יצירת תבנית על מודל בעל זוויות שליליות בעזרת פוליאוריתן גמיש למריחה Brush-On
![](/Cermat2013/UploadFiles/PGallery/6018.jpg)

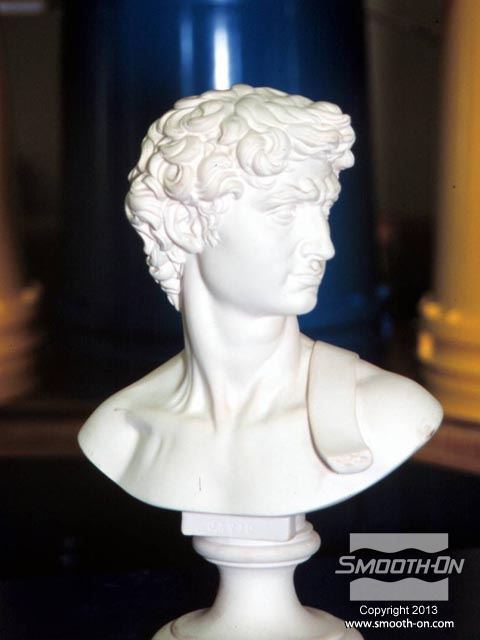

מודל הגבס המקורי שממנו מכינים תבנית בעזרת גומי פוליאוריטן גמיש למריחה מסדרת Brush on.
![](/Cermat2013/UploadFiles/PGallery/6019.jpg)

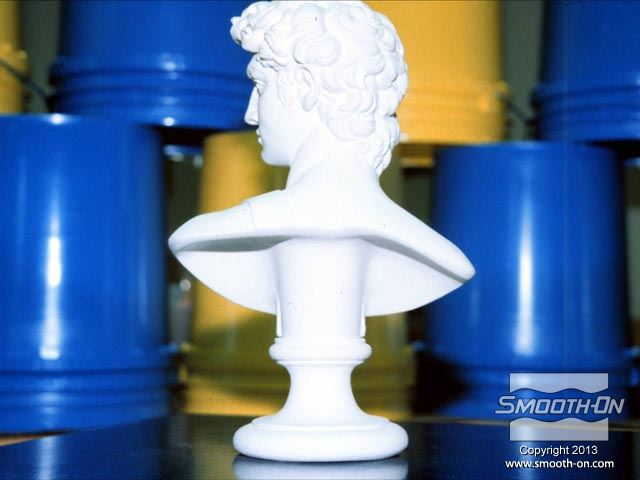

במבט אחורי ניתן לראות שקיימים שני אנדרקטים גדולים מתחת לכתפיים.
![](/Cermat2013/UploadFiles/PGallery/6020.jpg)

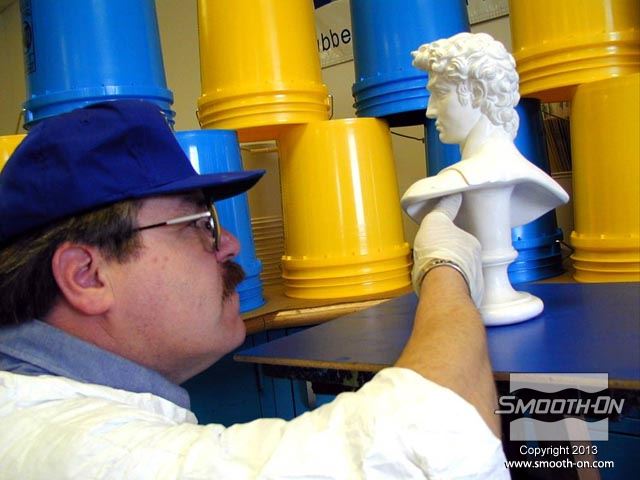

בוחנים את המודל בקפידה ובונים תוכנית עבודה לפני שמתחילים למרוח את ה פוליאוריתן לתבניות. מזעור של זוויות שליליות (אנדרקטים) בשלב זה יקל מאוד על החליצה בהמשך.
![](/Cermat2013/UploadFiles/PGallery/6021.jpg)

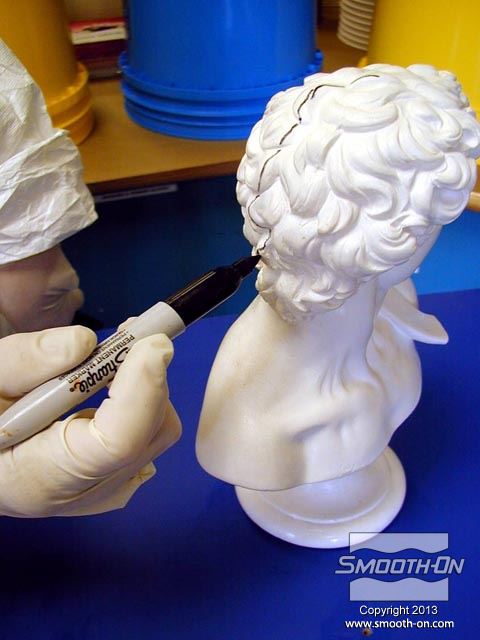

מציירים קווי הפרדה על המודל. הקווים מסמנים את החלקים השונים של מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/6022.jpg)

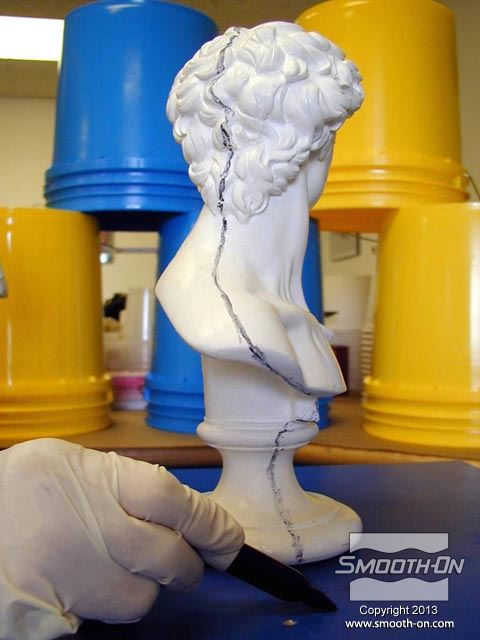

הקווים גם עוזרים בזיהוי המיקום בו יש לחתוך את תבנית ה גומי למריחה.
![](/Cermat2013/UploadFiles/PGallery/6023.jpg)

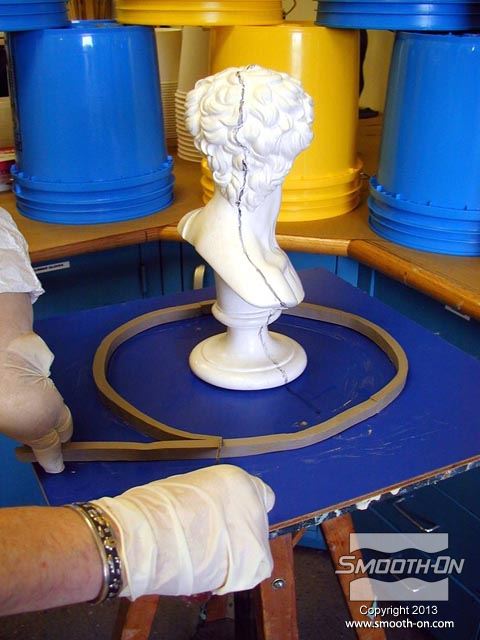

טכניקה אופציונלית: ניתן להשתמש בחימר כדי לסמן את האזור בו יהיה מרוח גם העוגן לתבנית על גביב הבסיס.
![](/Cermat2013/UploadFiles/PGallery/6024.jpg)

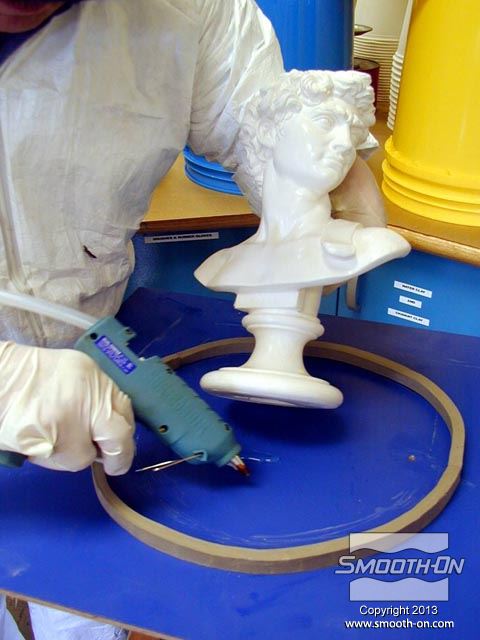

מדביקים את המודל ללוח הבסיס בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/6025.jpg)

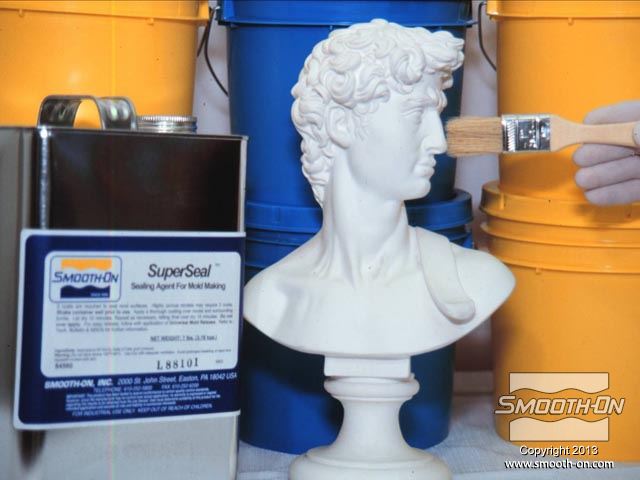

אוטמים את המודל בחומר אטימה SuperSeal שאינו פוגם בפרטי המודל.
![](/Cermat2013/UploadFiles/PGallery/6026.jpg)

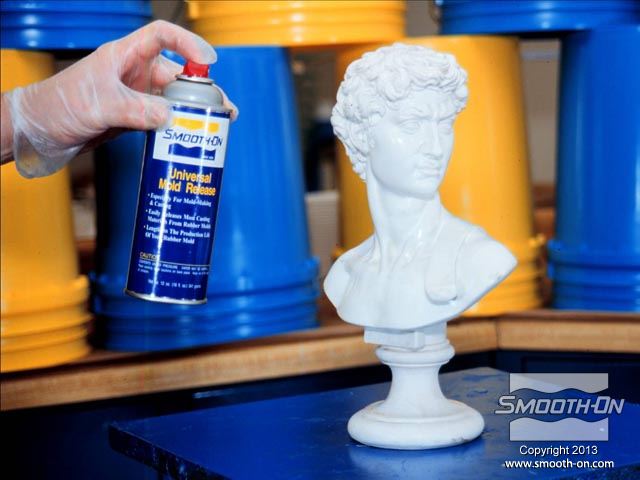

מרססים על המודל חומר הפרדה ל תבניות על בסיס סיליקון Universal® mold release.
![](/Cermat2013/UploadFiles/PGallery/6027.jpg)

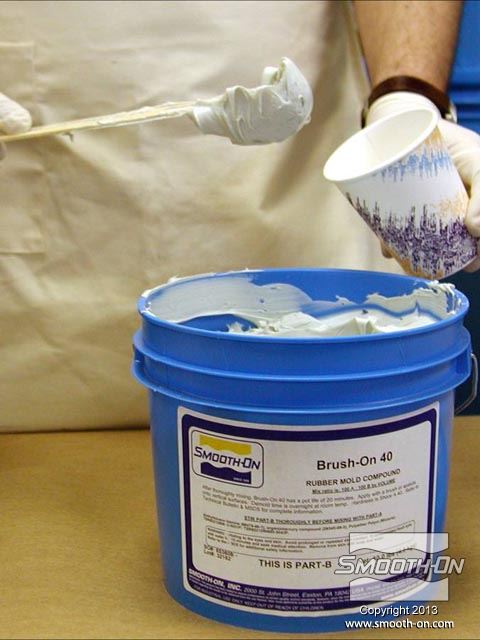

מודדים את מרכיבי הגומי שממנו מכינים את התבנית. מודדים את המקשה ודוחסים אותו בכוס כך שימלא אותה לגמרי.
![](/Cermat2013/UploadFiles/PGallery/6028.jpg)

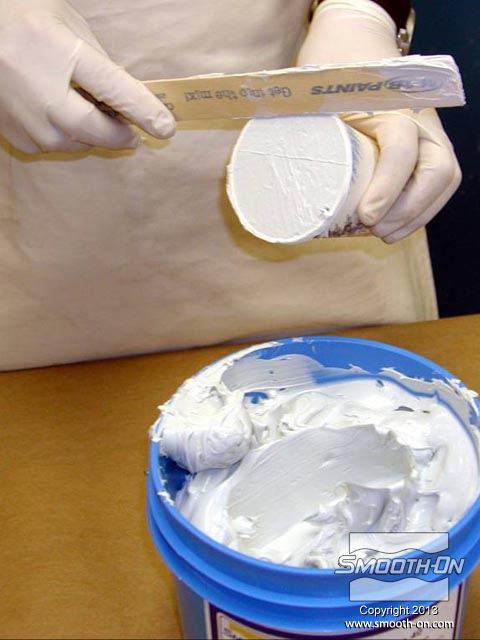

משטחים את החומר בחלקה העליון של הכוס.
![](/Cermat2013/UploadFiles/PGallery/6029.jpg)

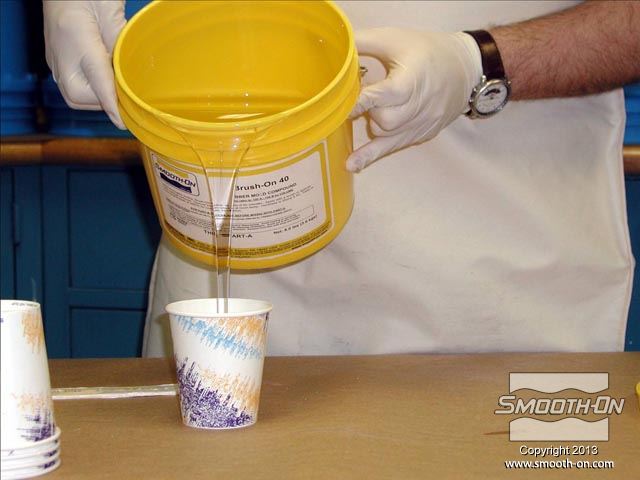

מודדים כמות שווה לפי נפח של בסיס ה גומי לתבנית.
![](/Cermat2013/UploadFiles/PGallery/6030.jpg)

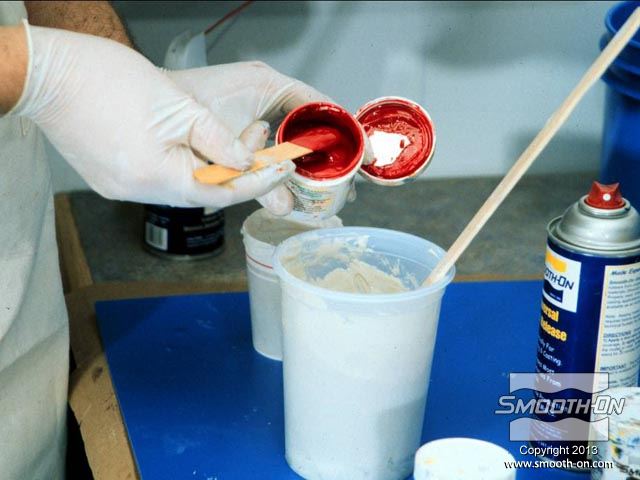

מערבבים את מרכיבי הגומי. צובעים כל שכבה שניה כדי להבטיח כיסוי טוב של כל משטחי המודל.
![](/Cermat2013/UploadFiles/PGallery/6031.jpg)

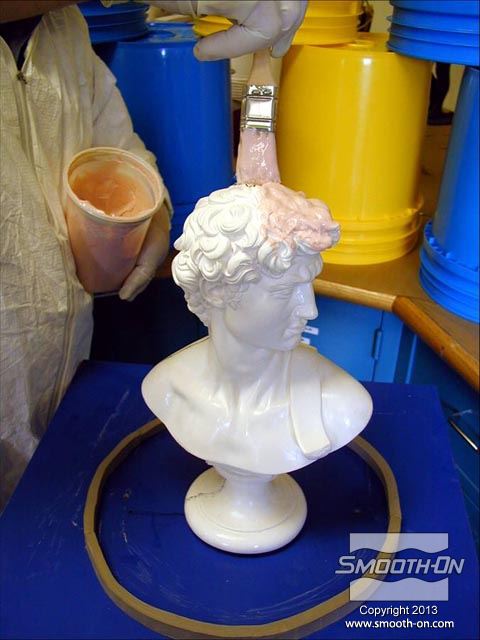

שכבה ראשונה - שכבה זו אחראית על העתקת הפרטים מהמודל ולכן מורחים אותה בטפיחה ועושים אותה דקה יחסית.
![](/Cermat2013/UploadFiles/PGallery/6032.jpg)

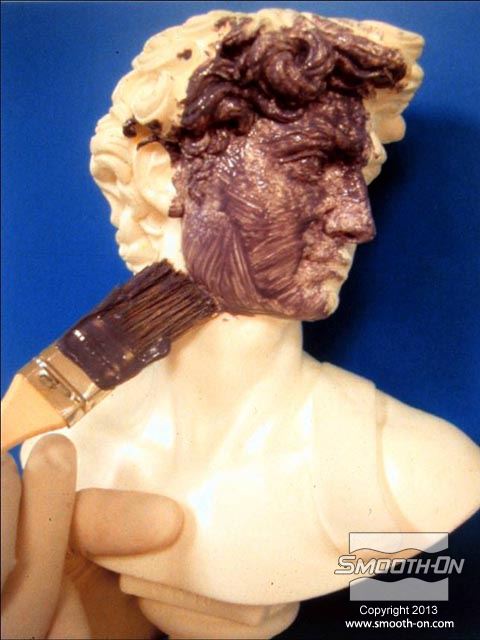

בתמונה זו ניתן לראות את מידת הכיסוי והצפיפות שבה יש למרוח את השכבה הראשונה.
![](/Cermat2013/UploadFiles/PGallery/6033.jpg)

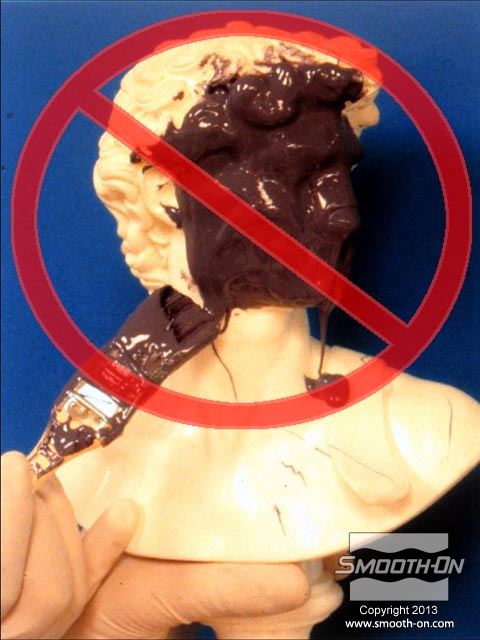

בתמונה זו רואים שכבה ראשונה בה מרחו יותר מדי גומי פוליאוריתן על המודל.
![](/Cermat2013/UploadFiles/PGallery/6034.jpg)

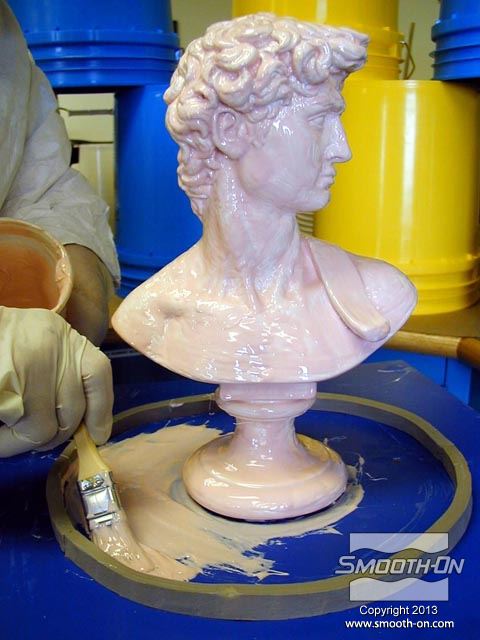

המטרה היא למרוח שכבה דקה ואחידה על כל המודל. יוצרים בסיס רחב ל תבנית פוליאוריתן למריחה לפי סימון ה חימר לעיצוב.
![](/Cermat2013/UploadFiles/PGallery/6035.jpg)

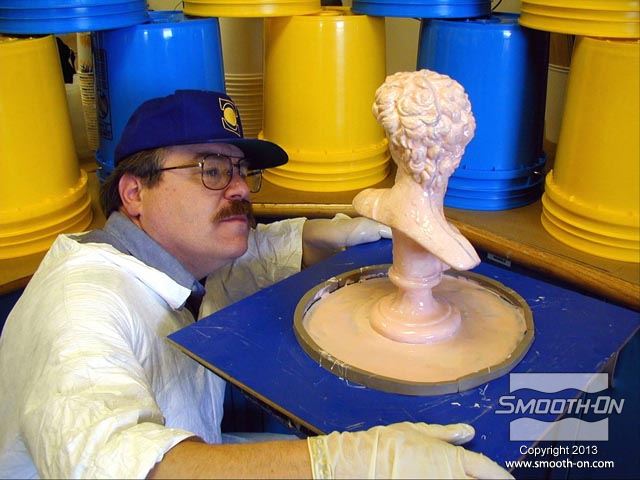

סיימת למרוח את השכבה הראשונה? בוחנים ביסודיות את המודל ומוודאים שהוא מכוסה לחלוטין בחומר.
![](/Cermat2013/UploadFiles/PGallery/6036.jpg)

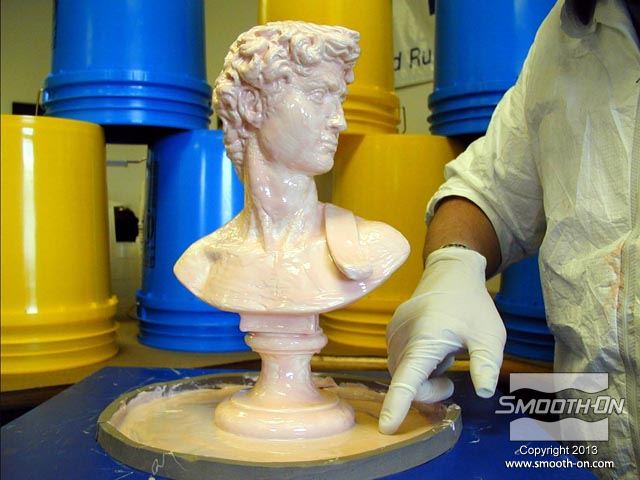

מחכים עד שה גומי פולאירויטן נעשה דביק (Tacky).
![](/Cermat2013/UploadFiles/PGallery/6037.jpg)

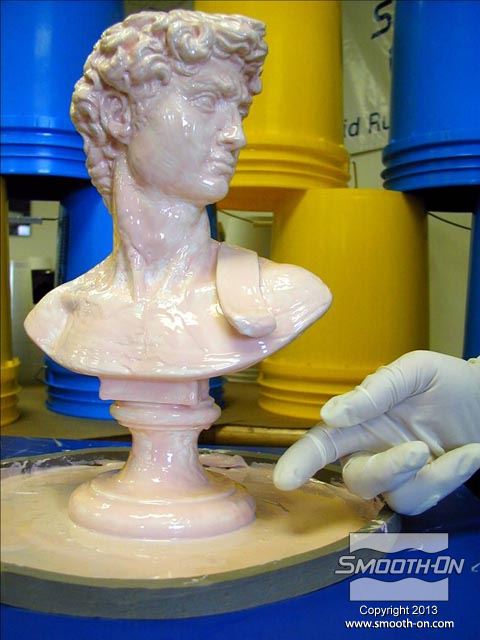

הכוונה בTacky היא שהגומי דביק למגע אך לא מלכלך את האצבע. כדי לבדוק זאת יש לגעת בגומי שלא נמצא על המודל (למשל באזור הבסיס). בטמפ' החדר זמן זה הוא כ-30 דקות.
![](/Cermat2013/UploadFiles/PGallery/6038.jpg)

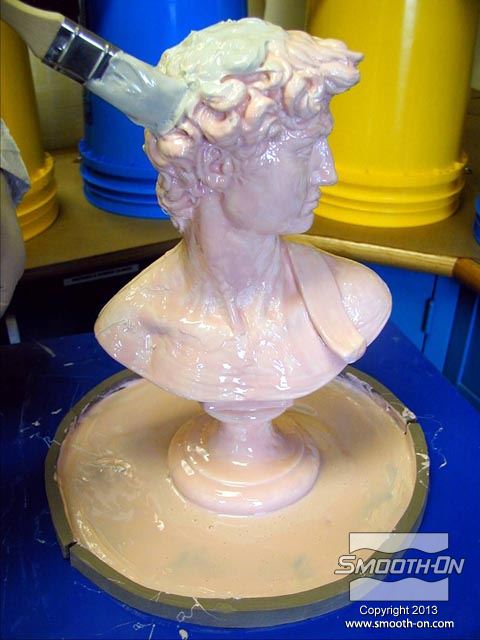

מודדים ומערבבים את שכבת הפוליאוריתן למריחה Brush-On השניה.
![](/Cermat2013/UploadFiles/PGallery/6039.jpg)

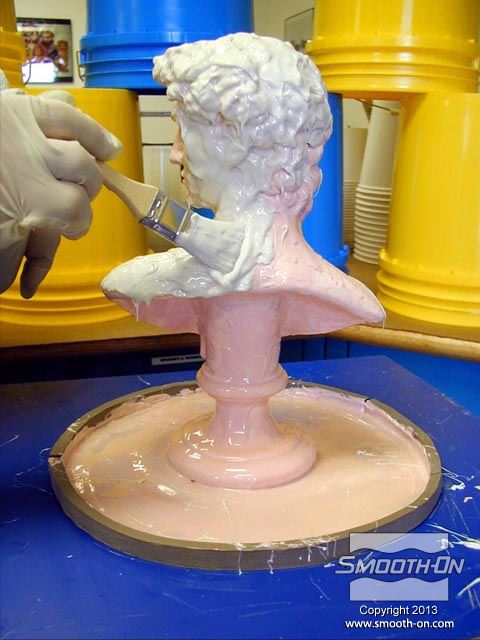

לשכבה זו לא מוסיפים פיגמנט.
![](/Cermat2013/UploadFiles/PGallery/6040.jpg)

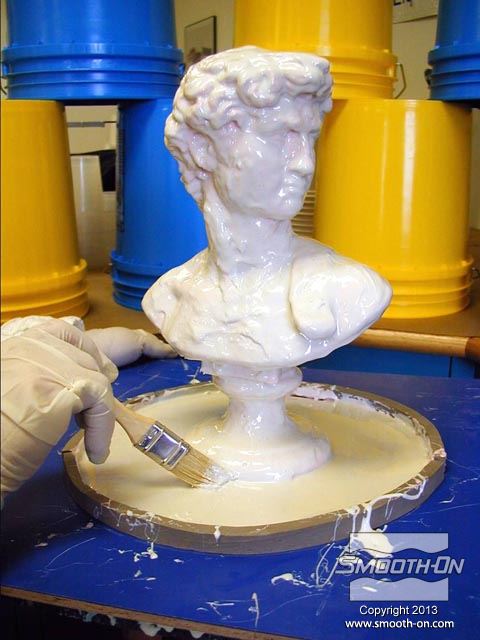

מורחים שכבה זו במריחות ארוכות יותר ובעובי גדול משל השכבה הראשונה. מחכים שה גומי למריחה יעשה דביק.
![](/Cermat2013/UploadFiles/PGallery/6041.jpg)

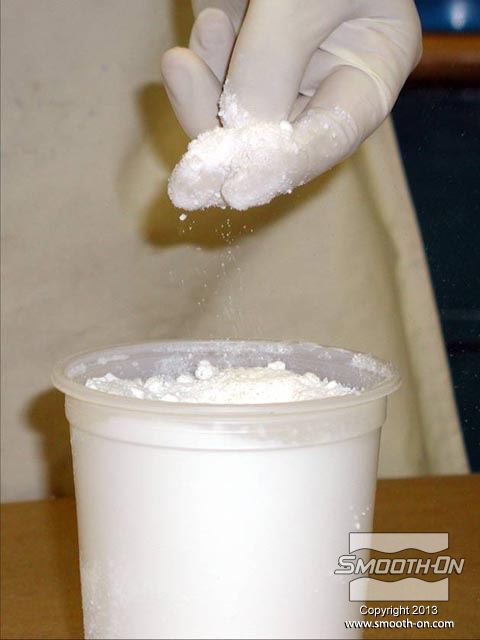

מוסיפים למנת הגומי הבאה חומר מסמיך Ure fill 11.
![](/Cermat2013/UploadFiles/PGallery/6042.jpg)

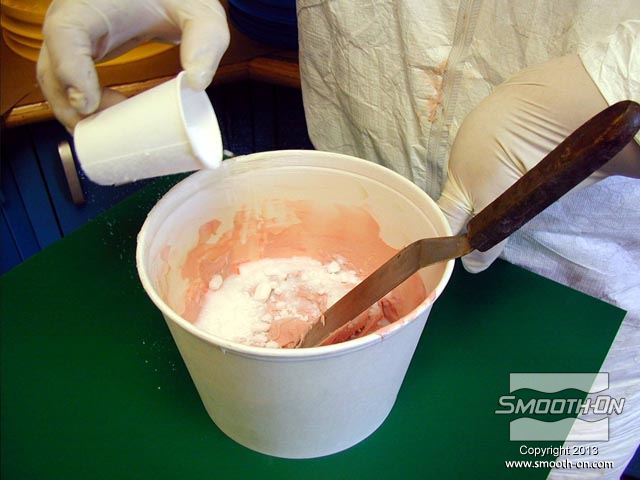

מוסיפים את המסמיך בהדרגתיות לחומר תוך כדי ערבוב, עד שמגיעים לסמיכות ולמרקם הרצוי. מרבית יוצרי התבניות מעדיפים לעבוד בסמיכות דומה לזו של פירה.
![](/Cermat2013/UploadFiles/PGallery/6043.jpg)

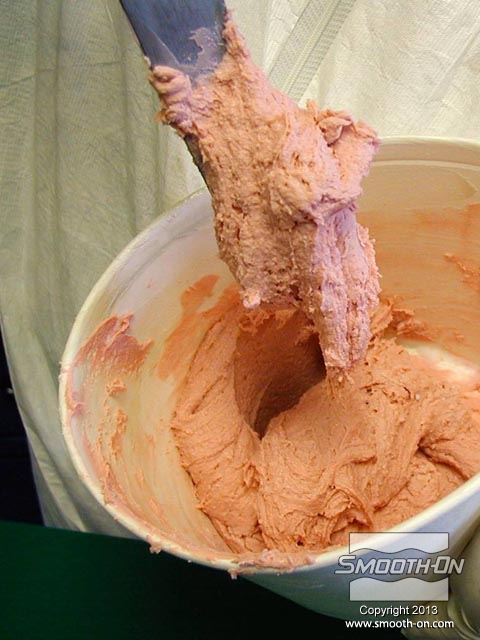

גומי סמיך יותר הוא טוב במיוחד למילוי אנדרקטים ולהכנת סתימות וקווי תפר עבים שיעזרו בהפרדה בין איזורי תבנית הגומי השונים.
![](/Cermat2013/UploadFiles/PGallery/6044.jpg)

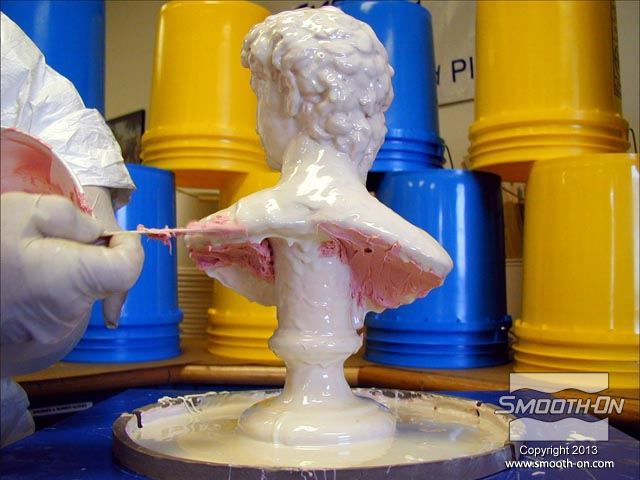

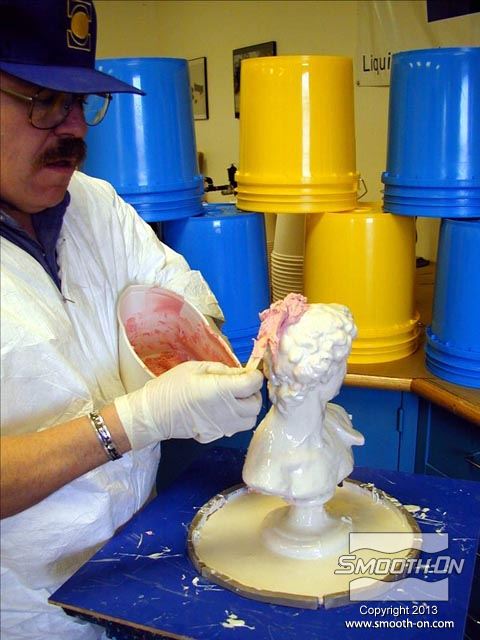

ממלאים את הזוויות השליליות. דוחסים את החומר כדי להבטיח שלא יהיו חללי אוויר גדולים בגומי.
![](/Cermat2013/UploadFiles/PGallery/6045.jpg)
מתחילים ביצירת קו ההפרדה בין אזורי ה תבנית גומי פוליאוריתן, מלמעלה למטה.
![](/Cermat2013/UploadFiles/PGallery/6046.jpg)

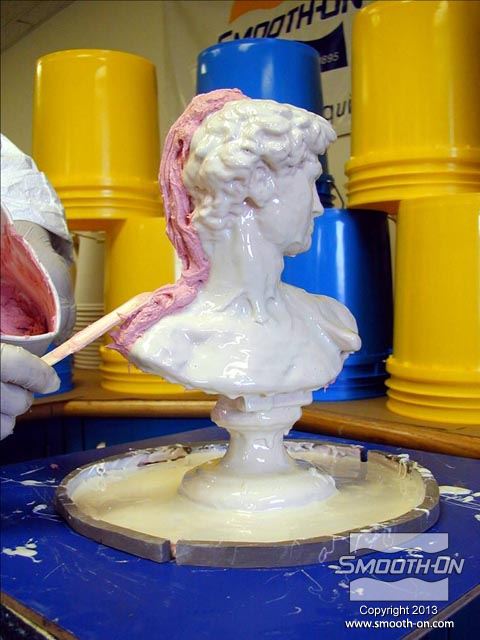

בונים את קו ההפרדה בעובי אחיד. נסיון למרוח את כל העובי הרצוי בפעם אחת עלול לגרום ל נזילת החומר .
![](/Cermat2013/UploadFiles/PGallery/6047.jpg)

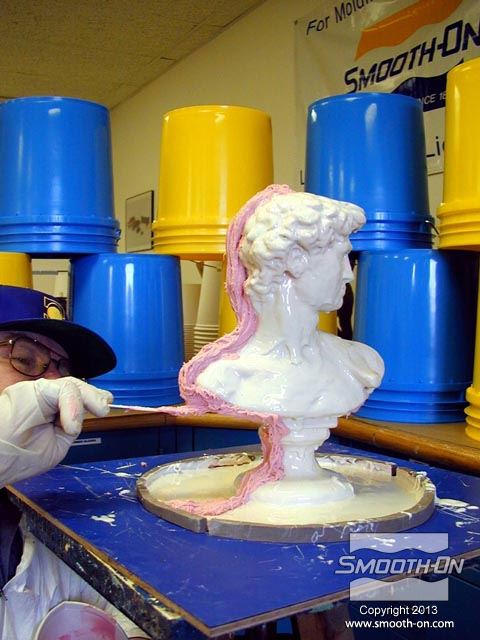

יוצרים קו הפרדה אחיד מראש המודל עד לתחתית.
![](/Cermat2013/UploadFiles/PGallery/6048.jpg)

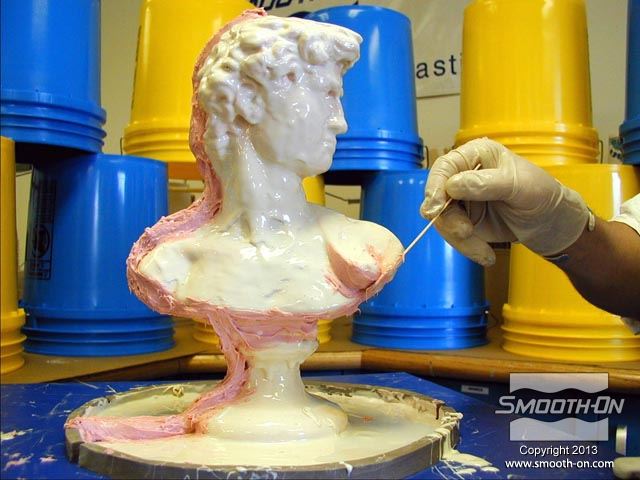

ממלאים את הזוויות השליליות (אנדרקאטים).
![](/Cermat2013/UploadFiles/PGallery/6049.jpg)

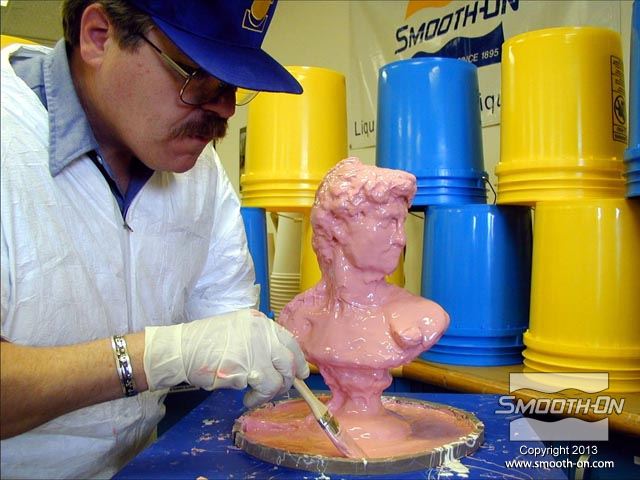

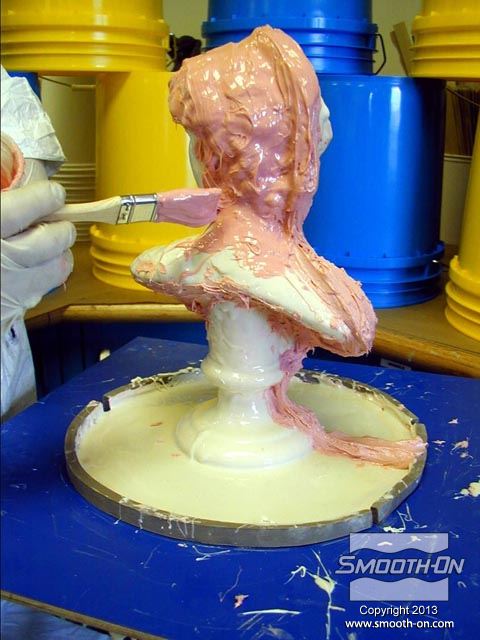

מערבבים ומורחים שכבה שלישית של פוליאוריתן למריחה Brush-On, בתוספת פיגמנט.
![](/Cermat2013/UploadFiles/PGallery/6050.jpg)
מורחים שכבה זו במריחות ארוכות ועושים אותה עבה יחסית מחכים שהגומי יעשה דביק.
![](/Cermat2013/UploadFiles/PGallery/6051.jpg)

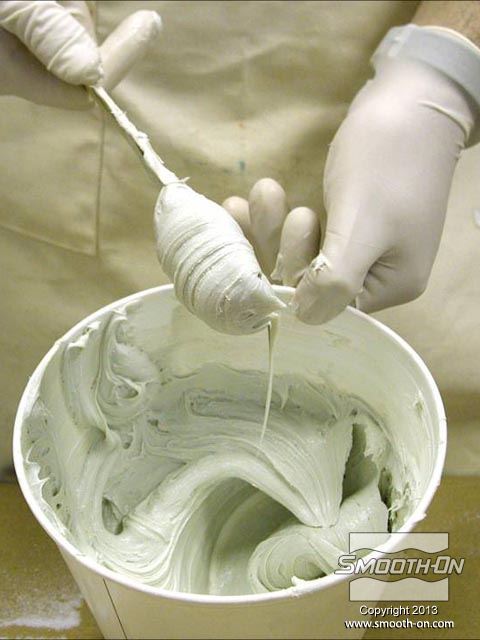

מכינים עוד מנה של פוליאוריתן גמיש למריחה Brush-On עם מסמיך 'URE FILL 11', ללא צבע.
![](/Cermat2013/UploadFiles/PGallery/6052.jpg)

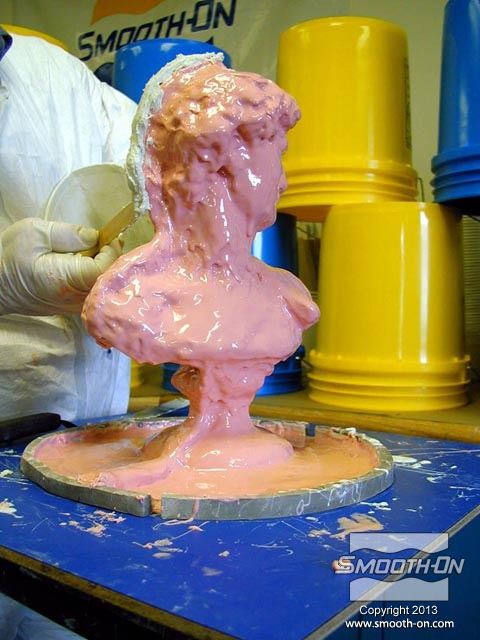

מעבים את קו התפר.
![](/Cermat2013/UploadFiles/PGallery/6053.jpg)

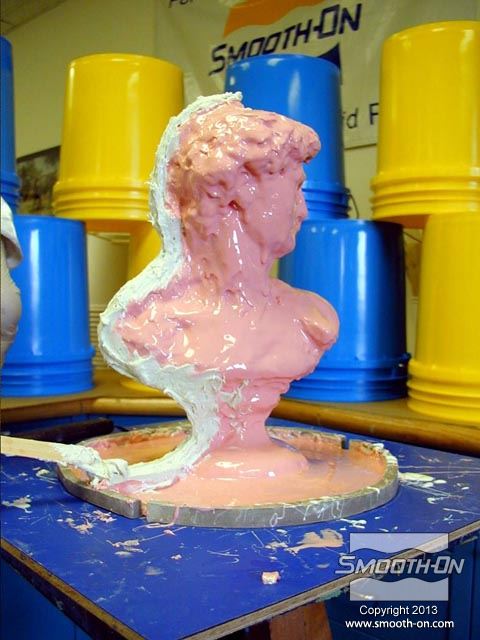

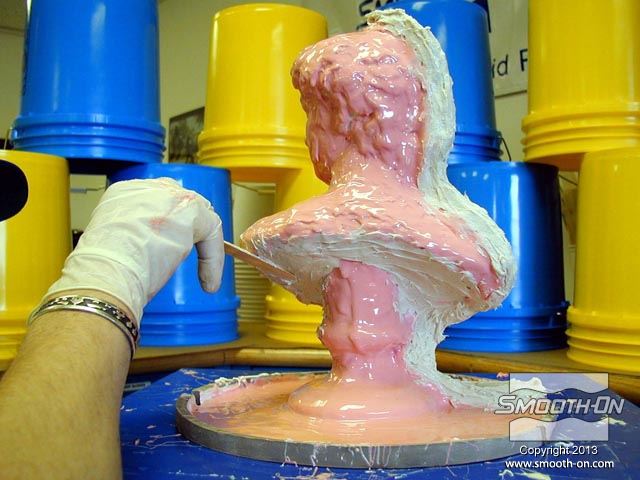

בונים קו תפר אחיד מראש המודל עד לתחתיתו.
![](/Cermat2013/UploadFiles/PGallery/6054.jpg)

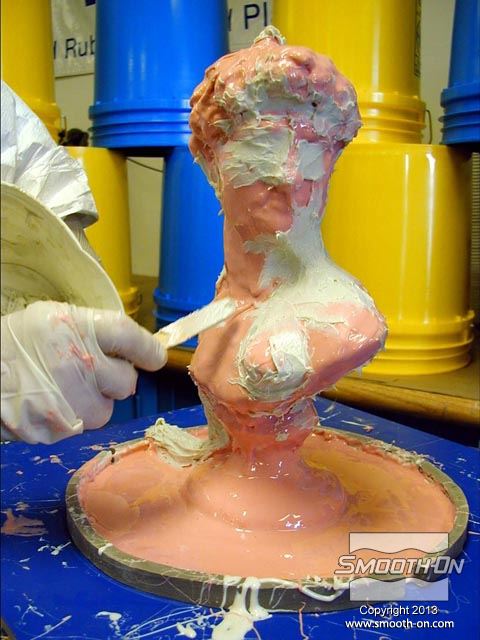

מסיימים למלא את הזוויות השליליות.
![](/Cermat2013/UploadFiles/PGallery/6055.jpg)
מסיימים למלא גם את כל האנדרקאטים האחרים במודל.
![](/Cermat2013/UploadFiles/PGallery/6056.jpg)

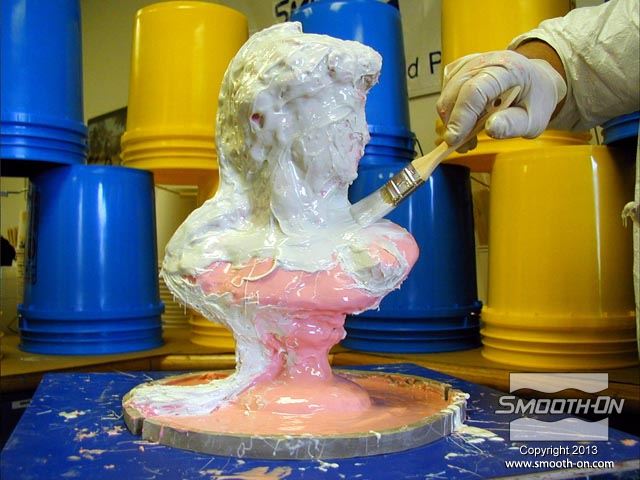

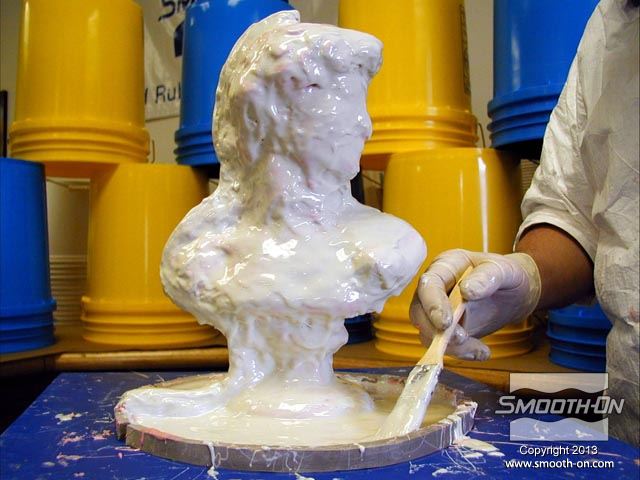

מערבבים ומורחים שכבה רביעית של פוליאוריתן גמיש למריחה Brush-On, ללא פיגמנט.
![](/Cermat2013/UploadFiles/PGallery/6057.jpg)
מורחים שכבה זו במריחות ארוכות ועושים אותה עבה יחסית נותנים לפוליאוריתן לתבניות Brush-on להתמצק במשך לילה.
![](/Cermat2013/UploadFiles/PGallery/6058.jpg)

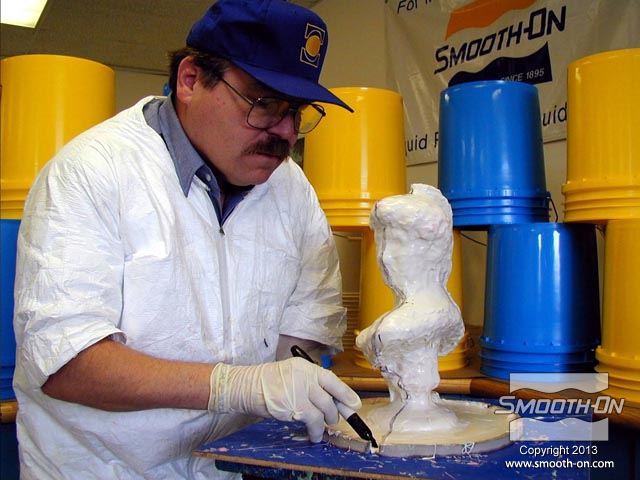

חושבים על איך יראה מעיל התמיכה. "ממפים" את אזורי מעיל התמיכה השונים על ידי סימון קווים על הגומי בטוש או עט. מעיל התמיכה יכול להיות מורכב מ2, 3 או יותר חלקים.
![](/Cermat2013/UploadFiles/PGallery/6059.jpg)

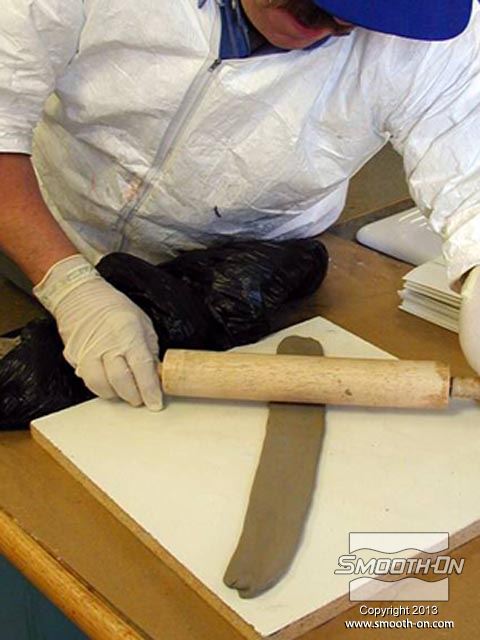

יוצרים קו הפרדה מחימר עבור מעיל התמיכה. עבור נוחות - מומלץ לרדד גוש חימר בעזרת מארוך כדי להכין את קו ההפרדה.
![](/Cermat2013/UploadFiles/PGallery/6060.jpg)

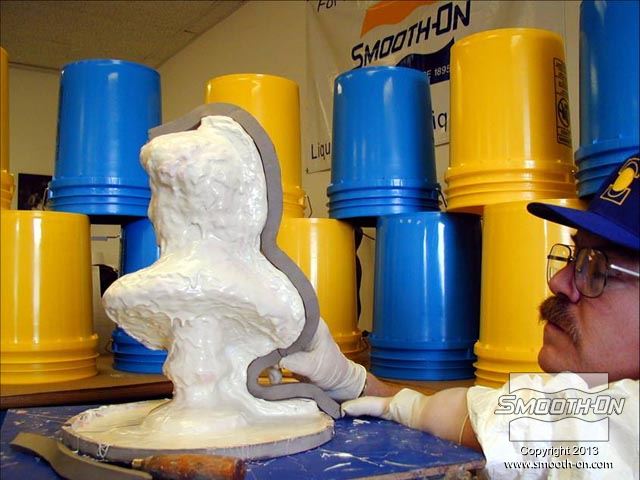

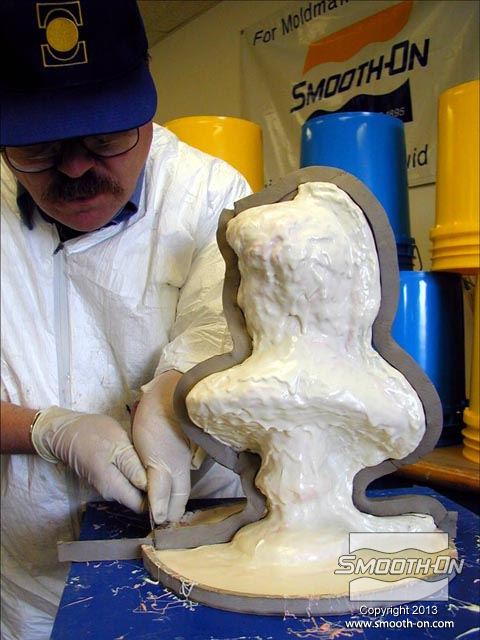

מטרתו של קו ההפרדה מהחימר היא לחלק את מעיל התמיכה לאזורים שונים. יש להשתמש בחימר רך על בסיס מים.
![](/Cermat2013/UploadFiles/PGallery/6061.jpg)
קו תפר חלק יצור קירות חלקים ואחידים למעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/6062.jpg)

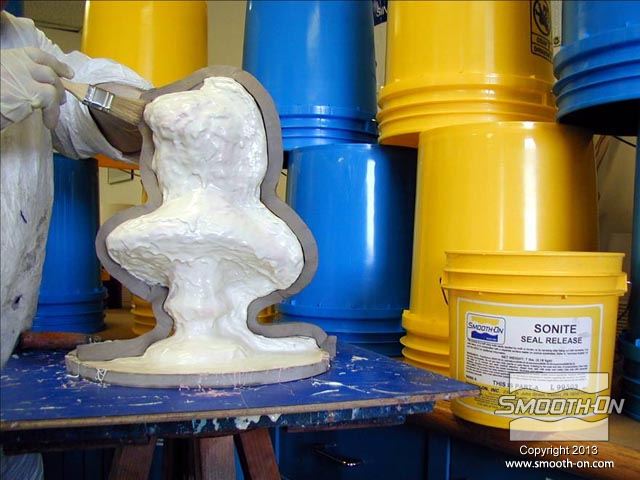

אזהרה: פוליאוריתן למריחה Plasti-Paste® נדבק להכל, במיוחד לגומי אוריתן. לכן, יש למרוח על המודל והחימר חומר הפרדה Sonite Wax.
![](/Cermat2013/UploadFiles/PGallery/6063.jpg)

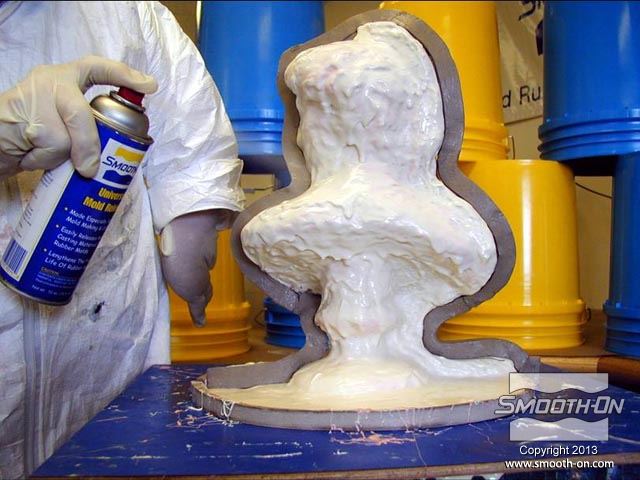

מרססים על המודל ועל קו התפר חומר הפרדה Universal® mold release.
![](/Cermat2013/UploadFiles/PGallery/6064.jpg)

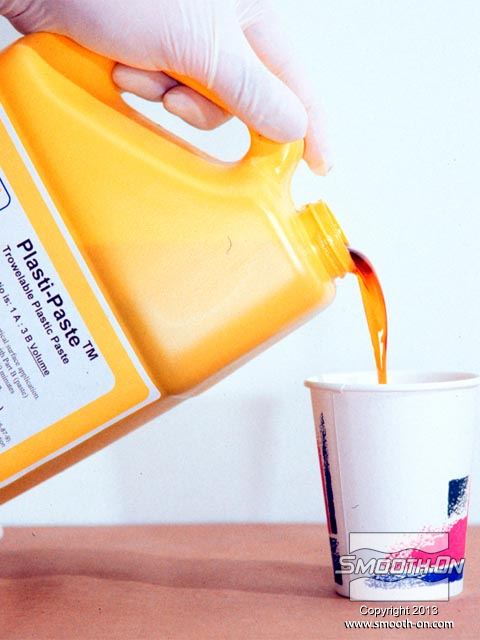

מודדים ומערבבים את הבסיס והמקשה של פוליאוריטן Plasti-Paste®. יחס הערבוב של החומר הוא 1A:3B לפי נפח. (הבסיס הוא נוזל והמקשה הוא משחה).
![](/Cermat2013/UploadFiles/PGallery/6065.jpg)

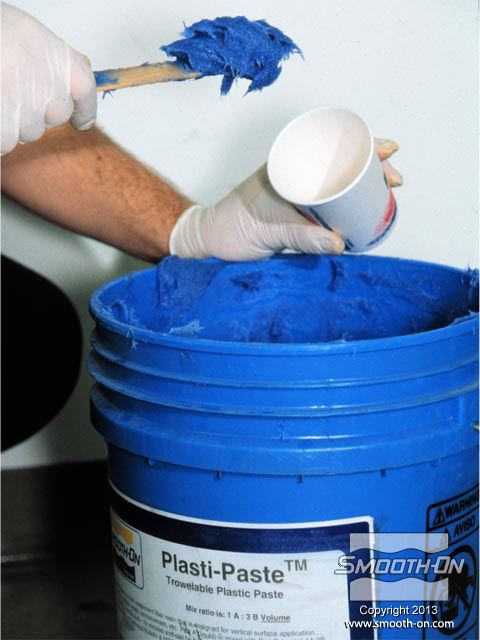

מערבבים את המקשה (לפני הערבוב עם הבסיס). ניתן להוסיף פיגמנט (במקרה זה כחול) כדי להבטיח ערבוב טוב של המרכיבים.
![](/Cermat2013/UploadFiles/PGallery/6066.jpg)

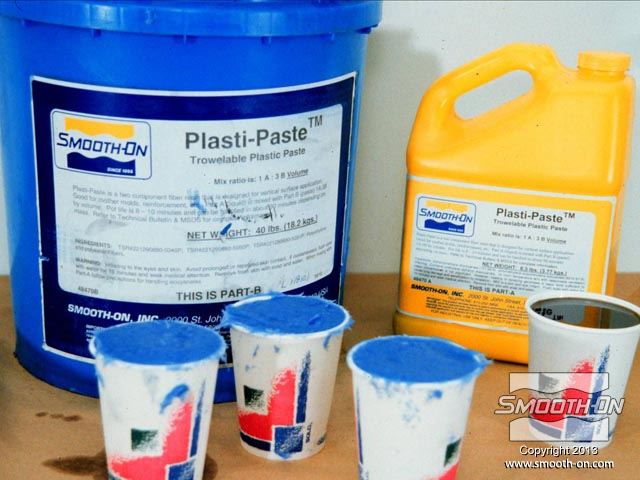

בתמונה ניתן לראות את יחס הערבוב לפי נפח הנכון של פוליאוריתן למריחה Plasti-Paste®.
![](/Cermat2013/UploadFiles/PGallery/6067.jpg)

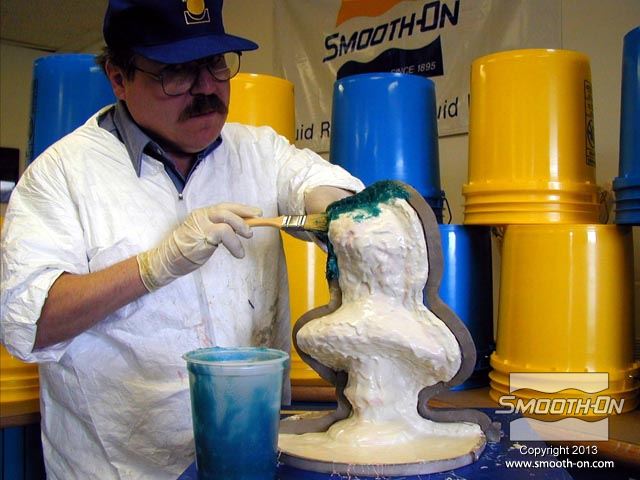

מורחים על המודל את השכבה הראשונה של הפוליאוריתן Plasti-Paste® עבור מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/6068.jpg)

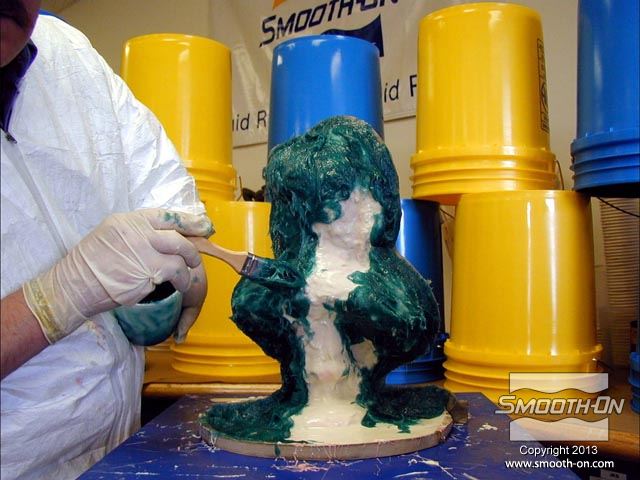

מכסים את המודל לגמרי בפוליאוריתן Plasti-Paste®. דואגים שקצוות המעיל אינם דקים מדי.
![](/Cermat2013/UploadFiles/PGallery/6069.jpg)

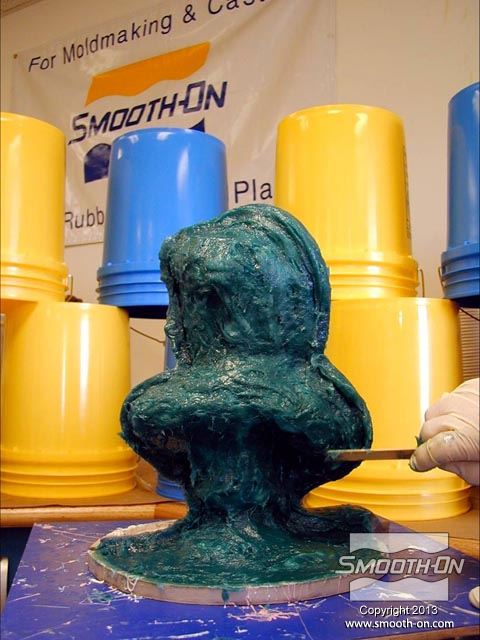

מניחים לחצי הראשון של מעיל התמיכה להתמצק. בטמפ' החדר - 90 דקות.
![](/Cermat2013/UploadFiles/PGallery/6070.jpg)

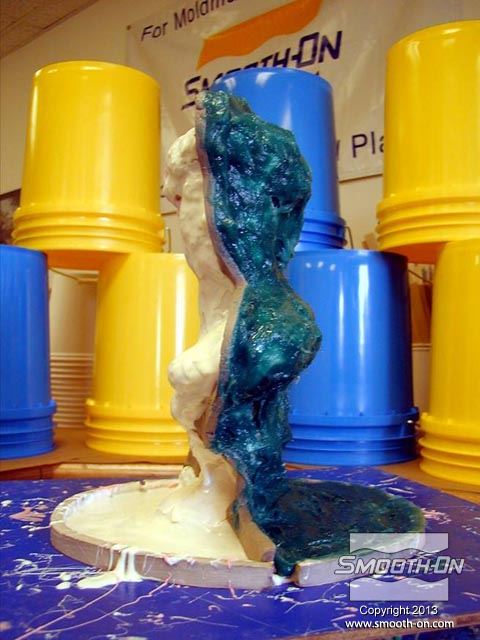

חצי מעיל התמיכה הראשון מוכן.
![](/Cermat2013/UploadFiles/PGallery/6071.jpg)

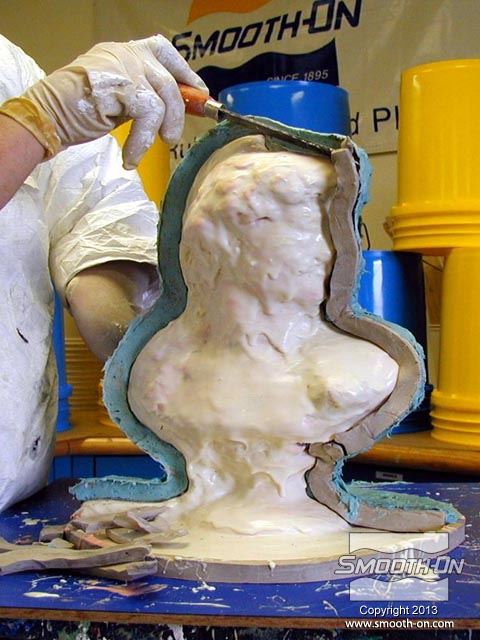

מסירים את קו ההפרדה מהחימר.
![](/Cermat2013/UploadFiles/PGallery/6072.jpg)

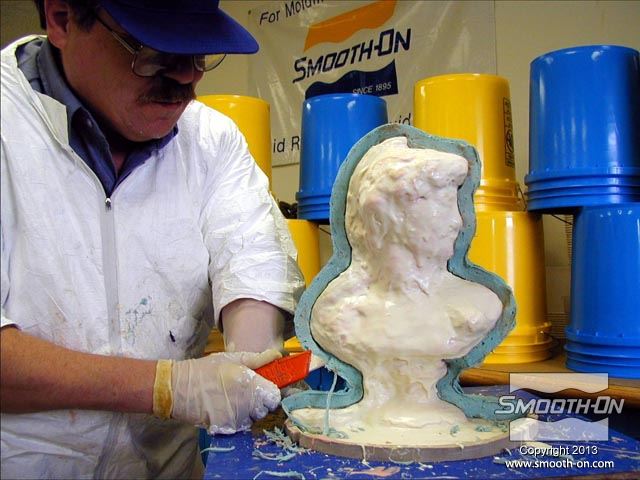

בעזרת סכין יפני "מנקים" את קצוות מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/6073.jpg)

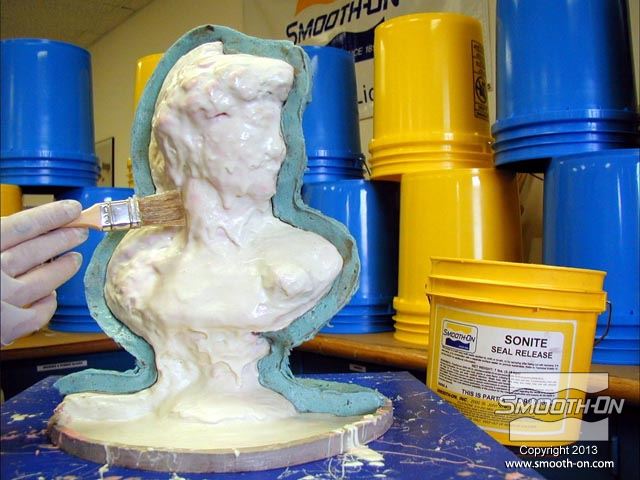

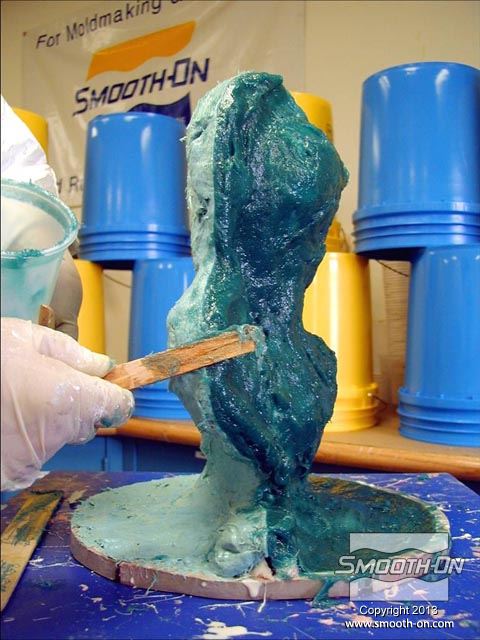

מורחים חומר הפרדה Sonite® wax על הפוליאוריטן המוצק ועל המודל.
![](/Cermat2013/UploadFiles/PGallery/6074.jpg)

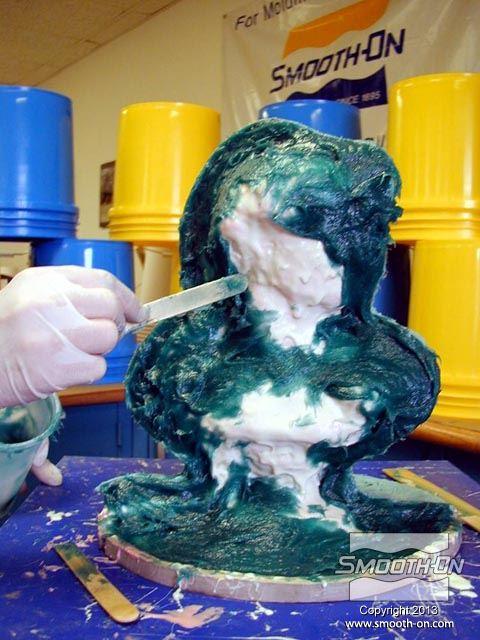

מודדים ומערבבים עוד פוליאוריתן Plasti-Paste ומכינים את חצי מעיל התמיכה השני.
![](/Cermat2013/UploadFiles/PGallery/6075.jpg)

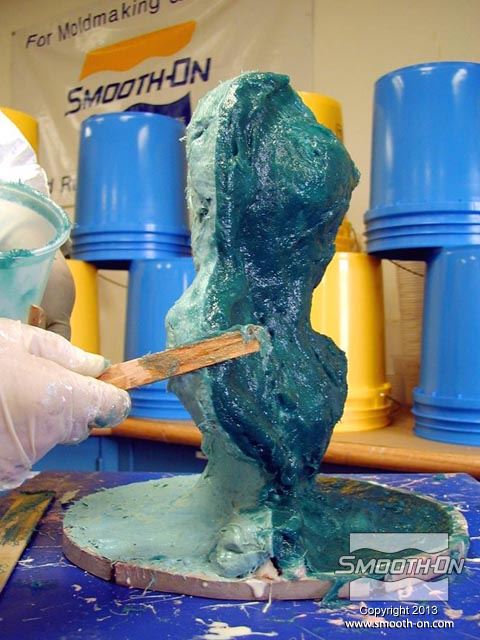

גם כאן יש לשמור על עובי אחיד.
![](/Cermat2013/UploadFiles/PGallery/6076.jpg)

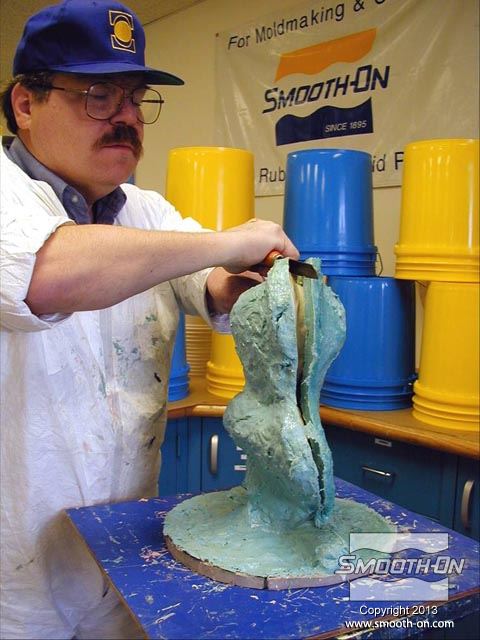

ממלאים גם חורים (אם קיימים) בקו התפר. מניחים לפוליאוריתן Plasti-Paste להתמצק במשך 90 דקות.
![](/Cermat2013/UploadFiles/PGallery/6077.jpg)

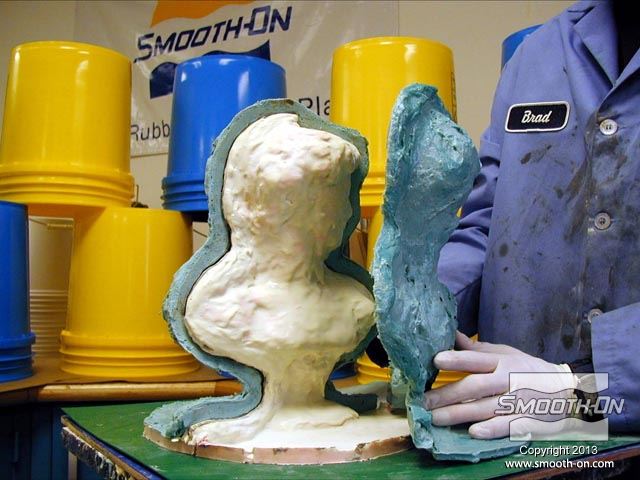

לאחר שמעיל התמיכה מתמצק לגמרי, מורידים אותו ואת תבנית הגומי מהמודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/6078.jpg)
![](/Cermat2013/UploadFiles/PGallery/6079.jpg)

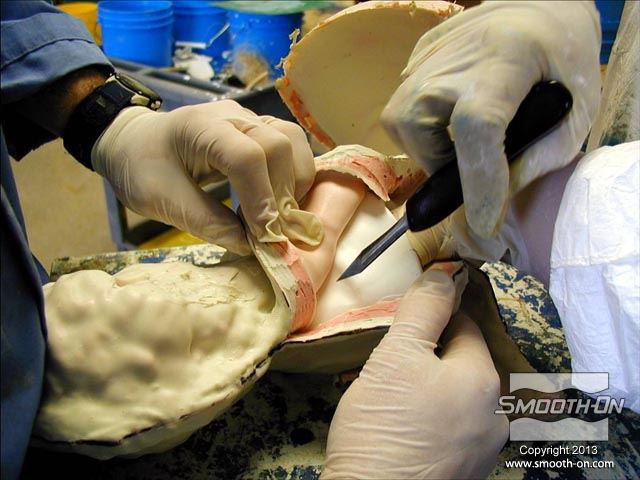

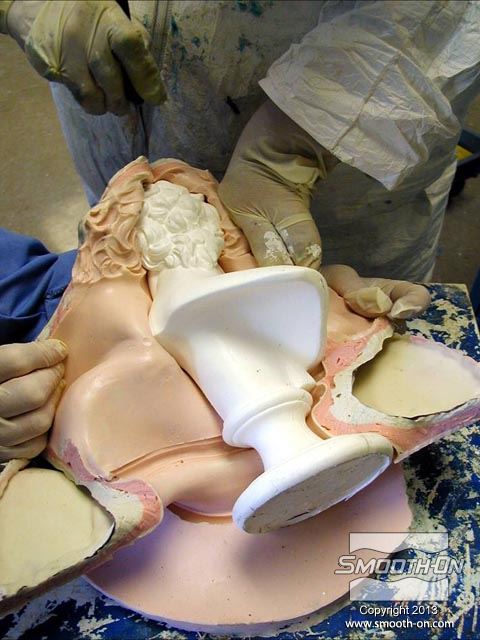

חולצים את המודל המקורי מתבנית הפוליאוריתן Brush-On. מומלץ להעזר באדם נוסף לשלב זה.
![](/Cermat2013/UploadFiles/PGallery/6080.jpg)

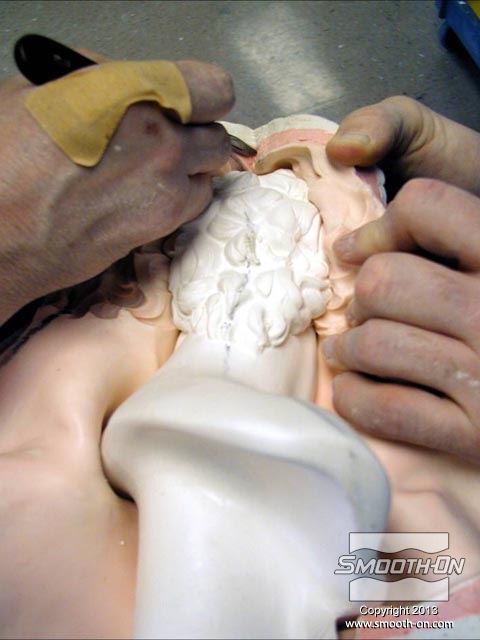

חותכים את קו תפר מהגומי בתבנית, לאט ובזהירות.
![](/Cermat2013/UploadFiles/PGallery/6081.jpg)
מפסיקים לחתוך לפני שמגיעים לסוף קו התפר המעובה.
![](/Cermat2013/UploadFiles/PGallery/6082.jpg)

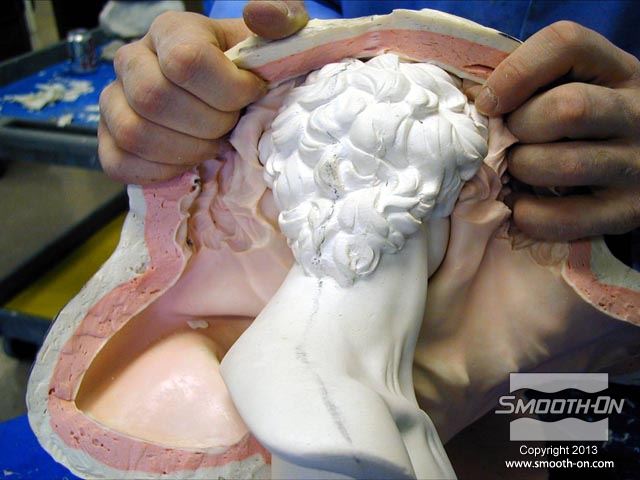

מסירים את התבנית מהמודל ב"קילוף".
![](/Cermat2013/UploadFiles/PGallery/6083.jpg)

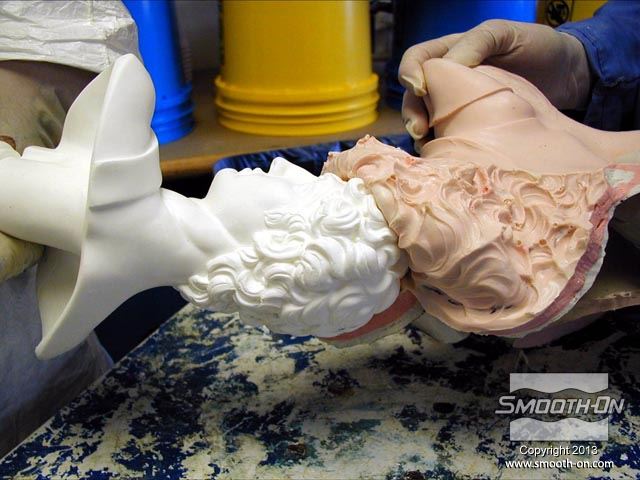

למעשה, ניתן להפוך את התבנית לגמרי (פנים החוצה), מה שמקל מאוד על חליצת המודל.
![](/Cermat2013/UploadFiles/PGallery/6084.jpg)

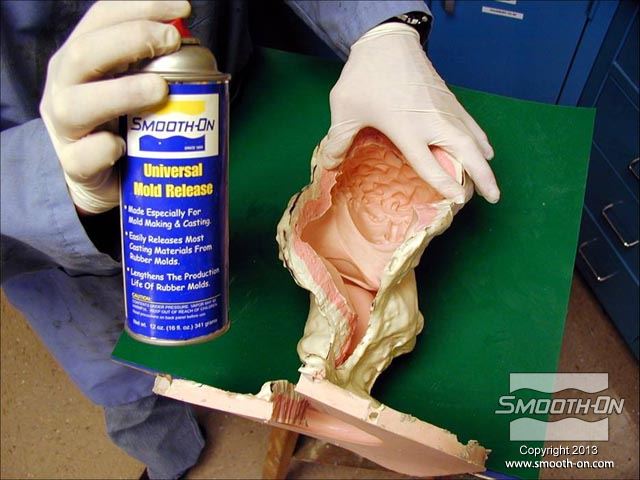

יציקה לתבנית גומי פוליאוריתן Brush-On. מרססים חומר הפרדה לתבניות על בסיס סיליקון בתוך חלל התבנית. מורחים גם חומר הפרדה על הצד החיצוני של תבנית ה גומי פוליאוריטן (למקרה שתהיה דליפה של חומר). ממקמים את חלקי התבנית חזרה לפי קו התפר.
![](/Cermat2013/UploadFiles/PGallery/6085.jpg)

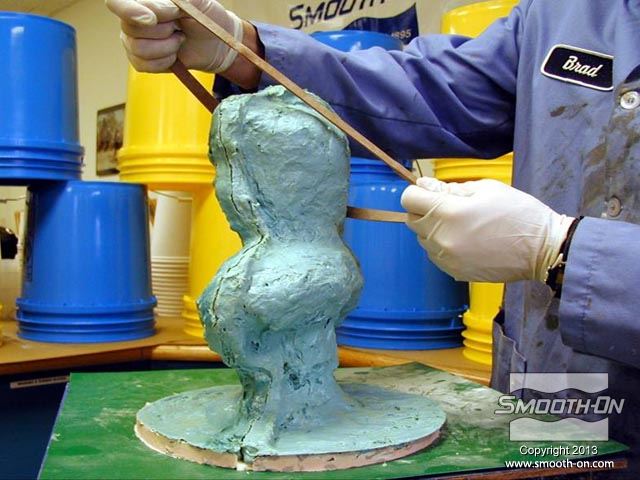

מרכיבים מחדש את מעיל התמיכה וסוגרים אותו בעזרת גומיות דואר או רצועות.
![](/Cermat2013/UploadFiles/PGallery/6086.jpg)

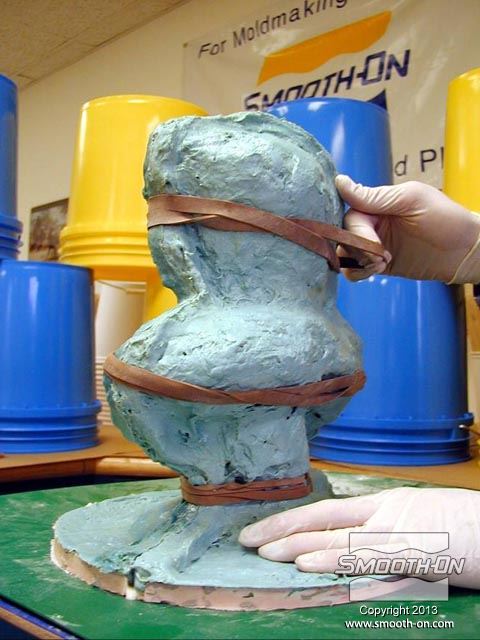

מעיל התמיכה ותבנית ה גומי פוליאוריתן מאובטחים כראוי ומוכנים ליציקה.
![](/Cermat2013/UploadFiles/PGallery/6087.jpg)

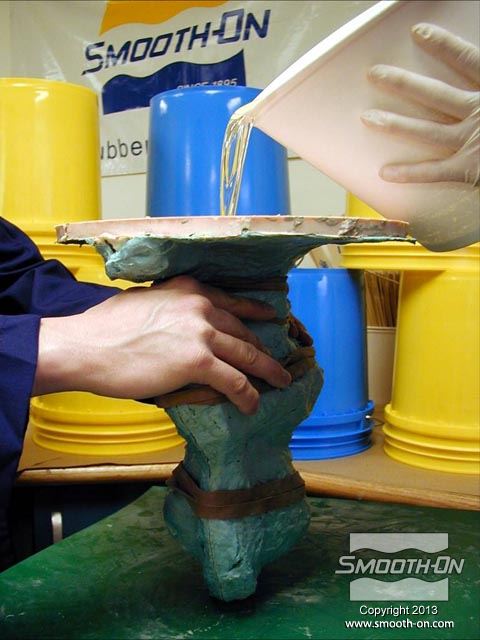

יוצקים אל התבנית פוליאוריתן קשיח ליציקה Smooth Cast® 300 ומניחים לו להתמצק.
![](/Cermat2013/UploadFiles/PGallery/6088.jpg)

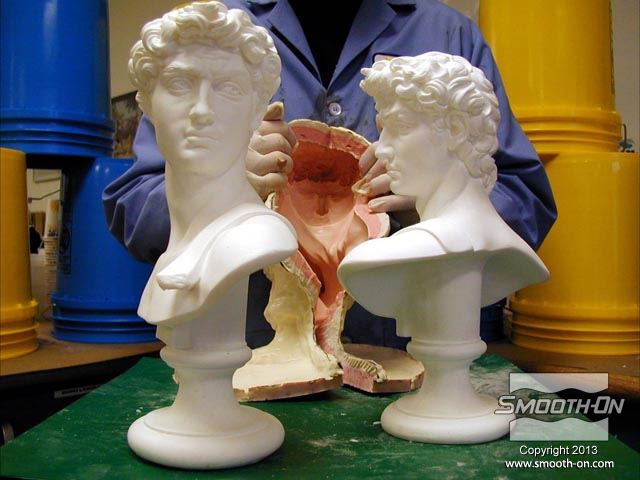

היציקה הגמורה היא העתק מושלם של המודל המקורי.
