טכניקות מתקדמות להכנת תבניות: הכנת תבנית למודל שבו יש חללים
![](/Cermat2013/UploadFiles/PGallery/6133.jpg)

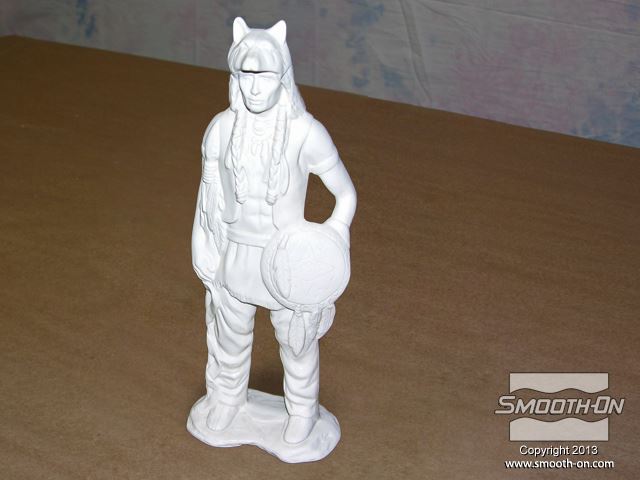

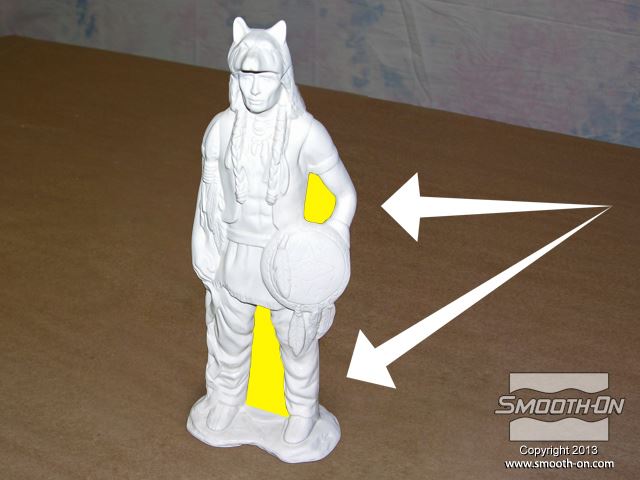

במקרה זה, המודל המקורי הוא דמות בגובה 30cm העשוי מחומר קרמי ללא גלזורה. הבעיה ביצירת תבנית ממודל זה היא שני החללים ש"עוברים" דרך המודל.
![](/Cermat2013/UploadFiles/PGallery/6134.jpg)
אם לא מתייחסים לחללים/ חורים כשמכינים את התבנית, הסיליקון ינעל מכאנית וילכוד את המודל בתוך בלוק הסיליקון המוצק. יצירת "סתימה" יזומה בעזרת דבק מונעת את הצורך לחתוך באופן ידני את הסיליקון בנקודות אלו - תהליך קשה מאוד שצריך לעשות באופן מדוייק ביותר.
![](/Cermat2013/UploadFiles/PGallery/6135.jpg)

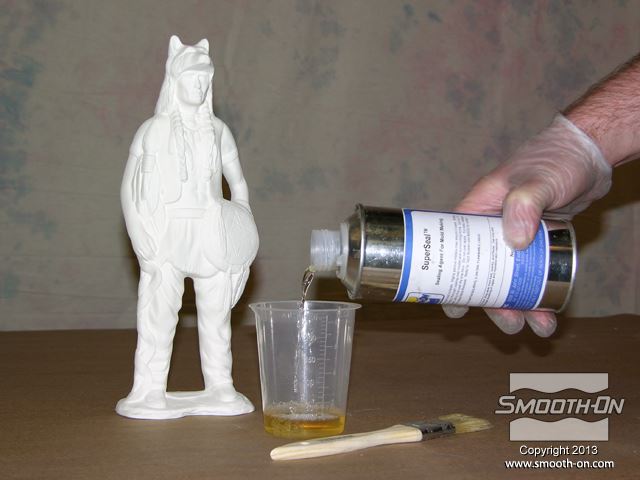

לפני הסתימות בעזרת הדבק יש לאטום את מודל הקרמיקה חסר הגלזורה, בעזרת חומר אטימה Super Seal.
![](/Cermat2013/UploadFiles/PGallery/6136.jpg)

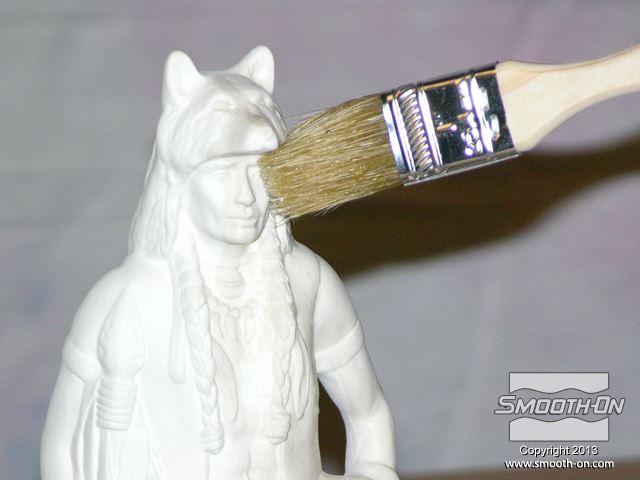

Super Seal הוא חומר אטימה בעל צפיפות נמוכה מאוד, כך שאפשר למרוח אותו על המודל בעזרת מברשת, ללא סכנה של פגיעה בפרטי המודל.
![](/Cermat2013/UploadFiles/PGallery/6137.jpg)

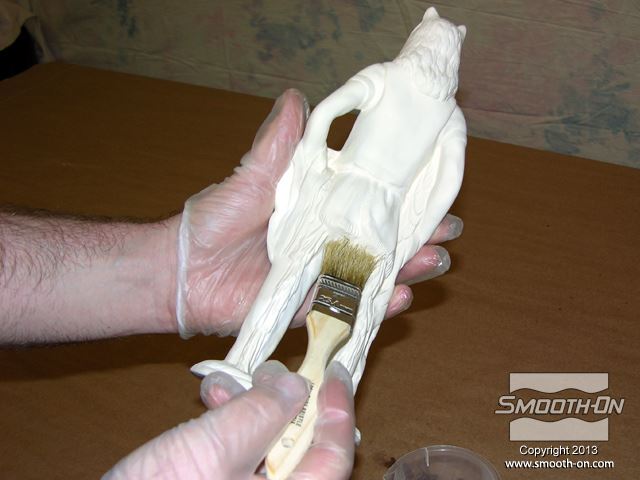

מומלץ למרוח לפחות שתי שכבות של חומר אטימה Super Seal כדי להבטיח שהמודל מכוסה בחומר לגמרי.
![](/Cermat2013/UploadFiles/PGallery/6138.jpg)

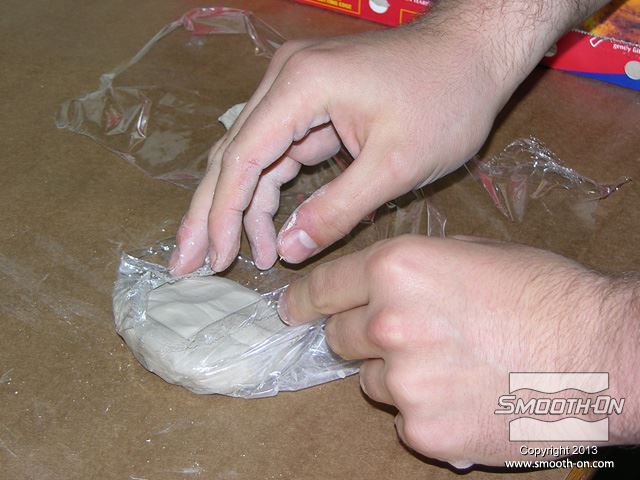

השלב הראשון בהכנת סתימות הדבק הוא להכין בסיס עליו יהיה אפשר למרוח את דבק האפוקסי. כדי להכין את הבסיס לוקחים חתיכת חימר (על בסיס מים) ועוטפים אותה בחוזקה בפלסטיק נצמד.
![](/Cermat2013/UploadFiles/PGallery/6139.jpg)

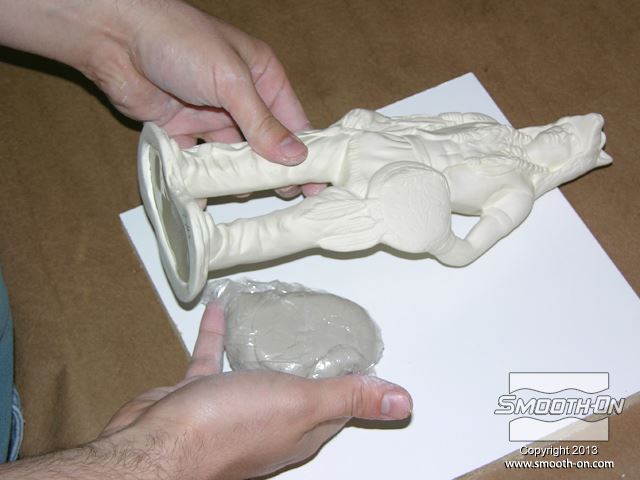

ממקמים את החתיכת החימר העטופה בפלסטיק מאחורי המודל ולצידו.
![](/Cermat2013/UploadFiles/PGallery/6140.jpg)

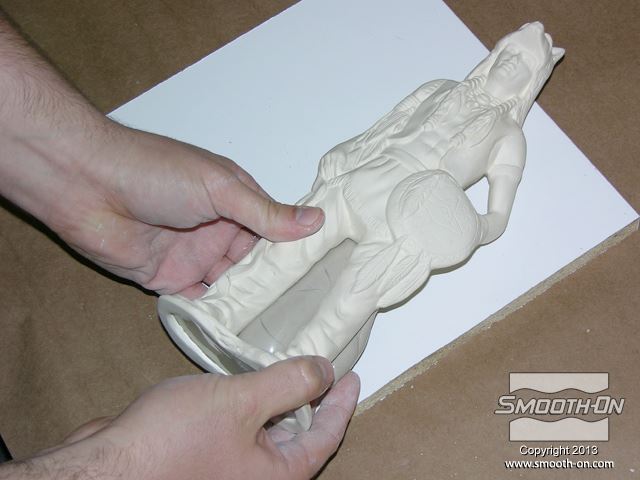

דוחפים את החימר דרך החלל במודל. החימר ימלא את החלל ויקבל את צורתו.
![](/Cermat2013/UploadFiles/PGallery/6141.jpg)

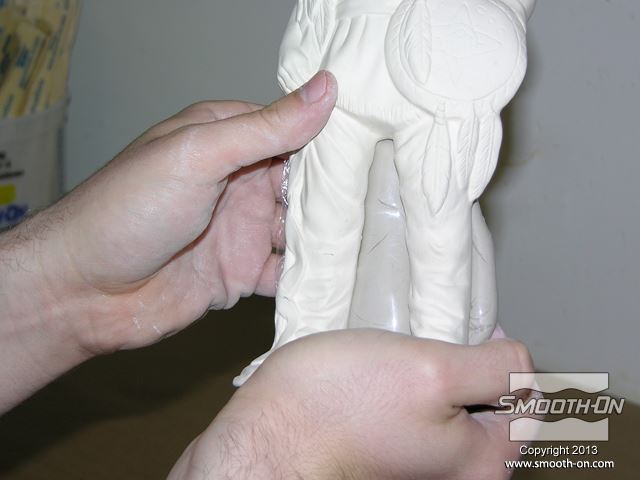

לוחצים את החימר אל פינות או מרווחים קטנים מסביב לחלל אותו ממלאים.
![](/Cermat2013/UploadFiles/PGallery/6142.jpg)

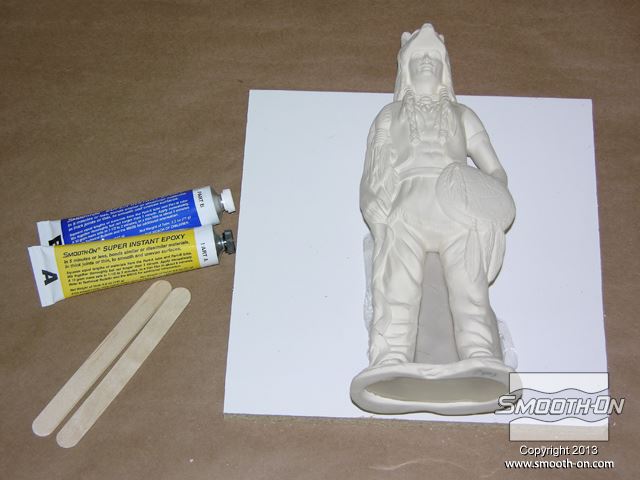

לאחר שהחימר נדחף לכל החללים אותם יש למלא, משכיבים את המודל כך שיהיה מוכן למריחת דבק אפוקסי. עבור הסתימות משתמשים ב דבק אפוקסי מהיר Super Instant. חומר זה מתמצק מהר מאוד ולכן נבחר לשימוש זה.
![](/Cermat2013/UploadFiles/PGallery/6143.jpg)

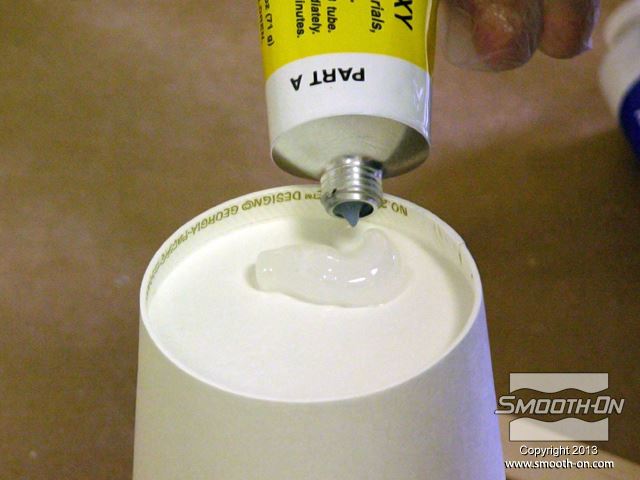

אפוקסי Super Instant מגיע בשני מרכיבים ביחס ערבוב 1:1 לפי נפח. שופכים לאחורי כוס כמות קטנה של בסיס האפוקסי (או לשטח קטן אחר)
![](/Cermat2013/UploadFiles/PGallery/6144.jpg)

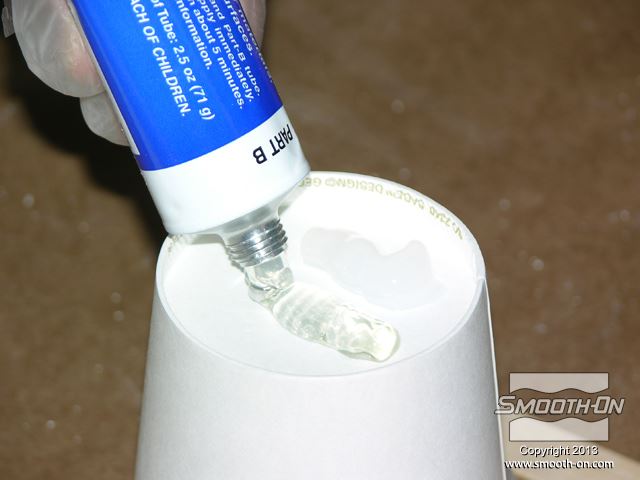

שופכים גם כמות קטנה (כמו של הבסיס) של מקשה לאחורי הכוס.
![](/Cermat2013/UploadFiles/PGallery/6145.jpg)

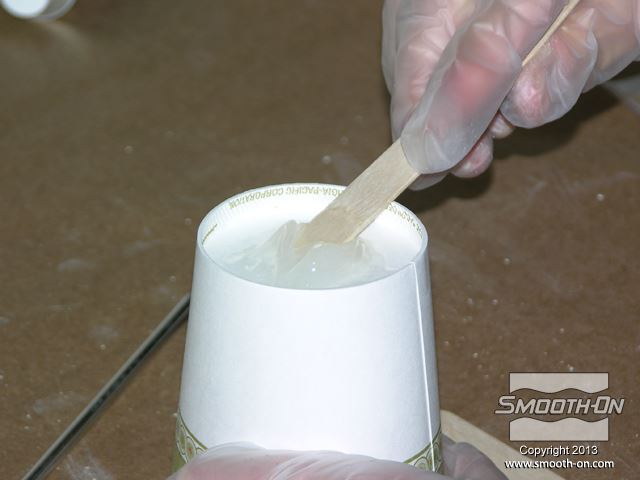

מערבבים את הבסיס והמקשה ביסודיות. ל דבק אפוקסי Super Instant זמן עבודה קצר מאוד - 2.5 דקות. חשוב לזכור עובדה זו בזמן השימוש באפוקסי ולא לערבב כמות חומר גדולה ממה שניתן למרוח בזמן זה.
![](/Cermat2013/UploadFiles/PGallery/6146.jpg)

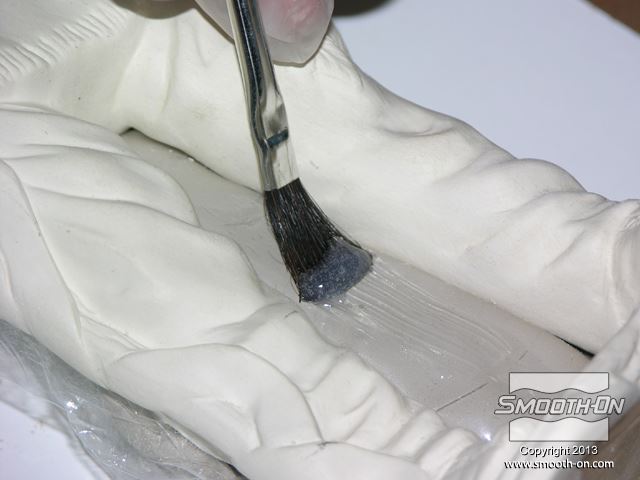

בעזרת מברשת מתאימה, מורחים שכבה דקה של אפוקסי Super Instant על החימר העטוף בפלסטיק.
![](/Cermat2013/UploadFiles/PGallery/6147.jpg)

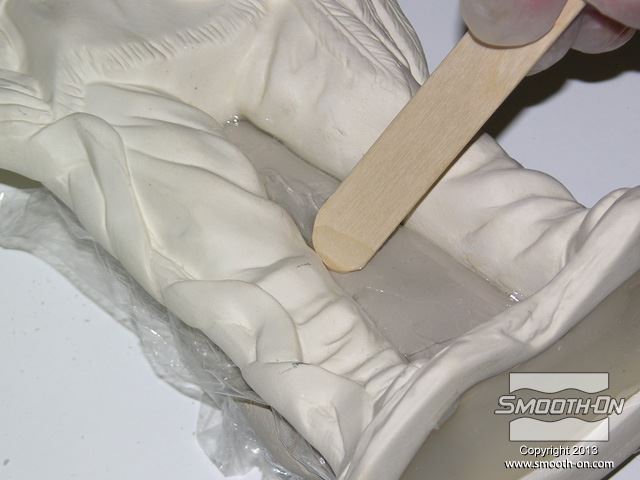

מורחים בעזרת מקל ארטיק את הSuper Instant כך שיכסה גם את כל קצוות החלל. המטרה היא למלא לחלוטין את החלל בעזרת סתימת האפוקסי כך שיתקבל פילם דק ואטום לאוויר לגמרי.
![](/Cermat2013/UploadFiles/PGallery/6148.jpg)

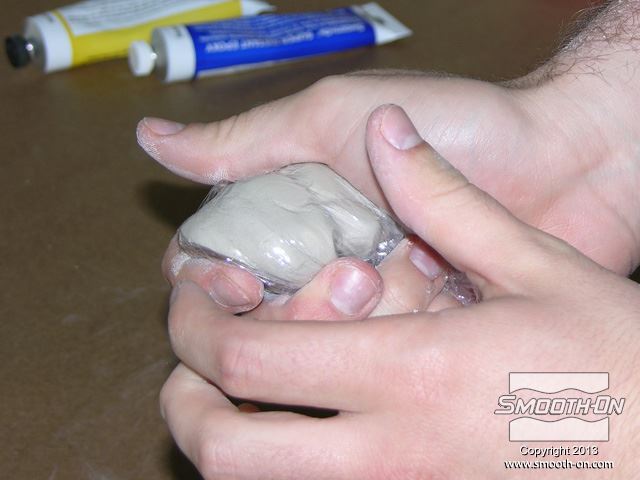

עוטפים חתיכת חימר נוספת בניילון נצמד.
![](/Cermat2013/UploadFiles/PGallery/6149.jpg)

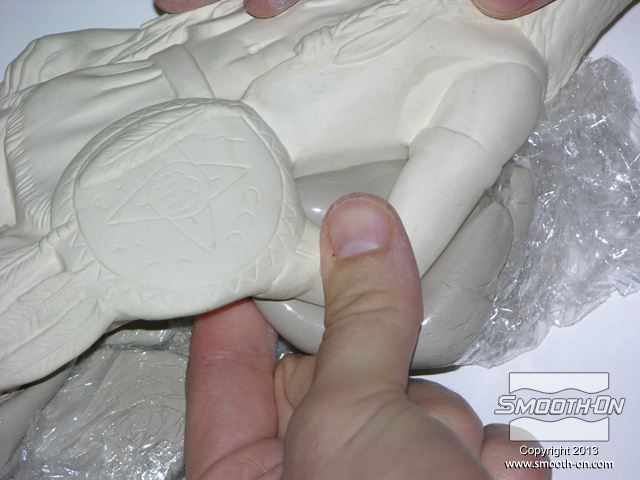

דוחפים את חתיכת החימר הזו אל החלל השני במודל.
![](/Cermat2013/UploadFiles/PGallery/6150.jpg)

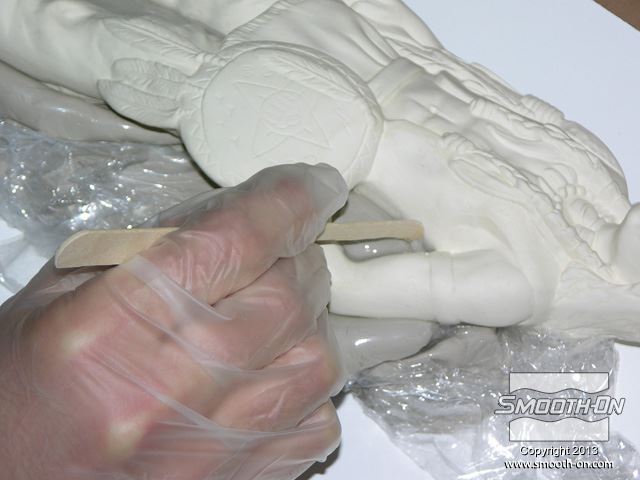

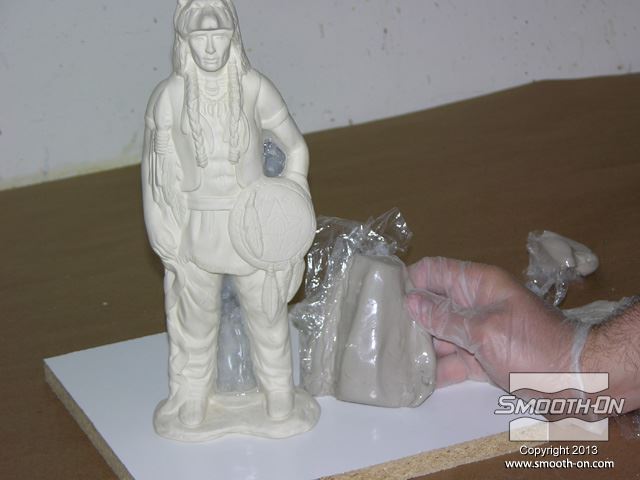

חוזרים על אופן ביצוע סתימת הדבק גם עבור החלל השני.
![](/Cermat2013/UploadFiles/PGallery/6151.jpg)
דבק אפוקסי Super Instant מתמצק מהר מאוד. זמן העבודה שלו הוא 2.5 דקות והוא מגיע לחוזק שניתן להתחיל לעבוד עם המוצר תוך 5-10 דקות. לאחר זמן זה, מוציאים בזהירות את החימר מסתימת האפוקסי. האפוקסי לא ידבק לציפוי הפלסטיק של החימר וישאר במקומו.
![](/Cermat2013/UploadFiles/PGallery/6152.jpg)

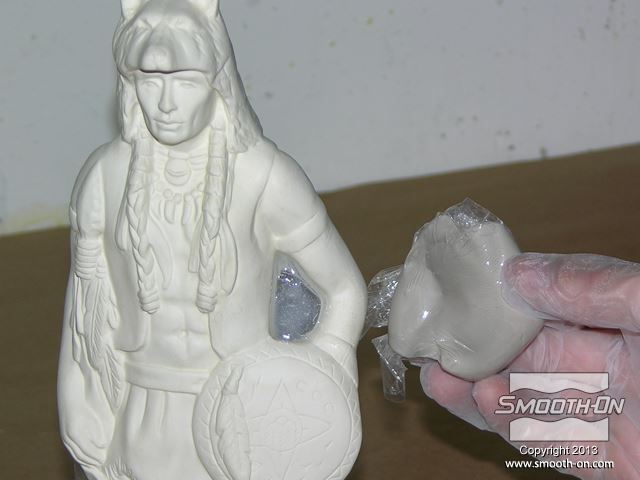

מוציאים את החימר העטוף בפלסטיק גם מהחלל השני במודל.
![](/Cermat2013/UploadFiles/PGallery/6153.jpg)

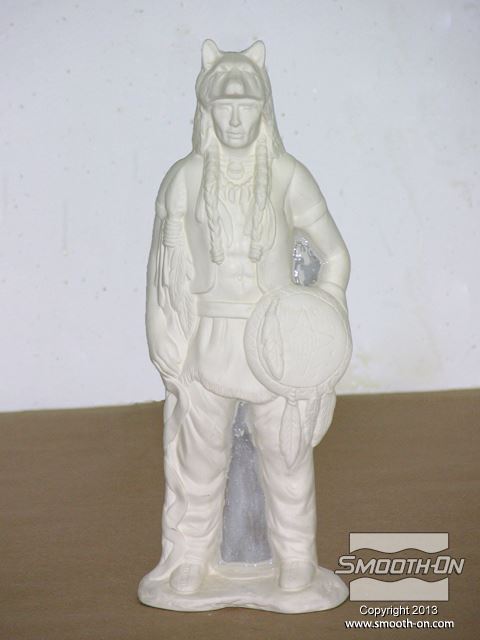

לאחר שהאפוקסי התמצק לגמרי המודל מוכן לתהליך הכנת התבנית.
![](/Cermat2013/UploadFiles/PGallery/6154.jpg)

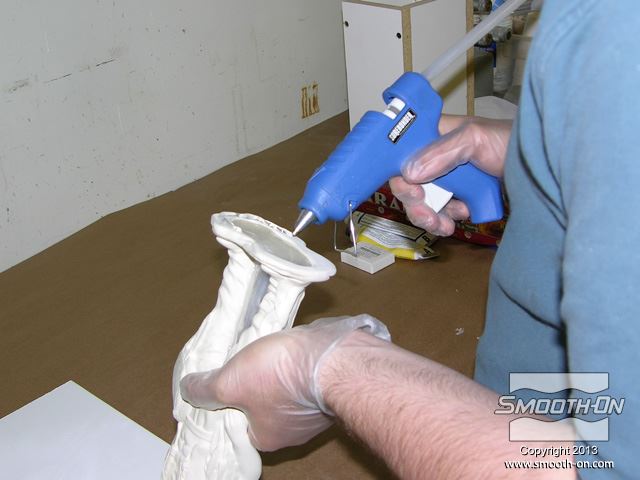

מורחים דבק חם על בסיס המודל....
![](/Cermat2013/UploadFiles/PGallery/6155.jpg)

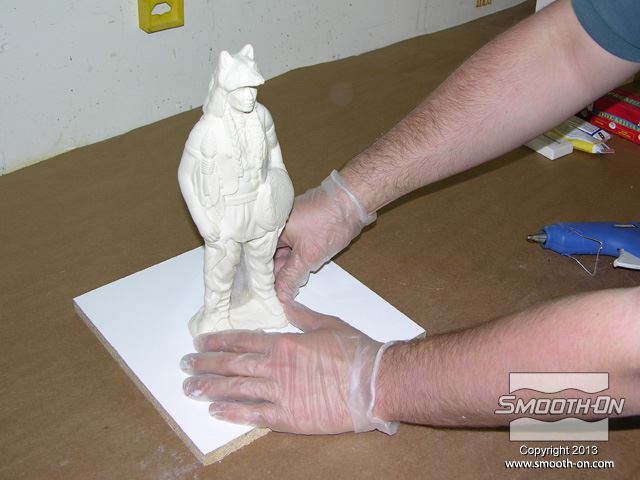

ומדביקים אותו לקרש מלאמין שיהווה את בסיס קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/6156.jpg)

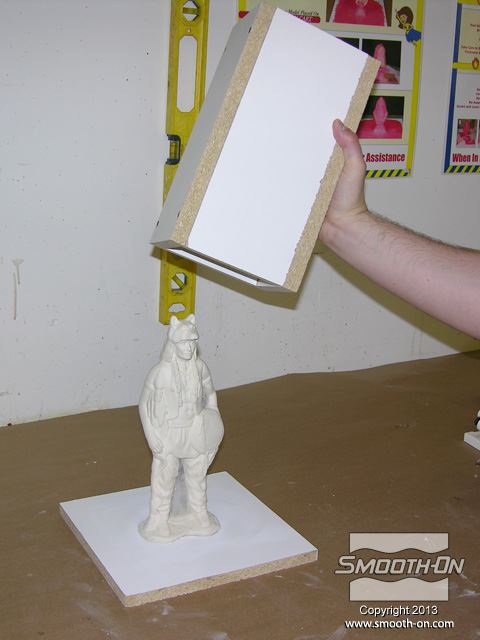

יוצרים את קופסת התבנית מלוחות מלאמין נוספים, בגדלים מתאימים למודל.
![](/Cermat2013/UploadFiles/PGallery/6157.jpg)

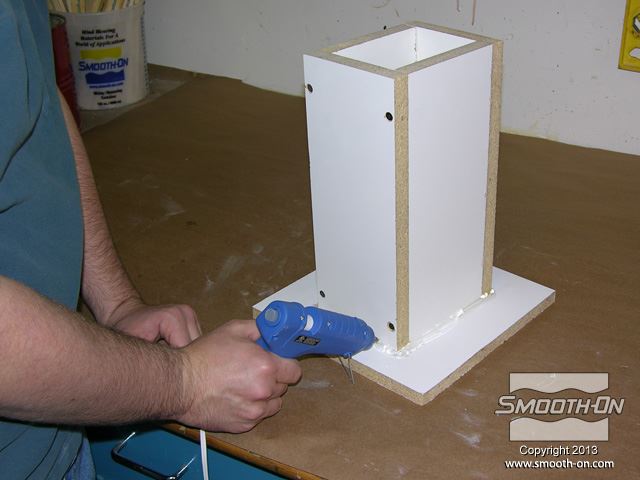

מדביקים בעזרת דבק חם גם את קירות הקופסה אל לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/6158.jpg)
חשוב לקרוא בקפידה את הדף הטכני ודף הבטיחות של החומר לפני העבודה איתו. מסמכים אלה מכילים מידע חשוב שיסייע להצלחת הכנת התבנית!
![](/Cermat2013/UploadFiles/PGallery/6159.jpg)

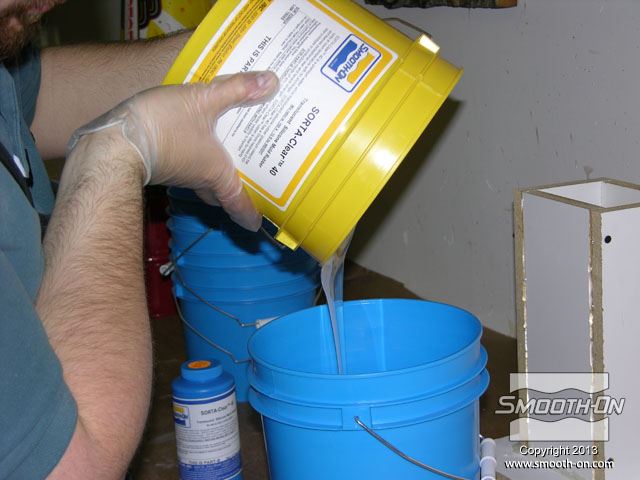

משתמשים בגומי סיליקון לתבניות SORTA-Clear® 40. יחס הערבוב של החומר הוא 100A:10B לפי משקל. בעזרת משקל גרמים מדוייק, מודדים את הבסיס (Part A).
![](/Cermat2013/UploadFiles/PGallery/6160.jpg)

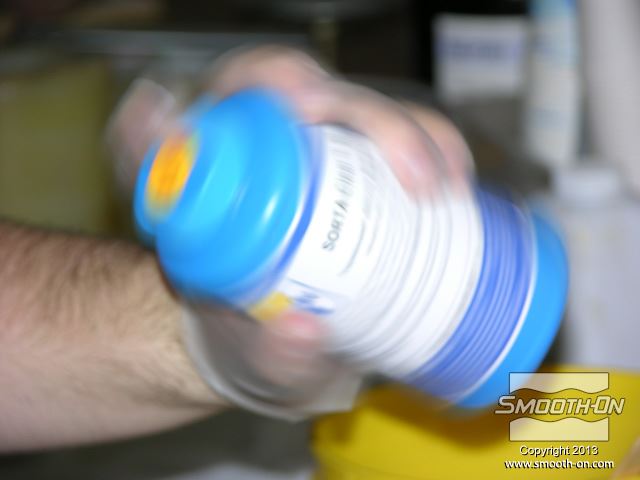

לפני מדידת המקשה (Part B), חשוב לנער או לערבב את החומר במשך מספר שניות.
![](/Cermat2013/UploadFiles/PGallery/6161.jpg)

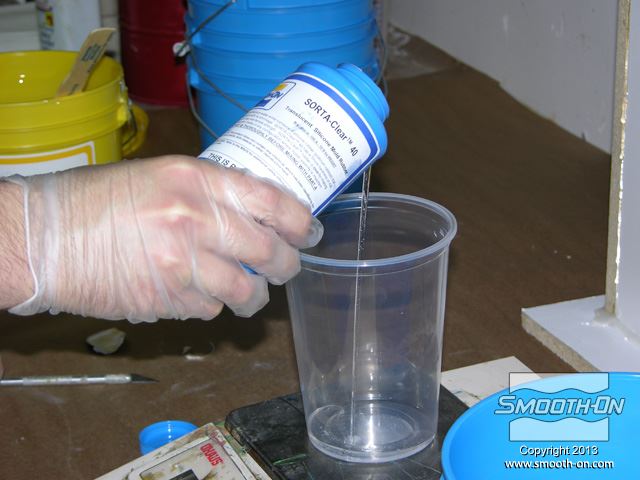

בעזרת משקל גרמים מדוייק שוקלים גם את המקשה.
![](/Cermat2013/UploadFiles/PGallery/6162.jpg)

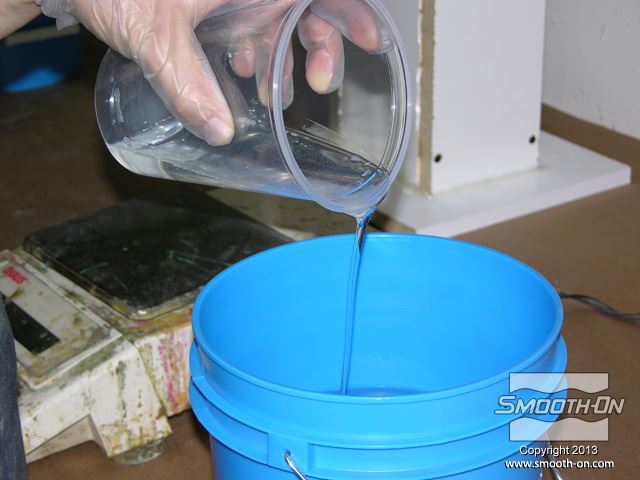

מערבבים את הבסיס והמקשה.
![](/Cermat2013/UploadFiles/PGallery/6163.jpg)

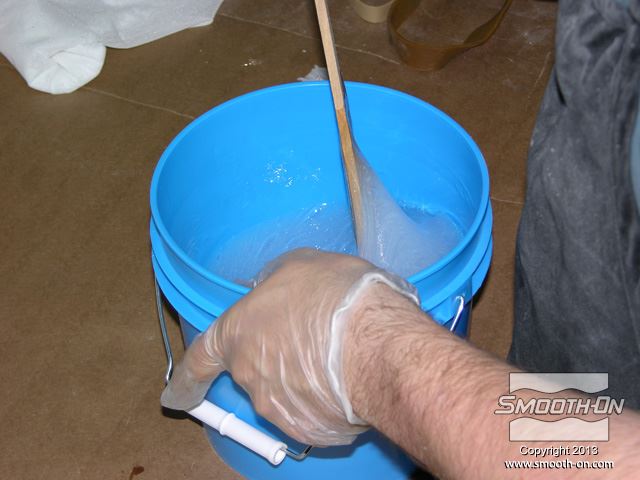

מערבבים את החומרים ביסודיות לפי ההוראות בדף הטכני.
![](/Cermat2013/UploadFiles/PGallery/6164.jpg)

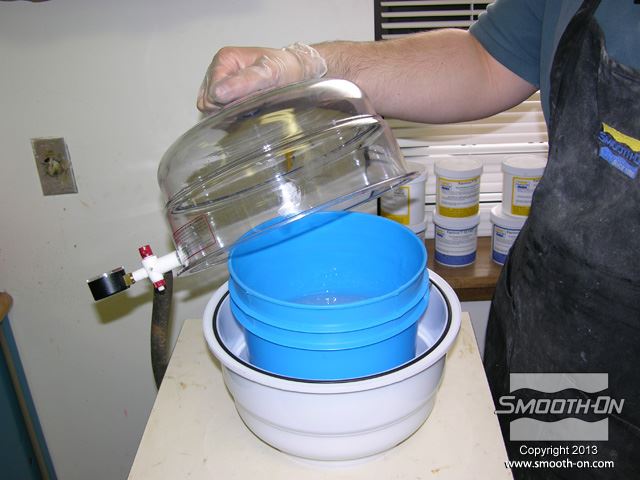

עבור תוצאות אופטימליות, מכניסים את סיליקון שקוף ליציקה הSORTA-Clear® 40 לתא ואקום, כדי להוציא את בועות האוויר מנוזל הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/6165.jpg)

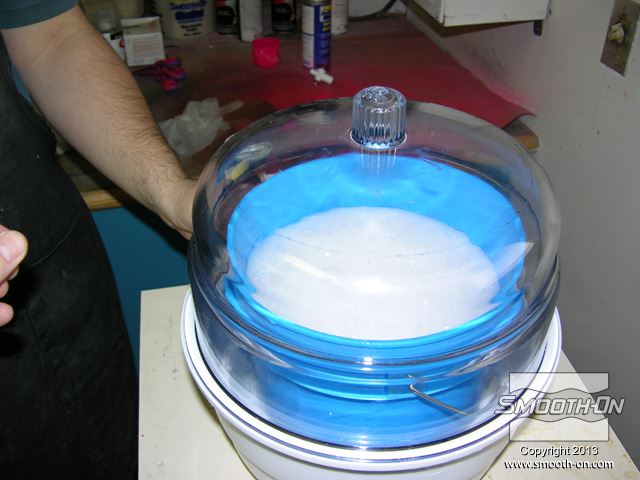

משאבת הואקום צריכה להיות מסוגלת למשוך 29 אינצ' כספית.
![](/Cermat2013/UploadFiles/PGallery/6166.jpg)

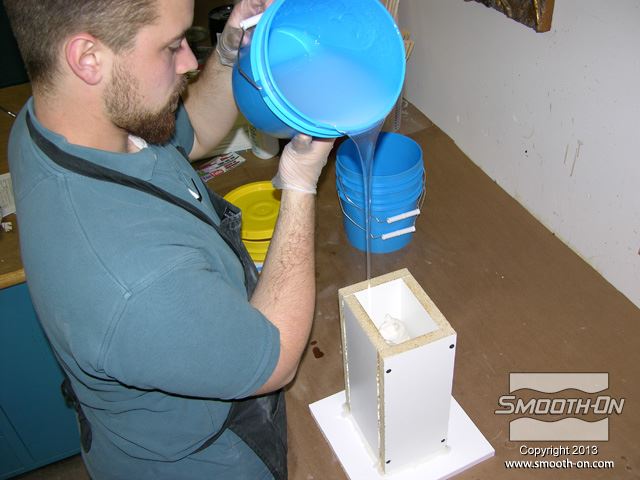

שופכים את הסיליקון ליציקה ה SORTA-Clear® 40 לאט אל תוך קופסת התבנית, על גבי המודל.
![](/Cermat2013/UploadFiles/PGallery/6167.jpg)

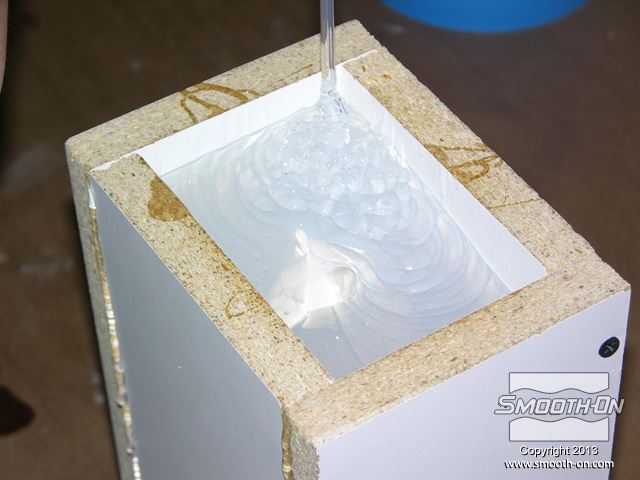

ממשיכים לשפוך את ה סיליקון SORTA-Clear® 40 עד שראש המודל מכוסה בלפחות 1.25 ס"מ של גומי. מניחים לסיליקון SORTA-Clear® 40 להתמצק לחלוטין (16 שעות) לפני שחולצים את המודל.
![](/Cermat2013/UploadFiles/PGallery/6168.jpg)

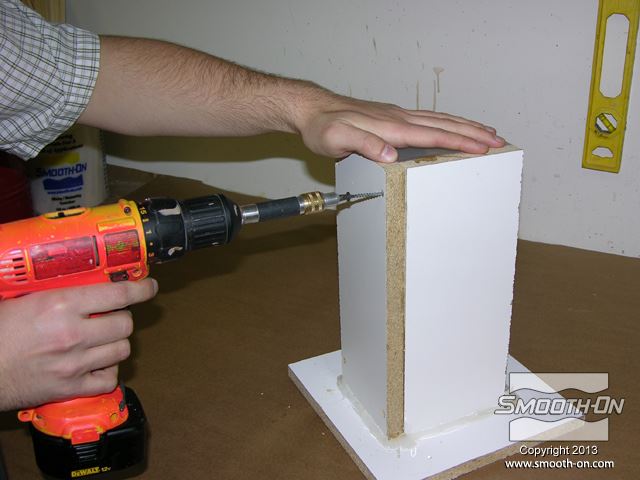

לאחר שהסיליקון התמצק, מפרקים את קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/6169.jpg)

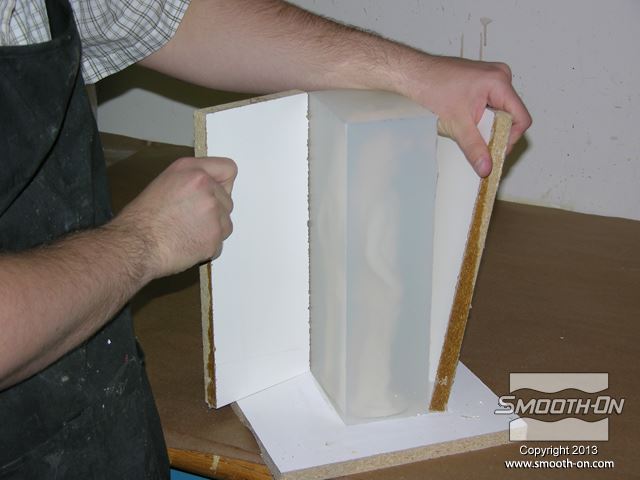

מסירים את לוחות הקופסה מתבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/6170.jpg)

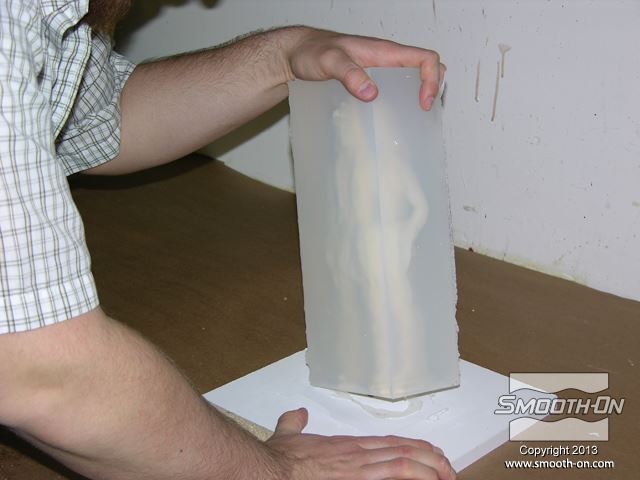

מסירים את התבנית מלוח הבסיס. סילקון ליציקה SORTA-Clear® 40 הוא שקוף מספיק כדי לראות את המודל דרך בלוק החומר המוצק. תכונה זו חשובה עבור שלב ביצוע החתך בתבנית והוצאת המודל.
![](/Cermat2013/UploadFiles/PGallery/6171.jpg)

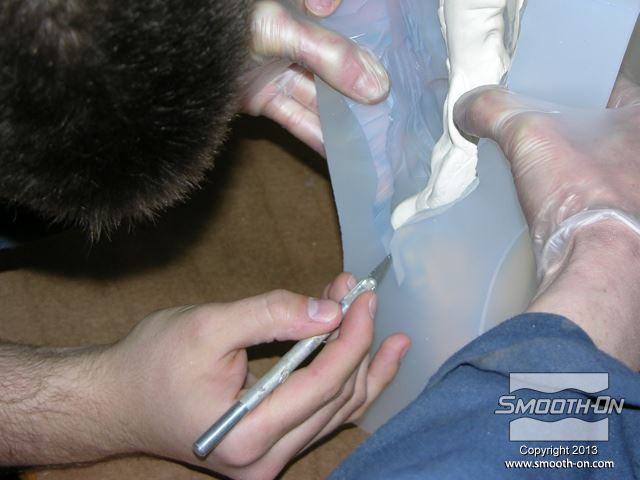

הגומי העכור עושה את מלאכת חתיכת התבנית והוצאת המודל לפשוטה בהרבה. ניתן לראות את המודל דרך התבנית ולחתוך מסביבו באופן מדוייק.
![](/Cermat2013/UploadFiles/PGallery/6172.jpg)

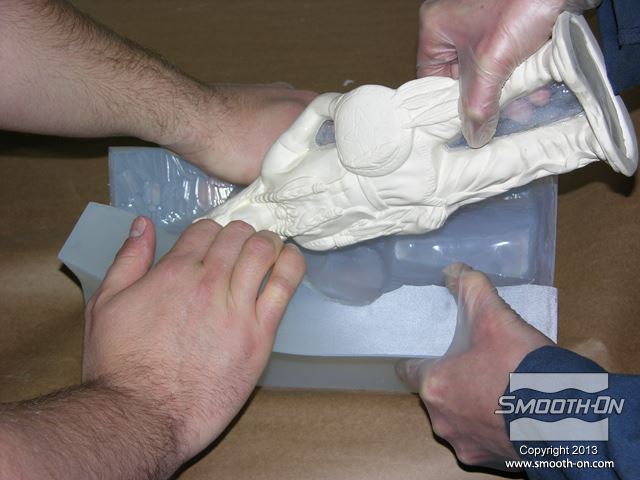

אחרי שחותכים את התבנית, פותחים את הגומי ומוציאים את המודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/6173.jpg)
התבנית המוכנה מוכנה ליציקה.
![](/Cermat2013/UploadFiles/PGallery/6174.jpg)

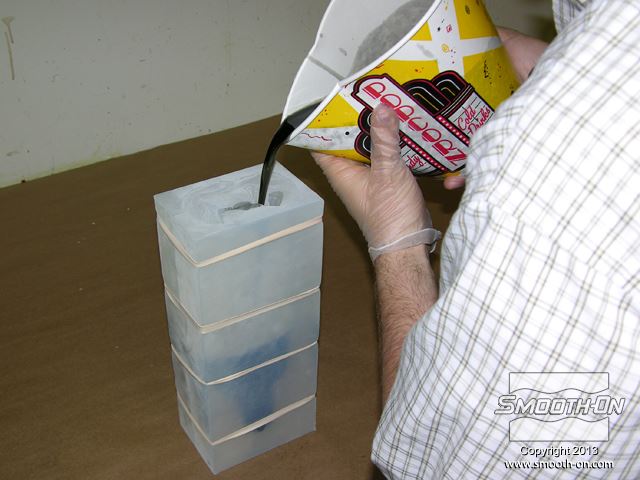

סוגרים את התבנית בעזרת גומיות דואר עבור היציקה. במקרה זה, משתמשים בפוליאוריתן קשיח ליציקה Smooth-Cast® 300 שאליו מוספים פיגמנט לפוליאוריטן SO-Strong שחור עבור היציקה.
![](/Cermat2013/UploadFiles/PGallery/6175.jpg)

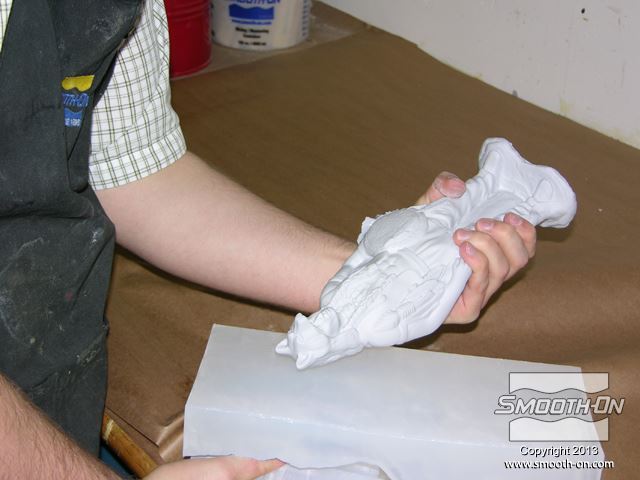

לאחר שהפוליאוריתן הקשיח התמצק לגמרי (10 דקות עבור Smooth-Cast® 300 ), מוציאים את היציקה מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/6176.jpg)

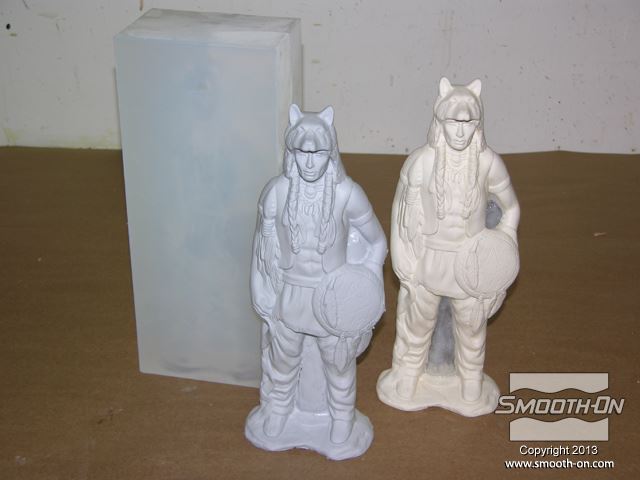

היציקה העתיקה את פרטי המודל המקורי בצורה מושלמת. השימוש בסתימת הדבק גורם ליצירת שכבה דקה מאוד של פלסטיק במקום החלל (פלאש).
![](/Cermat2013/UploadFiles/PGallery/6177.jpg)

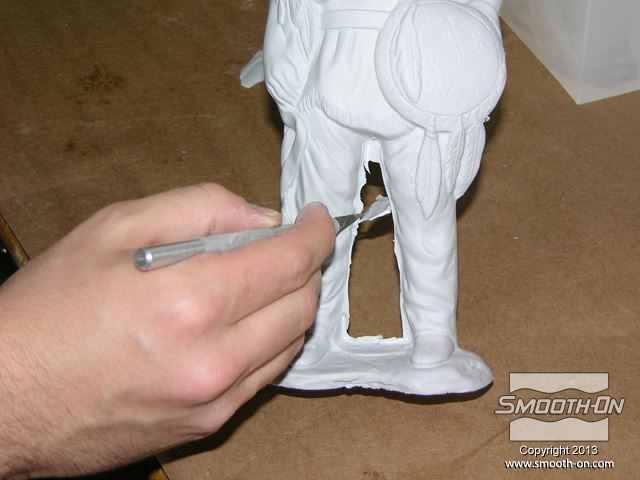

הפלאש הוא דק ועדין מאוד וניתן לחתוך אותו בקלות עם סכין לאחר מכן לשייף את היציקה כך שלא נשארים סימנים על היציקה.
