העתקת פסל תלת מימדי בעזרת גומי פוליאוריטן למריחה Brush-On® 40

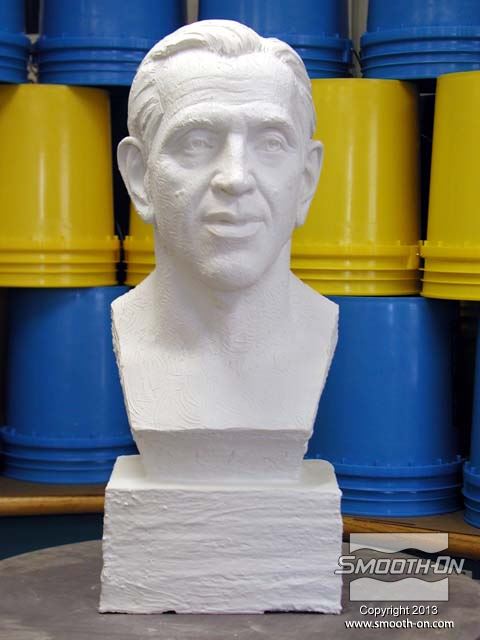

המודל - פיסול תלת מימדי של ג'ו בראון, פרופסור לפיסול באוניברסיטת פרינסטון, נעשה ע"י טים מסלין חברת מMaslyn Studios. המטרה היא ליצור העתק של פסל זה מגבס מחוזק בפולימר.

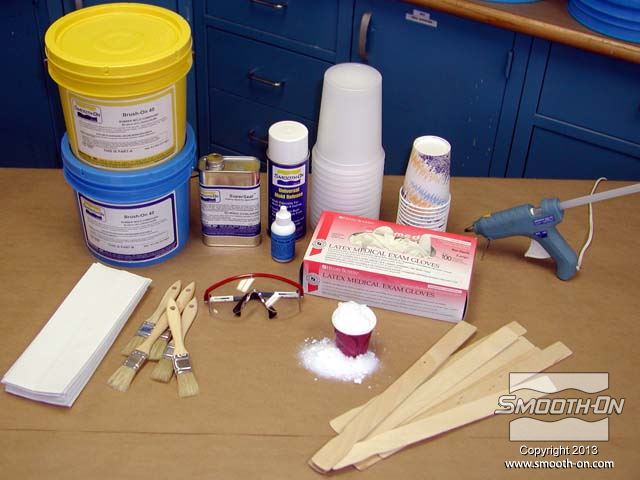

לפני תחילת העבודה מסדרים את כל החומרים והכלים שידרשו לתהליך: פוליאוריתן למריחה Brush-On® 40, חומר אטימהSuperSeal®, Universal® Mold Release, צבע So-Strong® כחול, ומסמיך URE FILL 11. כוסות ערבוב, כפפות, אקדח דבק חם, מגבות נייר, מברשות, משקפי מגן ומקלות ערבו

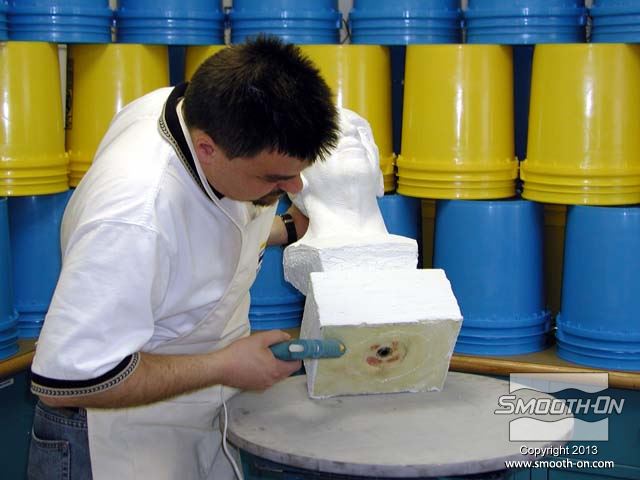

מדביקים את המודל למשטח העבודה.

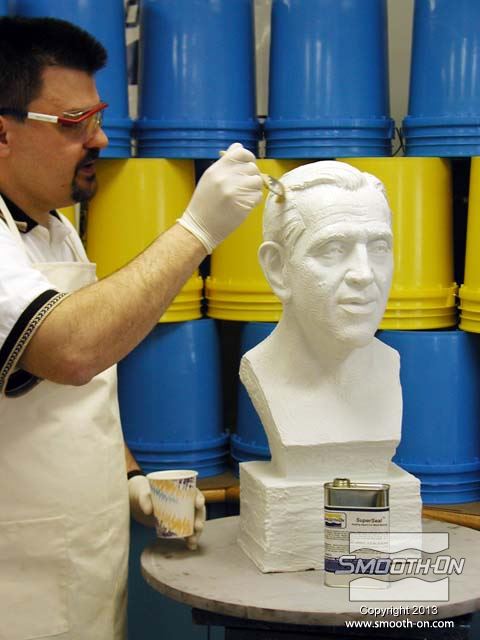

מכיוון שעבור התבנית משתמשים בפוליאוריתן Brush-On® 40 יש ראשית למרוח חומר אטימה SuperSeal ולאחר מכן חומר הפרדה Universal Mold Release על מודל הגבס (פוליאורתנים נדבקים כמעט לכל דבר).

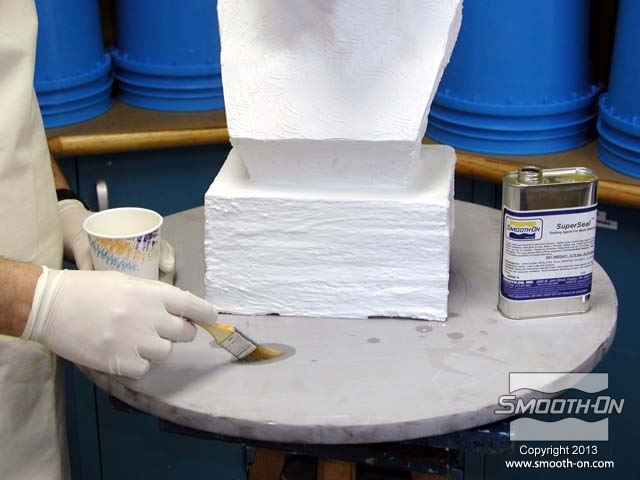

מורחים חומר אטימה SuperSeal על משטח העבודה מעץ.

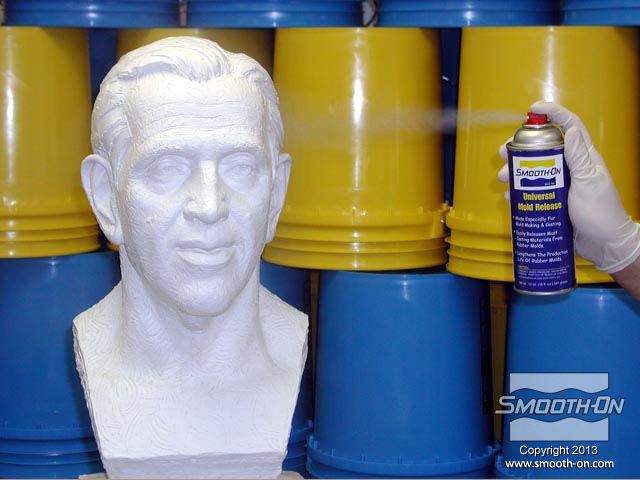

מרססים חומר הפרדה על בסיס סיליקון Universal® Mold Release על המודל ועל הבסיס.

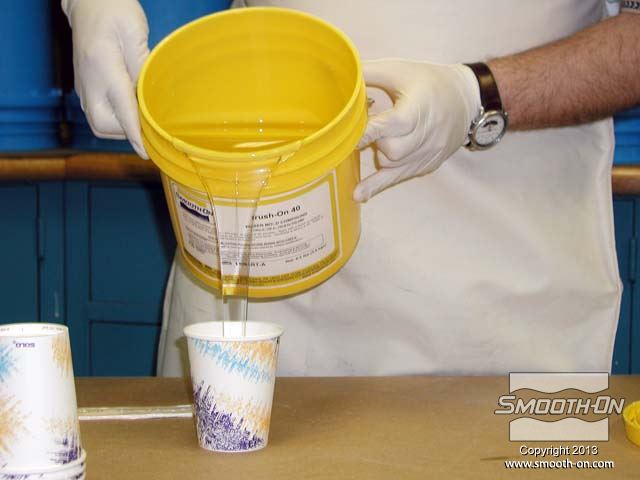

מודדים את הבסיס של הפוליאוריתן Brush-On® 40. יחס הערבוב הוא 1:1 לפי נפח (הבסיס נוזלי והמקשה משחתי).

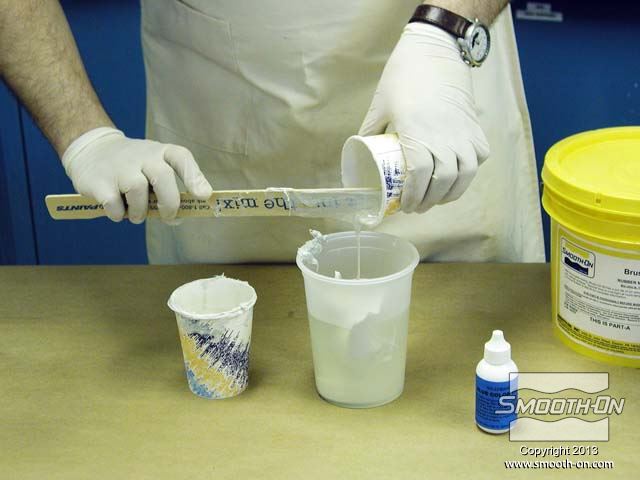

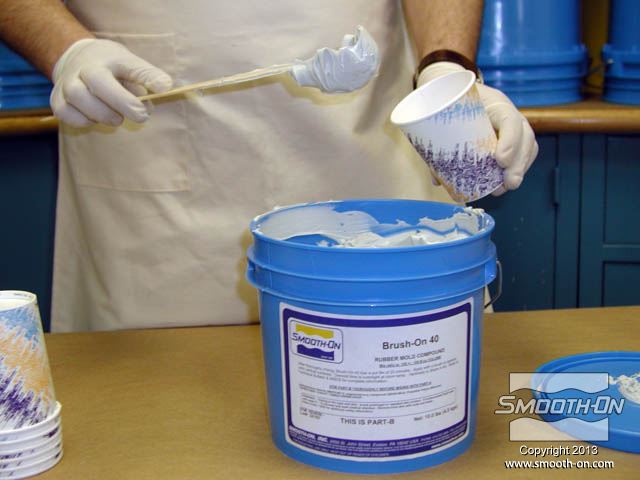

מודדים כמות זה בנפח (כוס אחת) של המקשה של הBrush-On® 40. דוחסים את החומר אל הכוס כדי למנוע חללי אוויר גדולים.
מערבבים את המקשה והבסיס של ה פוליאוריתן למריחה Brush-On® 40.

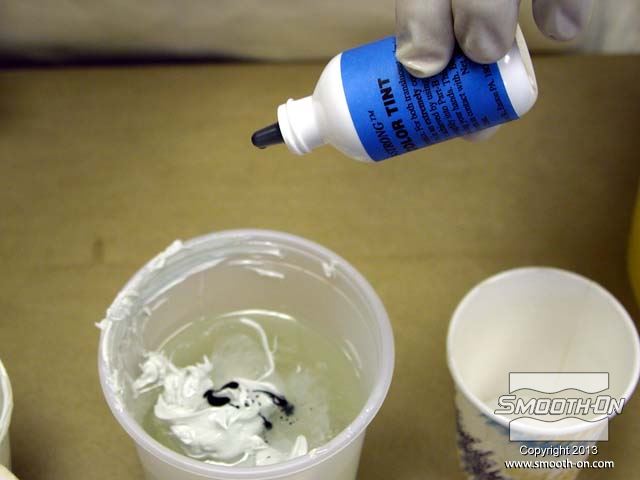

צובעים ב פיגמנט לפוליאוריטן So-Strong כחול את המנה הראשונה של הפוליאורתן Brush-On® 40 כדי להבטיח כיסוי טוב של המודל (גם החומר וגם המודל לבנים).
מערבבים ביסודיות את המקשה והבסיס של הפוליאורטן עד שמתקבל צבע אחיד.

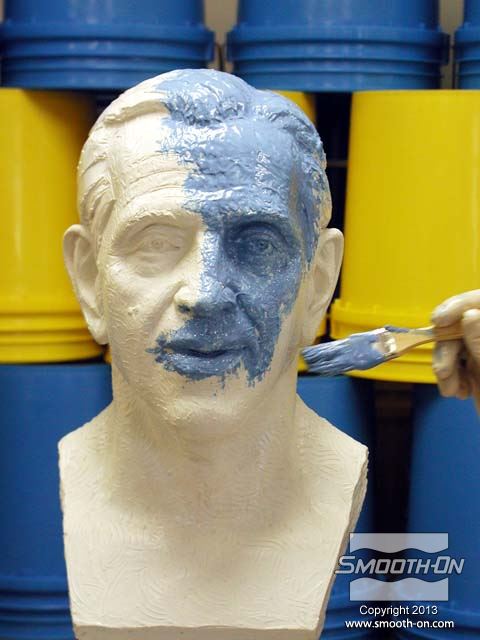

את שכבת החומר הראשונה יש למרוח דקה במיוחד! עושים זאת כיוון ששכבה זו אחראית על העתקת פרטי המודל. כאשר שכבת החומר דקה, הגומי משחרר את בועות האוויר בעצמו. אם שכבת הפרטים עבה מידי, בועות אוויר ילכדו בגומי ויעברו ליציקה הסופית.

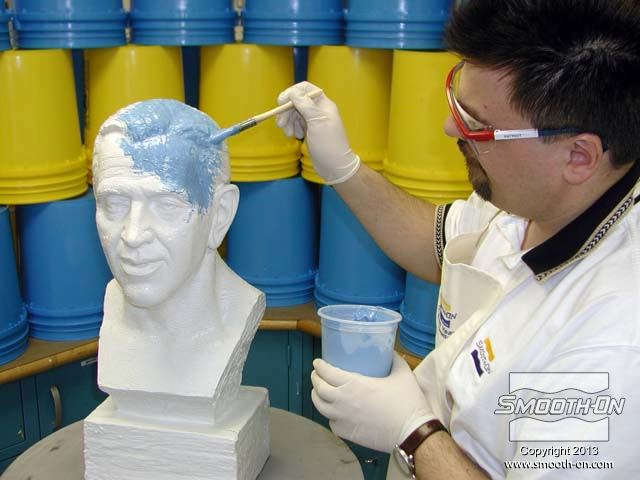

ממשיכים למרוח בטפיחה את הפוליאוריטן Brush-On® 40 (שכבת הפרטים), מלמעלה למטה. מורחים בטפיחה כדי להבטיח שהגומי ממלא את כל הפרטים.

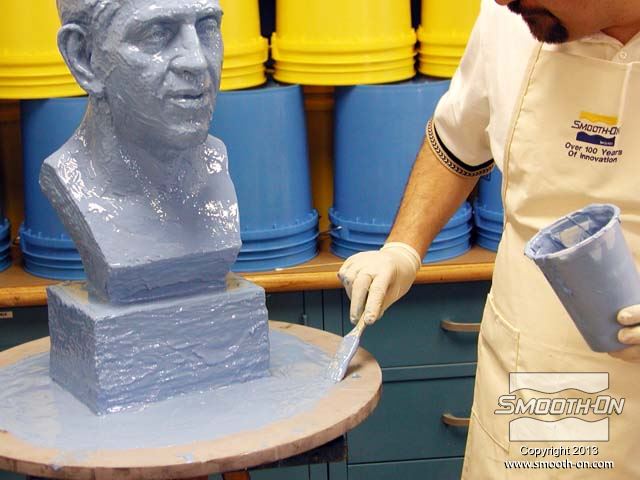

מכסים את כל המודל בשכבת ה פוליאוריתן למריחה Brush-On® 40 הראשונה, כולל משטח העבודה. יש למרוח את החומר במרחק של לפחות 7.5 מבסיס המודל כדי לעזור בנעילת התבנית במעיל התמיכה בהמשך. לאחר שמסיימים למרוח את החומר סוקרים את המודל ומחפשים איזורים לא מכוסים.

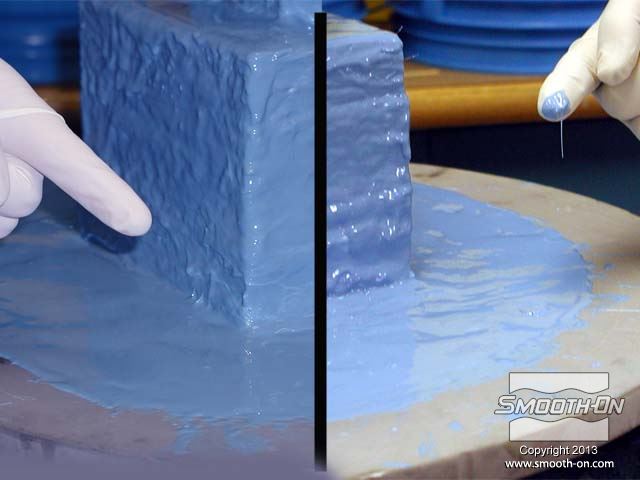

מניחים לפוליאוריתן Brush-On® 40 להפוך לטאקי (Tacky). הכוונה בTacky היא שהגומי דביק למגע אך לא יורד מהמודל. כדי לבדוק זאת יש לגעת בגומי שלא נמצא על המודל (למשל באזור הבסיס). בטמפ' החדר זמן זה הוא כ-30 דקות. אם כשנוגעים בחומר הוא נפרד מהמודל ונדבק לכפפה, מ

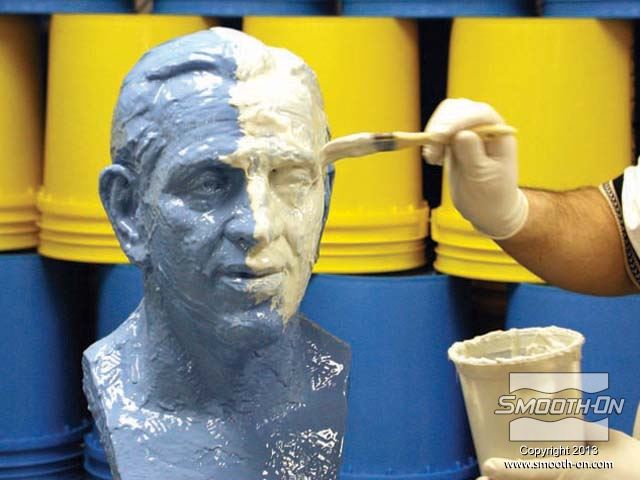

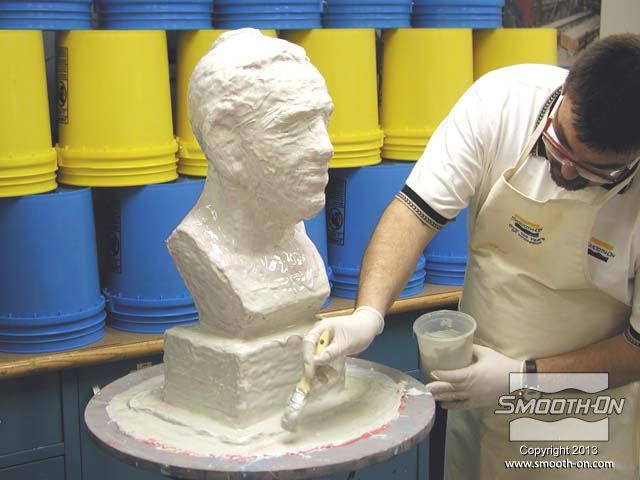

מודדים ומערבבים שכבה שניה של פוליאוריתן Brush-On® 40, הפעם ללא צבע. שכבה זו כבר מורחים באופן רגיל ועושים אותה עבה יותר מהשכבת הפרטים הראשונה.

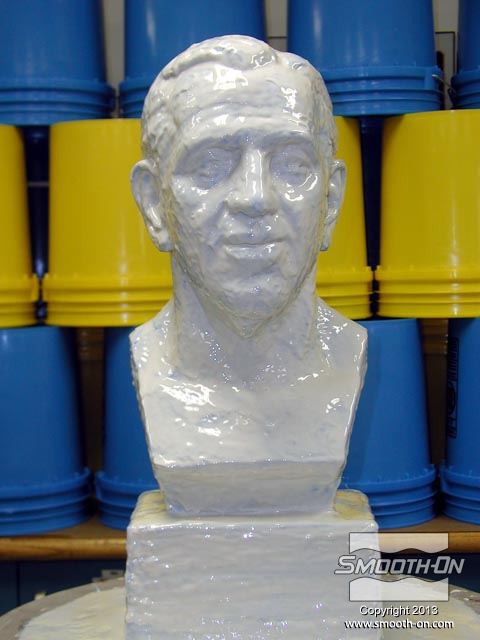

לאחר שהמודל מכוסה בשכבת הפוליאוריטן Brush-On® 40 השניה, בודקים בקפידה שכל האיזורים מכוסים כראוי. מניחים לפוליאוריתן להפוך לדביק (tacky) לפני שמורחים את השכבה הבאה.
שכבה 2.5 - בשכבה זו מוסיפים למנה של הפוליאוריתן Brush-On® 40 חומר מסמיך TASK 11 מטרתה של שכבה זו הוא למלא זוויות שליליות (אנדרקאטים) ובניית קווי תפר מעובים (כדי להקל על חתיכת התבנית בהמשך).
בזמן העבודה עם אבקת המסמיך TASK 11 יש ללבוש מסיכה עם פילטר כדי למנוע שאיפה של האבקה.
מוסיפים את המסמיך לבסיס של הפוליאוריתן למריחה Brush-On® 40.

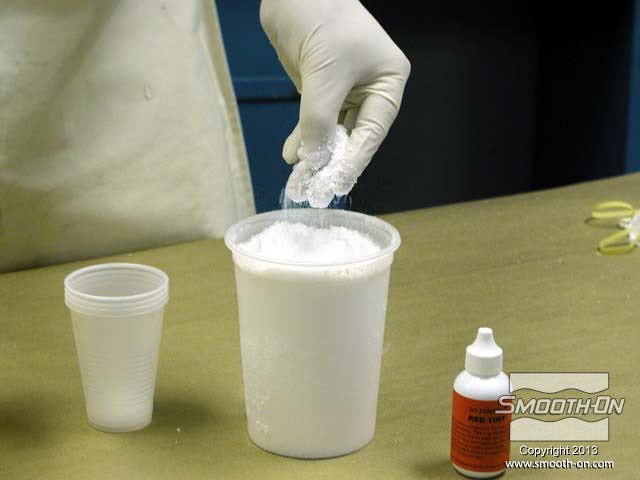

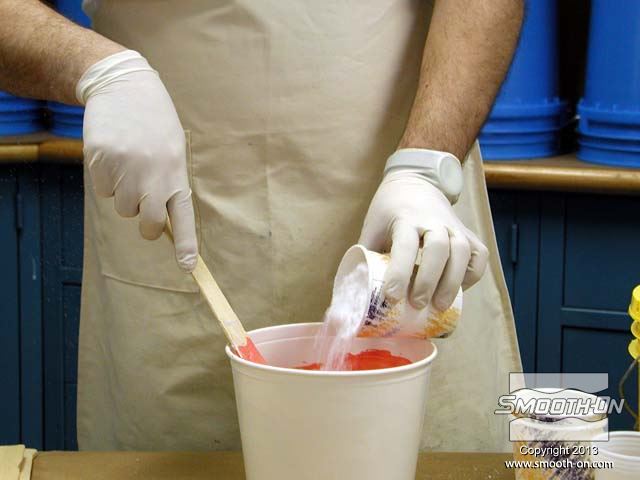

מוסיפים את מסמיך הTASK 11 בהדרגתיות, עד שמתקבלת הצמיגות הרצוייה.
למקשה של ה גומי פוליאוריתן Brush-On® 40 מוסיפים פיגמנט לפוליאוריתן So-Strong ומערבבים עם הבסיס והמסמיך. הגומי בשכבה זו הוא משמעותית סמיך יותר, מתקרב לצמיגות של בצק לאפיית לחם.

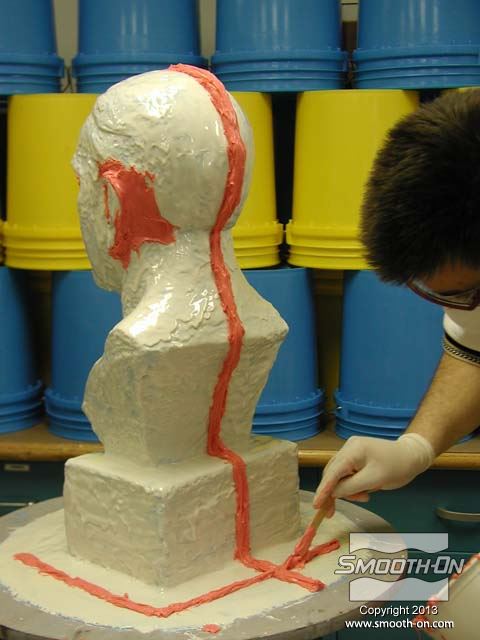

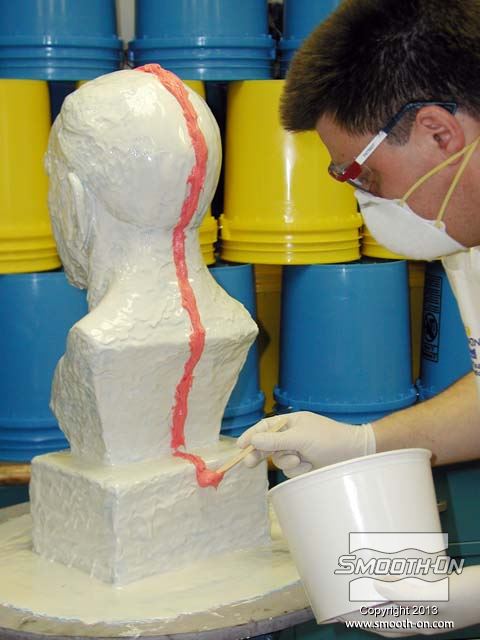

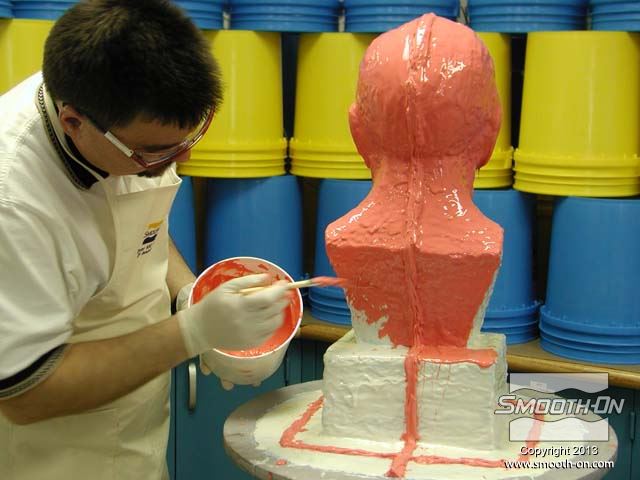

מתחילים לפסל את קו התפר של התבנית מלמעלה למטה. תפקידו של קו התפר הוא להקל על חתיכת התבנית לחלקיה השונים ועל נעילתם אחד עם השני.
משתמשים בשכבה זו של פוליאוריתן Brush-On® 40 סמיך כדי לייצר קו הפרדה גבול לתבנית מסביב למודל ולמלא אנדרקאטים ושקעים במודל. שיטה זו מקלה מאוד על הסרת מעיל התמיכה בהמשך.

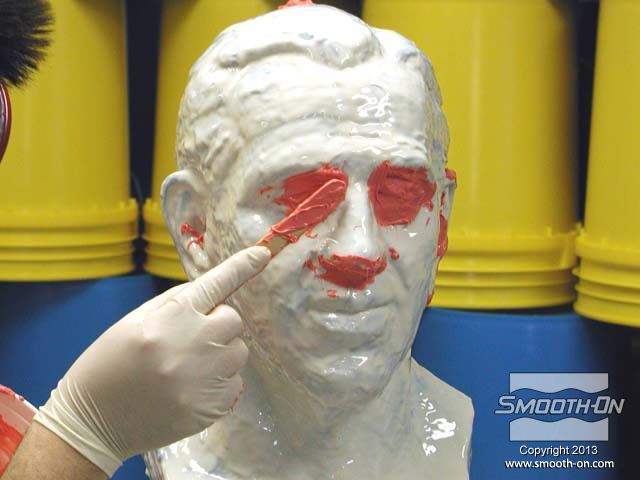

משתמשים בפוליאוריתן Brush-On® 40 הסמיך כדי למלא שקעים במודל כגון העיניים, האוזניים והנחיריים. עושים זאת כדי למנוע נעילה מכאנית של המודל בתבנית ומעיל התמיכה.

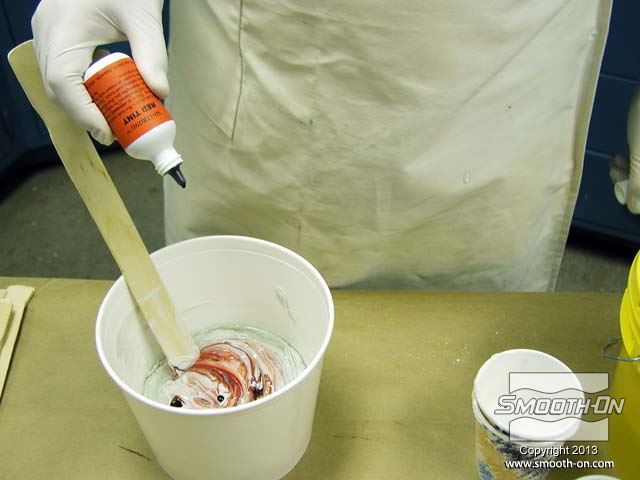

מודדים, מערבבים וצובעים בצבע שונה את השכבה השלישית של הפוליאורתן Brush-On® 40. מורחים את השכבה על כל המודל, כולל הגומי הסמיך (שכבה 2.5).
אחרי שמורחים את השכבה השלישית מוודאים שכל המודל מכוסה כראוי.
שכבה 3.5 - מכינים שכבה נוספת של גומי פוליאוריטן למריחה Brush-On® 40 בתוספת מסמיך TASK 11, ללא צבע.
עוברים שוב על קו התפר ומעבים אותו בעוד פוליאוריתן Brush-On® 40 עם מסמיך.

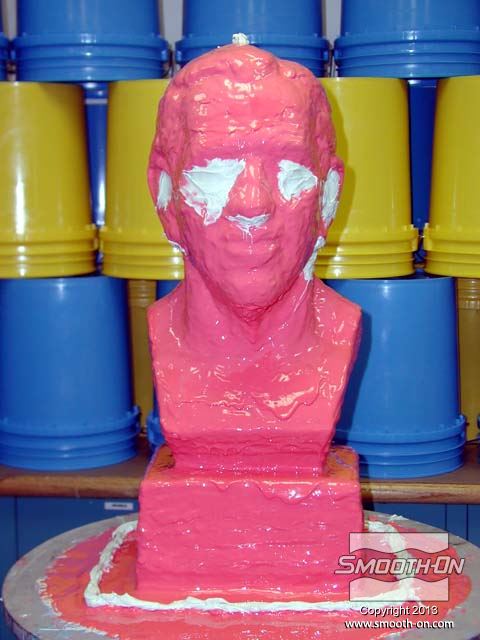

ממלאים בשכבה זו שוב גם את השקעים במודל (עיניים, אוזניים ואף).
שכבה רביעית - מכינים מנה נוספת של גומי פוליאוריתן למריחה Brush-On® 40, ללא מסמיך וללא צבע. מורחים את השכבה הרביעית ולאחר מכן מניחים לכל השכבות להתמצק לחלוטין.

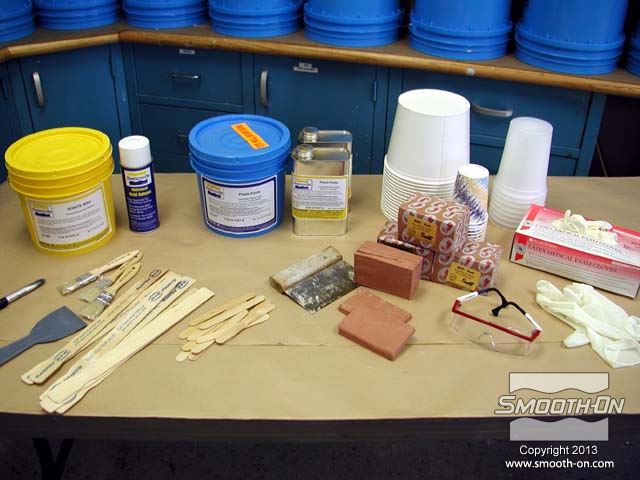

ביום שאחרי מכינים את מעיל התמיכה. ראשית מסדרים את כל החומרים והכלים עבור התהליך: פוליאוריתן קשיח למריחה מחוזק בסיבים Plasti-Paste, חומר אטימה Sonite® Wax, חומר הפרדה Universal® Mold Release וחימר LBT ללא גופרית. כוסות מדידה, כפפות, משקפי מגן, שפכטל ממתכת

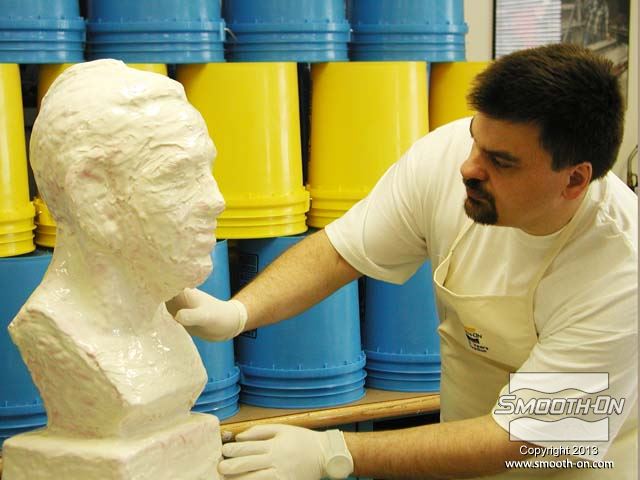

בוחנים את המודל בקפידה ובונים תוכנית עבודה לפני שמתחילים להכין את מעיל התמיכה (כולל מספר החלקים של המעיל). עושים זאת כדי להבטיח שמעיל התמיכה הקשיח לא ינעל את המודל, הקשיח גם הוא. במקרה זה נבחר להכין מעיל תמיכה מ3 חלקים.

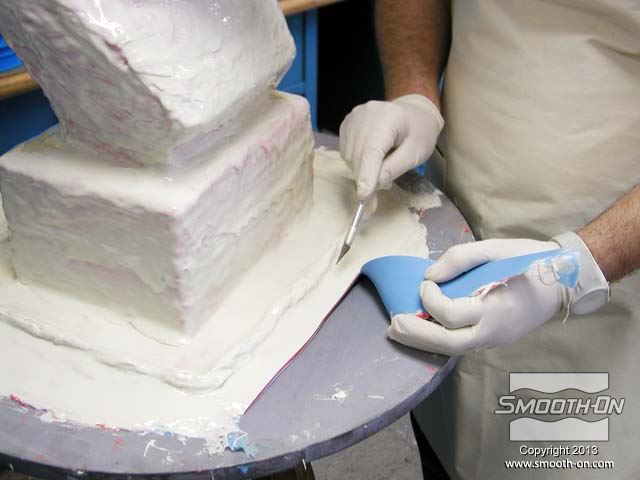

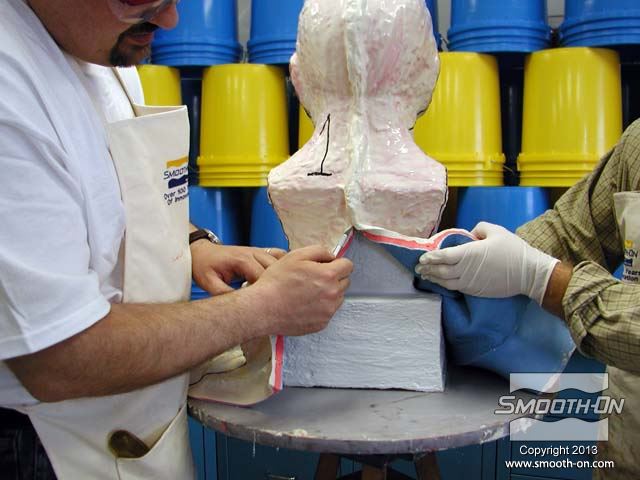

חותכים את הקצוות של תחתית הגומי ומיישרים אותם. בכדי שיהיה נוח לעגן עליו את מעיל התמיכה.

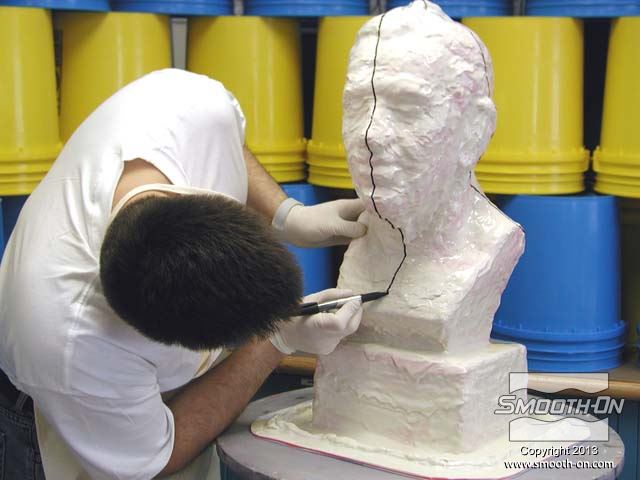

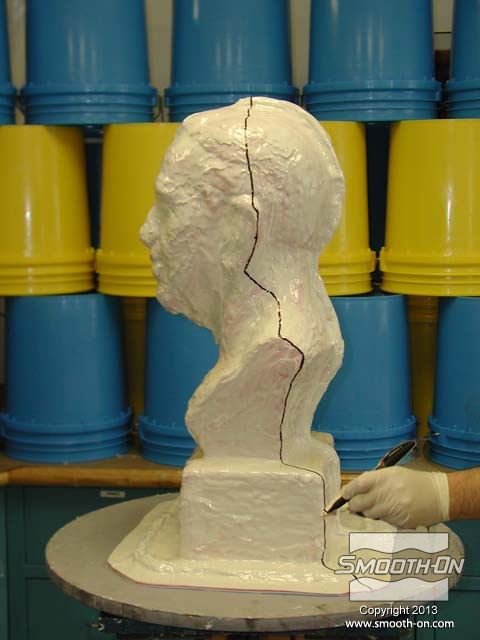

בעזרת הטוש מסמנים על הגומי את קווי התפר בין חלקי המעיל השונים. מתחילים את הקו הראשון מהחלק העליון של הראש, דרך הנקודה הגבוהה של האוזן, משם לנקודה הגבוהה בכתף ולמטה עד לקצה החיצוני של התבנית.
מסמנים קו זהה על הצד השני של המודל, מהנקודה הגבוהה עד לקצה התבנית.
מסמנים קו הפרדה שלישי על חזית המודל. קו זה מתחיל בראש המצח, יורד דרך האף והסנטר, עד לקצה התבנית.

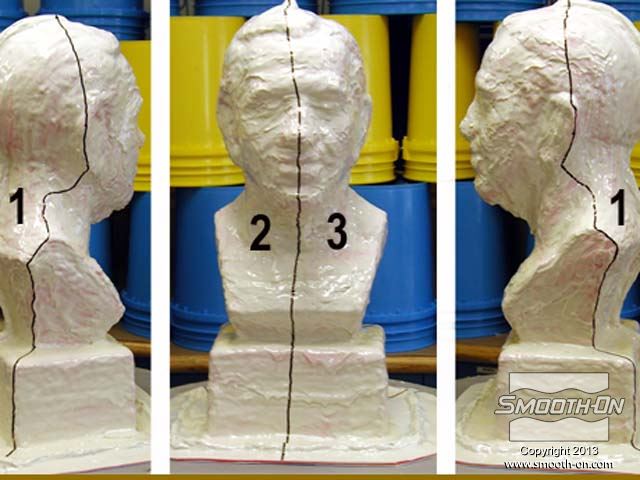

תמונה זו מציגה את 3 האזורים המוגדרים של מעיל התמיכה.

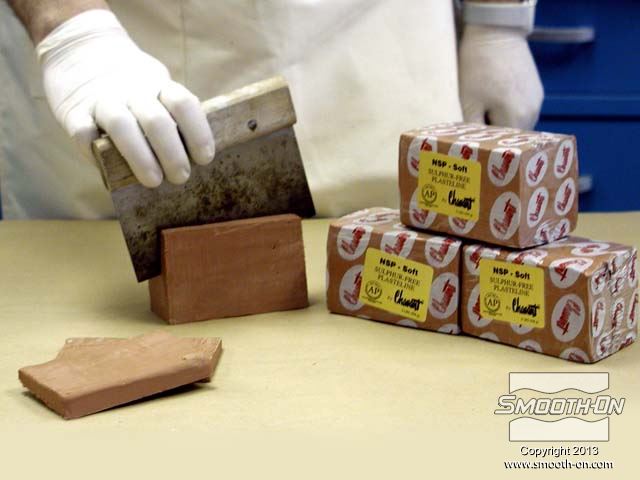

יוצרים מ חימר נטול גופרית LBT\NSP קווי הפרדה עבור חלקי מעיל התמיכה השונים.

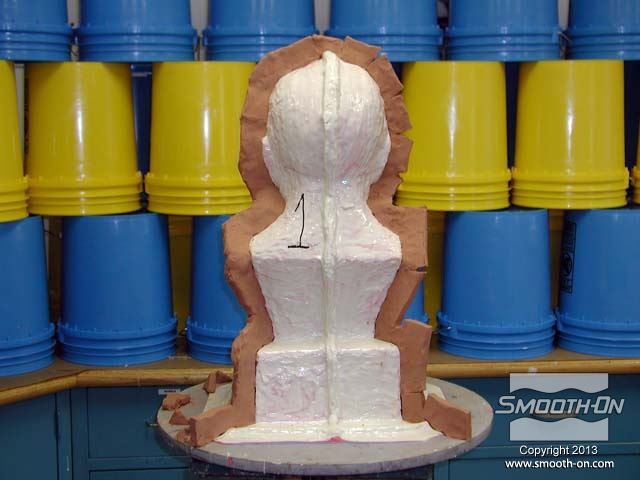

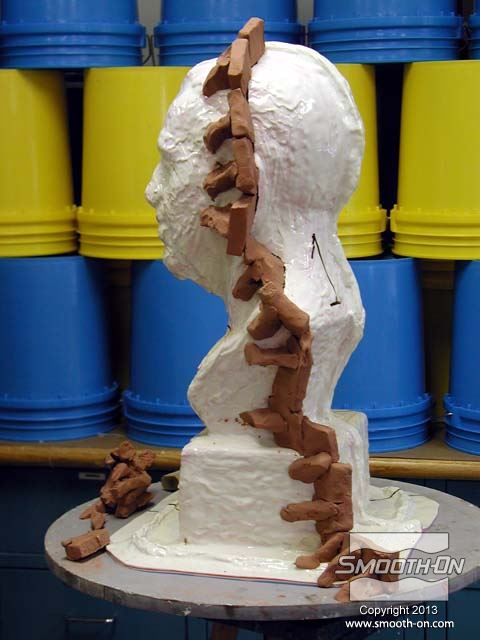

מפסלים את קו ההפרדה על גבי קו הסימון שחוצה את המודל לחלק אחורי וחלק קדמי.

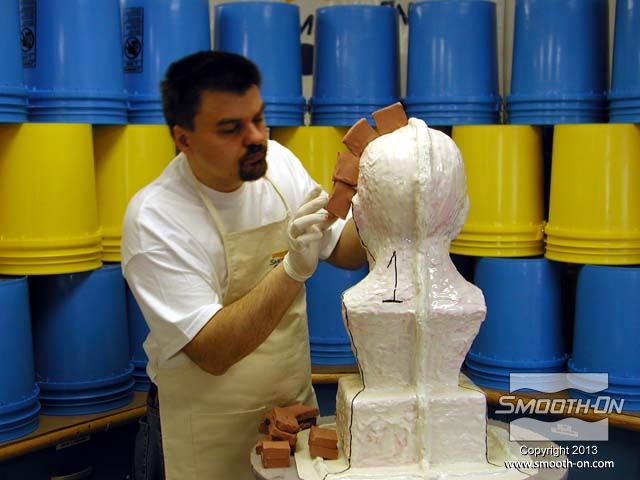

משתמשים בפיסות חימר כדי לתמוך בקו ההפרדה בזמן הכנת חצי המעיל הראשון (את התמיכה יש להכין בצד הנגדי).
מתחילים בהכנת מעיל התמיכה על צידו האחורי של המודל. מעיל התמיכה יוכן בעזרת פוליאוריתן Plasti-Paste.
השלב האחרון לפני התחלת הכנת מעיל התמיכה הוא הכנת תעלה או מפתח נעילה שיחזקו את נעילת חלקי מעיל התמיכה.
פוליאוריתן קשיח Plasti-Paste ידבק לשכבת ה גומי פוליאוריטן Brush-On, לכן מורחים גם חומר הפרדה וגם חומר אטימה Sonite® II. מתחילים במריחת הSonite® II, יש לחכות 15 דקות עד שהחומר יתייבש לפני שמרססים את חומר ההפרדה.
מרססים חומר הפרדה על בסיס סיליקון Universal® Mold Release על כל משטחי המודל (כולל הבסיס).

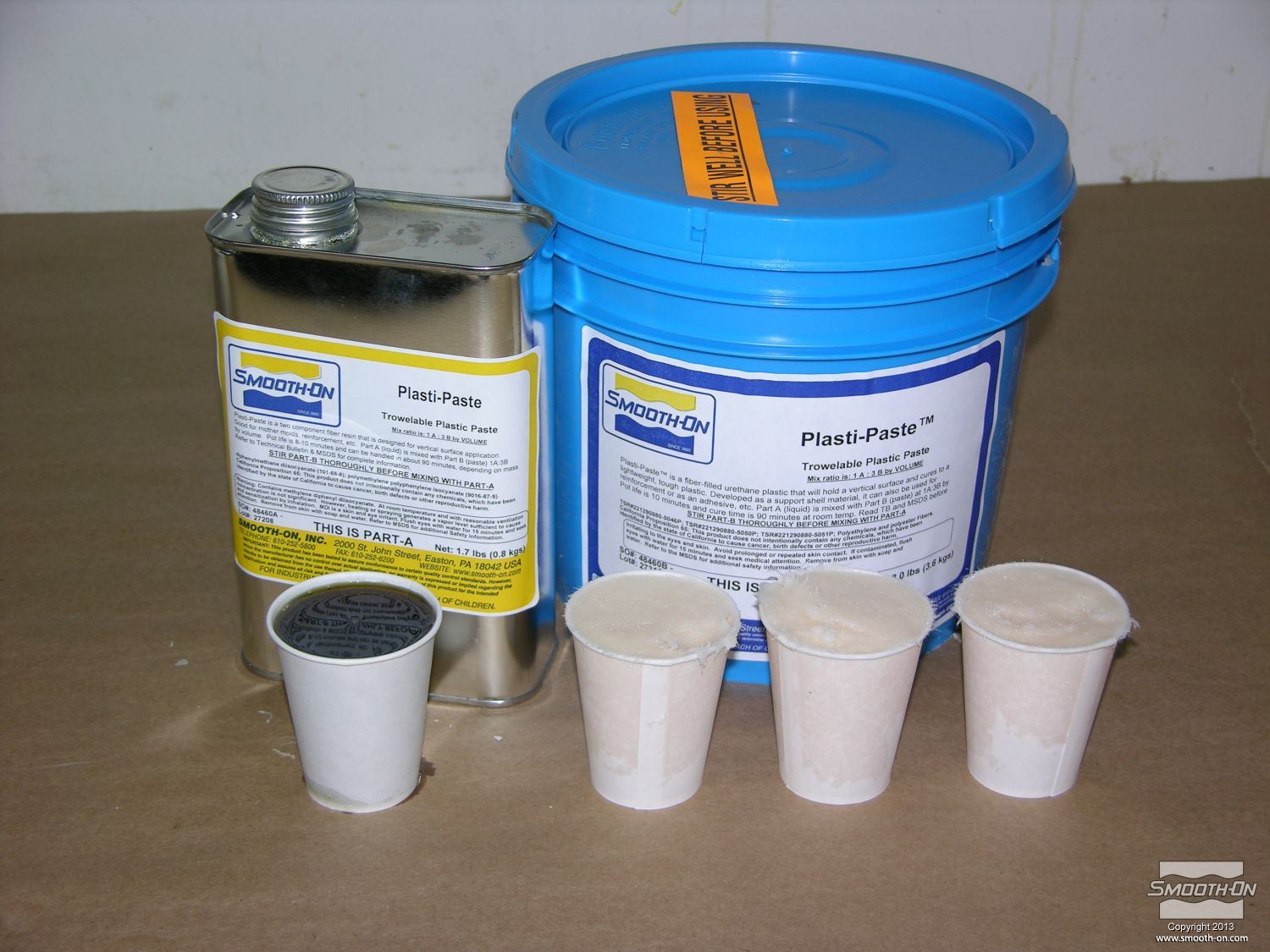

מודדים את מרכיבי ה פוליאוריתן קשיח למריחה Plasti-Paste® ביחס ערבוב של 1A:3B לפי נפח.
מערבבים ביסודיות את הבסיס והמקשה של הפוליאוריתן Plasti-Paste®.

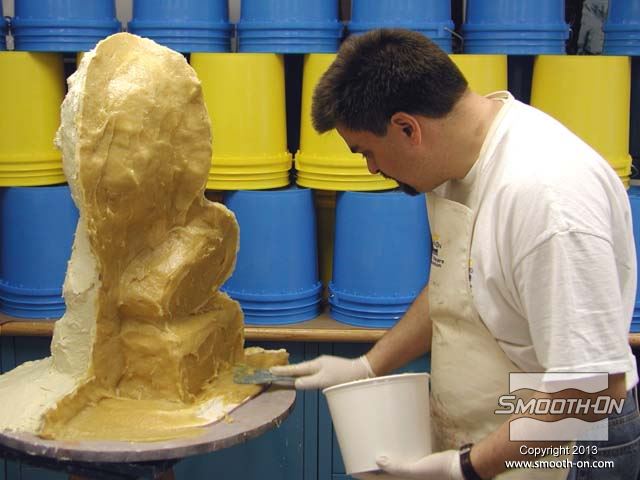

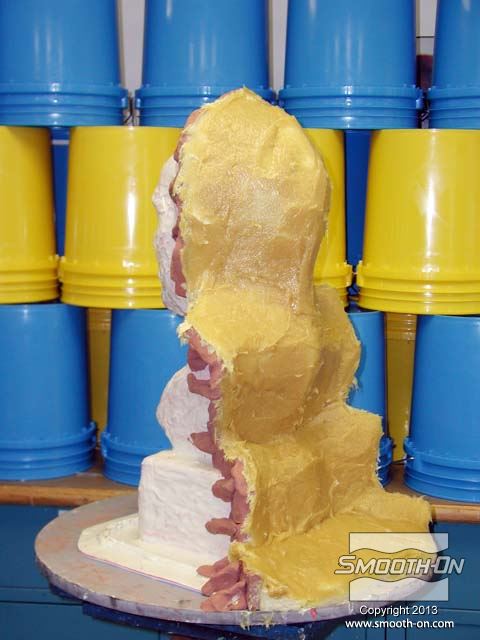

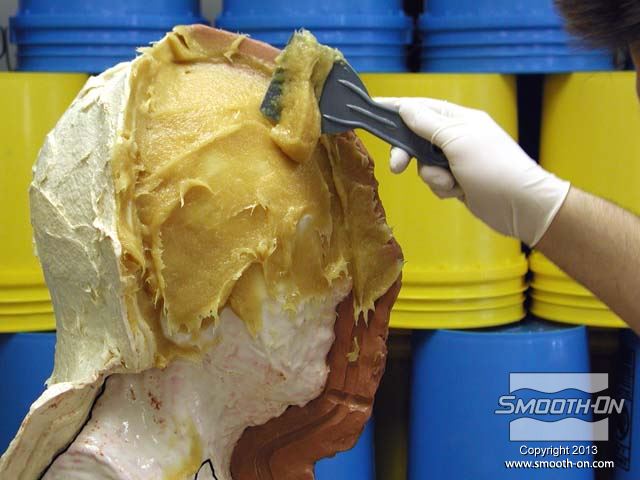

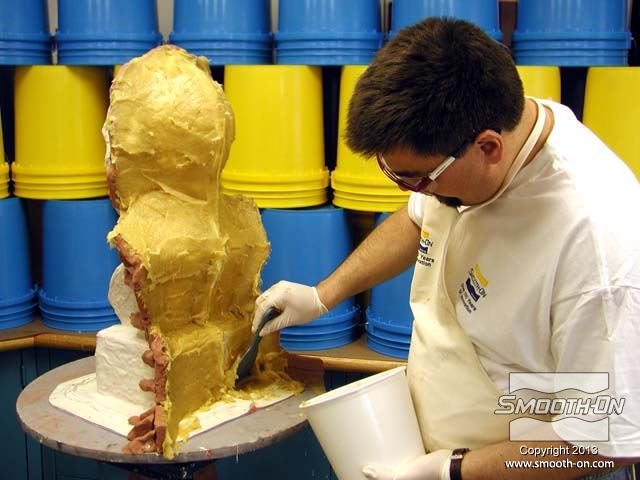

מורחים את הפוליאוריתן Plasti-Paste® II על כל משטחי המודל, עד לקו הסימון החיצוני של התבנית (בבסיס). פוליאוריתן למריחה Plasti-Paste® II מסוגל להחזיק את עצמו במשטח אנכי טוב יותר מכל פלסטיק אחר בשוק!
מכסים את כל המודל באופן אחיד בשכבת הPlasti-Paste® II. מעיל התמיכה הגמור צריך להיות לפחות בעובי של 1 ס"מ. בתהליך העבודה צריך לערבב בכל מנה רק את כמות החומר שניתן למרוח ב10 דקות! פוליאוריתן Plasti-Paste® II נדבק לעצמו מצויין כך שאין סיבה לדאוג, תמיד ניתן לע

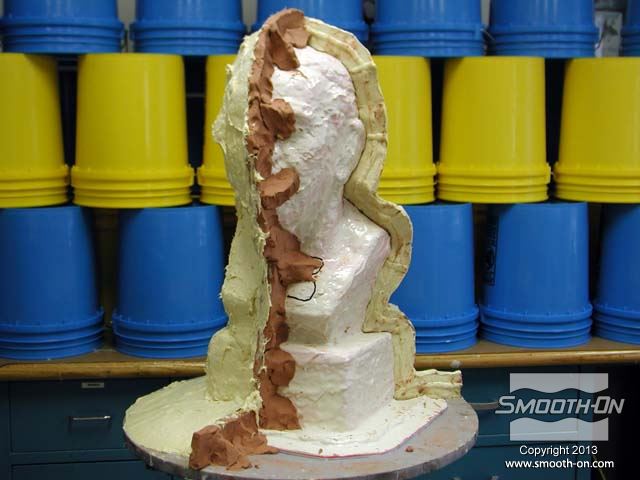

מניחים לחלק הראשון של מעיל התמיכה להתמצק במשך 90 דקות. במהלך ההתמצקות החומר יהפך מכהה לבהיר יותר.

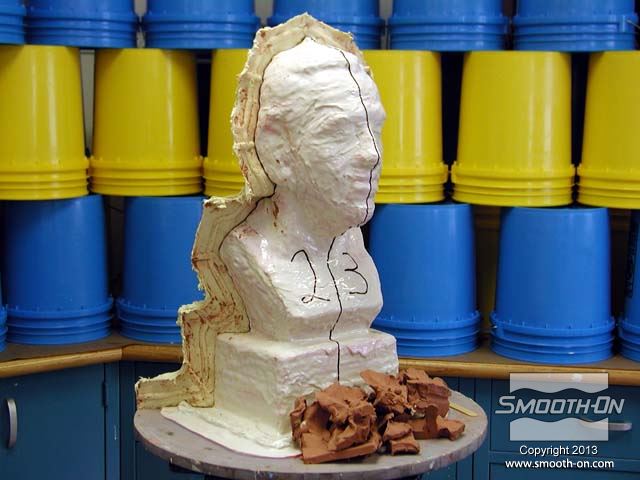

לאחר 90 דקות מסירים את קו ההפרדה מהחימר מחצי מעיל התמיכה הראשון.

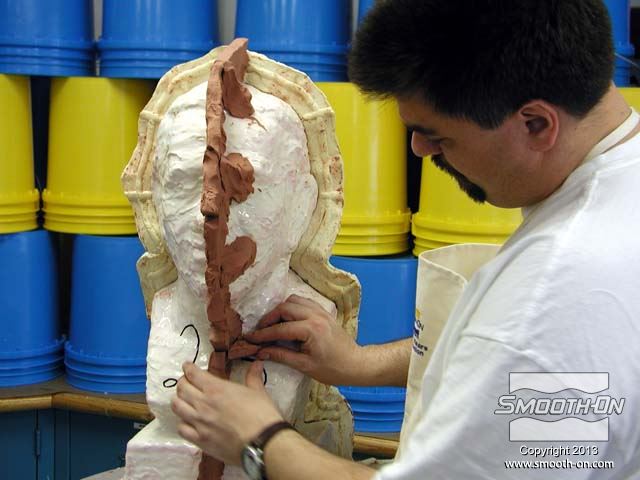

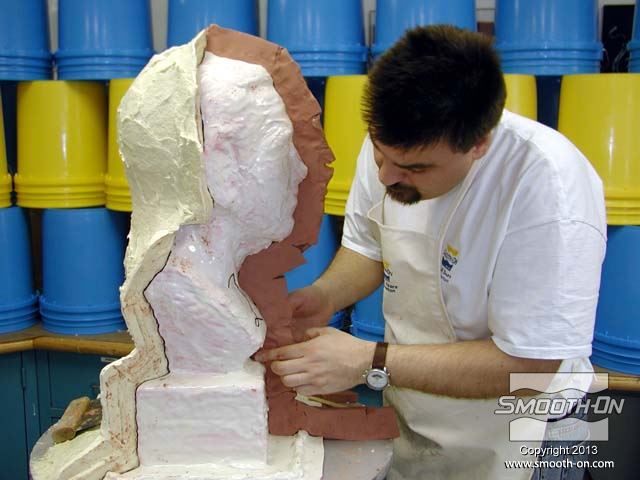

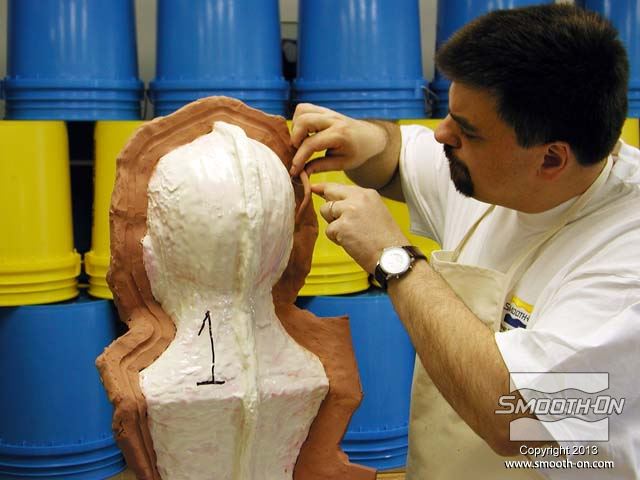

בונים קו הפרדה נוסף מחימר LBT/NSP לאורך קו הסימון שיורד במרכז פני המודל.
בונים תמיכה לקו ההפרדה מפיסות חימר כמו קודם.

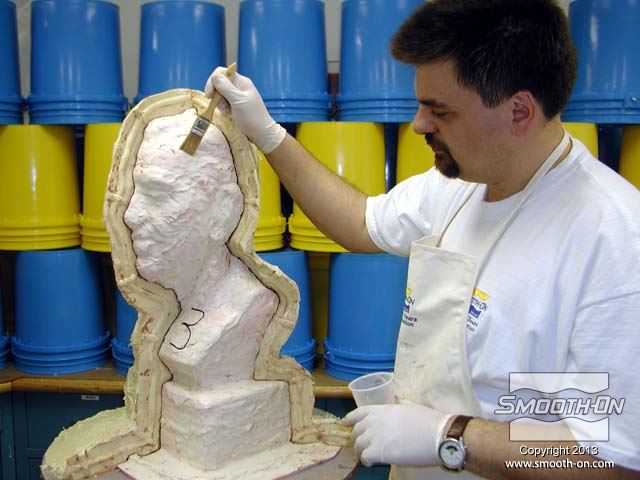

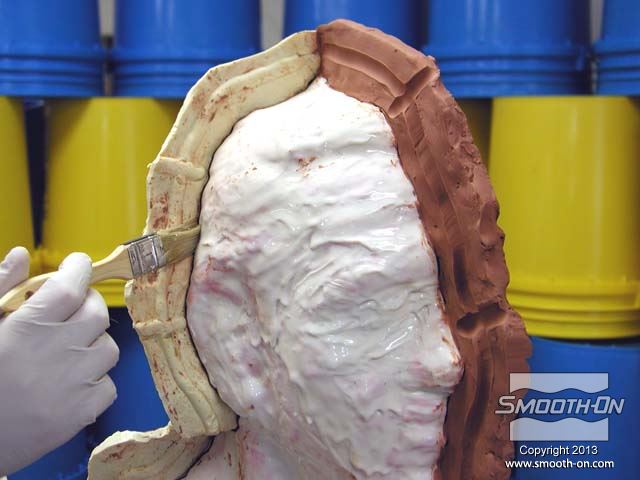

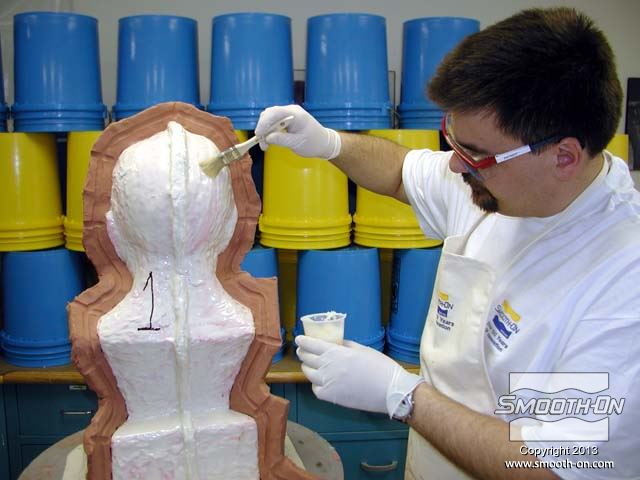

מורחים על המודל ועל קו ההפרדה חומר אטימה Sonite Wax ומחכים 15 דקות שיתייבש.

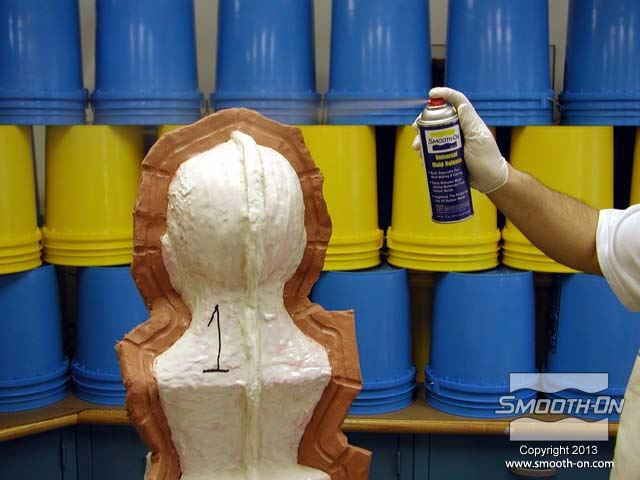

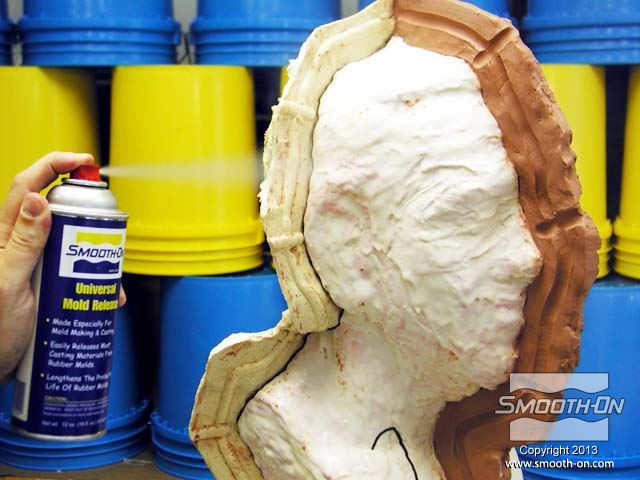

מרססים חומר הפרדה Universal® Mold Release על כל משטחי המודל.

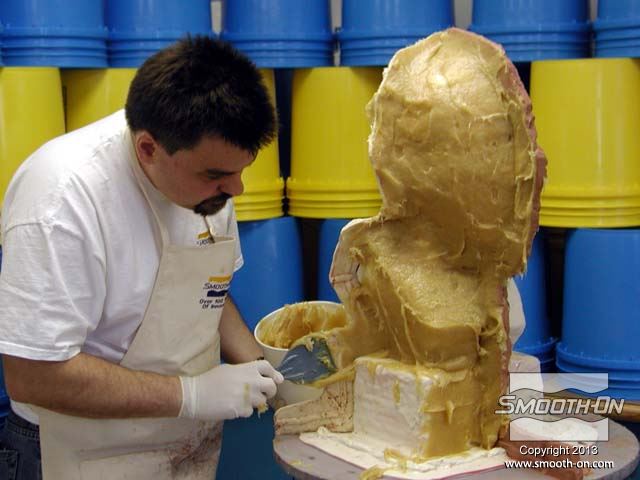

מודדים ומערבבים את הפוליאוריטן Plasti-Paste כמו קודם ומתחילים בהכנת חלק מעיל התמיכה השני.
יוצרים שכבה של פוליאוריתן Plasti-paste בעובי שלפחות 1 ס"מ.
מניחים לחלק השני של מעל התמיכה להתמצק במשך 90 דקות.
מסירים את קו ההפרדה מהחימר וחושפים את הפוליאוריתן של שני חלקי המעיל המוכנים. מורחים חומר אטימה על המודל ועל משטחי הPlasti-Paste החשופים.

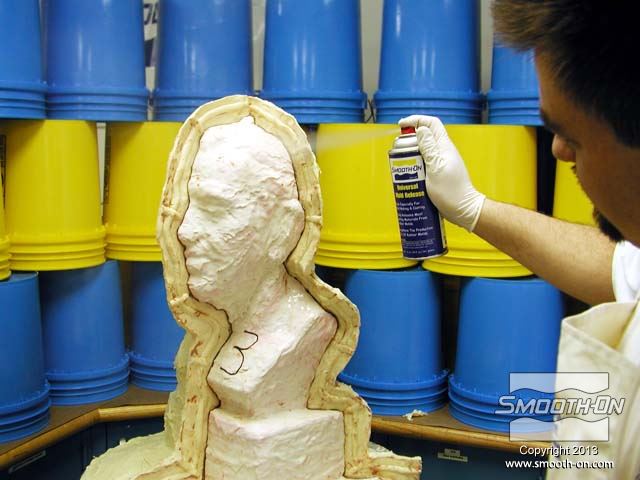

מרססים חומר הפרדה לתבניות Universal® Mold Release על כל משטחי המודל.
מודדים ומערבבים את הפוליאוריטן Plasti-Paste כמו קודם ומתחילים בהכנת חלק מעיל התמיכה השלישי. לאחר שמסיימים לכסות את המודל מניחים לחומר להתמצק במשך 90 דקות לפני שמתחילים בפתיחת מעיל התמיכה וחליצת המודל המקורי.

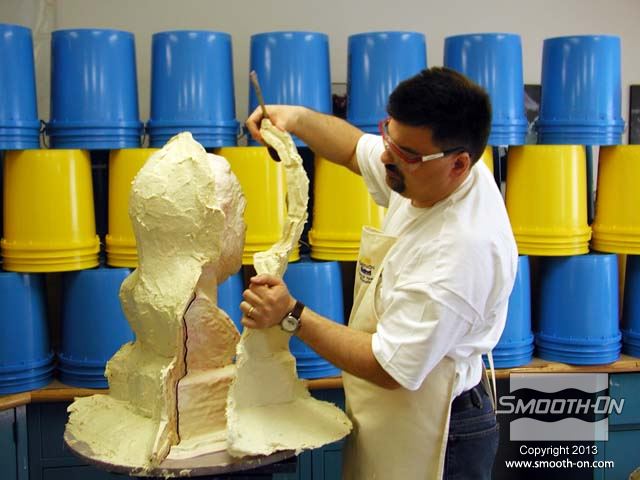

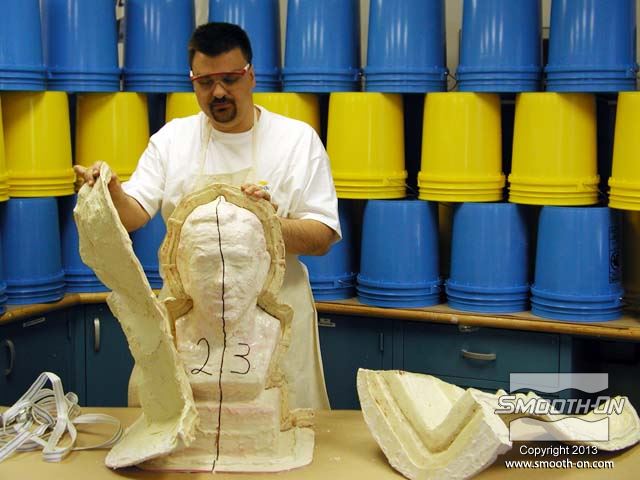

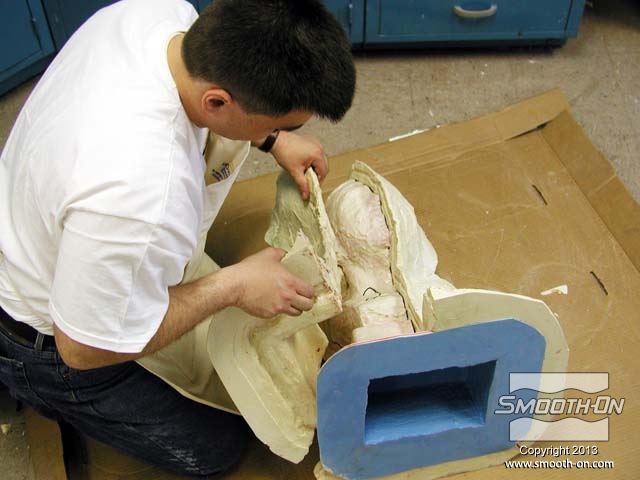

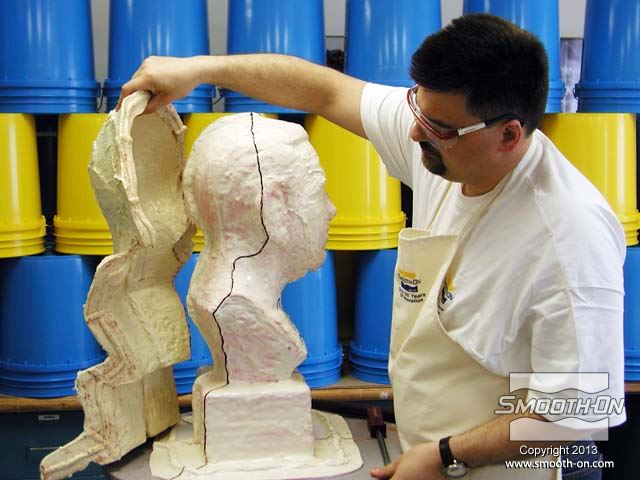

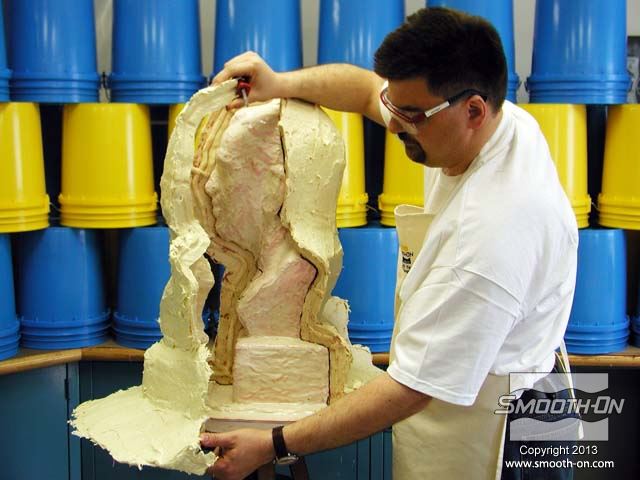

הסרת מעיל התמיכה: משתמשים במברג ופטיש כדי להפריד לאט את חלקי מעיל התמיכה השונים.
מסירים את חלק 3 של מעיל התמיכה.
מסירים את חלק 2 של מעיל התמיכה.
מסירים את החלק האחרון של מעיל התמיכה.

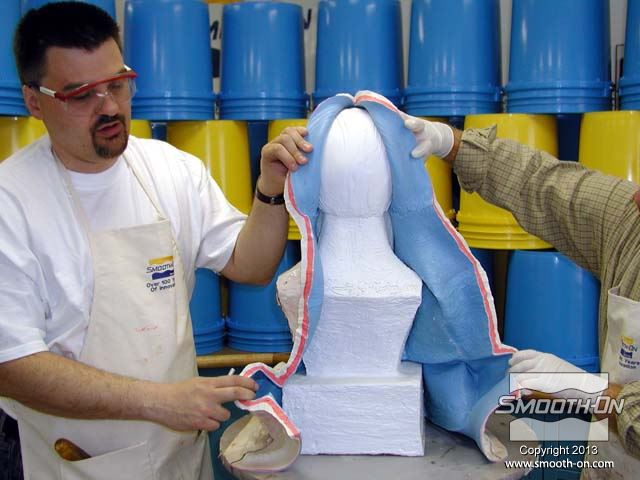

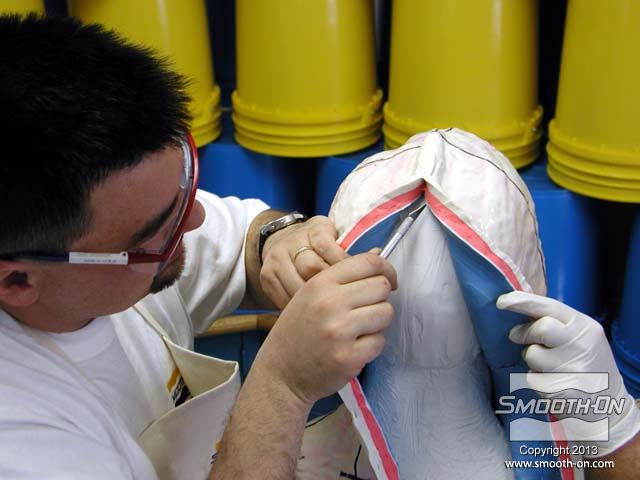

בעזרת סכין חד, חותכים בזהירות את תבנית ה גומי פוליאוריתן Brush-On לאורך קו התפר המעובה. מומלץ לבצע שלב זה בעזרת אדם נוסף שמחזיק את התבנית פתוחה.
חותכים את הגומי לאורך הקו עד לחלק העליון בראש המודל.
כעת אפשר לחלוץ בזהירות את המודל.

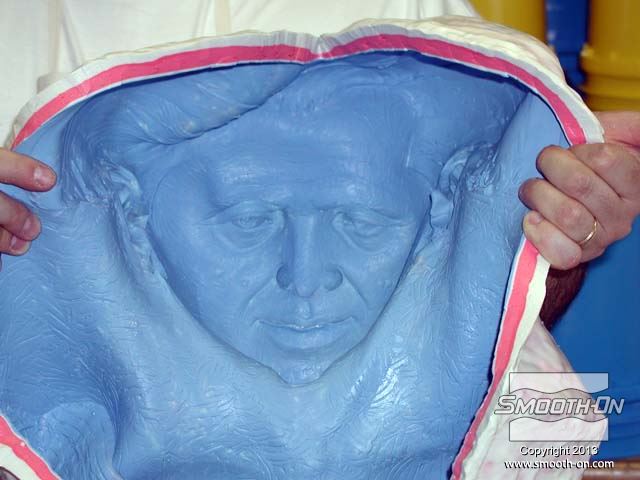

תבנית ה פוליאוריטן Brush-On העתיקה במדוייק את פרטי המודל המקורי.

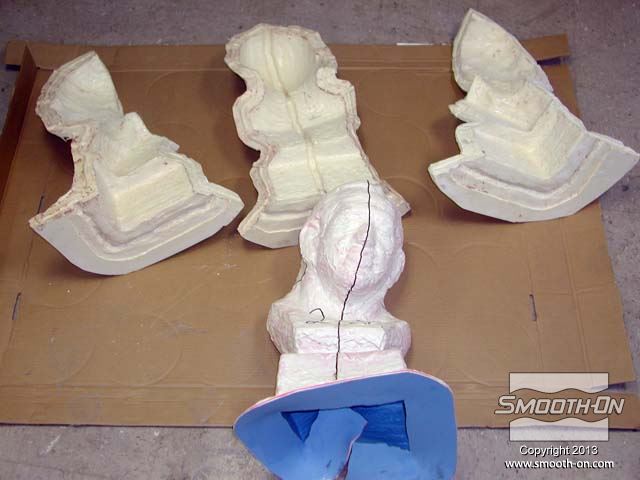

מסדרים את כל חלקי התבנית ומעיל התמיכה כהכנה לתהליך היציקה.

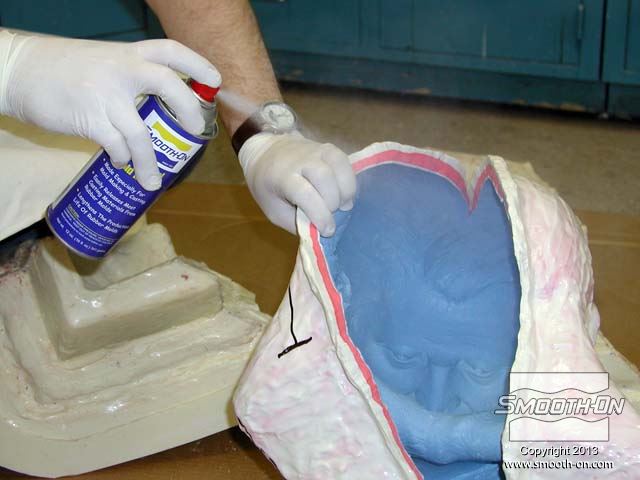

יציקה: מרססים חומר הפרדה לתבניות Universal בתוך תבנית הגומי. מרססים חומר הפרדה גם בתוך מעיל התמיכה למקרה של דליפת חומר.
ממקמים את התבנית בתוך מעיל התמיכה של ה Plasti-Paste. קו התפר של תבנית הגומי מתיישב במדוייק בתעלות הנעילה של מעיל התמיכה.

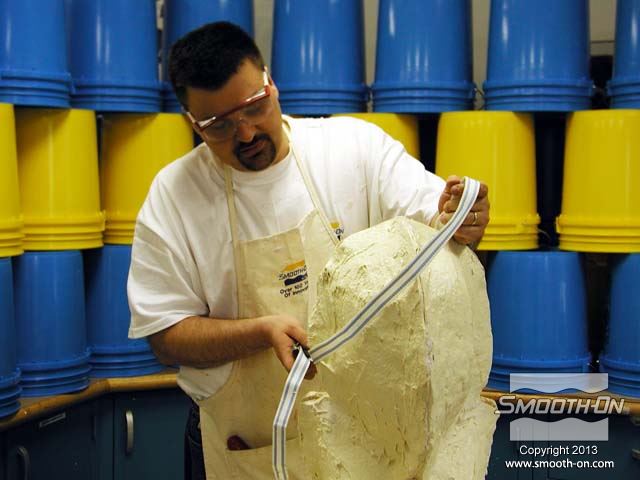

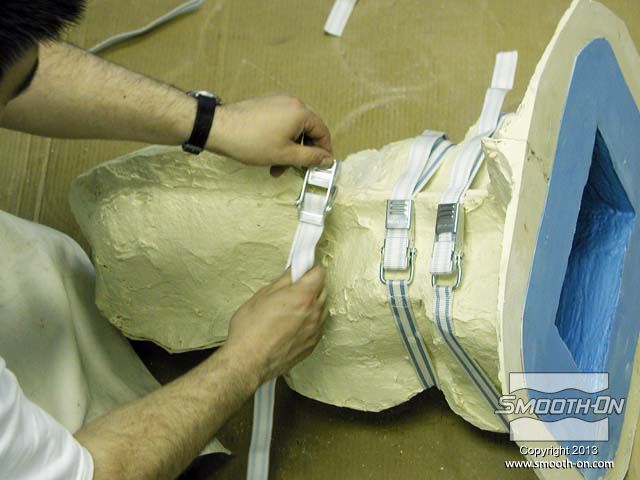

סוגרים את מעיל התמיכה על התבנית ומאבטחים בעזרת רצועה.

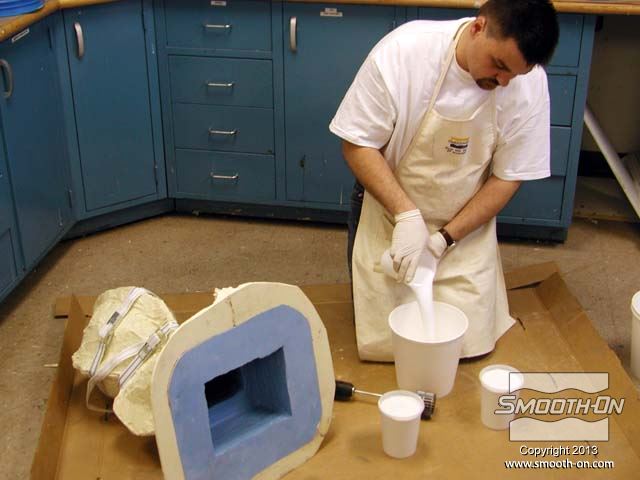

עבור היציקה משתמשים בגבס מחוזק בפולימר Matrix® NEO. חומר זה הוא נוח ופשוט לעבודה ומתמצק לגבס חזק וקשיח. יחס הערבוב של החומר הוא 2A:1B לפי נפח.

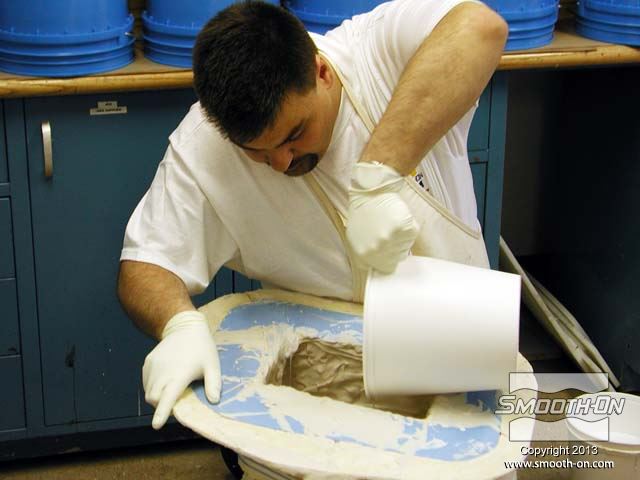

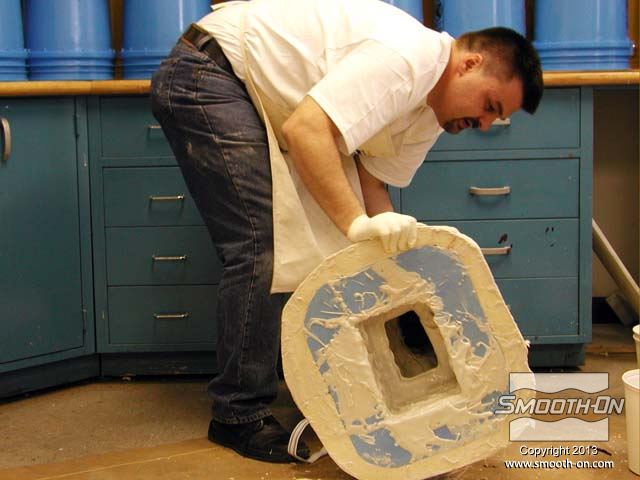

המטרה היא ליצור יציקה חלולה וקלת משקל. שופכים את ה גבס מחוזק בפולימר Matrix® NEO אל התבנית ומתחילים לסובב אותה כך שהחומר מכסה את כל המשטחים בה.
מסובבים את התבנית וכך בונים את שכבות ה גבס מחוזק פולימר Matrix® NEO אחד על גבי השניה.
מכינים מנות נוספות של גבס מחוזק פולימר Matrix® NEO ושופכים אל התבנית עד שמגיעים לעובי הרצוי.
לאחר שיוצקים ומסובבים את שכבת גבס Matrix® NEO האחרונה, מניחים לכל השכבות להתמצק לפחות במשך שעה.
מסירים את חלקי מעיל התמיכה השונים

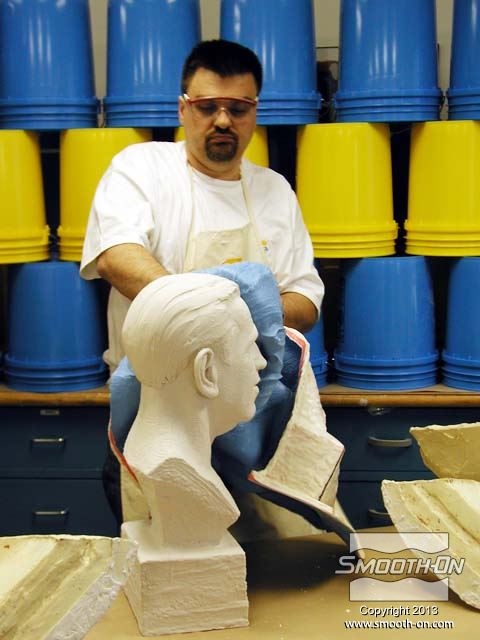

בעדינות, פותחים את חלקה האחורי של תבנית הגומי פוליאוריתן Brush-On...
ומסירים אותה מהיציקת הגבס המחוזק Matrix® NEO.
היציקה היא העתק מושלם של המודל המקורי וכעת ניתן ליצוק בתבנית שוב.

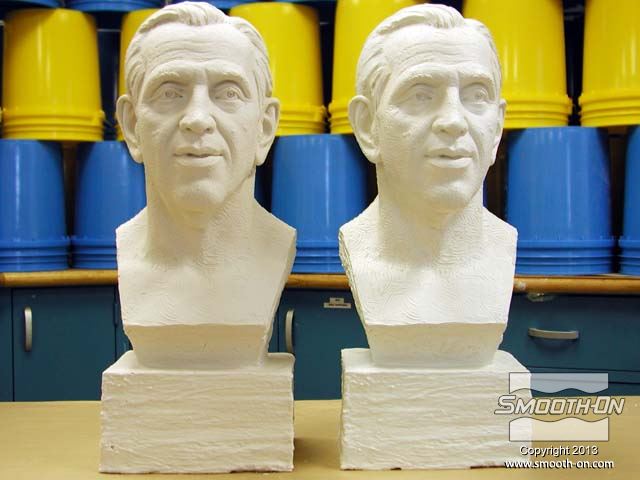

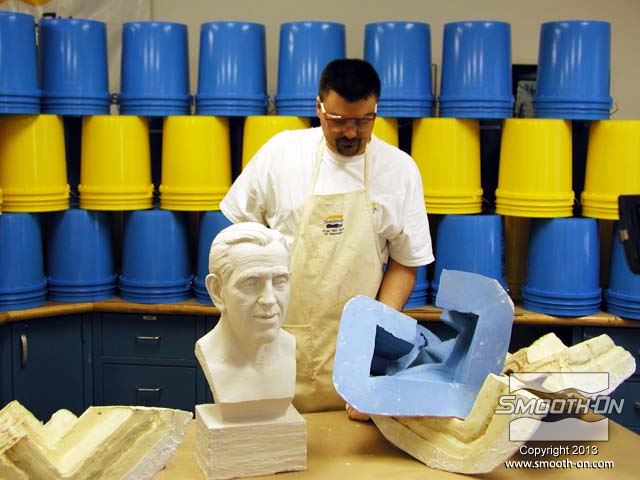

בתמונה - היציקה מוצגת ליד המודל המקורי. תבנית ה גומי פוליאוריתן Brush-On® 40 העתיקה את כל פרטי המודל המקורי.
