הכנת תבנית ויציקה של מגן רומי, בעזרת גומי סיליקון למריחה ReBound 40 ובצק אפוקסי קל משקל Free Form.
![](/Cermat2013/UploadFiles/PGallery/7450.jpg)

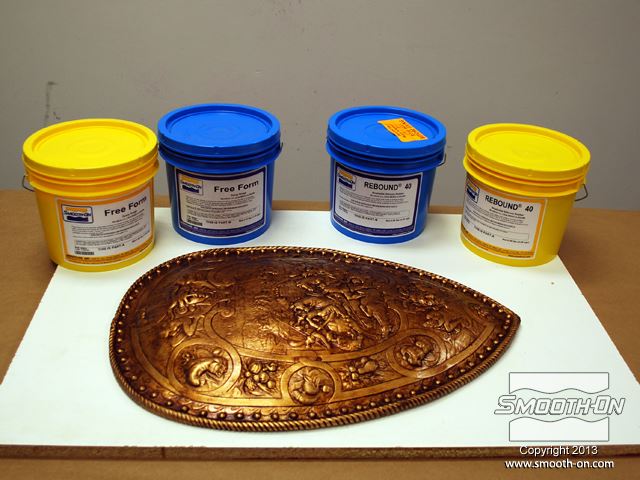

המודל אותו מעתיקים הוא מגן רומאי מעוטר.
![](/Cermat2013/UploadFiles/PGallery/7451.jpg)

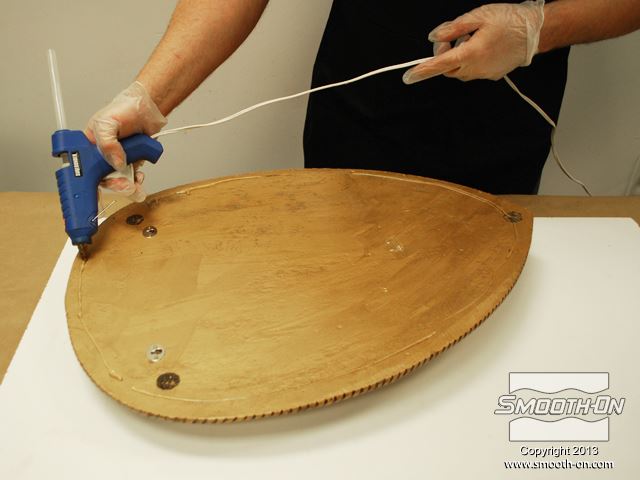

שמים דבק חם על גב המגן כדי להדביק אותו ללוח מלאמין.
![](/Cermat2013/UploadFiles/PGallery/7452.jpg)

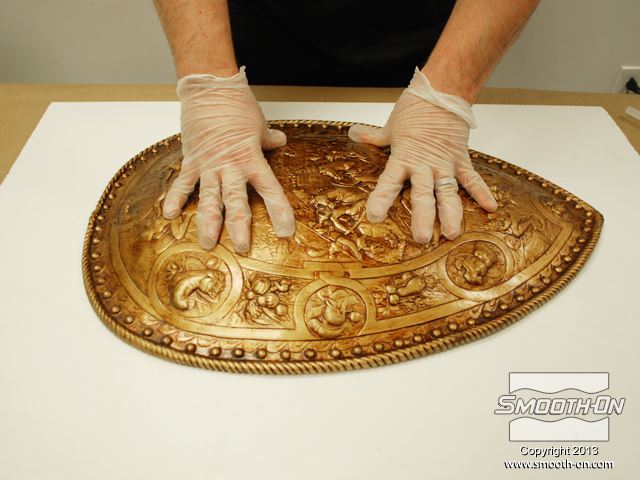

לוחצים את המגן על גבי הלוח כדי להבטיח שישר במקומו בזמן תהליך הכנת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7453.jpg)
חומר ההפרדה בו משתמשים עבור ה סיליקון למריחה Rebound 40 בהדגמה הזו הוא Ease Release 200.
![](/Cermat2013/UploadFiles/PGallery/7454.jpg)

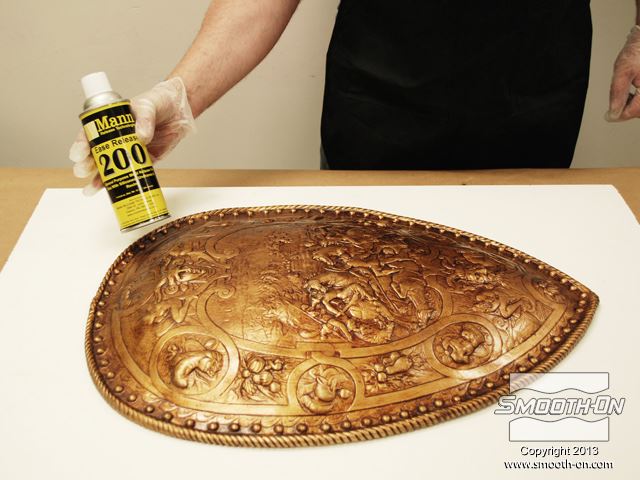

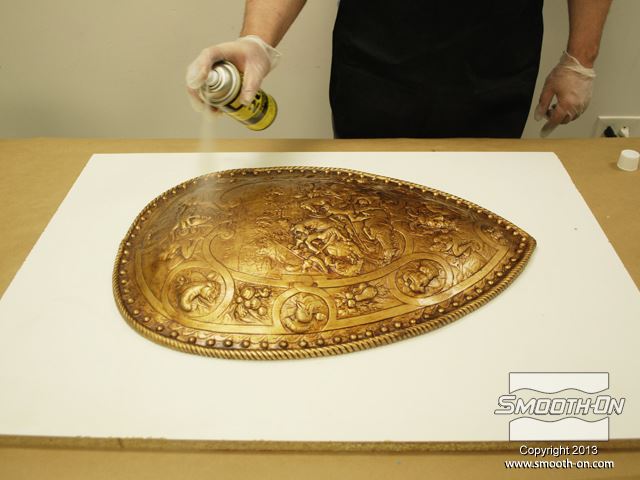

מרססים שכבה דקה של חומר ההפרדה לתבנית סיליקון Ease Release® 200 על כל משטחי המודל כדי לאפשר שחרור קל של הפוליאוריתן בהמשך.
![](/Cermat2013/UploadFiles/PGallery/7455.jpg)

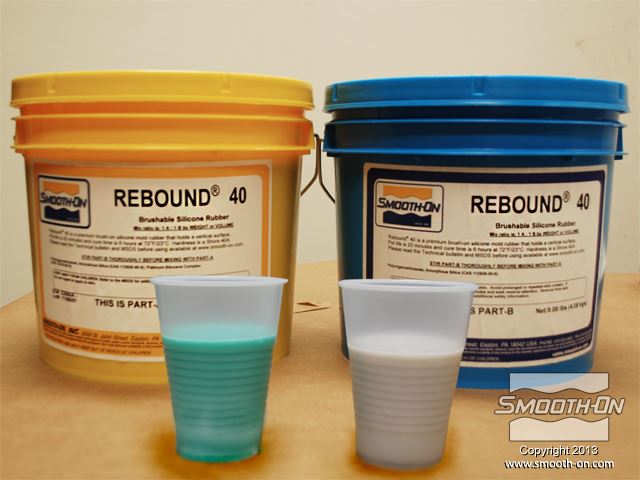

מודדים את שני החלקים של סיליקון למריחה Rebound 40. יחס הערבוב הוא 1:1 לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/7456.jpg)

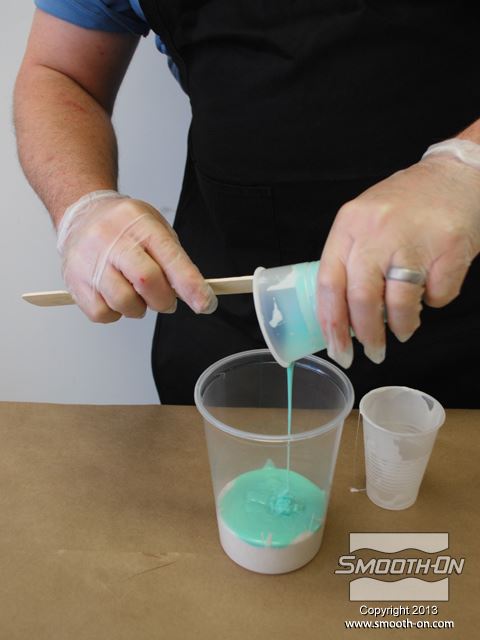

שופכים את שני המרכיבים של הRebound 40 למיכל ערבוב נקי.
![](/Cermat2013/UploadFiles/PGallery/7457.jpg)

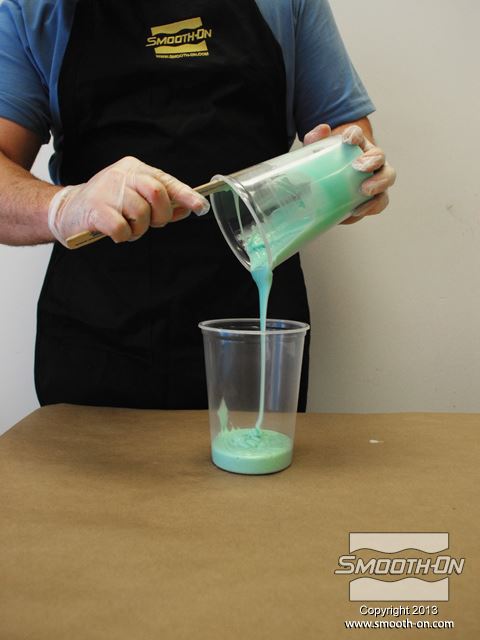

שופכים את החומר למיכל אחר ומערבבים שוב עד שמתקבל המרקם הרצוי.
![](/Cermat2013/UploadFiles/PGallery/7458.jpg)

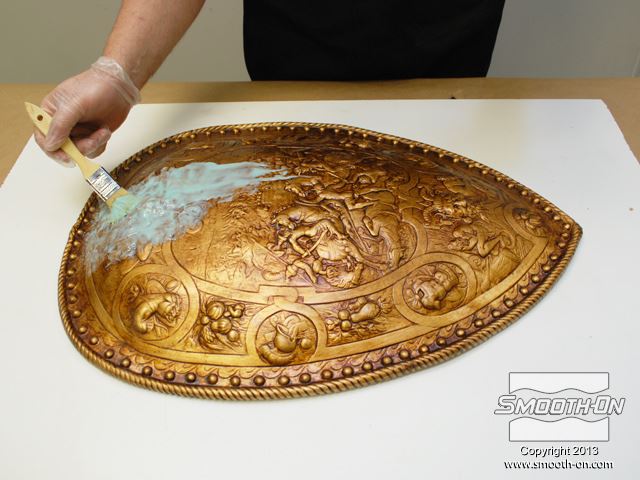

מורחים שכבה ראשונה של סיליקון למריחה Rebound 40 על המגן.
![](/Cermat2013/UploadFiles/PGallery/7459.jpg)
מורחים שכבה דקה של גומי סיליקון למריחה Rebound 40 על כל משטחי המודל, גם על הלוח.
![](/Cermat2013/UploadFiles/PGallery/7460.jpg)

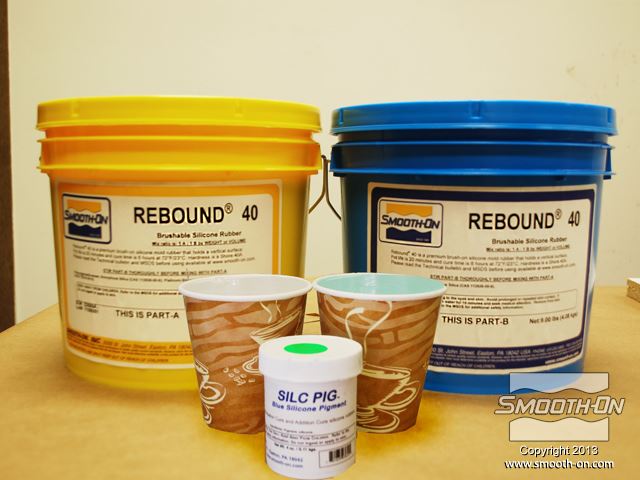

עבור שכבת הכיסוי השניה משתמשים גם בפיגמנט Silc Pig כחול, כדי לתת לה צבע שונה מהשכבה הראשונה על מנת לוודא את הכיסוי של השכבה התחתונה.
![](/Cermat2013/UploadFiles/PGallery/7461.jpg)
מוסיפים כמות קטנה של פיגמנט לסיליקון Silc Pig לתערובת הסיליקון Rebound 40. מערבבים את כל החומרים ביסודיות. משתמשים בשיטת הערבוב הכפול, כפי שנעשתה לשכבה הראשונה.
![](/Cermat2013/UploadFiles/PGallery/7462.jpg)

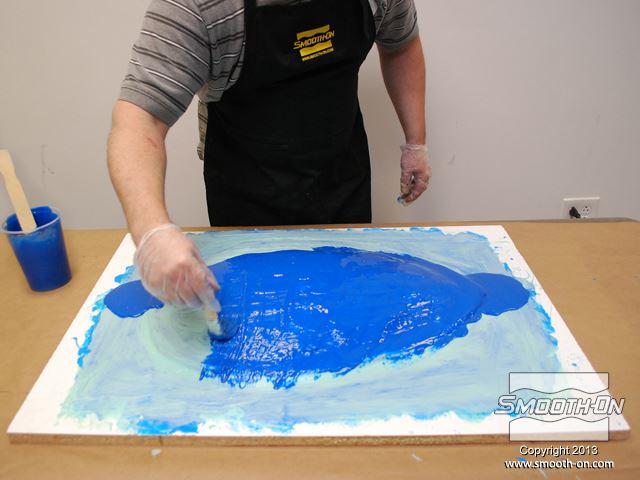

לאחר ערבוב החומרים, מורחים את השכבה השניה של הסיליקון למריחה על גבי השכבה הראשונה.
![](/Cermat2013/UploadFiles/PGallery/7463.jpg)

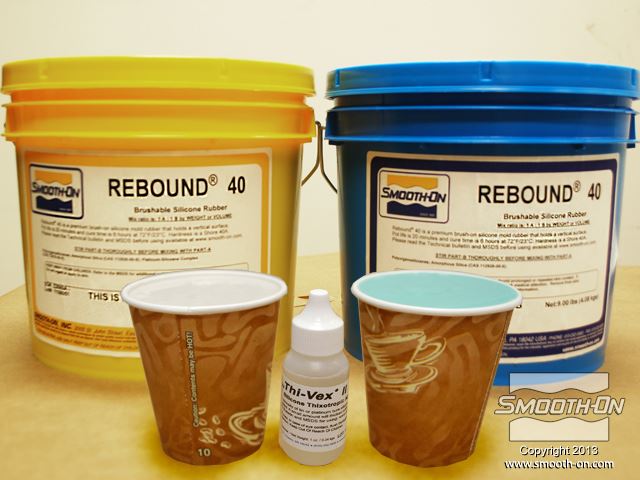

עבור שכבת הגומי הבא, משתמשים בחומר מסמיך לסיליקון Thi-Vex.
![](/Cermat2013/UploadFiles/PGallery/7464.jpg)

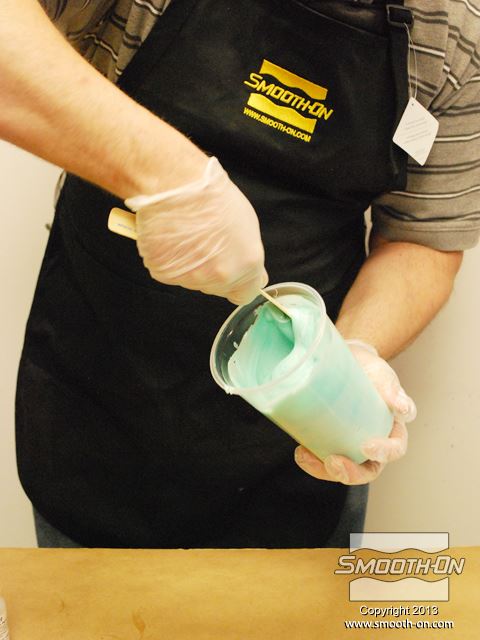

בעזרת מסמיך לסיליקון Thi-Vex ניתן להכין סיליקון עבה וסמיך (Thick) כדי למלא אנדרקאטים - מקומות עם זוויות שליליות ואזורים שעלולי להיות חלשים.
![](/Cermat2013/UploadFiles/PGallery/7465.jpg)

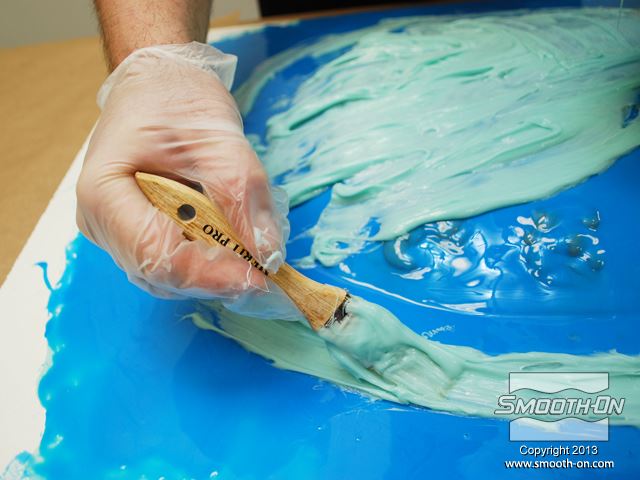

מורחים את גומי סיליקון עם המסמיך מסביב למגן, בקו התפר עם הלוח, כדי שקצה התבנית יהיה חזק ומסיבי.
![](/Cermat2013/UploadFiles/PGallery/7466.jpg)

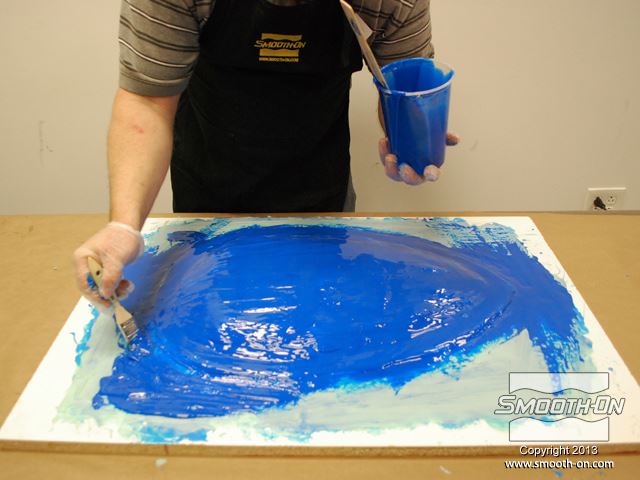

מורחים שכבה נוספת של סיליקון למריחה Rebound 40 עם פיגמנט אך לללא מסמיך על כל המגן ויוצרים כיסוי אחיד של החומר.
![](/Cermat2013/UploadFiles/PGallery/7467.jpg)

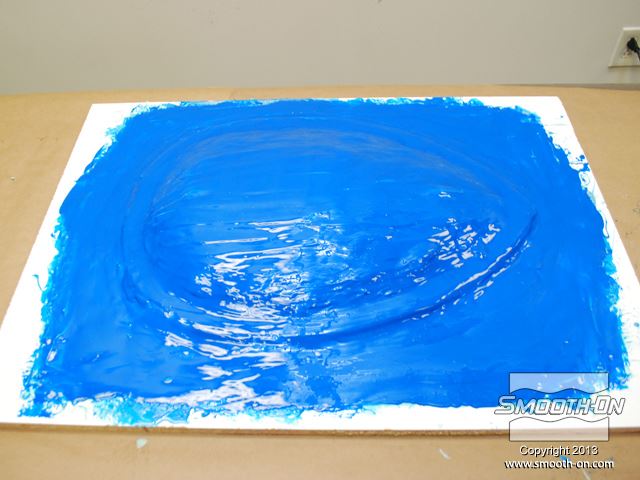

מניחים ל גומי סיליקון Rebound 40 להתמצק במשך 6 שעות.
![](/Cermat2013/UploadFiles/PGallery/7468.jpg)

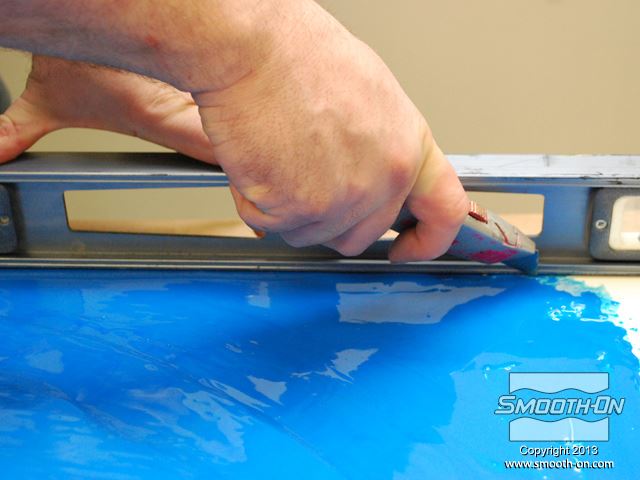

לאחר שהסיליקון מתמצק חותכים קצוות ישרים מסביב למגן בעזרת סכין יפנית וקצה ישר.
![](/Cermat2013/UploadFiles/PGallery/7469.jpg)

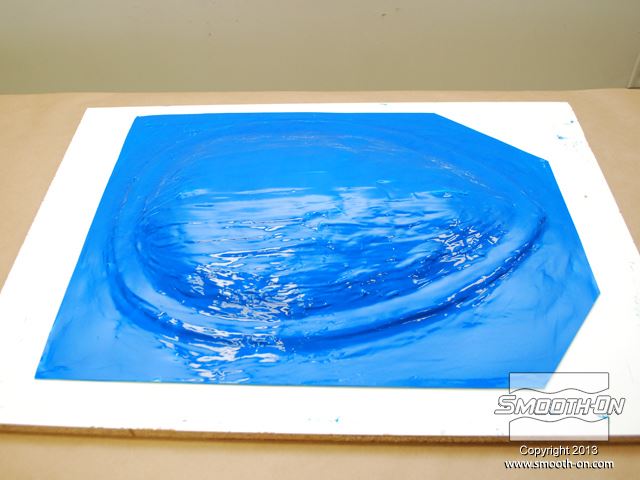

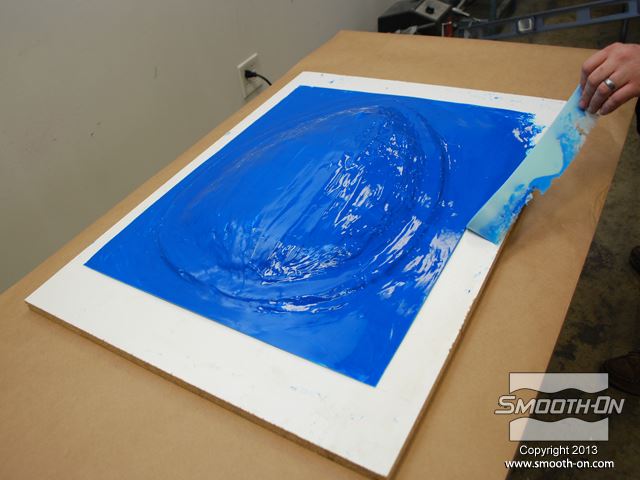

מקלפים את שאריות ה גומי סיליקון למריחה מהלוח.
![](/Cermat2013/UploadFiles/PGallery/7470.jpg)
תבנית ה גומי סיליקון Rebound 40 מוכנה להכנת מעיל תמיכה.
![](/Cermat2013/UploadFiles/PGallery/7471.jpg)

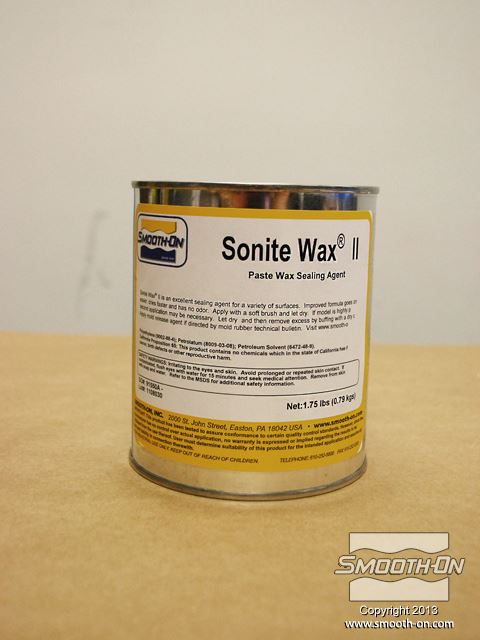

חומר הפרדה בו משתמשים בהדגמה זו הוא וקס משחתי Sonite Wax.
![](/Cermat2013/UploadFiles/PGallery/7472.jpg)

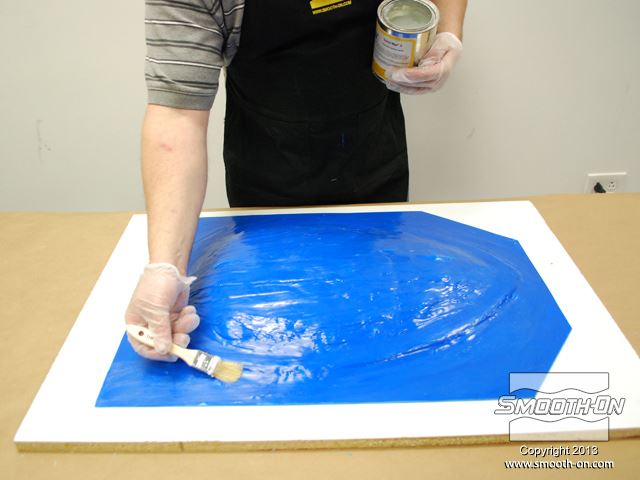

מורחים את חומר ההפרדה Sonite Wax על כל המשטחי הגומי והלוח.
![](/Cermat2013/UploadFiles/PGallery/7473.jpg)
מרססים שתי שכבות של חומר הפרדה על בסיס סיליקון Universal Mold Release® על כל המשטחים כדי לאפשר חליצה קלה של מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/7474.jpg)
בצק אפוקסי Free Form נבחר להכנת מעיל התמיכה מכיוון שהוא חזק וקל במיוחד.
![](/Cermat2013/UploadFiles/PGallery/7475.jpg)

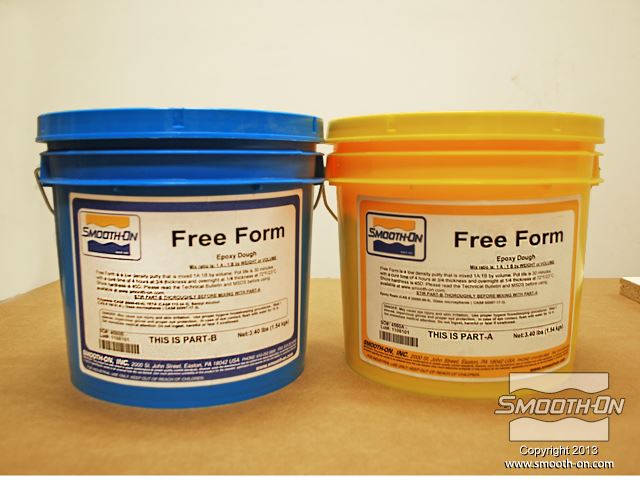

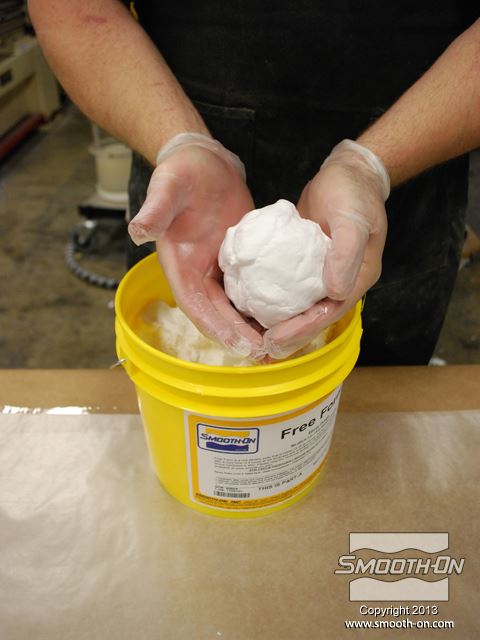

בצק אפוקסי Free Form הוא קל ביותר ופשוט לעבוד איתו ביד.
![](/Cermat2013/UploadFiles/PGallery/7476.jpg)

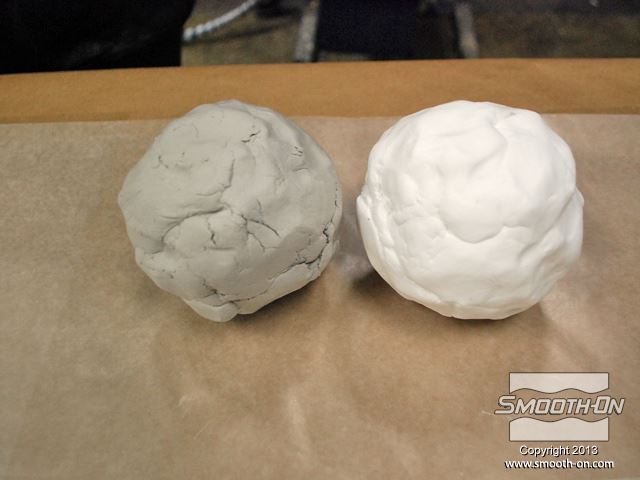

מודדים כמות שווה של שני מרכיבי בצק האפוקסי Free Form לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/7477.jpg)

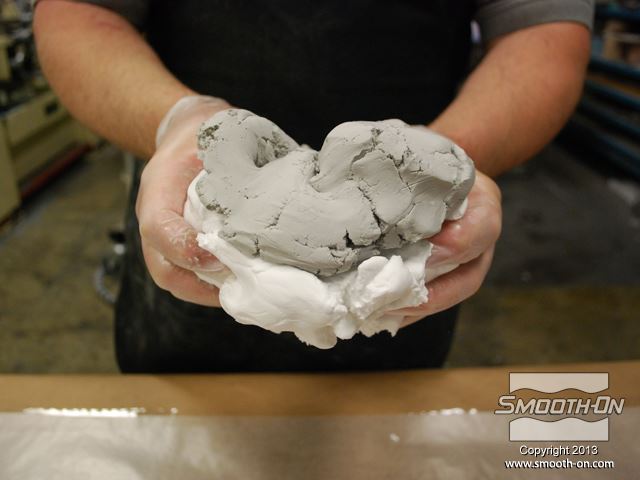

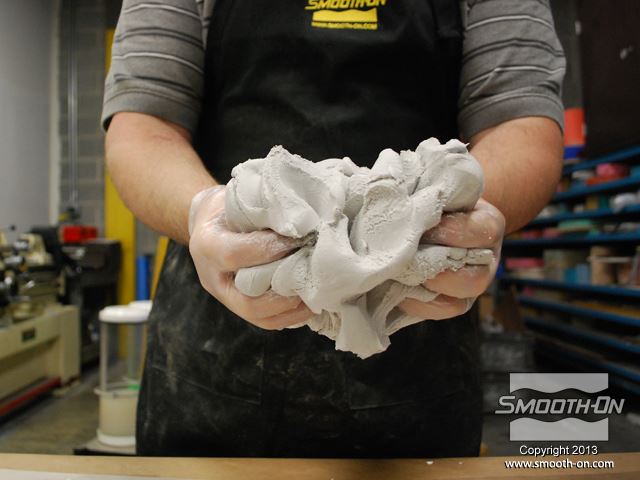

מערבבים ביד את שני חלקי בצק אפוקסי קל משקל Free Form.
![](/Cermat2013/UploadFiles/PGallery/7478.jpg)
כאשר מתקבל צבע אחיד הבצק מעורבב כהלכה.
![](/Cermat2013/UploadFiles/PGallery/7479.jpg)

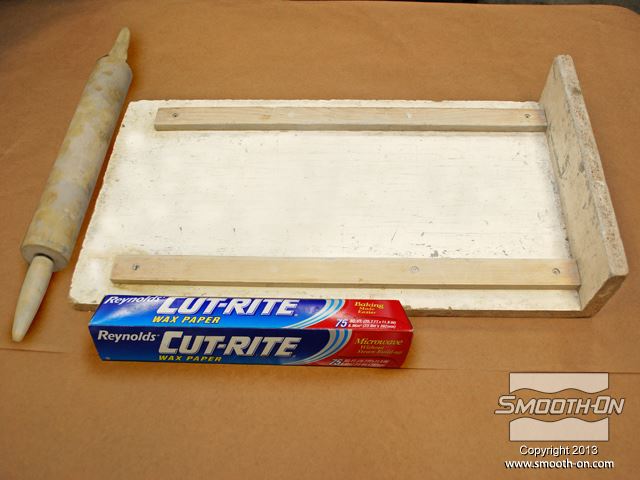

כדי לרדד את בצק האפוקסי משתמשים בקרש, מארוך ונייר שעווה.
![](/Cermat2013/UploadFiles/PGallery/7480.jpg)
מניחים חתיכת נייר שעווה על הקרש ולוחצים את הבצק על הנייר.
![](/Cermat2013/UploadFiles/PGallery/7481.jpg)

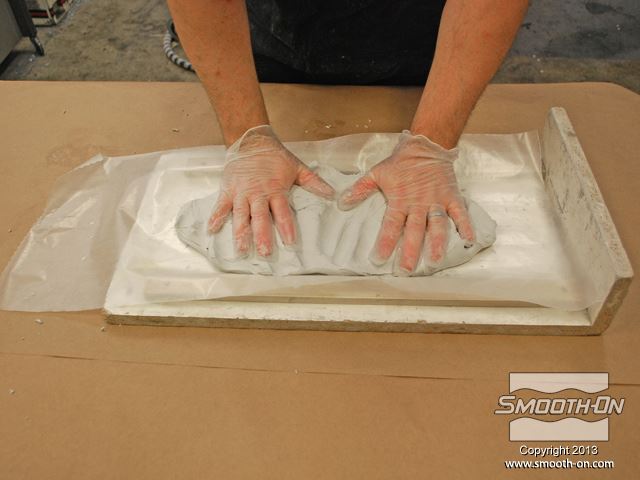

מניחים חתיכה נוספת של נייר שעווה על הבצק ומתחילים לרדד אותו בעזרת המארוך לקבלת עובי אחיד.
![](/Cermat2013/UploadFiles/PGallery/7482.jpg)

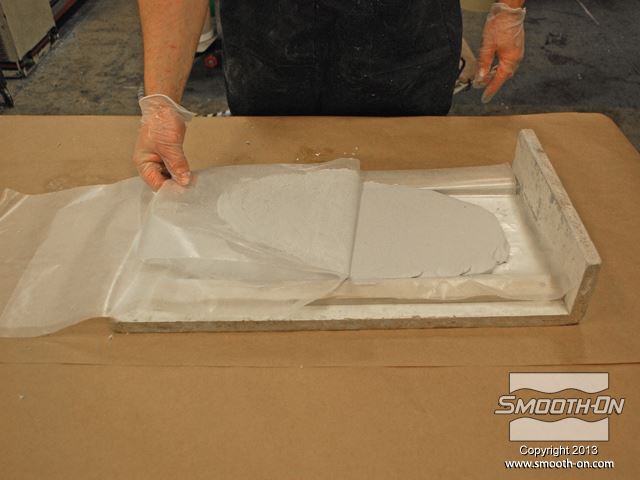

מסירים את שכבת נייר השעווה העליונה וחושפים את בצק האפוקסי החלק. עובי הבצק הרצוי הוא כ1 ס"מ.
![](/Cermat2013/UploadFiles/PGallery/7483.jpg)

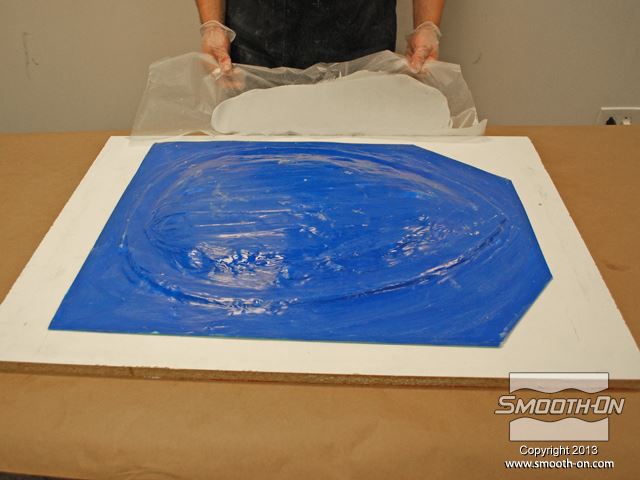

ממקמים את בצק האפוקסי Free Form (כשנייר השעווה עוד עליו) על תבנית הגומי, כדי ללחוץ אותו למקומו.
![](/Cermat2013/UploadFiles/PGallery/7484.jpg)

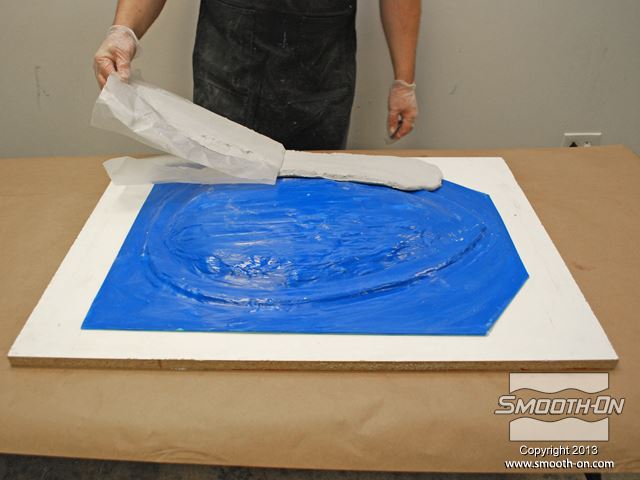

לוחצים את הבצק על התבנית ומסירים את נייר השעווה.
![](/Cermat2013/UploadFiles/PGallery/7485.jpg)

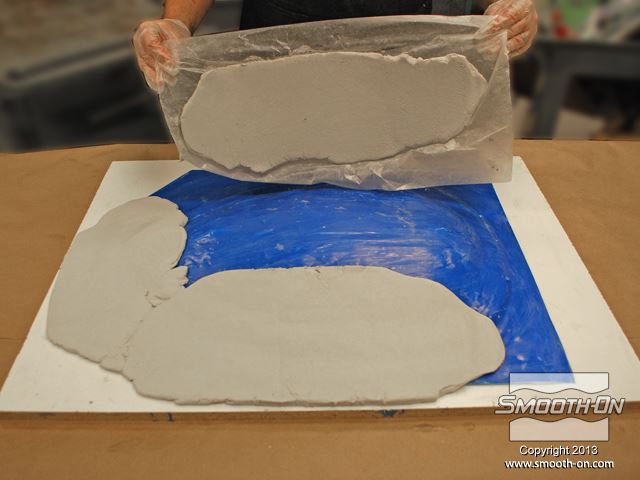

חוזרים על שיטה זו עד שכל משטחי התבנית מכוסים ב בצק אפוקסי Free Form.
![](/Cermat2013/UploadFiles/PGallery/7486.jpg)
חותכים עודפי חומר מ בצק אפוקסי Free Form בעזרת מקל עץ בזמן שהוא עדיין לא התמצק לחלוטין.
![](/Cermat2013/UploadFiles/PGallery/7487.jpg)

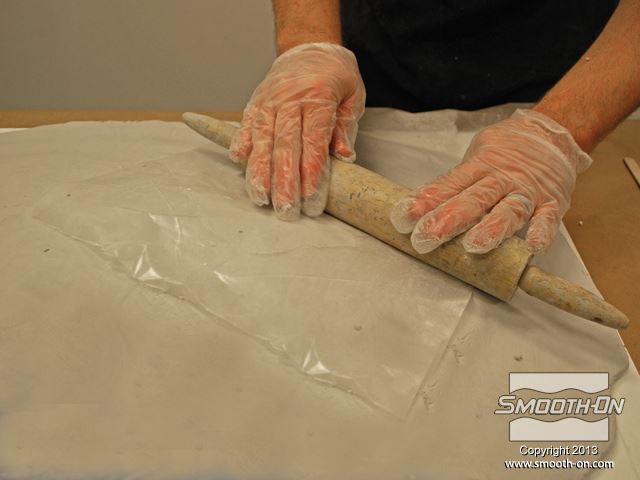

אפשר לכסות את כל התבנית בנייר שעווה ואז לעבור עם המארוך כדי לחסל את התפרים ולקבל תבנית אחידה ויפה.
![](/Cermat2013/UploadFiles/PGallery/7488.jpg)

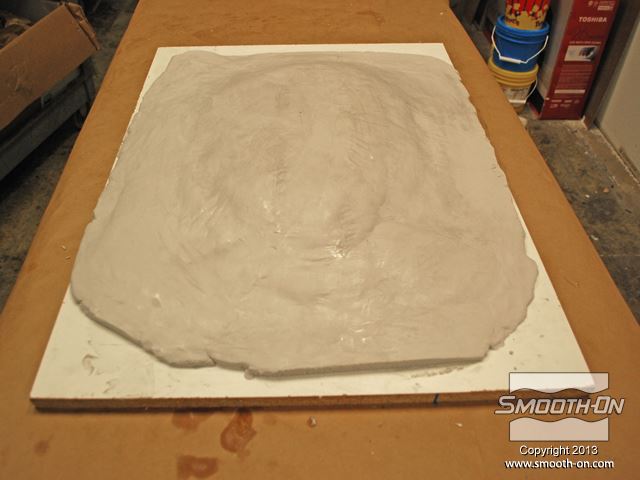

התבנית נטולת התפרים מוכנה לשלב הבא בתהליך.
![](/Cermat2013/UploadFiles/PGallery/7489.jpg)

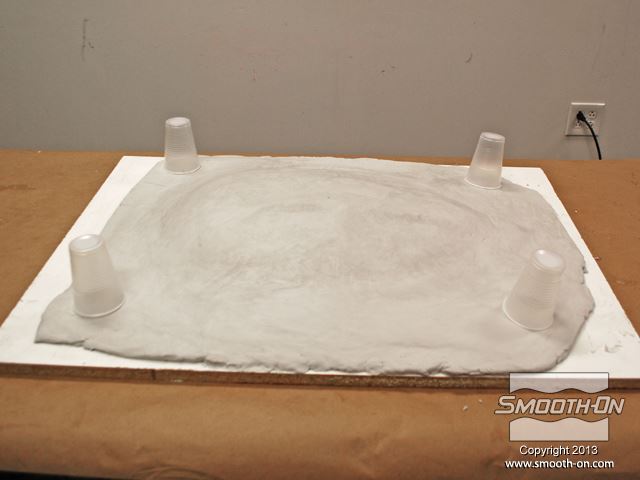

ממקמים 4 כוסות פלסטיק בפינות הבצק כדי להעריך את המיקום הנכון עבור רגלי התמיכה לתבנית.
![](/Cermat2013/UploadFiles/PGallery/7490.jpg)

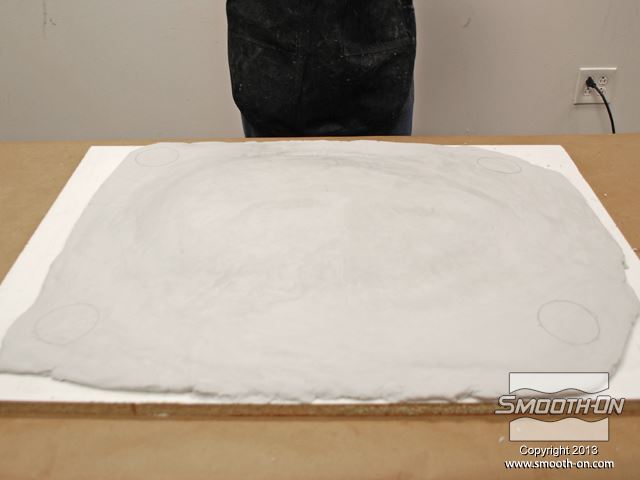

סימני הכוסות על גבי בצק האפוקסי Free Form מסמנים היכן יהיו רגלי התבנית.
![](/Cermat2013/UploadFiles/PGallery/7491.jpg)
מערבבים עוד בצק אפוקסי Free Form וממלאים בו את כל הכוסות.
![](/Cermat2013/UploadFiles/PGallery/7492.jpg)

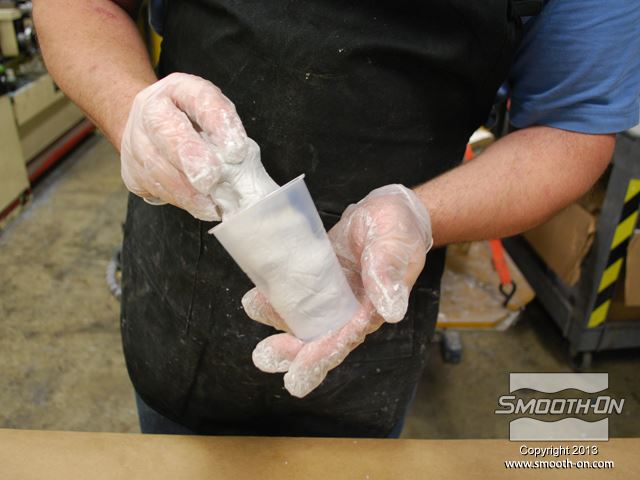

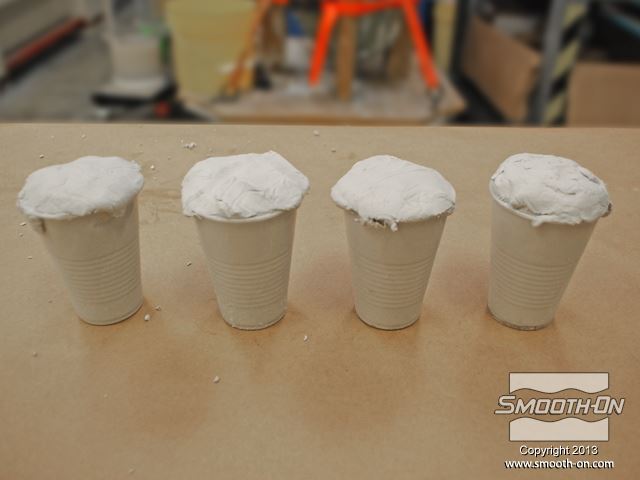

ממלאים את הכוסות בעודף חומר כדי להקל על תהליך פילוס הבסיס בהמשך.
![](/Cermat2013/UploadFiles/PGallery/7493.jpg)

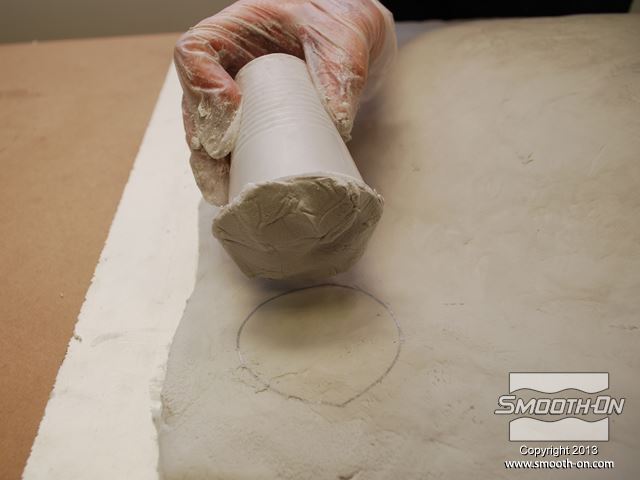

מניחים את הכוסות על הסימונים שנעשו קודם לכן.
![](/Cermat2013/UploadFiles/PGallery/7494.jpg)

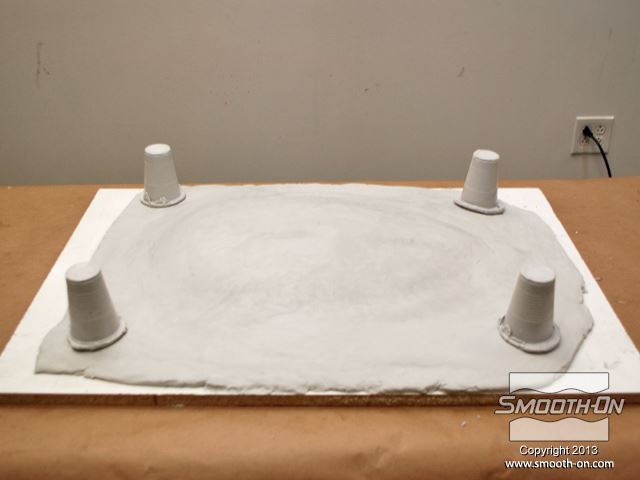

כל ארבעת הכוסות נמצאות במקום.
![](/Cermat2013/UploadFiles/PGallery/7495.jpg)

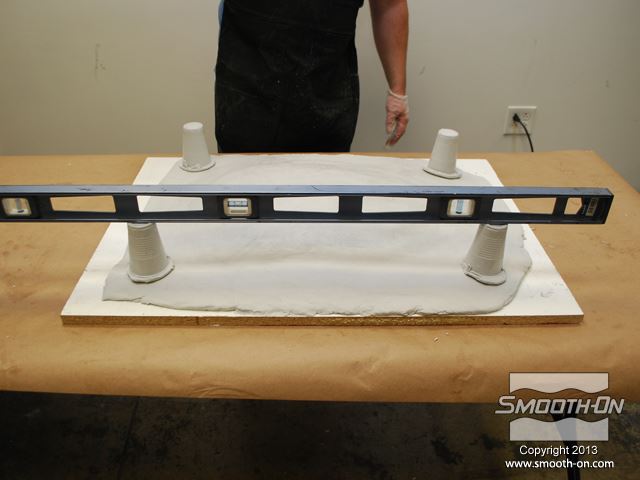

משתמשים בפלס כדי לוודא שהתבנית תהיה מפולסת לאחר ההתמצקות.
![](/Cermat2013/UploadFiles/PGallery/7496.jpg)

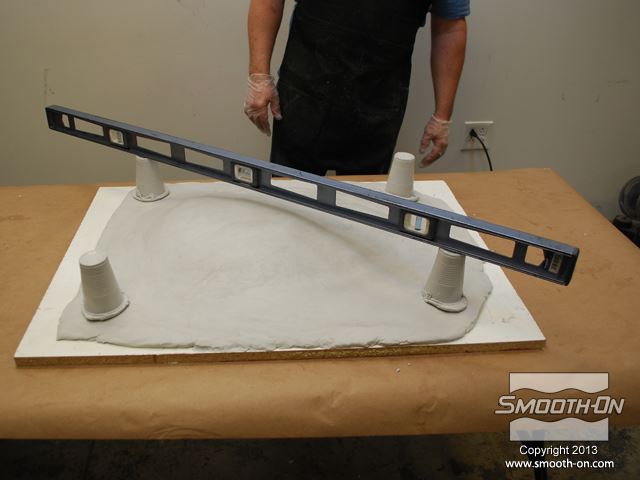

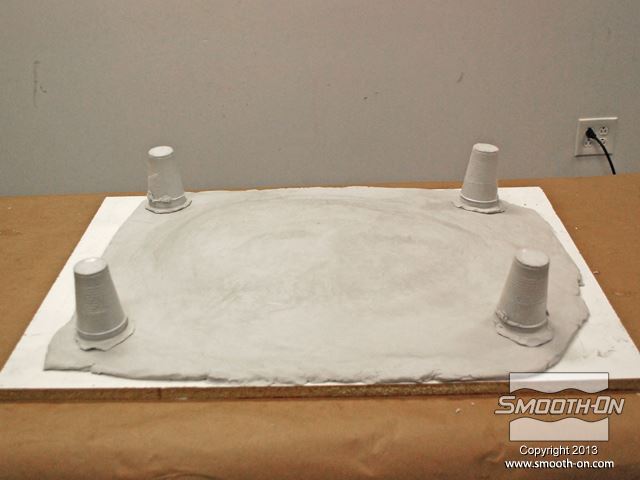

הכוסות מתפלסות באופן מושלם הודות לעודף החומר בכוסות.
![](/Cermat2013/UploadFiles/PGallery/7497.jpg)
מניחים לבצק האפוקסי Free Form להתמצק במשך הלילה.
![](/Cermat2013/UploadFiles/PGallery/7498.jpg)

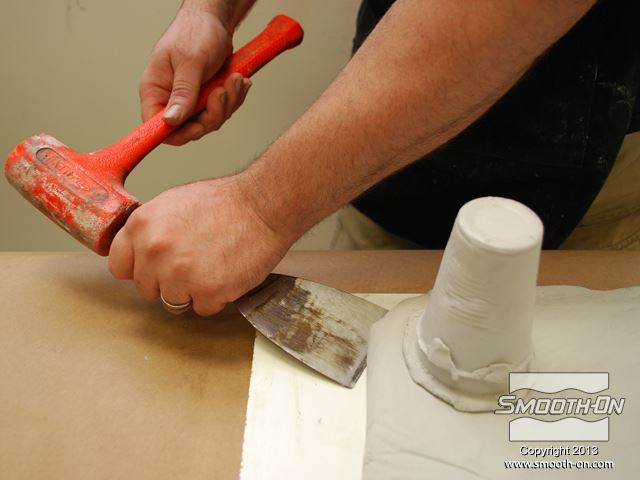

בבוקר שלאחר מכן, מפרידים את מעיל התמיכה מבצק האפוקסי מלוח המלאמין.
![](/Cermat2013/UploadFiles/PGallery/7499.jpg)

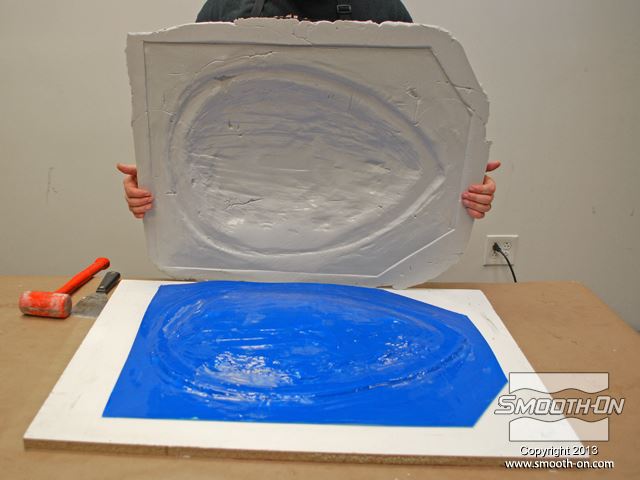

מעיל התמיכה יותר בקלות מתבנית ה סיליקון Rebound 40.
![](/Cermat2013/UploadFiles/PGallery/7500.jpg)

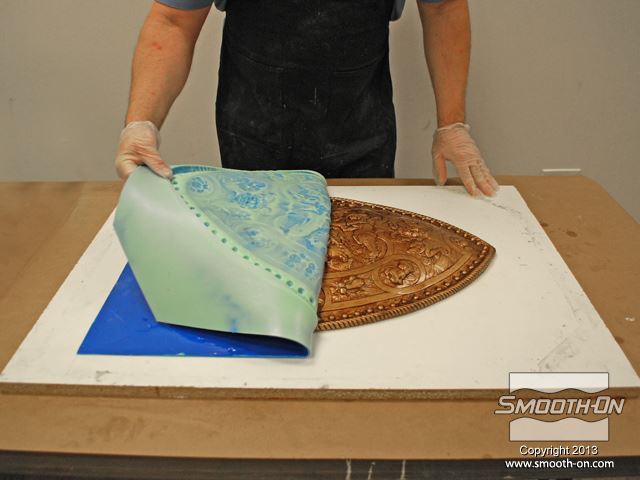

מסירים את תבנית ה Rebound 40 מהמודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/7501.jpg)

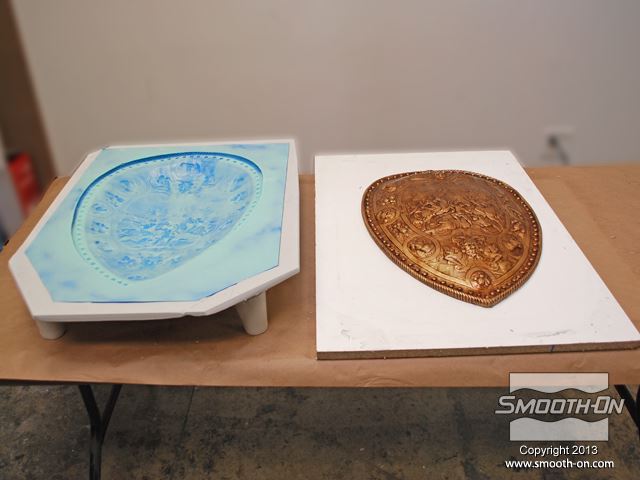

מעיל התמיכה מבצק האפוקסי Free Form יכול לעמוד על רגלי התמיכה ותבנית הגומי Rebound 40 נכנסת לתוכו באופן מדוייק.
![](/Cermat2013/UploadFiles/PGallery/7502.jpg)

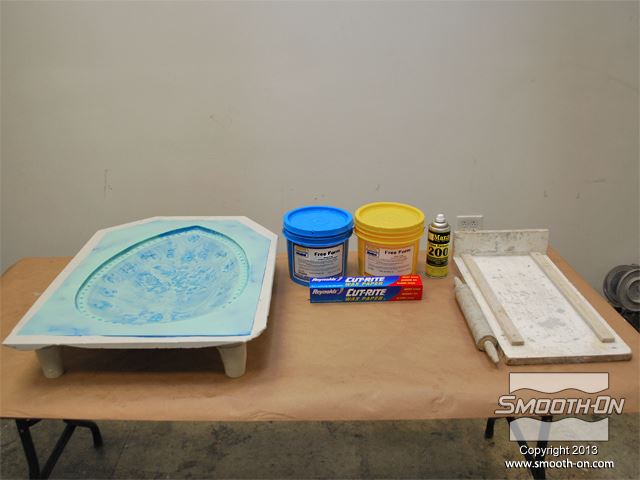

התבנית ומעיל התמיכה מוכנים ליציקה של בצק אפוקסי Free Form.
![](/Cermat2013/UploadFiles/PGallery/7503.jpg)

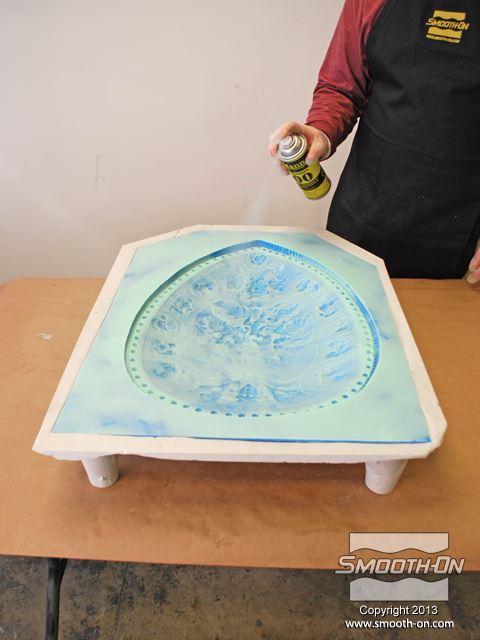

מרססים שתי שכבות של חומר הפרדה Ease Release 200 על משטח תבנית הגומי.
![](/Cermat2013/UploadFiles/PGallery/7504.jpg)

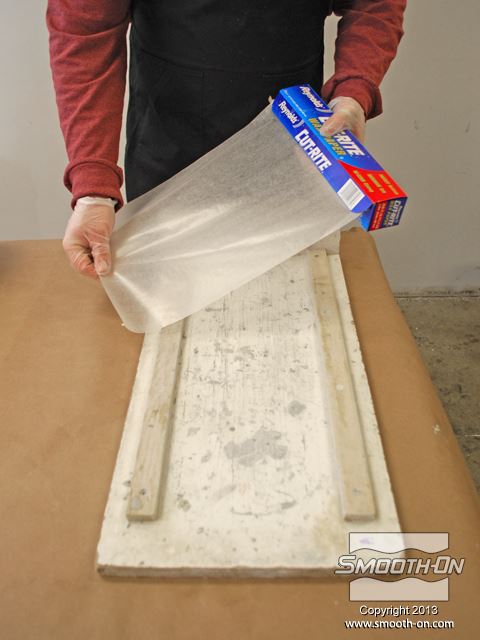

כהכנה לרידוד בצק האפוקסי, שמים נייר שעווה על הקרש.
![](/Cermat2013/UploadFiles/PGallery/7505.jpg)
מודדים כמות שווה של שני מרכיבי בצק האפוקסי Free Form לפי נפח עבור השכבה הראשונה של היציקה.
![](/Cermat2013/UploadFiles/PGallery/7506.jpg)

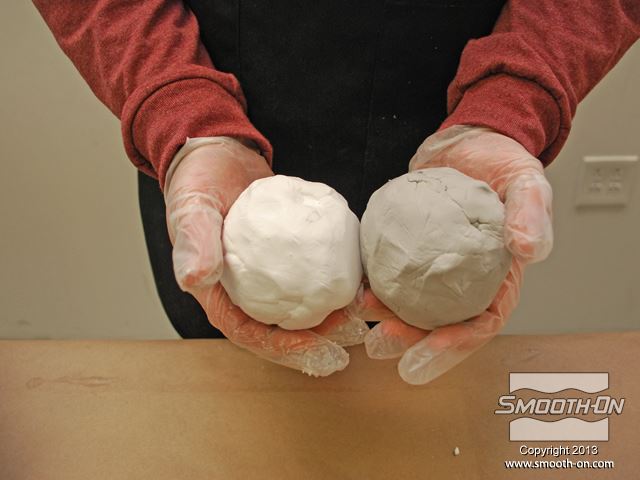

שוב, מערבבים את מרכיבי בצק האפוקסי עד שמתקבל צבע אחיד, מניחים את הבצק על לוח עם ניר שעווה, מכסים את צד הבצק השני בנייר שעווה ומרדדים לעובי אחיד.
![](/Cermat2013/UploadFiles/PGallery/7507.jpg)

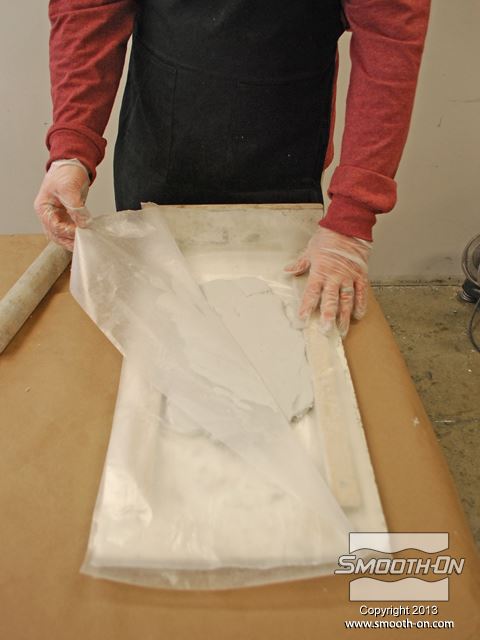

מסירים את השכבה העליונה של נייר השעווה וחושפים את בצק האפוקסי Free Form המרודד.
![](/Cermat2013/UploadFiles/PGallery/7508.jpg)
ממקמים את השכבה הראשונה של בצק האפוקסי Free Form על גבי התבנית.
![](/Cermat2013/UploadFiles/PGallery/7509.jpg)
לוחצים את הבצק אל תוך פרטי התבנית.
![](/Cermat2013/UploadFiles/PGallery/7510.jpg)

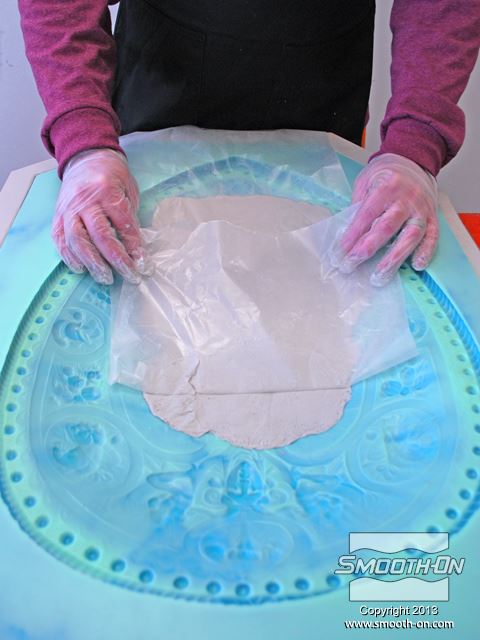

מסירים את נייר השעווה מבצק האפוקסי Free Form.
![](/Cermat2013/UploadFiles/PGallery/7511.jpg)

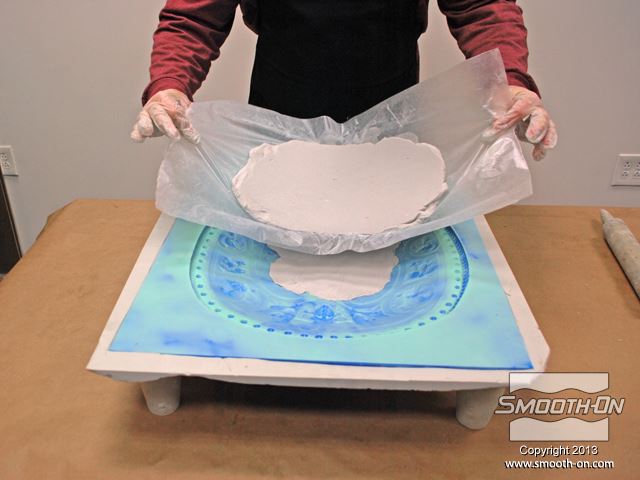

מניחים חתיכות נוספות של בצק אפוקסי Free Form בשיטה זו.
![](/Cermat2013/UploadFiles/PGallery/7512.jpg)

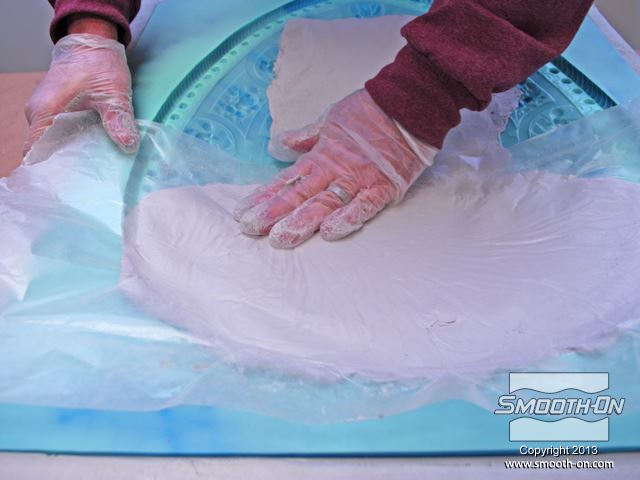

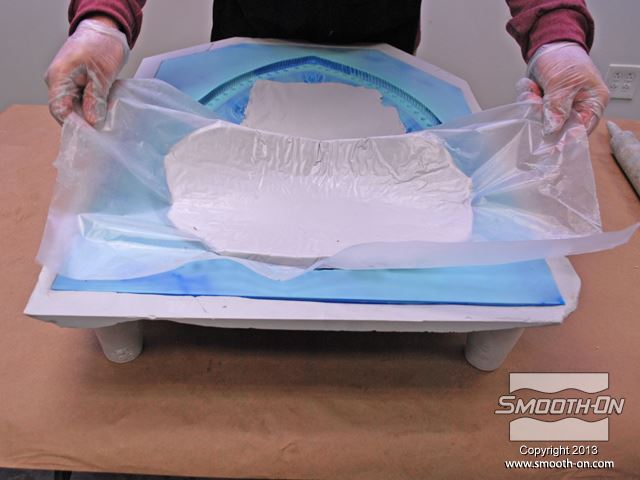

מניחים כל חתיכה על התבנית כך שיש חפיפה בין חתיכות שכנות.
![](/Cermat2013/UploadFiles/PGallery/7513.jpg)

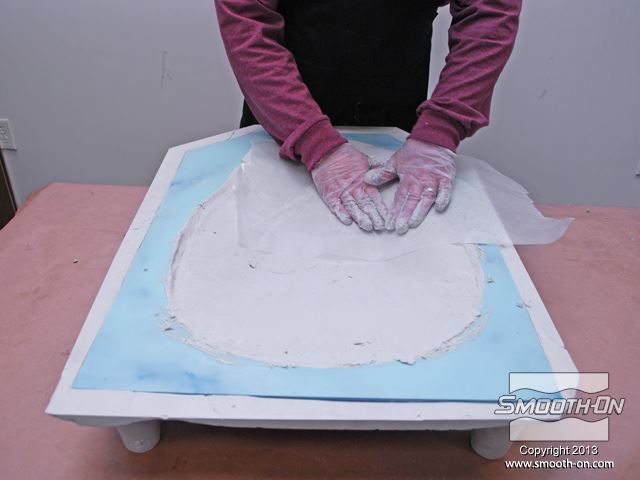

כאשר מוסיפים חתיכות נוספות חשוב ללחוץ על התפרים ולהעלימם.
![](/Cermat2013/UploadFiles/PGallery/7514.jpg)

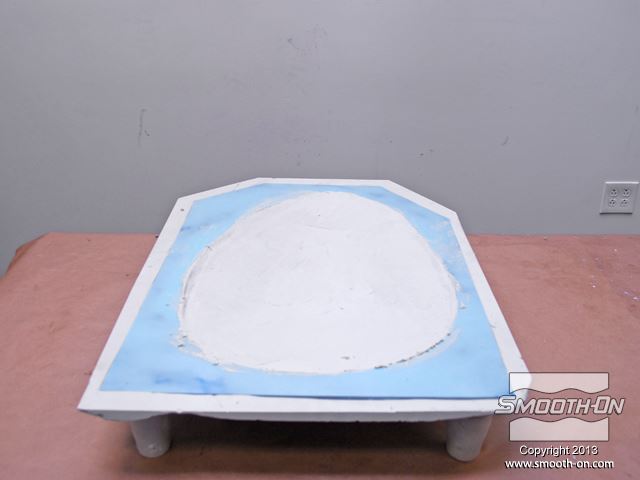

כל משטחי התבנית מכוסים בבצק אפוקסי Free Form וכל התפרים חוברו.
![](/Cermat2013/UploadFiles/PGallery/7515.jpg)
מניחים ליציקה להתמצק במשך הלילה.
![](/Cermat2013/UploadFiles/PGallery/7516.jpg)

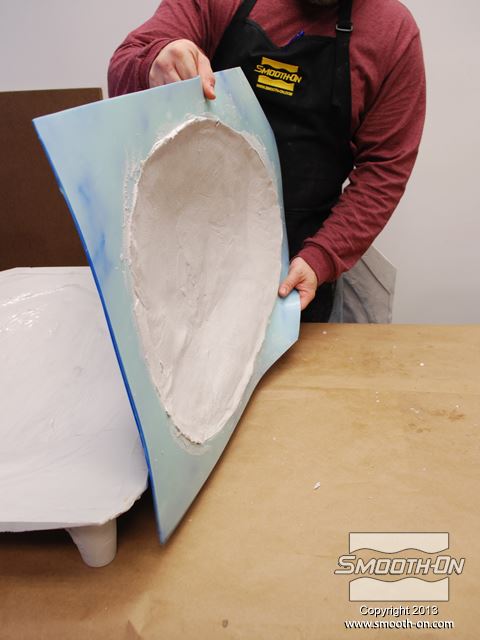

ביום שלמחרת, מסירים את תבנית סיליקון למריחה Rebound 40 עם בצק אפוקסי קל משקל Free Form ממעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/7517.jpg)

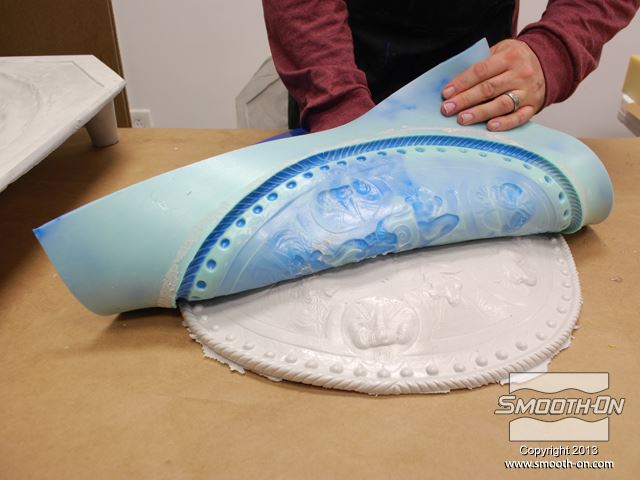

מקלפים את תבנית הסיליקון מיציקת האפוקסי Free Form.
![](/Cermat2013/UploadFiles/PGallery/7518.jpg)

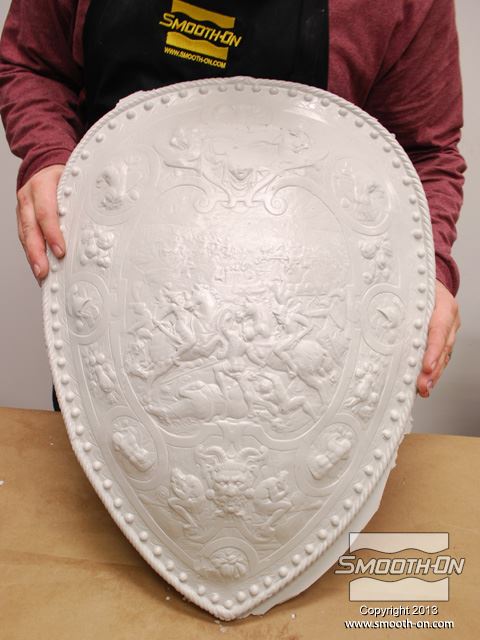

היציקה הסופית העתיקה את פרטי המודל המקורי באופן מושלם. היציקה הינה קלה וחזקה מאוד!
![](/Cermat2013/UploadFiles/PGallery/7519.jpg)

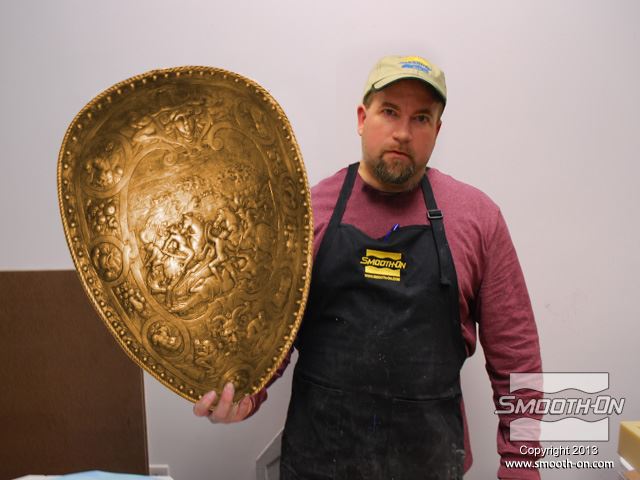

שלב הגימור - אפוקסי Free Form ניתן לצביעה בקלות בעזרת צבעים אקריליים.
