טכניקות מתקדמות להכנת תבניות מתקדמות: הכנת תבנית למודל שבו יש חללים

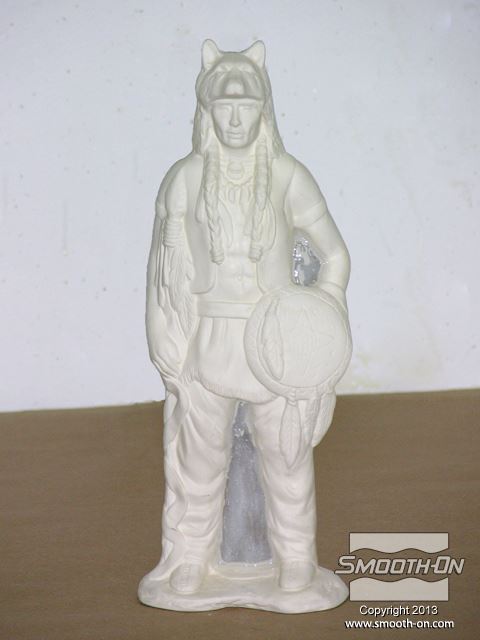

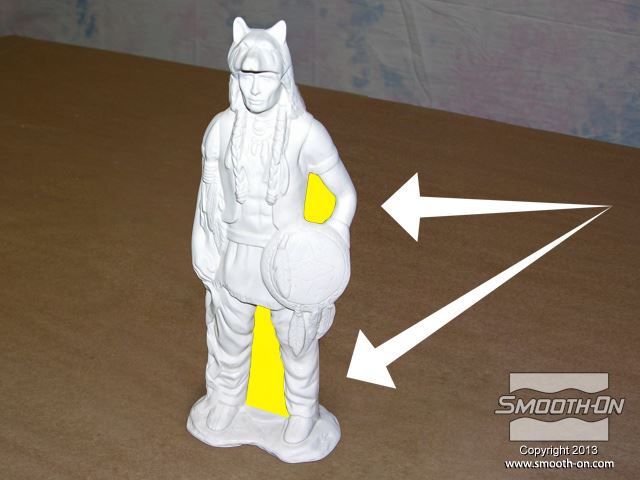

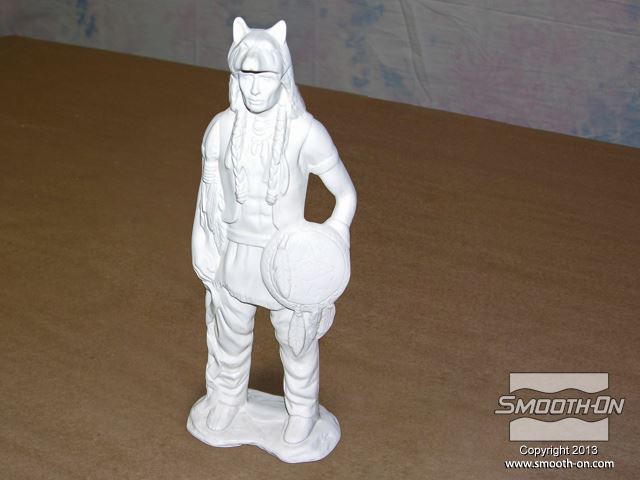

במקרה זה, המודל המקורי הוא דמות בגובה 30cm העשוי מחומר קרמי ללא גלזורה. הבעיה ביצירת תבנית ממודל זה היא שני החללים ש"עוברים" דרך המודל.
אם לא מתייחסים לחללים/ חורים כשמכינים את התבנית, הסיליקון ינעל מכאנית וילכוד את המודל בתוך בלוק הסיליקון המוצק. יצירת "סתימה" יזומה בעזרת דבק מונעת את הצורך לחתוך באופן ידני את הסיליקון בנקודות אלו - תהליך קשה מאוד שצריך לעשות באופן מדוייק ביותר.

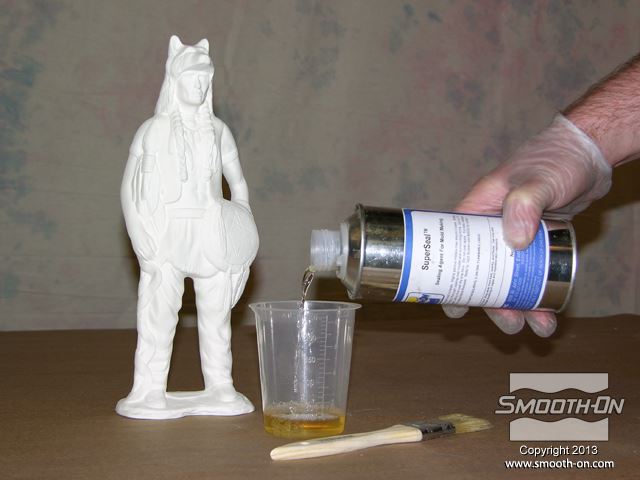

לפני הסתימות בעזרת הדבק יש לאטום את מודל הקרמיקה חסר הגלזורה, בעזרת חומר אטימה Super Seal.

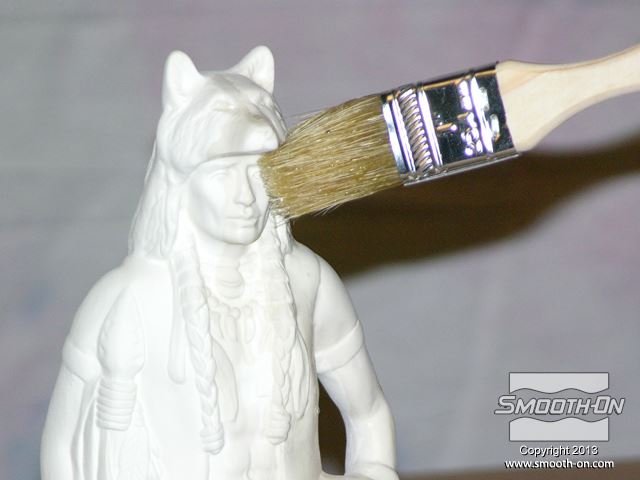

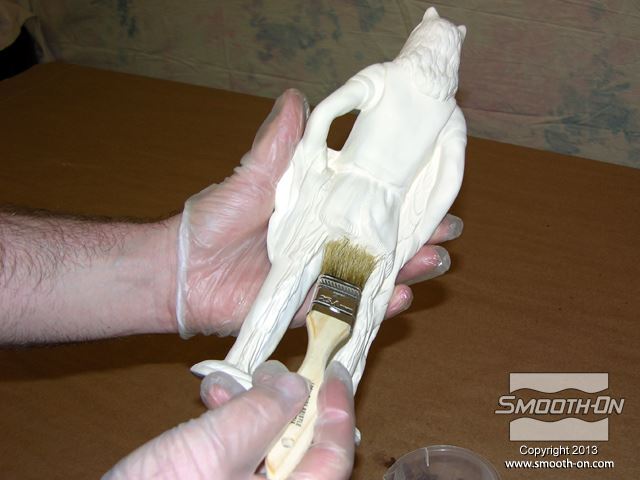

Super Seal הוא חומר אטימה בעל צפיפות נמוכה מאוד, כך שאפשר למרוח אותו על המודל בעזרת מברשת, ללא סכנה של פגיעה בפרטי המודל.
מומלץ למרוח לפחות שתי שכבות של חומר אטימה Super Seal כדי להבטיח שהמודל מכוסה בחומר לגמרי.

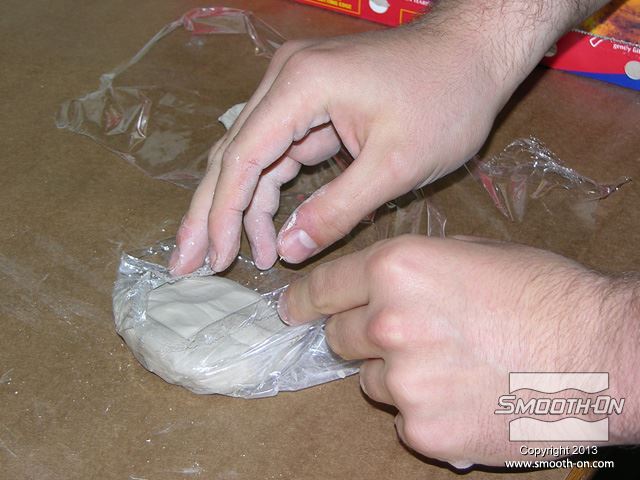

השלב הראשון בהכנת סתימות הדבק הוא להכין בסיס עליו יהיה אפשר למרוח את דבק האפוקסי. כדי להכין את הבסיס לוקחים חתיכת חימר (על בסיס מים) ועוטפים אותה בחוזקה בפלסטיק נצמד.

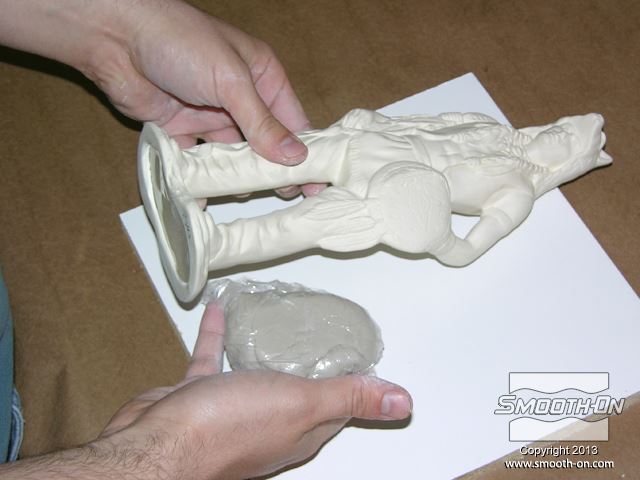

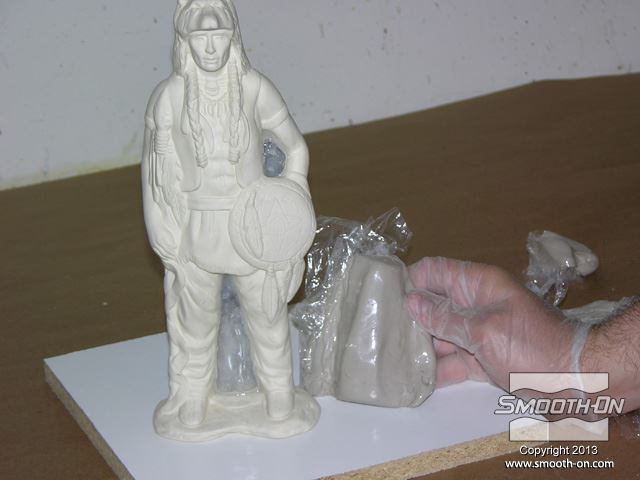

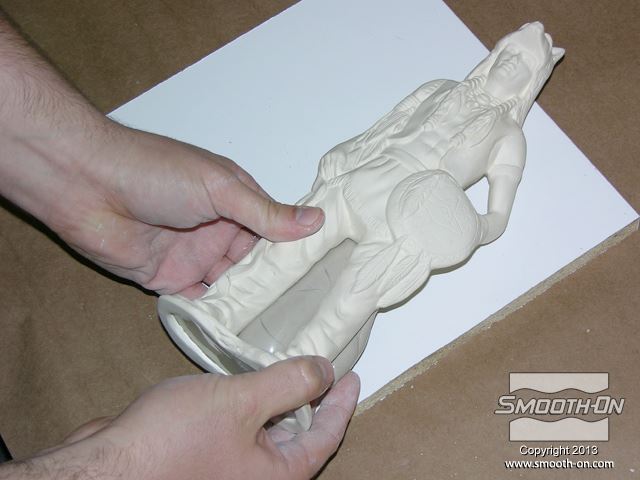

ממקמים את החתיכת החימר העטופה בפלסטיק מאחורי המודל ולצידו.

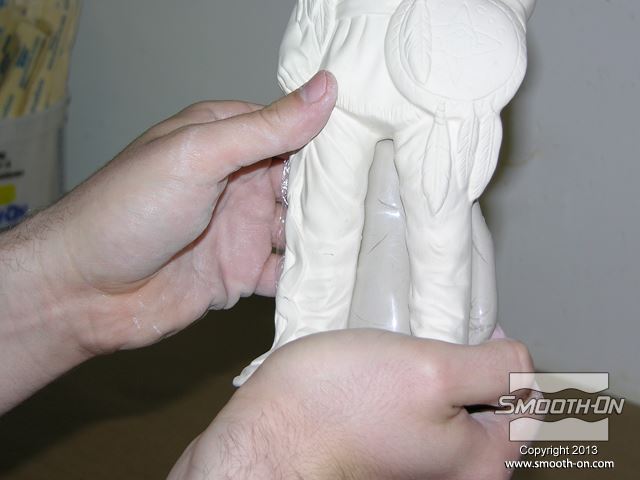

דוחפים את החימר דרך החלל במודל. החימר ימלא את החלל ויקבל את צורתו.

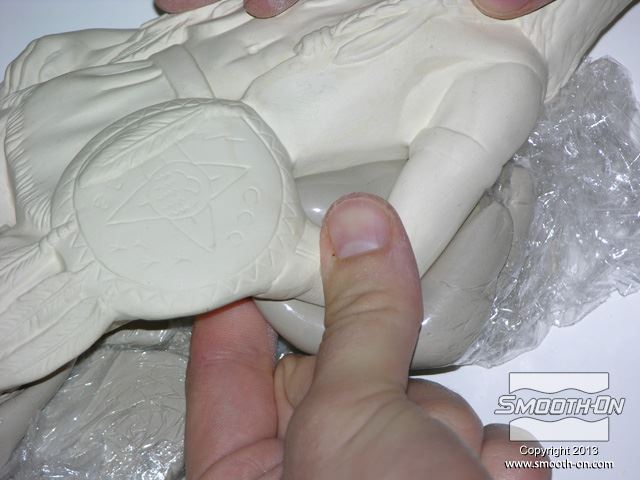

לוחצים את החימר אל פינות או מרווחים קטנים מסביב לחלל אותו ממלאים.

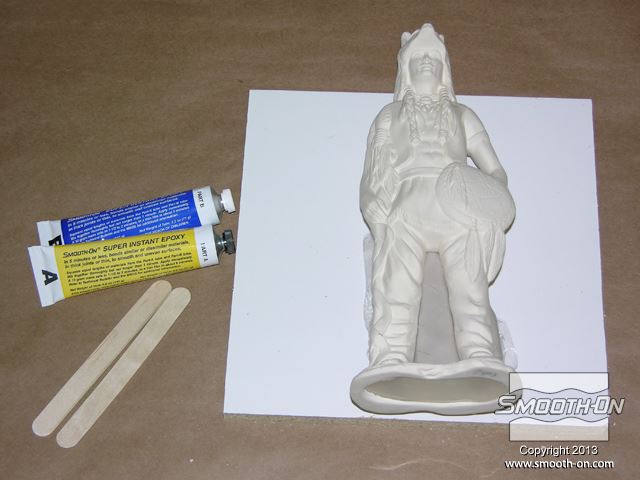

לאחר שהחימר נדחף לכל החללים אותם יש למלא, משכיבים את המודל כך שיהיה מוכן למריחת דבק אפוקסי. עבור הסתימות משתמשים ב דבק אפוקסי מהיר Super Instant. חומר זה מתמצק מהר מאוד ולכן נבחר לשימוש זה.

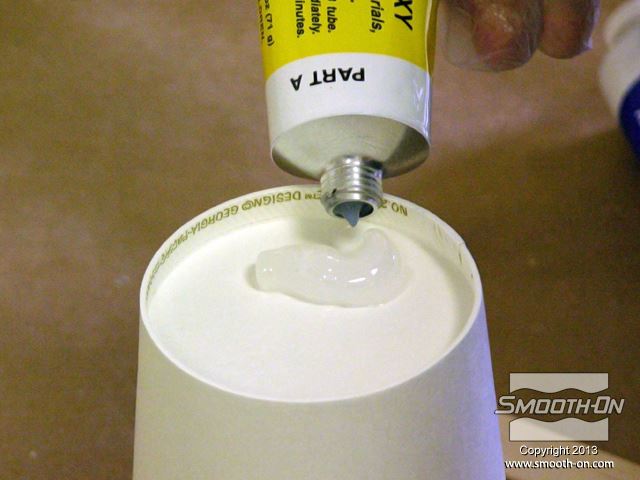

אפוקסי Super Instant מגיע בשני מרכיבים ביחס ערבוב 1:1 לפי נפח. שופכים לאחורי כוס כמות קטנה של בסיס האפוקסי (או לשטח קטן אחר)

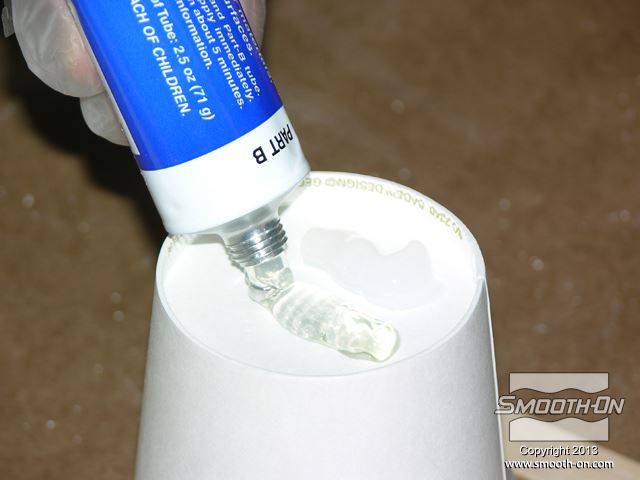

שופכים גם כמות קטנה (כמו של הבסיס) של מקשה לאחורי הכוס.

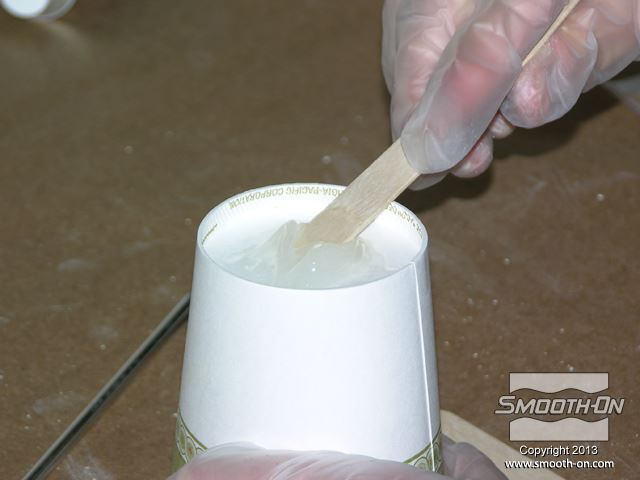

מערבבים את הבסיס והמקשה ביסודיות. ל דבק אפוקסי Super Instant זמן עבודה קצר מאוד - 2.5 דקות. חשוב לזכור עובדה זו בזמן השימוש באפוקסי ולא לערבב כמות חומר גדולה ממה שניתן למרוח בזמן זה.

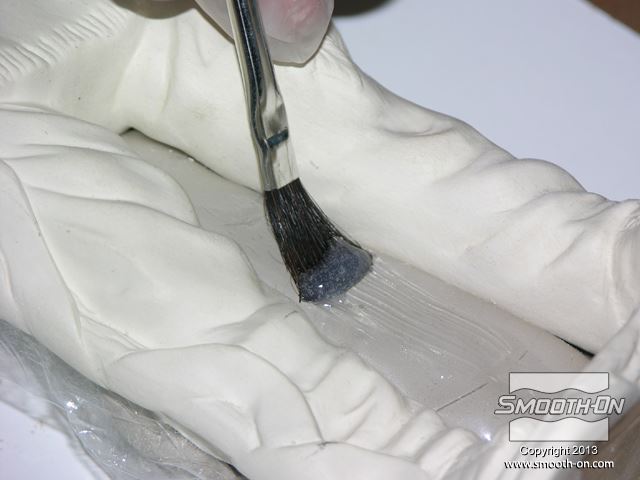

בעזרת מברשת מתאימה, מורחים שכבה דקה של אפוקסי Super Instant על החימר העטוף בפלסטיק.

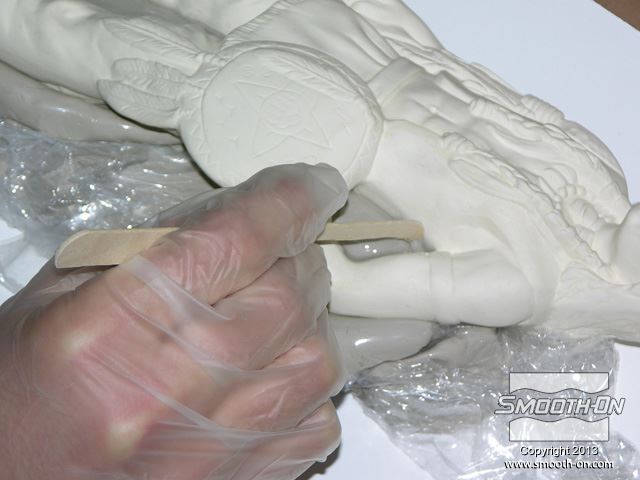

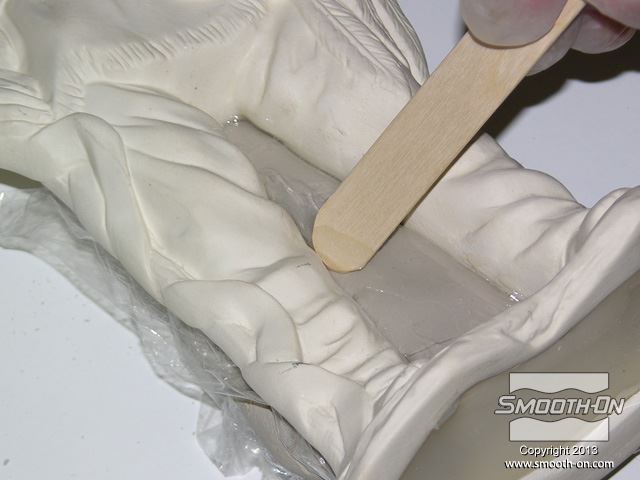

מורחים בעזרת מקל ארטיק את הSuper Instant כך שיכסה גם את כל קצוות החלל. המטרה היא למלא לחלוטין את החלל בעזרת סתימת האפוקסי כך שיתקבל פילם דק ואטום לאוויר לגמרי.

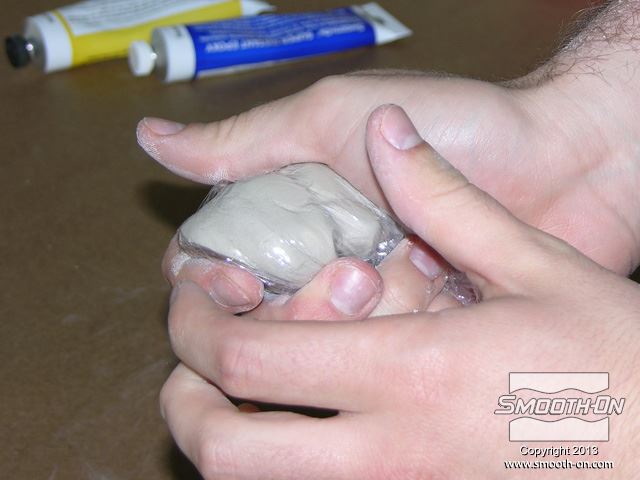

עוטפים חתיכת חימר נוספת בניילון נצמד.

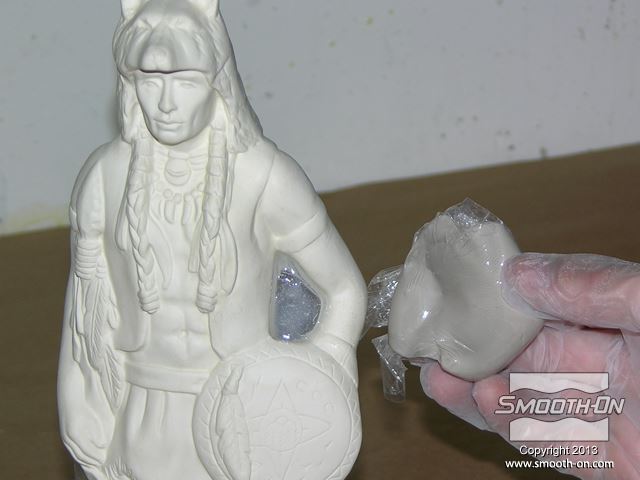

דוחפים את חתיכת החימר הזו אל החלל השני במודל.
חוזרים על אופן ביצוע סתימת הדבק גם עבור החלל השני.
דבק אפוקסי Super Instant מתמצק מהר מאוד. זמן העבודה שלו הוא 2.5 דקות והוא מגיע לחוזק שניתן להתחיל לעבוד עם המוצר תוך 5-10 דקות. לאחר זמן זה, מוציאים בזהירות את החימר מסתימת האפוקסי. האפוקסי לא ידבק לציפוי הפלסטיק של החימר וישאר במקומו.
מוציאים את החימר העטוף בפלסטיק גם מהחלל השני במודל.
לאחר שהאפוקסי התמצק לגמרי המודל מוכן לתהליך הכנת התבנית.

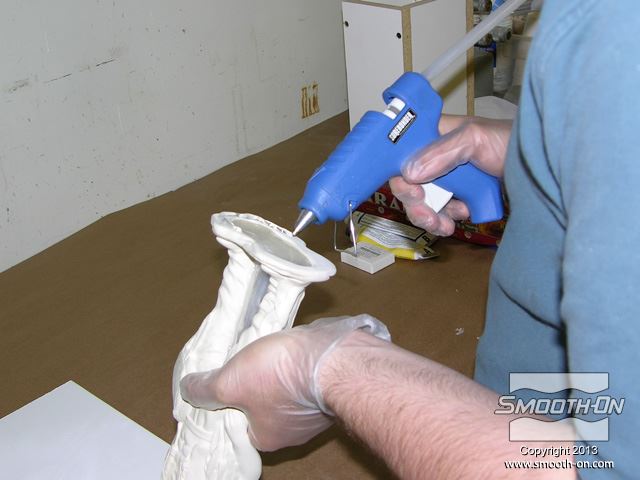

מורחים דבק חם על בסיס המודל....

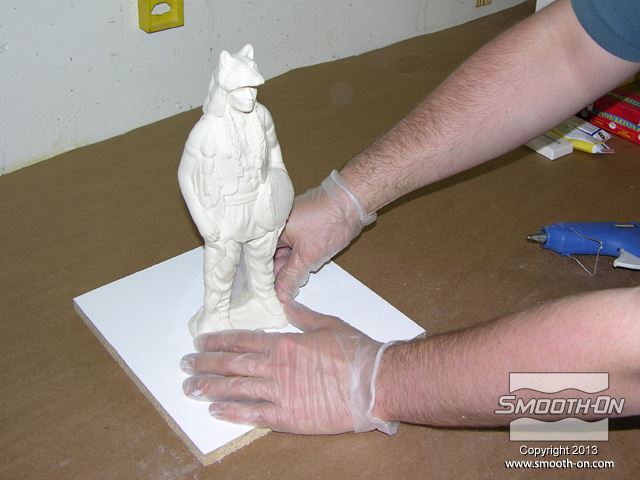

ומדביקים אותו לקרש מלאמין שיהווה את בסיס קופסת התבנית.

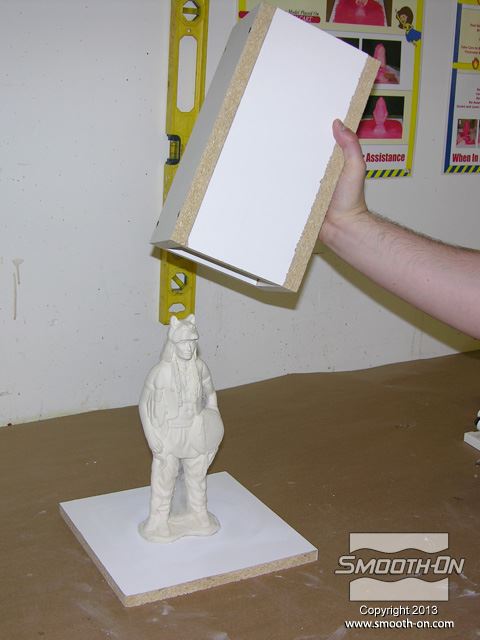

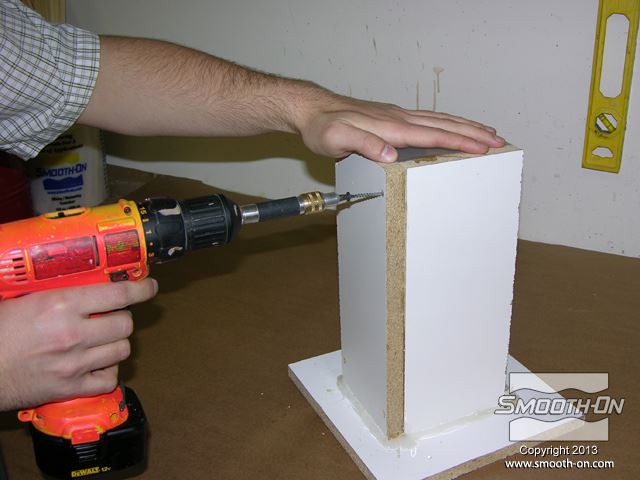

יוצרים את קופסת התבנית מלוחות מלאמין נוספים, בגדלים מתאימים למודל.

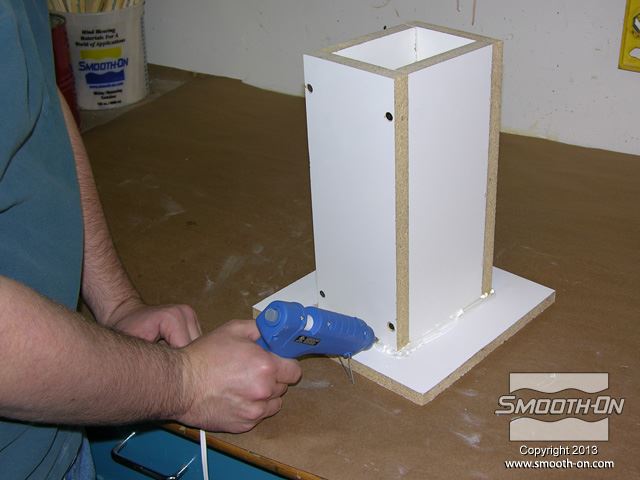

מדביקים בעזרת דבק חם גם את קירות הקופסה אל לוח הבסיס.
חשוב לקרוא בקפידה את הדף הטכני ודף הבטיחות של החומר לפני העבודה איתו. מסמכים אלה מכילים מידע חשוב שיסייע להצלחת הכנת התבנית!

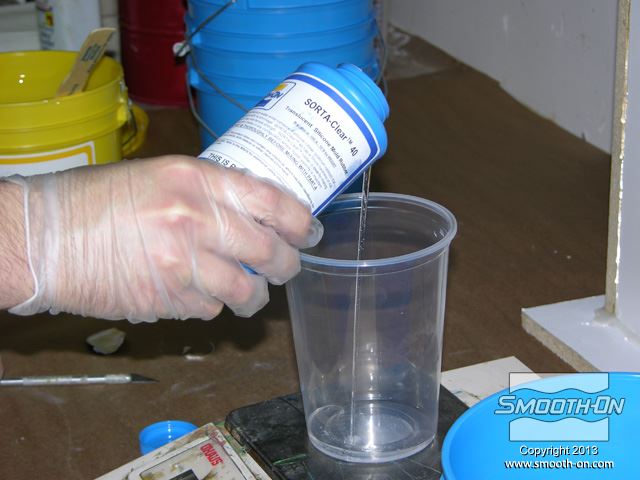

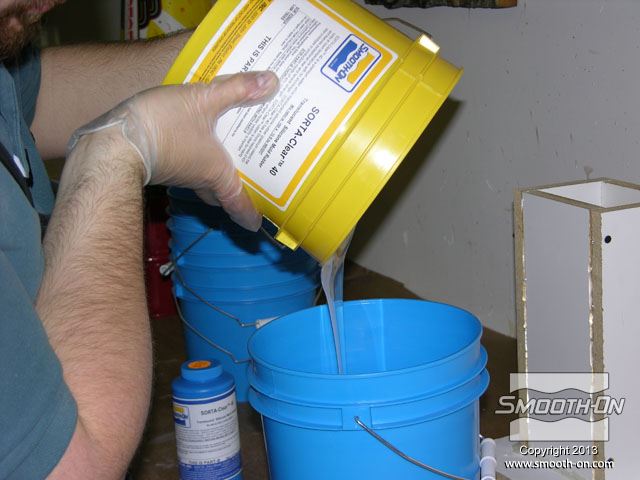

משתמשים בגומי סיליקון לתבניות SORTA-Clear® 40. יחס הערבוב של החומר הוא 100A:10B לפי משקל. בעזרת משקל גרמים מדוייק, מודדים את הבסיס (Part A).

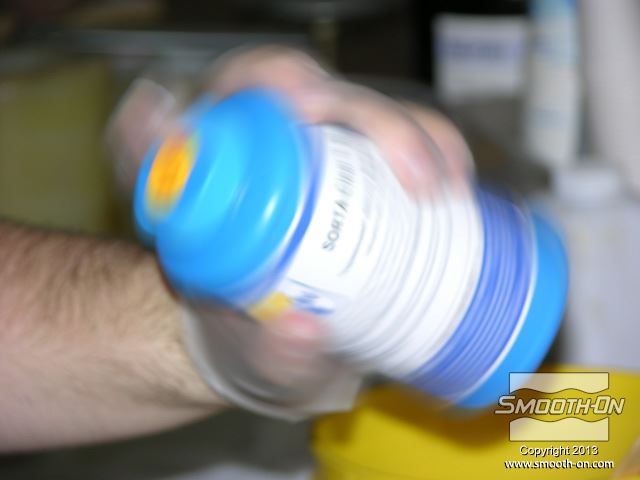

לפני מדידת המקשה (Part B), חשוב לנער או לערבב את החומר במשך מספר שניות.
בעזרת משקל גרמים מדוייק שוקלים גם את המקשה.

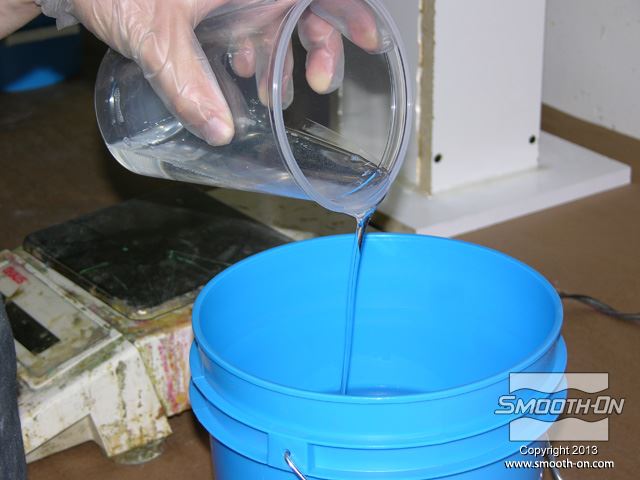

מערבבים את הבסיס והמקשה.

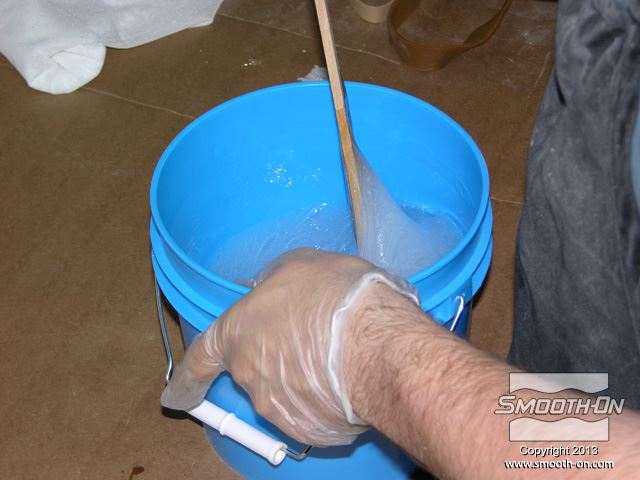

מערבבים את החומרים ביסודיות לפי ההוראות בדף הטכני.

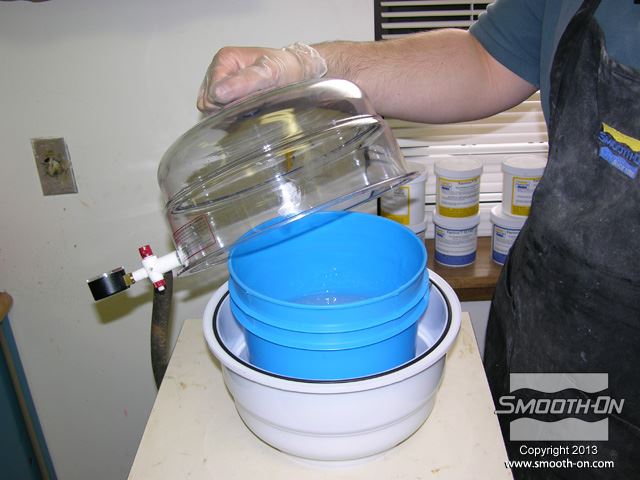

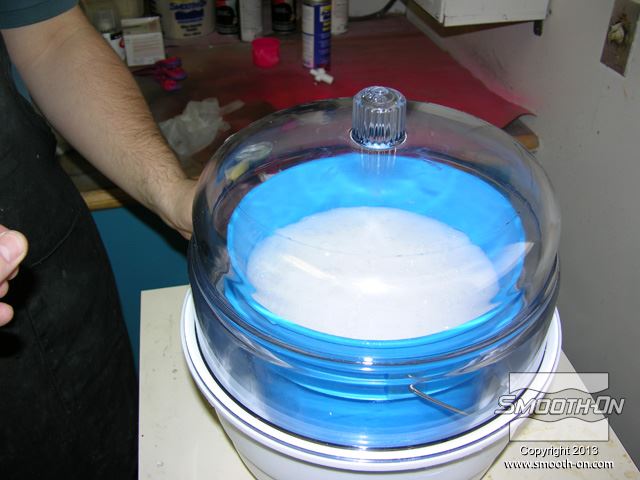

עבור תוצאות אופטימליות, מכניסים את סיליקון שקוף ליציקה הSORTA-Clear® 40 לתא ואקום, כדי להוציא את בועות האוויר מנוזל הסיליקון.
משאבת הואקום צריכה להיות מסוגלת למשוך 29 אינצ' כספית.

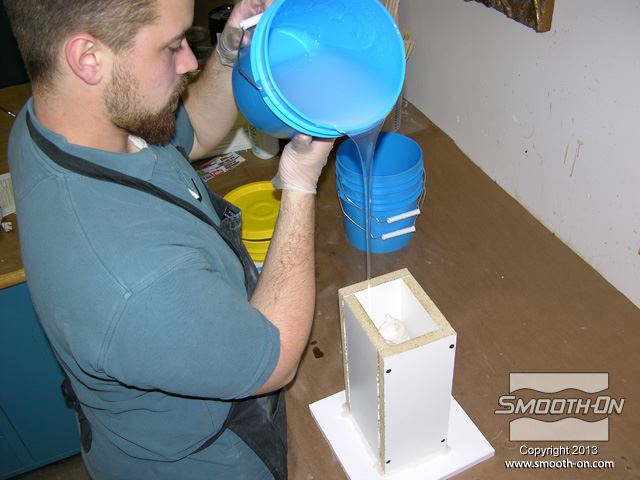

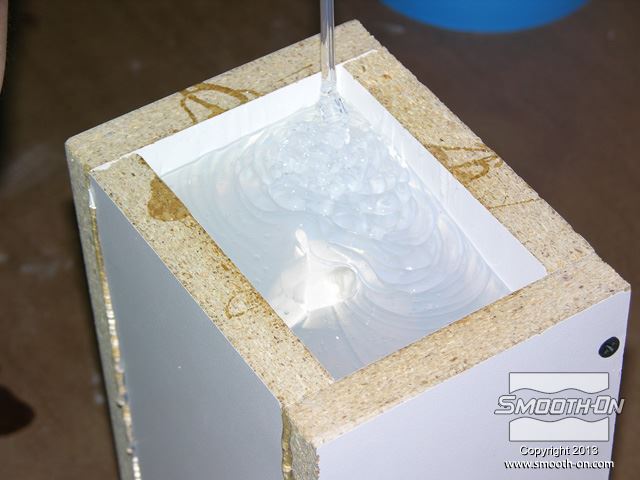

שופכים את הסיליקון ליציקה ה SORTA-Clear® 40 לאט אל תוך קופסת התבנית, על גבי המודל.
ממשיכים לשפוך את ה סיליקון SORTA-Clear® 40 עד שראש המודל מכוסה בלפחות 1.25 ס"מ של גומי. מניחים לסיליקון SORTA-Clear® 40 להתמצק לחלוטין (16 שעות) לפני שחולצים את המודל.
לאחר שהסיליקון התמצק, מפרקים את קופסת התבנית.

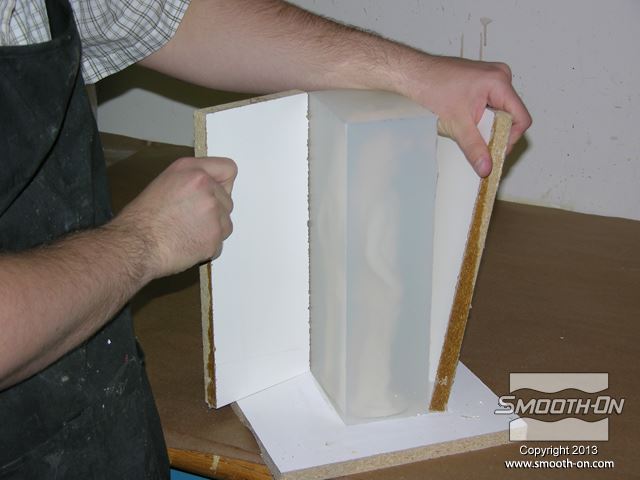

מסירים את לוחות הקופסה מתבנית הסיליקון.

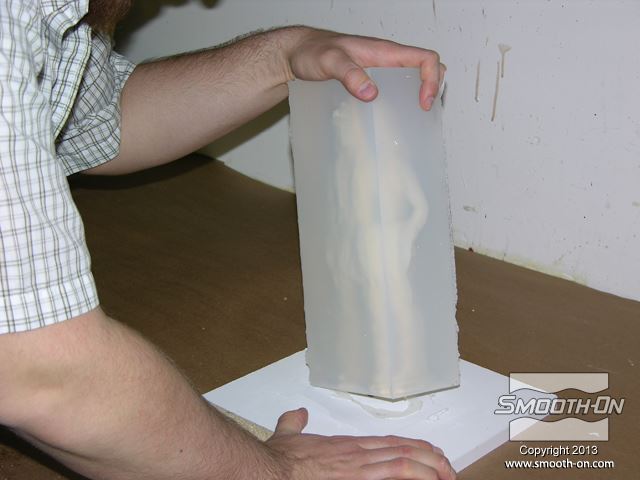

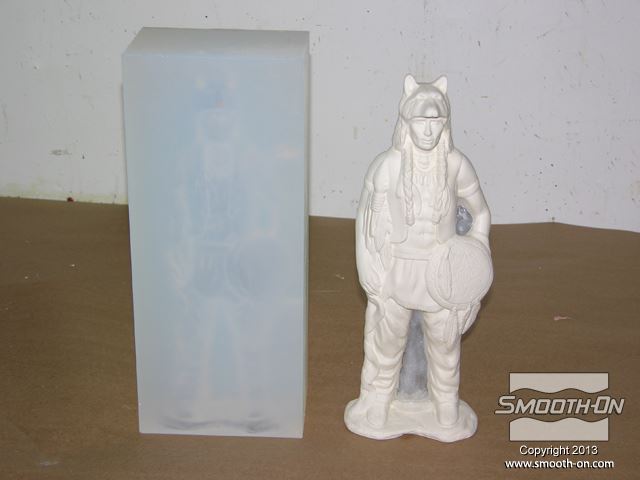

מסירים את התבנית מלוח הבסיס. סילקון ליציקה SORTA-Clear® 40 הוא שקוף מספיק כדי לראות את המודל דרך בלוק החומר המוצק. תכונה זו חשובה עבור שלב ביצוע החתך בתבנית והוצאת המודל.

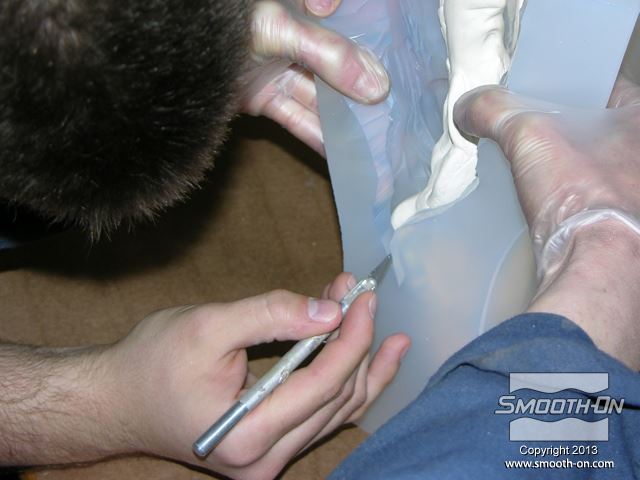

הגומי העכור עושה את מלאכת חתיכת התבנית והוצאת המודל לפשוטה בהרבה. ניתן לראות את המודל דרך התבנית ולחתוך מסביבו באופן מדוייק.

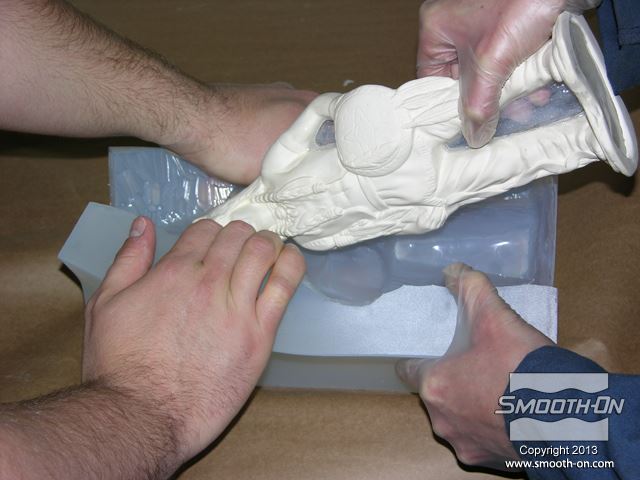

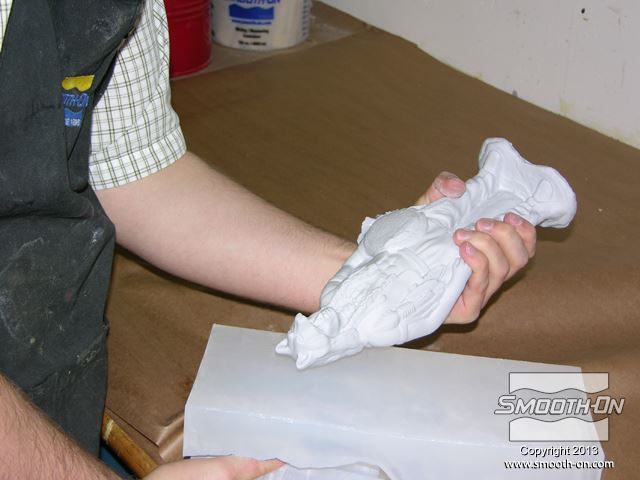

אחרי שחותכים את התבנית, פותחים את הגומי ומוציאים את המודל המקורי.
התבנית המוכנה מוכנה ליציקה.

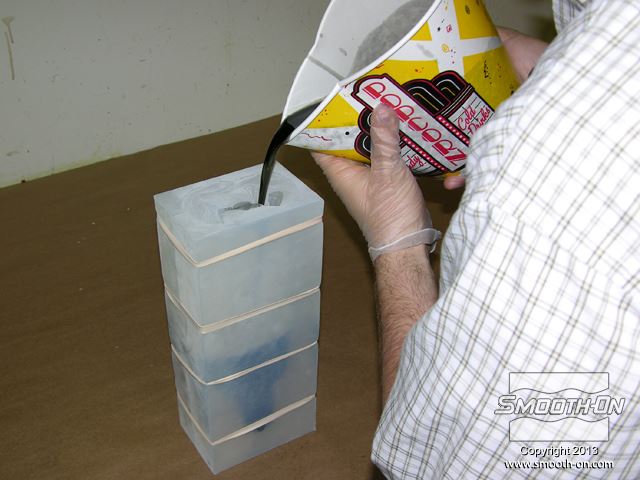

סוגרים את התבנית בעזרת גומיות דואר עבור היציקה. במקרה זה, משתמשים בפוליאוריתן קשיח ליציקה Smooth-Cast® 300 שאליו מוספים פיגמנט לפוליאוריטן SO-Strong שחור עבור היציקה.
לאחר שהפוליאוריתן הקשיח התמצק לגמרי (10 דקות עבור Smooth-Cast® 300 ), מוציאים את היציקה מהתבנית.

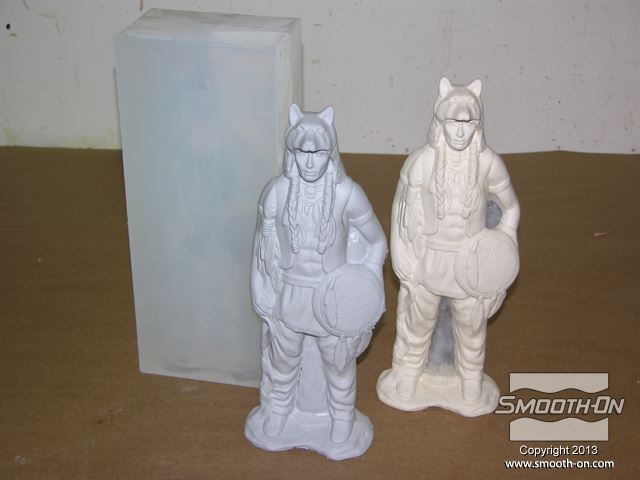

היציקה העתיקה את פרטי המודל המקורי בצורה מושלמת. השימוש בסתימת הדבק גורם ליצירת שכבה דקה מאוד של פלסטיק במקום החלל (פלאש).

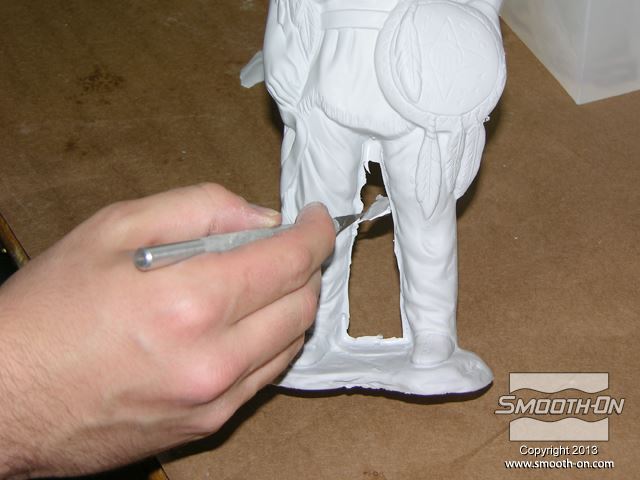

הפלאש הוא דק ועדין מאוד וניתן לחתוך אותו בקלות עם סכין לאחר מכן לשייף את היציקה כך שלא נשארים סימנים על היציקה.

רשימת חומרים המומלצים לעבודה ביישום זה:

SMOOTH CAST 300 Super Instant Epoxy SORTA-CLEAR 40 - שקוף Super Seal
