שימוש באפוקסי בחומרים מרוכבים EpoxAmite® 100 וסיבי פחמן להכנת חלקים מחומר מרוכב בלמינציה- שיכוב ידני.
![](/Cermat2013/UploadFiles/PGallery/9648.jpg)
בתעשיית מכוניות הביצועים מכינים חלקים רבים מחומרים מרוכבים. בדים משריינים (בדי זכוכית, בדי קבלר וסיבי קרבון) משולבים עם אפוקסי EpoxAmite כדי ליצור חלקים חזקים מאוד וקלים בשיכוב ידני
![](/Cermat2013/UploadFiles/PGallery/9649.jpg)

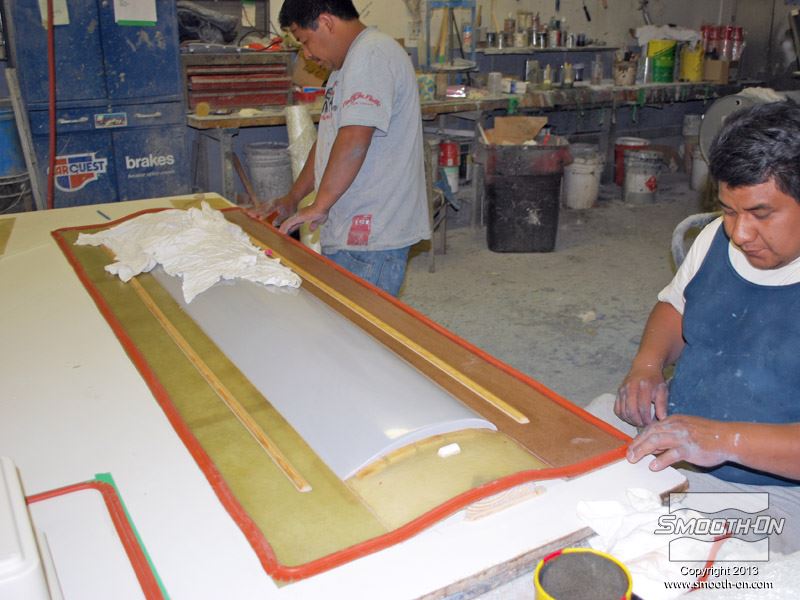

מכינים את המודל המקורי עבור תהליך הכנת התבנית. המודל הינו חצי מכנף ספוילר עבור מכונית.
![](/Cermat2013/UploadFiles/PGallery/9650.jpg)

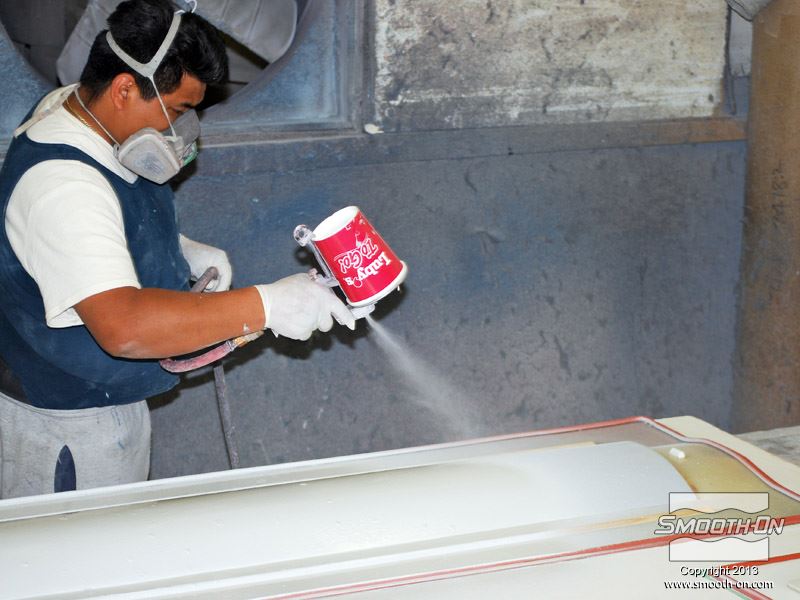

מרססים שכבת ג'לקוט על בסיס אפוקסי (Gel Coat) על המודל.
![](/Cermat2013/UploadFiles/PGallery/9651.jpg)

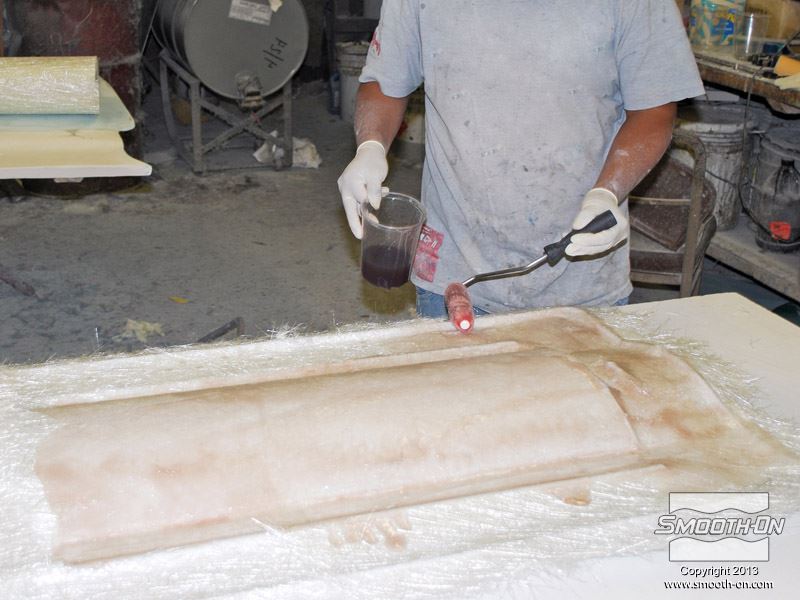

מכינים לג'לקוט תמיכה מסיבי זכוכית ספוגים בשרף אפוקסי. במקרה זה משתמשים בבד זכוכית לא ארוג.
![](/Cermat2013/UploadFiles/PGallery/9652.jpg)

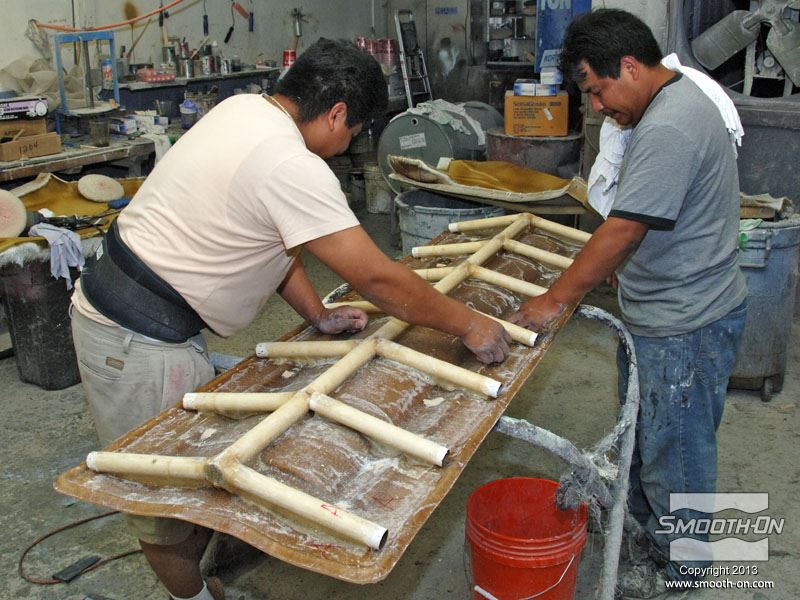

משתמשים בצינורות PVC כדי לספק תמיכה נוספת לתבנית.
![](/Cermat2013/UploadFiles/PGallery/9653.jpg)

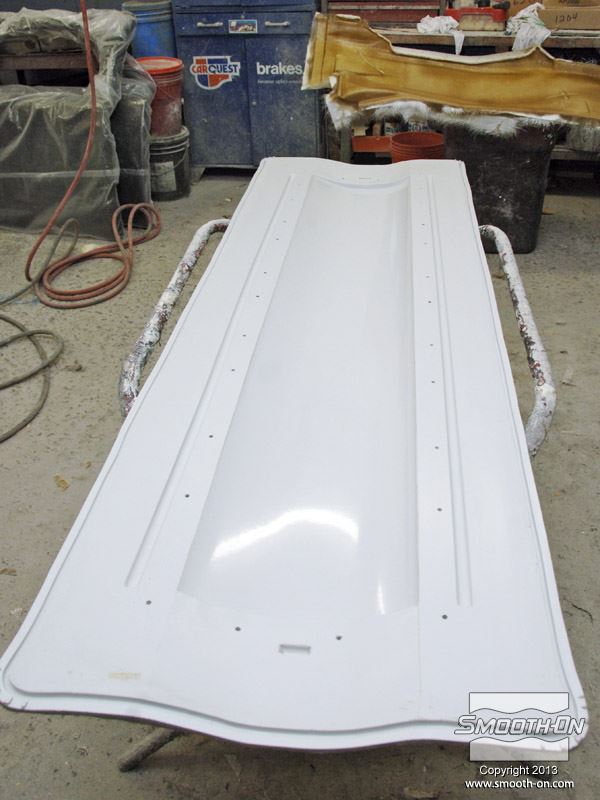

כך נראית התבנית הגמורה, לפני הכנת שקית הואקום.
![](/Cermat2013/UploadFiles/PGallery/9654.jpg)

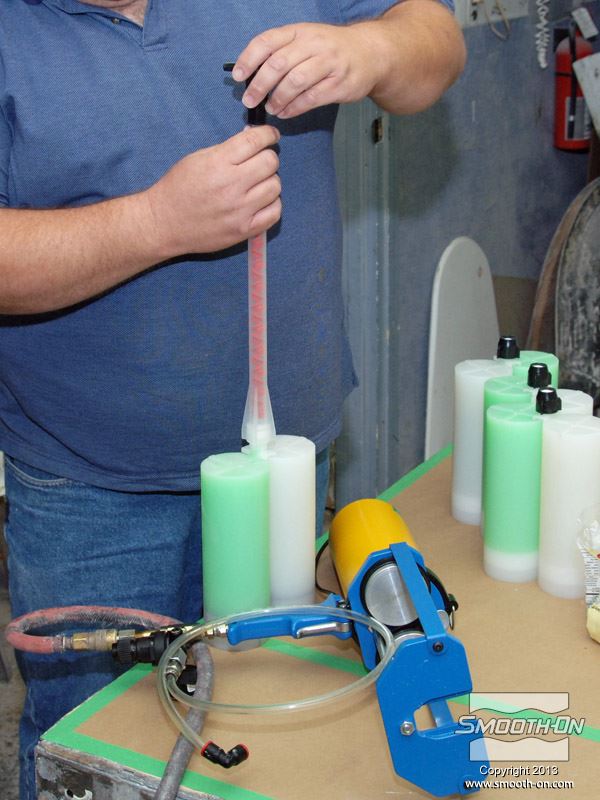

מכינים את מחסניות סיליקון להתזה EZ~Spray® Silicone 20 .
![](/Cermat2013/UploadFiles/PGallery/9655.jpg)

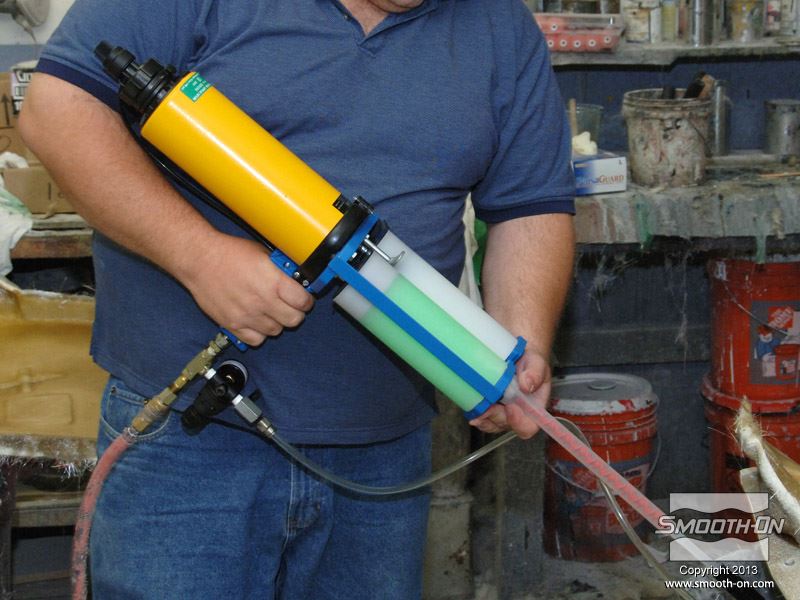

מחברים את מחסנית הEZ~Spray® Silicone 20 אל אקדח להתזת סיליקון EZ~Spray® Jr. Gun.
![](/Cermat2013/UploadFiles/PGallery/9656.jpg)

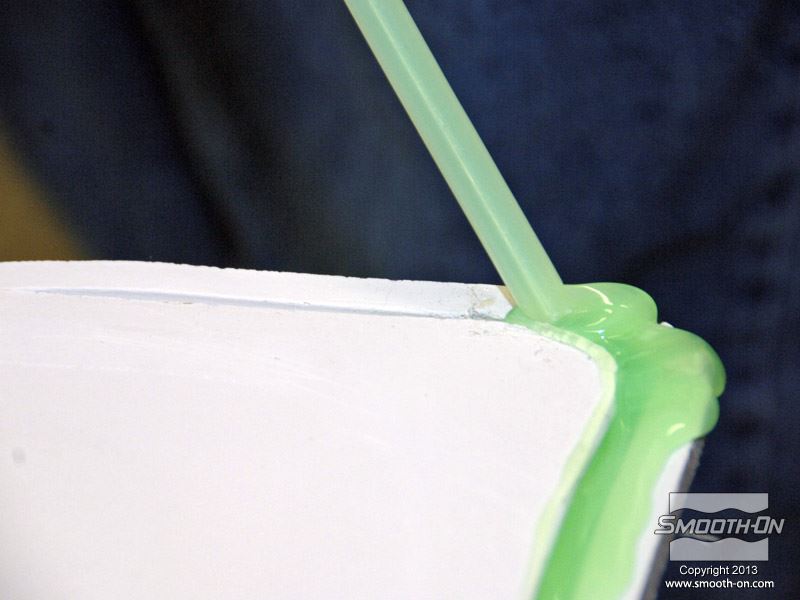

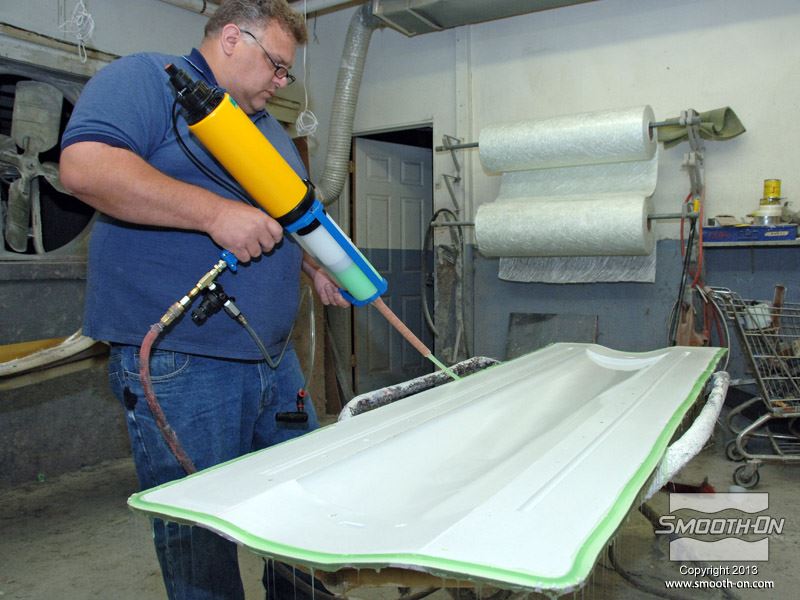

מורידים מהמיקסר הסטטי את הראש המרסס. ויוצקים את הסיליקון מסביב לתבנית כדי להכין מסגרת אטימה.
![](/Cermat2013/UploadFiles/PGallery/9657.jpg)

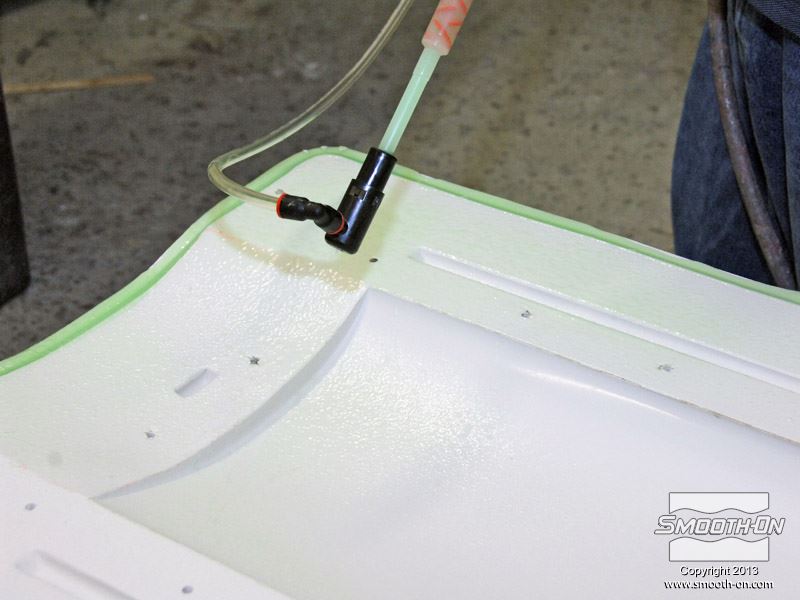

לאחר שיוצרים אטימה, מחברים מחדש את הראש המרסס על גבי צינור הערבוב. כעת אפשר להתחיל לרסס את הEZ~Spray® Silicone 20.
![](/Cermat2013/UploadFiles/PGallery/9658.jpg)

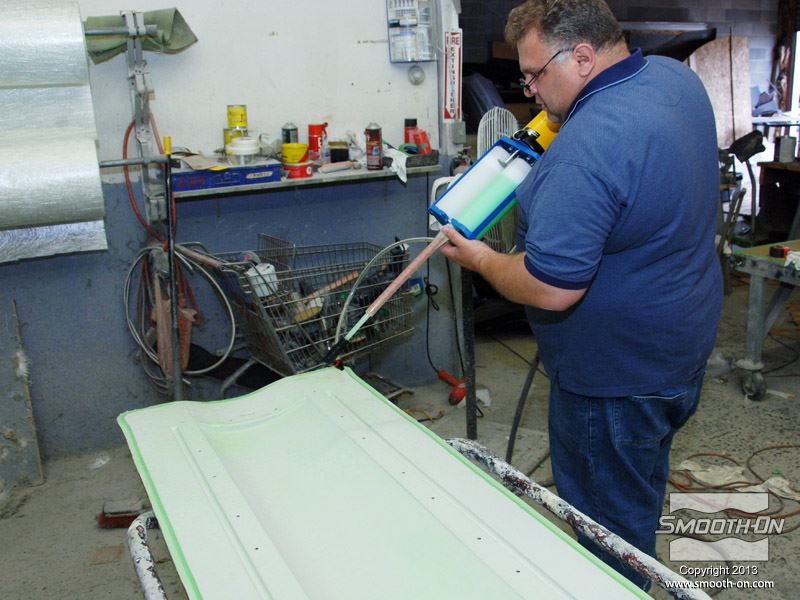

מרססים שכבה דקה של EZ~Spray® Silicone 20 על גבי התבנית באופן אחיד.
![](/Cermat2013/UploadFiles/PGallery/9659.jpg)
מרססים עוד סיליקון להתזה EZ~Spray® Silicone 20 על גבי התבנית ומעבים את שכבת הסיליקון באופן אחיד.
![](/Cermat2013/UploadFiles/PGallery/9660.jpg)

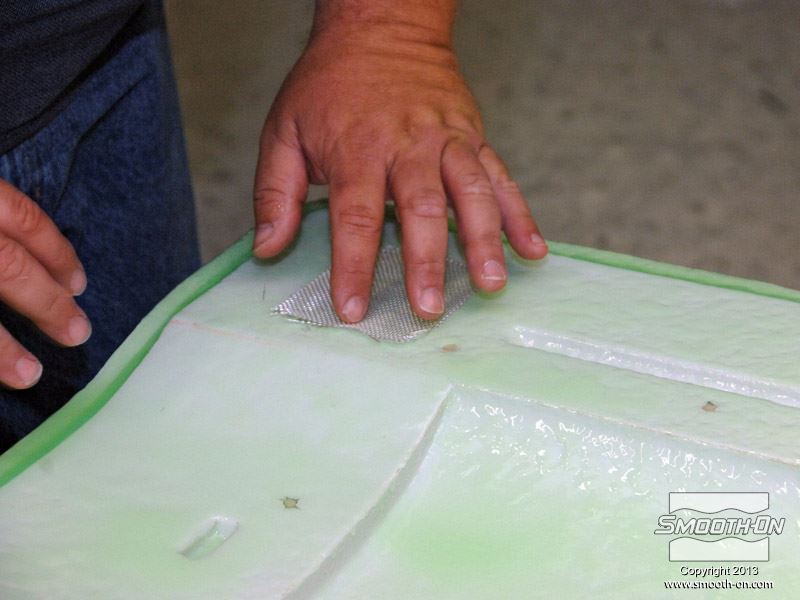

מניחים חתיכה קטנה של אריג תמיכה על גבי הסיליקון כשהוא במצב דביק Tacky כדי לחזק את האזור שבו יהיה המחבר לפיית הואקום.
![](/Cermat2013/UploadFiles/PGallery/9661.jpg)

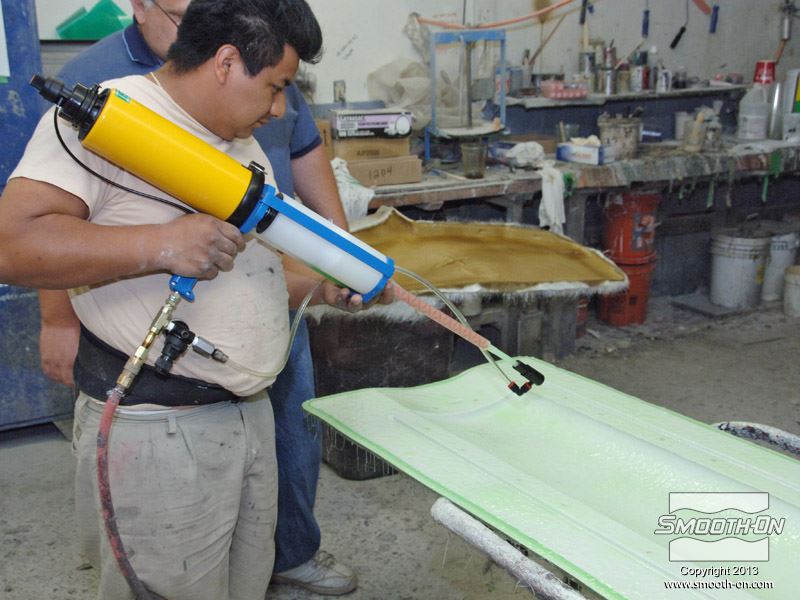

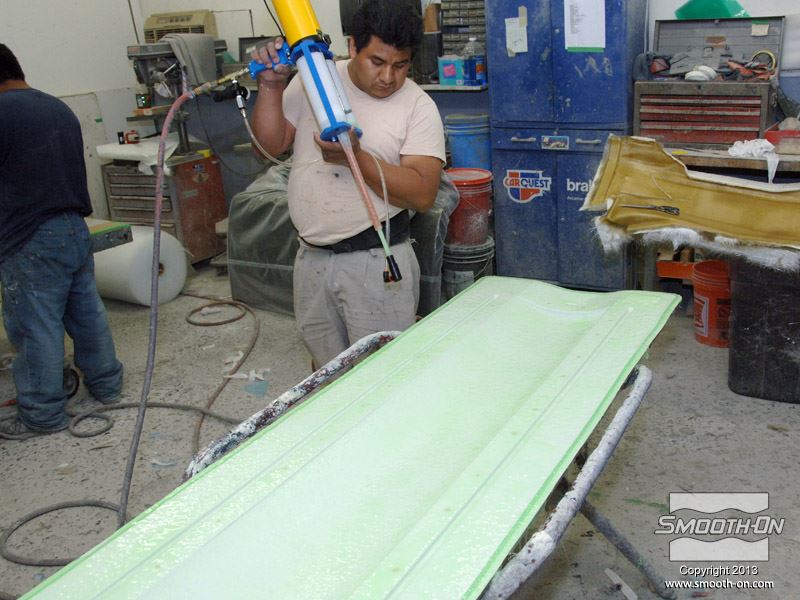

מרססים עוד EZ~Spray® Silicone 20 על גבי התבנית כולל על אריג התמיכה.
![](/Cermat2013/UploadFiles/PGallery/9662.jpg)
סיליקון EZ~Spray® Silicone 20 הוא חזק במיוחד ועמיד בקריעה גם בעוביים קטנים. שקית הוואקום הגמורה הינה בעובי של כ-6.4mm.
![](/Cermat2013/UploadFiles/PGallery/9663.jpg)

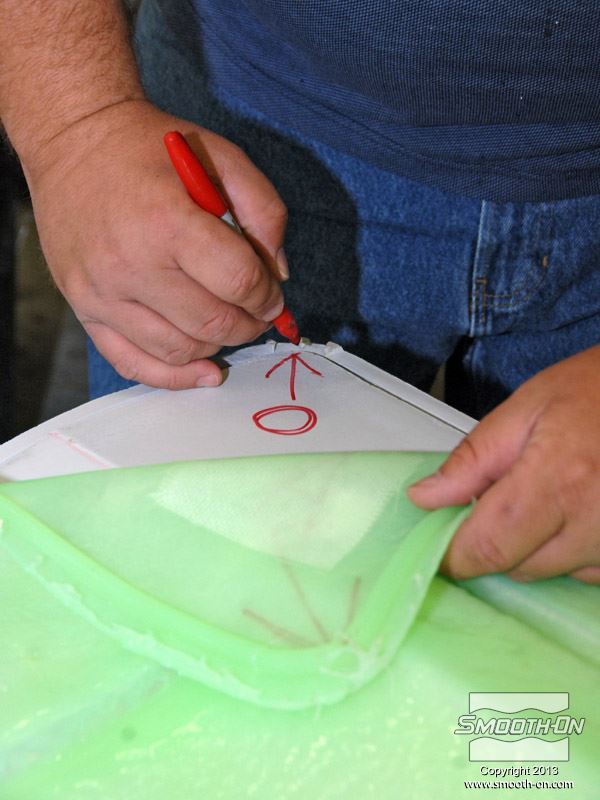

מציירים חץ אדום על התבנית ועל שקית הוואקום כדי שיהיה קל לזהות את מיקומה הנכון בעת הצבתה מחדש.
![](/Cermat2013/UploadFiles/PGallery/9664.jpg)

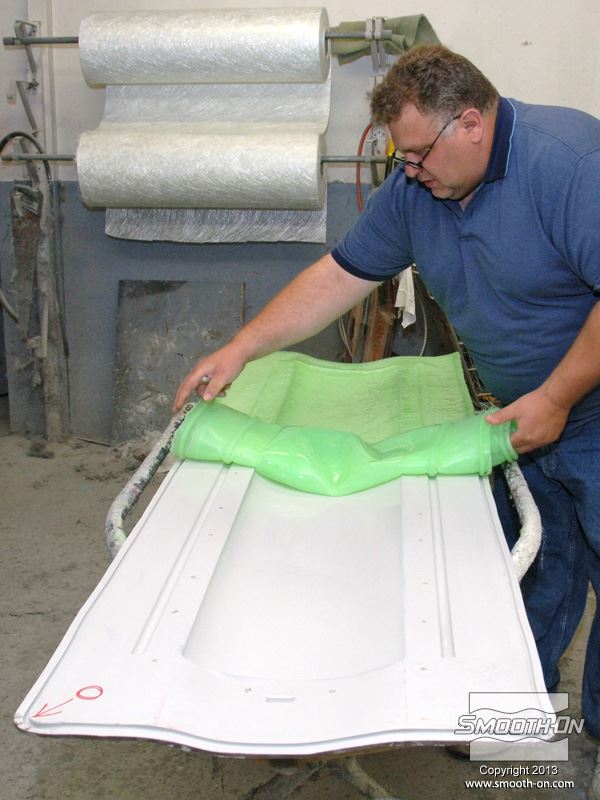

גוללים את שקית הואקום מעל גבי התבנית. הסיליקון הוא גמיש וישמור על צורתו.
![](/Cermat2013/UploadFiles/PGallery/9665.jpg)

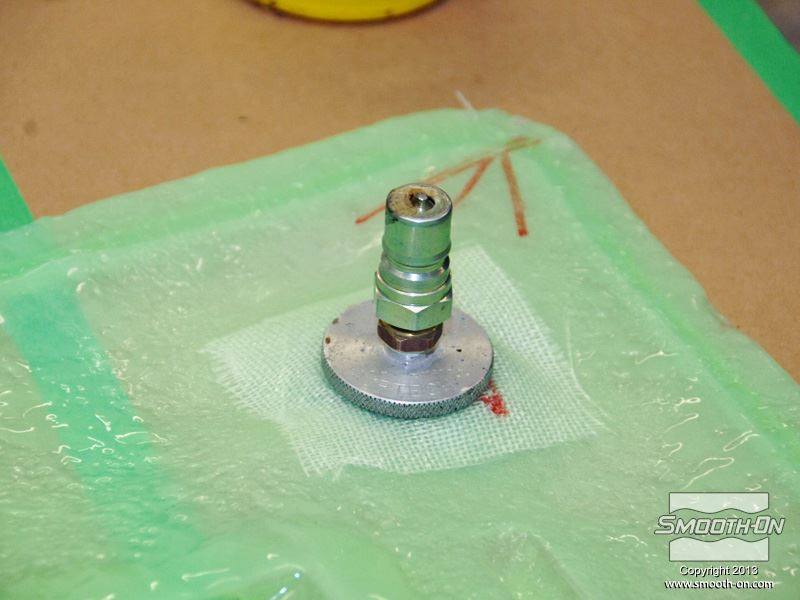

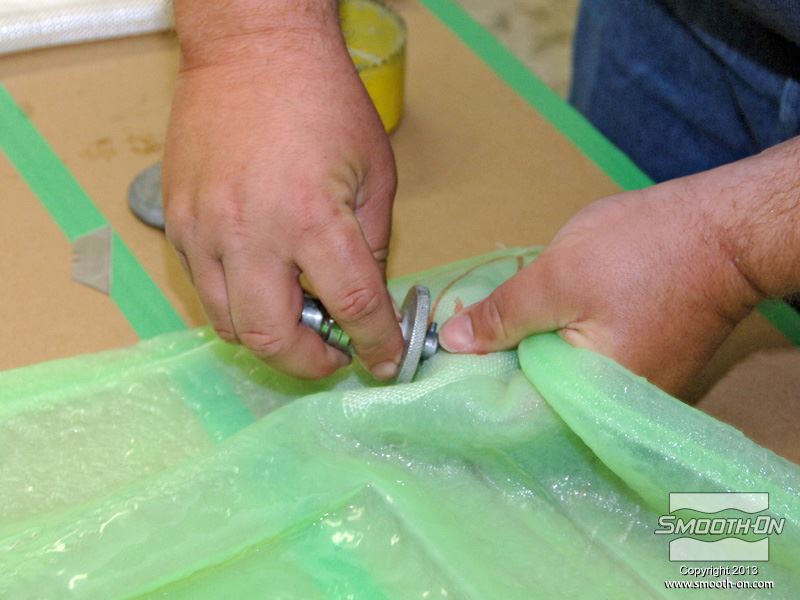

עושים חתך קטן בחתיכת האריג ומכניסים את המחבר לצינור הואקום.
![](/Cermat2013/UploadFiles/PGallery/9666.jpg)
שקית הואקום עם החיבור לואקום מוכנים.
![](/Cermat2013/UploadFiles/PGallery/9667.jpg)

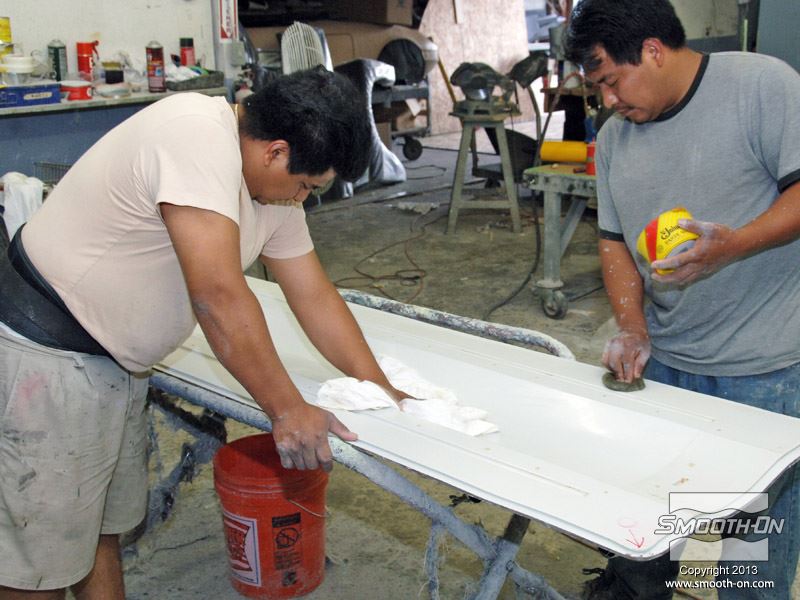

מורחים חומר הפרדה על פני התבנית. לפני הכנת החלק יש גם לנקות ולהבריק את התבנית. כך גימור החלק יהיה מבריק ביותר.
![](/Cermat2013/UploadFiles/PGallery/9668.jpg)

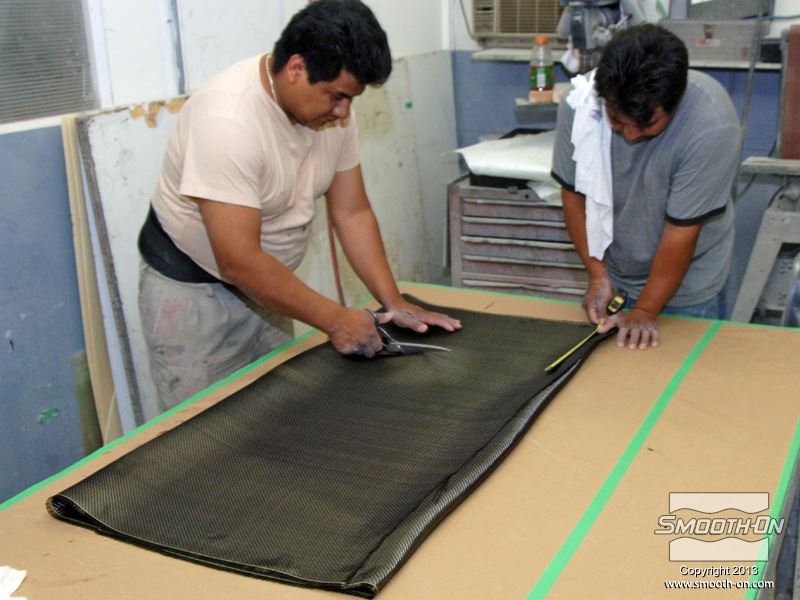

גוזרים את בדי הפחם לגודל הרצוי.
![](/Cermat2013/UploadFiles/PGallery/9669.jpg)

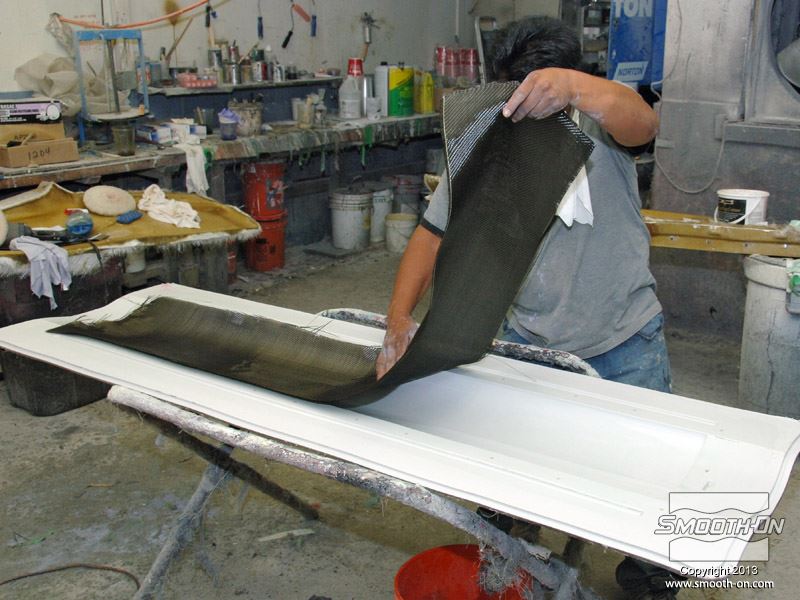

מניחים שכבה אחת של בד הפחם על התבנית.
![](/Cermat2013/UploadFiles/PGallery/9670.jpg)
בהכנת החלק הזה השתמשו באפוקסי EpoxAmite , ניתן להשתמש באפוקסי CR-80 של חברת סיקה גרמניה. חומרים אלו הם בעלי צמיגות נמוכה ומסוגל להספיג בקלות סוגים רבים של אריגים וסיבים.
![](/Cermat2013/UploadFiles/PGallery/9671.jpg)

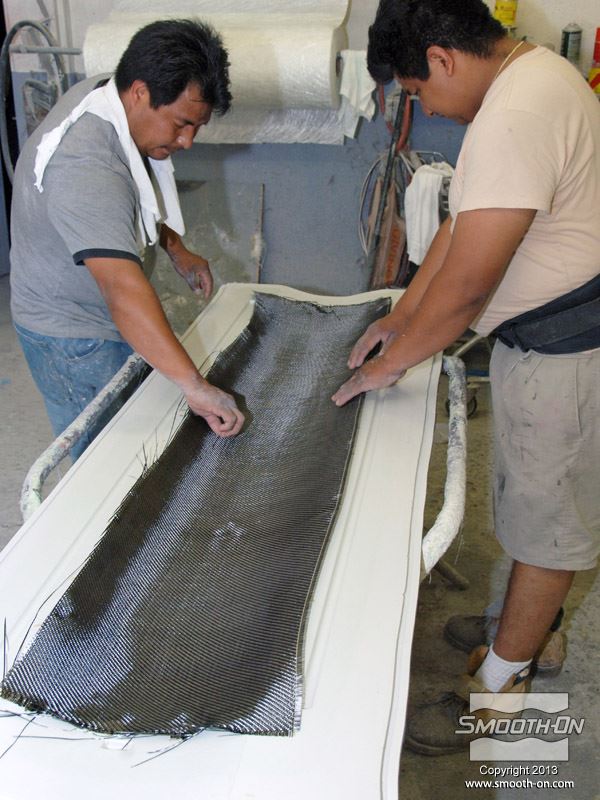

ממקמים את בד הפחם בתבנית.
![](/Cermat2013/UploadFiles/PGallery/9672.jpg)

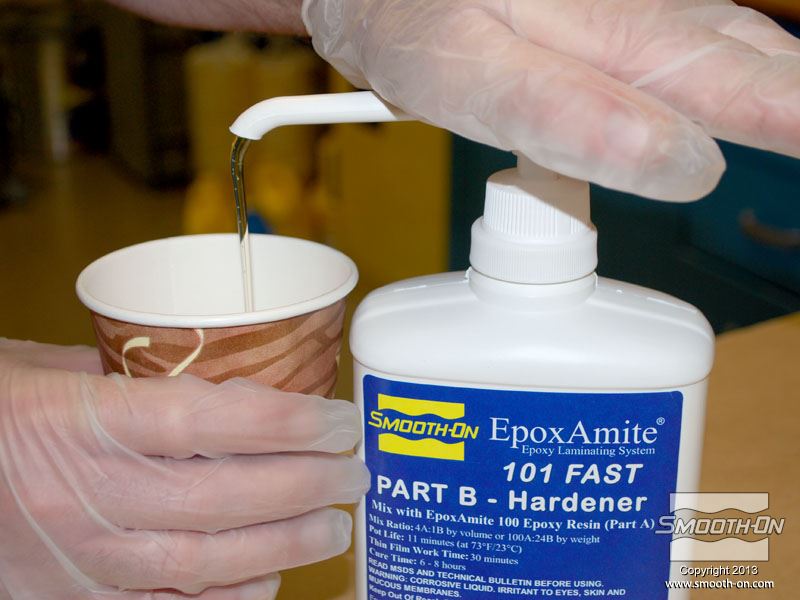

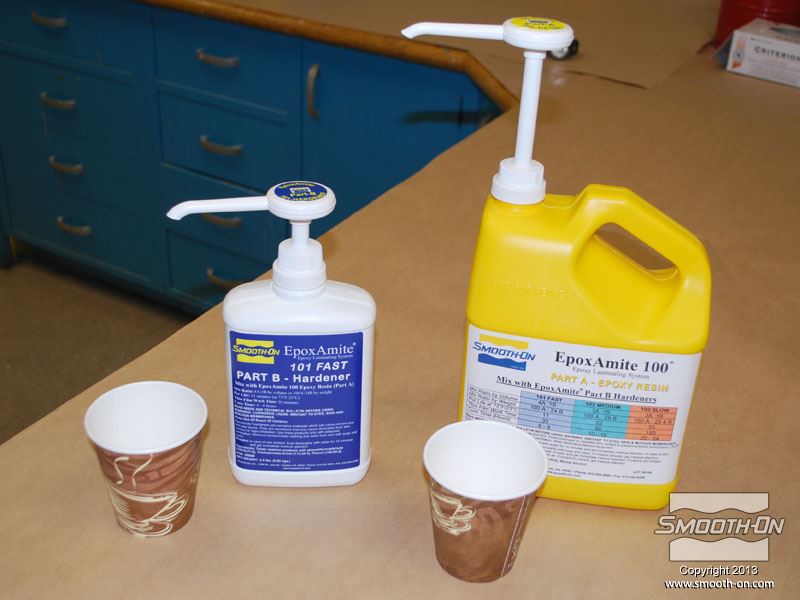

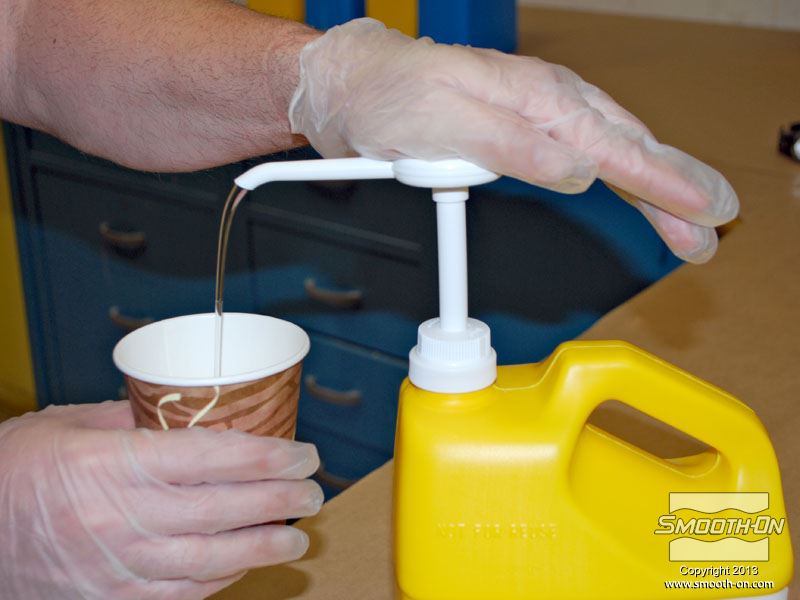

מודדים את החומרים בעזרת משאבות מכויילות מראש. לחיצה אחת על המשאבה מחלק A היא הכמות הנכונה עבור לחיצה אחת מהמשאבה של חלק B.
![](/Cermat2013/UploadFiles/PGallery/9673.jpg)

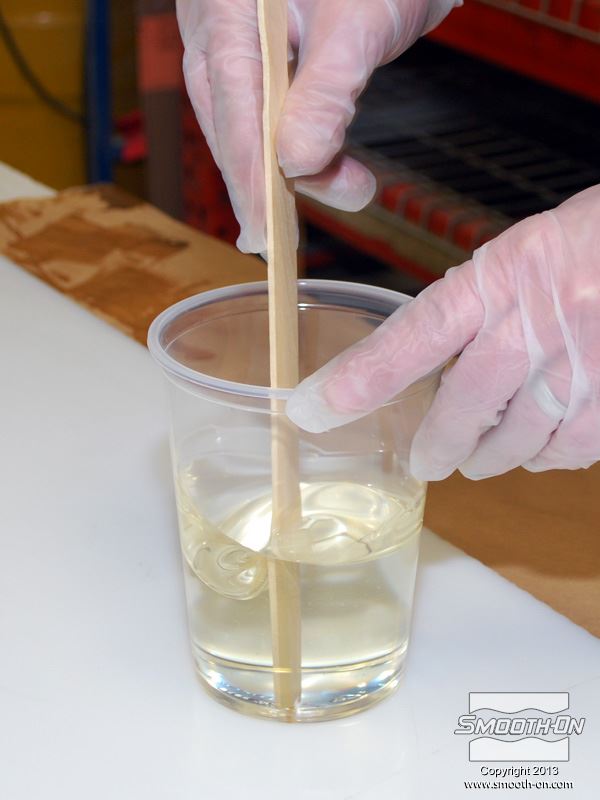

מודדים לכוס את חלק B.
![](/Cermat2013/UploadFiles/PGallery/9674.jpg)
מערבבים ביסודיות את שני החלקים. חשוב לגרד את צידי מיכל הערבוב ואת התחתית מספר פעמים כדי לוודא ערבוב טוב.
![](/Cermat2013/UploadFiles/PGallery/9675.jpg)

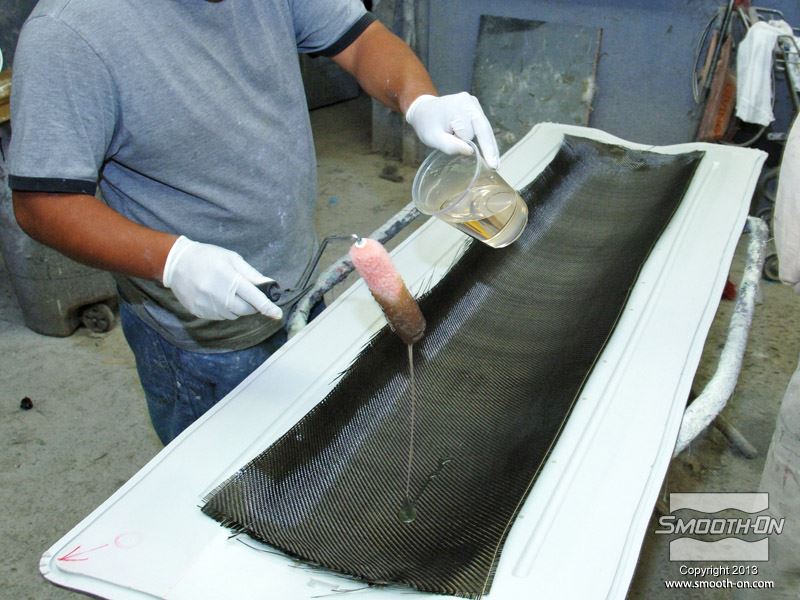

שופכים את האפוקסי להספגה הEpoxAmite על משטח בדי הפחם. יש להשתמש במספיק חומר כדי להרטיב ולהספיג כראוי את כל הבד.
![](/Cermat2013/UploadFiles/PGallery/9676.jpg)

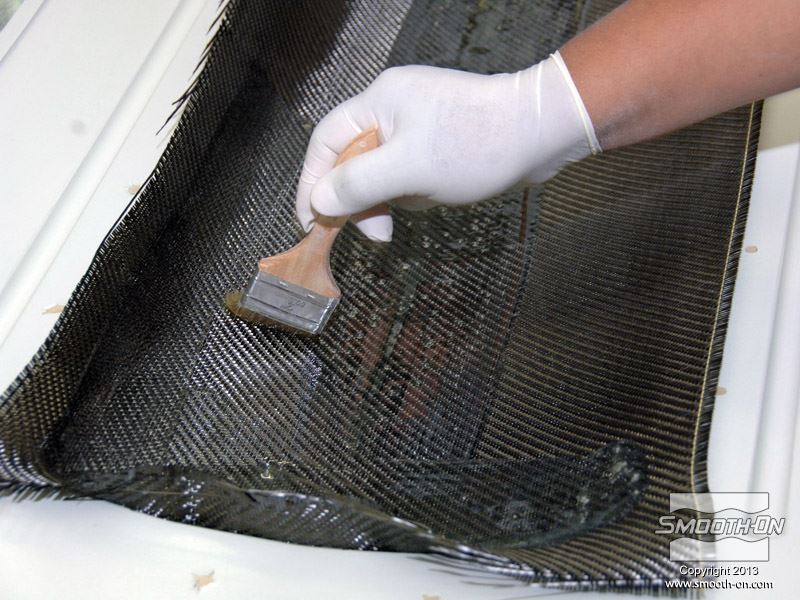

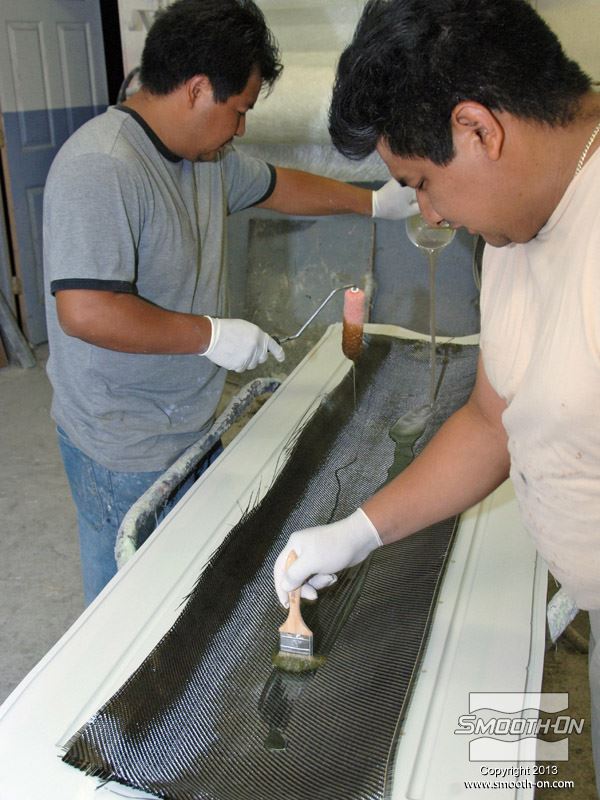

מורחים אפוקסי להספגה EpoxAmite בעזרת מברשות ורולרים.
![](/Cermat2013/UploadFiles/PGallery/9677.jpg)

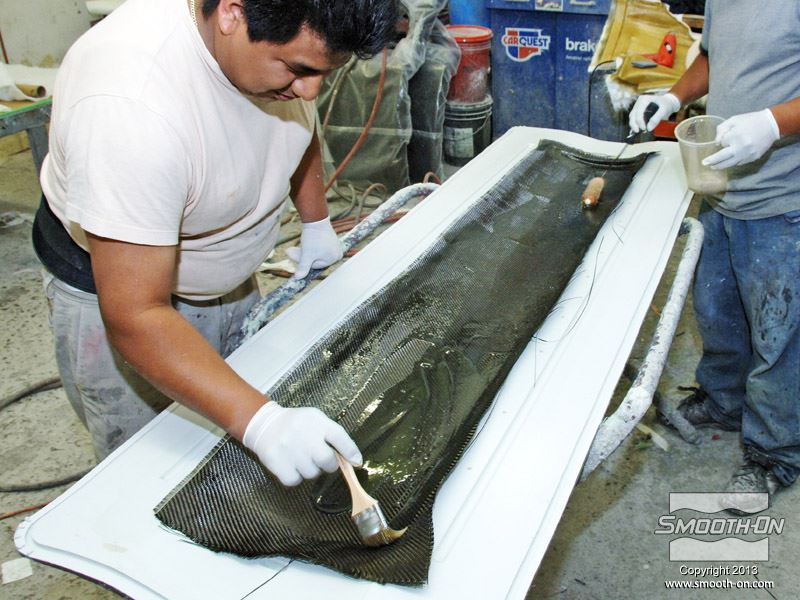

האפוקסי מרטיב בקלות את בד סיבי הפחמן.
![](/Cermat2013/UploadFiles/PGallery/9678.jpg)
מניחים שכבות נוספות של בד קרבון בין השכבות מורחים שכבה נוספת של אפוקסי להספגה EpoxAmine בכל פעם.
![](/Cermat2013/UploadFiles/PGallery/9679.jpg)

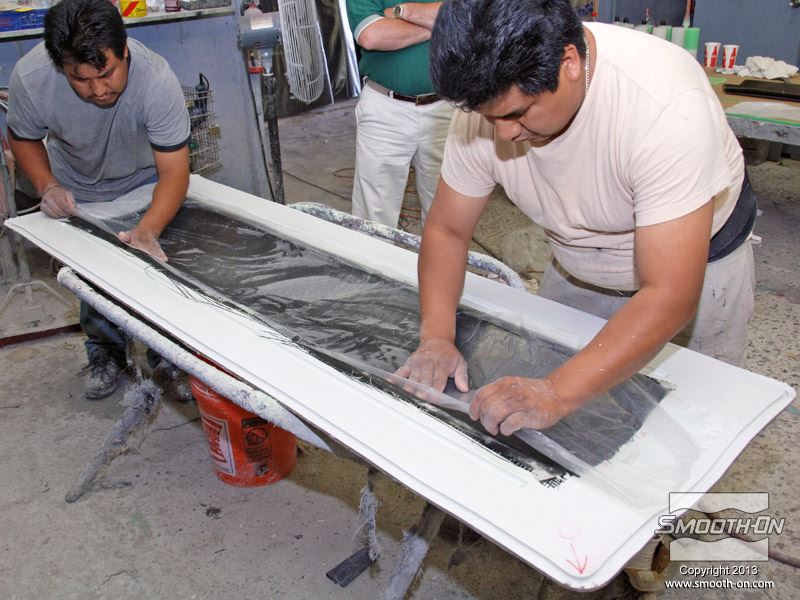

מניחים על בד הקרבון המסופג בד קילוף Peel ply.
![](/Cermat2013/UploadFiles/PGallery/9680.jpg)

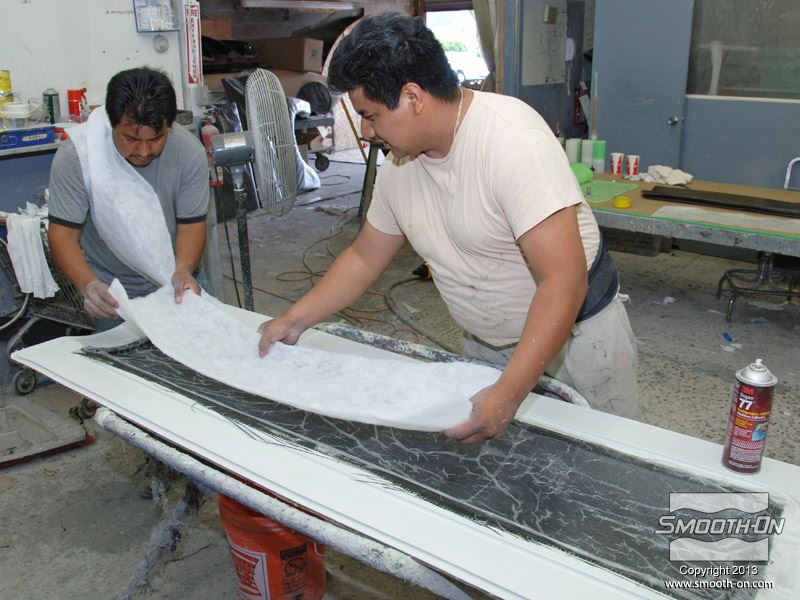

לאחר מכן, מניחים ניילון מחורר
![](/Cermat2013/UploadFiles/PGallery/9681.jpg)

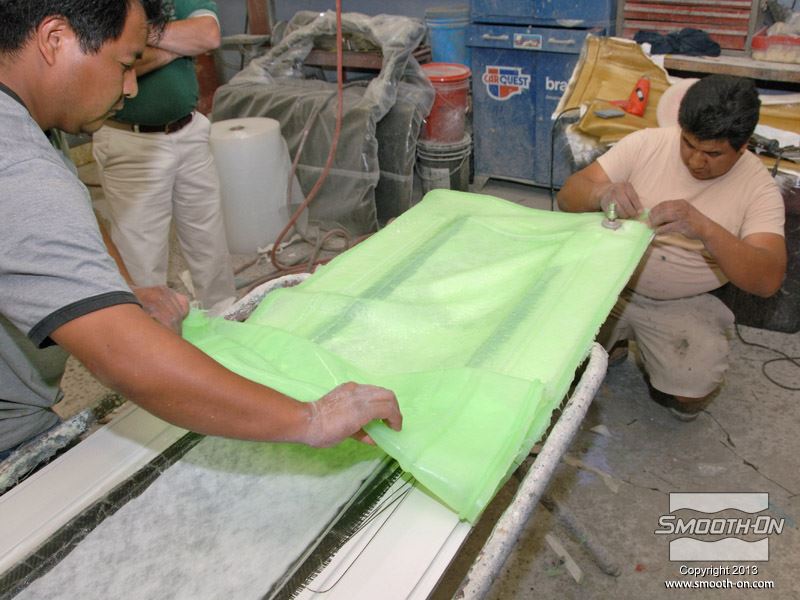

מניחים מחדש את שקית הוואקום.
![](/Cermat2013/UploadFiles/PGallery/9682.jpg)

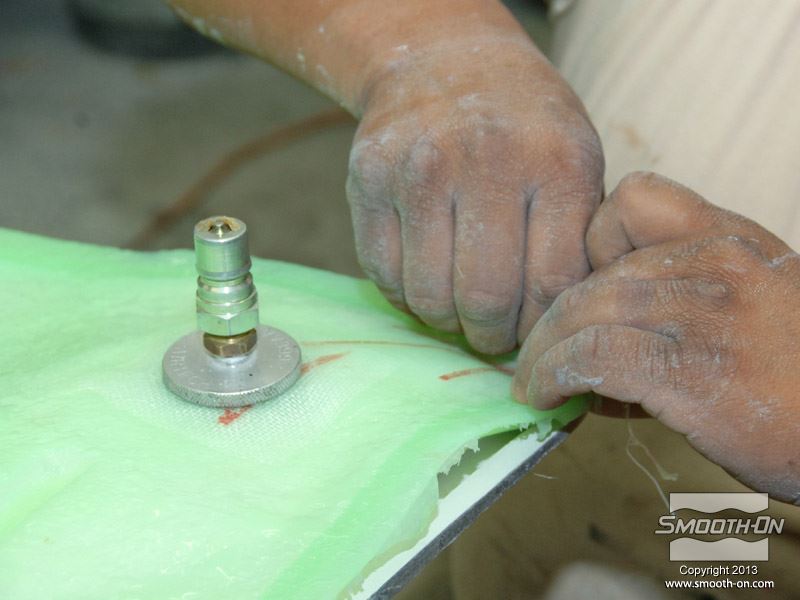

מסדרים את מסגרת האטימה מהסיליקון על התבנית כדי לוודא אטימה מלאה ומיקום נכון של השקית.
![](/Cermat2013/UploadFiles/PGallery/9683.jpg)

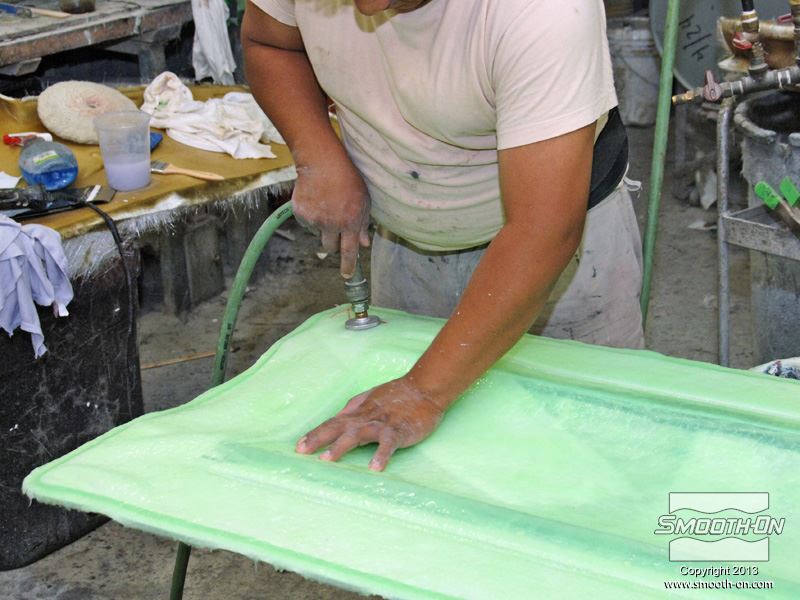

מחברים את צינור הואקום לחיבור בשקית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/9684.jpg)

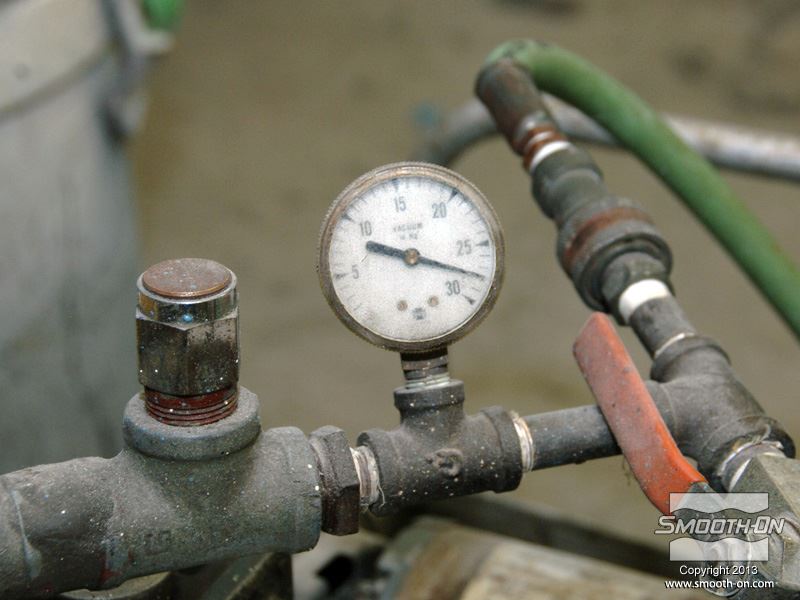

משאבת הואקום צריכה להיות מסוגלת למשוך 29 אינטש כספית ( 0.973Bar).
![](/Cermat2013/UploadFiles/PGallery/9685.jpg)

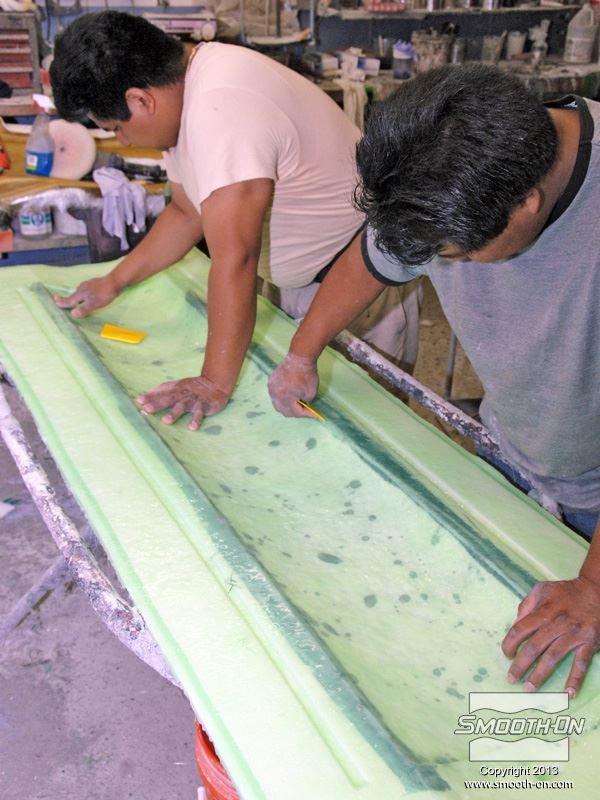

הואקום לוחץ על החלק ומוציא ממנו את בועות האוויר שנקלעו במהלך ההספגה.
![](/Cermat2013/UploadFiles/PGallery/9686.jpg)

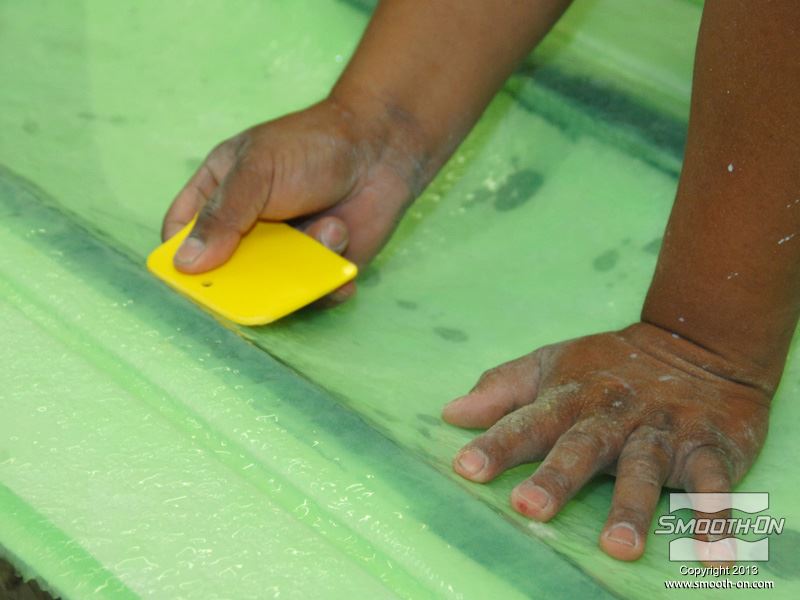

התבנית נשארת תחת הלחץ של הואקום על מנת לשחרר את כל האוויר מהחלק. נותנים לאפוקסי להספגה להתמצק תוך כדי הפעלת הואקום כדי למנוע פגמים בחלק.
![](/Cermat2013/UploadFiles/PGallery/9687.jpg)

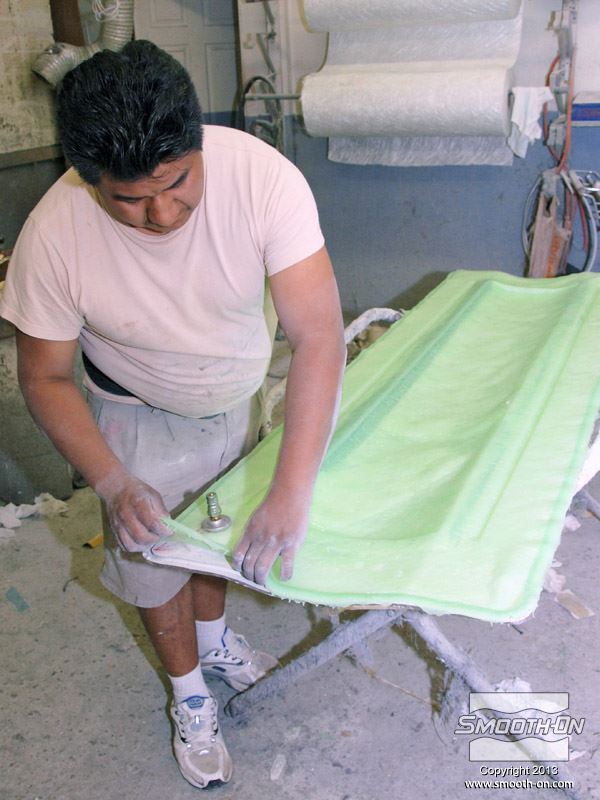

לאחר ש אפוקסי להספגה EpoxAmide התמצק לחלוטין ניתן להסיר את שקית הEZ~Spray.
![](/Cermat2013/UploadFiles/PGallery/9688.jpg)

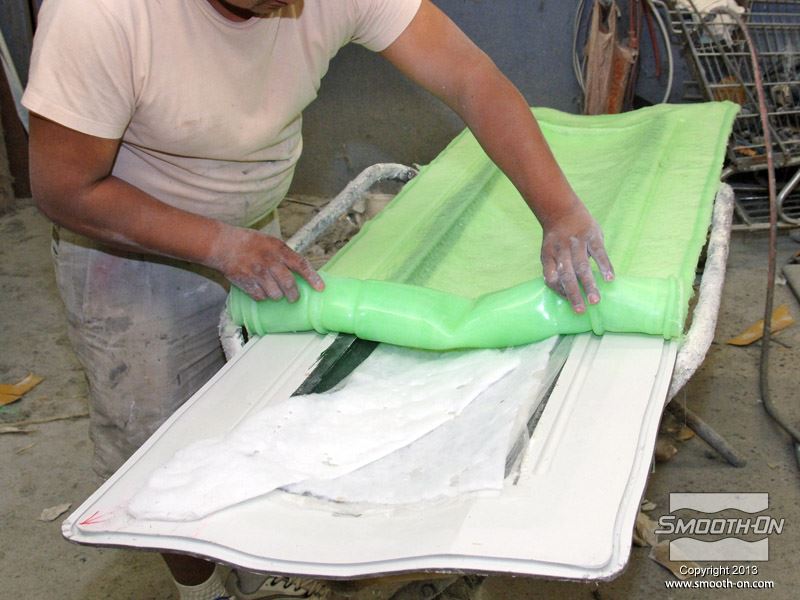

גוללים את שקית הואקום מעל גבי התבנית. לאחר מכן ניתן לאחסן אותה עד לשימוש הבא.
![](/Cermat2013/UploadFiles/PGallery/9689.jpg)

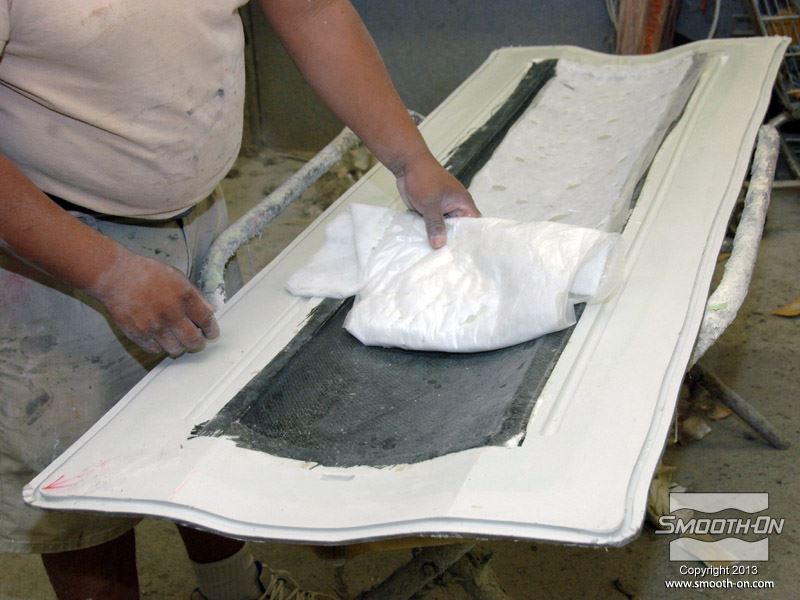

מורידים את בד הקילוף ואת הניילון המחורר מהחלק.
![](/Cermat2013/UploadFiles/PGallery/9690.jpg)

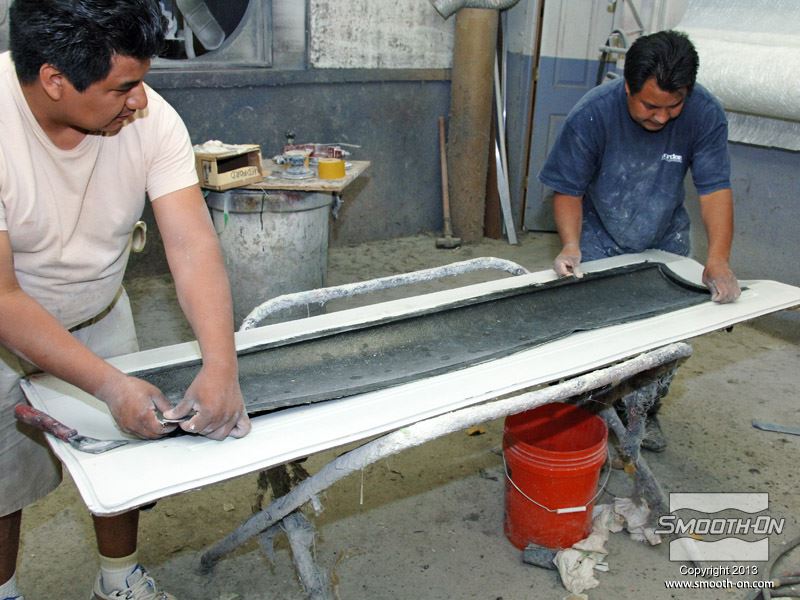

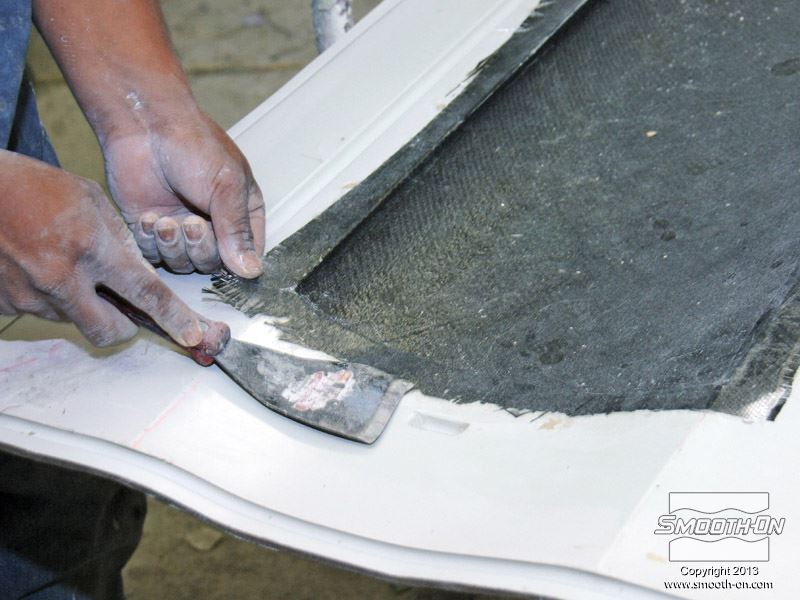

מוציאים בעדינות את החלק מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/9691.jpg)

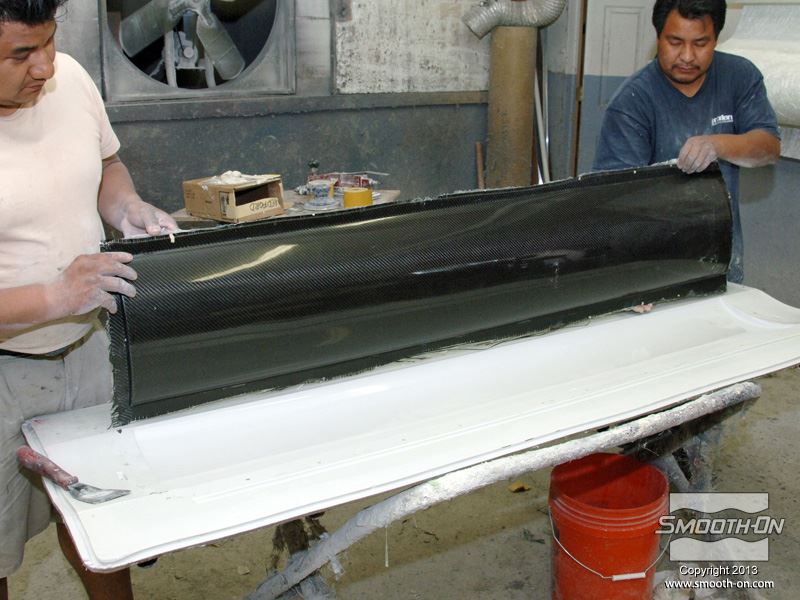

מוציאים בעדינות את החלק מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/9692.jpg)
הצורה הגאומטרית של התבנית הועתקה במדוייק לחלק מסיבי הפחמן.
![](/Cermat2013/UploadFiles/PGallery/9693.jpg)

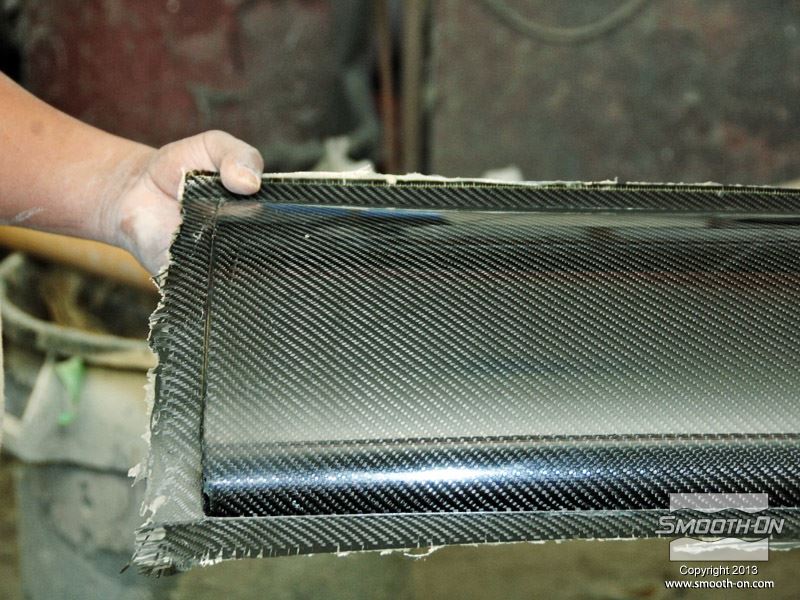

ל אפוקסי להספגה EpoxAmite (לאחר התמצקות מוחלטת) יש תכונות פיסיקאליות מצויינות וביצועים מעולים. ניתן לשייף, לעצב, לחרוט, לקדוח, להדביק ולצבוע אותו!
![](/Cermat2013/UploadFiles/PGallery/9694.jpg)

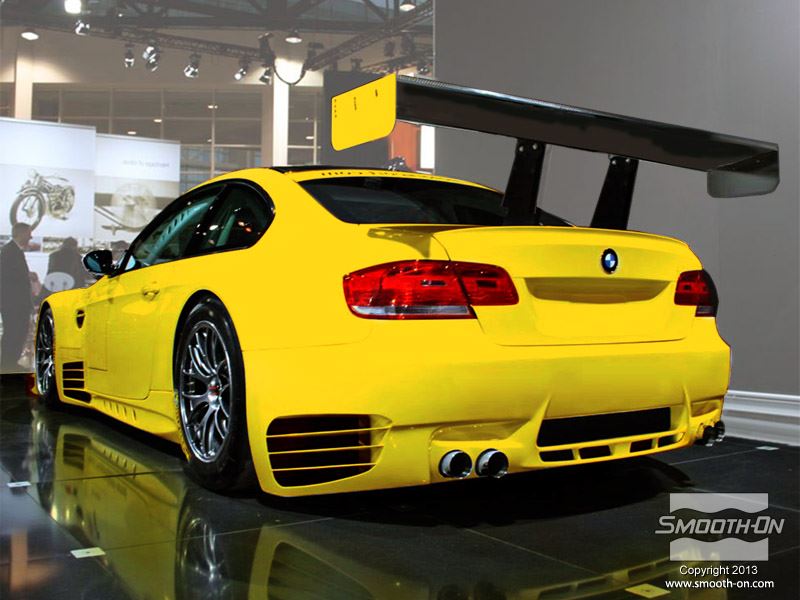

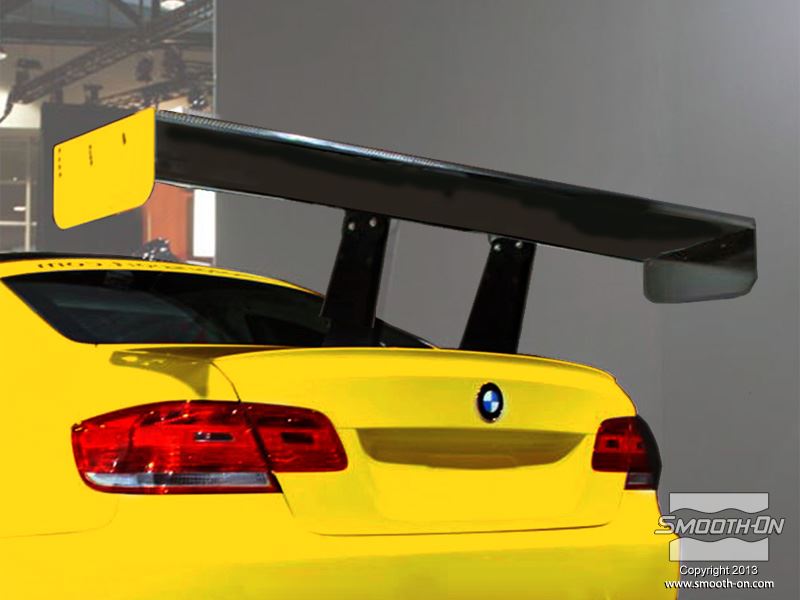

כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית.
![](/Cermat2013/UploadFiles/PGallery/9695.jpg)
כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית.
