הכנת חלקי רכב - שימוש באפוקסי לחומרים מרוכבים וסיבי פחמן
![](/Cermat2013/UploadFiles/PGallery/10550.jpg)
בתעשיית מכוניות הביצועים מכינים חלקים רבים מחומרים מרוכבים. בדים משריינים (בדי זכוכית, בדי קבלר וסיבי קרבון משולבים עם אפוקסי EpoxAmite כדי ליצור חלקים חזקים מאוד וקלים בשיכוב ידני
![](/Cermat2013/UploadFiles/PGallery/10551.jpg)

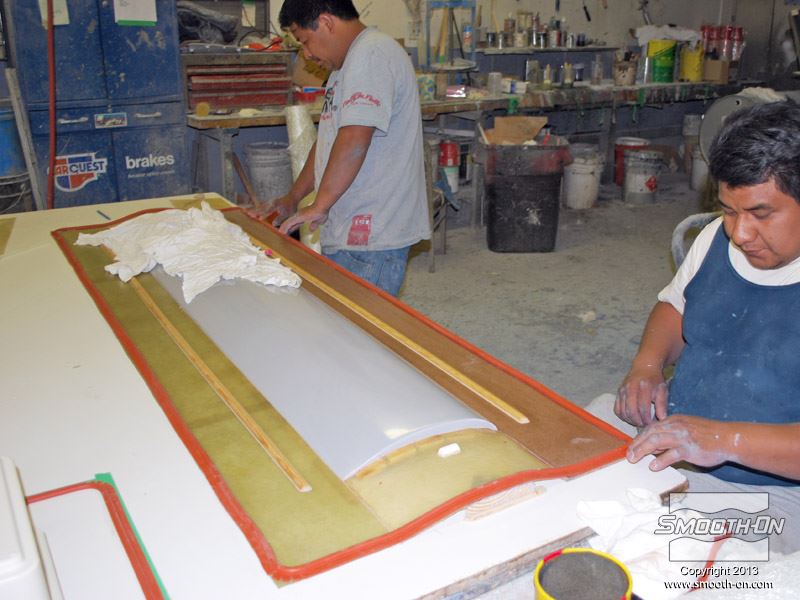

מכינים את המודל המקורי עבור תהליך הכנת התבנית. המודל הינו חצי מכנף ספוילר עבור מכונית.
![](/Cermat2013/UploadFiles/PGallery/10552.jpg)

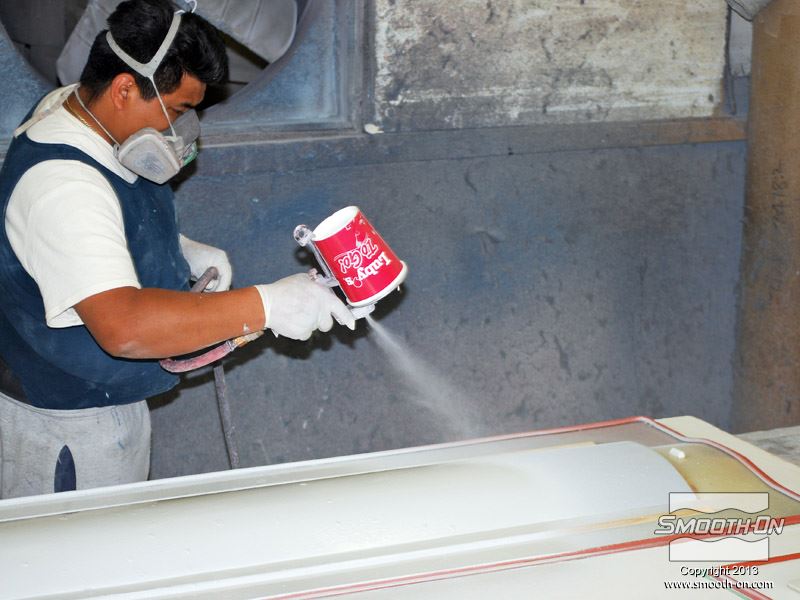

מרססים שכבת ג'לקוט על בסיס אפוקסי (Gel Coat) על המודל.
![](/Cermat2013/UploadFiles/PGallery/10553.jpg)

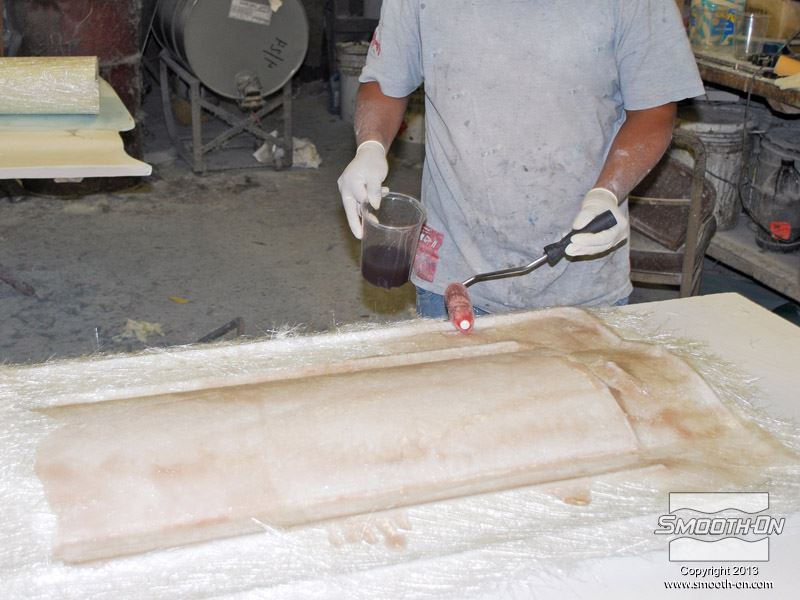

מכינים לג'לקוט תמיכה מסיבי זכוכית ספוגים בשרף אפוקסי. במקרה זה משתמשים בבד זכוכית לא ארוג.
![](/Cermat2013/UploadFiles/PGallery/10554.jpg)

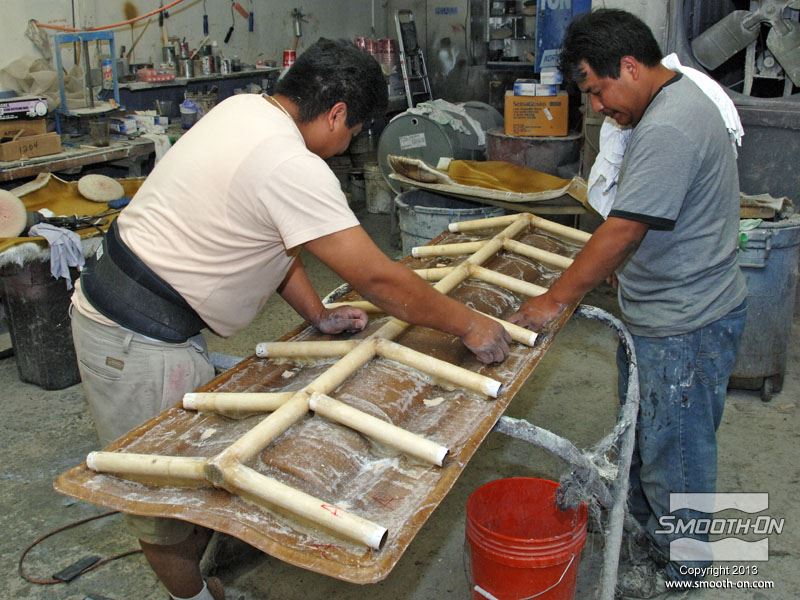

משתמשים בצינורות PVC כדי לספק תמיכה נוספת לתבנית.
![](/Cermat2013/UploadFiles/PGallery/10555.jpg)

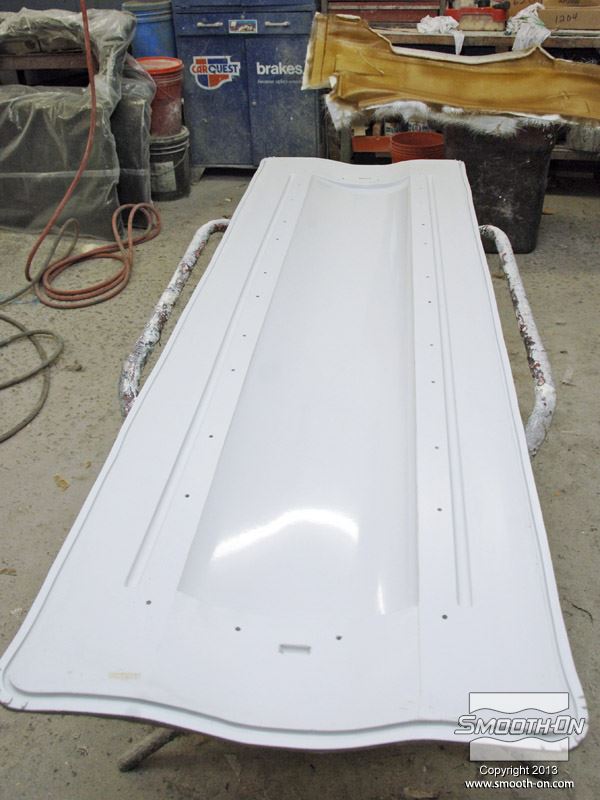

כך נראית התבנית הגמורה, לפני הכנת שקית הואקום.
![](/Cermat2013/UploadFiles/PGallery/10556.jpg)
מכינים את מחסניות סיליקון להתזה EZ~Spray® Silicone 20 .
![](/Cermat2013/UploadFiles/PGallery/10557.jpg)

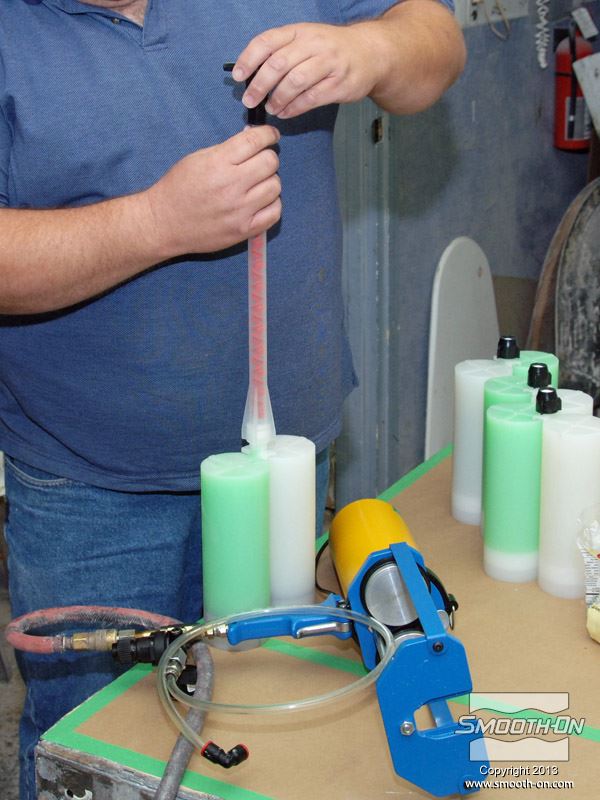

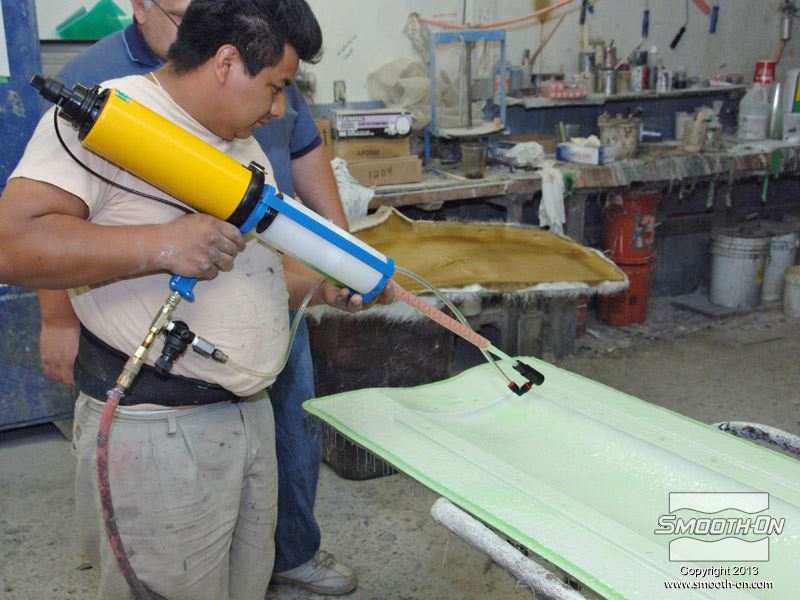

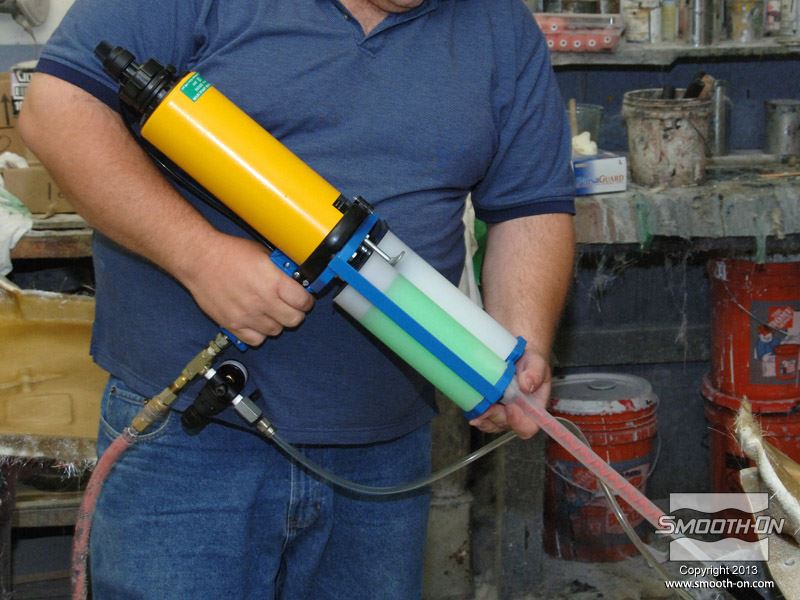

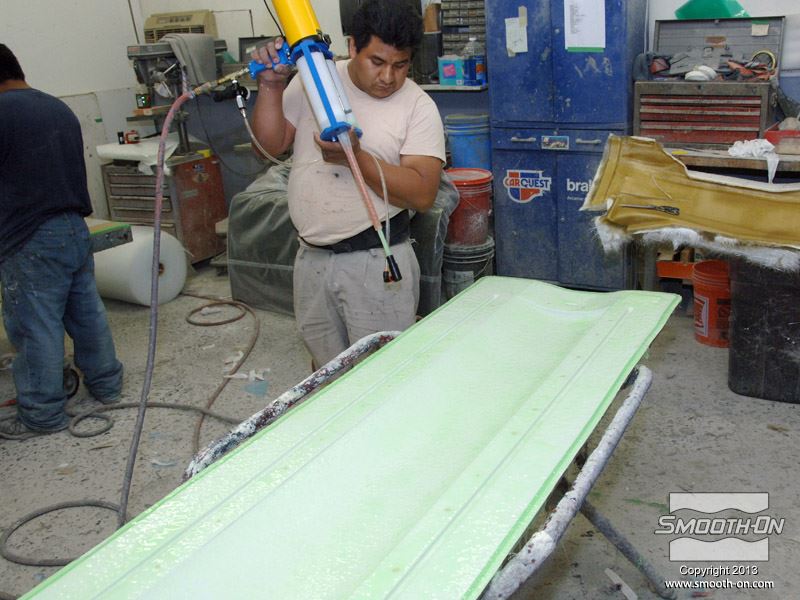

מחברים את מחסנית הEZ~Spray® Silicone 20 אל אקדח להתזת סיליקון EZ~Spray® Jr. Gun.
![](/Cermat2013/UploadFiles/PGallery/10558.jpg)

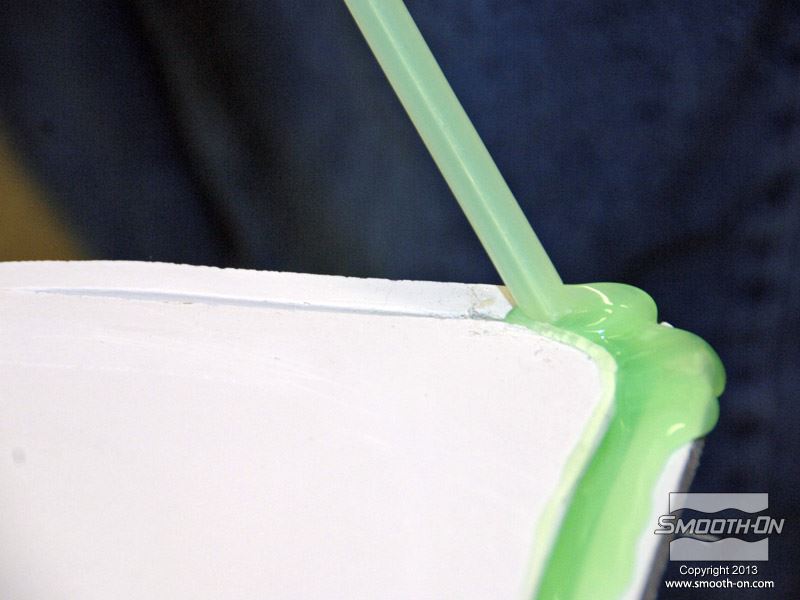

מורידים מהמיקסר הסטטי את הראש המרסס. ויוצקים את הסיליקון מסביב לתבנית כדי להכין מסגרת אטימה.
![](/Cermat2013/UploadFiles/PGallery/10559.jpg)

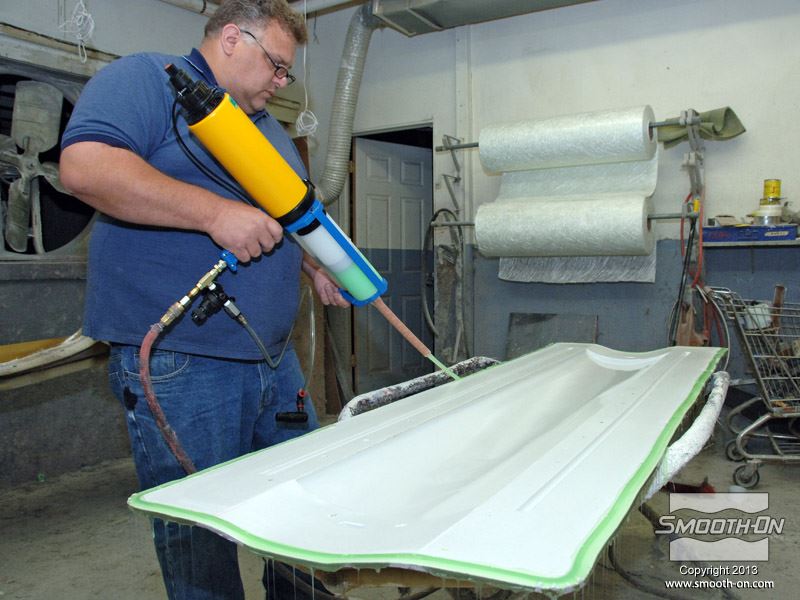

לאחר שיוצרים אטימה, מחברים מחדש את הראש המרסס על גבי צינור הערבוב. כעת אפשר להתחיל לרסס את הEZ~Spray® Silicone 20.
![](/Cermat2013/UploadFiles/PGallery/10560.jpg)

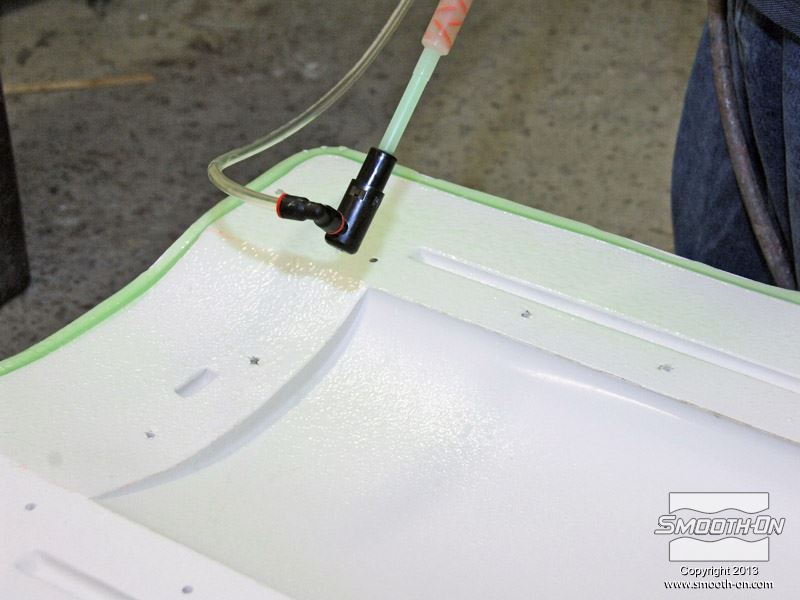

מרססים שכבה דקה של EZ~Spray® Silicone 20 על גבי התבנית באופן אחיד.
![](/Cermat2013/UploadFiles/PGallery/10561.jpg)

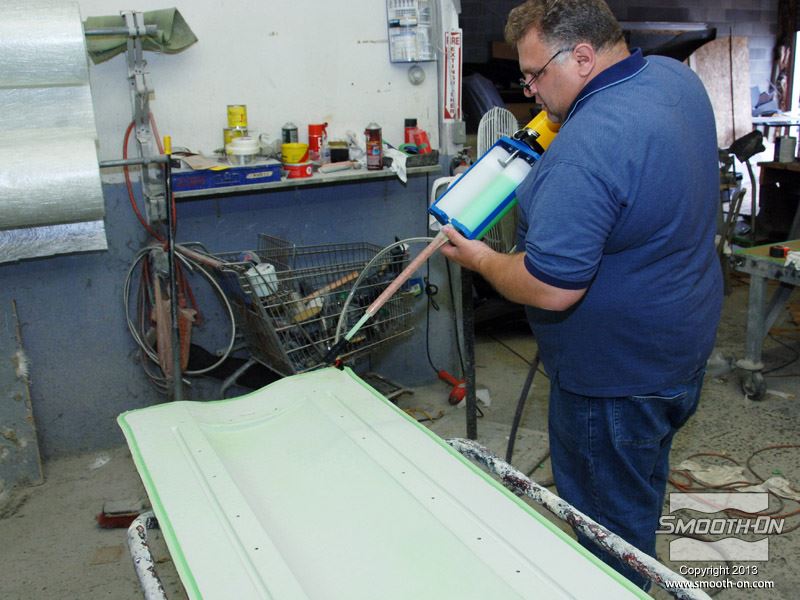

מרססים עוד סיליקון להתזה EZ~Spray® Silicone 20 על גבי התבנית ומעבים את שכבת הסיליקון באופן אחיד.
![](/Cermat2013/UploadFiles/PGallery/10562.jpg)

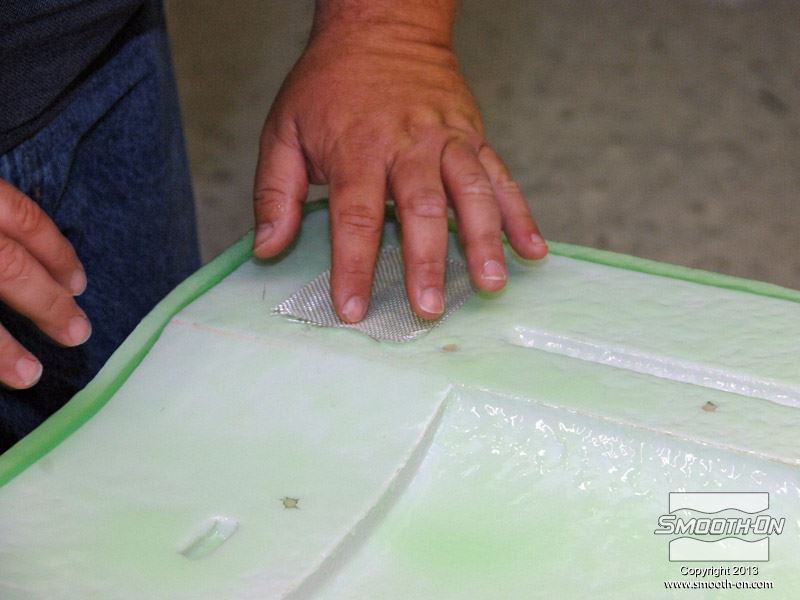

מניחים חתיכה קטנה של אריג תמיכה על גבי הסיליקון כשהוא במצב דביק Tacky כדי לחזק את האזור שבו יהיה המחבר לפיית הואקום.
![](/Cermat2013/UploadFiles/PGallery/10563.jpg)
מרססים עוד EZ~Spray® Silicone 20 על גבי התבנית כולל על אריג התמיכה.
![](/Cermat2013/UploadFiles/PGallery/10564.jpg)
סיליקון EZ~Spray® Silicone 20 הוא חזק במיוחד ועמיד בקריעה גם בעוביים קטנים. שקית הוואקום הגמורה הינה בעובי של כ-6.4mm.
![](/Cermat2013/UploadFiles/PGallery/10565.jpg)

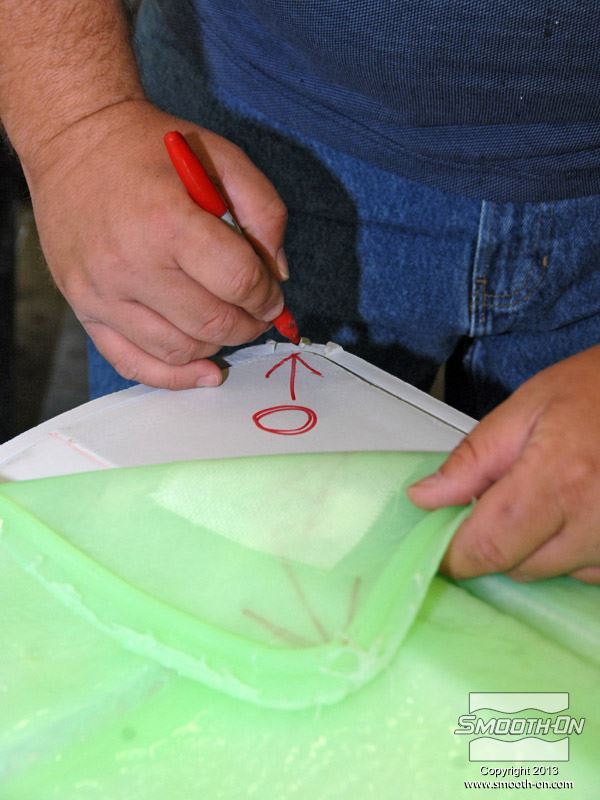

מציירים חץ אדום על התבנית ועל שקית הוואקום כדי שיהיה קל לזהות את מיקומה הנכון בעת הצבתה מחדש.
![](/Cermat2013/UploadFiles/PGallery/10566.jpg)

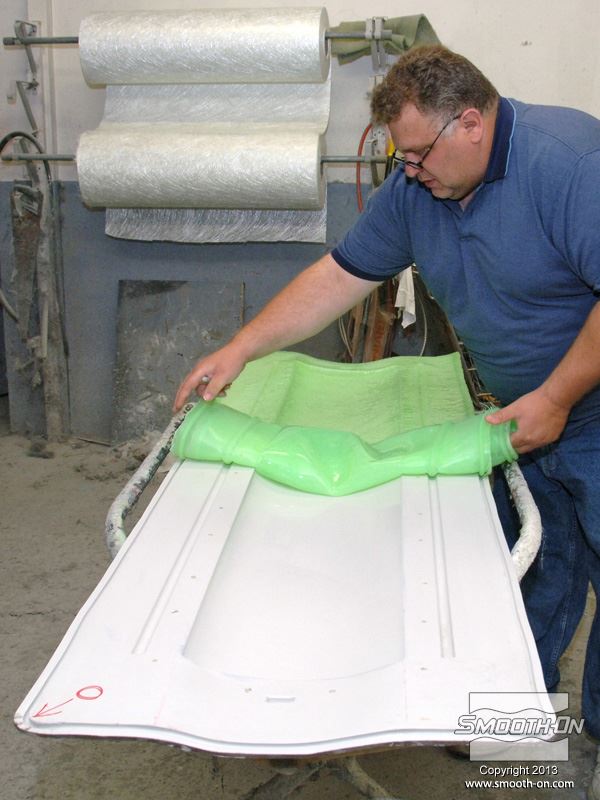

גוללים את שקית הואקום מעל גבי התבנית. הסיליקון הוא גמיש וישמור על צורתו.
![](/Cermat2013/UploadFiles/PGallery/10567.jpg)

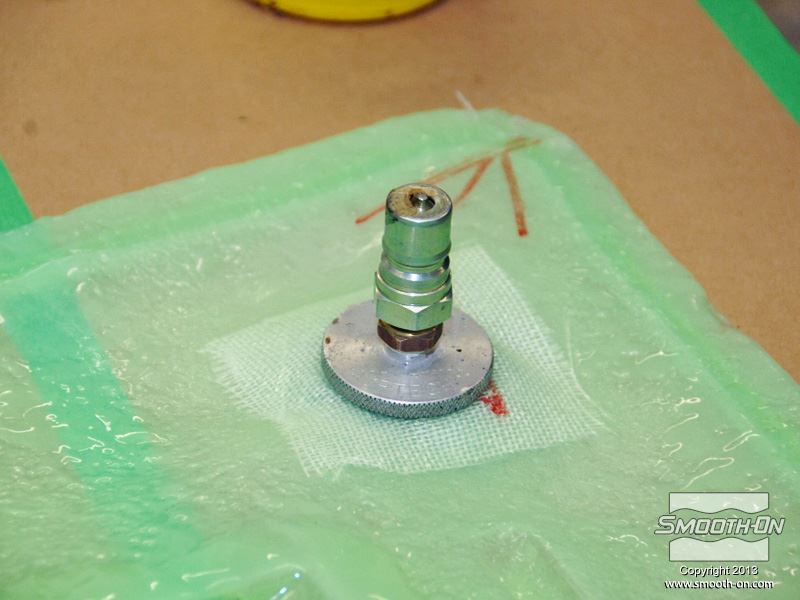

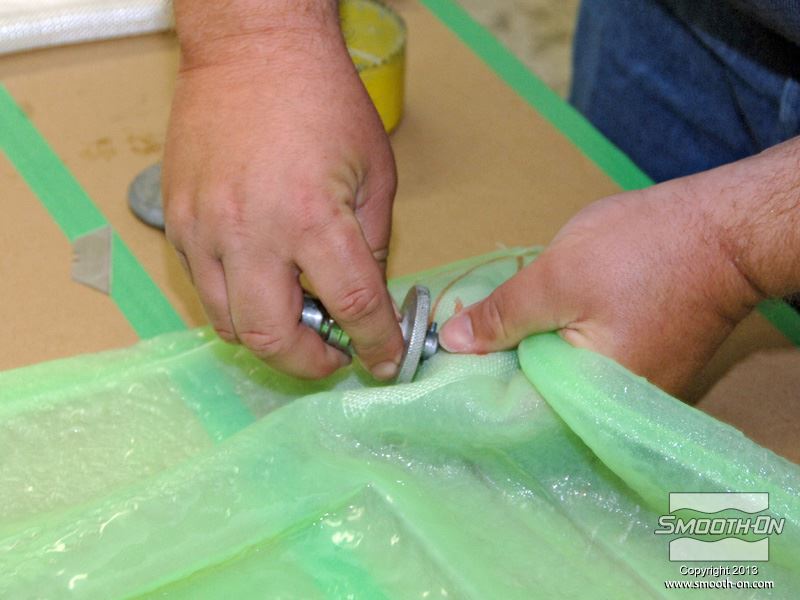

עושים חתך קטן בחתיכת האריג ומכניסים את המחבר לצינור הואקום.
![](/Cermat2013/UploadFiles/PGallery/10568.jpg)

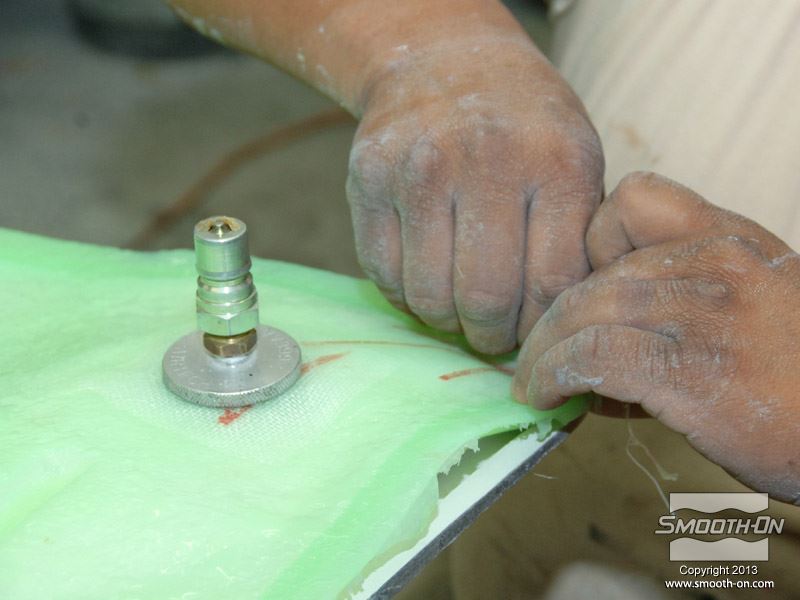

שקית הואקום עם החיבור לואקום מוכנים.
![](/Cermat2013/UploadFiles/PGallery/10569.jpg)

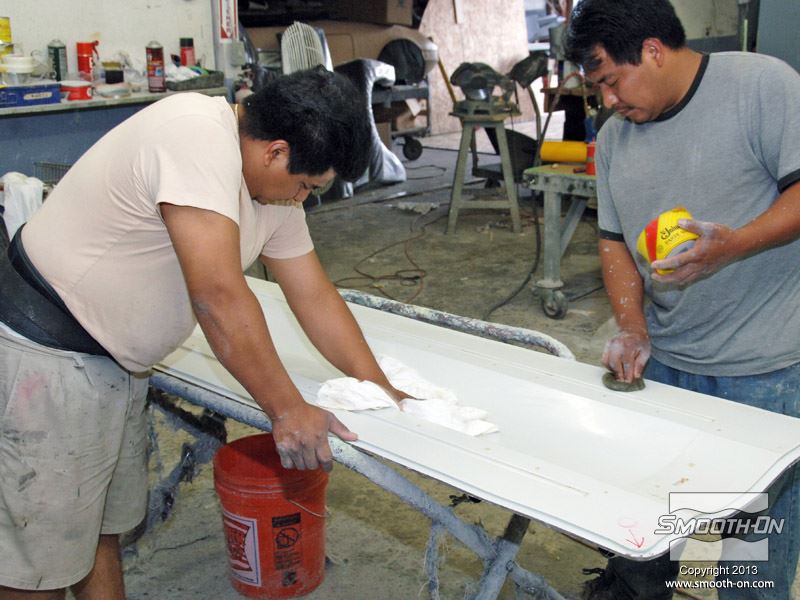

מורחים חומר הפרדה על פני התבנית. לפני הכנת החלק יש גם לנקות ולהבריק את התבנית. כך גימור החלק יהיה מבריק ביותר.
![](/Cermat2013/UploadFiles/PGallery/10570.jpg)

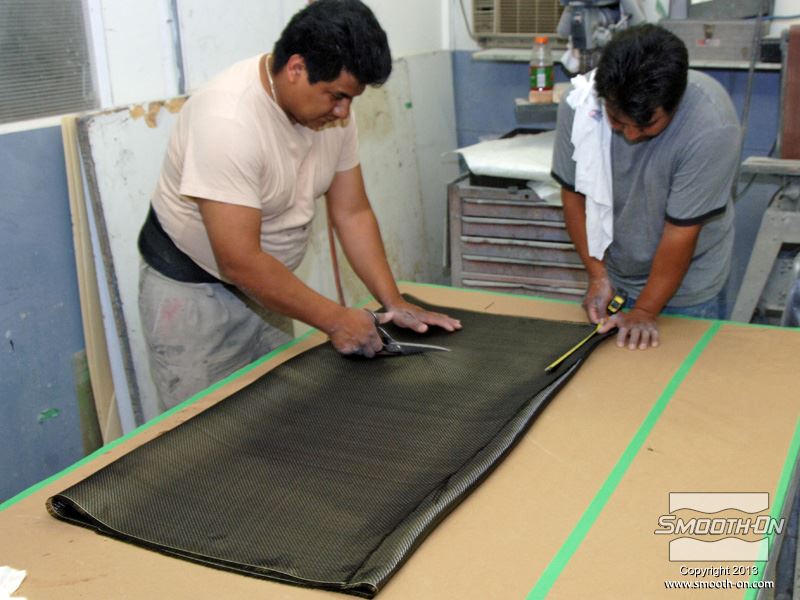

גוזרים את בדי הפחם לגודל הרצוי.
![](/Cermat2013/UploadFiles/PGallery/10571.jpg)

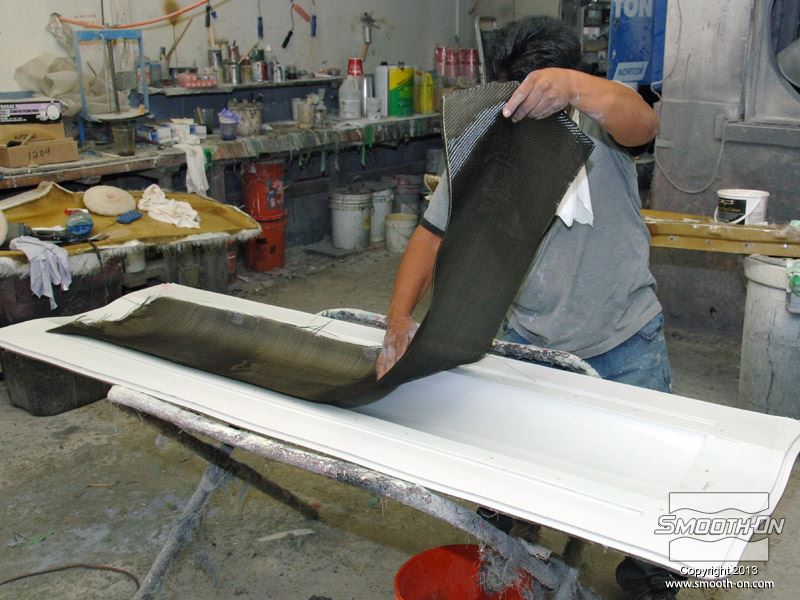

מניחים שכבה אחת של בד הפחם על התבנית.
![](/Cermat2013/UploadFiles/PGallery/10572.jpg)
בהכנת החלק הזה השתמשו באפוקסי EpoxAmite , ניתן להשתמש באפוקסי CR-80 של חברת סיקה גרמניה. חומרים אלו הם בעלי צמיגות נמוכה ומסוגל להספיג בקלות סוגים רבים של אריגים וסיבים.
![](/Cermat2013/UploadFiles/PGallery/10573.jpg)

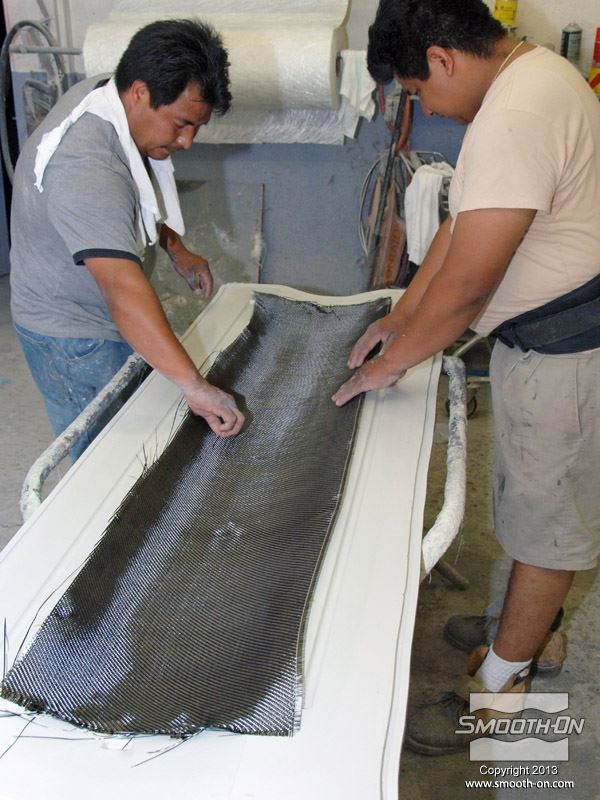

ממקמים את בד הפחם בתבנית.
![](/Cermat2013/UploadFiles/PGallery/10574.jpg)

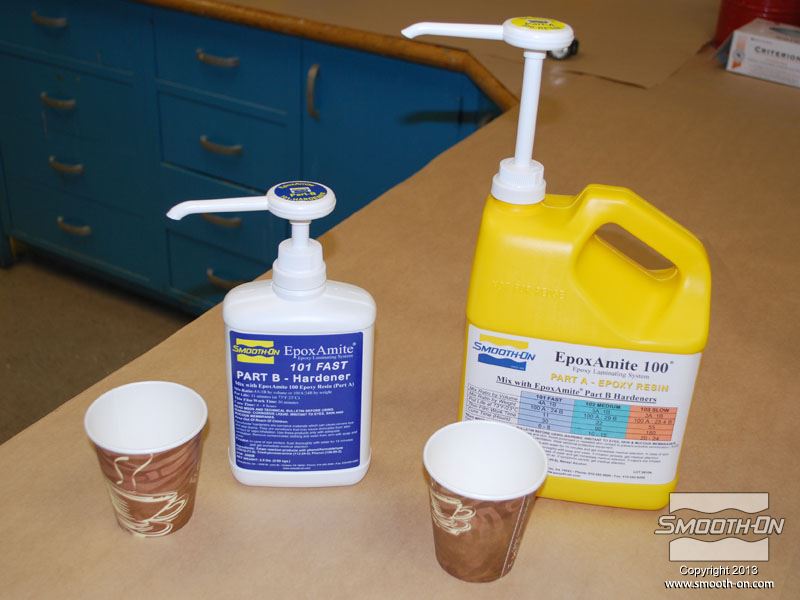

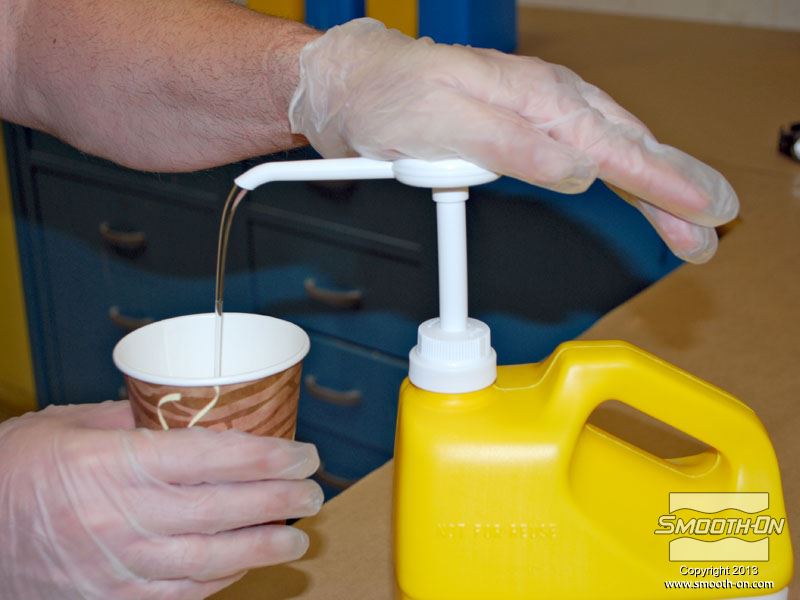

מודדים את החומרים בעזרת משאבות מכויילות מראש. לחיצה אחת על המשאבה מחלק A היא הכמות הנכונה עבור לחיצה אחת מהמשאבה של חלק B.
![](/Cermat2013/UploadFiles/PGallery/10575.jpg)

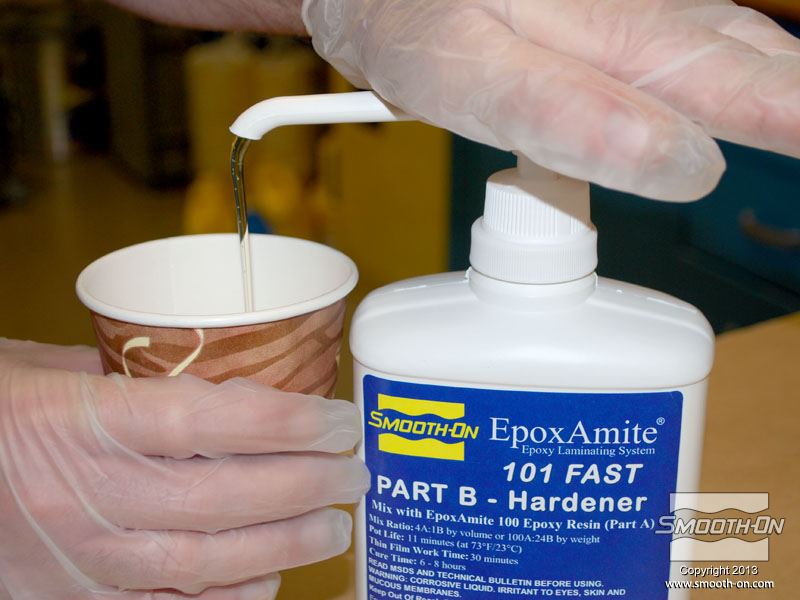

מודדים לכוס את חלק B.
![](/Cermat2013/UploadFiles/PGallery/10576.jpg)

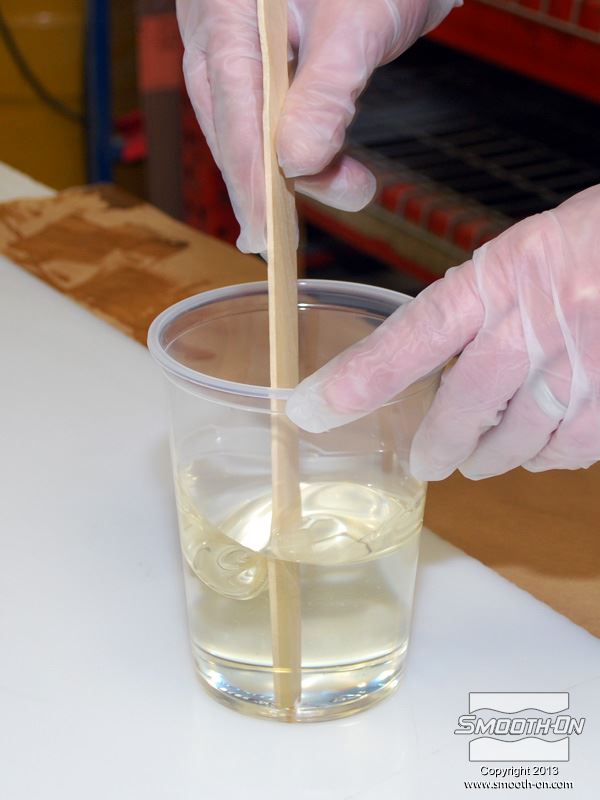

מערבבים ביסודיות את שני החלקים. חשוב לגרד את צידי מיכל הערבוב ואת התחתית מספר פעמים כדי לוודא ערבוב טוב.
![](/Cermat2013/UploadFiles/PGallery/10577.jpg)

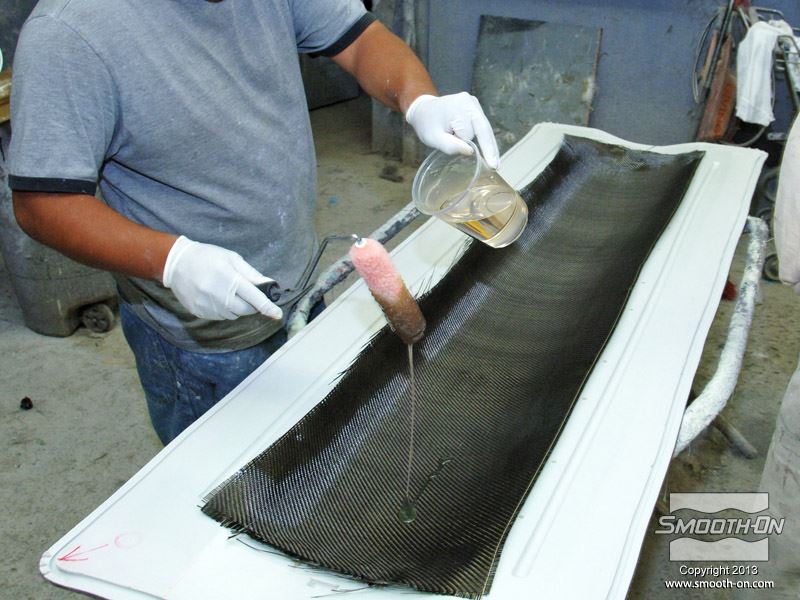

שופכים את האפוקסי להספגה הEpoxAmite על משטח בדי הפחם. יש להשתמש במספיק חומר כדי להרטיב ולהספיג כראוי את כל הבד.
![](/Cermat2013/UploadFiles/PGallery/10578.jpg)

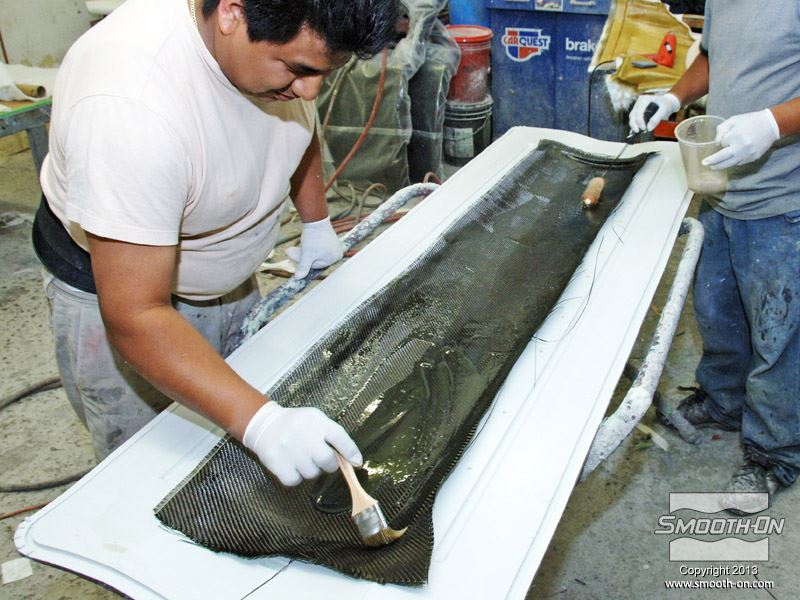

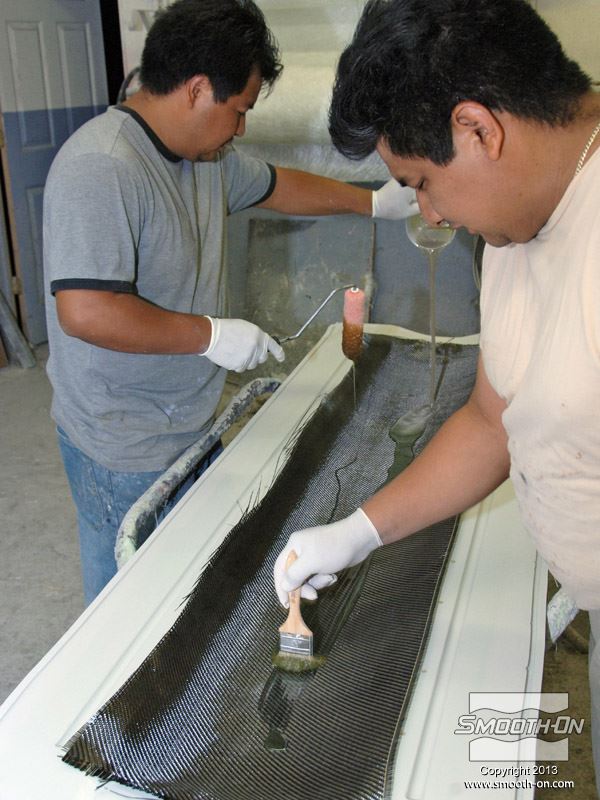

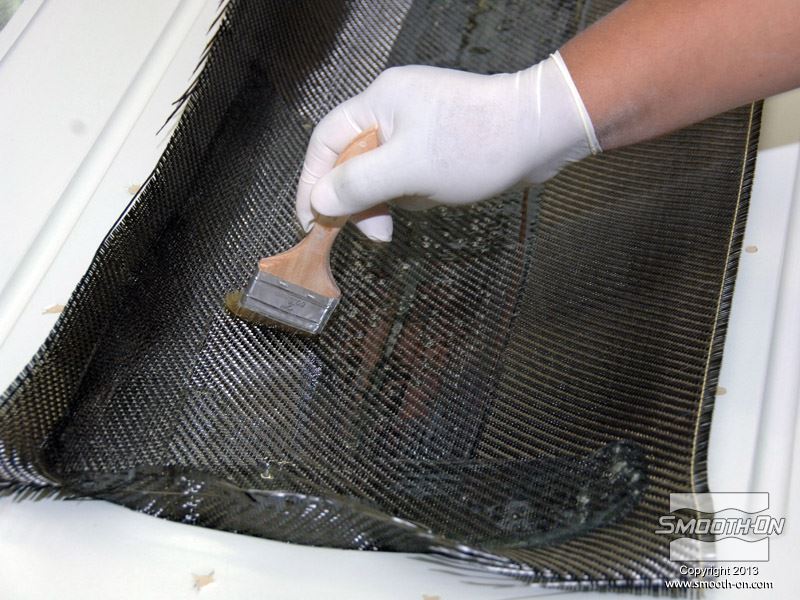

מורחים אפוקסי להספגה EpoxAmite בעזרת מברשות ורולרים.
![](/Cermat2013/UploadFiles/PGallery/10579.jpg)
האפוקסי מרטיב בקלות את בד סיבי הפחמן.
![](/Cermat2013/UploadFiles/PGallery/10580.jpg)
מניחים שכבות נוספות של בד קרבון בין השכבות מורחים שכבה נוספת של אפוקסי להספגה EpoxAmine בכל פעם.
![](/Cermat2013/UploadFiles/PGallery/10581.jpg)

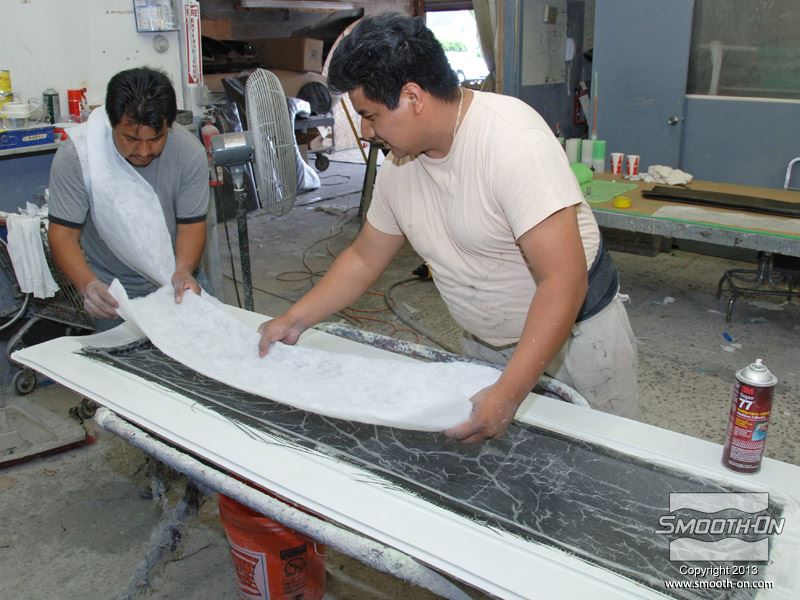

מניחים על בד הקרבון המסופג בד קילוף Peel ply.
![](/Cermat2013/UploadFiles/PGallery/10582.jpg)

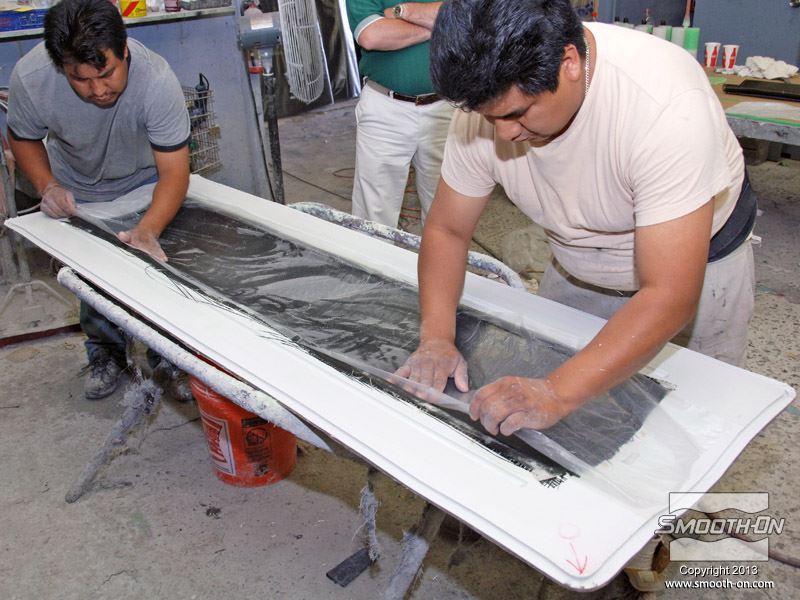

לאחר מכן, מניחים ניילון מחורר
![](/Cermat2013/UploadFiles/PGallery/10583.jpg)

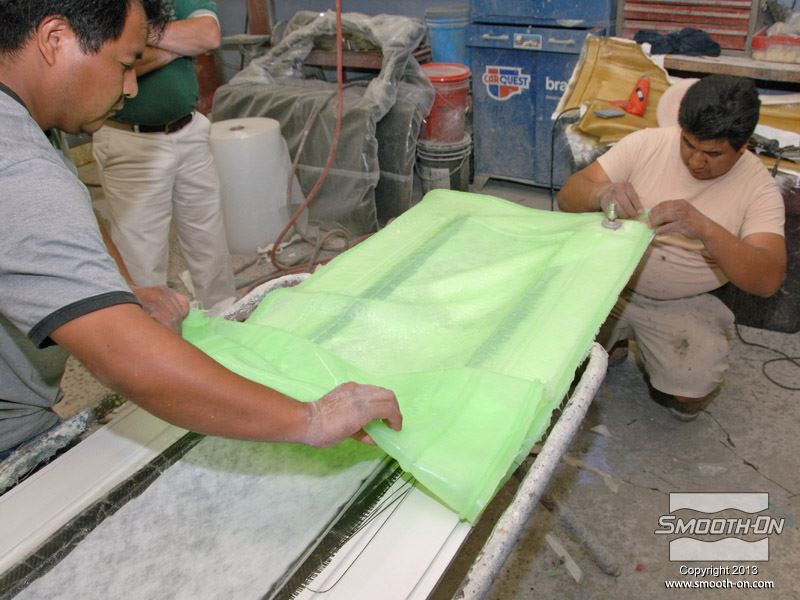

מניחים מחדש את שקית הוואקום.
![](/Cermat2013/UploadFiles/PGallery/10584.jpg)
מסדרים את מסגרת האטימה מהסיליקון על התבנית כדי לוודא אטימה מלאה ומיקום נכון של השקית.
![](/Cermat2013/UploadFiles/PGallery/10585.jpg)

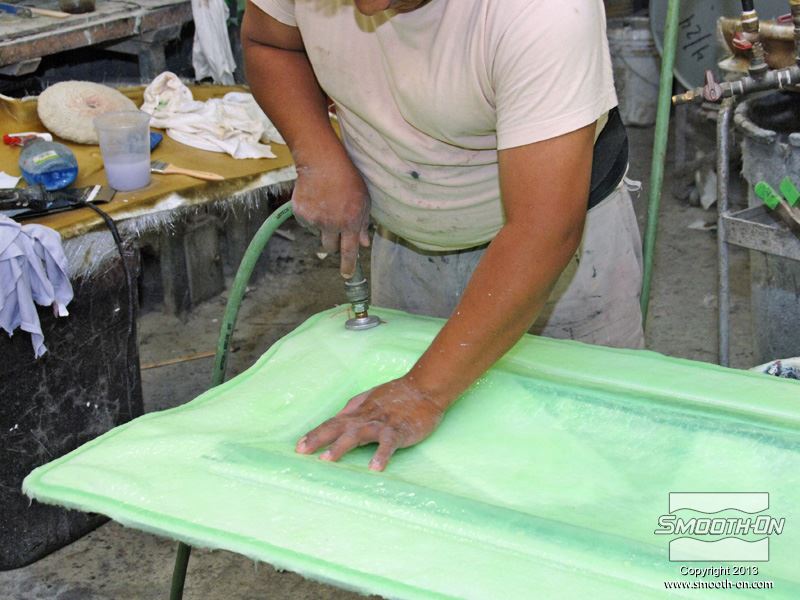

מחברים את צינור הואקום לחיבור בשקית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/10586.jpg)

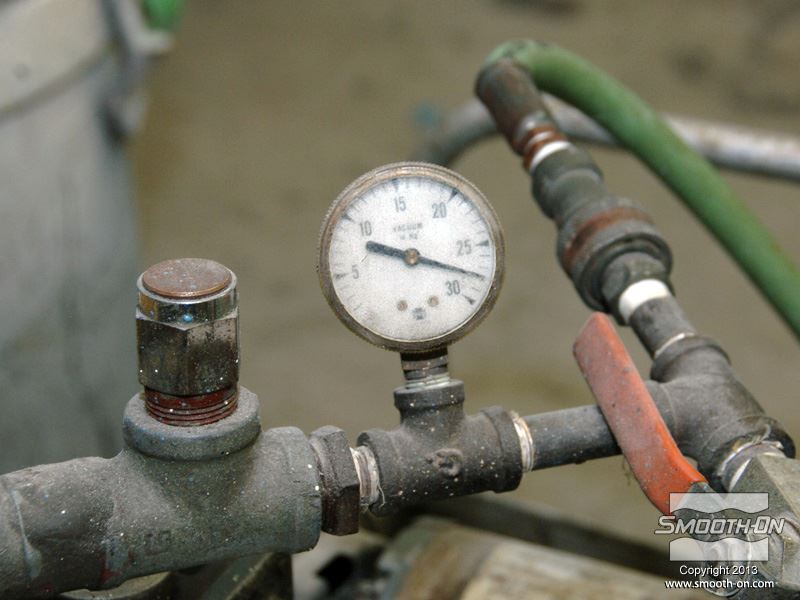

משאבת הואקום צריכה להיות מסוגלת למשוך 29 אינטש כספית ( 0.973Bar).
![](/Cermat2013/UploadFiles/PGallery/10587.jpg)

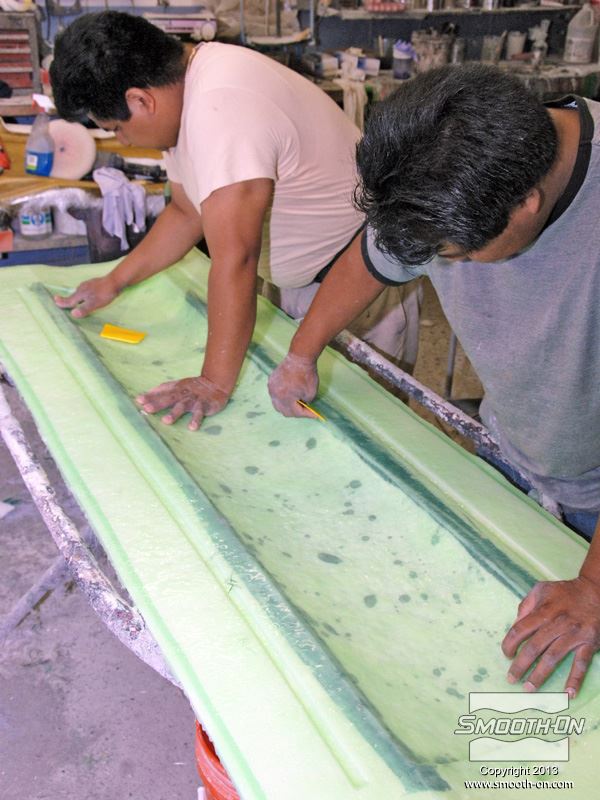

הואקום לוחץ על החלק ומוציא ממנו את בועות האוויר שנקלעו במהלך ההספגה.
![](/Cermat2013/UploadFiles/PGallery/10588.jpg)

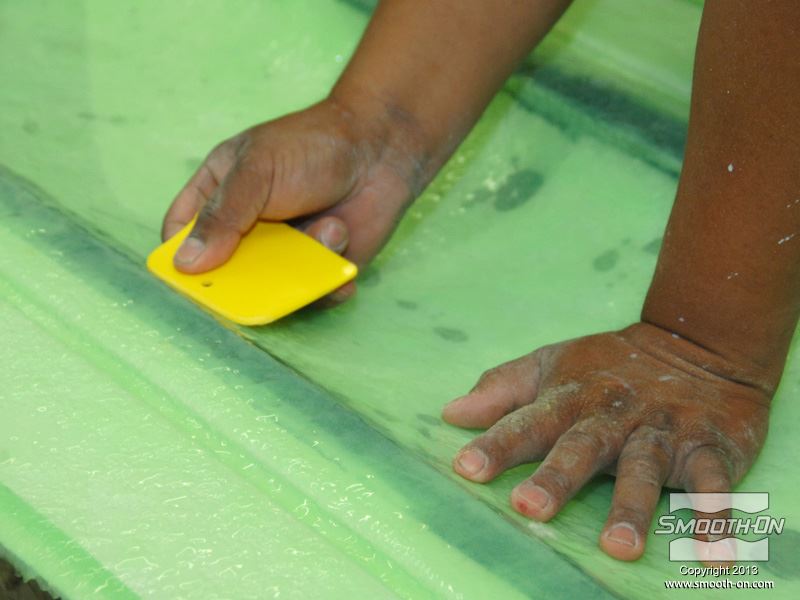

התבנית נשארת תחת הלחץ של הואקוםעל מנת לשחרר את כל האוויר מהחלק. נותנים לאפוקסי להתמצק תוך כדי הפעלת הואקום כדי למנוע פגמים בחלק.
![](/Cermat2013/UploadFiles/PGallery/10589.jpg)

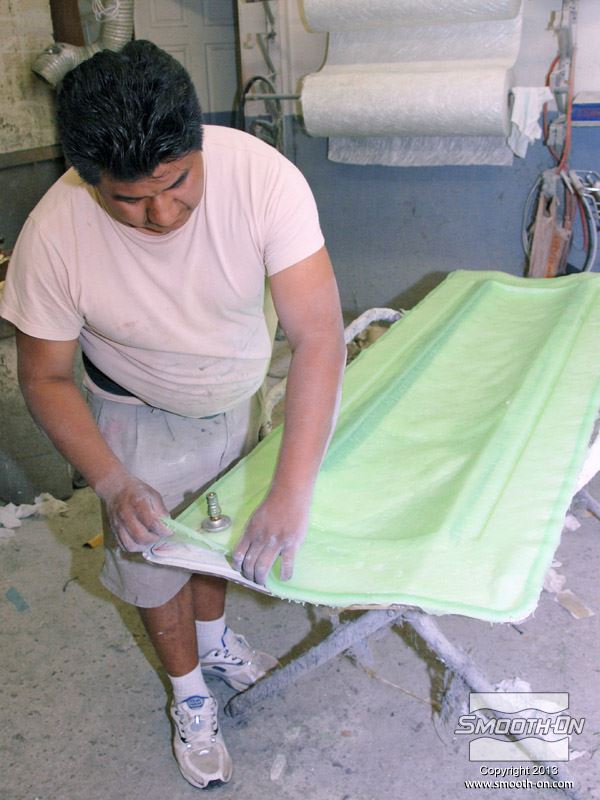

לאחר ש אפוקסי להספגה EpoxAmide התמצק לחלוטין ניתן להסיר את שקית הEZ~Spray.
![](/Cermat2013/UploadFiles/PGallery/10590.jpg)

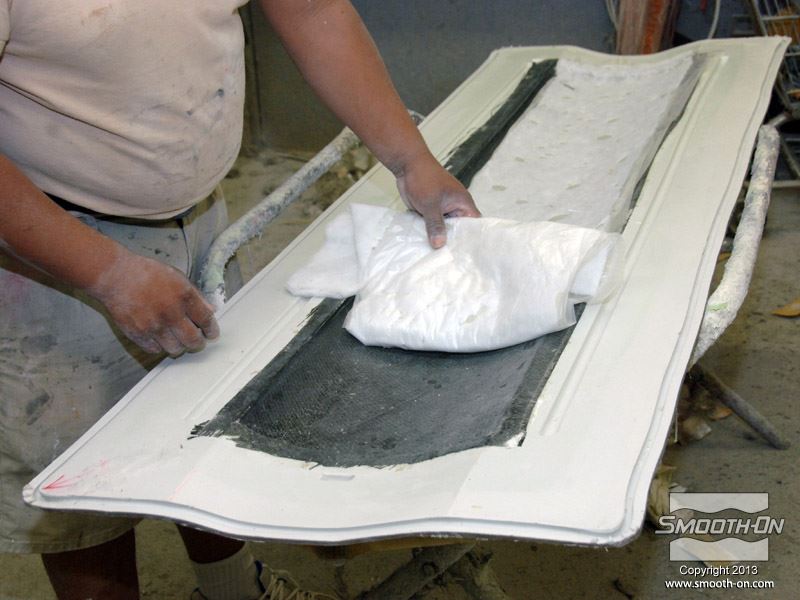

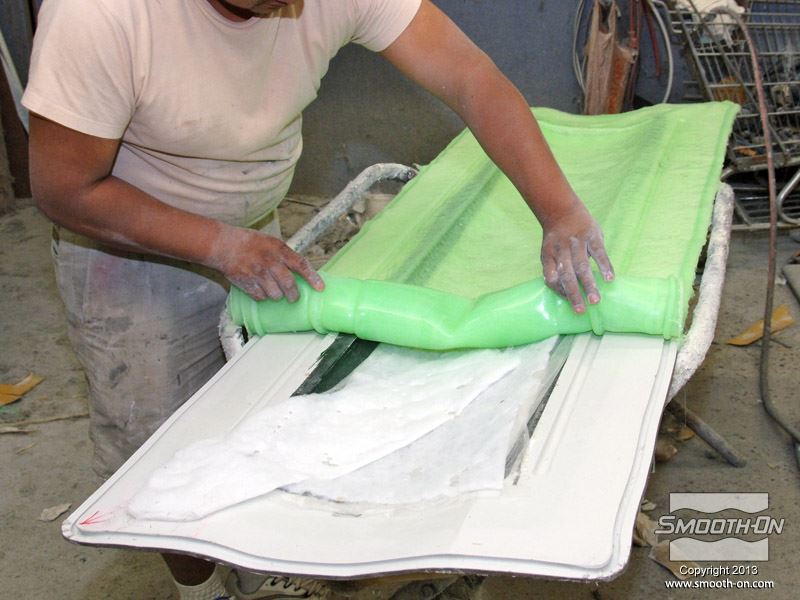

גוללים את שקית הואקום מעל גבי התבנית. לאחר מכן ניתן לאחסן אותה עד לשימוש הבא.
![](/Cermat2013/UploadFiles/PGallery/10591.jpg)

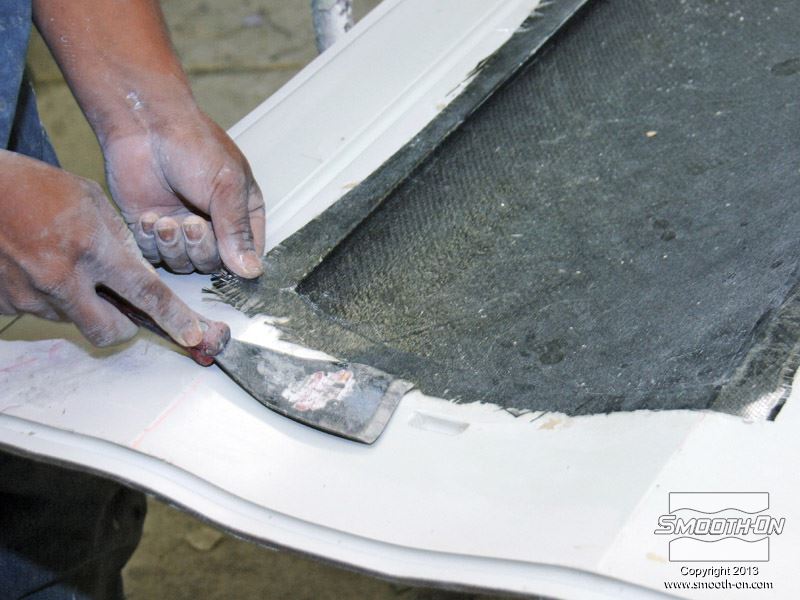

מורידים את בד הקילוף ואת הניילון המחורר מהחלק.
![](/Cermat2013/UploadFiles/PGallery/10592.jpg)

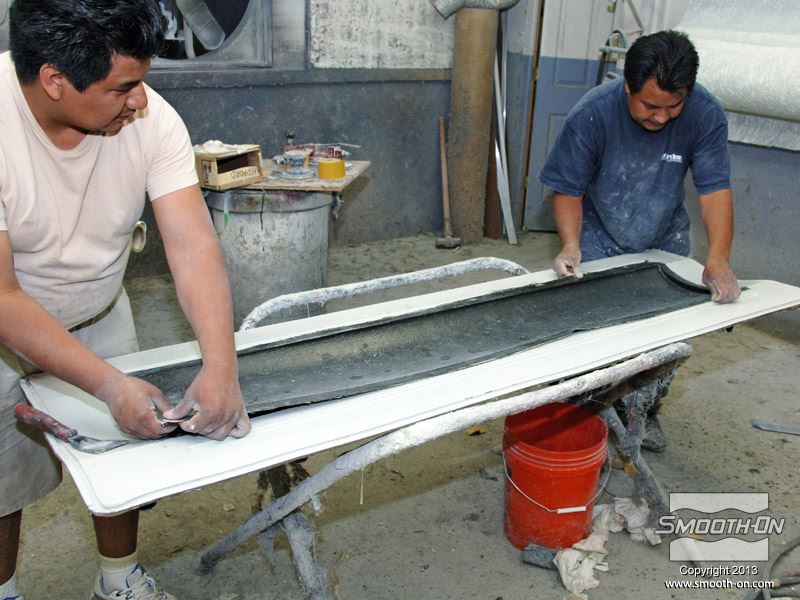

מוציאים בעדינות את החלק מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/10593.jpg)

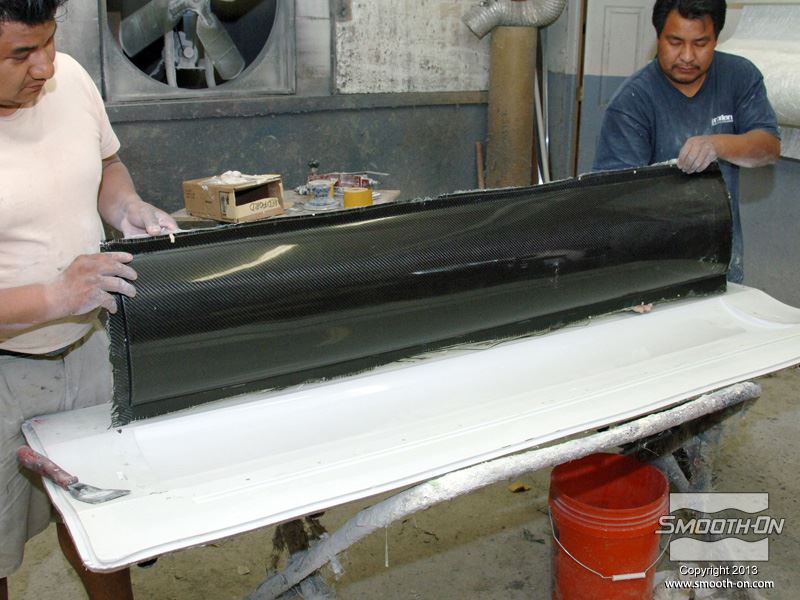

מוציאים בעדינות את החלק מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/10594.jpg)

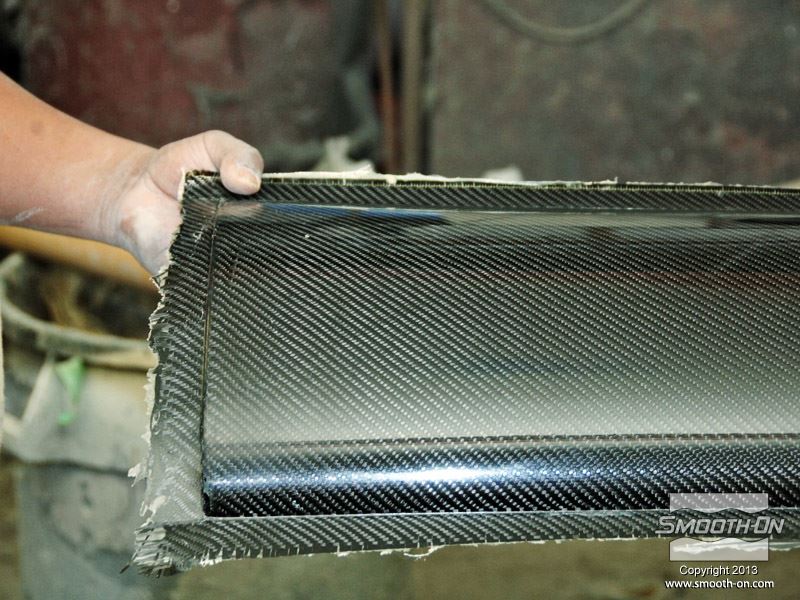

הצורה הגאומטרית של התבנית הועתקה במדוייק לחלק מסיבי הפחמן.
![](/Cermat2013/UploadFiles/PGallery/10595.jpg)
ל אפוקסי להספגה EpoxAmite (לאחר התמצקות מוחלטת) יש תכונות פיסיקאליות מצויינות וביצועים מעולים. ניתן לשייף, לעצב, לחרוט, לקדוח, להדביק ולצבוע אותו!
![](/Cermat2013/UploadFiles/PGallery/10596.jpg)

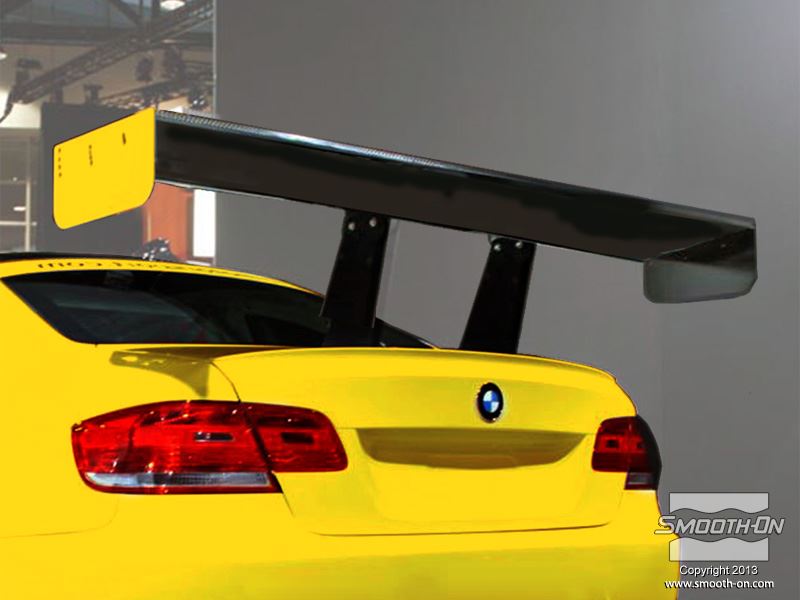

כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית.
![](/Cermat2013/UploadFiles/PGallery/10597.jpg)

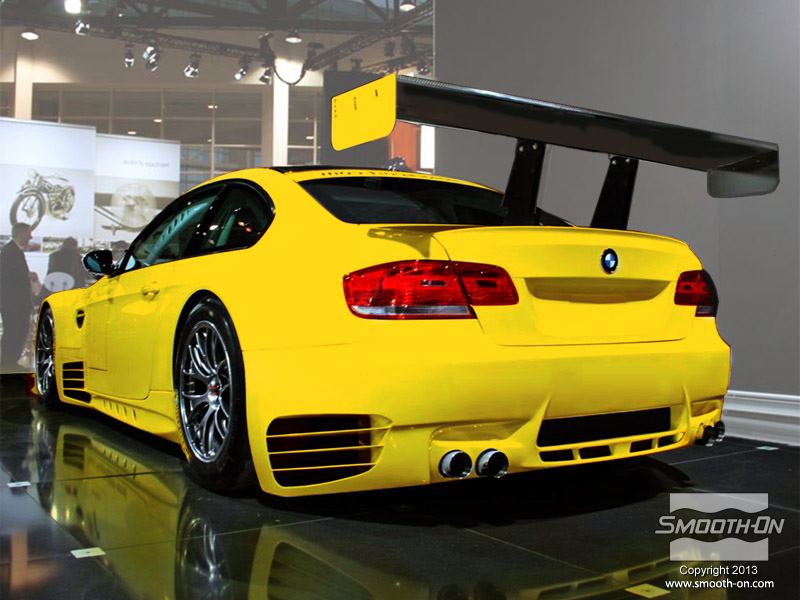

כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית.
