בונים מחדש את ניו-אורלינס בעזרת יציקות בטון לתבניות גומי פוליאוריתן VytaFlex® 60

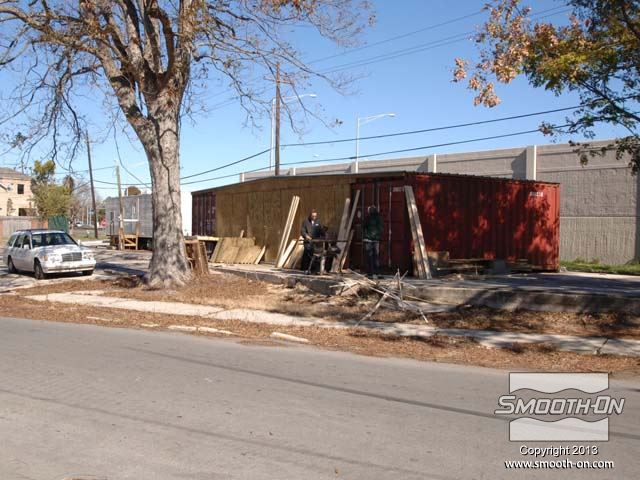

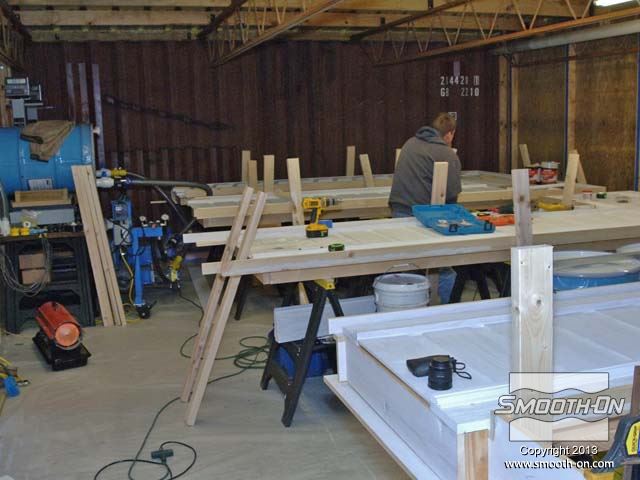

זמן קצר לאחר שהוריקן קטרינה מפע בעיר ניו-אורלינס, צ'יפ מוריסון החל ביצירת תבניות מגומי פוליאוריטן VytaFlex® 60 שישמשו ליציקת לוחות בטון מודולארים. הסדנה בה עבד מורכבת ממכולות שהולחמו ביחד.
למרות שהמקום רחוק מהאוקיינוס, הרצפה מלאה בצדפות שהוריקן קטרינה העיף למרחק קילומרטרים רבים.
שטח העבודה היה מצומצם אך היה בו מספיק מקום למכונת ערבוב EZ Mix Meter Mix ומיכלים גדולים של שרף פוליאורתן VytaFlex 60.

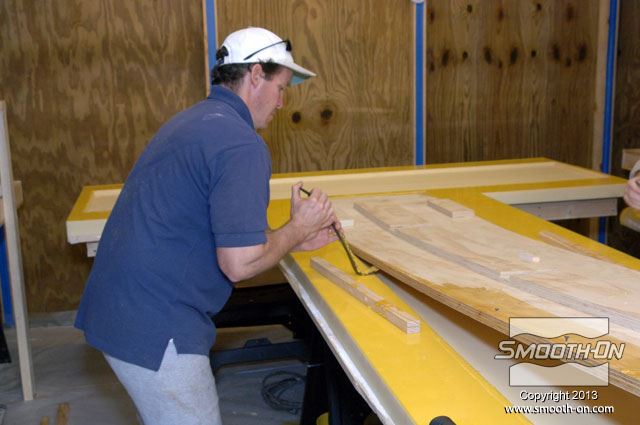

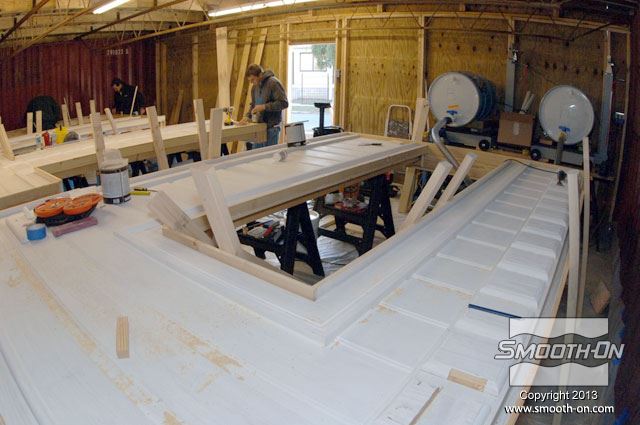

המודל המקורי, עליו יוצקים את הגומי פוליאורתן ניבנה משילוב של עץ ושרף פוליאסתר. בשלב זה יוצרים את כל פרטי העיצוב הקטנים, כדי שיעברו לתבנית וליציקות הבטון לאחר מכן. יוצרים מסגרת לתבנית בעזרת לוחות עץ ואוטמים את התפרים כדי למנוע דליפה של גומי.

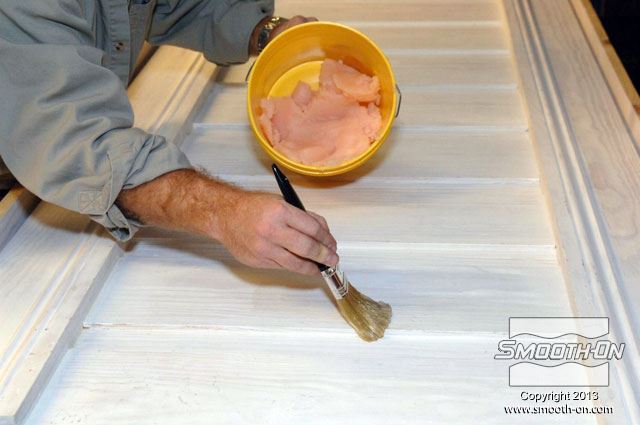

מכיוון שהמודל המקורי עשוי בעיקר מעץ נקבובי, צריך לאטום אותו בחומר אטימה Sonite Wax II®. חומר זה אוטם את המודל מבלי להשפיע על הפרטים שבו.

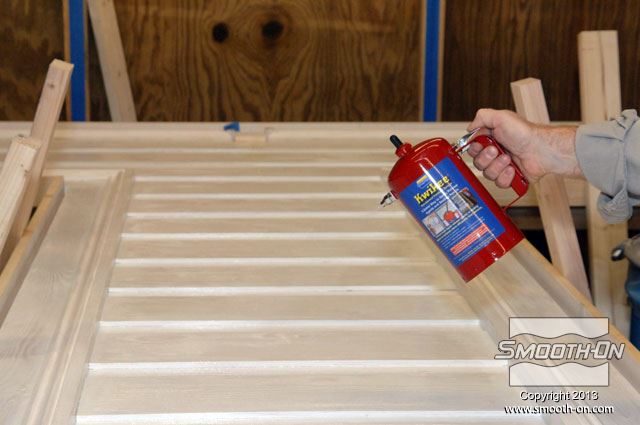

בנוסף לחומר האטימה, משתמשים גם בחומר הפרדה כדי להקל על הסרת תבנית הגומי פוליאוריתן Vytaflex® 60 מכל משטחי המודל. מרססים את חומר ההפרדה Smooth-On’s Universal Mold Release בעזרת מרסס Kwikee®.

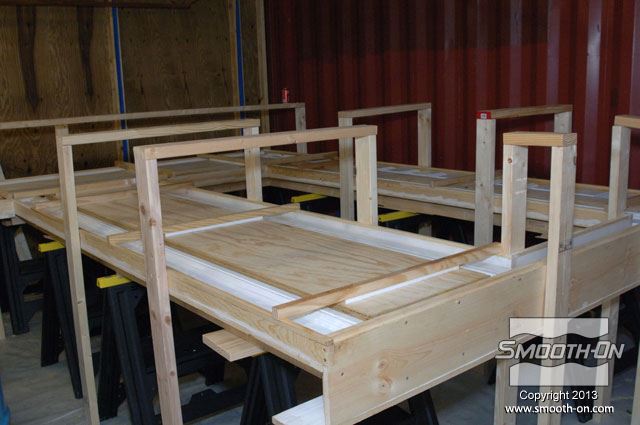

כדי לצמצמם את כמות הגומי שתדרש עבור התבנית, מכינים ספייסרים מדיקטים בעובי 2.5 ס"מ. מחברים את הספייסרים אל לוחות המסגרת כדי שלא יצופו על הגומי.
גומי לפוליאוריתן Vytaflex® 60 הונדס במיוחד עבור יציקות של כמויות גדולות של בטון תוך שמירה על יציבות מימדית והעתקת פרטים יוצאת מן הכלל.

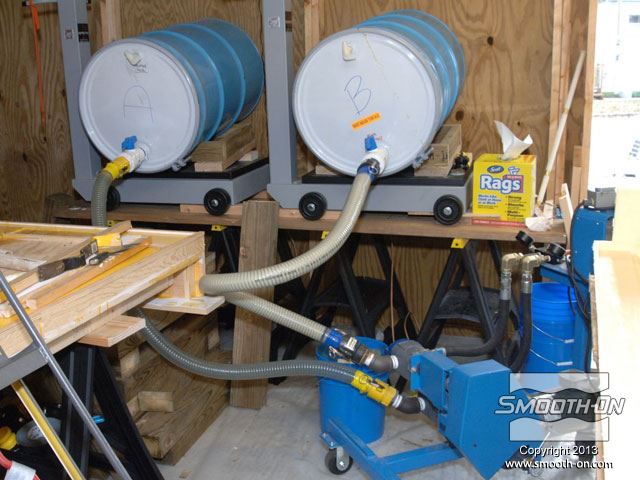

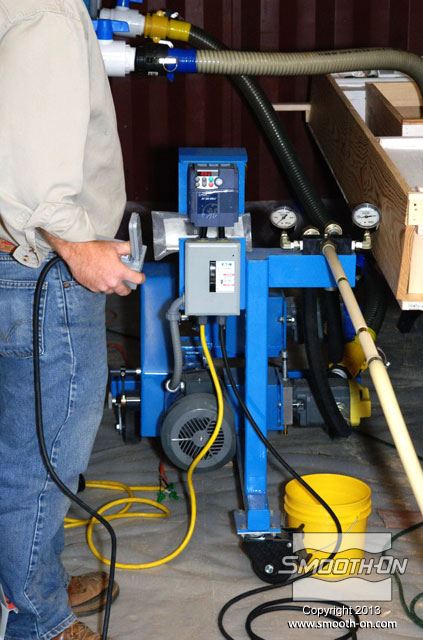

בגלל שנדרשת כמות גדולה מאוד של גומי עבור הכנת התבנית (680 ק"ג), מכונת הערבוב EZ Meter Mix תשמש גם לערבוב החומר וגם ליציקתו על המודל המקורי. מכונת הערבוב מערבבת את הVytaflex® 60 ביחס ערבוב 1A:1B לפי משקל. בסוף התהליך תתקבל תבנית פתוחה מגומי פוליאוריתן ללא בועות, שתהיה חזקה ועמידה ותוכל לשמש עבור יציקות רבות.

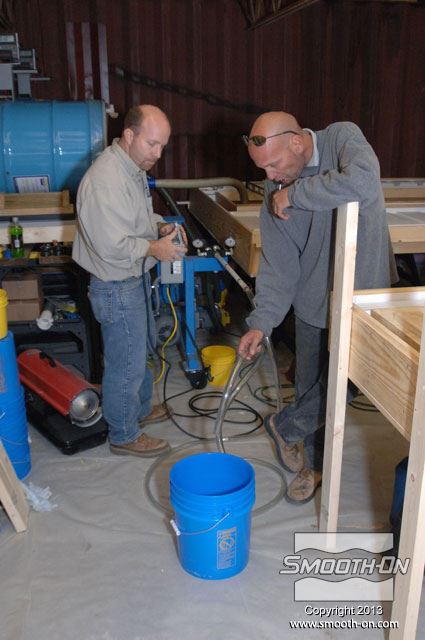

לאחר שעושים סט-אפ למכונת הערבוב, שופכים כמות קטנה של חומר לפח, כדי להבטיח שחלקי הבסיס והמקשה מעורבבים היטב ומכויילים ליחס הנכון.

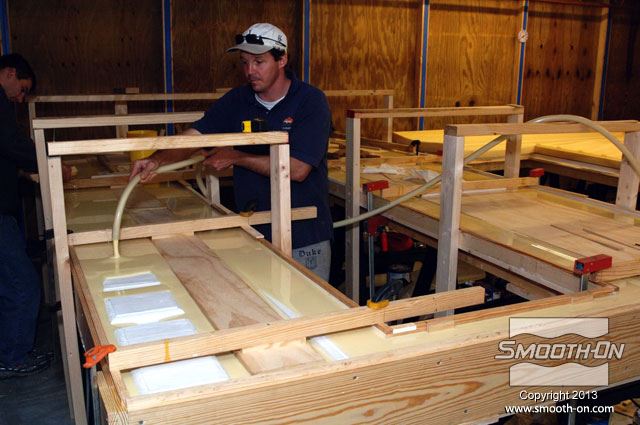

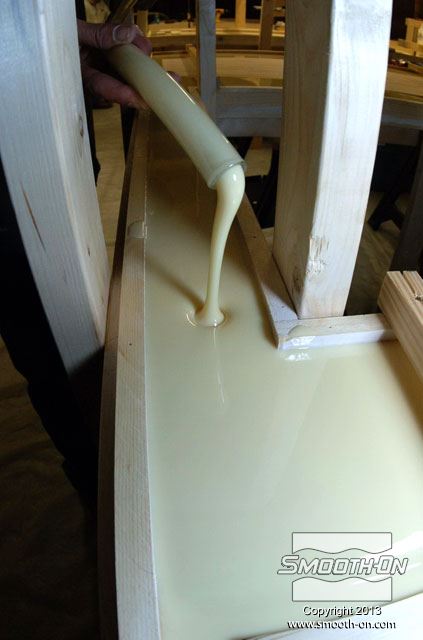

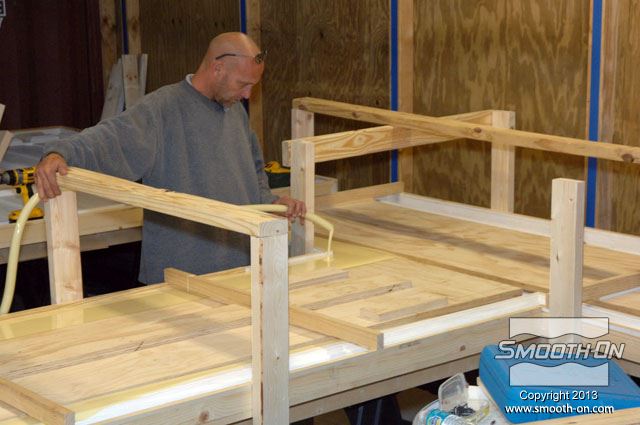

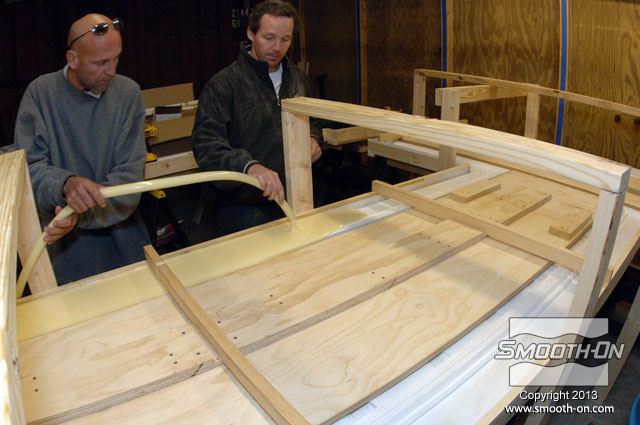

מתחילים ליצוק את הגומי אל מסגרת התבנית. שופכים את הפוליאוריתן VytaFlex 60 לנקודה הנמוכה ביותר בתבנית ומניחים לחומר להתפלס. בשיטה זו החומר דוחף את האוויר החוצה, כך שלא נוצרות בועות.
מוודאים שיתקבל עובי של לפחות 1.9 ס"מ בכל צידי התבנית וגם בנקודה הכי גבוהה של המודל.
טמפרטורות גבוהות יותר יגרמו לגומי הVytaFlex 60 להתמצק מהר יותר וטמפרטורות נמוכות יגרמו להתמצקות איטית יותר. הטמפ' הנמוכה ביותר בה החומר יתמצק היא 18.5C.
מניחים לגומי פוליאורתן VytaFlex 60 להתמצק במשך 16 שעות בטמפ' החדר (23C).
לאחר שהגומי פוליאוריתן התמצק לגמרי, מסירים בזהירות את לוחות המסגרת ואת הספייסרים, אותם שומרים עבור יציקות הבטון בהמשך.

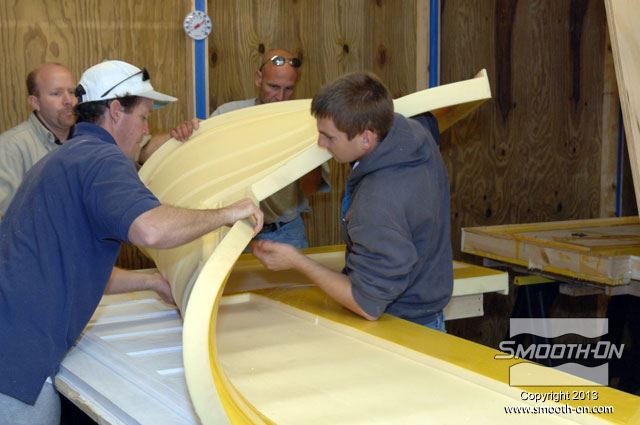

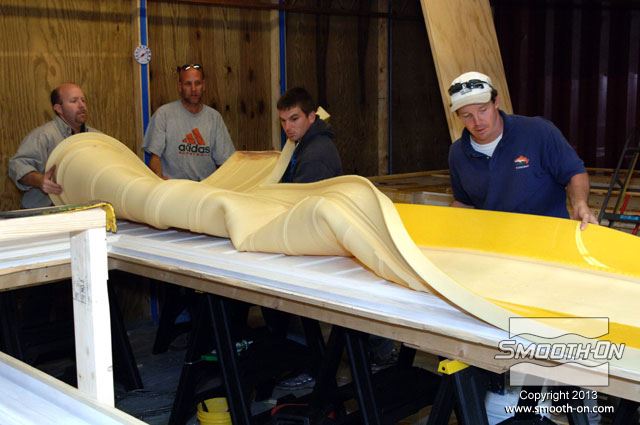

מתחילים להסיר את התבנית הפתוחה שנוצרה מהפוליאורתן ליציקה VytaFlex 60. עושים זאת ע"י הרמתו בזהירות מאחת הפינות לכיוון פינה נגדית תוך גלגול התבנית על גבי עצמה.
עבור תבנית בגודל כזה, מספר אנשים נדרשים עבור החליצה.
עכשיו אפשר למקם את התבנית בתוך מסגרת העץ או הפלדה בה מבצעים את יציקת הבטון.

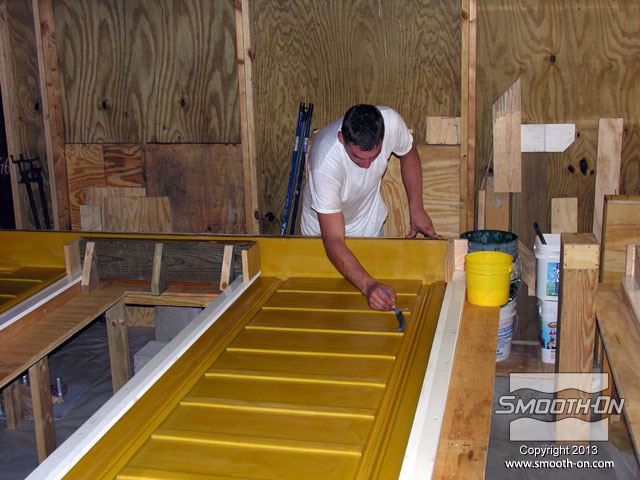

לפני שיוצקים את הבטון, מורחים חומר הפרדה כדי לסייע בחליצת בהמשך.

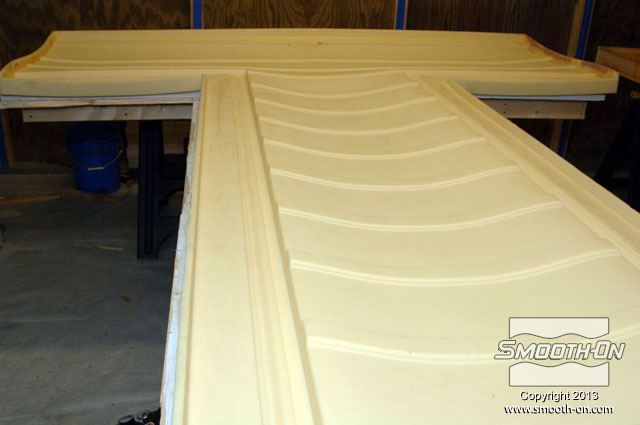

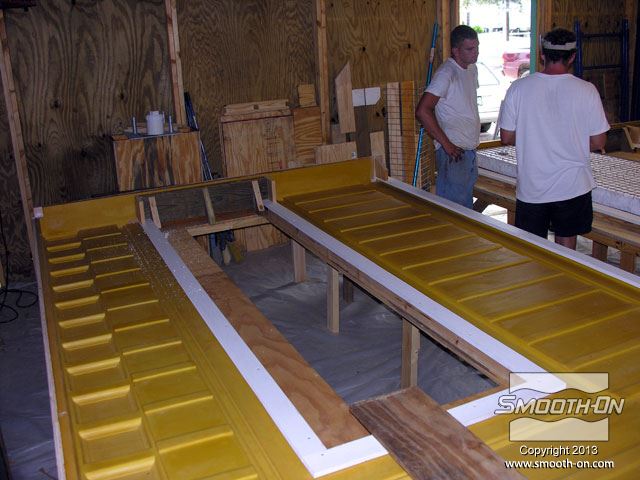

תבנית הגומי פוליאורטן VytaFlex® 60 מוכנה ליציקת הבטון.

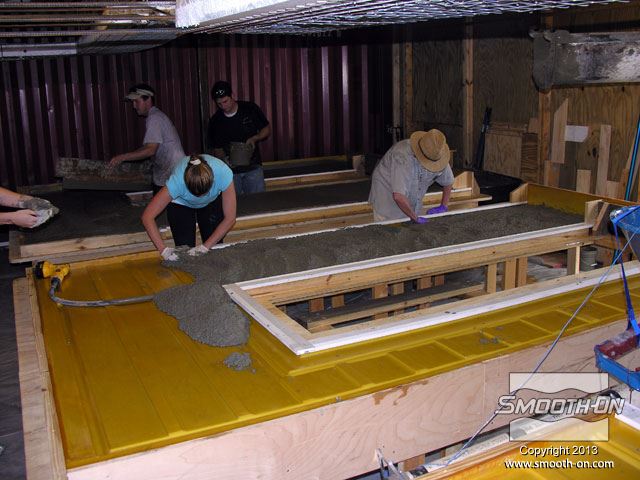

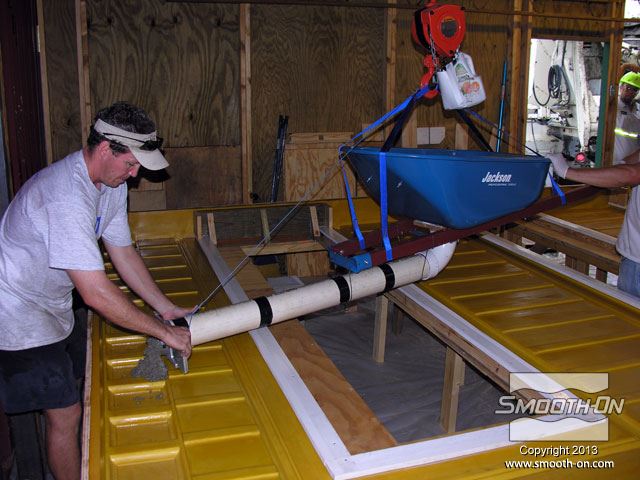

מערבבים את הבטון ויוצקים אותו אל תבנית הפוליאוריטן VytaFlex® 60.
לפוליאורתן VytaFlex® 60 יש עמידות גבוהה בדחיסה שמונעת ממנו להתעוות או לאבד את צורתו גם כששופכים עליו כמויות גדולות של בטון.

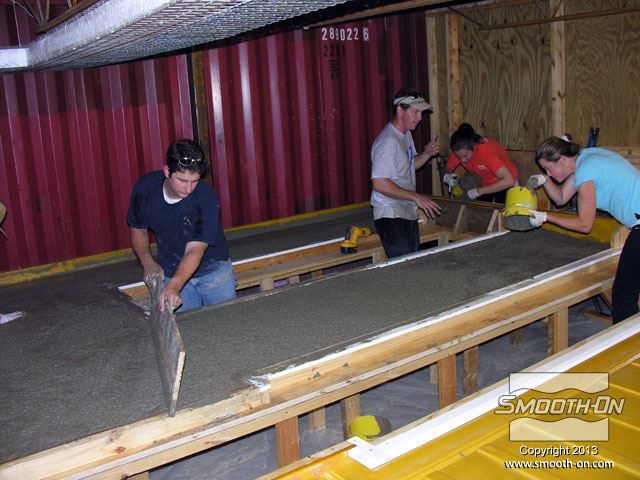

מפזרים את הבטון באופן אחיד בתבנית בעזרת לוחות עץ.

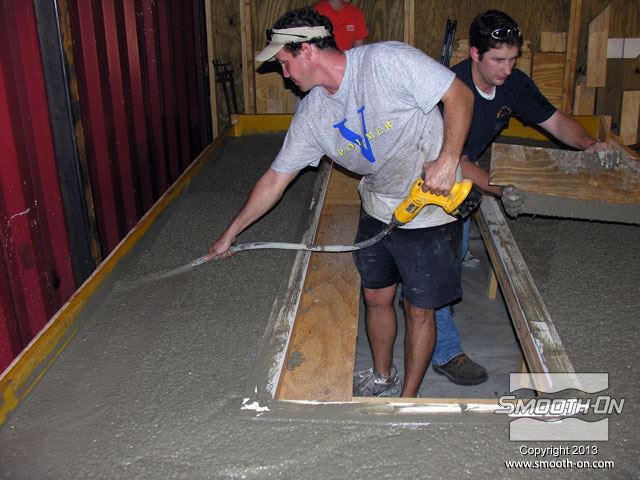

משתמשים במרעיד נייד (ויבראטור) כדי לשחרר כיסי אוויר מהבטון.
מתחילים לבנות את החזון של צ'יפ בפינת הרחובות פליסיטי וסיינט סרטוגה.

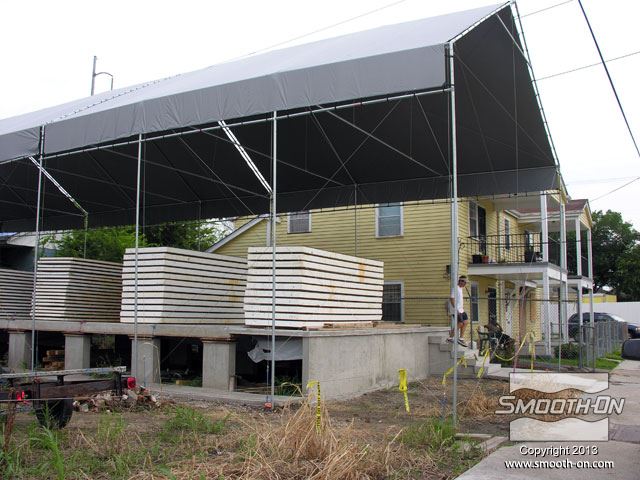

הרכבה - יוצקים רצפת בטון שתהווה את הבסיס ללוחות הבטון המודולארים. לוחות קצף ישמשו לבידוד הבית.

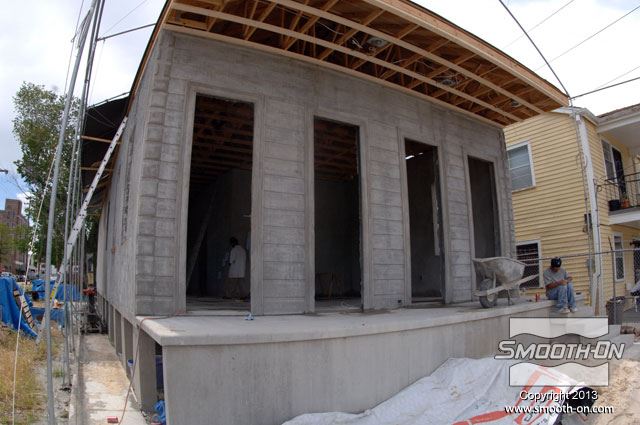

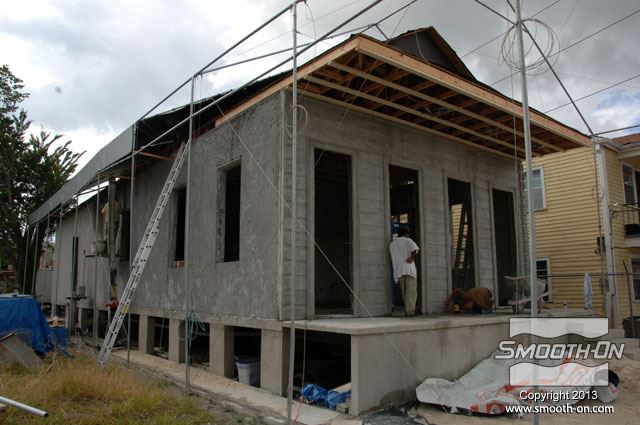

מסדרים את לוחות הבטון במהירות ויוצרים את הקירות החדשים.

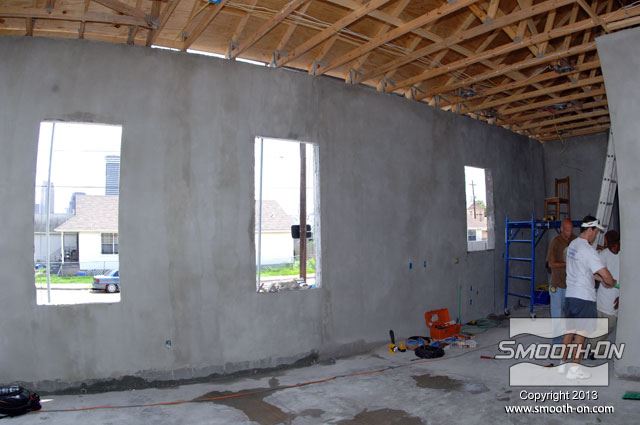

מבט פנים על המבנה.

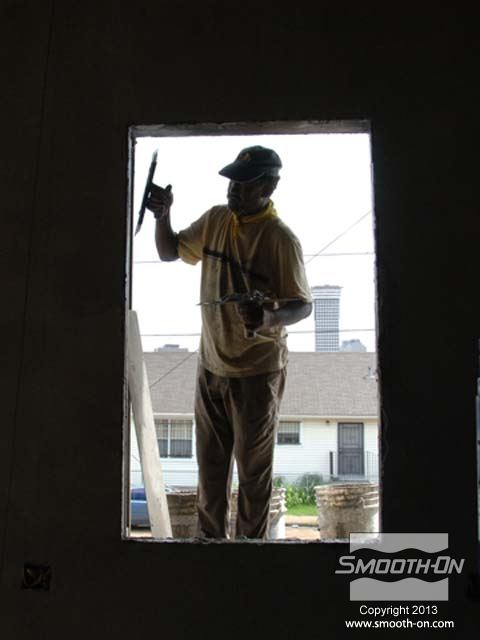

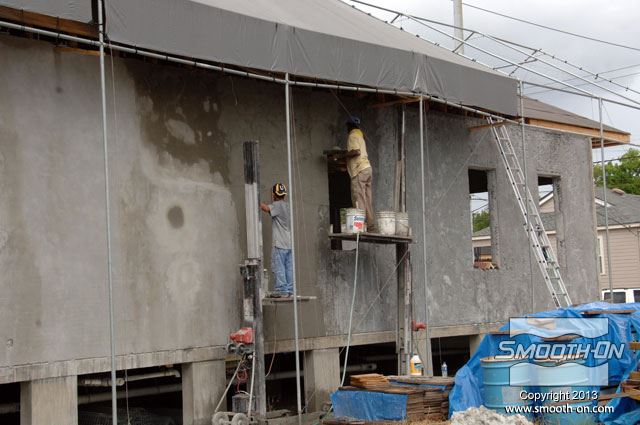

מעלימים את התפרים בין הלוחות בעזרת יציקת תערובת בטון לחיבורים.
בניית הבית הסתיימה והייתה מהירה מאוד באופן יחסי.
בעזרת גומי פוליאורתן VytaFlex® 60 של Smooth-on, צ'יפ ממשיך לבנות בתי בטון בניו-אורלינס.

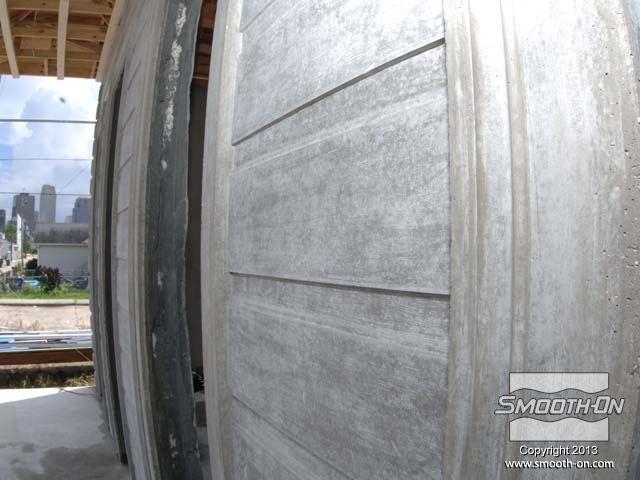

מבט מקרוב על יציקת הבטון מבראה שגומי פוליאוריתן ליציקה VytaFlex® 60 העתיק את פרטי העץ ומרקמו באופן מדוייק!
צ'יפ והצוות שלו בזמן הפסקה מהבנייה. לאחר שהבית יהיה מוכן הוא יהיה עמיד בסופות. פתרון זה נותן תקווה לעתיד טוב יותר של ניו אורלינס.

רשימת חומרים המומלצים לעבודה ביישום זה:

VytaFlex 60 Sonite Wax
