הכנת תבנית מפוליאוריתן גמיש Vetaflex 60 עבור יציקת פאנלים מבטון
![](/Cermat2013/UploadFiles/PGallery/9952.jpg)

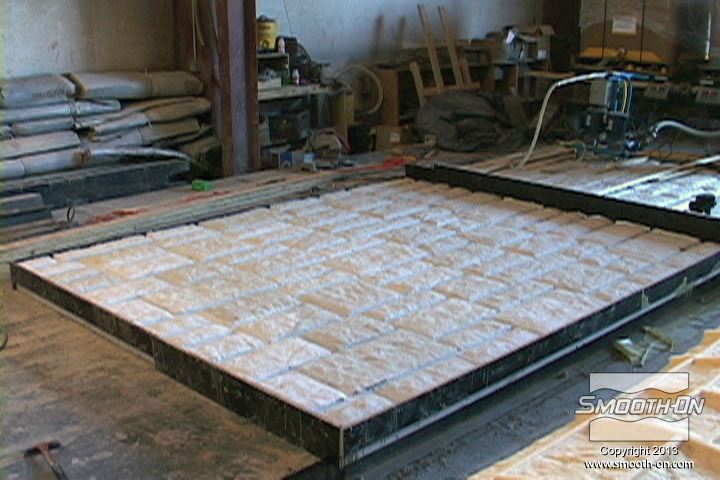

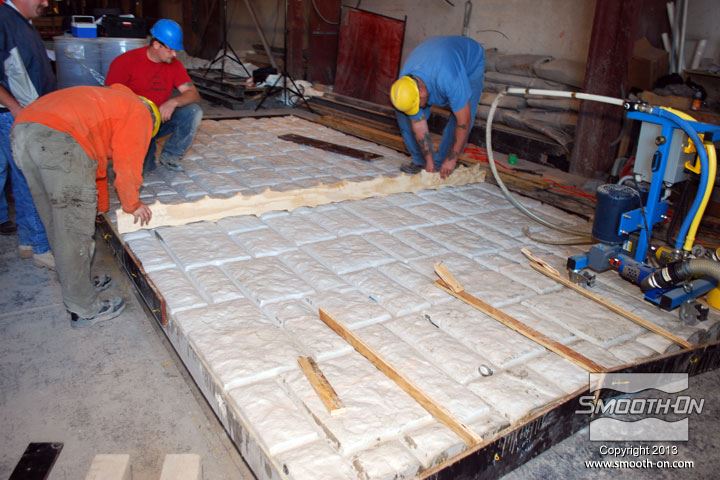

המודל המקורי במידות: 5.5 מ' אורך, 3 מ' גובה, 15 ס"מ עומק.
![](/Cermat2013/UploadFiles/PGallery/9953.jpg)
על מנת להכיל את הפוליאוריטן הנוזלי, קירת נבנים מסביב למודל.
![](/Cermat2013/UploadFiles/PGallery/9954.jpg)

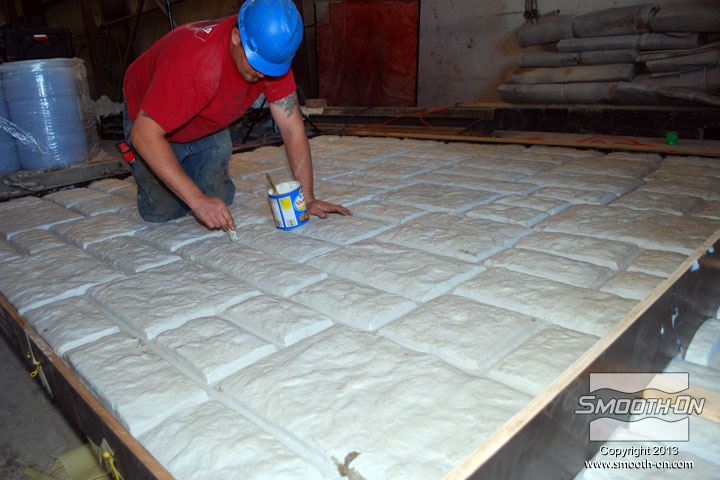

מורחים חומר אטימה ונותנים לו להתייבש.
![](/Cermat2013/UploadFiles/PGallery/9955.jpg)

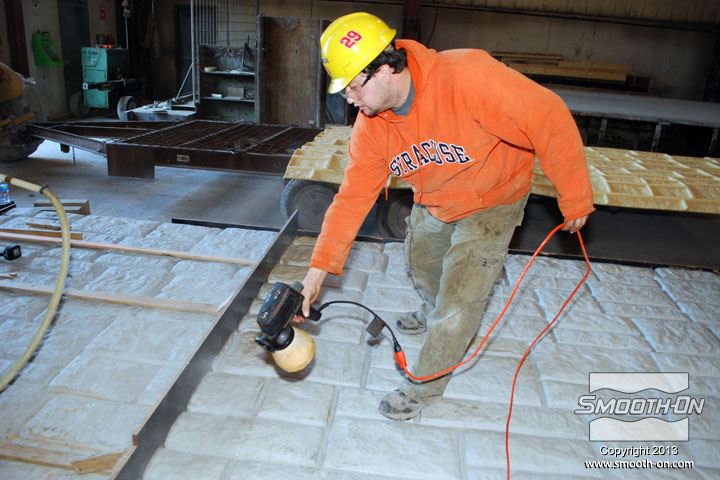

מורחים חומר הפרדה על המודל והקירות ונותנים לו להתייבש.
![](/Cermat2013/UploadFiles/PGallery/9956.jpg)

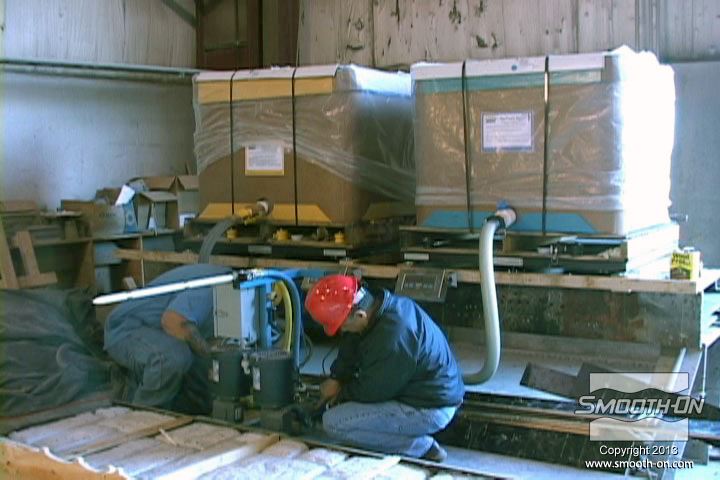

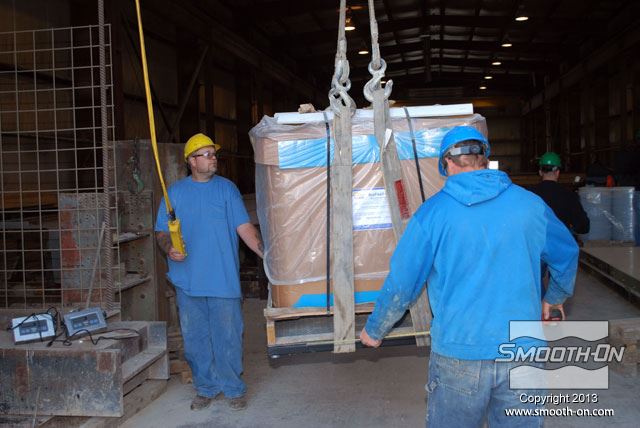

מביאים לאזור העבודה אריזות טות (TOTE) של פוליאוריטן גמיש ליציקה Vytaflex 60 (כ"א שווה ערך ל 5 חביות)
![](/Cermat2013/UploadFiles/PGallery/9957.jpg)

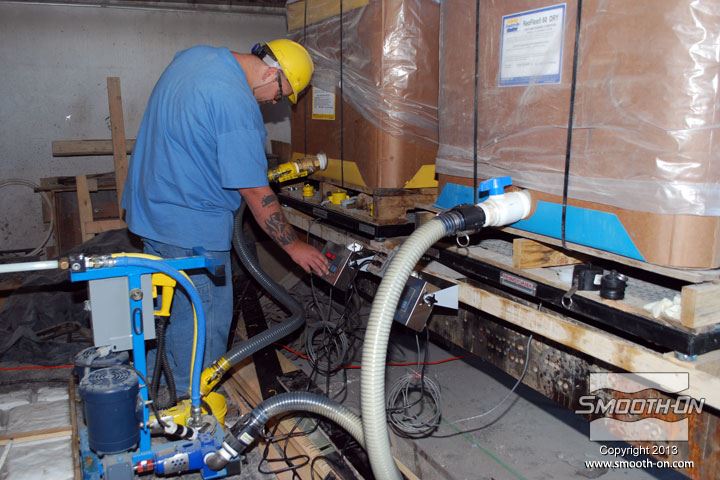

מכינים את מכונת מינון החומרים EZ-MIX Meter Machine
![](/Cermat2013/UploadFiles/PGallery/9958.jpg)

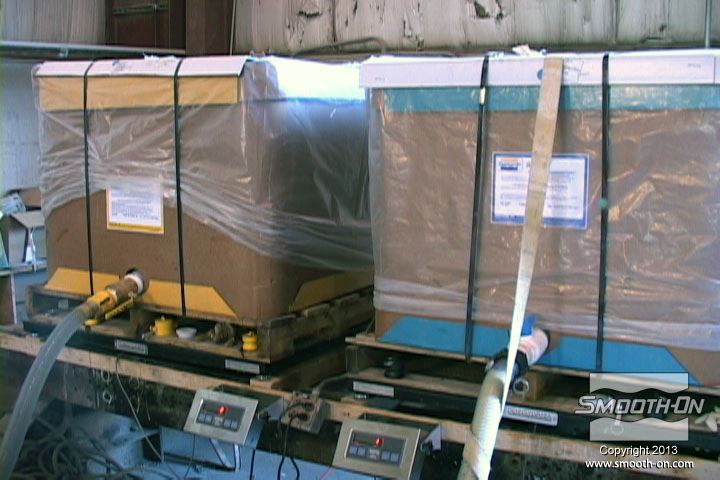

מניחים את אריזות ה טות על גבי משקל על מנת לוודא שחלק A וחלק B תואמים.
![](/Cermat2013/UploadFiles/PGallery/9959.jpg)
פוליאוריטן ליציקה Vytaflex 60 מגיע באריזות של טות ובאריזות של חבית.
![](/Cermat2013/UploadFiles/PGallery/9960.jpg)

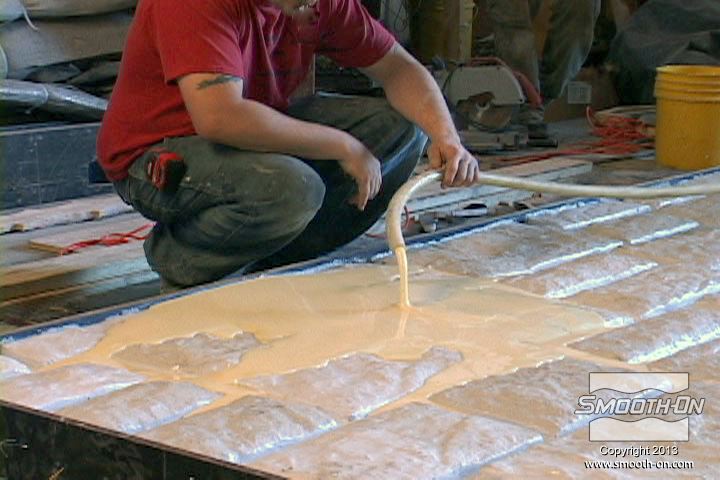

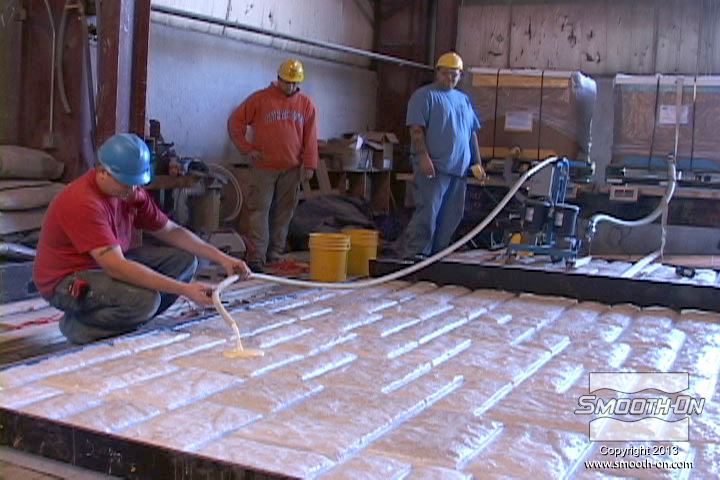

את פוליאוריטן לתבניות vytaflex 60 שופכים בעזרת מכונת המינון EZ-MIX Meter Machine . קצב הוצאת החומר הוא 14 ק"ג לדקה!
![](/Cermat2013/UploadFiles/PGallery/9961.jpg)
בשימוש מכונת מינון EZ-MIX Meter Machine חוסכים בזמן עבודה ובצורך לערבב כל פעם מנה נוספת של פוליאוריטן ליציקה. כמו כן יש חיסכון גדול כאשר ממכנים את העבודה, אין מקום לטעויות בערבוב !
![](/Cermat2013/UploadFiles/PGallery/9962.jpg)

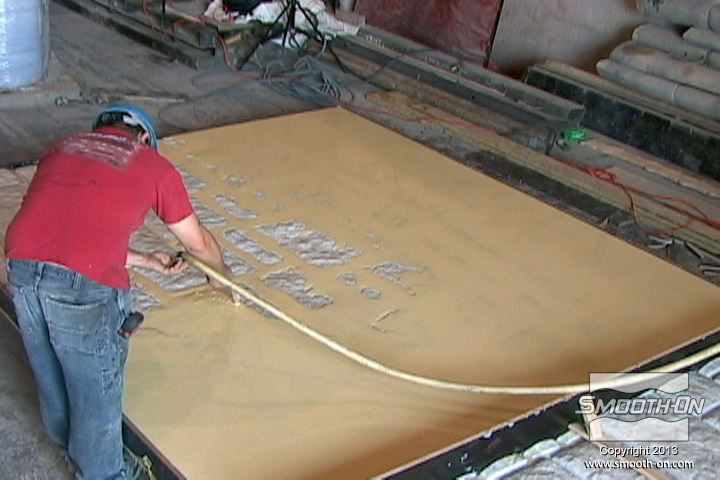

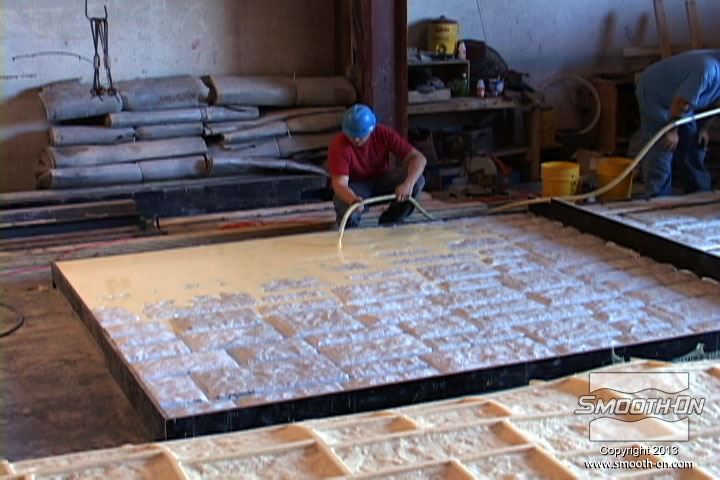

גומי פוליאוריטן Vytaflex 60 חזק יותר ובעל תכונות מכאניות טובות יותר כאשר הוא מעורבב במדוייק על ידי מכונת ערבוב.
![](/Cermat2013/UploadFiles/PGallery/9963.jpg)
פוליאוריטן גמיש Vytaflex 60 עמיד בשחיקה. כושר העמסה הוא 3.6 טון של בטון על תבנית זו.
![](/Cermat2013/UploadFiles/PGallery/9964.jpg)

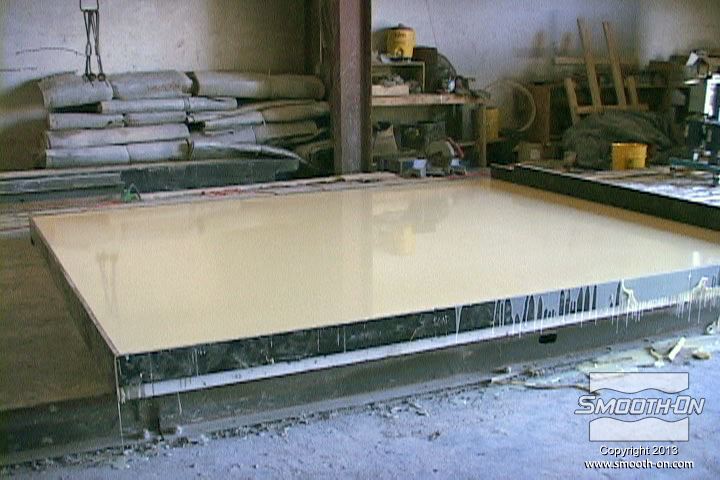

יש לתת לתבנית להתקשות כ 24 שעות בטמפ' חדר של 23 מעלות צלזיוס.
![](/Cermat2013/UploadFiles/PGallery/9965.jpg)

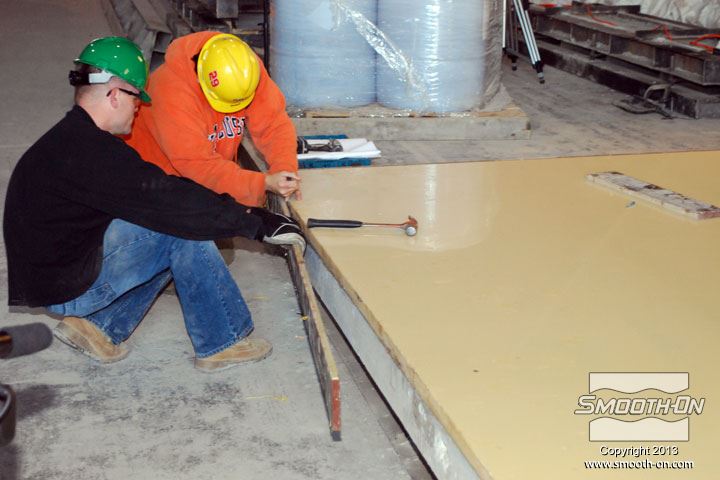

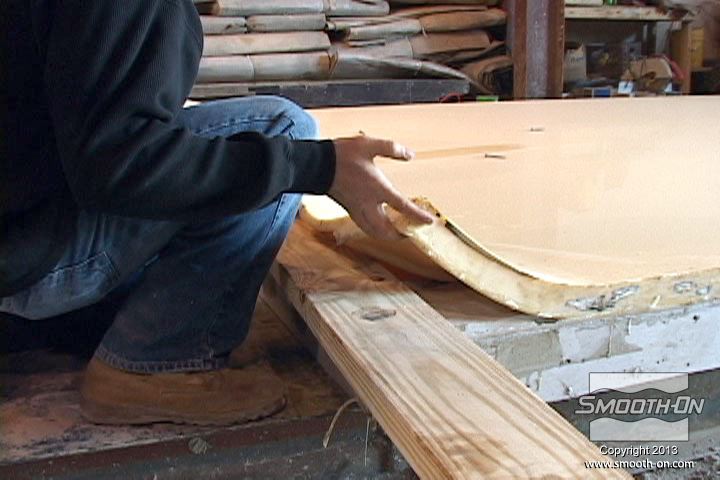

חליצה- למחרת מחלצים את קורות התמיכה.
![](/Cermat2013/UploadFiles/PGallery/9966.jpg)

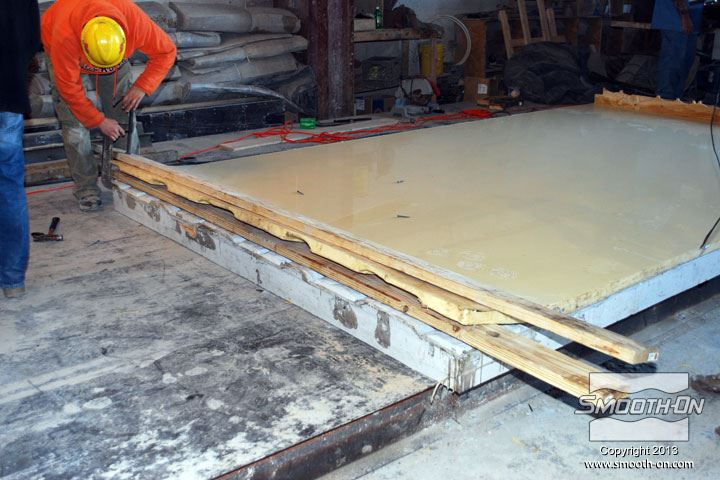

מרימים צד אחד של התבנית ומכניסים קורות עץ מתחת.
![](/Cermat2013/UploadFiles/PGallery/9967.jpg)
את הקורות מאבטחים ע"י מלחציים מאסיבים
![](/Cermat2013/UploadFiles/PGallery/9968.jpg)

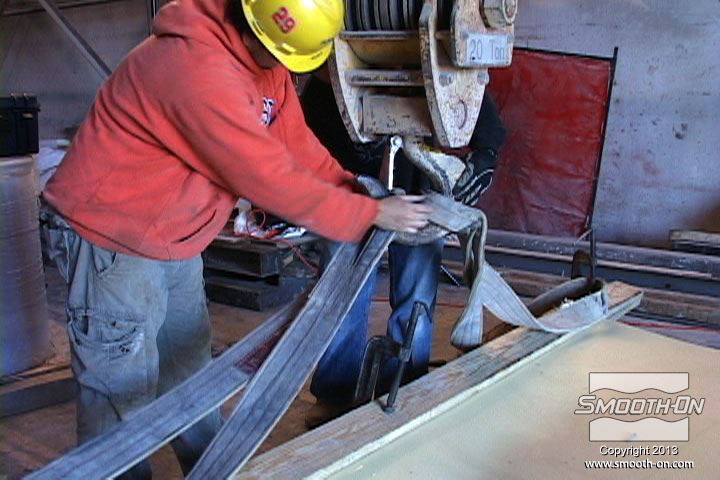

מחברים רצועות לקורות ותולים על מנוף.
![](/Cermat2013/UploadFiles/PGallery/9969.jpg)

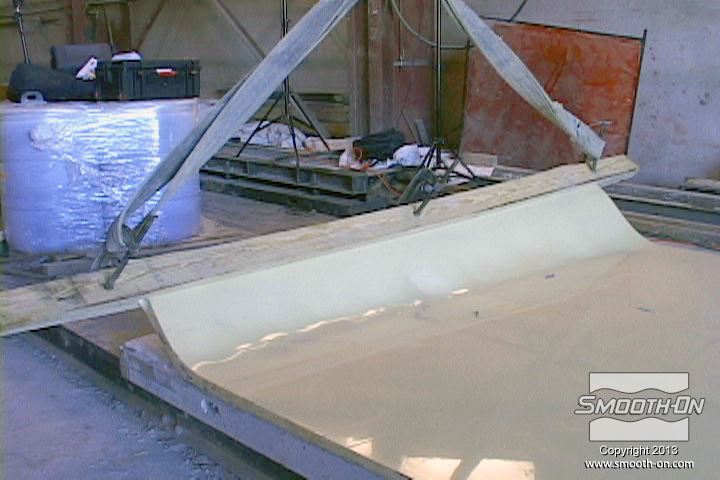

המנוף מרים לאט לאט את תבנית הפוליאוריטן מהמודל.
![](/Cermat2013/UploadFiles/PGallery/9970.jpg)

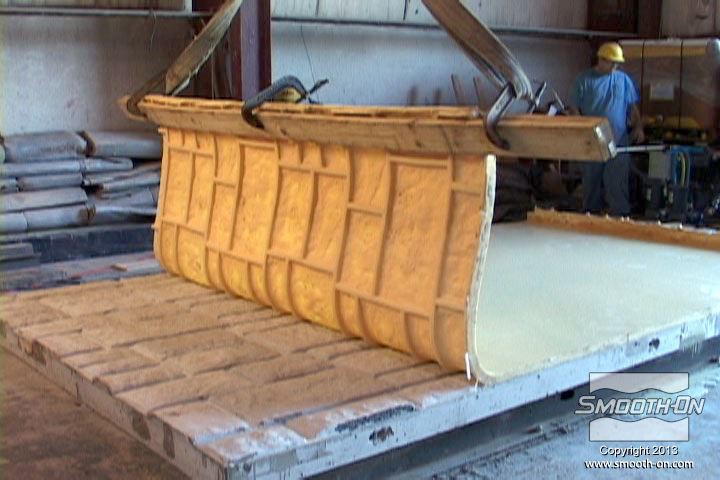

הגמישות של הפוליאוריטן מאפשרת חליצה קלה ונוחה.
![](/Cermat2013/UploadFiles/PGallery/9971.jpg)

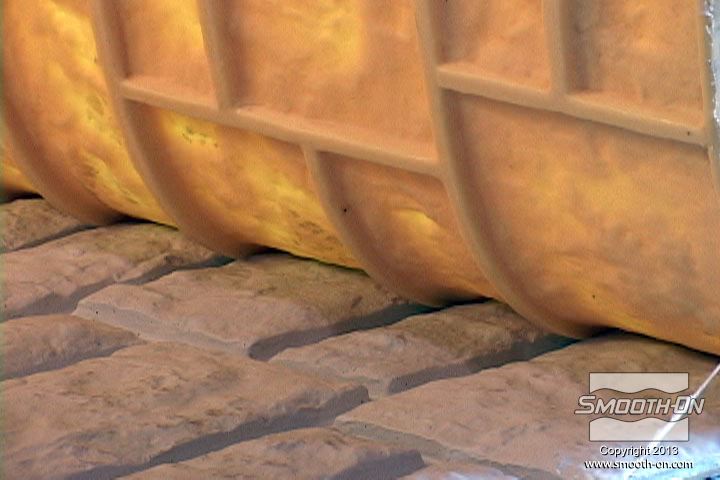

במבט ממוקד על התבנית, ניתן לראות כי הפוליאוריטן העתיק בצורה מושלמת את הטקסטורה והצורה של המודל.
![](/Cermat2013/UploadFiles/PGallery/9972.jpg)

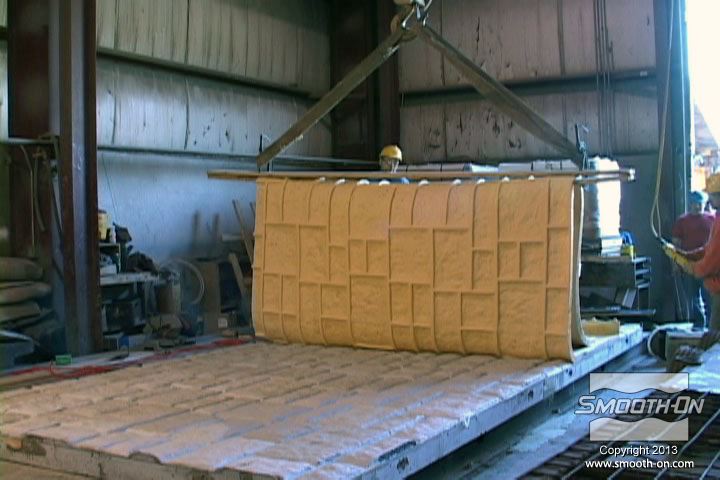

כאשר המנוף הגיע להרמה של חצי תבנית המנוף עובר למרכז המודל וממשיך במשיכה.
![](/Cermat2013/UploadFiles/PGallery/9973.jpg)

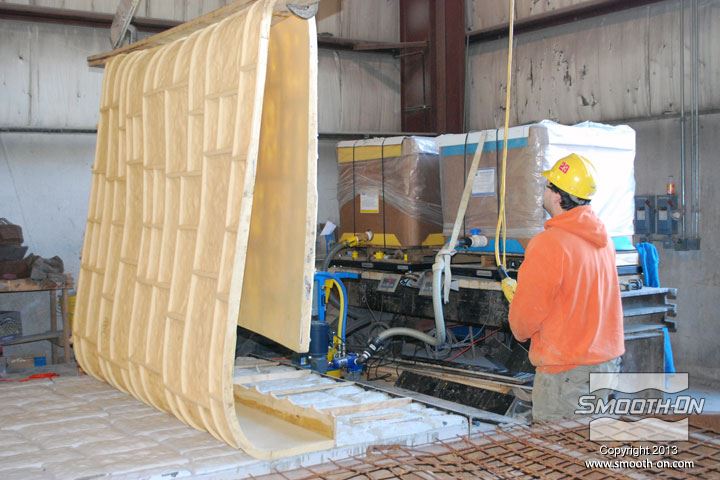

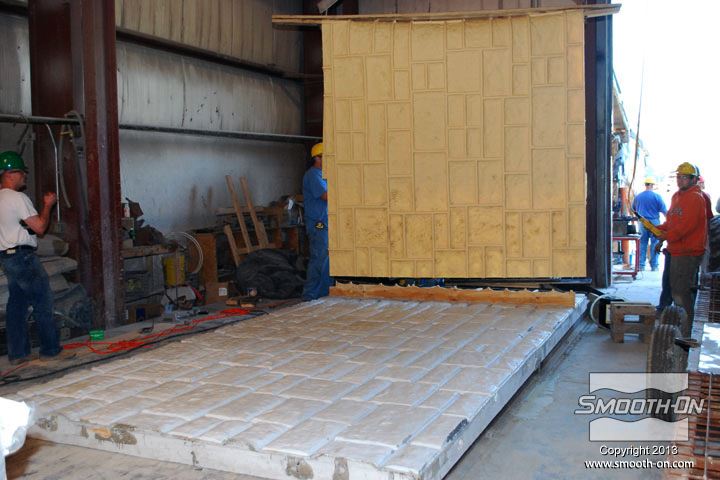

המשקל הכולל של התבנית מגיע ל 454 ק"ג.
![](/Cermat2013/UploadFiles/PGallery/9974.jpg)
התבנית מפוליאוריטן גמיש ליציקה Vytaflex 60 היא בעלת אייכויות גבוהות ותכונות מכאניות מצויינות.
![](/Cermat2013/UploadFiles/PGallery/9975.jpg)

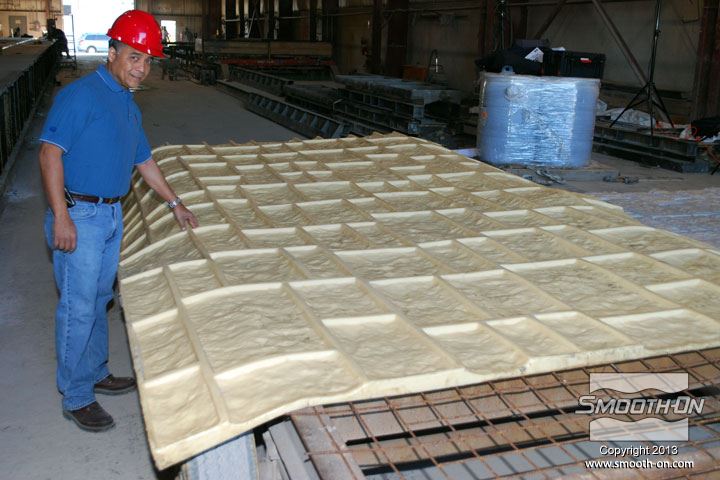

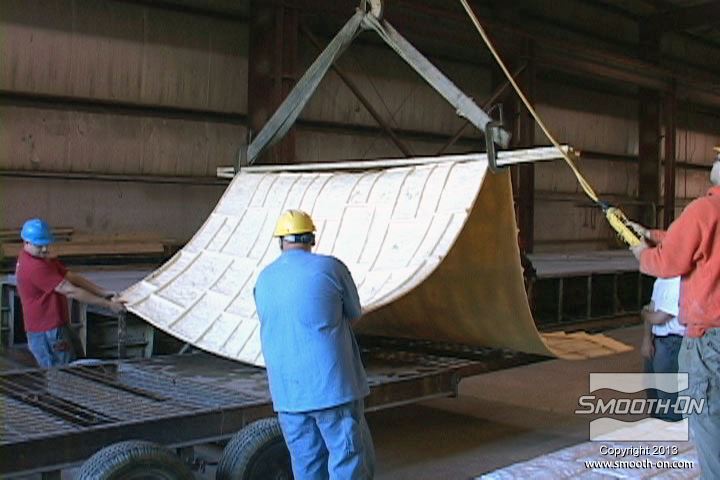

תבנית הפוליאוריטן מועברת למקום יציקת הבטון.
![](/Cermat2013/UploadFiles/PGallery/9976.jpg)

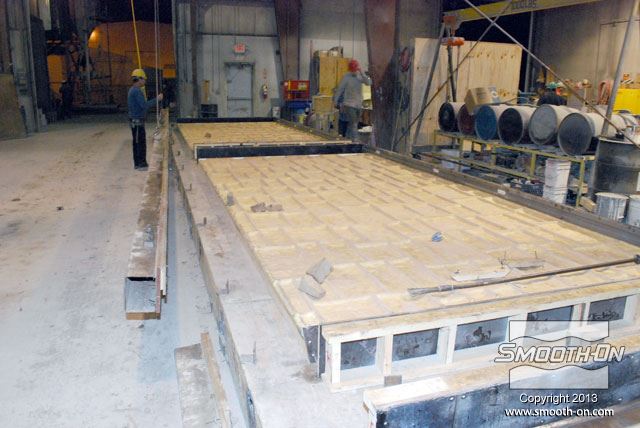

תבניות העשויות מפוליאוריטן מסדרת vytaflex יחזיקו זמן רב כאשר יוצקים בטון לתוכן.
![](/Cermat2013/UploadFiles/PGallery/9977.jpg)
מחברים קורות שיחזיקו את יציקת הבטון.
![](/Cermat2013/UploadFiles/PGallery/9978.jpg)

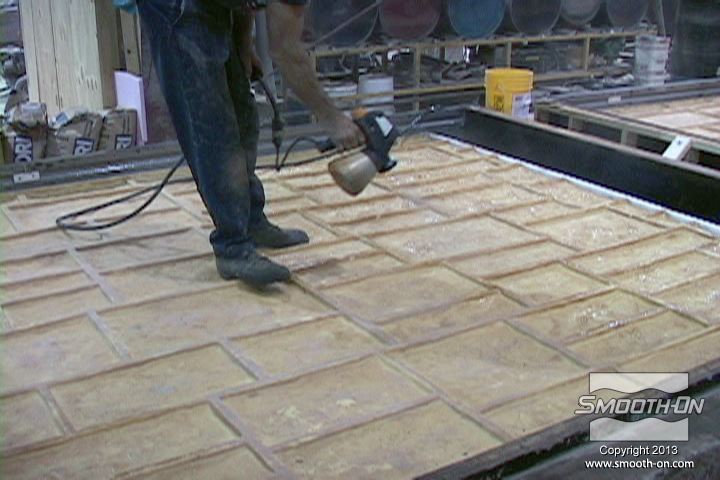

על התבנית מורחים חומר הפרדה לבטון IN and Out לפני יציקת הבטון
![](/Cermat2013/UploadFiles/PGallery/9979.jpg)

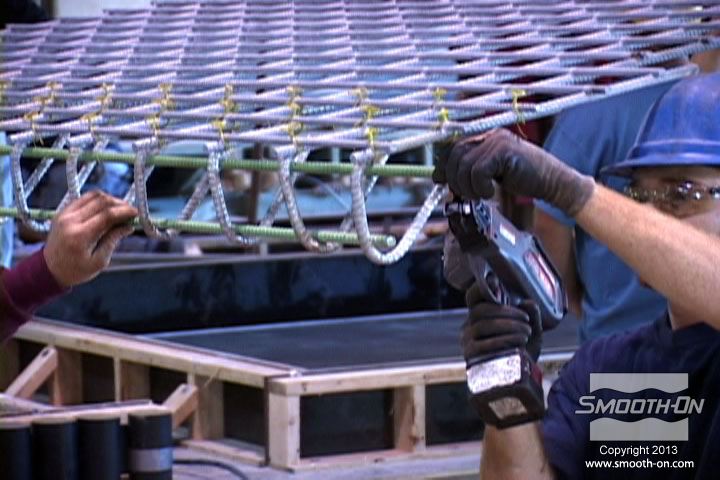

מכינים קונסטרוקציה מברזל שתישתל בתוך הבטון.
![](/Cermat2013/UploadFiles/PGallery/9980.jpg)

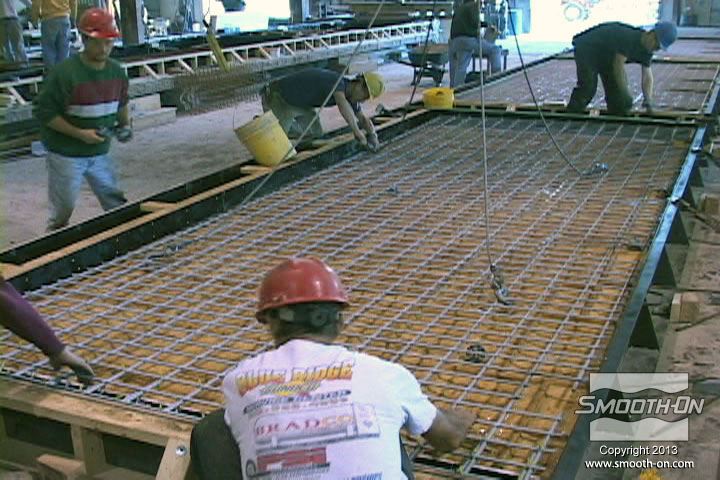

ממקמים את הקונסטרוקציה על גבי תבנית הפוליאוריטן הגמיש.
![](/Cermat2013/UploadFiles/PGallery/9981.jpg)

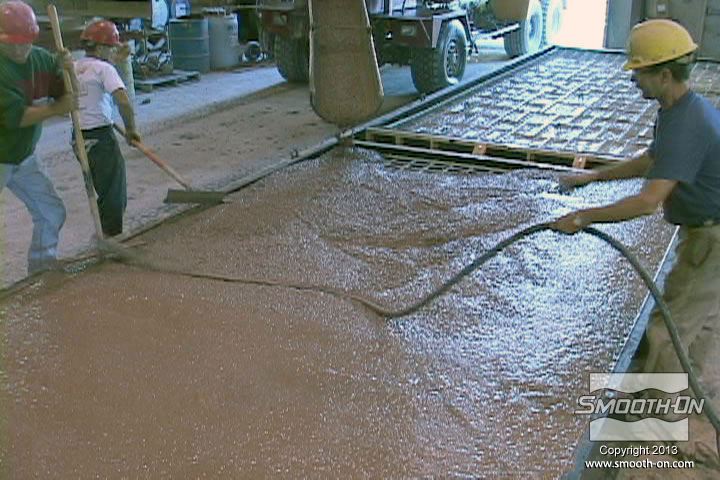

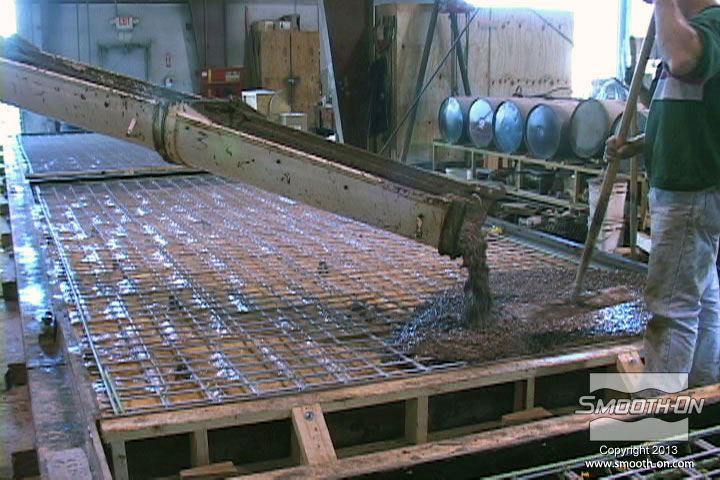

יוצקים בטון לתוך התבנית.
![](/Cermat2013/UploadFiles/PGallery/9982.jpg)
מפעילים ויברציה על מנת למנוע בועות אוויר
![](/Cermat2013/UploadFiles/PGallery/9983.jpg)

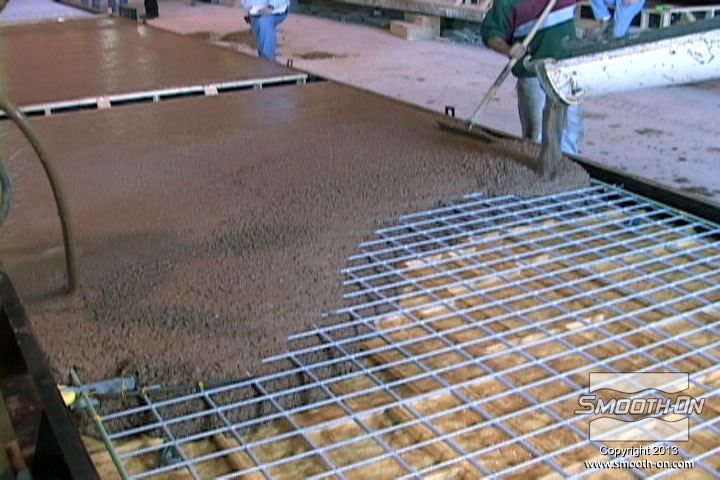

הויברציה גם עוזרת לדחוס את הבטון טוב יותר.
![](/Cermat2013/UploadFiles/PGallery/9984.jpg)

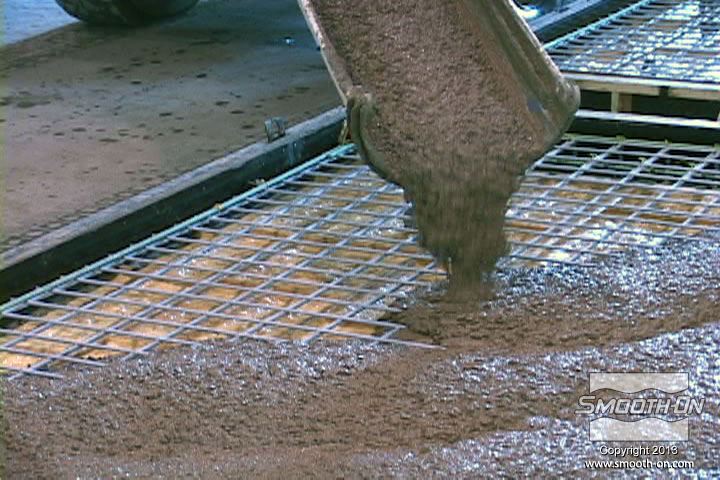

לפוליאוריטן גמיש vytaflex 60 יש יכולת טובה מאוד לעמוד בדחיסה של משקל רב מאוד ללא תזוזה.
![](/Cermat2013/UploadFiles/PGallery/9985.jpg)

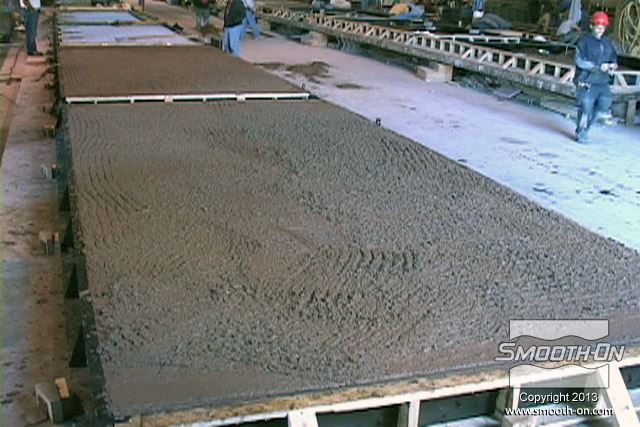

משאירים את הבטון להתקשות למהלך הלילה.
![](/Cermat2013/UploadFiles/PGallery/9986.jpg)

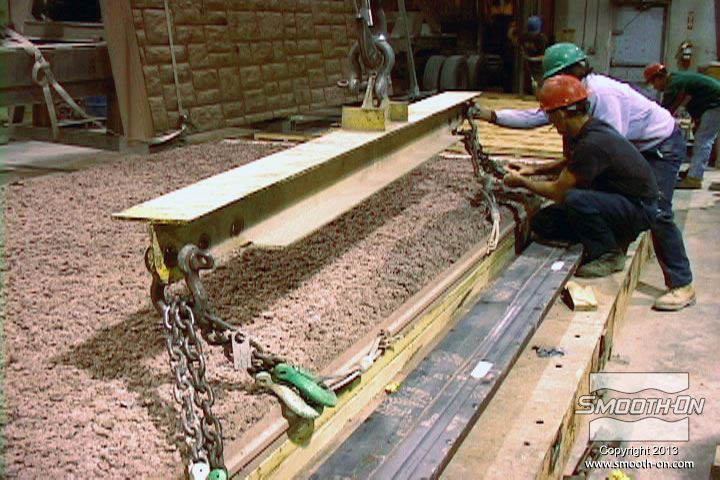

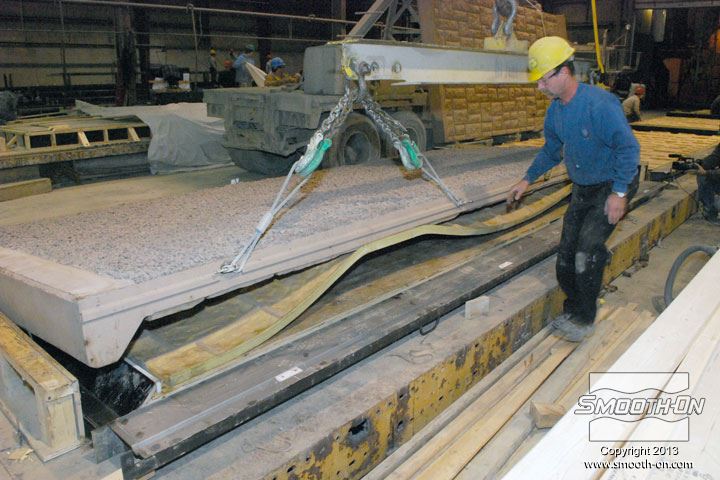

מסירים את הקורות מסביב לבטון ומשתמשים במנוף על מנת לחלץ את הבטון מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/9987.jpg)

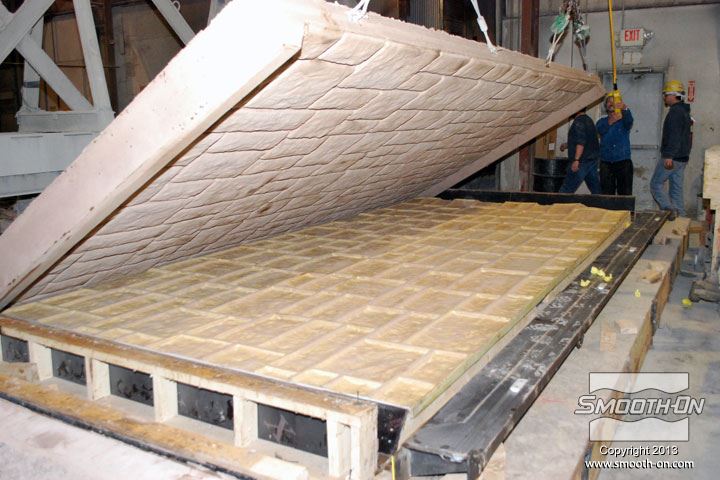

יציקת הבטון נפרדת בקלות מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/9988.jpg)

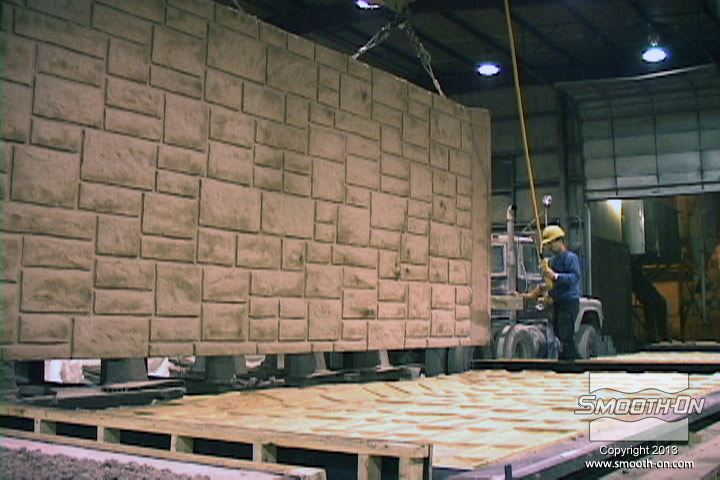

הפאנל העתיק בצורה מושלמת את הפרטים מתבנית ה vytaflex 60.
![](/Cermat2013/UploadFiles/PGallery/9989.jpg)

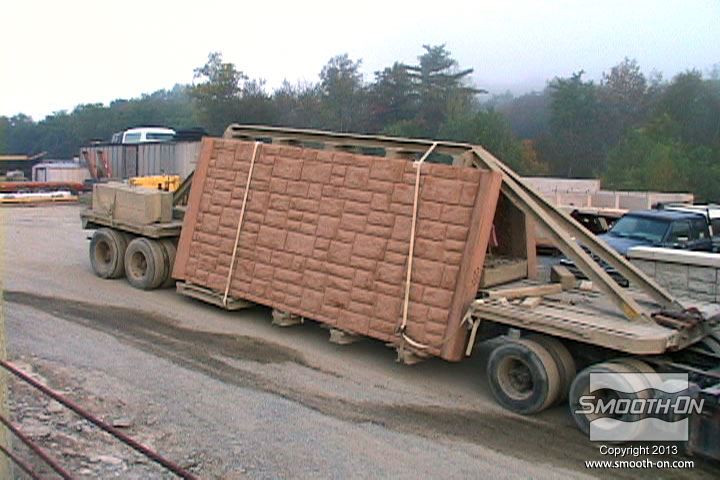

יוצרים פאנלים רבים מבטון במשקל טונות רבות ומעמיסים על משאית.
![](/Cermat2013/UploadFiles/PGallery/9990.jpg)
את הפאנלים לאקוסטיקה מבטון המוכנים מביאים לאתר ההתקנה.
![](/Cermat2013/UploadFiles/PGallery/9991.jpg)

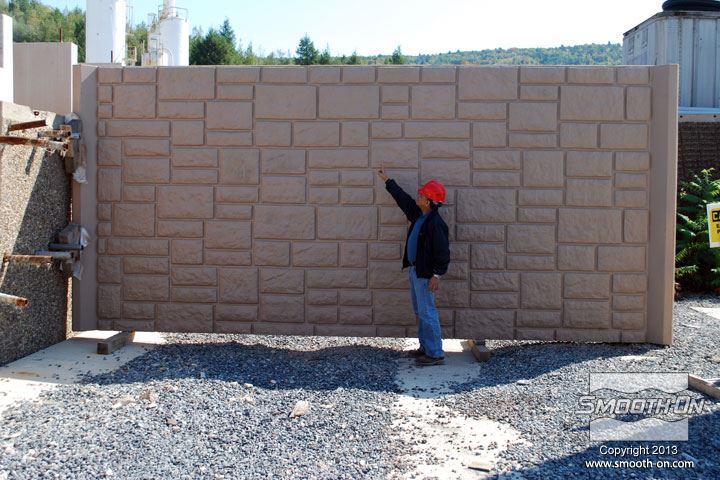

שמונה פאנלים מיוצרים בכל יום , ושמונה פאנלים מותקנים בכל יום.
