הכנת תבנית וליבה בעזרת גומי פוליאוריטן Reoflex® 40: דוגמה של העתקת כד בטון
![](/Cermat2013/UploadFiles/PGallery/10075.jpg)

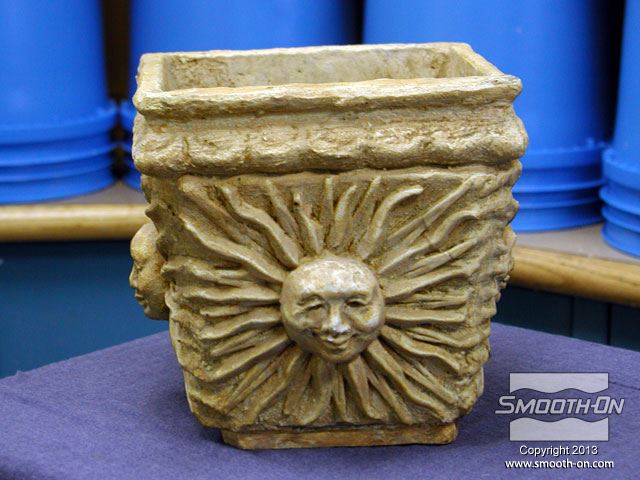

המודל המקורי הוא כד מפורט מבטון.
![](/Cermat2013/UploadFiles/PGallery/10076.jpg)

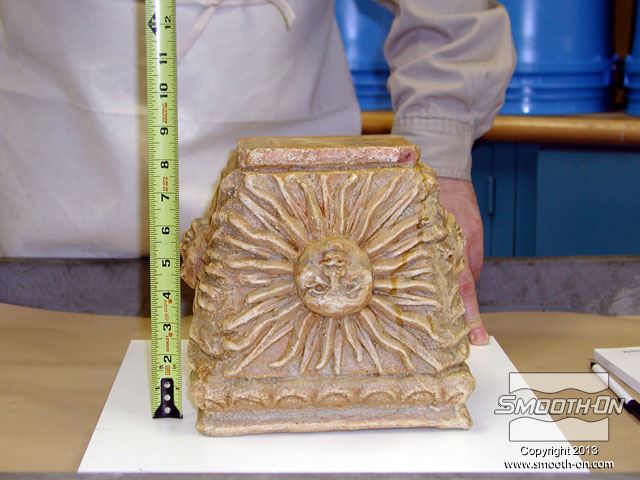

מודדים את הכד.
![](/Cermat2013/UploadFiles/PGallery/10077.jpg)

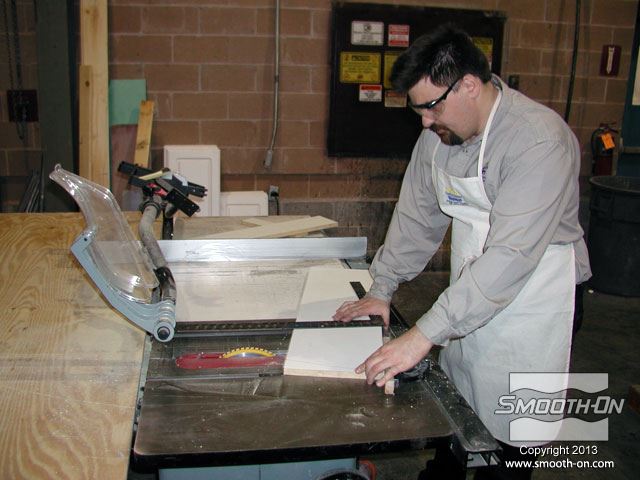

חותכים לוחות אקריליק לפי מידות המודל.
![](/Cermat2013/UploadFiles/PGallery/10078.jpg)

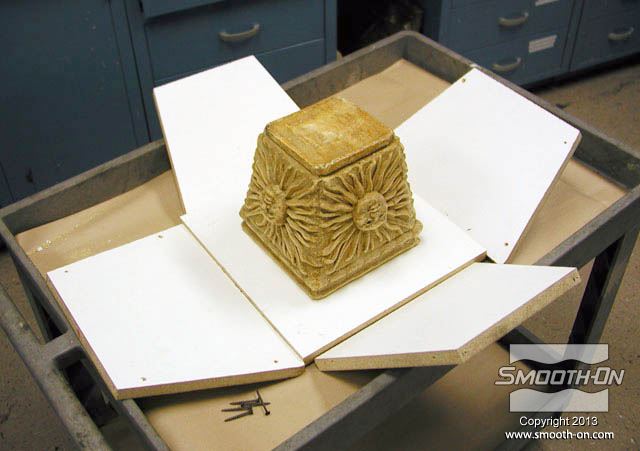

לוחות המסגרת מסודרים לפי קווי המתאר של המודל (Offset).
![](/Cermat2013/UploadFiles/PGallery/10079.jpg)

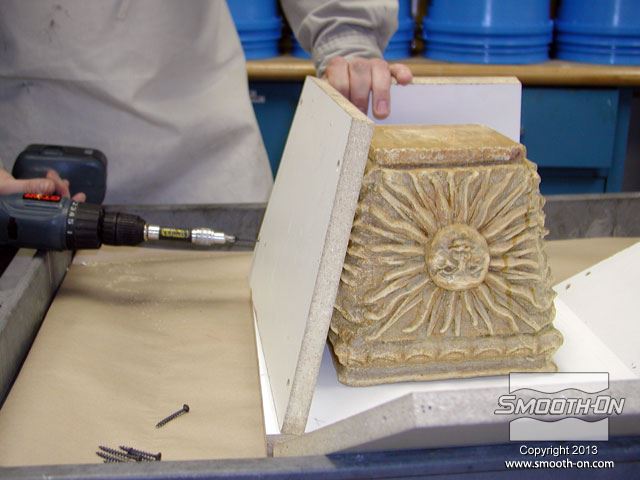

בונים את מסגרת התבנית ומחזקים בברגים.
![](/Cermat2013/UploadFiles/PGallery/10080.jpg)

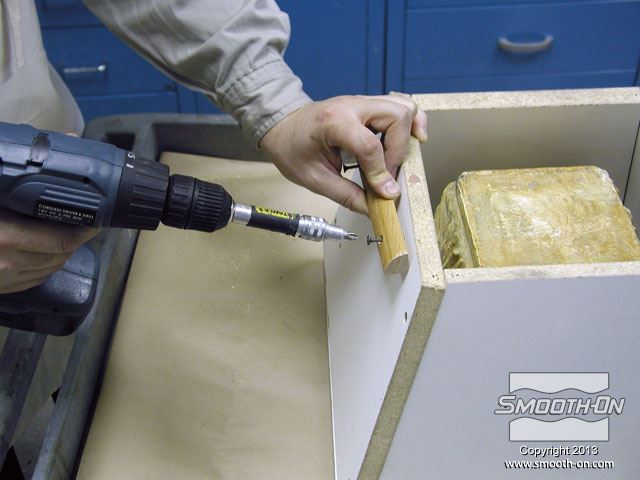

מחברים למסגרת התבנית שתי ידיות כדי להקל על התפעול שלה.
![](/Cermat2013/UploadFiles/PGallery/10081.jpg)

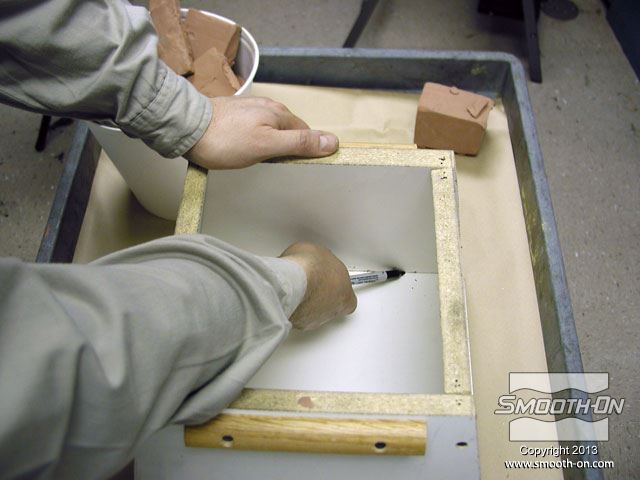

מסמנים בעזרת טוש את קווי המתאר הפנימיים של המסגרת, כדי שנדע איפה להניח את מיטת החימר.
![](/Cermat2013/UploadFiles/PGallery/10082.jpg)

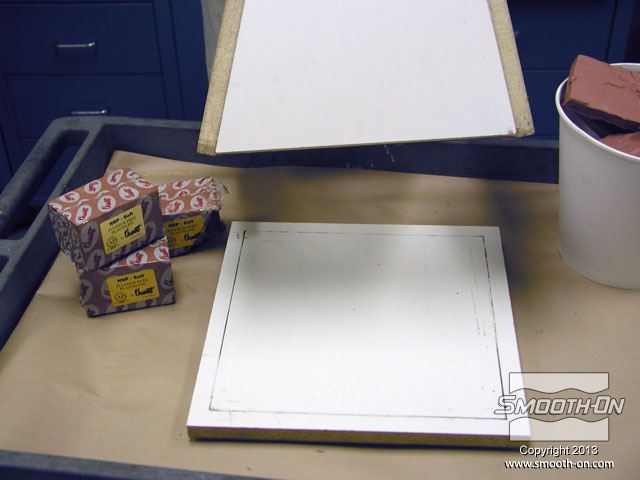

מסירים את מסגרת התבנית וחושפים את הקו המסומן.
![](/Cermat2013/UploadFiles/PGallery/10083.jpg)

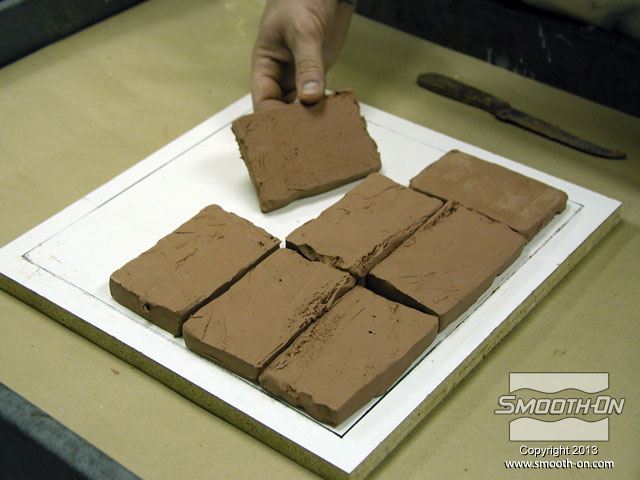

מכינים מיטת חימר בעובי 2 ס"מ בתוך המסגרת המסומנת.
![](/Cermat2013/UploadFiles/PGallery/10084.jpg)

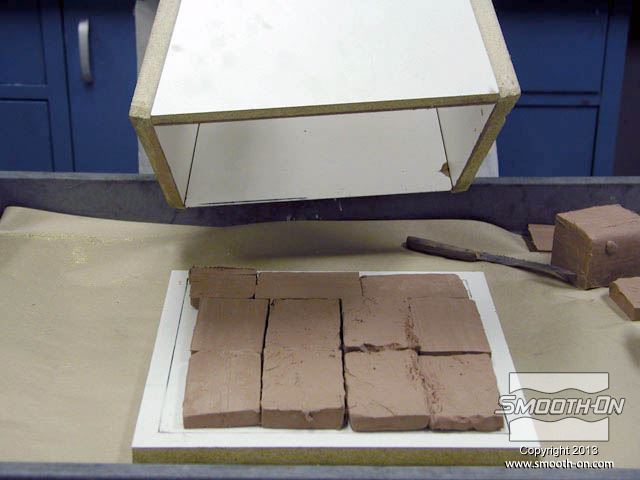

סוגרים את המסגרת על מיטת החימר.
![](/Cermat2013/UploadFiles/PGallery/10085.jpg)

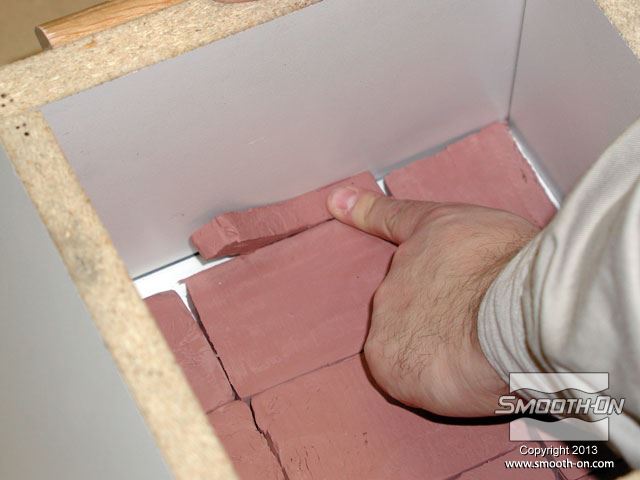

ממלאים את כל החללים בעזרת חימר נוסף.
![](/Cermat2013/UploadFiles/PGallery/10086.jpg)

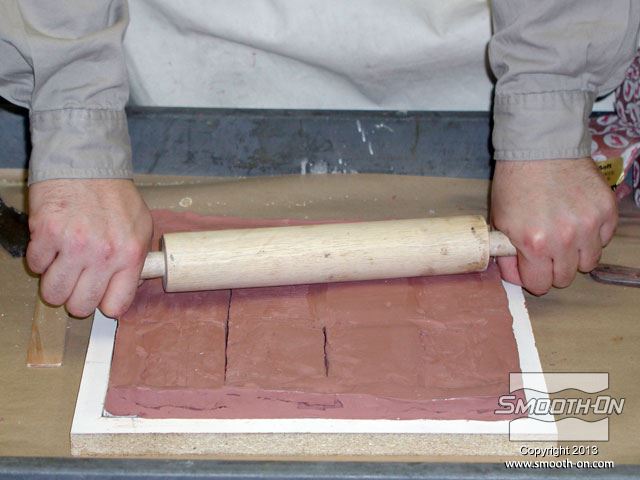

מרדדים את החימר במארוך כדי ליצור עובי אחיד.
![](/Cermat2013/UploadFiles/PGallery/10087.jpg)

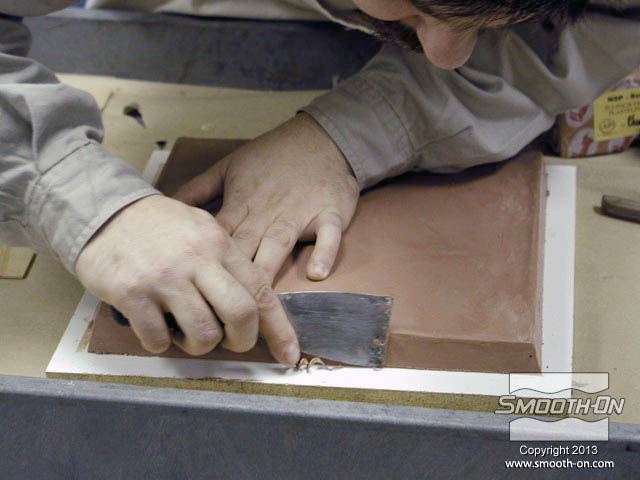

מיישרים את קצה מיטת החימר ומחליקים אותה.
![](/Cermat2013/UploadFiles/PGallery/10088.jpg)

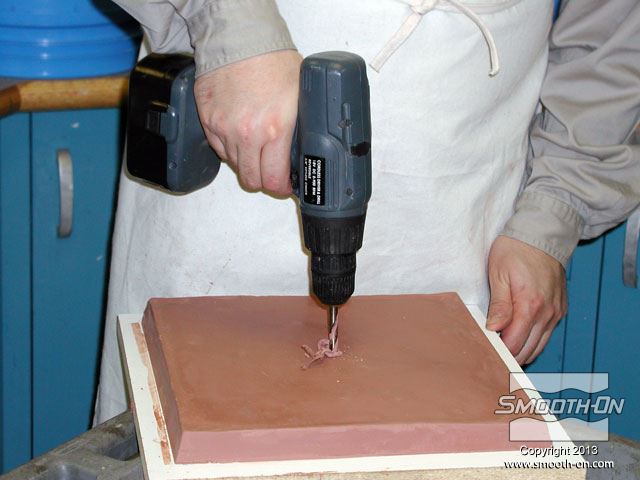

קודחים במיטת החימר חורי אוורור שיאפשרו לאוויר לצאת מהתבנית בזמן היציקה.
![](/Cermat2013/UploadFiles/PGallery/10089.jpg)

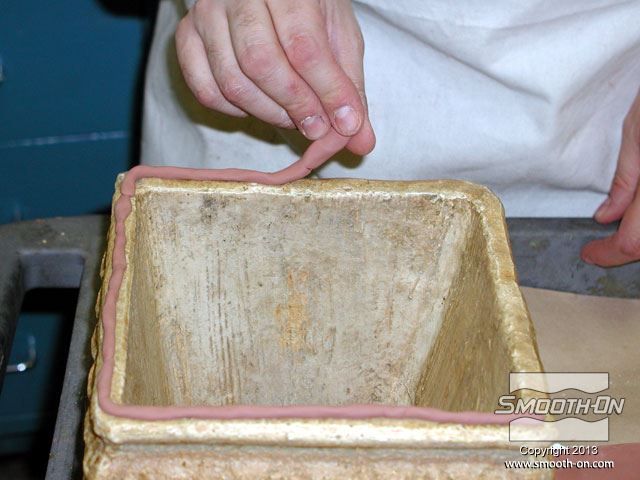

בונים פס אטימה מחימר לאורך החלק התחתון של המודל.
![](/Cermat2013/UploadFiles/PGallery/10090.jpg)

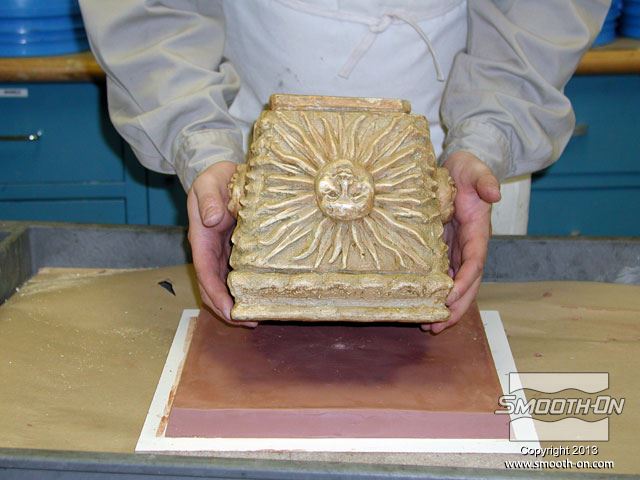

מניחים את המודל במרכז מיטת החימר.
![](/Cermat2013/UploadFiles/PGallery/10091.jpg)

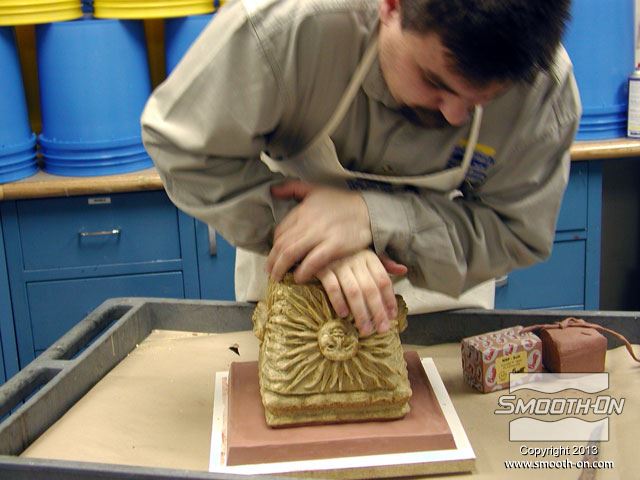

לוחצים את המודל בכוח על לתוך מיטת החימר.
![](/Cermat2013/UploadFiles/PGallery/10092.jpg)

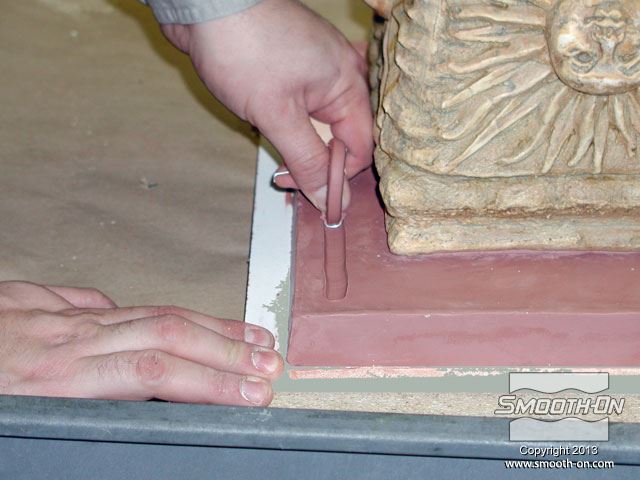

יוצרים מפתחות נעילה במיטת החימר בעזרת אטב ברזל גדול (או כל כלי מתאים אחר..)
![](/Cermat2013/UploadFiles/PGallery/10093.jpg)

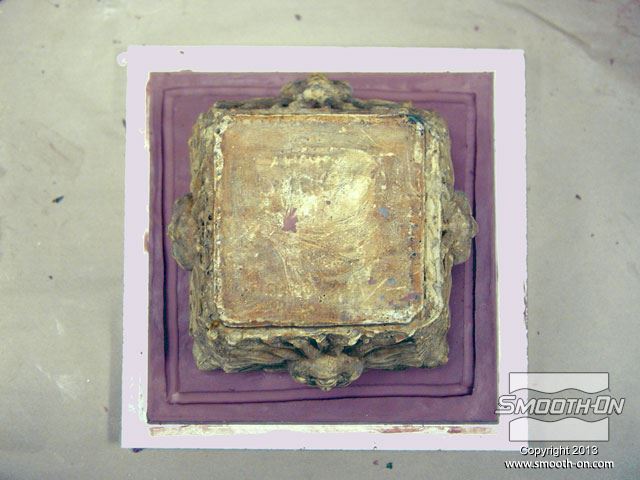

מבט על על המראה את מפתחות הנעילה בחימר.
![](/Cermat2013/UploadFiles/PGallery/10094.jpg)

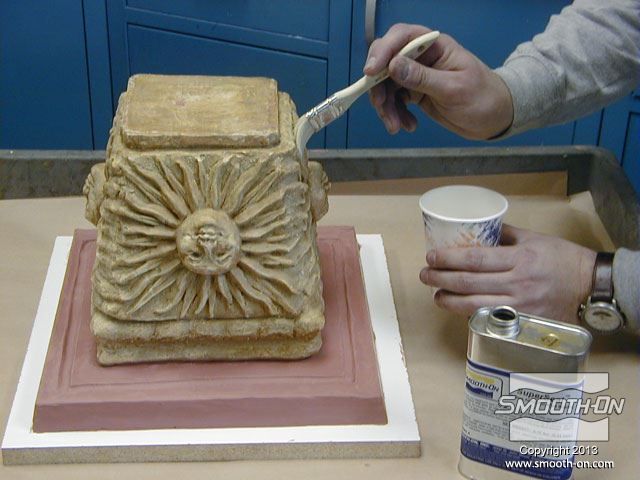

מורחים חומר הפרדה SuperSeal על המודל והחימר.
![](/Cermat2013/UploadFiles/PGallery/10095.jpg)

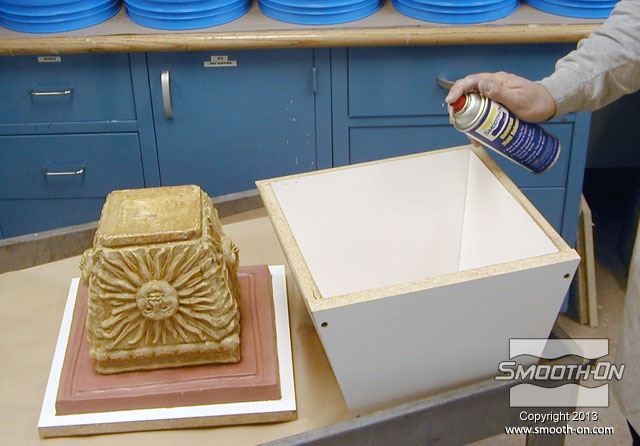

מרססים על המודל גם חומר הפרדה niversal® Mold ReleaseU. מרססים גם את פנים המסגרת.
![](/Cermat2013/UploadFiles/PGallery/10096.jpg)

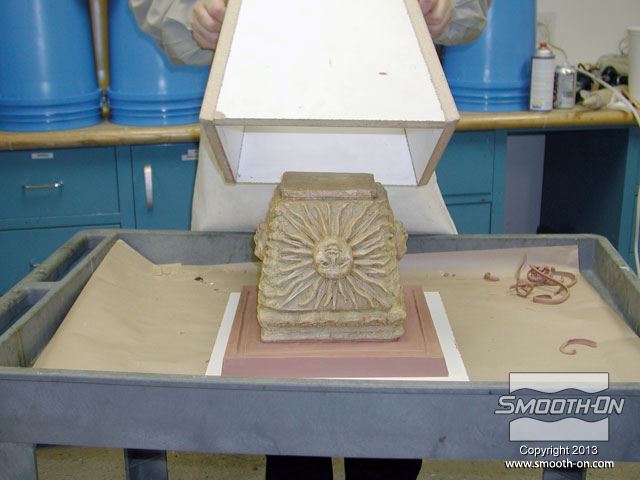

סוגרים את מסגרת התבנית על המודל.
![](/Cermat2013/UploadFiles/PGallery/10097.jpg)

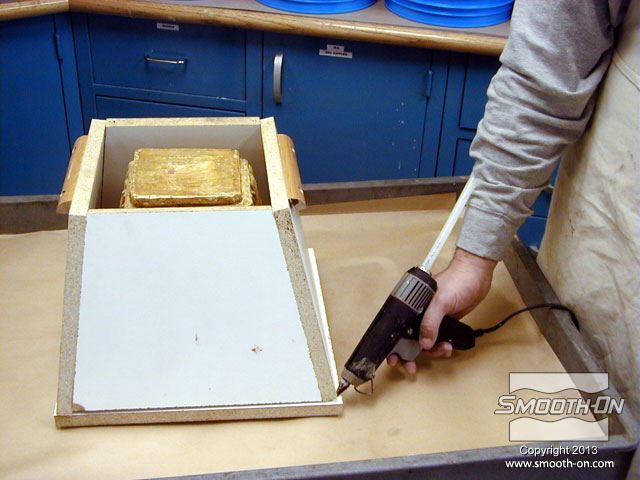

אוטמים את מסגרת התבנית בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/10098.jpg)

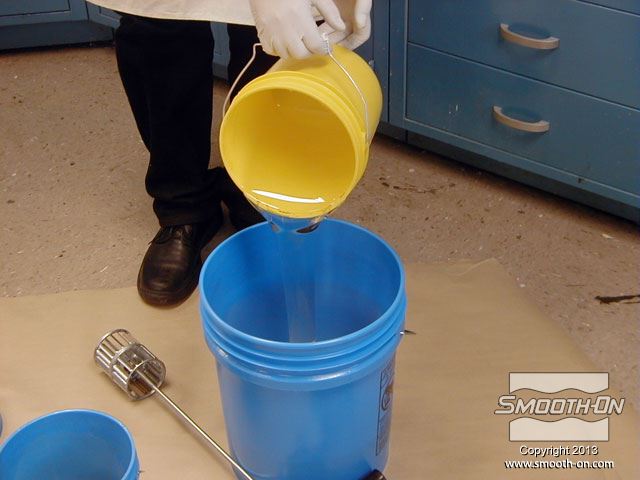

מודדים את הפוליאוריתן גמיש ReoFlex® 40 . יחס הערבוב של החומר הוא 1:1 לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10099.jpg)

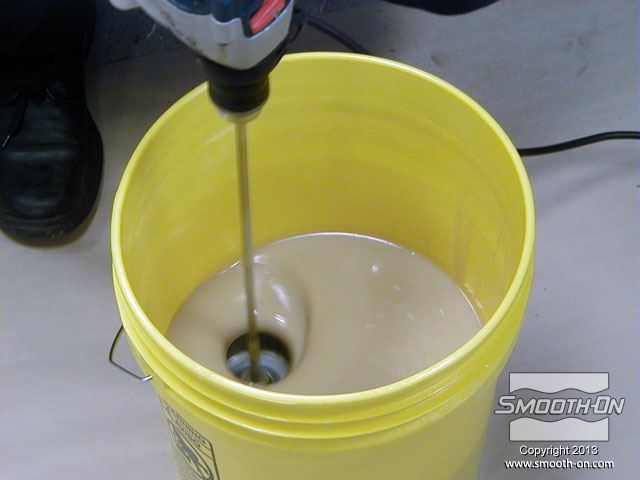

מערבבים בקפידה במשך 3 דקות. מגרדים את החומר מצידי ותחתית המיכל מפעם לפעם כדי להבטיח ערבוב טוב.
![](/Cermat2013/UploadFiles/PGallery/10100.jpg)

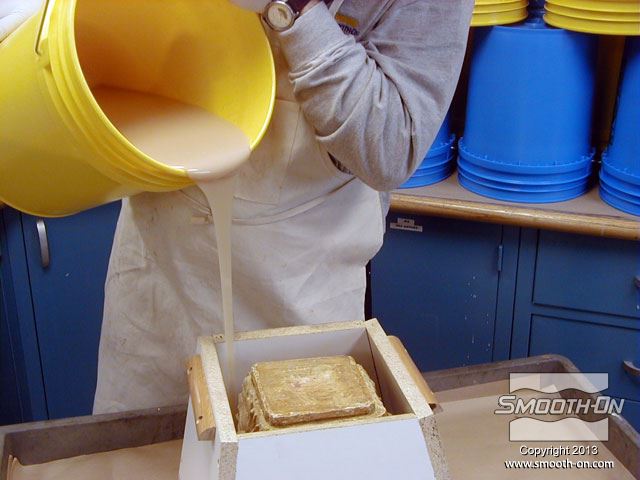

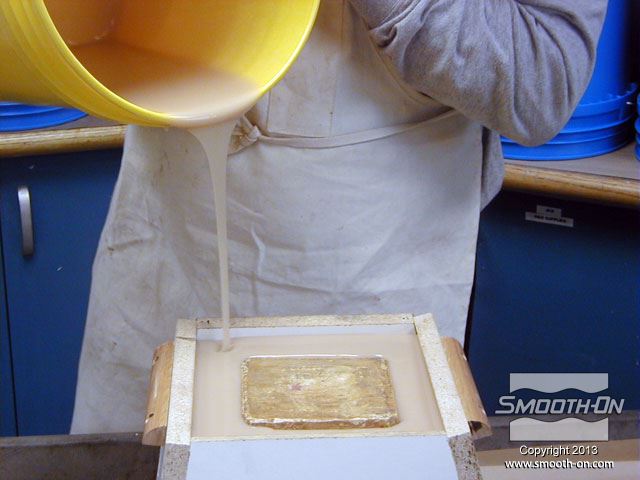

יוצקים את הפוליאוריתן ReoFlex® 40 לחלל התבנית ומניחים לו להתמצק במשך 16 שעות בטמפ' החדר.
![](/Cermat2013/UploadFiles/PGallery/10102.jpg)

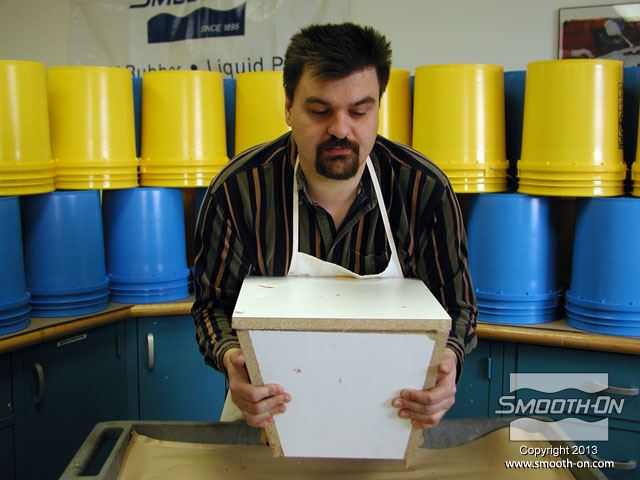

ביום שלמחרת הופכים את המסגרת והתבנית.
![](/Cermat2013/UploadFiles/PGallery/10103.jpg)

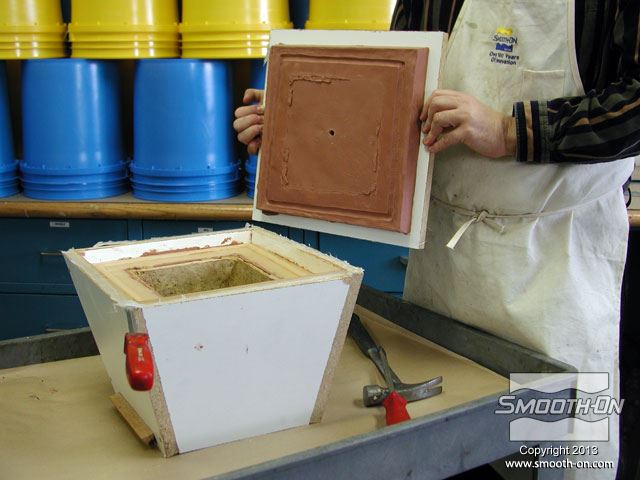

מסירים את לוח הבסיס בזהירות.
![](/Cermat2013/UploadFiles/PGallery/10101.jpg)
לא מכסים את תחתית המודל בפוליאוריטן ליציקה ReoFlex® 40! משאירים את התחתית חשופה והבמשך אזור זה ישמש כמשפך עבור יציקת ההעתק.
![](/Cermat2013/UploadFiles/PGallery/10104.jpg)

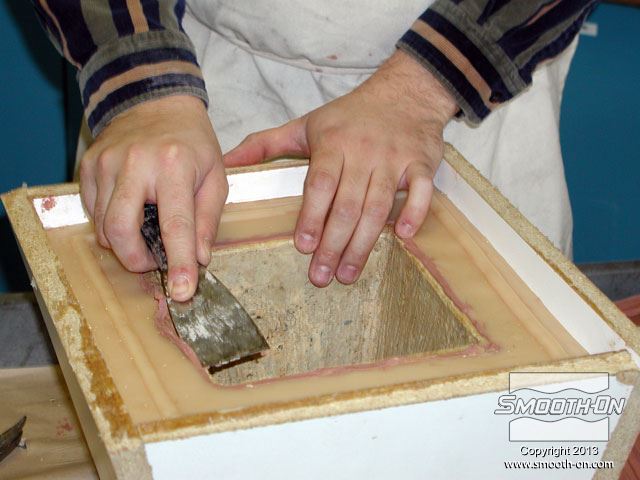

חותכים גראדים מתבנית הגומי פוליאוריתן ליציקה ReoFlex® 40.
![](/Cermat2013/UploadFiles/PGallery/10105.jpg)
חותכים חתיכה מתבנית הגומי פוליאוריתן ReoFlex® 40 בעזרת סכין חד, כדי ליצור נעילה וסימן זיהוי.
![](/Cermat2013/UploadFiles/PGallery/10106.jpg)

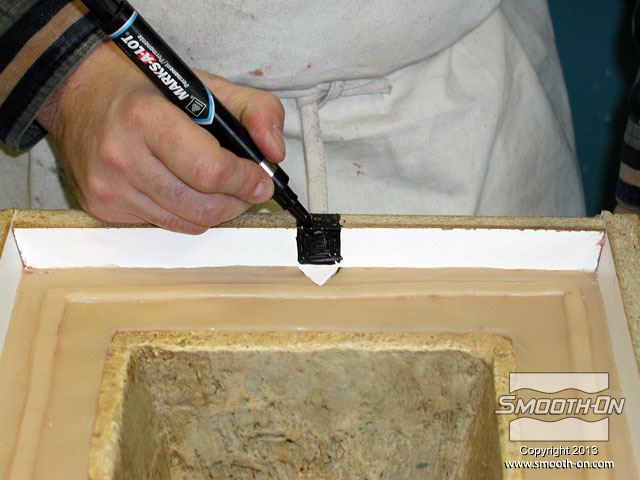

מסמנים את מסגרת התבנית בטוש בנקודה מעל חתך הנעילה, שיהיה נוח לזהות אותה.
![](/Cermat2013/UploadFiles/PGallery/10107.jpg)

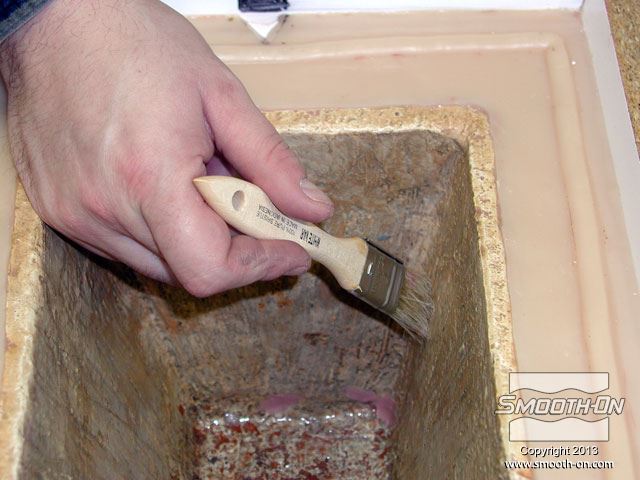

מורחים חומר הפרדה Superseal בתוך מודל הבטון.
![](/Cermat2013/UploadFiles/PGallery/10108.jpg)

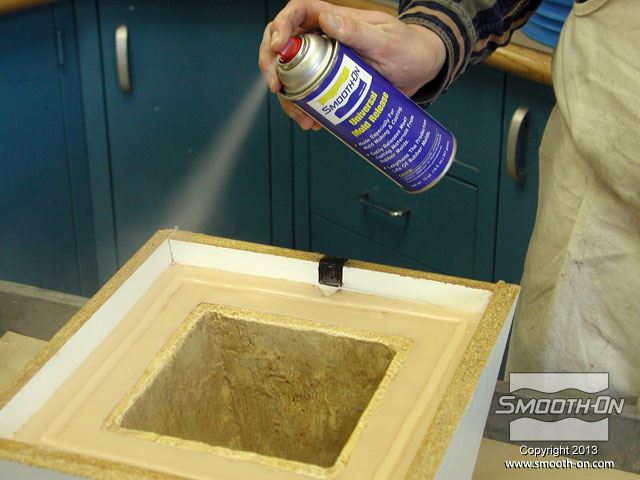

מרססים גם חומר הפרדה Universal Mold Release על המסגרת והמודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/10109.jpg)

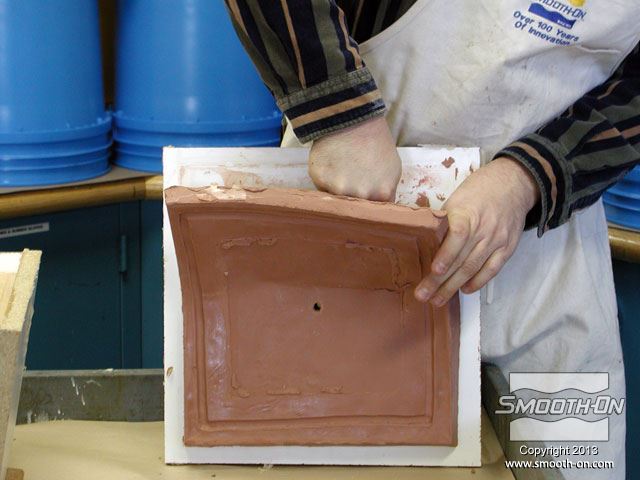

מנקים מלוח הבסיס את כל החימר. לאחר שהלוח יהיה נקי הוא ישמש להכנת חלק הליבה של התבנית. גם את הליבה מכינים מפוליאורטן ליציקה ReoFlex® 40.
![](/Cermat2013/UploadFiles/PGallery/10110.jpg)

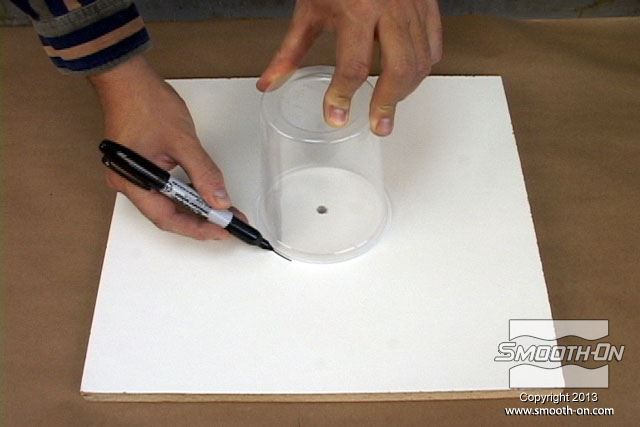

הכנת הליבה - מניחים מיכל פלסטיק עגול על מרכז הלוח ומסמנים את ההיקף שלו.
![](/Cermat2013/UploadFiles/PGallery/10111.jpg)

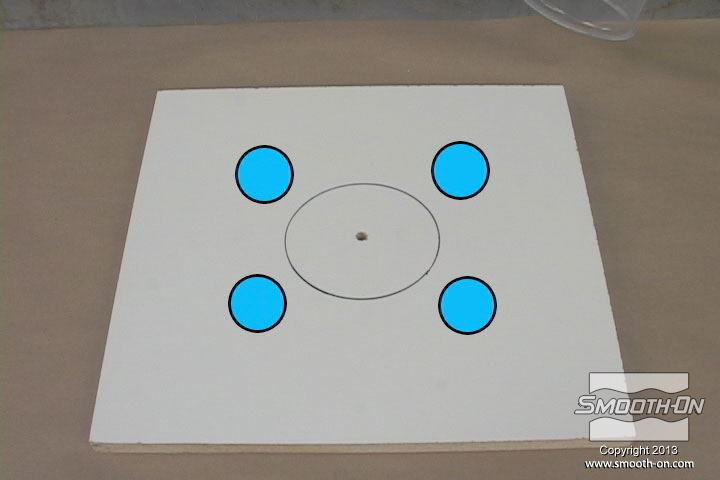

קודחים ארבע חורים בקוטר 2.5 ס"מ. חורים אלה ישמשו ליציקת הגומי פוליאורטן ReoFlex® 40 להכנת ליבת התבנית.
![](/Cermat2013/UploadFiles/PGallery/10112.jpg)

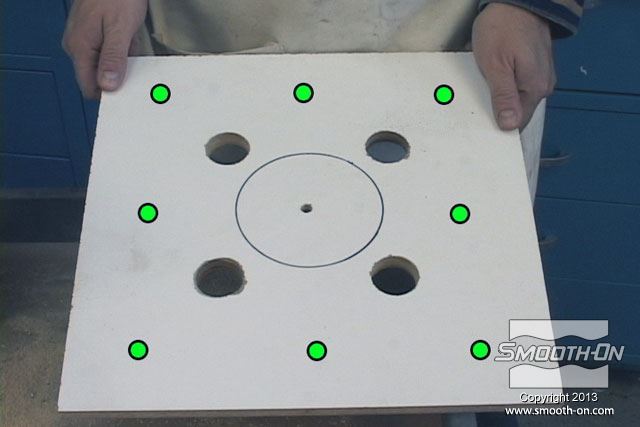

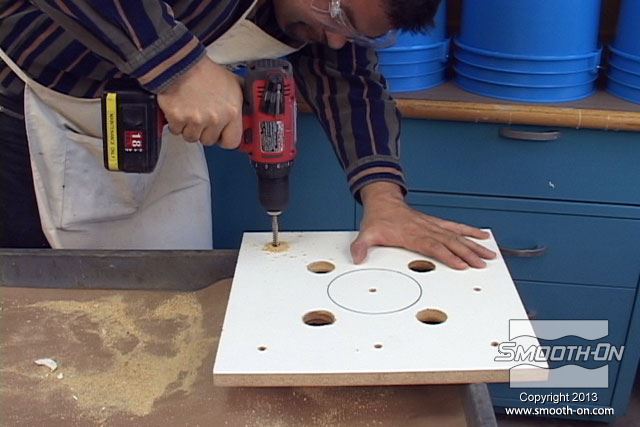

קודחים גם 8 חורי אוורור בקוטר 6 מ"מ בלוח הבסיס, לפי האזורים המודגשים בתמונה.
![](/Cermat2013/UploadFiles/PGallery/10113.jpg)
חורי האוורור עוזרים לאוויר להחלץ מהתבנית וממזערים את כמות הבועות שילדכו בגומי.
![](/Cermat2013/UploadFiles/PGallery/10114.jpg)

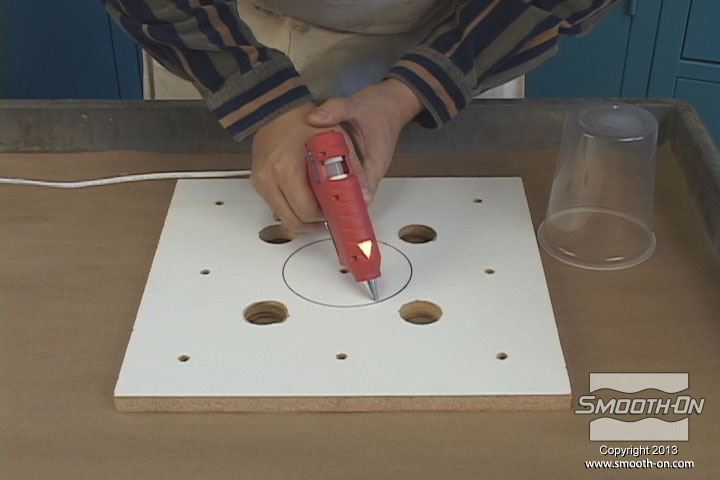

מדביקים את מיכל הפלסטיק למרכז לוח הבסיס בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/10115.jpg)

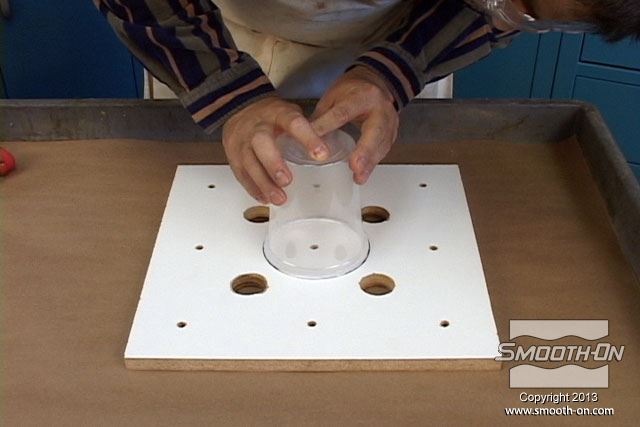

מחזיקים את מיכל הפלסטיק במקומו במשך 10 שניות.
![](/Cermat2013/UploadFiles/PGallery/10116.jpg)

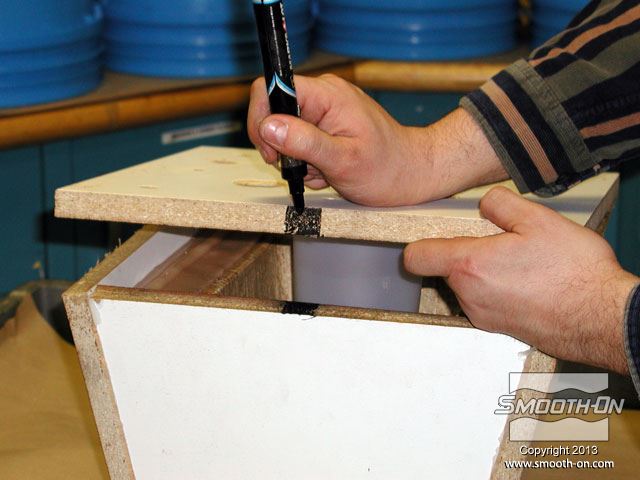

לאחר שהדבק חם התמצק, ממקמים את לוח הבסיס חזרה על מסגרת התבנית ומסמנים אותו במקום שבו סימנו את המסגרת.
![](/Cermat2013/UploadFiles/PGallery/10117.jpg)

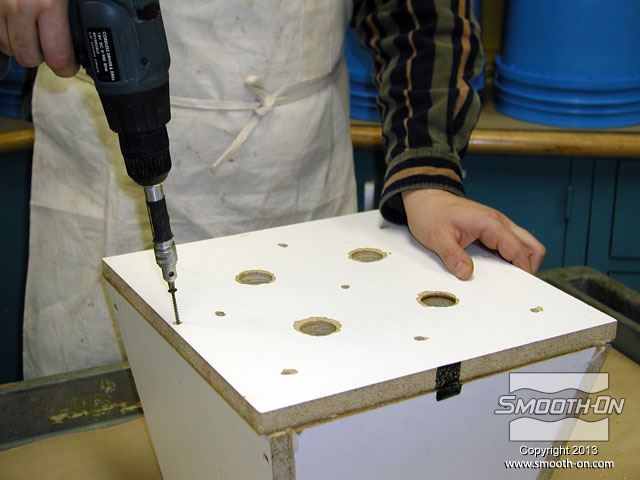

נועלים את הלוח והמסגרת בעזרת ברגים.
![](/Cermat2013/UploadFiles/PGallery/10118.jpg)

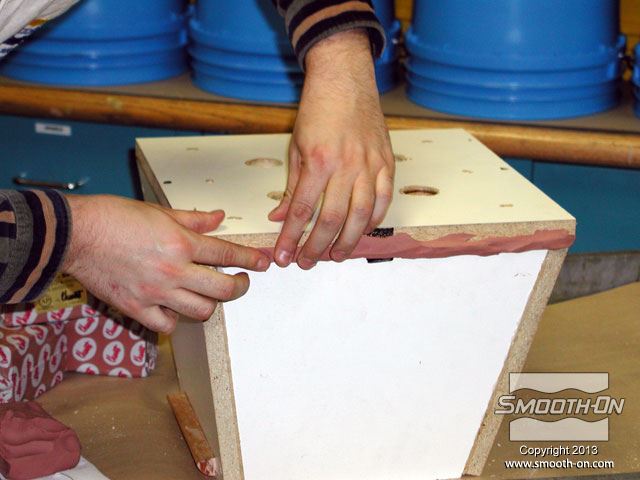

אוטמים את קווי התפר בעזרת חימר.
![](/Cermat2013/UploadFiles/PGallery/10119.jpg)

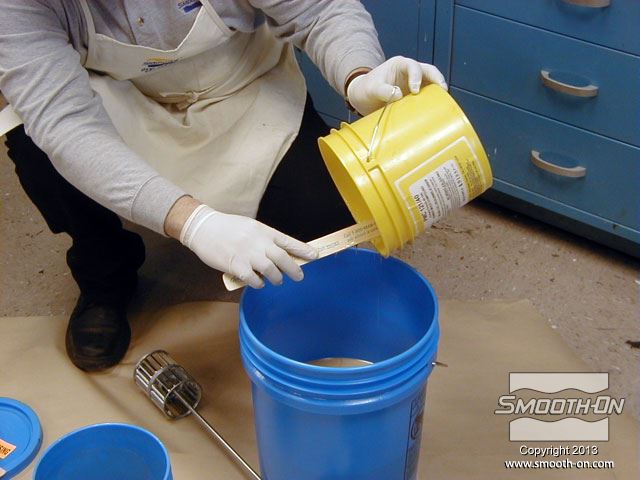

מודדים את הפוליאוריתן גמיש ReoFlex® 40 . יחס הערבוב של החומר הוא 1:1 לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10120.jpg)

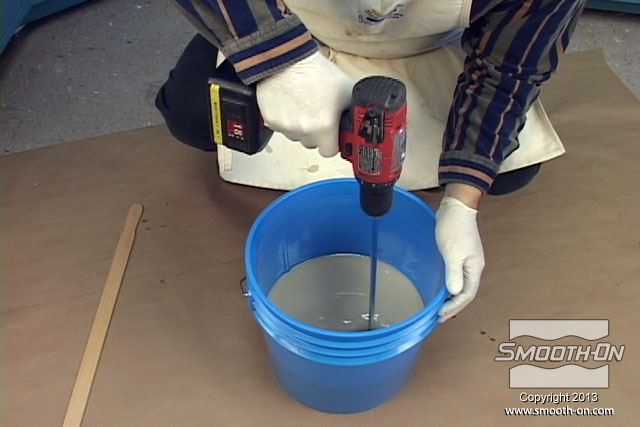

מערבבים בקפידה במשך 3 דקות. מגרדים את החומר מצידי ותחתית המיכל מפעם לפעם כדי להבטיח ערבוב טוב.
![](/Cermat2013/UploadFiles/PGallery/10121.jpg)

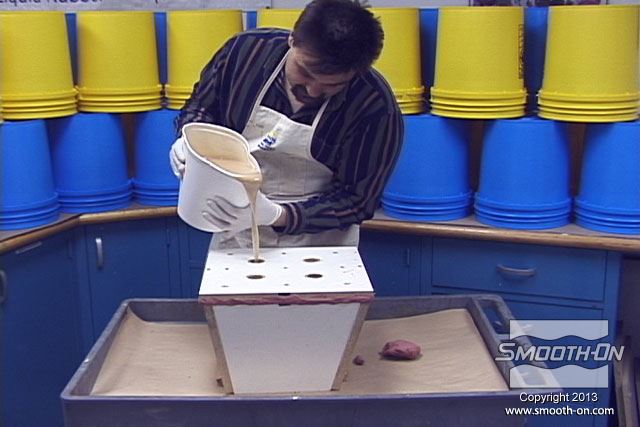

יוצקים את הפוליאוריטן אל חלל התבנית.
![](/Cermat2013/UploadFiles/PGallery/10122.jpg)

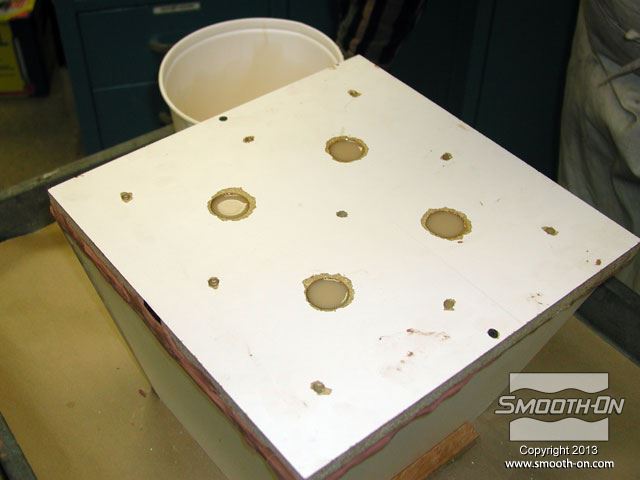

מניחים לגומי פוליאוריתן ReoFlex® 40 להתמצק במשך 16 שעות בטמפ' החדר.
![](/Cermat2013/UploadFiles/PGallery/10123.jpg)

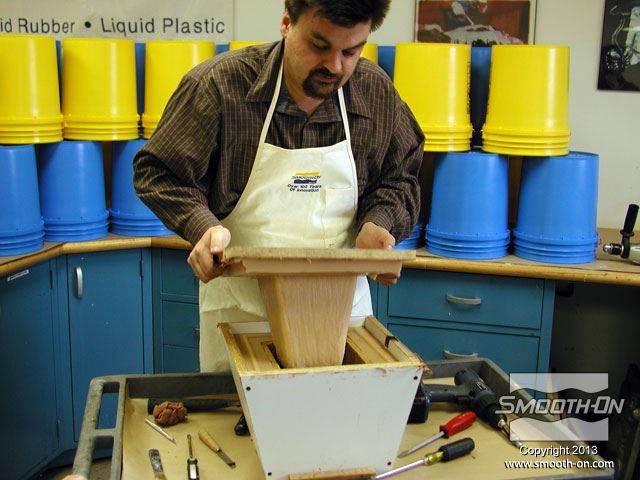

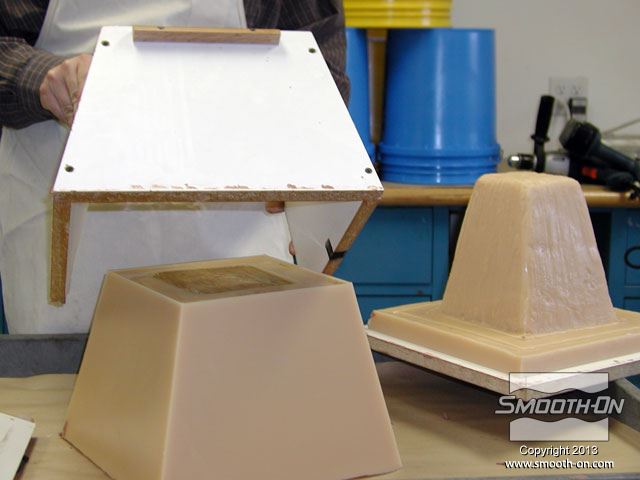

פותחים את הברגים ומסירים את הלוח. מוציאים בזהירות את הליבה מהמודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/10124.jpg)
מסירים את מסגרת התבנית.
![](/Cermat2013/UploadFiles/PGallery/10125.jpg)

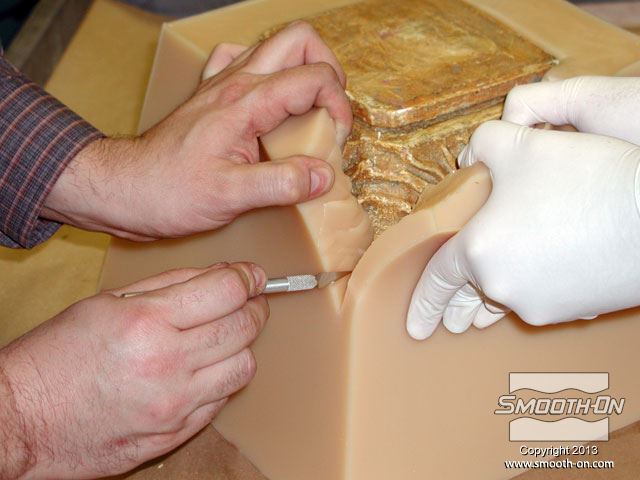

חותכים את הגומי פוליאוריתן ReoFlex® 40 בעזרת סכין חד וחולצים את המודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/10126.jpg)

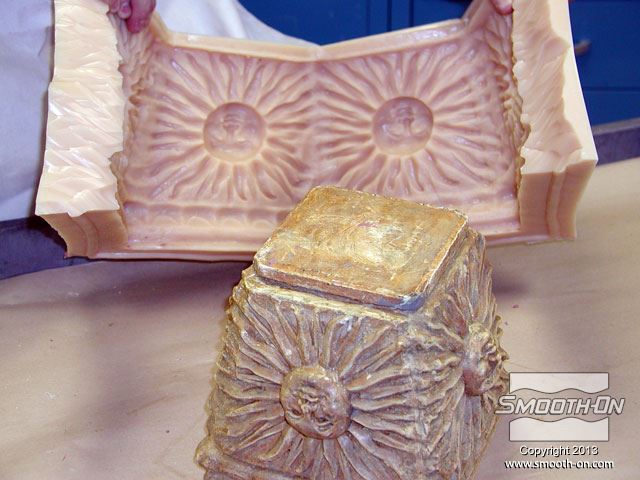

תבנית הפוליאוריטן ליציקה ReoFlex® 40 העתיקה במדוייק את כל פרטי המודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/10127.jpg)

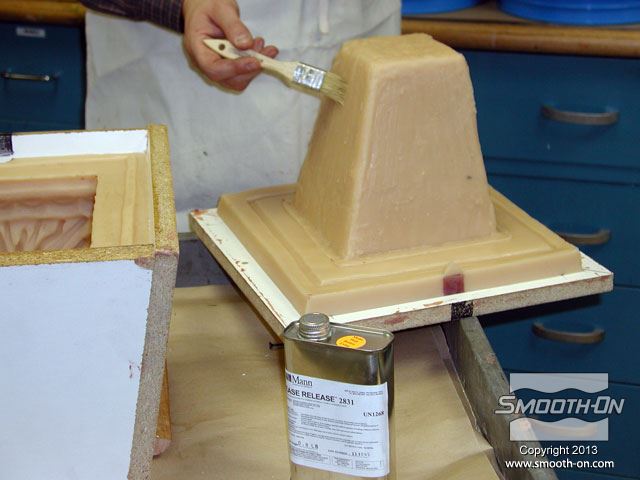

מורחים על כל משטחי הליבה חומר הפרדה Ease Release 2831.
![](/Cermat2013/UploadFiles/PGallery/10128.jpg)

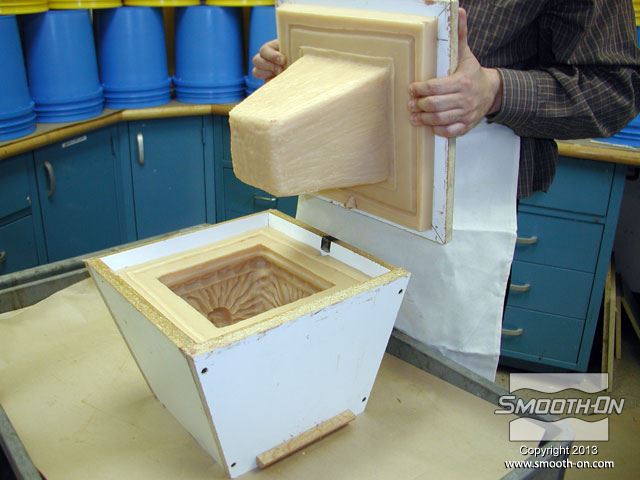

מכניסים את הליבה חזרה למקומה בתבנית. נעזרים בסימונים על המסגרת והלוח.
![](/Cermat2013/UploadFiles/PGallery/10129.jpg)

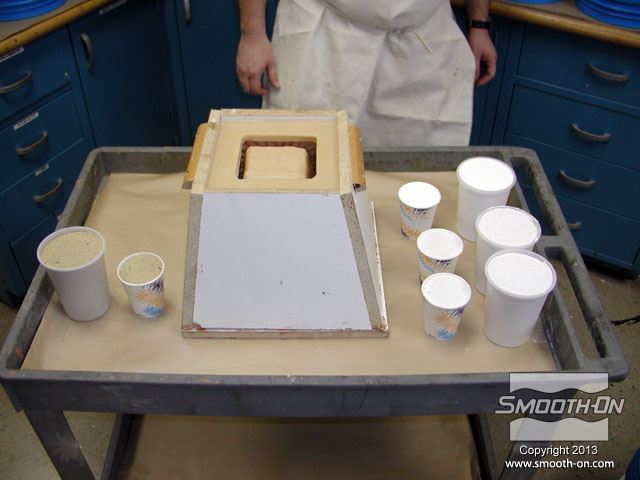

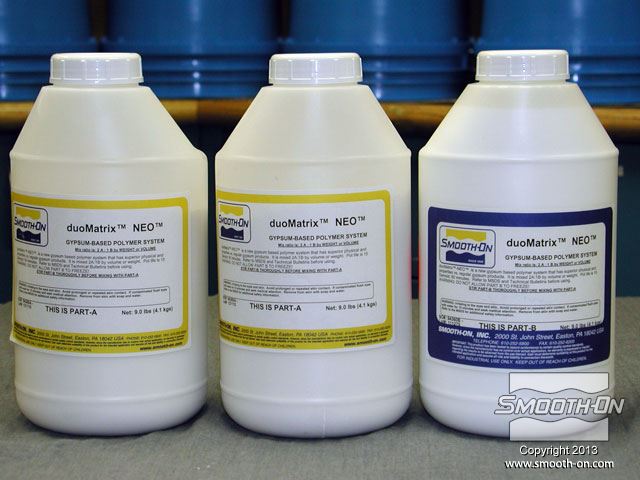

יציקת ההעתק תעשה מגבס מחוזק בפולימר duoMatrix® NEO. יחס הערבוב של החומר הוא 2A:1B לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10130.jpg)

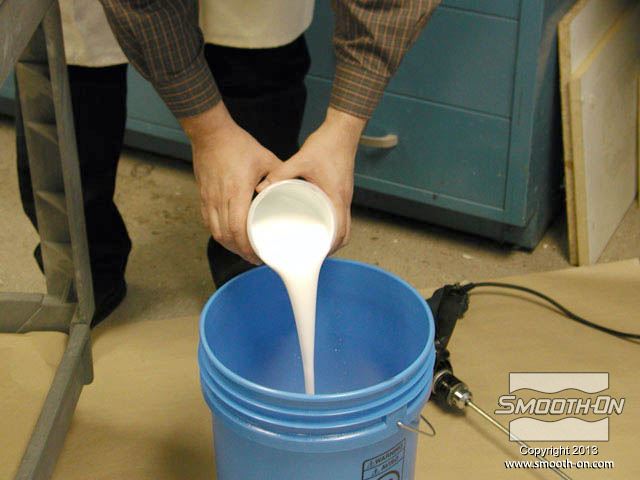

במקרה זה, מוסיפים גם כוס אחת של חול ים כדי לתת ליציקה מרקם יחודי. (יחס ערבוב 2A:1B:1Sand).
![](/Cermat2013/UploadFiles/PGallery/10131.jpg)
מערבבים את כל המרכיבים בקפידה במשך 3 דקות. מגרדים את החומר מצידי ותחתית המיכל מפעם לפעם כדי להבטיח ערבוב טוב.
![](/Cermat2013/UploadFiles/PGallery/10132.jpg)

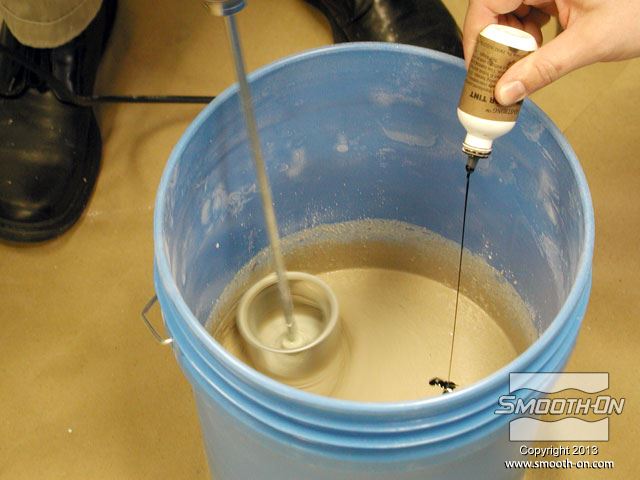

מוסיפים לתערובת פיגמנט לפוליאוריטן SO-Strong בצבע חום.
![](/Cermat2013/UploadFiles/PGallery/10133.jpg)

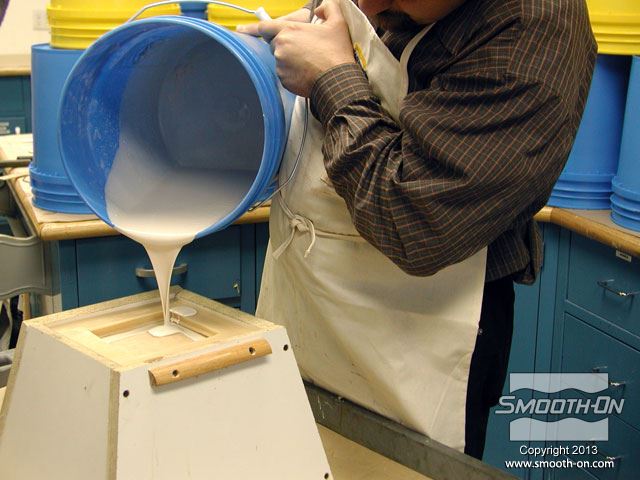

יוצקים לאט את הגבס המחוזק duoMatrix® NEO אל חלל התבנית. מניחים לגבס duoMatrix® NEO להתמצק במשך 90 דקות.
![](/Cermat2013/UploadFiles/PGallery/10134.jpg)

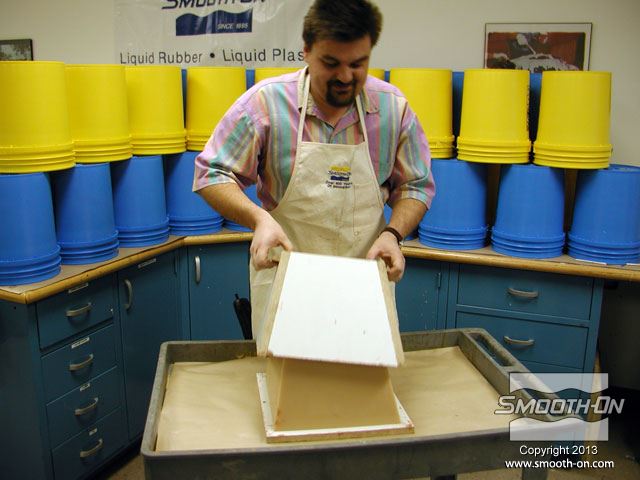

לאחר שהגבס מחוזק Matrix® NEO® מתמצק, מתחילים בתהליך החליצה. ראשית מסירים את מסגרת התבנית.
![](/Cermat2013/UploadFiles/PGallery/10135.jpg)

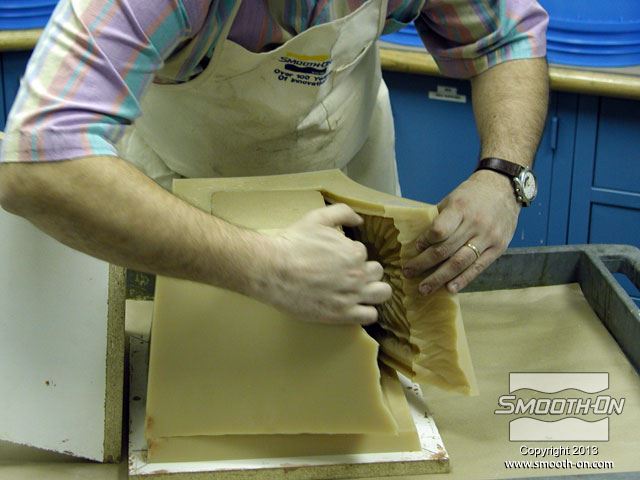

לאחר מכן, חולצים את יציקת הגבס duoMatrix® NEO מתוך תבנית הגומי פוליאורתן ReoFlex® 40
![](/Cermat2013/UploadFiles/PGallery/10136.jpg)

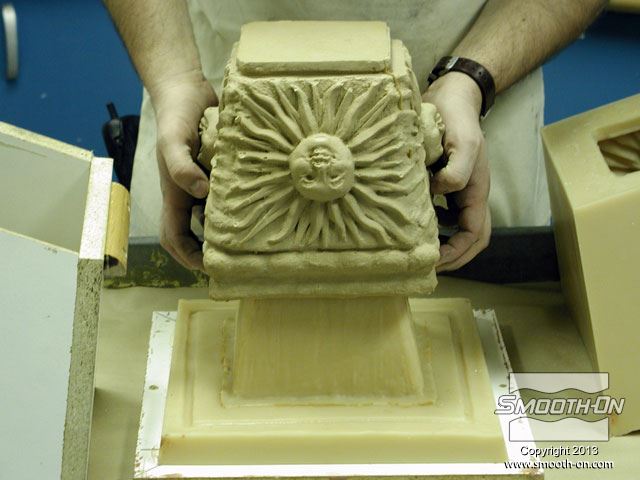

יציקת הגבס duoMatrix® NEO היא העתק מושלם של מודל הבטון המקורי.
![](/Cermat2013/UploadFiles/PGallery/10137.jpg)

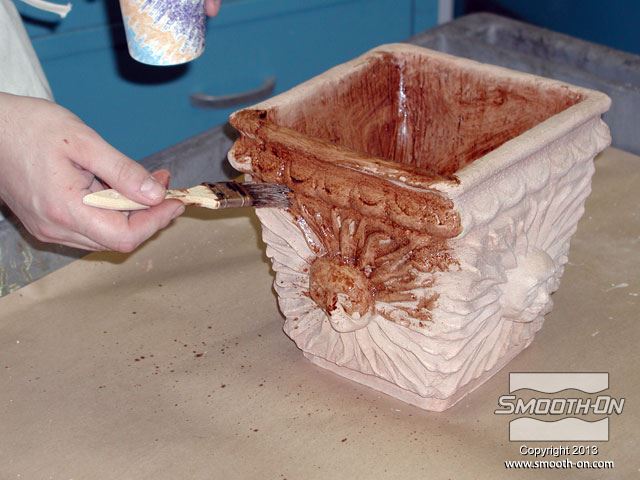

צובעים את היציקה בצבע עץ חום.
![](/Cermat2013/UploadFiles/PGallery/10138.jpg)

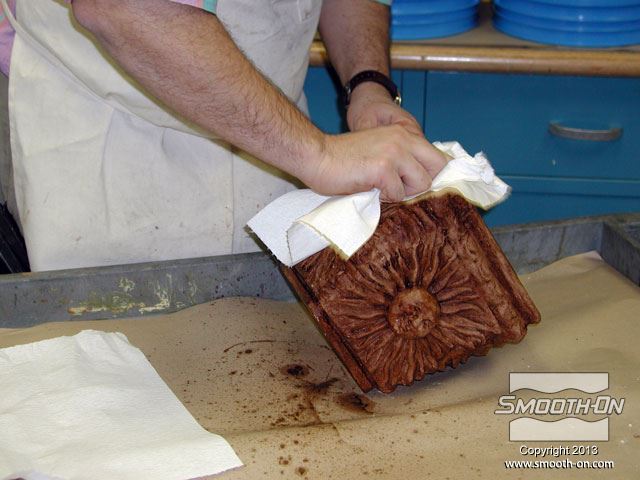

מנגבים את עודף הצבע במגבת רכה.
![](/Cermat2013/UploadFiles/PGallery/10139.jpg)

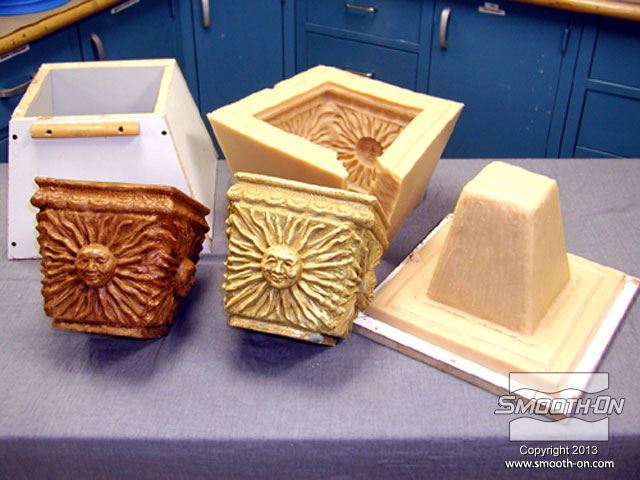

תבנית הגומי פוליאוריטן ליציקה ReoFlex® 40 מוכנה לביצוע היציקה הבאה.
![](/Cermat2013/UploadFiles/PGallery/10140.jpg)

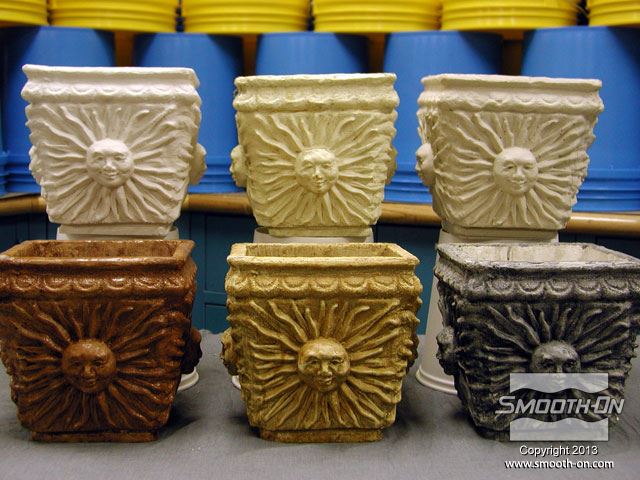

ע"י שינוי הפיגמנטים והצביעה ניתן ליצור מגוון רחב של אפקטי גימור!
