טכניקות הכנת תבנית מתקדמות: הכנת תבנית למודל תלת מימדי חלול מסיליקון למריחה Rebound
![](/Cermat2013/UploadFiles/PGallery/10219.jpg)

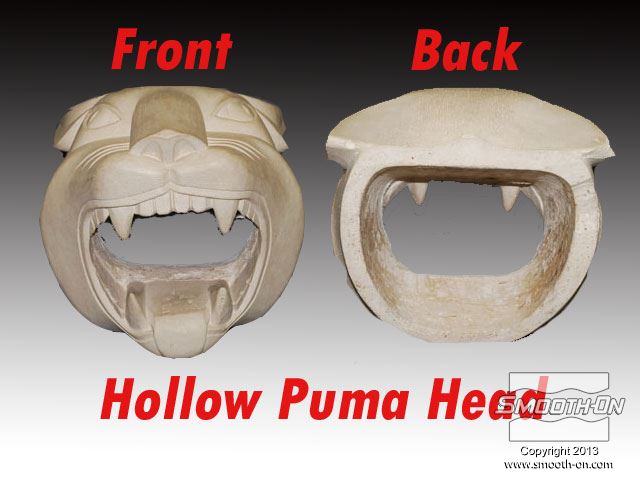

המודל המקורי הוא מסיכה של ראש פומה, העשוייה מיציקת בטון.
![](/Cermat2013/UploadFiles/PGallery/10220.jpg)
מתחילים את התהליך בחתיכה של רצועות חימר שישמשו כ"פקק" לסתימת הפה במודל.
![](/Cermat2013/UploadFiles/PGallery/10221.jpg)

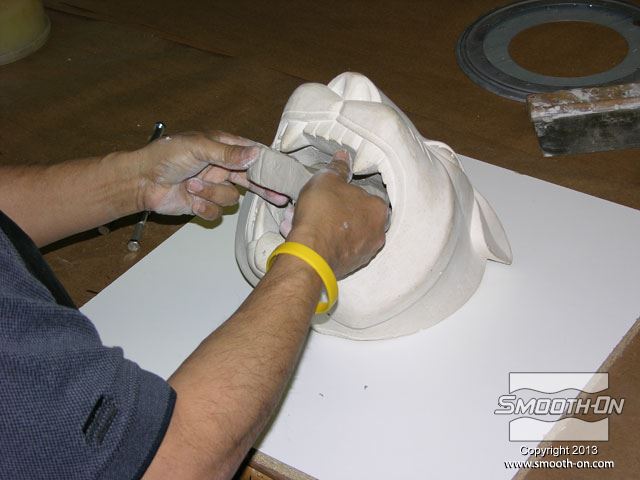

מניחים את המודל על לוח בסיס ממלאמין וממלאים את חלל הפה שלו בעזרת החימר, עד לגב המודל כך שלא ישארו בו חללים.
![](/Cermat2013/UploadFiles/PGallery/10222.jpg)

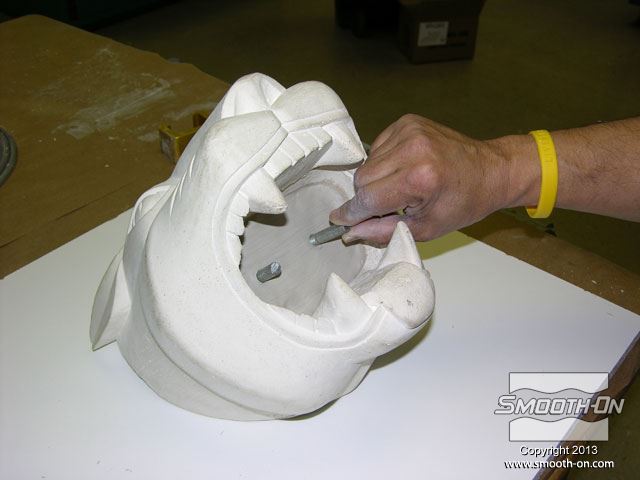

מטביעים בחימר חתיכות מתכת ארוכות (למשל מסמרים, ברגים וכו') שישמשו בהמשך התהליך.
![](/Cermat2013/UploadFiles/PGallery/10223.jpg)

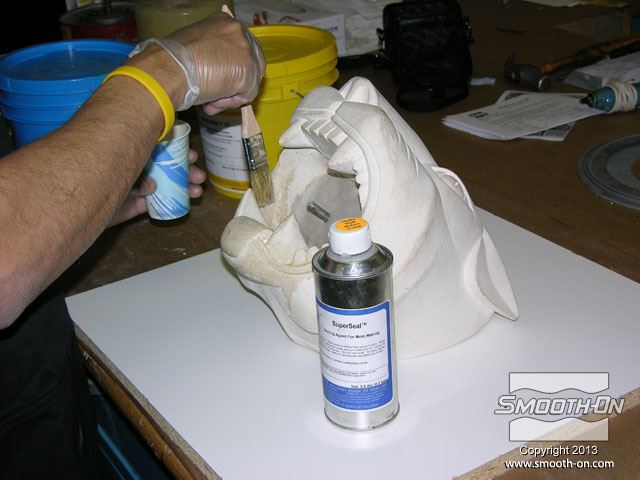

אוטמים את המודל ואת החימר בעזרת חומר אטימה SuperSeal.
![](/Cermat2013/UploadFiles/PGallery/10224.jpg)

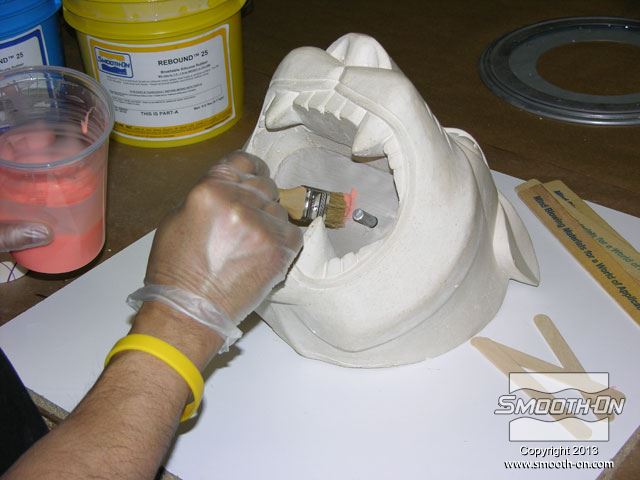

מודדים, מערבבים ומורחים שכבה ראשונה (דקה) של סיליקון למריחה Rebound® 25 על המודל. יחס הערבוב של החומר הוא 1:1 לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10225.jpg)

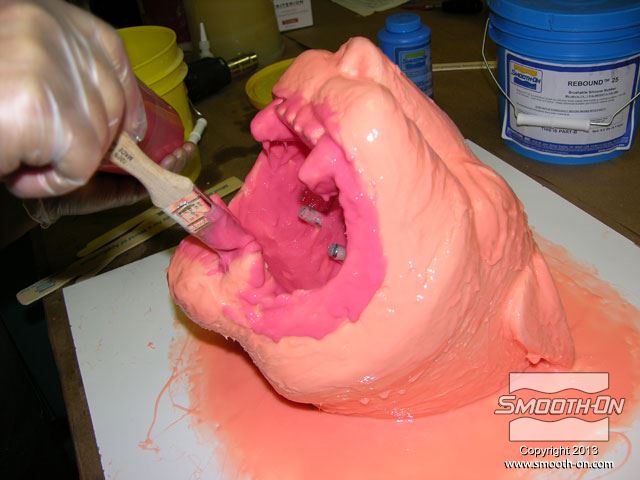

עושים את השכבה הראשונה (שכבת הפרטים) דקה כדי לאפשר לבועות שנוצרות לצאת מהגומי ולמנוע מהן להילכד בתבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/10226.jpg)
מורחים שכבה שניה של סיליקון למריחה Rebound® 25 בתוספת פיגמנט Silc-Pig, כדי להקל על זיהוי האזורים הלא מכוסים בחומר.
![](/Cermat2013/UploadFiles/PGallery/10227.jpg)

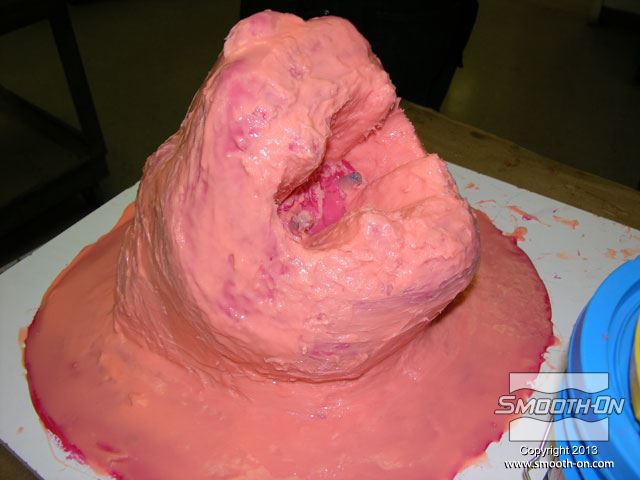

מכינים מנה נוספת של סיליקון למריחה Rebound® 25, הפעם בתוספת מסמיך Thi-Vex® II.
![](/Cermat2013/UploadFiles/PGallery/10229.jpg)
מורחים שכבה שלישית של סיליקון למריחה Rebound® 25 בתוספת פיגמנט Silc-Pig על כל התבנית.
![](/Cermat2013/UploadFiles/PGallery/10228.jpg)

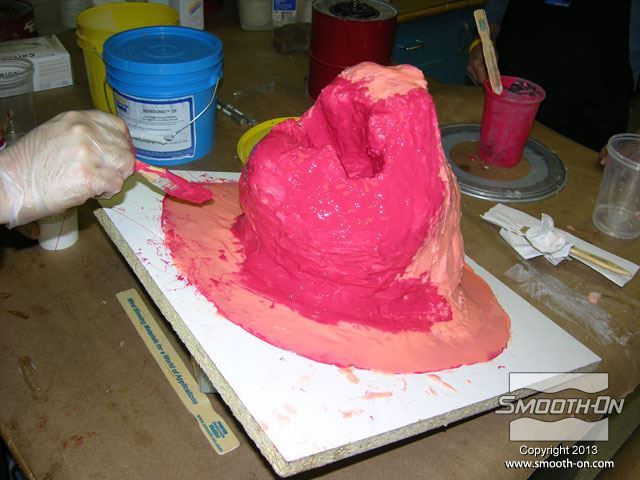

ממלאים איזורים בעייתים במודל (זוויות שליליות ופרטים עמוקים) בסיליקון Rebound® 25 הסמיך כדי להקל על הסרת מעיל התמיכה ולמנוע נעילה מכאנית של המודל.
![](/Cermat2013/UploadFiles/PGallery/10230.jpg)
מורחים שכבה רביעית ואחרונה של סיליקון למריחה Rebound® 25 בתוספת פיגמנט Silc-Pig על כל התבנית.
![](/Cermat2013/UploadFiles/PGallery/10231.jpg)

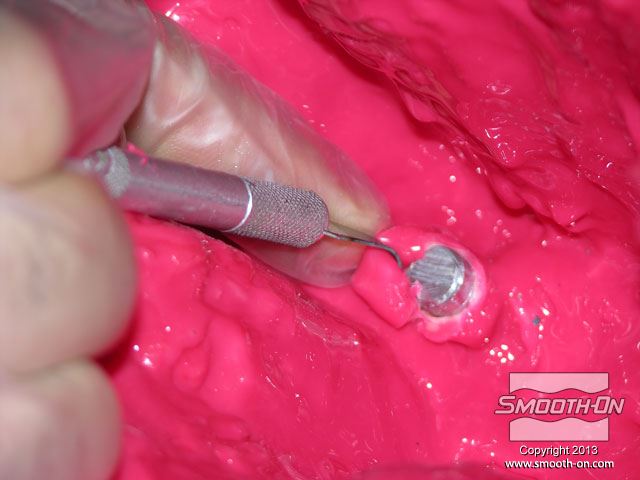

מאתרים את הברגים המוטבעים בחימר וחותכים את תבנית הסיליקון Rebound® 25 כדי לחשוף אותם.
![](/Cermat2013/UploadFiles/PGallery/10232.jpg)
מוציאים את הברגים מהחימר ותבנית הסיליקון Rebound® 25 בעזרת כלי מתאים.
![](/Cermat2013/UploadFiles/PGallery/10233.jpg)
מרססים חומר הפרדה Ease Release® 200 על שני ברגים למכונות באורך 5 אינצ' (~12.5 ס"מ).
![](/Cermat2013/UploadFiles/PGallery/10234.jpg)

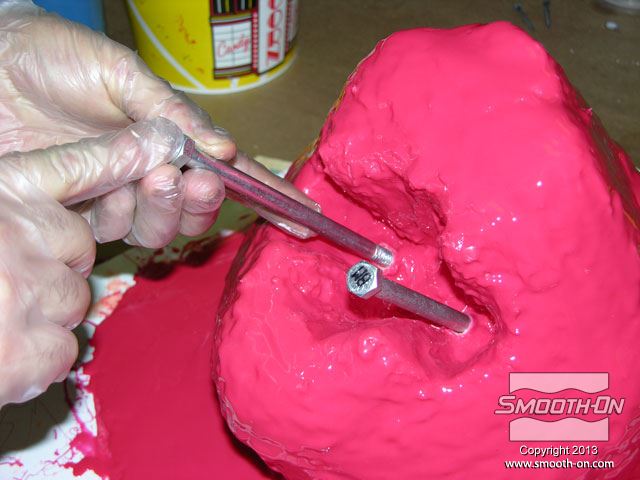

מחזירים מחדש את הברגים לחללים שנוצרו בחימר.
![](/Cermat2013/UploadFiles/PGallery/10235.jpg)

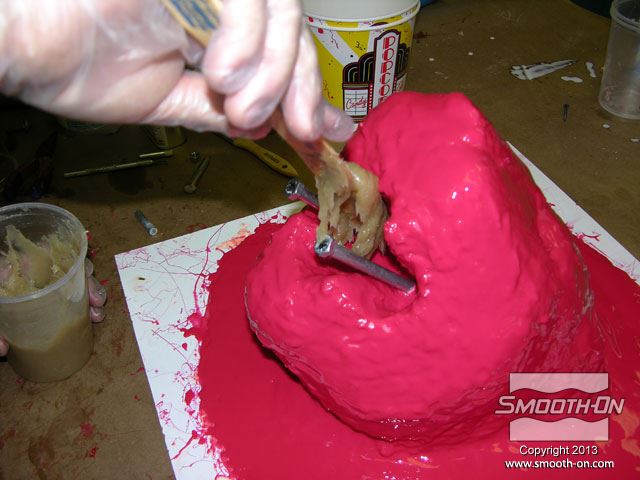

מודדים מערבבים ומורחים פוליאוריתן מחוזק סיבים Plasti-Paste® בחלל הפה של המודל ומסביב לברגים כדי להכין ליבה עבור הפה. יחס הערבוב של החומר הוא 1A:2B לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10236.jpg)
ממלאים את חלל הפה בפוליאוריתן קשיח Plasti-Paste®.
![](/Cermat2013/UploadFiles/PGallery/10237.jpg)

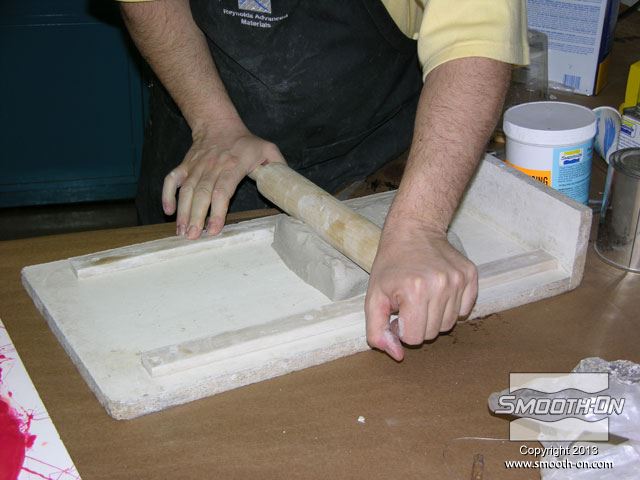

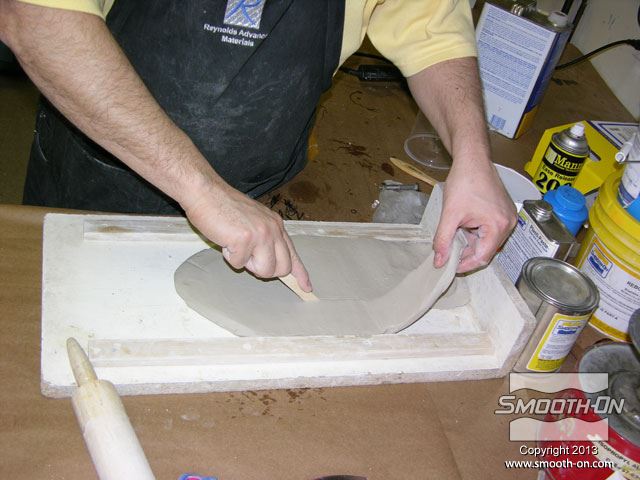

כעת, מרדדים חימר נטול גופרית, ממנו מכינים מחיצות הפרדה.
![](/Cermat2013/UploadFiles/PGallery/10238.jpg)
חותכים את החימר לרצועות שישמשו להפרדת שני החצאים של מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/10239.jpg)

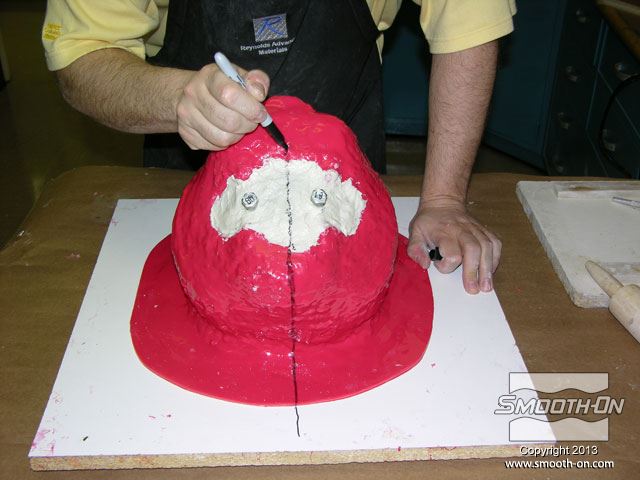

מסמנים את קו התפר של מעיל התמיכה על תבנית הסיליקון. חשוב לתכנן את מיקום הקו כך שלא תיווצר נעילה מכאנית של המודל במעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/10240.jpg)

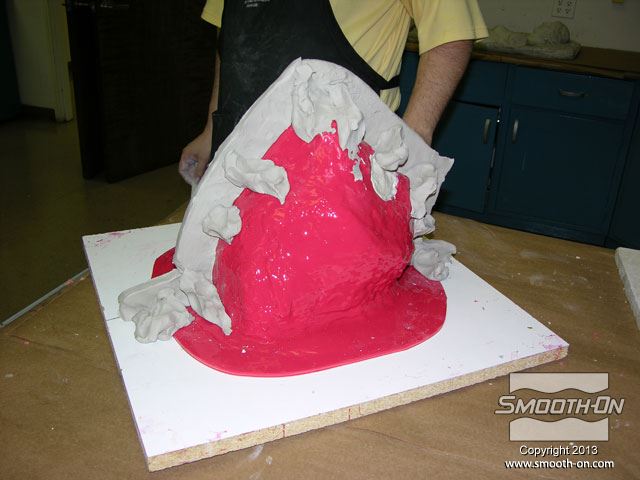

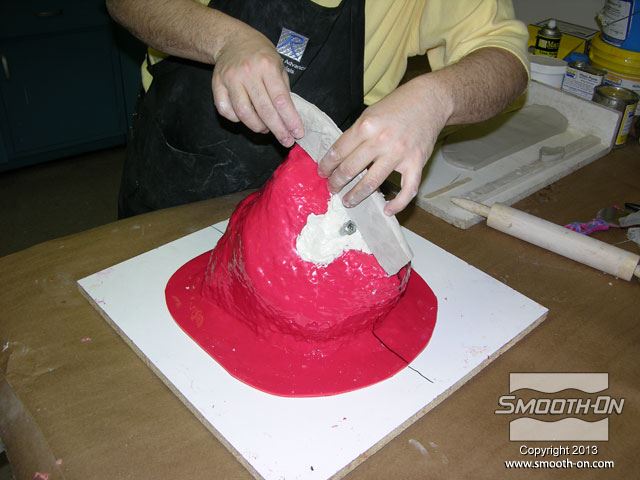

בונים את קיר החימר לאורך קו הסימון על המודל וכן על לוח המלאמין.
![](/Cermat2013/UploadFiles/PGallery/10241.jpg)
מחזקים את הצד הנגדי של מחיצת החימר בחימר נוסף כדי לדאוג שהמחיצה לא תזוז. (הכוונה בצד הנגדי היא לצד בו לא מכינים בשלב זה מעיל תמיכה).
![](/Cermat2013/UploadFiles/PGallery/10242.jpg)
בעזרת חימר נוסף, מאריכים את הבורג הבולט מתבנית הגומי, כדי ליצור מרווח בין הבורג למעיל התמיכה מפוליאוריטן Plasti-Paste® .
![](/Cermat2013/UploadFiles/PGallery/10243.jpg)

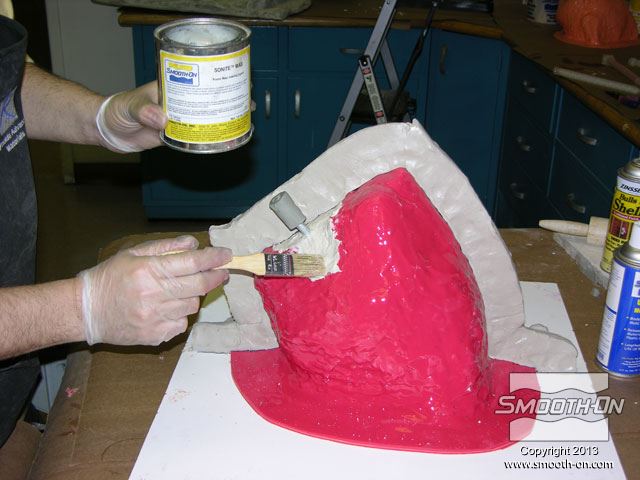

אוטמים את קיר החימר ותוספת החימר על הבורג בעזרת חומר אטימה לכה (Shellac).
![](/Cermat2013/UploadFiles/PGallery/10244.jpg)
מורחים חומר אטימה Sonite® II על כל איזורי החימר.
![](/Cermat2013/UploadFiles/PGallery/10245.jpg)

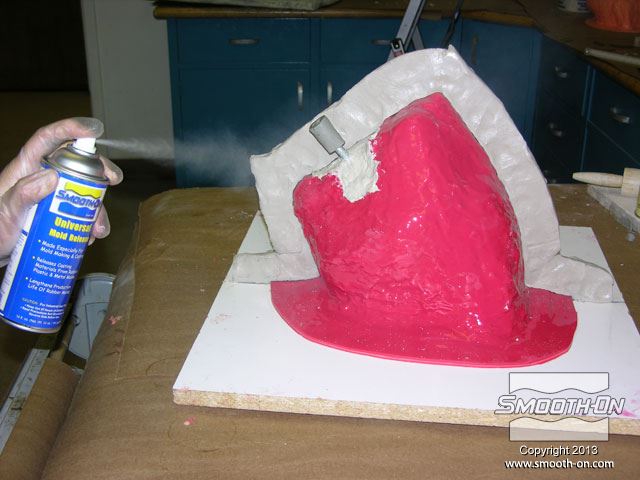

מרססים על החימר גם חומר הפרדה Universal® Mold Release.
![](/Cermat2013/UploadFiles/PGallery/10246.jpg)
מערבבים עוד פוליאוריטן למריחה Plasti-Paste® ביחס ערבוב 1A:2B לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10247.jpg)

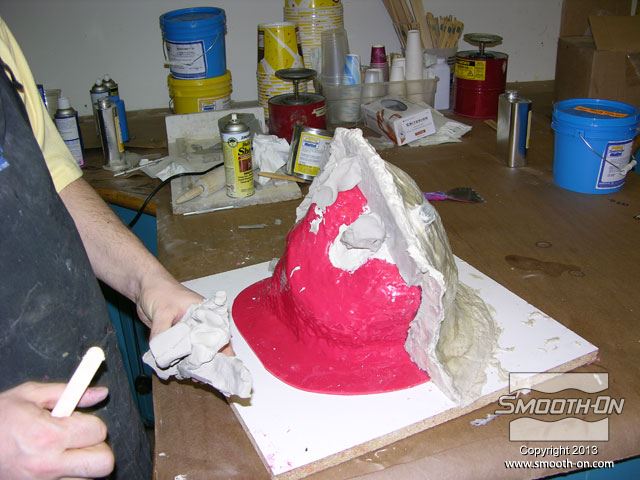

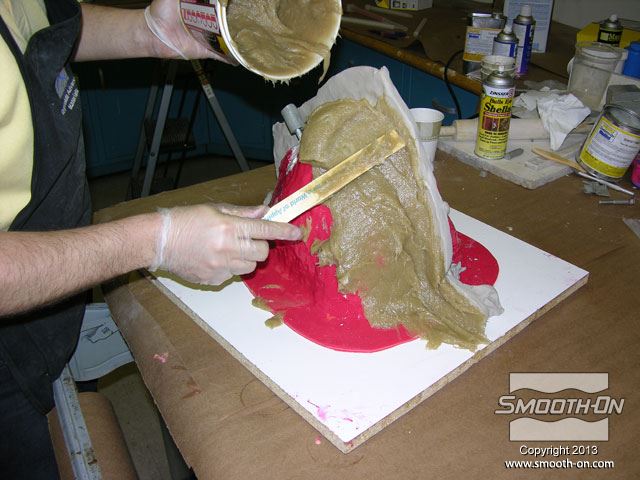

מכסים בפוליאורטן Plasti-Paste® את כל חצי התבנית הראשון, כולל מחיצת החימר.
![](/Cermat2013/UploadFiles/PGallery/10248.jpg)
לאחר שהפוליאורטן Plasti-Paste® התמצק, מסירים את קיר החימר.
![](/Cermat2013/UploadFiles/PGallery/10249.jpg)

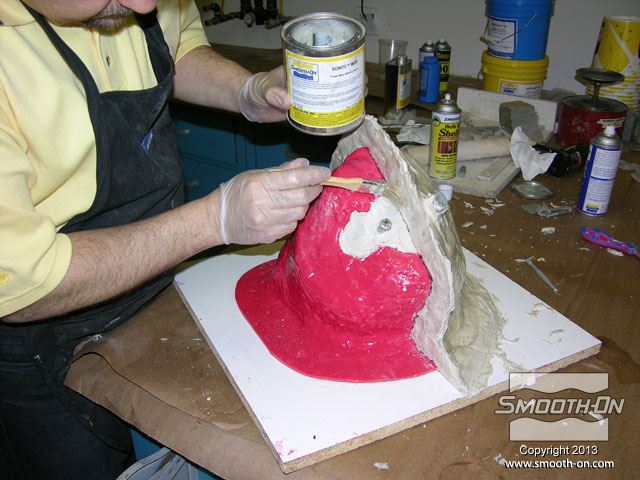

מורחים חומר הפרדה Sonite® II Wax על פקק הפה ועל מחיצת מעיל התמיכה מפוליאוריטן Plasti-Paste.
![](/Cermat2013/UploadFiles/PGallery/10250.jpg)
מרססים על חומר ההפרדה Sonite® II Wax גם חומר הפרדה Universal® Mold Release כדי להבטיח שחרור קל של מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/10251.jpg)

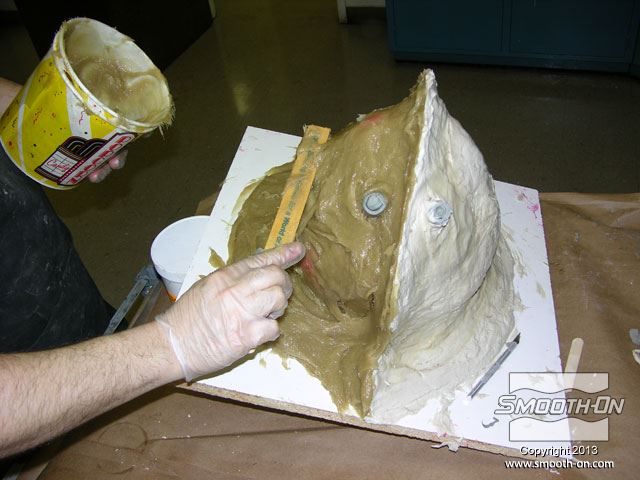

מורחים את חצי מעיל התמיכה מפוליאוריתן מחוזק סיבים Plasti-Paste ומניחים לו להתמצק.
![](/Cermat2013/UploadFiles/PGallery/10252.jpg)

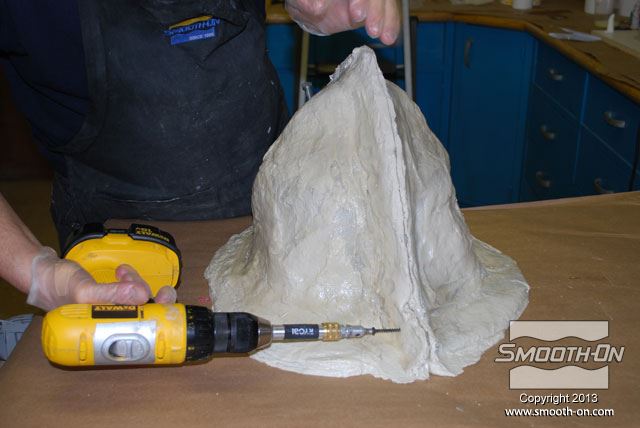

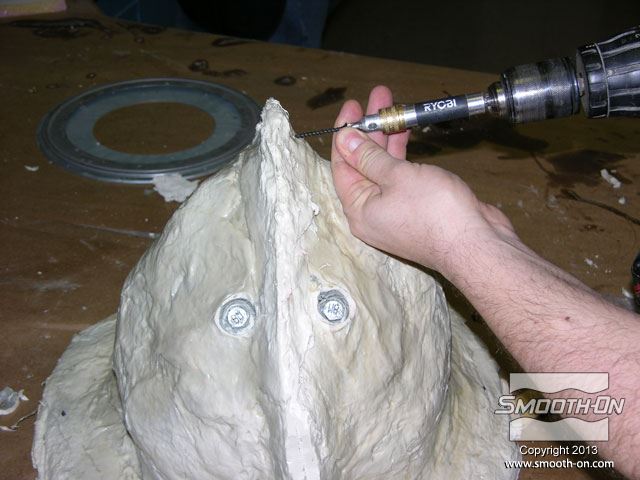

קודחים 3 ברגים בקצוות מעיל התמיכה שיעזרו בהרכבתו ונעילתו בהמשך.
![](/Cermat2013/UploadFiles/PGallery/10253.jpg)

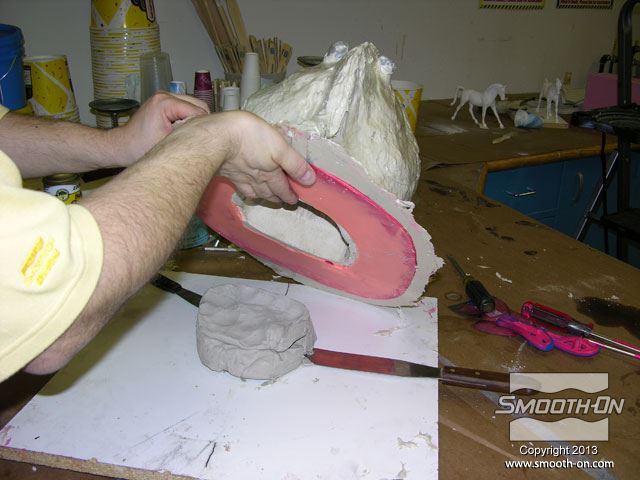

מסירים את תבנית הסיליקון למריחה Rebound® 25 ומעיל התמיכה מלוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/10254.jpg)

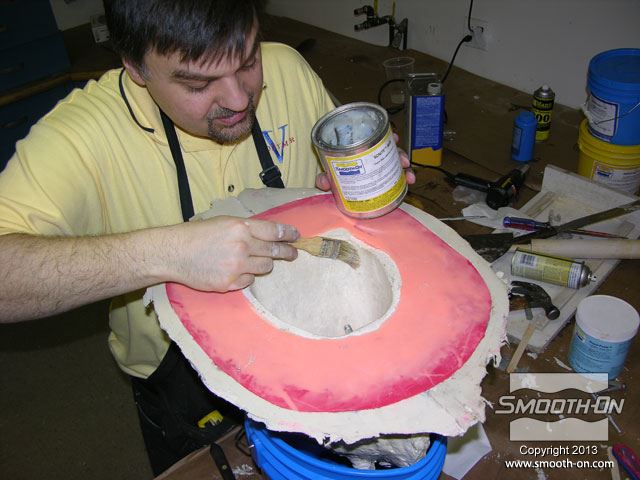

מנקים את שאריות מילוי החימר מהמודל ומורחים עליו חומר הפרדה Sonite Wax כדי להכין סתימה לחלל.
![](/Cermat2013/UploadFiles/PGallery/10255.jpg)

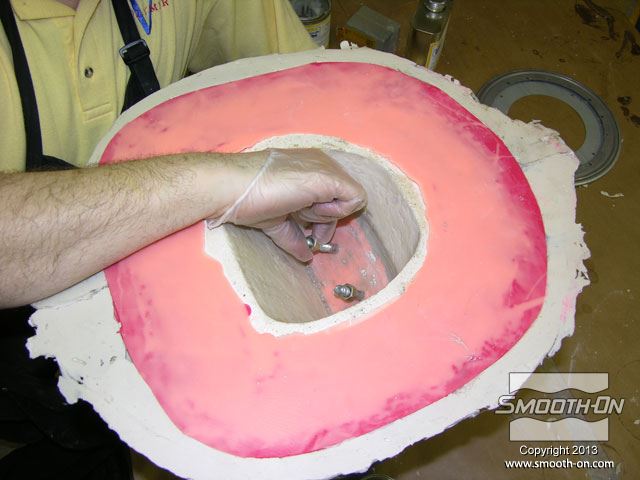

מורחים על הברגים חומר הפרדה Sonite Wax II ומבריגים עליהם אומים עד לאמצע האורכם החשוף.
![](/Cermat2013/UploadFiles/PGallery/10256.jpg)

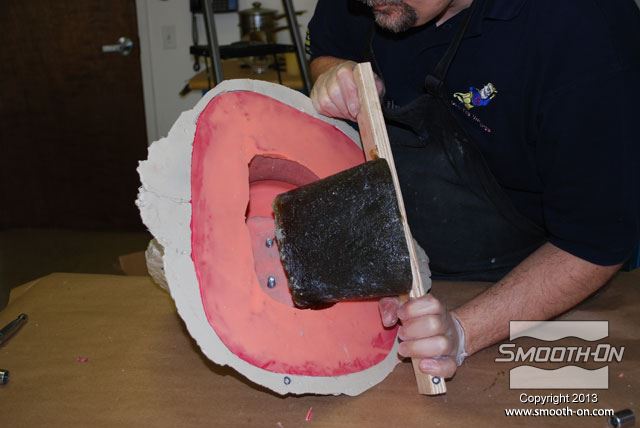

קודחים ברגים ומקבעים קרש עץ שטוח לאורך התבנית כדי להקל על חליצת הפקק בהמשך.
![](/Cermat2013/UploadFiles/PGallery/10257.jpg)
מערבבים ויוצקים לתבנית פוליאוריתן קשיח למחצה Smooth-Cast® 45D. יחס הערבוב של החומר הוא 1:1 לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10258.jpg)

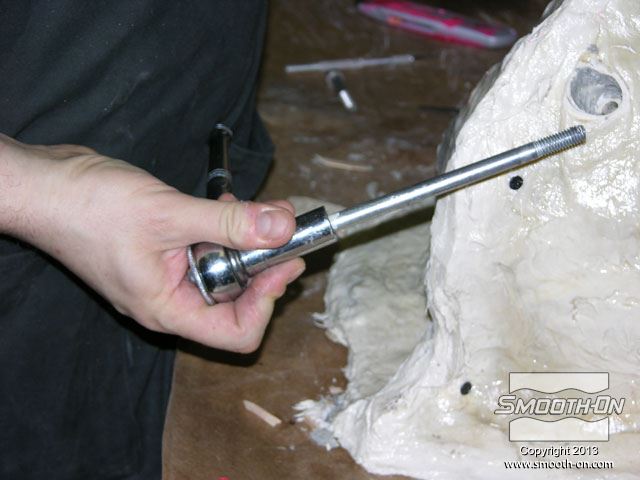

מוציאים את הברגים הארוכים ממעיל התמיכה כדי שיהיה אפשר לחלוץ את הפקק.
![](/Cermat2013/UploadFiles/PGallery/10259.jpg)
חולצים את הפקק מתחתית התבנית.
![](/Cermat2013/UploadFiles/PGallery/10260.jpg)

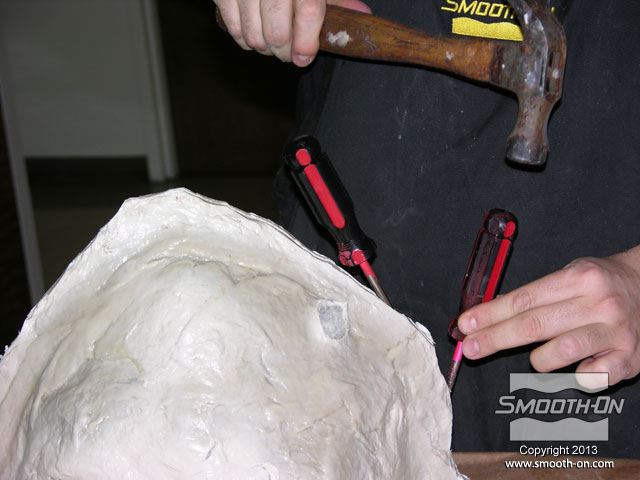

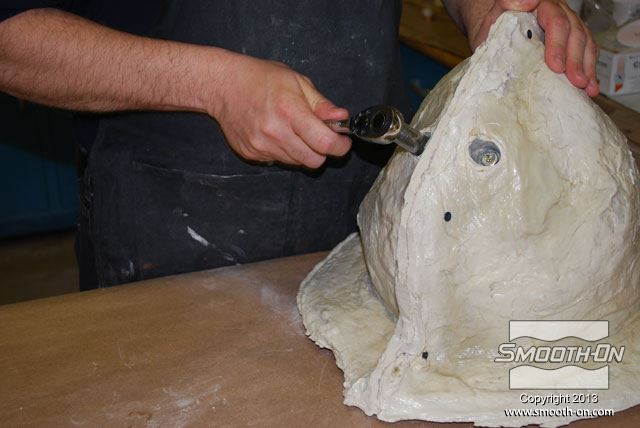

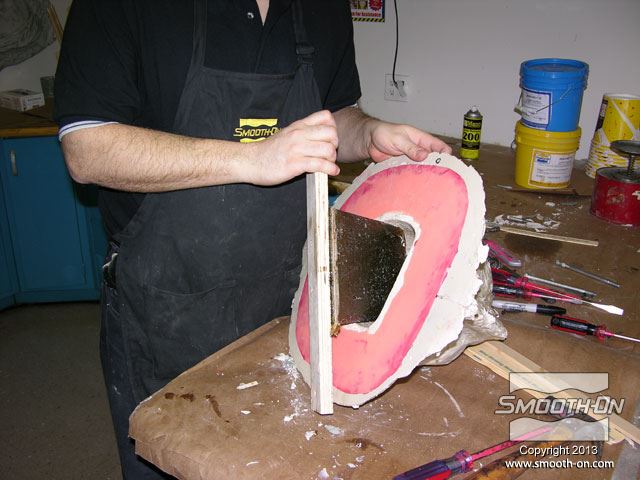

מוציאים את הברגים שנועלים את מעיל התמיכה ומפרידים את חצאי התבנית בעזרת פטיש ומברג.
![](/Cermat2013/UploadFiles/PGallery/10261.jpg)

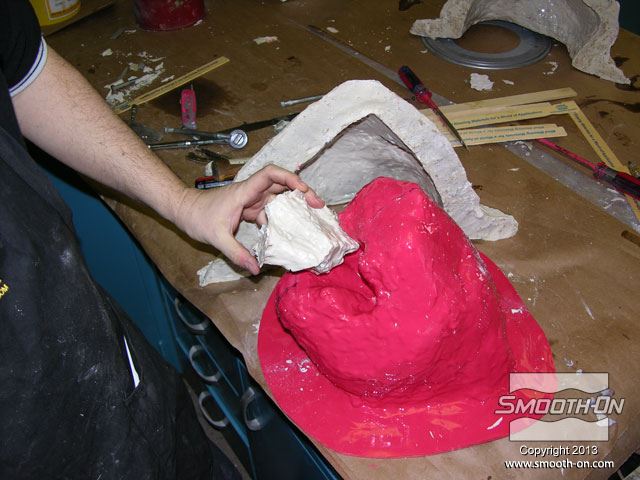

מסירים את מעיל התמיכה מפוליאוריתן קשיח Plasti-Paste.
![](/Cermat2013/UploadFiles/PGallery/10262.jpg)
מוציאים את הפקק מחלל הפה.
![](/Cermat2013/UploadFiles/PGallery/10263.jpg)

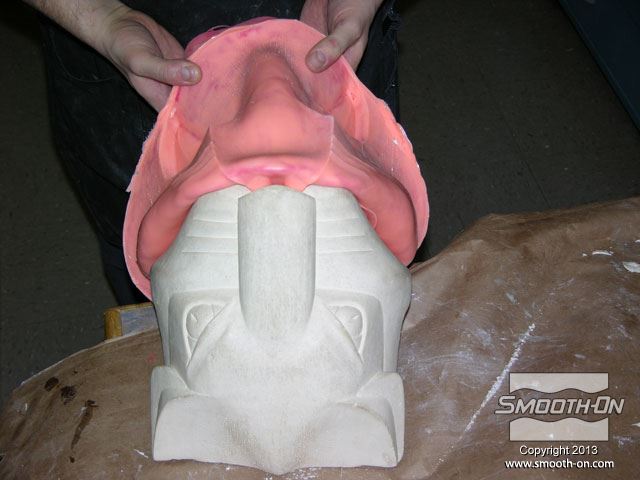

צורת המודל וגמישות הסיליקון למריחה Rebound 25 איפשרו הכנה של "תבנית כפפה". ניתן להסיר את התבנית ע"י קילופה מעל המודל מבלי לחתוך אותה וקו נמנעים מיצירת קווי תפר על היציקה.
![](/Cermat2013/UploadFiles/PGallery/10264.jpg)

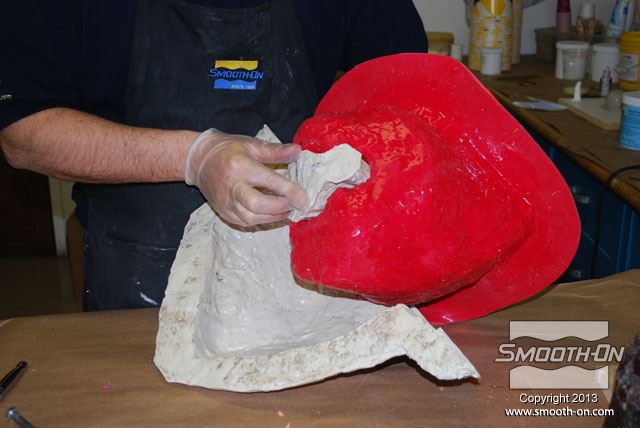

מושכים את התבנית סיליקון גמיש Rebound 25 מהמודל בזהירות כדי לא לפגוע בשיני המודל ובתבנית.
![](/Cermat2013/UploadFiles/PGallery/10265.jpg)
מחזירים את פקק הפה למקומו ומסדרים את תבנית הסיליקון Rebound 25 בתוך חצי מאחד של מעיל התמיכה מפוליאורתן Plasti-Paste.
![](/Cermat2013/UploadFiles/PGallery/10266.jpg)

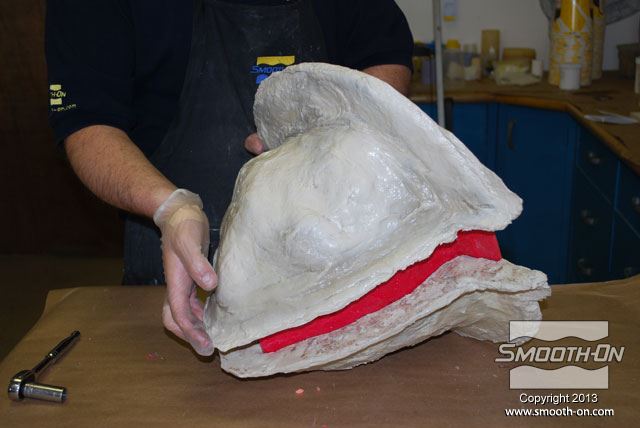

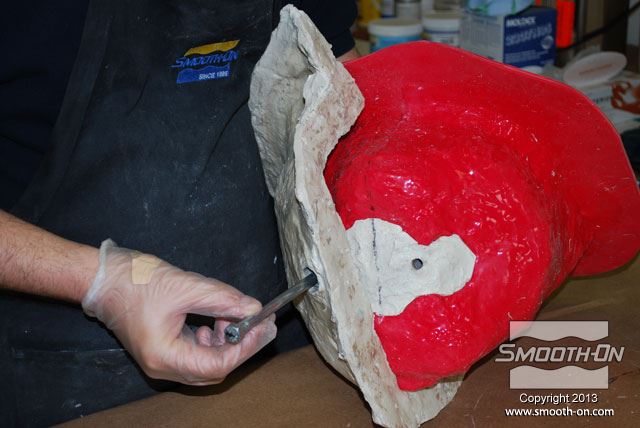

מחזירים את הבורג הארוך הראשון דרך החורים בליבות. תפקיד הבורג הוא למחזיק את ליבת גב המודל וליבת הפה במקומם.
![](/Cermat2013/UploadFiles/PGallery/10267.jpg)
סוגרים את חצי מעיל התמיכה השני על התבנית. שמים לב שהוא ממוקם כראוי.
![](/Cermat2013/UploadFiles/PGallery/10268.jpg)
מחזירים את הבורג הארוך השני דרך החורים בליבות. תפקיד הבורג הוא למחזיק את ליבת גב המודל וליבת הפה במקומם.
![](/Cermat2013/UploadFiles/PGallery/10269.jpg)
נועלים את הברגים בקצוות מעיל התמיכה כדי לסגור אותו היטב.
![](/Cermat2013/UploadFiles/PGallery/10270.jpg)

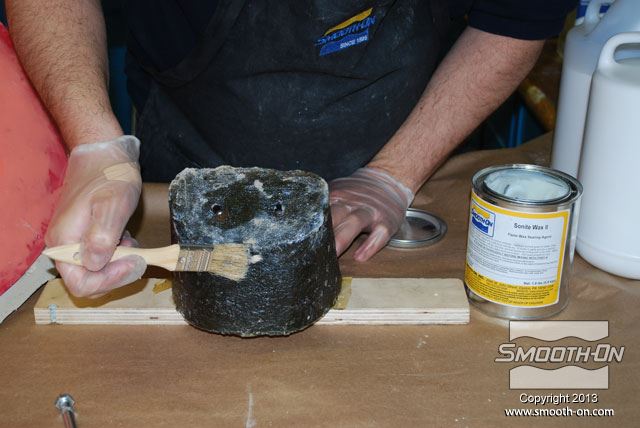

אוטמים את הפקק גב המודל בחומר הפרדה Sonite Wax II כדי למנוע ממנו להדבק ליציקה.
![](/Cermat2013/UploadFiles/PGallery/10271.jpg)
מחזירים את פקק גם המודל למקומו בזהירות, כך שינעל על החורים שיצרו הברגים והאומים.
![](/Cermat2013/UploadFiles/PGallery/10272.jpg)
מחזקים את הברגים הארוכים כדי שיחזיקו את הפקק בחוזקה במרכז התבנית.
![](/Cermat2013/UploadFiles/PGallery/10273.jpg)

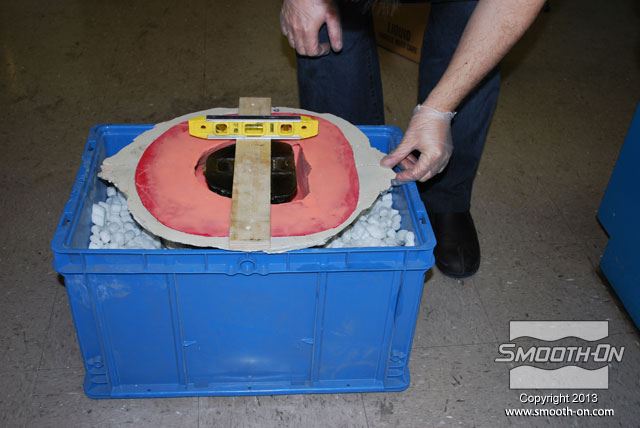

שמים את התבנית בתוך קופסה מלאה בבוטני קלקר ומפלסים אותה.
![](/Cermat2013/UploadFiles/PGallery/10274.jpg)
יציקת המסיכה תעשה מגבס מחוזק פולימר Matrix® NEO®. יחס הערבוב של החומר הוא 2A:1B לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/10275.jpg)
במקרה זה, מודדים 4 כוסות של הבסיס ו2 כוסות של מקשה.
![](/Cermat2013/UploadFiles/PGallery/10276.jpg)
כדי להעניק צבע ליציקת הגבס Matrix® NEO, מוסיפים לתערובת אבקת ברזל אוקסיד.
![](/Cermat2013/UploadFiles/PGallery/10277.jpg)
מערבבים את הבסיס והמקשה של גבס מחוזק בפולימר Matrix® NEO® עם אבקת הצבע, בעזרת מקדח עם ראש מיקסר.
![](/Cermat2013/UploadFiles/PGallery/10278.jpg)
יוצקים את תערובת הגבס Matrix® NEO® אל התבנית, מסביב לפקק האחורי.
![](/Cermat2013/UploadFiles/PGallery/10279.jpg)

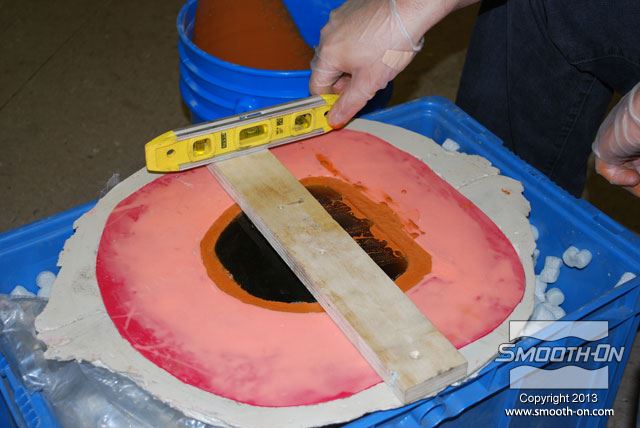

ממלאים את התבנית בחומר ומוודאים שוב שהיא מפולסת.
![](/Cermat2013/UploadFiles/PGallery/10280.jpg)
לאחר שהגבס מחוזק Matrix® NEO® מתמצק, מתחילים בתהליך החליצה.
![](/Cermat2013/UploadFiles/PGallery/10281.jpg)

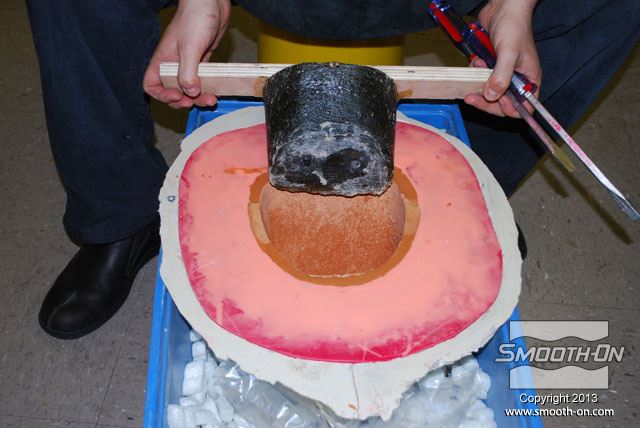

מוציאים בזהירות את הפקק ומסירים את מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/10282.jpg)
מקלפים בזהירות את תבנית הסיליקון מתיח Rebound 25 מיציקת הגבס מחוזק פולימר Matrix® NEO®.
![](/Cermat2013/UploadFiles/PGallery/10283.jpg)

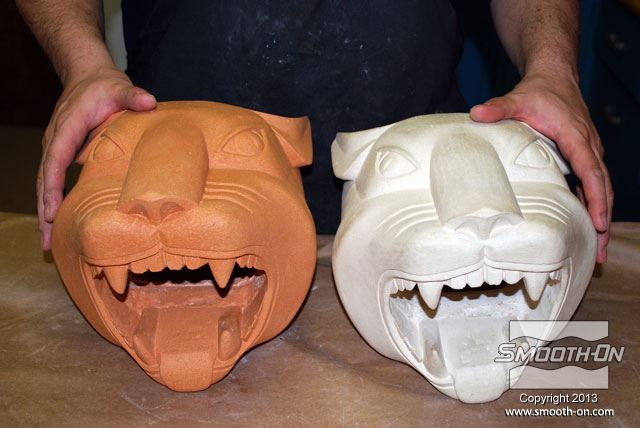

שילוב תבנית סיליקון למריחה Rebound 25 עם יציקת גבס מחוזק פולימר Matrix® NEO יצרו העתק מושלם ומפורט של המודל המקורי.
