הכנת תבנית למודל תלת מימדי בעזרת סיליקון למריחה Rebound® 25
![](/Cermat2013/UploadFiles/PGallery/6501.jpg)

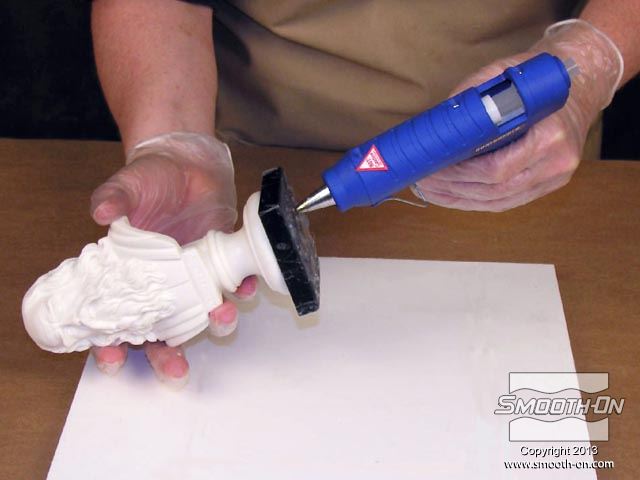

מדביקים את המודל ללוח הבסיס בעזרת דבק חם, כדי למנוע ממנו לזוז במהלך תהליך הכנת התבנית.
![](/Cermat2013/UploadFiles/PGallery/6502.jpg)

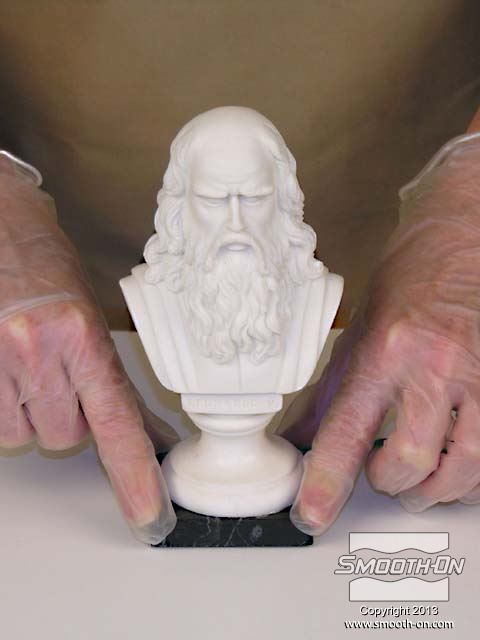

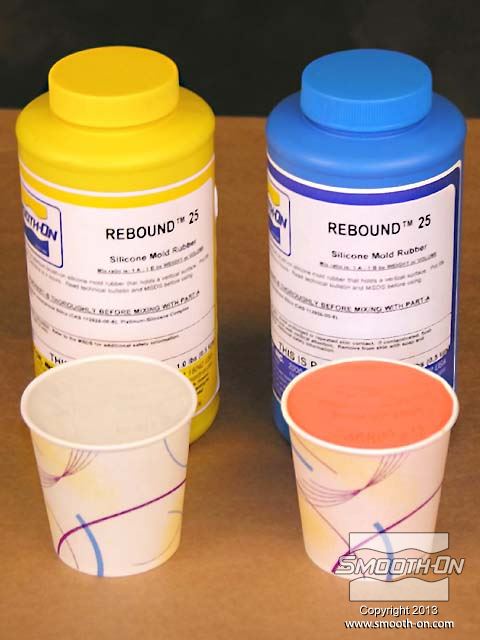

מדביקים את המודל למרכז לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/6503.jpg)
מודדים כמויות שוות לפי נפח של סיליקון למריחה Rebound® 25. שופכים את החומרים למיכל ערבוב ומערבבים במשך 3 דקות.
![](/Cermat2013/UploadFiles/PGallery/6504.jpg)

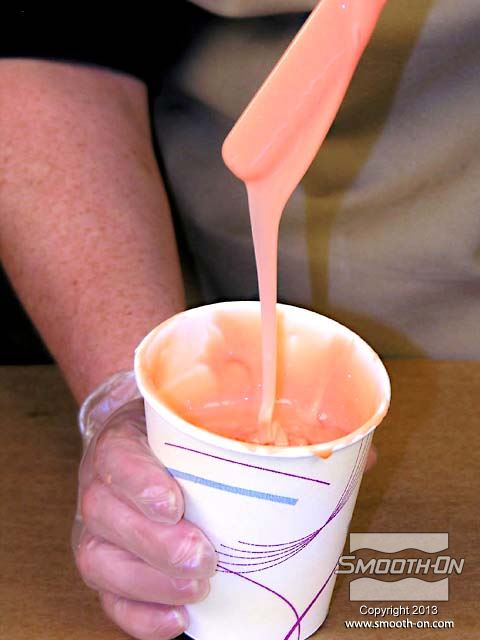

מערבבים את החומרים עד שמתקבלת תערבות בצבע אחיד. בזמן הערבוב חשוב לגרד גם את תחתית המיכל ואת דפנותיו.
![](/Cermat2013/UploadFiles/PGallery/6505.jpg)

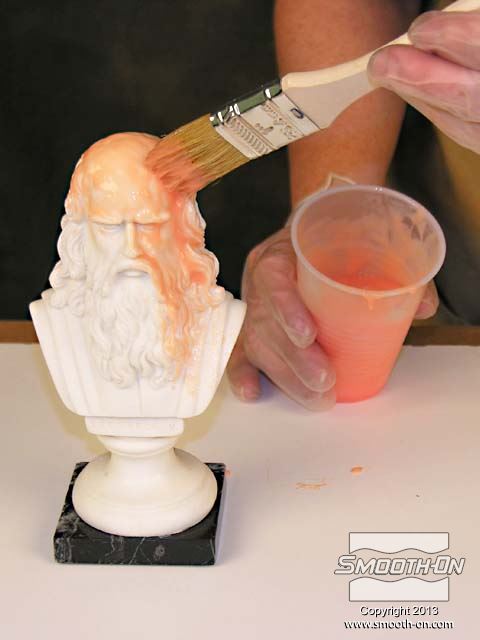

מורחים על המודל שכבה ראשונה דקה מאוד. דואגים למרוח גם את כל הפרטים היותר עמוקים במודל.
![](/Cermat2013/UploadFiles/PGallery/6506.jpg)

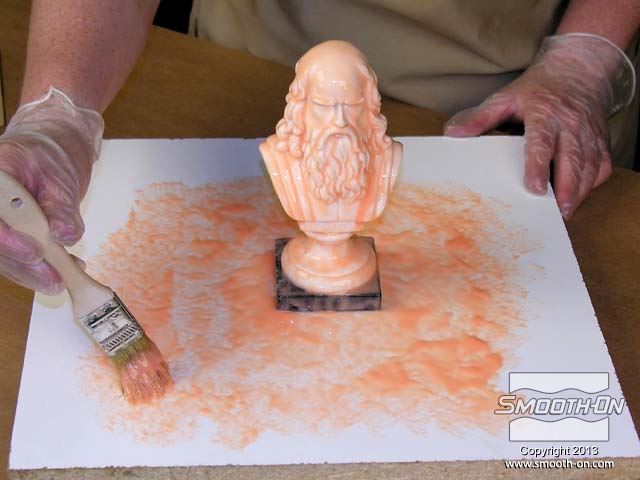

מכסים את כל המודל בשכבה הראשונה של סיליקון RTV למריחה Rebound® 25 . מורחים חומר גם על לוח הבסיס מסביב למודל במרחק של כ7.5 ס"מ כדי להקל על נעילת תבנית הסיליקון במעיל התמיכה בהמשך.
![](/Cermat2013/UploadFiles/PGallery/6507.jpg)
מניחים לחומר להתמצק במשך 60 דקות, עד שהוא נעשה דביק (Tacky).
![](/Cermat2013/UploadFiles/PGallery/6508.jpg)

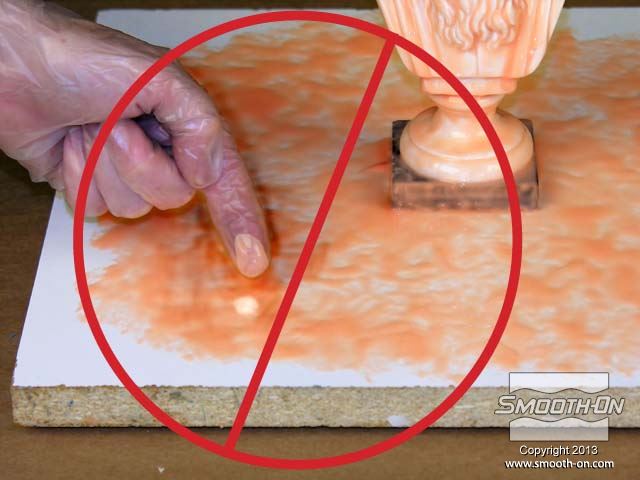

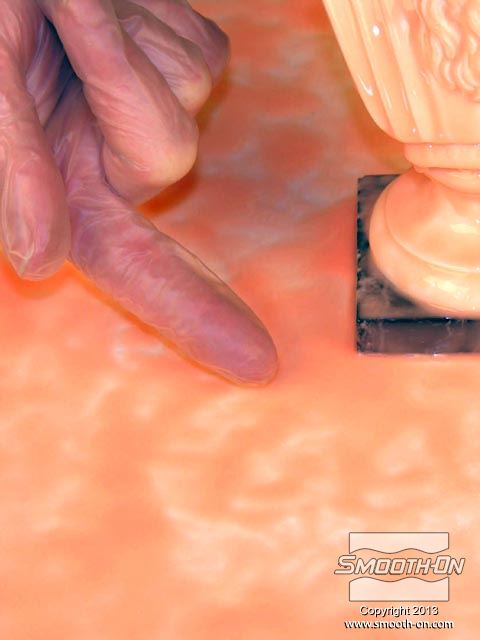

כאשר ה סיליקון Rebound® 25 דביק למגע ולא נפרד מהלוח כשנוגעים בו, אפשר למרוח את השכבה הבאה. אם החומר עדיין רטוב למגע לא מורחים את השכבה הבאה ומחכים שהסיליקון יעשה דביק (Tacky).
![](/Cermat2013/UploadFiles/PGallery/6509.jpg)

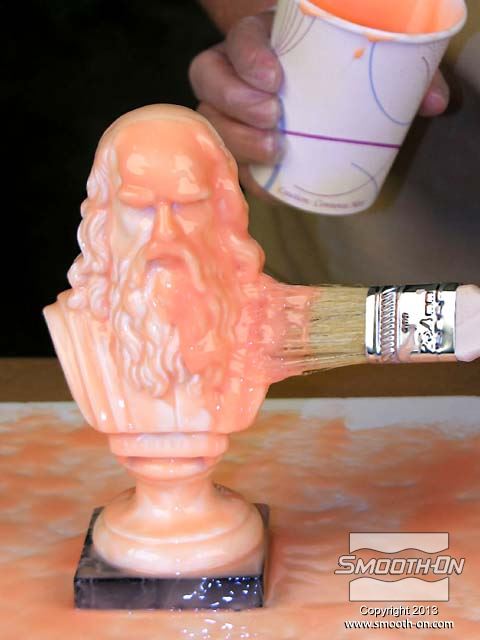

שכבה שניה - לאחר שהשכבה הראשונה הופכת לדביקה (Tacky), מורחים את השכבת הסיליקון Rebound® 25 השניה.
![](/Cermat2013/UploadFiles/PGallery/6510.jpg)

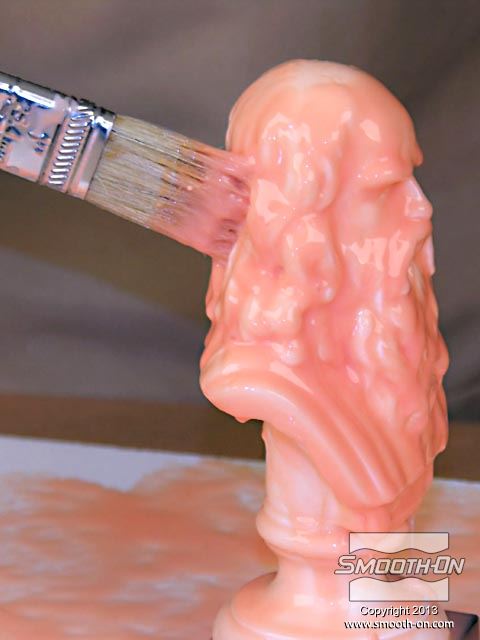

מכסים את כל המודל ואת הלוח בשכבה השניה ומניחים לסיליקון Rebound® 25 להתמצק במשך 60 דקות.
![](/Cermat2013/UploadFiles/PGallery/6511.jpg)

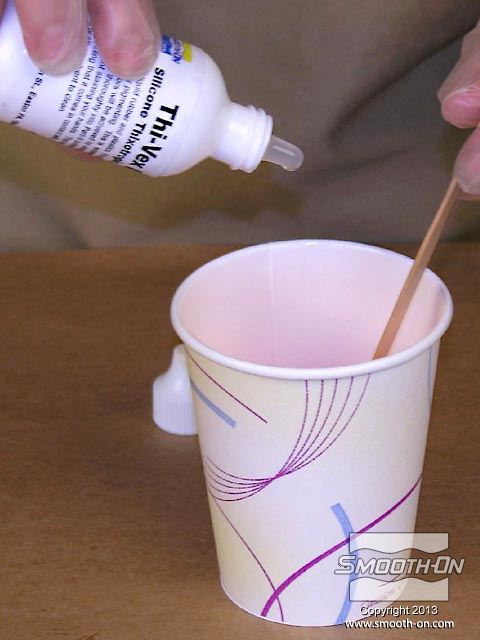

כדי לייצר קו תפר מעובה בתבנית, מכינים מנה קטנה של סיליקון למריחה Rebound® 25 ומוסיפים לה 4 טיפות של מסמיך Thi-Vex על כל אונקיה (Oz. = 28.35 gr)
![](/Cermat2013/UploadFiles/PGallery/6512.jpg)
גומי סיליקון Rebound® 25 הסמיך מחזיק את עצמו על משטח אנכי.
![](/Cermat2013/UploadFiles/PGallery/6513.jpg)

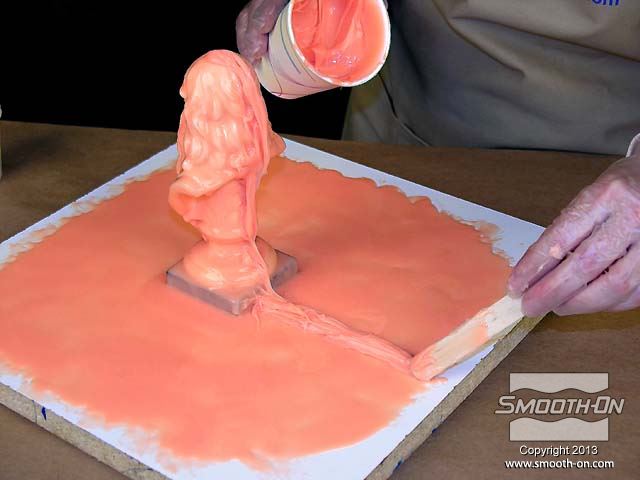

מתחילים למרוח את קו התפר על המודל, מלמעלה למטה, עד לקו החיצוני של הבסיס הסיליקון Rebound® 25.
![](/Cermat2013/UploadFiles/PGallery/6514.jpg)

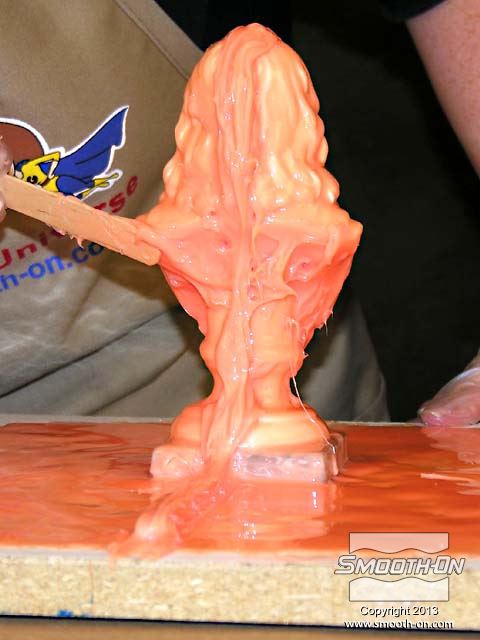

משתמשים במנה של הסיליקון Rebound® 25 עם המסמיך גם כדי למלא זוויות שליליות (אנדרקאטים*) במודל.
![](/Cermat2013/UploadFiles/PGallery/6515.jpg)

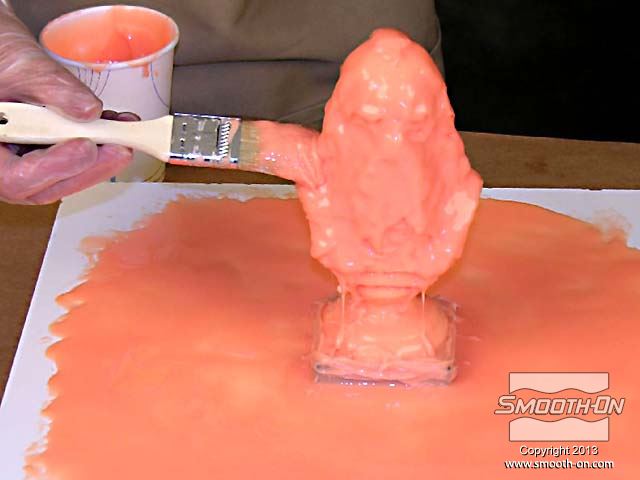

שכבה שלישית - מודדים, מערבבים ומורחים עוד מנה של סיליקון Rebound® 25. ממתינים 60 דקות עד שהגומי נעשה טאקי (Tacky).
![](/Cermat2013/UploadFiles/PGallery/6516.jpg)

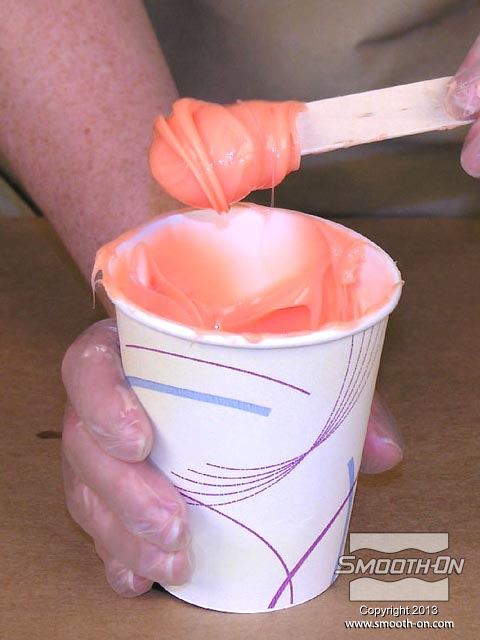

מערבבים מנה קטנה נוספת של סיליקון Rebound® 25 עם מסמיך (כמו בשלבים 11&12).
![](/Cermat2013/UploadFiles/PGallery/6517.jpg)

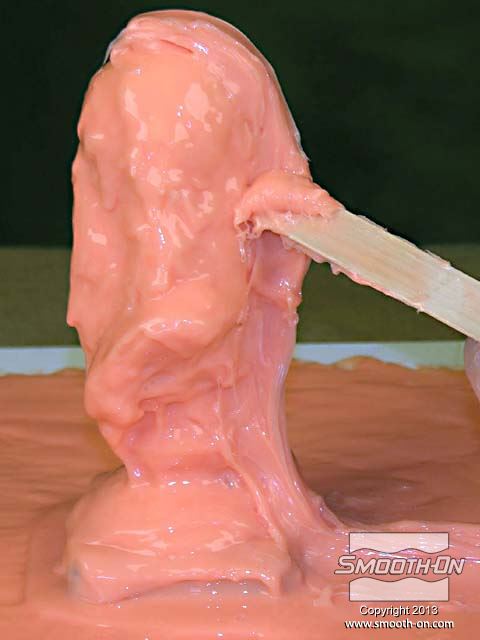

מעבים את קו התפר עם הסיליקון Rebound® 25 הסמיך.
![](/Cermat2013/UploadFiles/PGallery/6518.jpg)

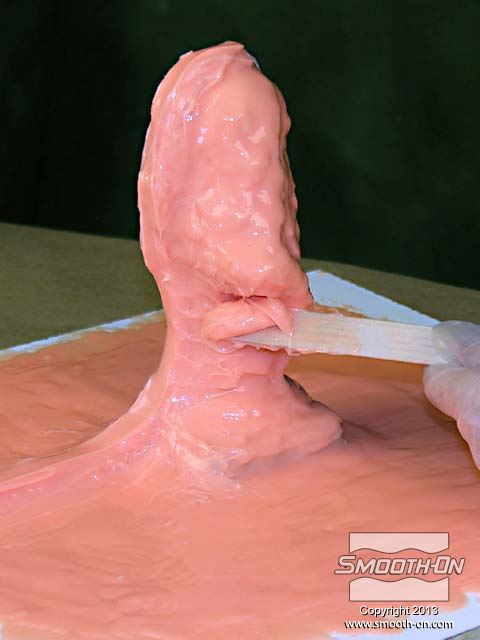

בעזרת הגומי הסמיך ממלאים אנדרקאטים ו"מעגלים" זוויות חדות.
![](/Cermat2013/UploadFiles/PGallery/6519.jpg)

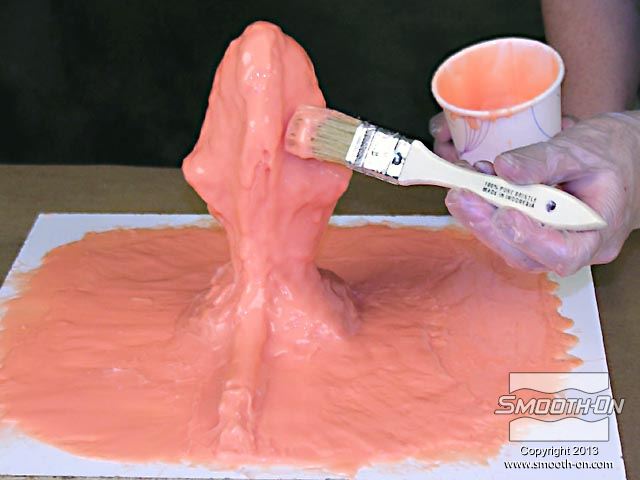

שכבה רביעית - מערבבים ומורחים שכבה רביעית של גומי סיליקון Rebound® 25 (ללא מסמיך) ומורחים על המודל ועל לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/6520.jpg)

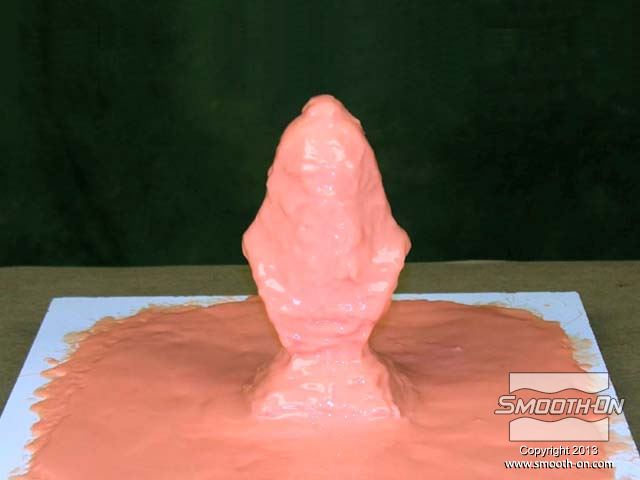

מניחים לכל השכבות להתמצק לגמרי במשך לפחות 6 שעות בטמפ' החדר. לאחר מכן מתחילים לבנות את מעל התמיכה בעזרת פוליאוריתן למריחה Plasti-Paste.
![](/Cermat2013/UploadFiles/PGallery/6521.jpg)

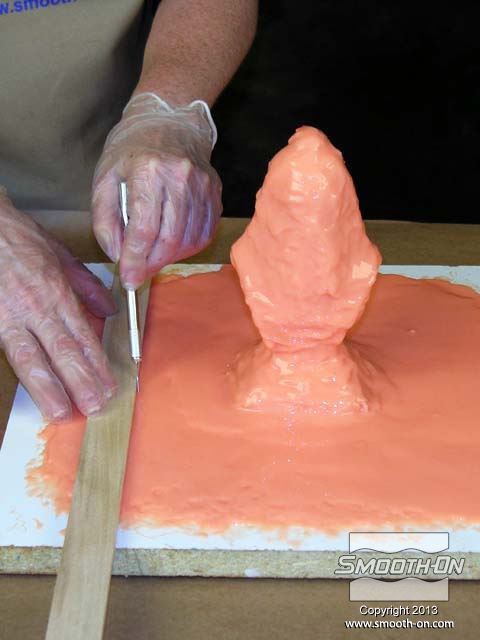

מיישרים את הגומי שעל לוח הבסיס בעזרת סכין חד.
![](/Cermat2013/UploadFiles/PGallery/6522.jpg)

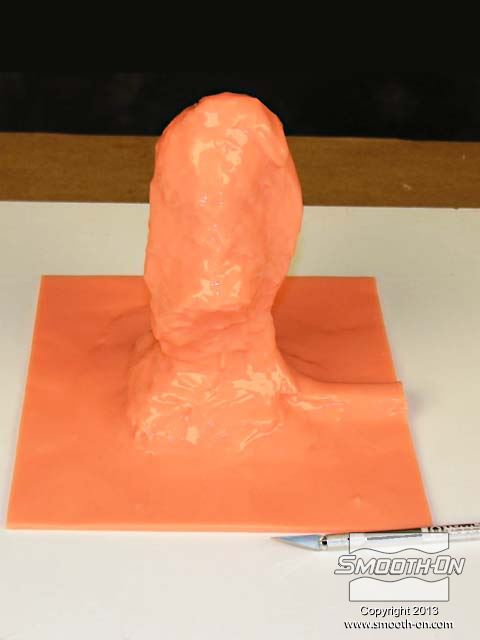

חותכים כך את הגומי כדי לעזור לתבנית להינעל במעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/6523.jpg)
בוחנים את המודל כדי למצוא את המקום הטוב ביותר למיקום קו ההפרדה של חצאי מעיל התמיכה.
![](/Cermat2013/UploadFiles/PGallery/6524.jpg)

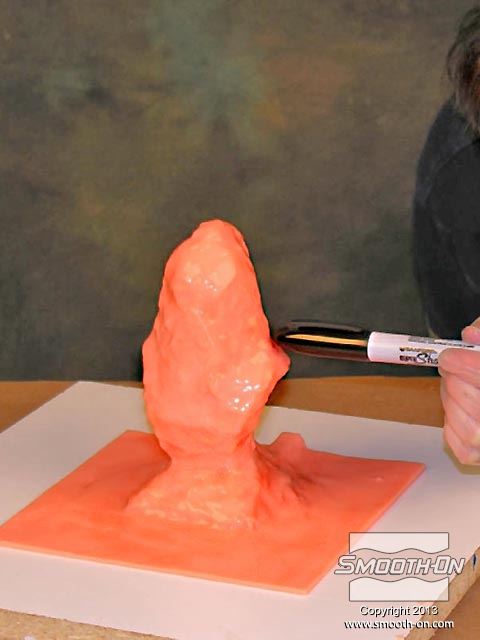

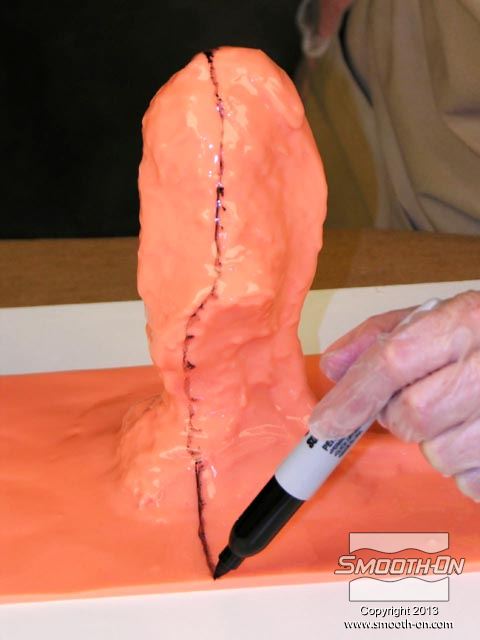

בעזרת טוש, מסמנים קו הפרדה לאורך הנקודות הגבוהות במודל, כך שיתקבלו שני חצאים.
![](/Cermat2013/UploadFiles/PGallery/6525.jpg)

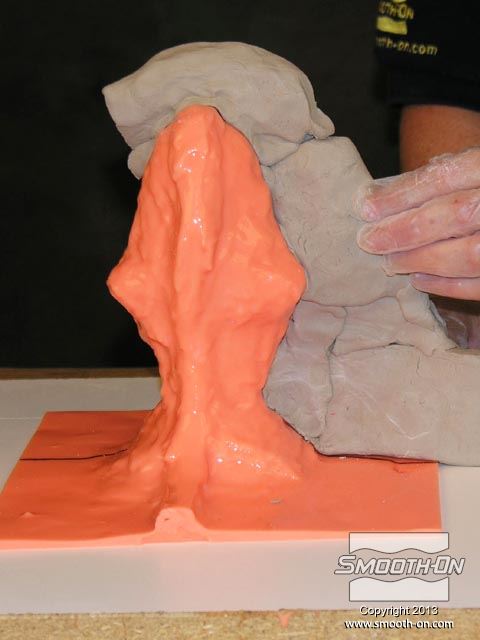

יוצרים "קיר חימר" לאורך קו ההפרדה שסימנו על המודל, כדי להפריד בין חצאי מעיל התמיכה. יש להשתמש ב חימר מעצבים נטול גופרית LBT/NSP.
![](/Cermat2013/UploadFiles/PGallery/6526.jpg)

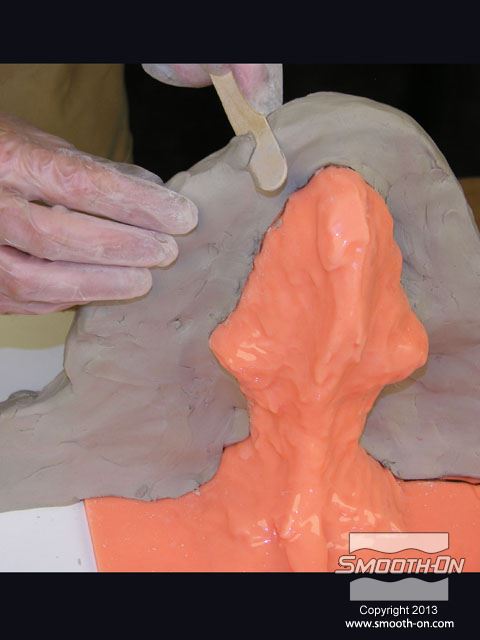

מחליקם את קיר מחיצת החימר ומסירים חומר עודף. גובה ה"קיר" צריך להיות בין 5-7.5 ס"מ.
![](/Cermat2013/UploadFiles/PGallery/6527.jpg)

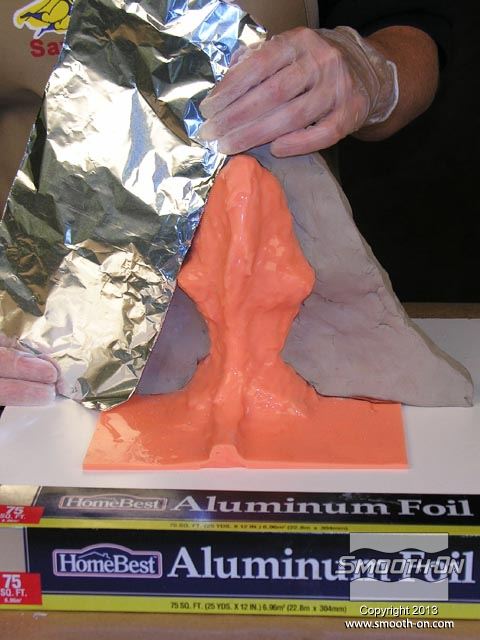

מצפים את קיר החימר בנייר אלומיניום דק.
![](/Cermat2013/UploadFiles/PGallery/6528.jpg)

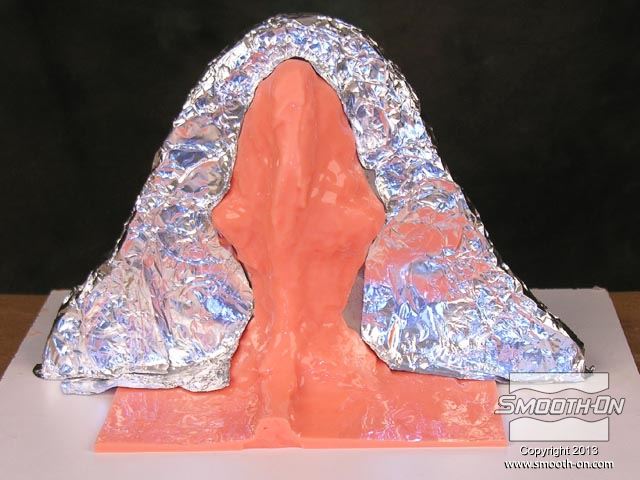

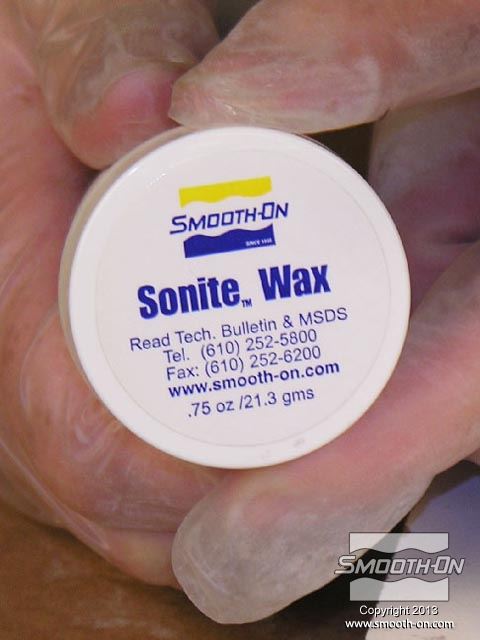

נייר האלומיניום מפריד בין החימר לפוליאוריתן Plasti-Paste ויעזור בהפרדת שני חצאי מעיל התמיכה בהמשך.
![](/Cermat2013/UploadFiles/PGallery/6529.jpg)

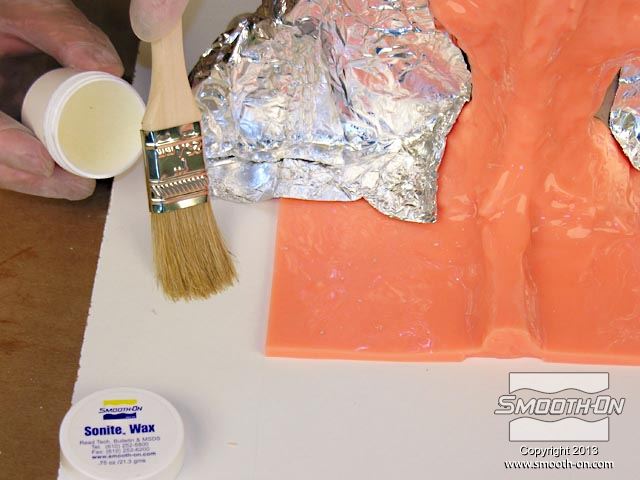

מורחים שכבה נדיבה של חומר אטימה Sonite Wax על כל לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/6530.jpg)
מניחים לחומר האטימה Sonite Wax להתייבש במשך 10 דקות ואחר מכן מורחים שכבה נוספת. אזהרה: פוליאוריטן Plasti-Paste נדבק כמעט לכל דבר!
![](/Cermat2013/UploadFiles/PGallery/6531.jpg)

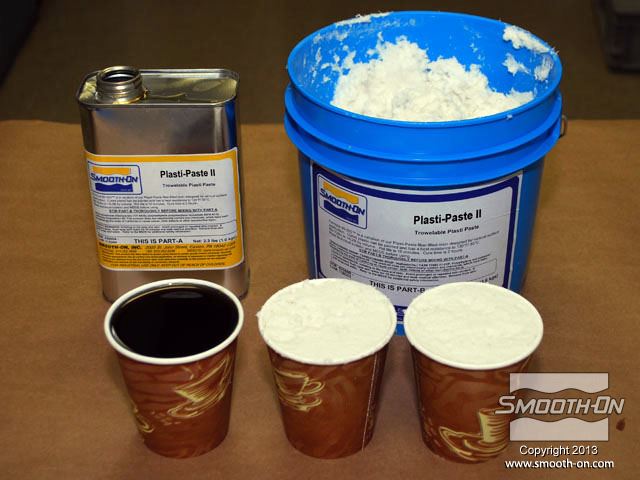

מודדים ומערבבים את הבסיס והמקשה של פוליאורתן Plasti-Paste ביחס ערבוב של 1A:3B. מקפידם לגרד את החומר מתחתית המיכל ומצדדיו.
![](/Cermat2013/UploadFiles/PGallery/6532.jpg)

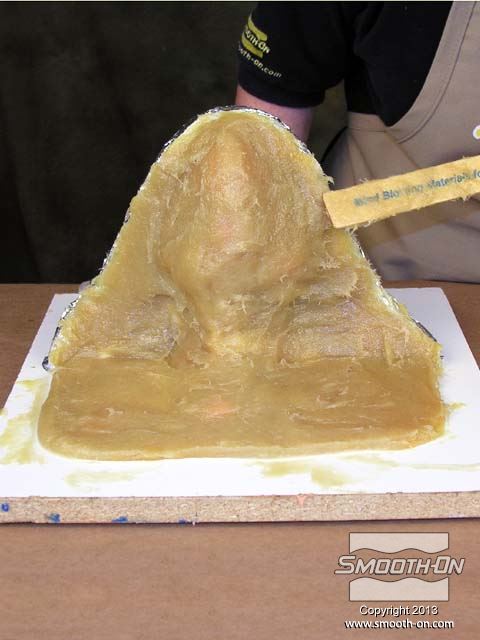

מורחים את הפוליאוריתן Plasti-Paste על כל שטח המודל, לוח הבסיס וקו התפר, בעובי של 1 ס"מ.
![](/Cermat2013/UploadFiles/PGallery/6533.jpg)

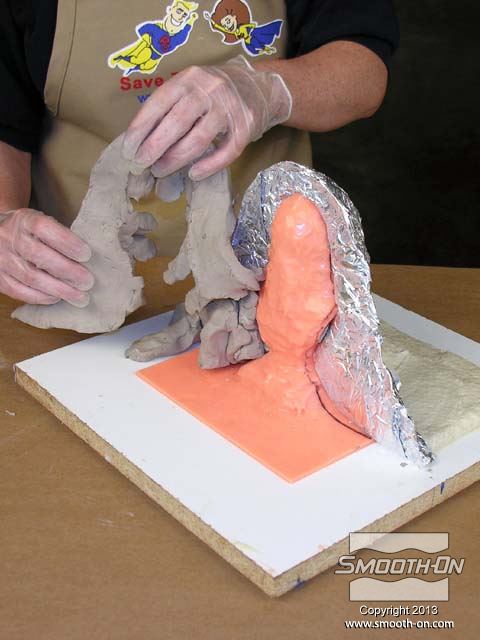

מניחים לפוליאורתן Plasti-Paste להתמצק במשך 90 דקות בטמפ' החדר. לאחר שהחומר מתמצק, מקפלים את נייר האלומיניום על גבי הPlasti-Paste ומסירים את קיר החימר.
![](/Cermat2013/UploadFiles/PGallery/6534.jpg)

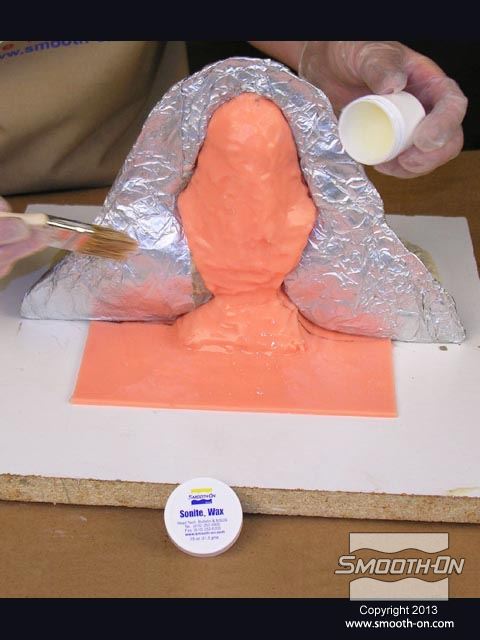

מורחים שכבה נדיבה של חומר אטימה Sonite Wax על נייר האלומיניום ועל לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/6535.jpg)

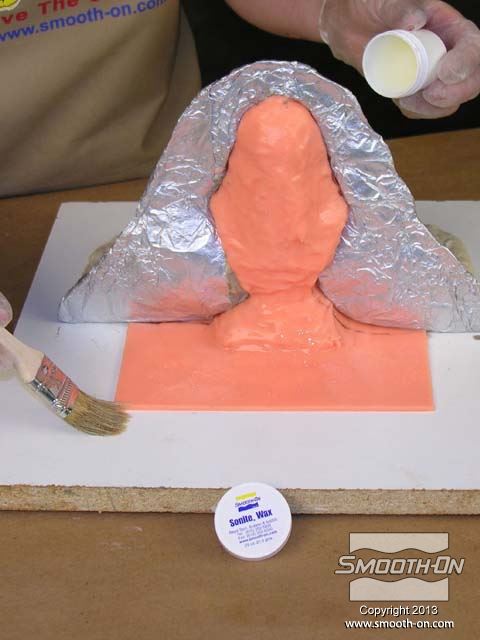

מניחים לחומר האטימה Sonite Wax להתייבש במשך 10 דקות ואחר מכן מורחים שכבה נוספת.
![](/Cermat2013/UploadFiles/PGallery/6536.jpg)

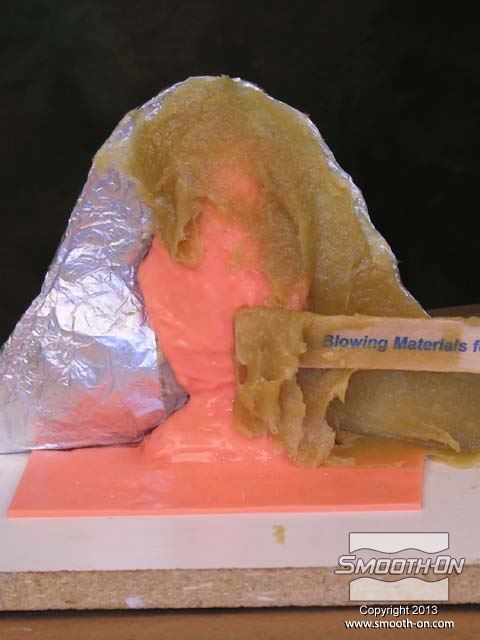

מודדים ומערבבים את הבסיס והמקשה של פוליאורתן Plasti-Paste ביחס ערבוב של 1A:3B.מורחים את הפוליאוריתן Plasti-Paste על כל שטח המודל, לוח הבסיס וקו התפר, בעובי של 1 ס"מ.
![](/Cermat2013/UploadFiles/PGallery/6537.jpg)

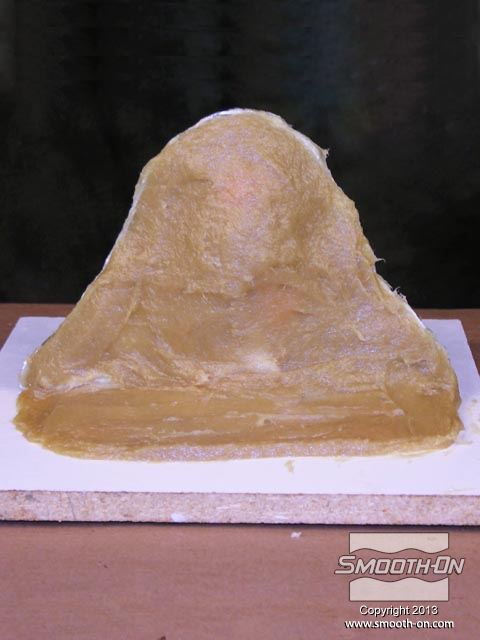

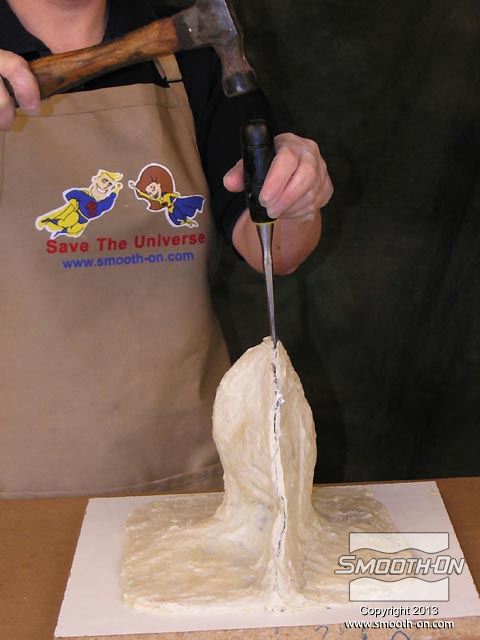

מניחים לפוליאורתן Plasti-Paste להתמצק במשך 90 דקות בטמפ' החדר.
![](/Cermat2013/UploadFiles/PGallery/6538.jpg)
לאחר שהחומר מתמצק, מסירים את עודף נייר האלומינים. בעזרת פטיש ומברג, מפרידים בין שני חצאי מעיל התמיכה. פותחים את מעיל התמיכה בעדינות ומפרידים אותו מהמודל ומלוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/6539.jpg)

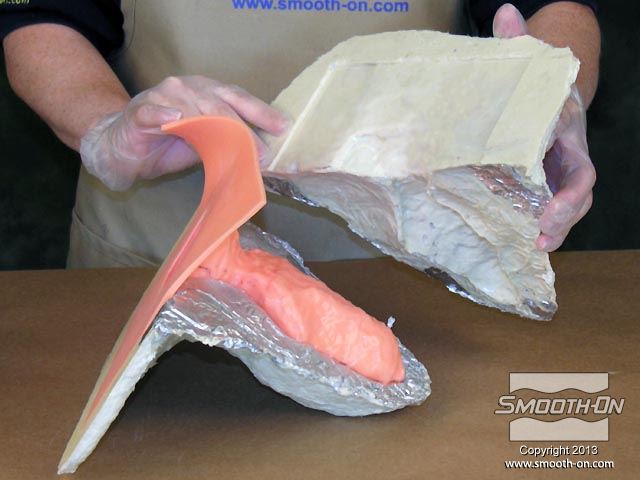

מסירים את מעיל התמיכה וחושפים את תבנית הסיליקון Rebound 25.
![](/Cermat2013/UploadFiles/PGallery/6540.jpg)

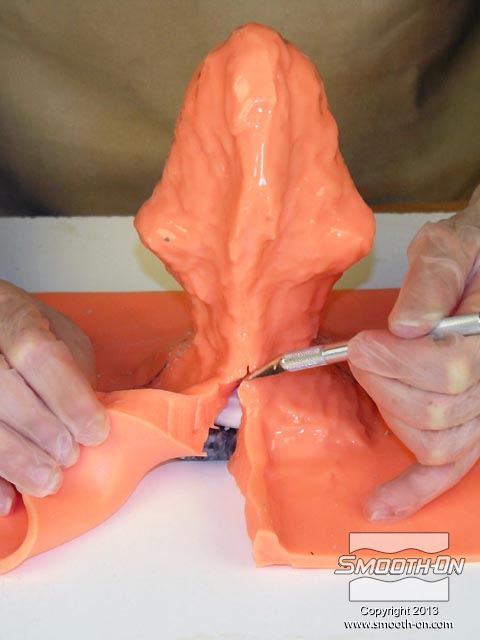

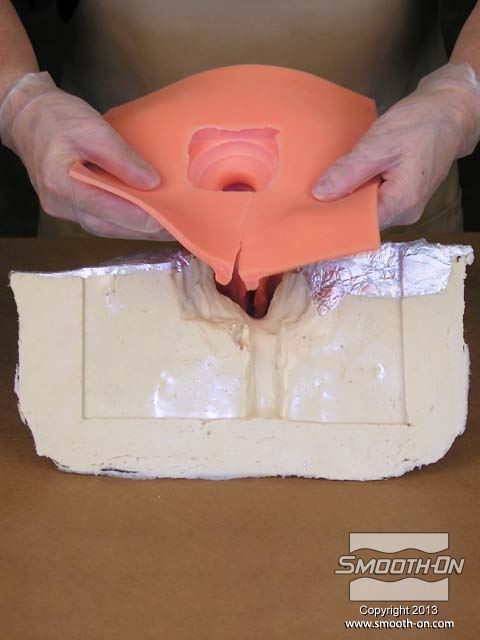

בעזרת סכין חד, חותכים בזהירות את תבנית הגומי סיליקון Rebound 25 לאורך קו התפר המעובה מלמטה למעלה.
![](/Cermat2013/UploadFiles/PGallery/6541.jpg)
חולצים בעדינות את המודל המקורי מתבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/6542.jpg)
מסדרים את קו התפר וממקמים את תבנית הסיליקון במעיל התמיכה מפוליאוריתן Plasti-Paste.
![](/Cermat2013/UploadFiles/PGallery/6543.jpg)
קו התפר החתוך אמור להעלם כמעט לגמרי.
![](/Cermat2013/UploadFiles/PGallery/6544.jpg)

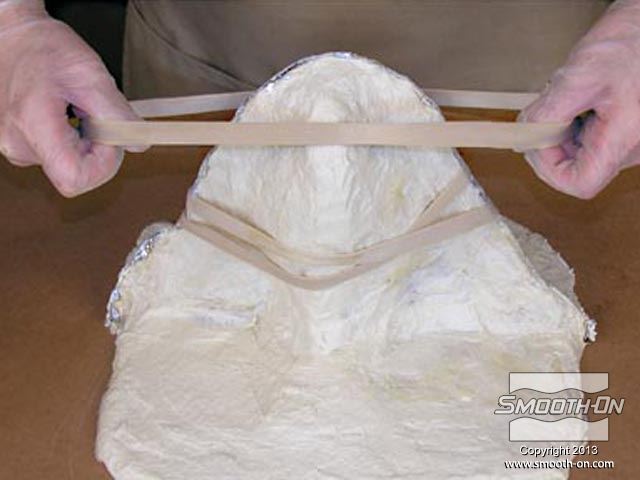

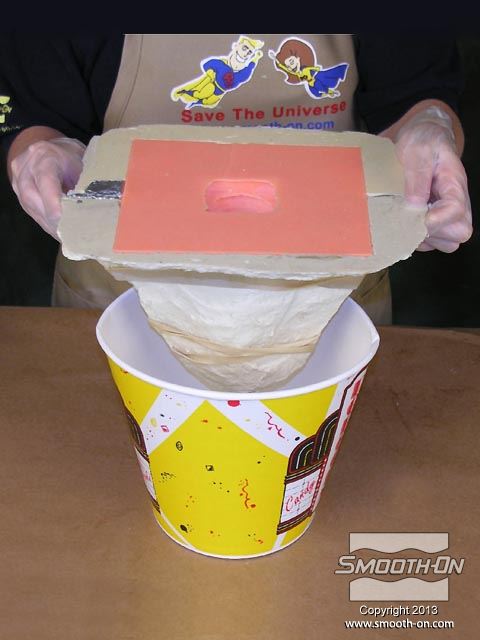

מאבטחים את התבנית ומעיל התמיכה בעזרת גומיות דואר. כעת התבנית מוכנה ליציקה.
![](/Cermat2013/UploadFiles/PGallery/6545.jpg)
הופכים את התבנית ומכניסים אותה לדלי עבור תמיכה.
![](/Cermat2013/UploadFiles/PGallery/6546.jpg)

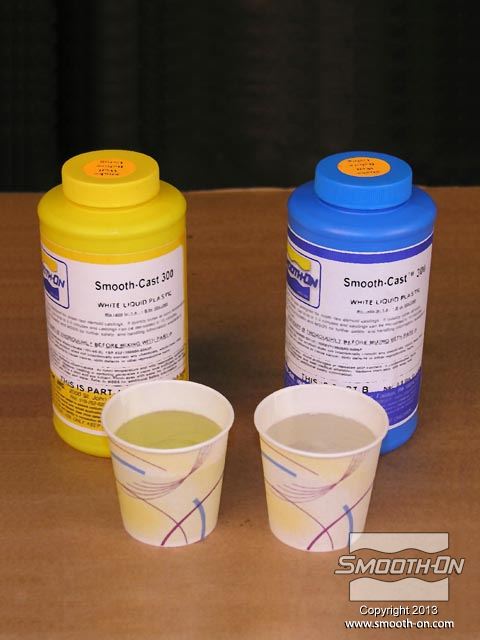

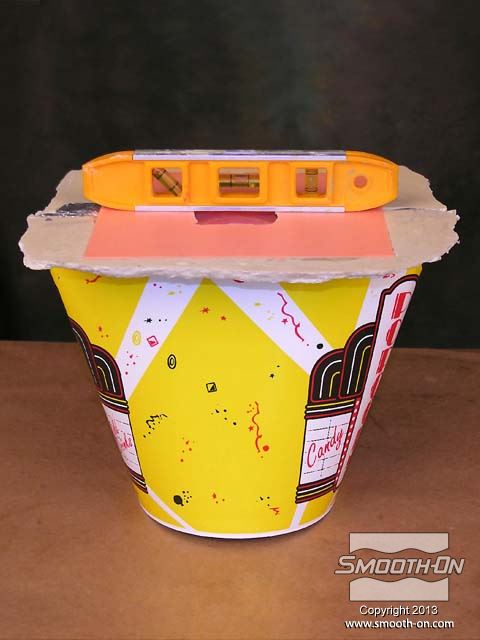

מפלסים את התבנית בדלי כדי להקבל את תוצאות היציקה הטובות ביותר.
![](/Cermat2013/UploadFiles/PGallery/6547.jpg)
מודדים כמות שווה של בסיס ומקשה (לפי נפח) של פלסטיק פוליאוריטן קשיח ליציקה Smooth Cast® 300.
![](/Cermat2013/UploadFiles/PGallery/6548.jpg)

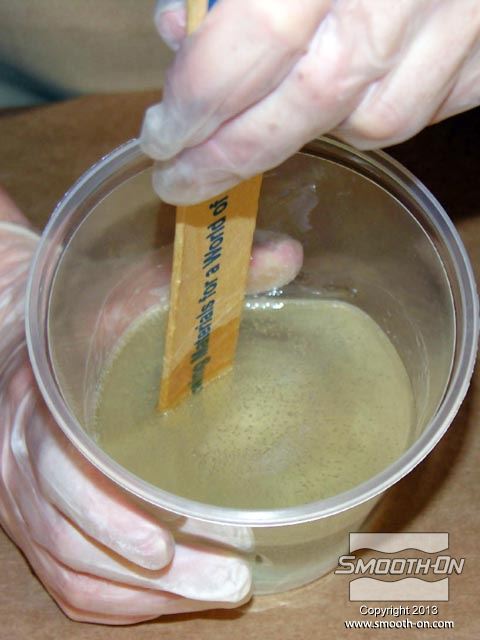

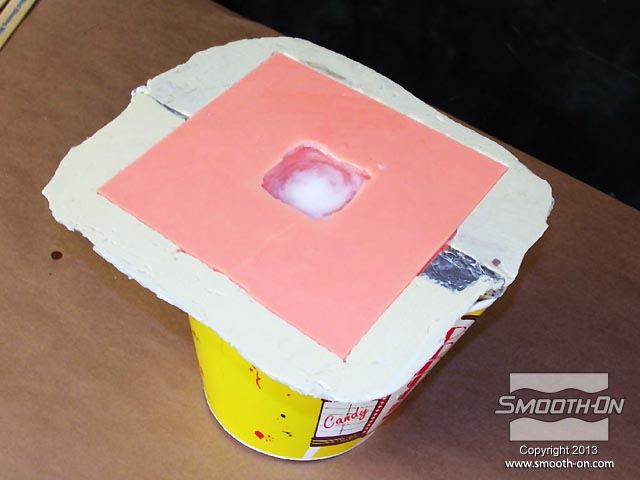

מערבבים ביסודיות. מגרדים את החומר מדפנות המיכל ומהתחתית מספר פעמים במהלך הערבוב.
![](/Cermat2013/UploadFiles/PGallery/6549.jpg)

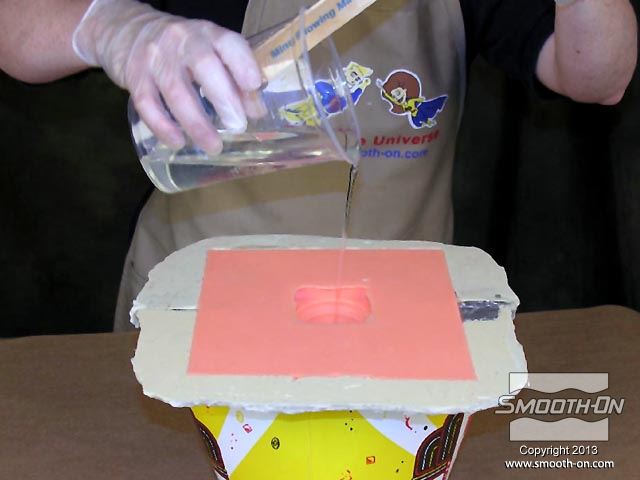

שופכים את הפוליאוריתן הנוזלי אל התבנית. מסובבים את התבנית בזמן שפיכת החומר כדי לצמצם לכידה של בועות אוויר ביציקה.
![](/Cermat2013/UploadFiles/PGallery/6550.jpg)
מניחים לפוליאוריתן Smooth Cast® 300 להתמצק במשך לפחות 20 דקות. אזהרה: פוליאורתן Smooth Cast® 300 מתחממם מאוד! מניחים לו להתקרר מספיק לפני שחולצים אותו.
![](/Cermat2013/UploadFiles/PGallery/6551.jpg)

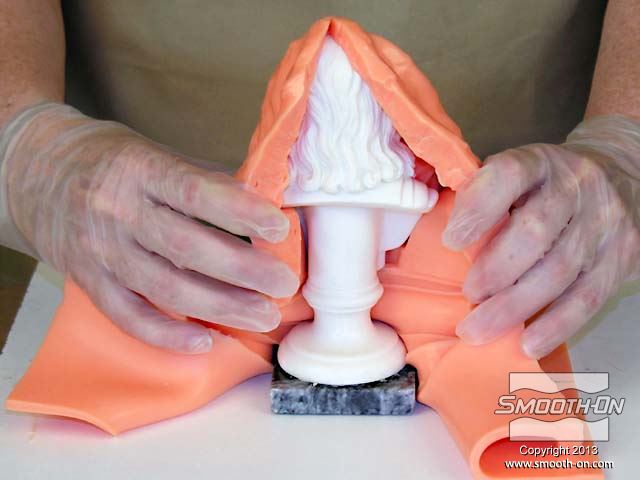

מוציאים את התבנית מהדלי. מורידים את מעיל התמיכה מPlasti-Paste. בעדינות, מורידים את תבנית הסיליקון Rebound 25 מהיציקה.
![](/Cermat2013/UploadFiles/PGallery/6552.jpg)

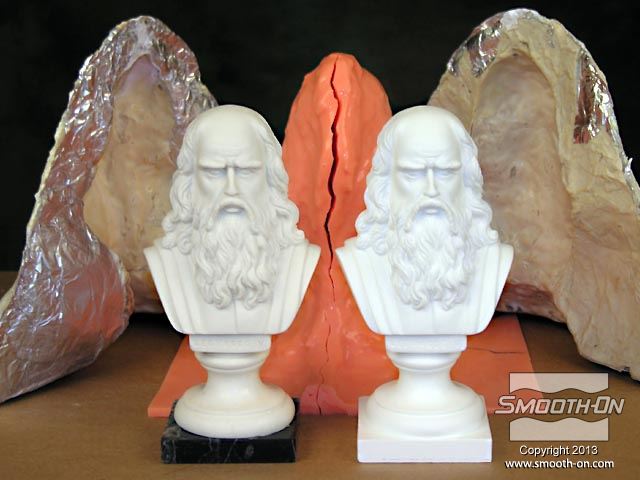

היציקה הגמורה היא העתק מושלם של המודל המקורי.
