הכנת תבנית במריחה ללא תפרים בעזרת סיליקון לתבניות Dragon Skin

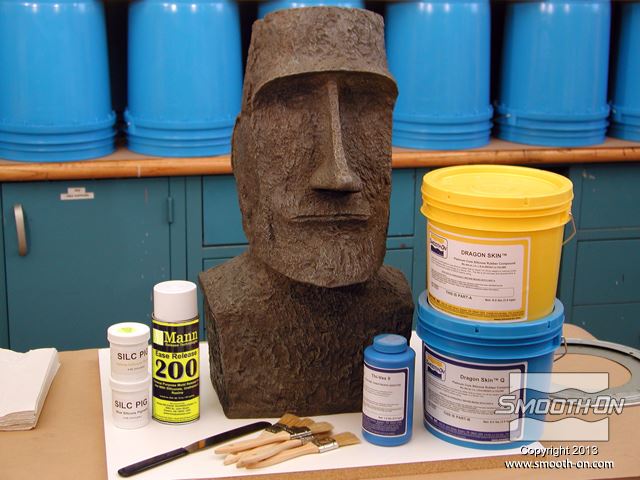

מכינים את כל החומרים הדרושים לתהליך. המודל המקורי עשוי מפלסטיק קשיח.

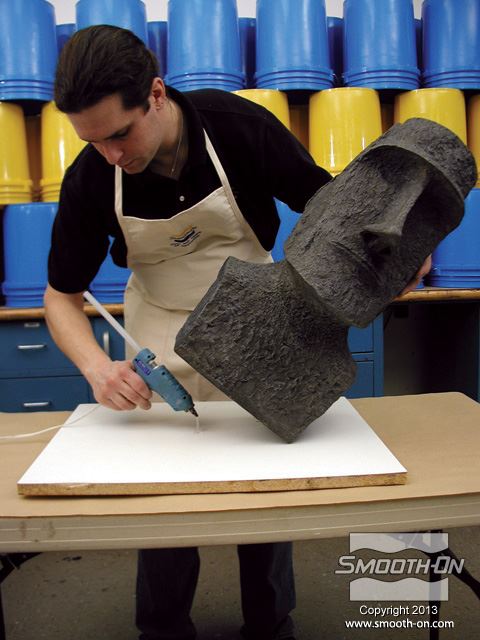

מתחילים בהדבקת המודל המקורי ללוח בסיס בעזרת דבק חם.

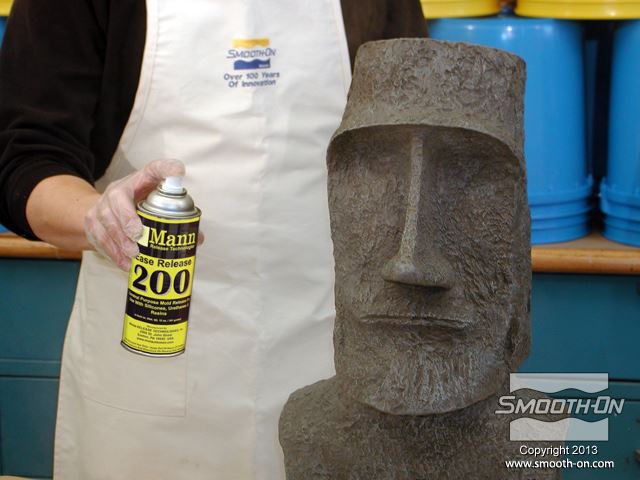

מרססים על המודל המקורי חומר הפרדה לתבניות סיליקון Ease Release® 200 כדי להקל על חליצת המודל מתבנית הסיליקון Dragon Skin® 10 FAST.

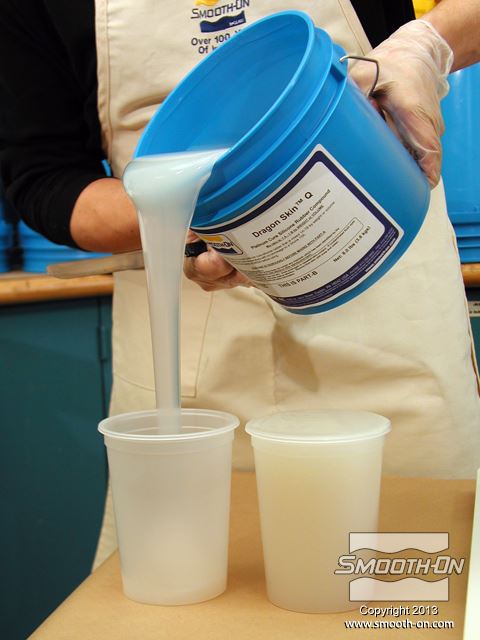

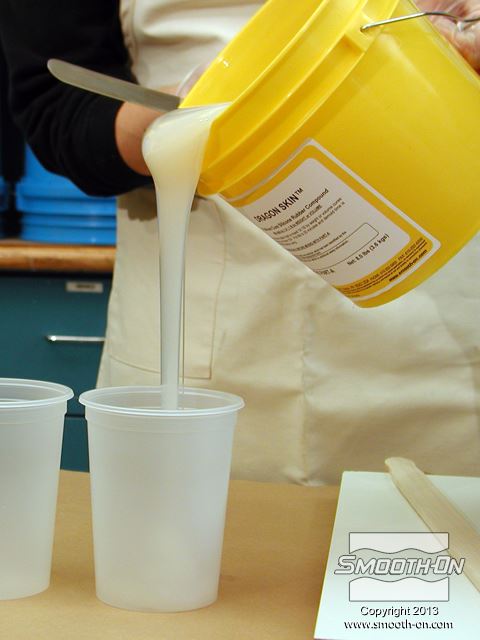

מודדים את הבסיס של סיליקון Dragon Skin® 10 FAST. יחס הערבוב של חומר זה הוא 1:1 לפי נפח או משקל.
מודדים נפח שווה של המקשה של הסיליקון Dragon Skin® 10 FAST.
שופכים את המקשה למיכל ערבוב גדול יותר.

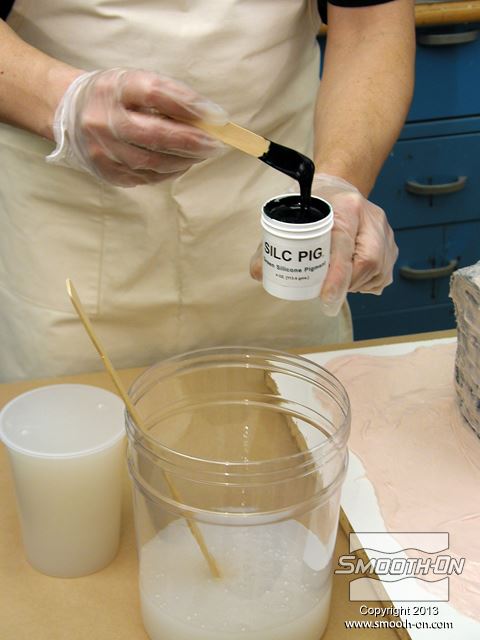

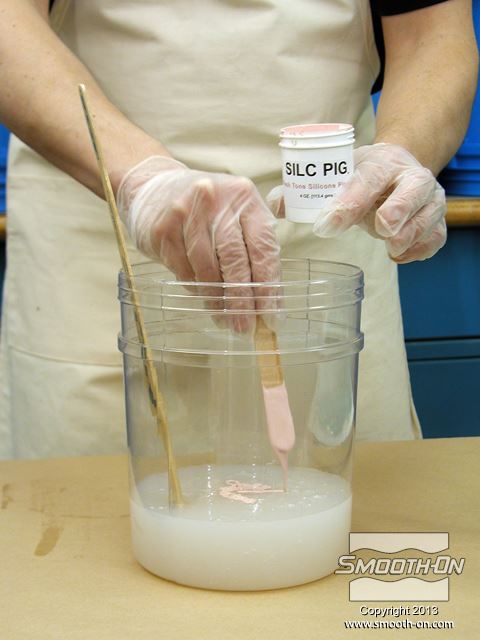

מוסיפים למקשה פיגמנט לסיליקון Silc-Pig בצבע עור. סיליקון Dragon Skin® 10 FAST הוא יחסית שקוף ולכן צובעים אותו כדי להבטיח כיסוי טוב של המודל.

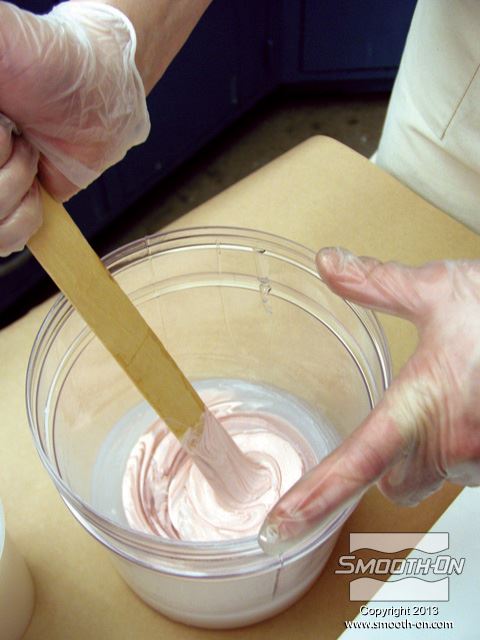

מערבבים את הפיגמנט במקשה של הDragon Skin® 10 FAST עד שמתקבל צבע אחיד.

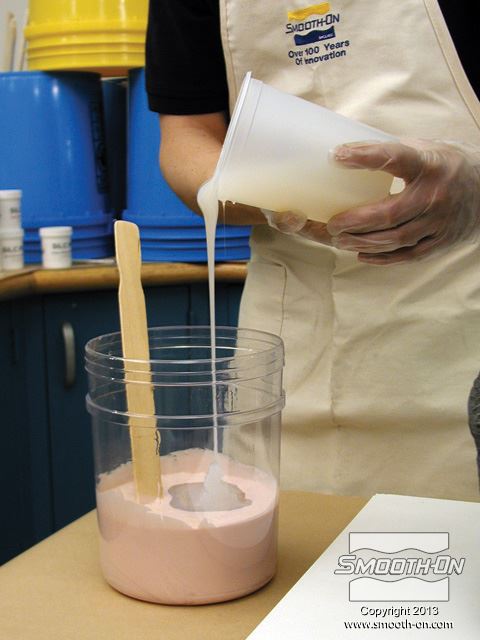

מוסיפים את בסיס הסיליקון Dragon Skin® 10 FAST למקשה הצבוע.

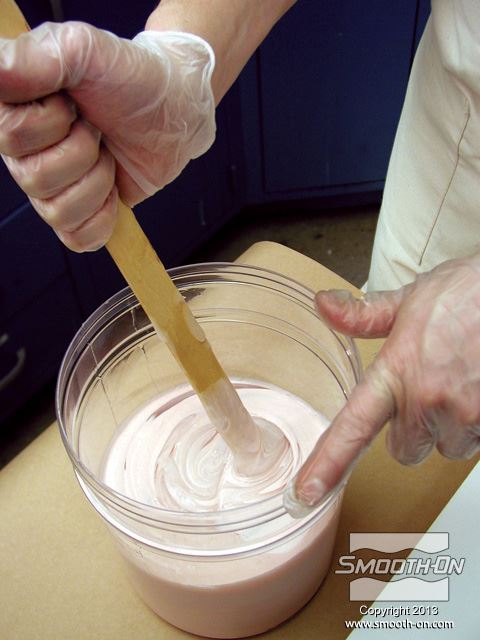

מערבבים את הבסיס והמקשה ביסודיות עד שמתקבלת תערובת בצבע אחיד לגמרי. יש להקפיד לגרד את החומר מתחתית המיכל ומצדדיו בזמן הערבוב.

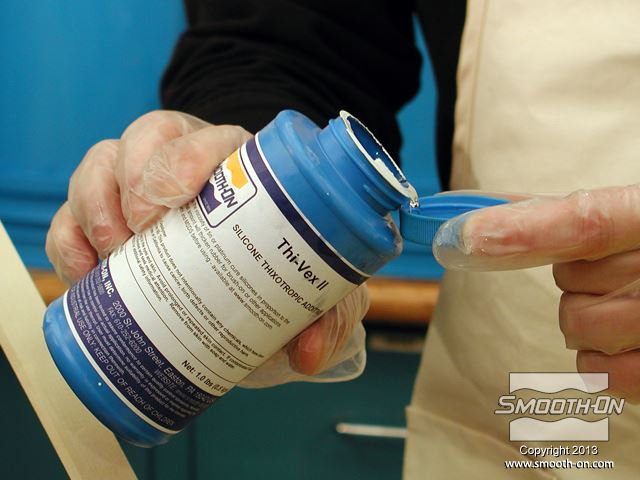

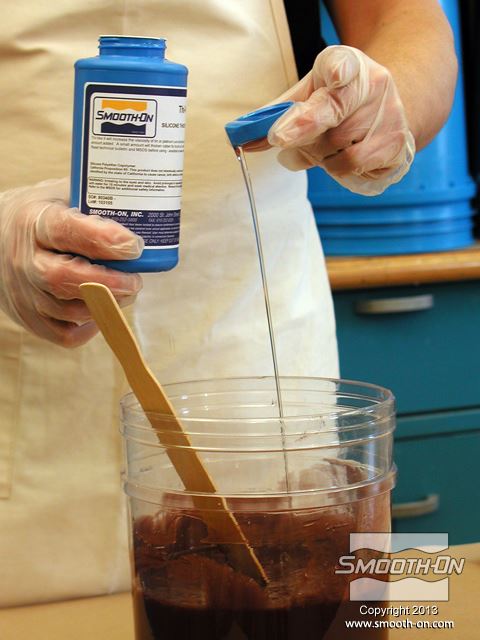

לסיליקון Dragon Skin® 10 FAST יש צמיגות נמוכה יחסית ולכן, במקרה זה, יש להוסיף לו מסמיך Thi-Vex ולערבב היטב.

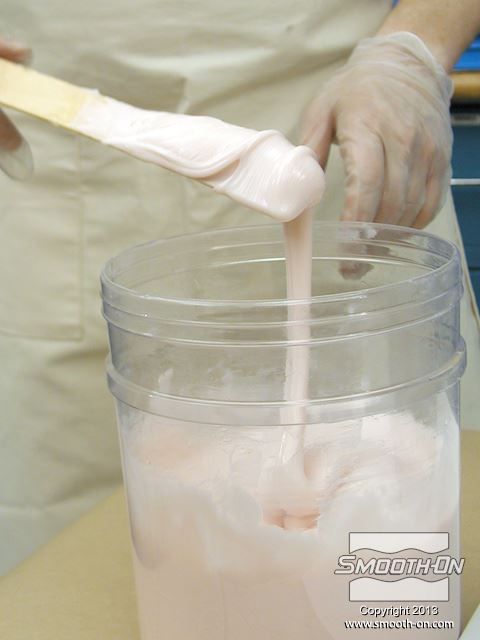

לאחר שהסיליקון והמסמיך מעורבבים כראוי הסיליקון אמור להיות עדיין נוזלי יחסית אבל סמיך מספיק כדי להחזיק את עצמו על משטח אנכי. ניתן להתאים את הסמיכות לפי העדפת מכין התבנית, על ידי שינוי כמות המסמיך Thi-Vex שמוסיפים לסיליקון Dragon Skin® 10 FAST.

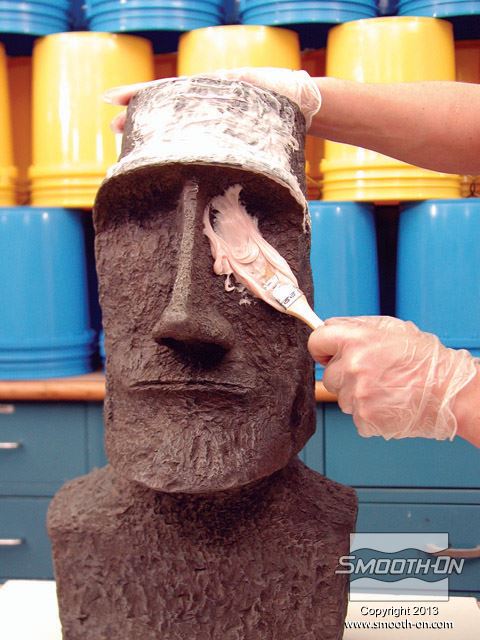

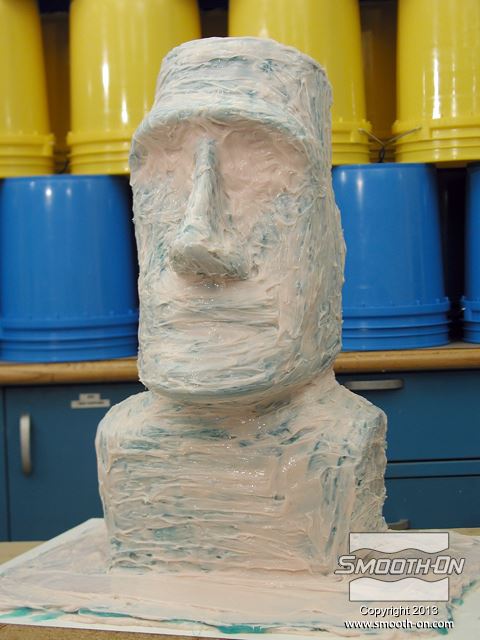

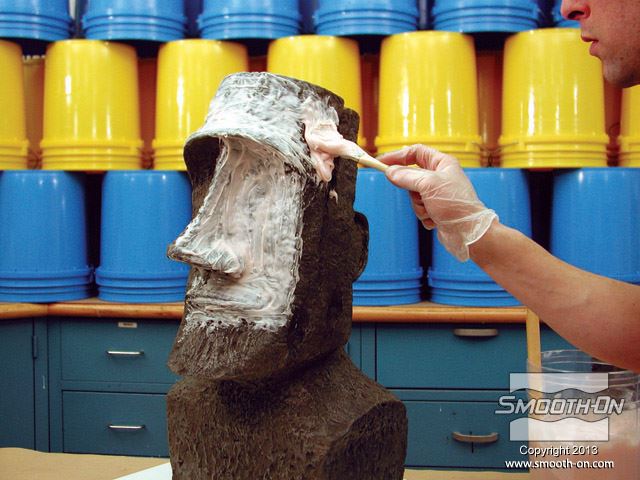

מורחים את הסיליקון Dragon Skin® 10 FAST הסמיך על המודל המקורי.
שכבה ראשונה - שכבה זו, המכונה גם "שכבת העתקת הפרטים" צריכה להיות דקה כדי למנוע לכידה של בועות אוויר וכדי שהסיליקון Dragon Skin® 10 FAST יעתיק את כל פרטי המודל בצורה אידיאלית.
בוחנים את המודל מכל הזווית (אפילו מלמטה) כדי להיות בטוחים שהוא מכוסה לגמרי בסיליקון Dragon Skin® 10 FAST.

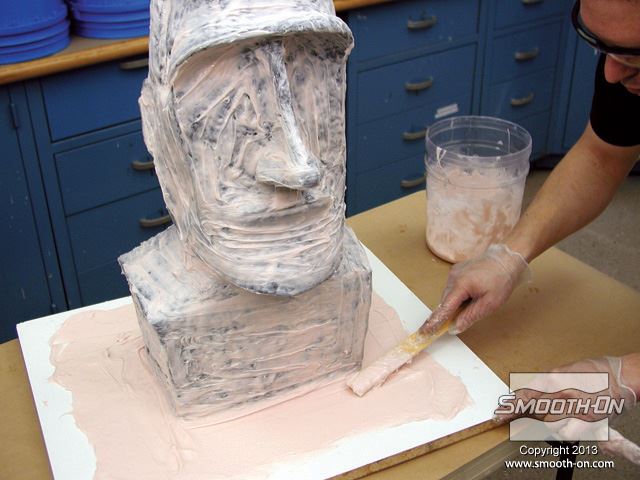

מורחים את הסיליקון Dragon Skin® 10 FAST הסמיך על כל המודל, גם על לוח הבסיס, כדי ליצור פלאנג' (Flange - בסיס רחב לתבנית הסיליקון שיעזור בנעילתה במעיל התמיכה בהמשך) עד מרחק של כ8 ס"מ מסביב למודל.
לאחר שמסיימים למרוח את השכבה הראשונה, מחכים כ-45 דקות עד שהסיליקון Dragon Skin® 10 FAST הופך לדביק (Tacky).
מודדים ומערבבים סיליקון לתבניות Dragon Skin® 10 FAST עם מסמיך Thi-Vex ופיגמנט Silc-Pig שונה, עבור השכבה השניה. משנים את צבע הסיליקון כדי להקל על כיסוי המודל בחומר.
מוסיפים ל סיליקון להכנת תבנית- Dragon Skin® 10 FAST של השכבה השניה כמות של 'פקק' מהמסמיך Thi-Vex .

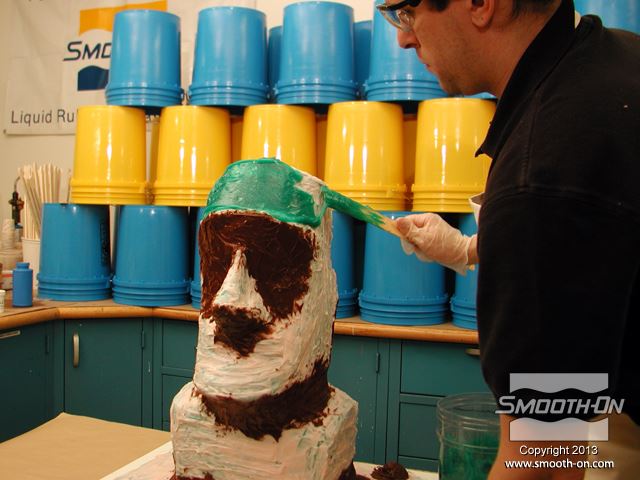

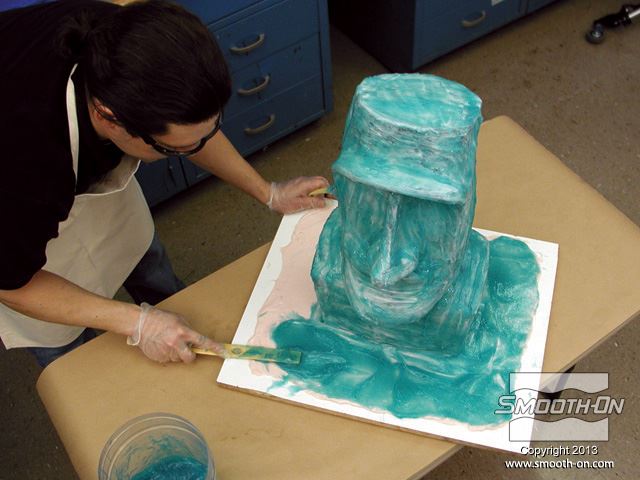

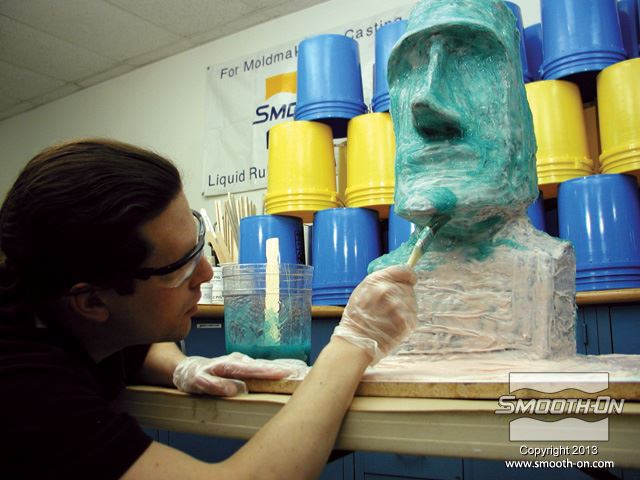

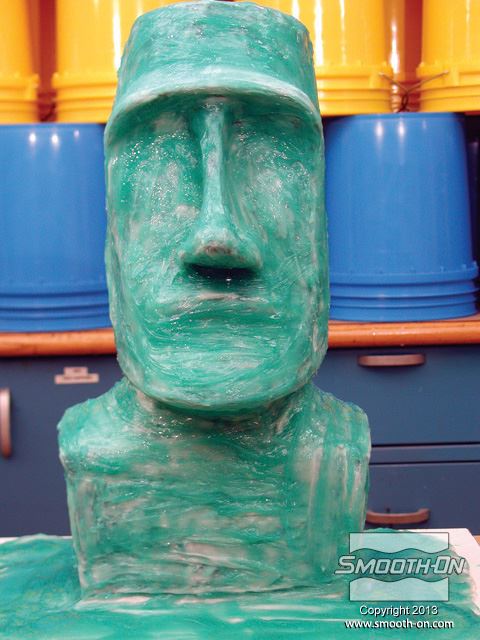

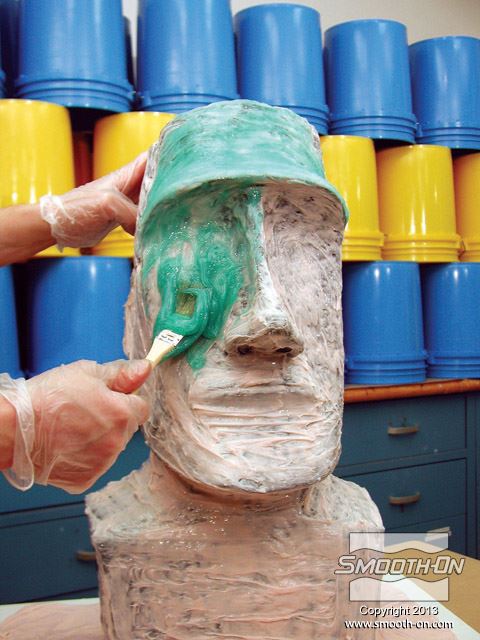

מורחים את שכבת הסיליקון Dragon Skin® 10 FAST הסמיך השניה.
פיגמנט לסיליקון -Silc-Pig הירוק שונה מאוד מצבע השכבה הראשונה ומקל על כיסוי המודל, אך בכל זאת חשוב לבחון את המודל מכל הכיוונים כדי להבטיח כיסוי טוב.
מורחים את שכבת הסיליקון Dragon Skin® 10 FAST הסמיך השניה על כל המודל ומעבים גם את הפלאנג'.
לאחר שמסיימים למרוח את השכבה השניה, מחכים כ-45 דקות עד שהסיליקון Dragon Skin® 10 FAST הופך לדביק (Tacky).
מודדים ומערבבים שכבה שלישית של סיליקון Dragon Skin® 10 FAST. מוסיפים לשכבה פיגמנט Silc-Pig בצבע עור ומסמיך Thi-Vex.
מוסיפים בערך פקק של מסמיך Thi-Vex לסיליקון Dragon Skin® 10 FAST.

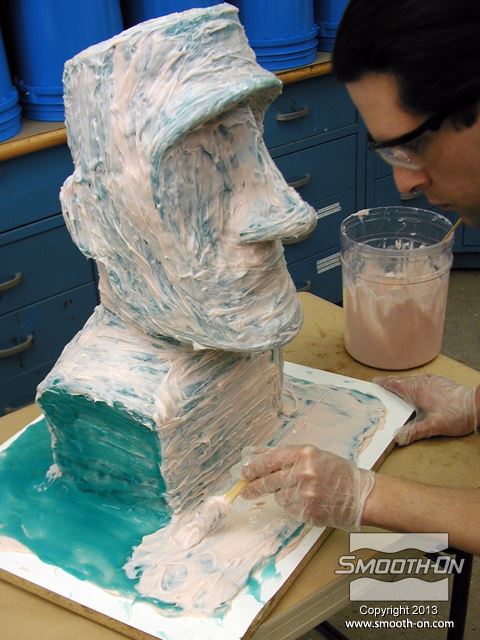

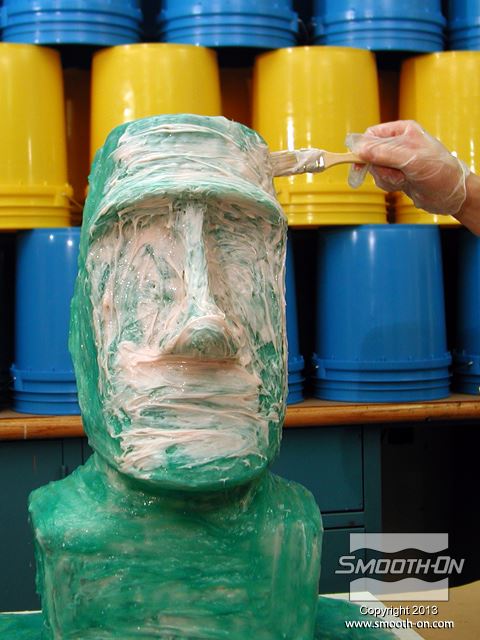

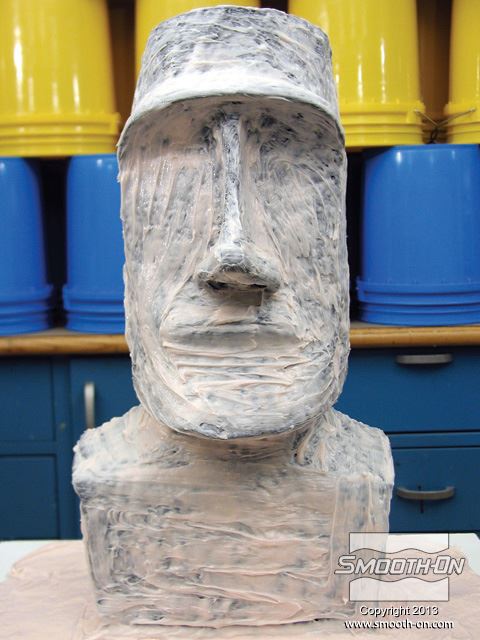

מורחים את שכבת הסיליקון Dragon Skin® 10 FAST הסמיך על המודל.
מורחים את שכבת הסיליקון Dragon Skin® 10 FAST הסמיך השלישית על כל המודל ומעבים גם את הפלאנג'.
לאחר שמסיימים למרוח את השכבה השלישית, מחכים כ-45 דקות עד שהסיליקון Dragon Skin® 10 FAST הופך לדביק (Tacky).
מכינים עוד מנה של סיליקון מהיר להכנת תבניות- Dragon Skin® 10 FAST עם פיגמנט Silc-Pig.

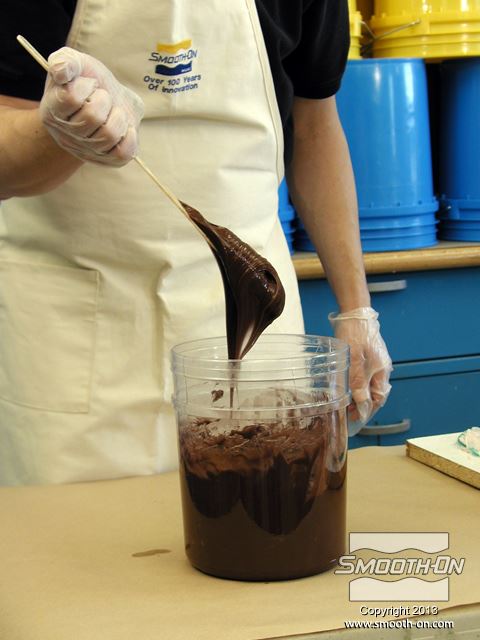

המנה הזאת של סיליקון Dragon Skin® 10 FAST תשמש למילוי אנדרקאטים ואזורים עמוקים במודל. מסיבה זו, למנה הזו מוסיפים כמות מסמיך Thi-Vex גדולה יותר מבשכבות הקודמות. מוסיפים מסמיך עד שהסיליקון כבר לא ממש נוזלי.
במנה הזו הסיליקון Dragon Skin® 10 FAST צריך להיות במרקם דומה לזה של חמאת בוטנים.

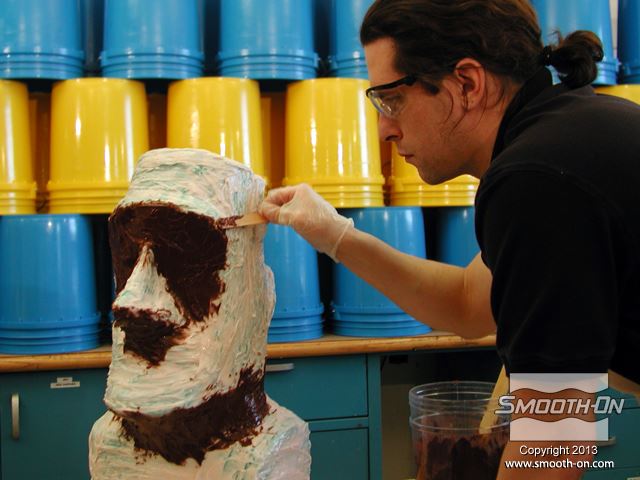

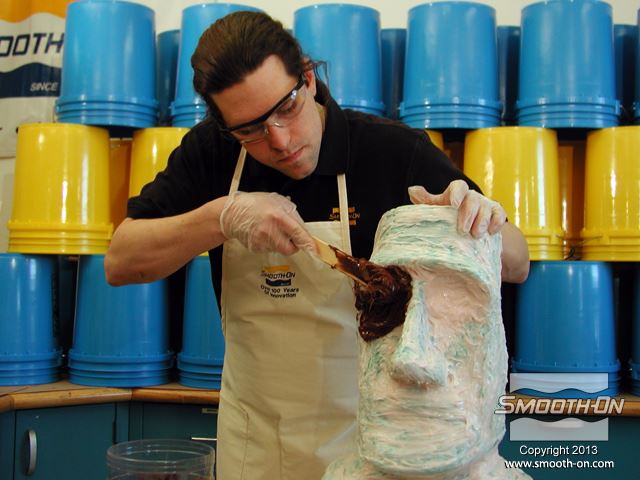

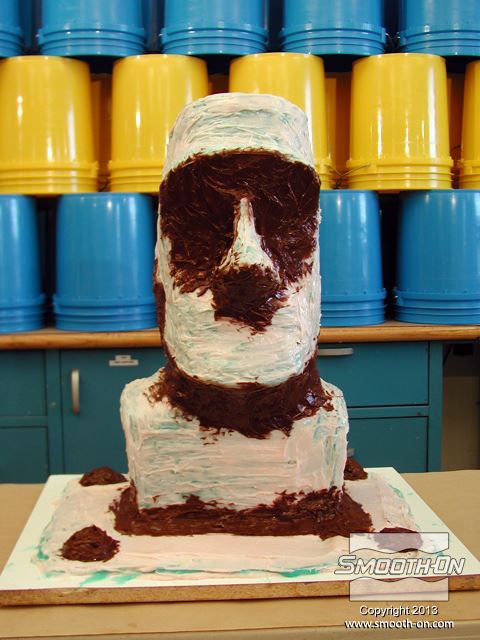

ממלאים במנת הסיליקון Dragon Skin® 10 FAST הסמיך במיוחד את הזוויות השליליות (אנדרקאטים) ואת האזורים העמוקים במודל (מתחת לגבות, האף והסנטר).
מחליקים את קצוות השכבה הסמיכה כך שהסיליקון Dragon Skin® 10 FAST ישתלב עם שאר התבנית.
טיפ: מומלץ להשתמש במנת הסיליקון Dragon Skin® 10 FAST הסמיכה במיוחד כדי להכין מפתחות נעילה שיעזרו בנעילת התבנית הגומי במעיל התמיכה.
לאחר שמסיימים למרוח את שכבת הסיליקון Dragon Skin® 10 FAST הסמיכה והעבה מניחים לחומר להתמצק במשך כ-45 דקות.
מכינים עוד מנה של סיליקון Dragon Skin® 10 FAST עם פיגמנט Silc-Pig ירוק.
מוסיפים למנה זו פקק של מסמיך Thi-Vex.

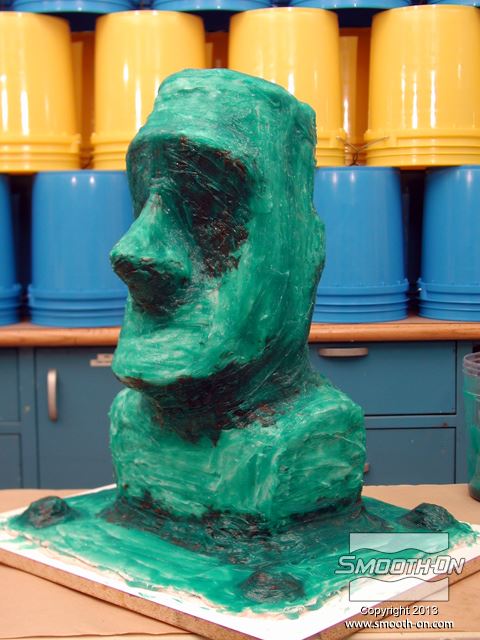

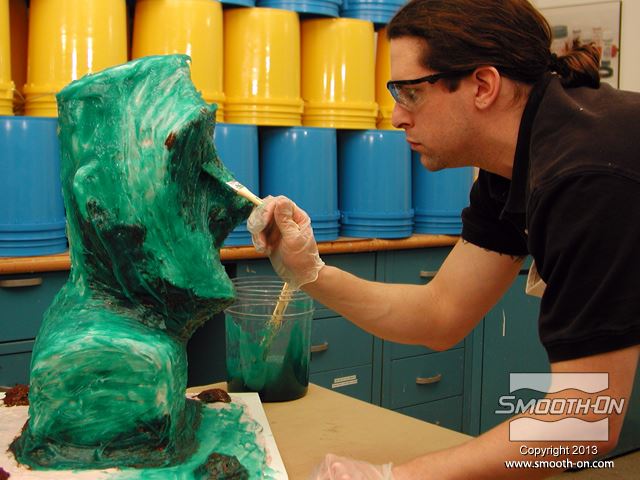

מורחים את שכבת הסיליקון Dragon Skin® 10 FAST הרביעית.
מטרת שכבת הסיליקון Dragon Skin® 10 FAST הרביעית היא לעבות את התבנית ו'להחליק' את הסיליקון על המודל כך שהתבנית שתתקבל תהיה בעובי אחיד.
לאחר שמסיימים למרוח את השכבה הרביעית והאחרונה של הסיליקון Dragon Skin® 10 FAST, מניחים לכל השכבות להתמצק במשך כ-75 דקות לפני שעוברים לשלב הבא.

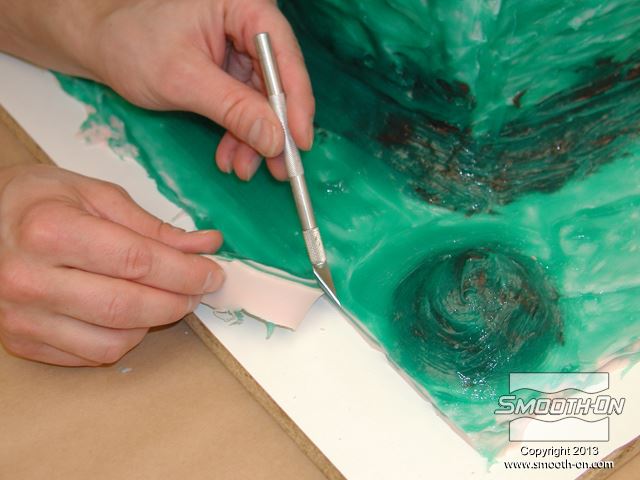

חותכים את עודפי החומר מהפלאנג' לפני שמתחילים להכין את מעיל התמיכה.
התבנית למודל זה זקוקה למעיל תמיכה המורכב מיותר משני חלקים. מתחילים את התהליך בתתכנון קווי ההפרדה בין חלקי המעיל כך שלא תיווצר נעילה מכאנית של המודל.

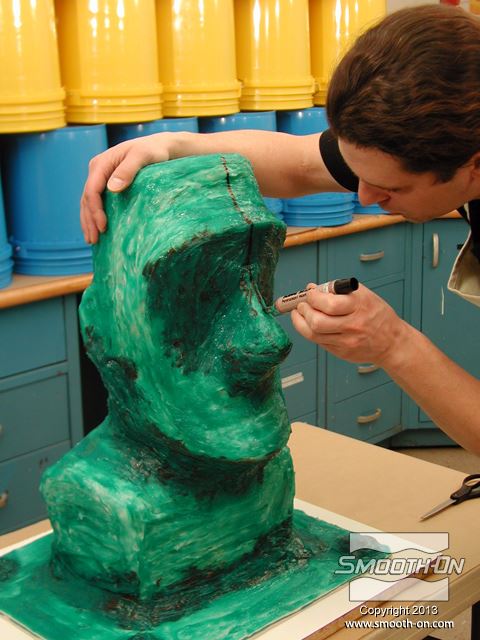

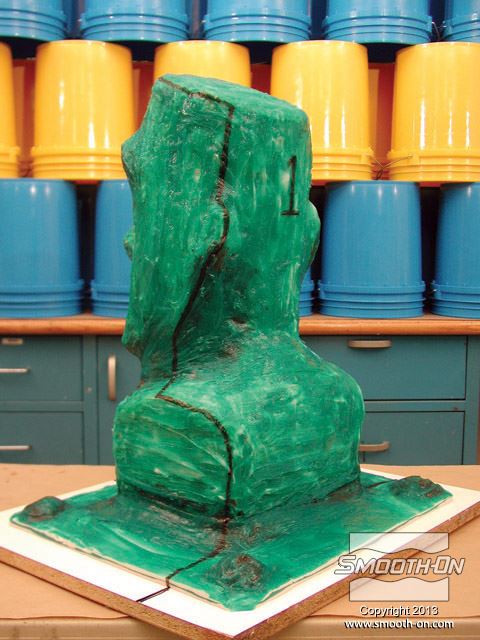

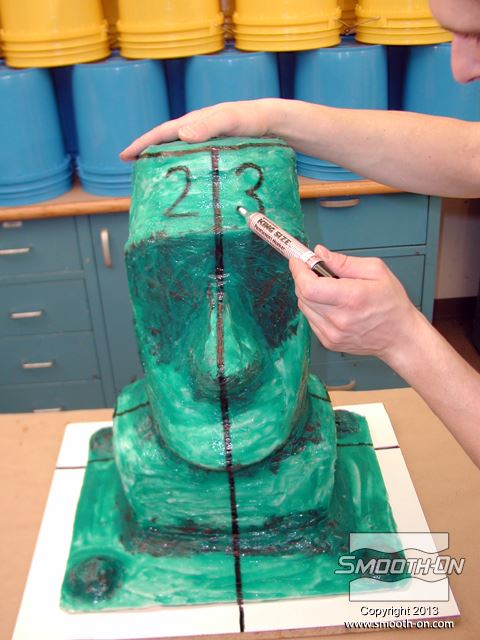

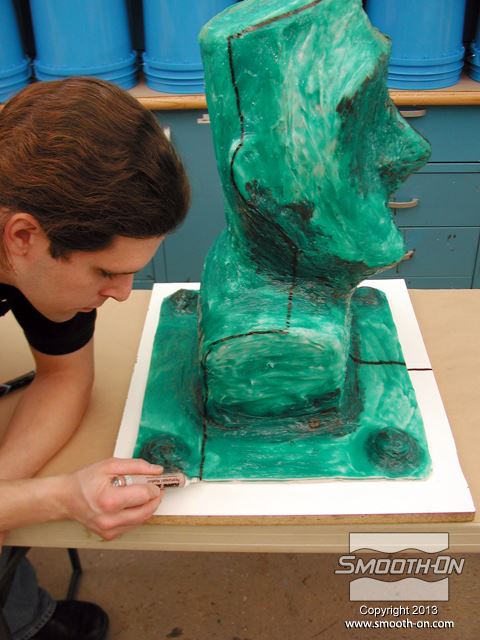

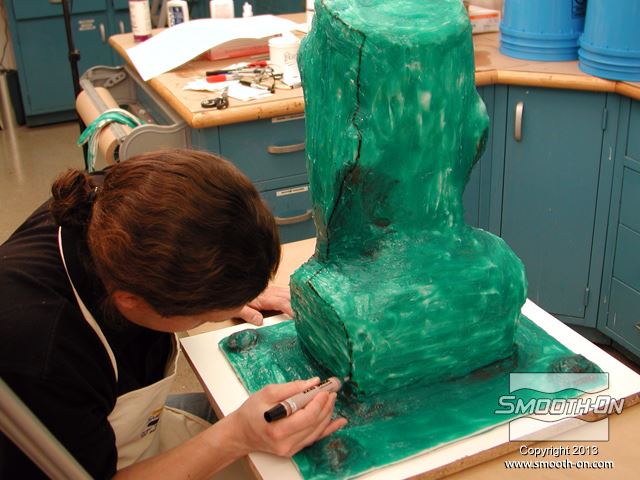

בעזרת טוש, מסמנים קו שעובר דרך הנקודות הגבוהות במודל לאורך קו ההפרדה הרצוי.
ממשיכים בסימון קווי ההפרדה על המודל.
מעיל התמיכה למודל זה יהיה מורכב מ-3 חלקים. גב המודל יהיה חלק מספר 1.
מסמנים קו הפרדה לאורך מרכז הפנים של המודל, כך שהחלק הקידמי שלו יהיה מחולק לשני חלקים נוספים.

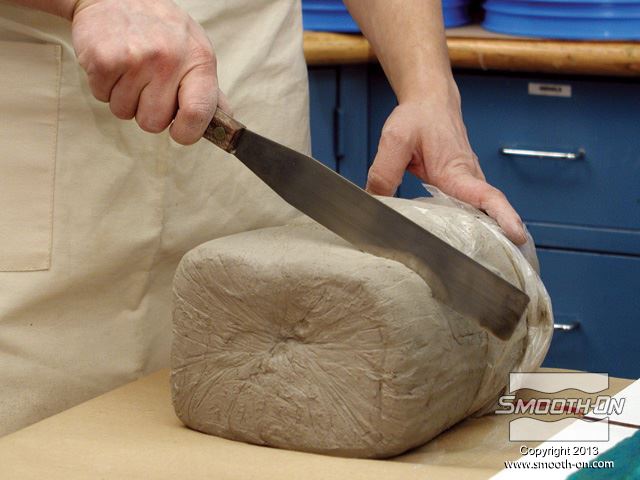

משתמשים בחימר מעצבים נטול גופרית LBT\NSP כדי ליצור "קירות הפרדה" לאורך הקווים שסימנו על המודל.

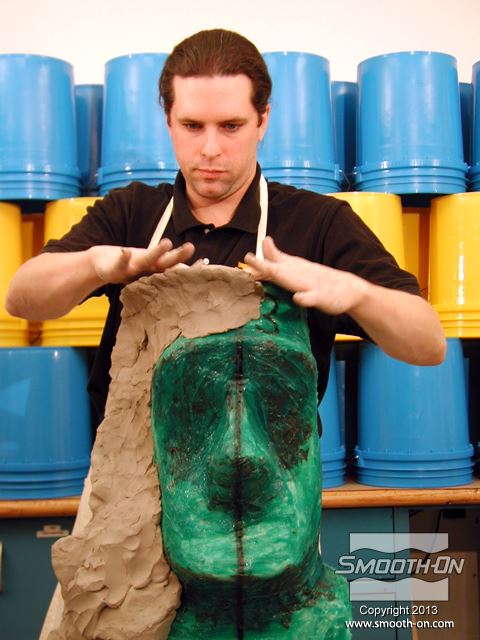

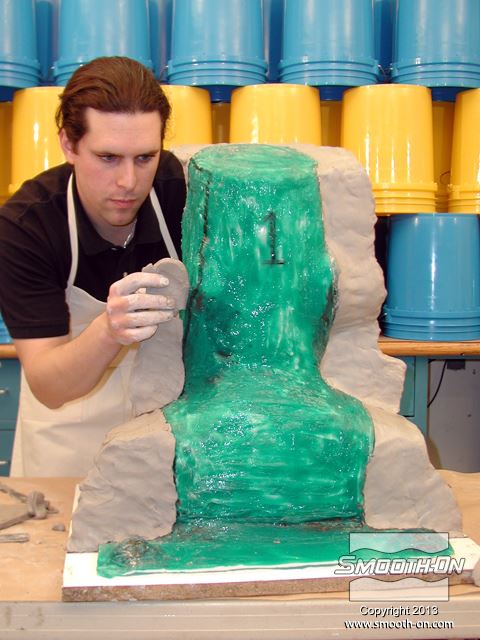

מתחילים בבנית קיר החימר כדי להפריד את חלק 1 (גב המודל) מהחלקים האחרים.
חשוב מאוד לבנות את קיר החימר רק בצד אחד של קו ההפרדה המסומן, כדי שנוכל להכין את מעיל התמיכה במיקומו המתוכנן.

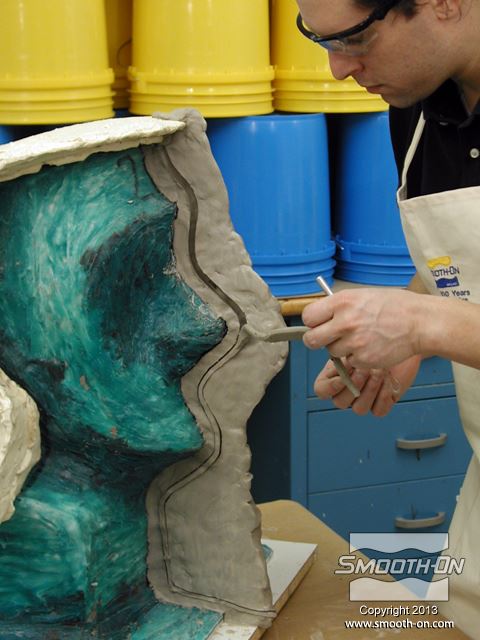

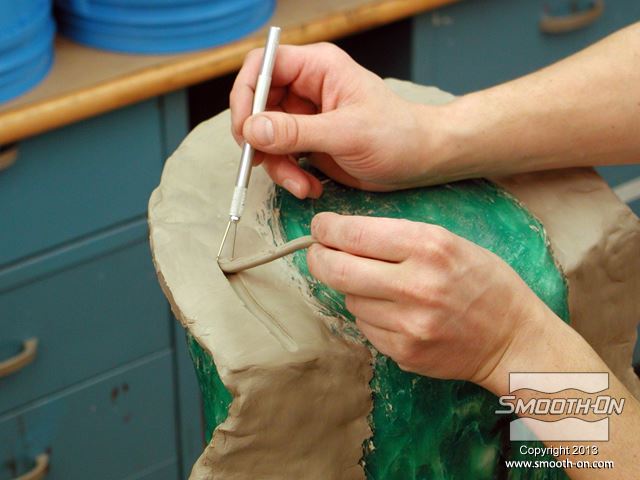

בעזרת כלים לעבודה עם חימר, יוצרים מפתחות נעילה בקיר ההפרדה שיעזרו לחלקי המעיל השונים להנעל אחד עם השני.

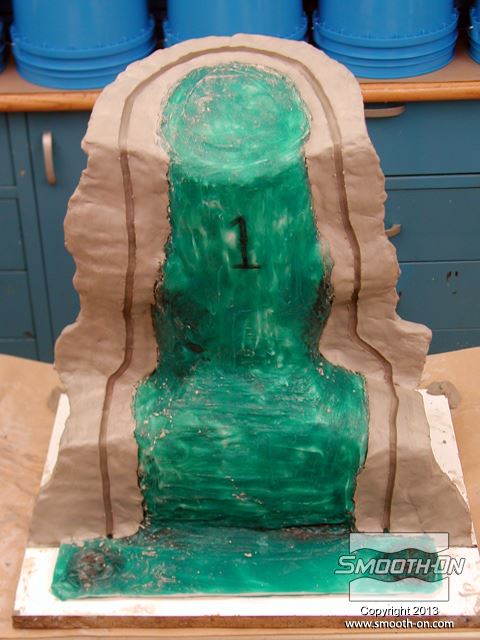

קיר ההפרדה מחימר נטול גופרית LBT/NSP מוכן.

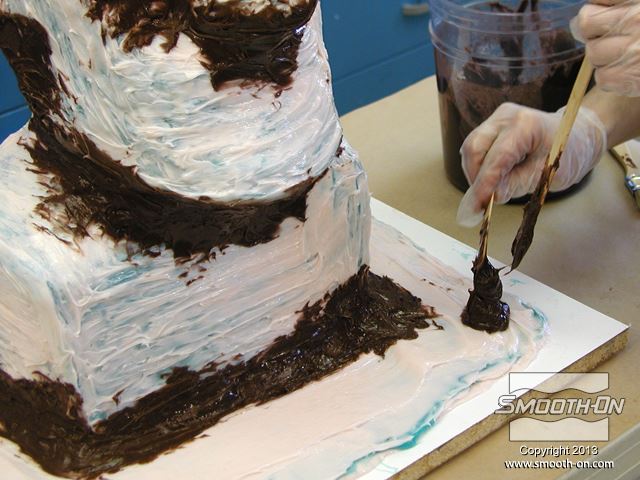

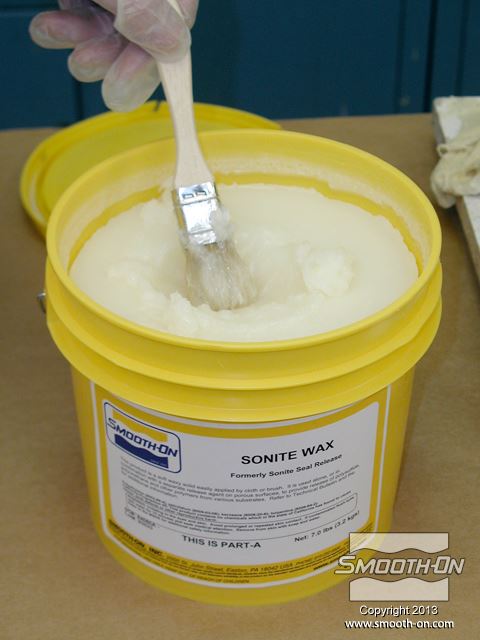

מעיל התמיכה יהיה עשוי מפוליאוריתן קשיח Plasti-Paste, שהוא חומר מאוד דביק. לכן, לפני הכנת מעיל התמיכה חשוב למרוח חומר הפרדה על בסיס וקס Sonite Wax על כל משטחי המודל ומחיצת החימר שבהם יגע הפוליאוריתן.

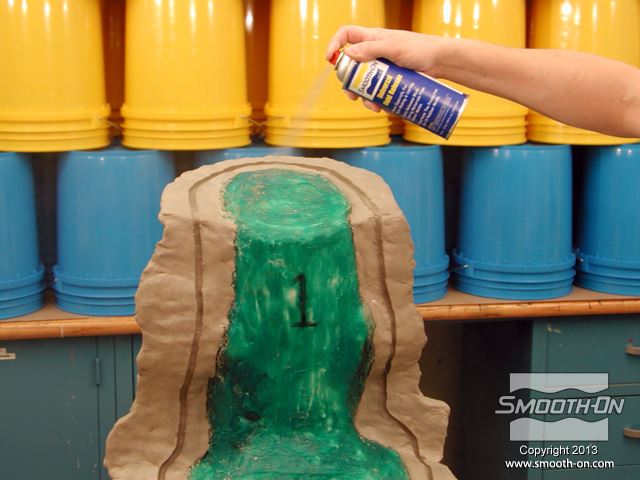

מרססים גם שכבה אחידה של חומר הפרדה לתבניות על בסיס סיליקון Universal על כל המשטחים שיבואו במגע עם הפוליאוריתן Plasti Paste.

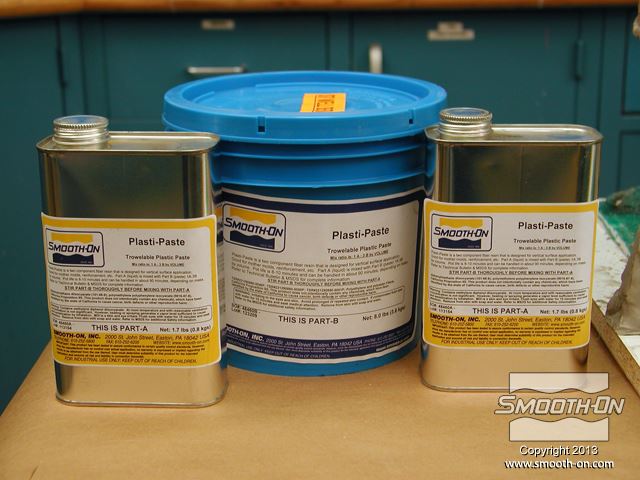

פוליאוריתן Plasti-Paste תוכנן ע"י חברת Smooth-On במיוחד בשביל לשמש כמעיל תמיכה. יחס הערבוב של החומר הוא 1A:2B לפי נפח.

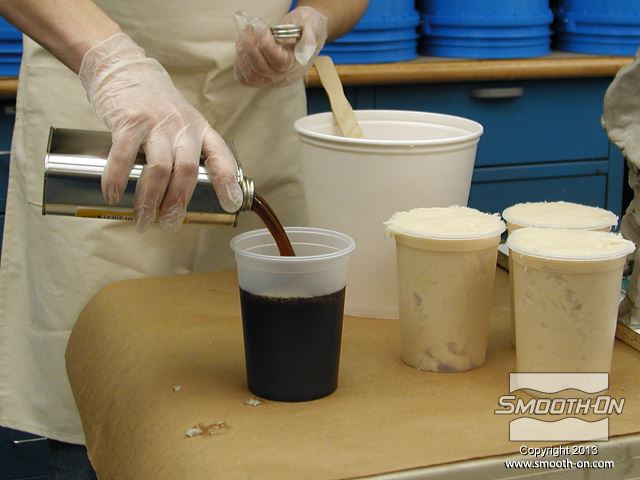

מודדים את מרכיבי הפוליאוריתן Plasti-Paste לפי יחס הערבוב (1A:2B לפי נפח).

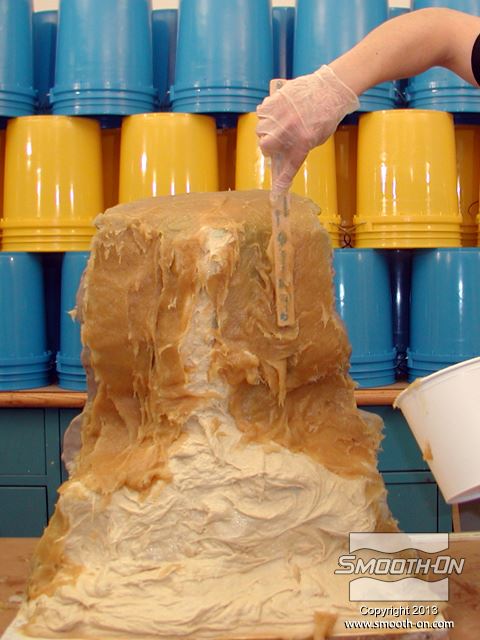

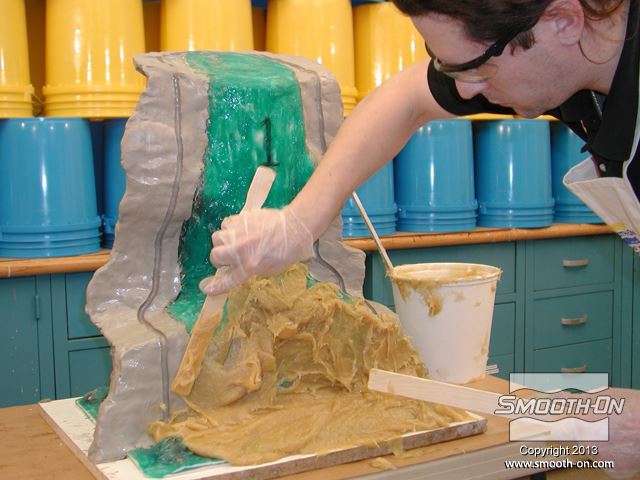

מערבבים היטב ומורחים את שכבת הפוליאורטן Pasti-Paste הראשונה.
לפוליאוריטן Plasti-Paste יש זמן עבודה קצר יחסית (כ-10 דקות). מומלץ להכין כל פעם מנה קטנה יחסית של החומר ולמרוח, בניגוד להכנת מנה אחת גדולה.

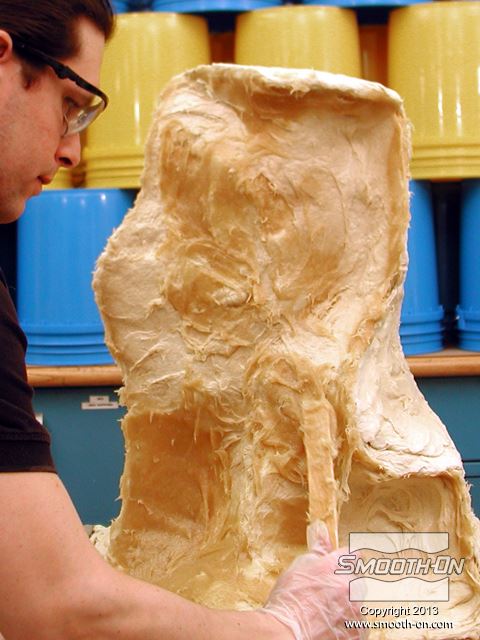

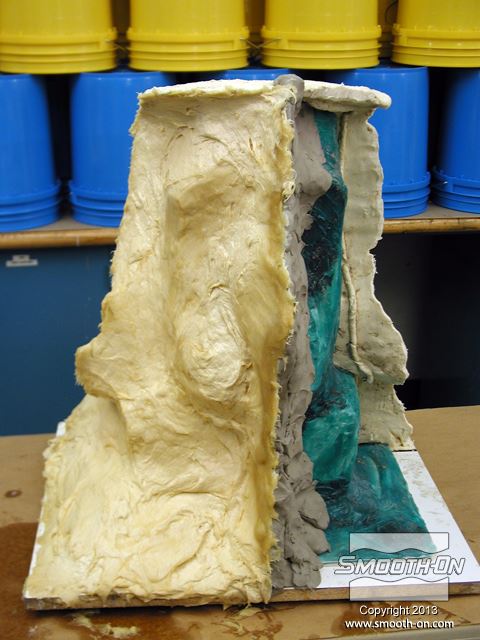

מורחים פוליאוריתן קשיח מחוזק בסיבים Plasti-Paste על המודל עד שמתקבל מעיל תמיכה בעובי של 1 ס"מ. מניחים לPlasti-Paste להתמצק לגמרי (בערך 90 דקות) לפני שממשיכים לשלב הבא.

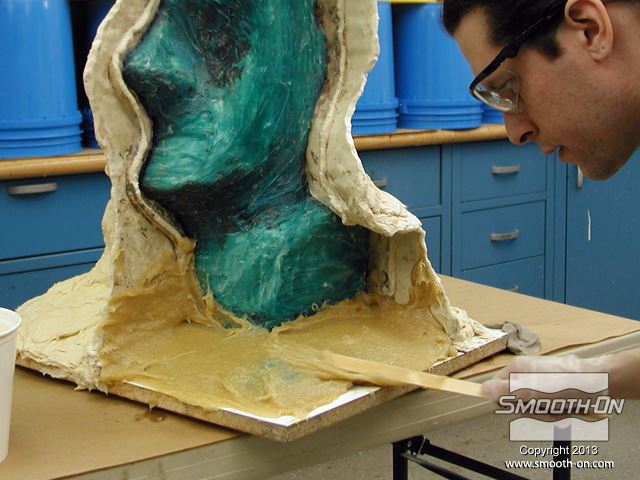

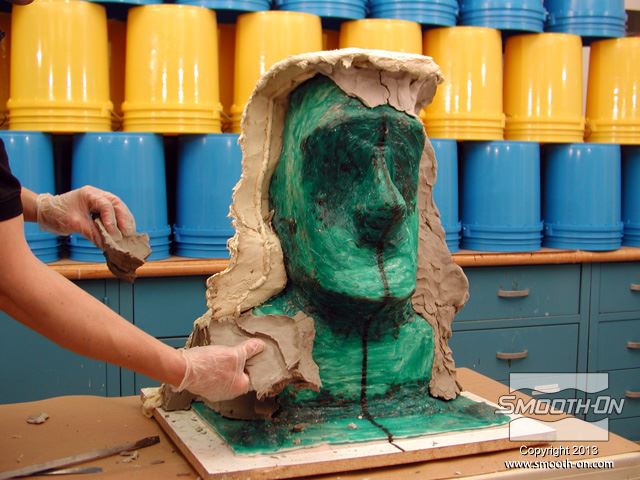

לאחר שחלק מעיל התמיכה הראשון התמצק לחלוטין, מסירים את קיר החימר.

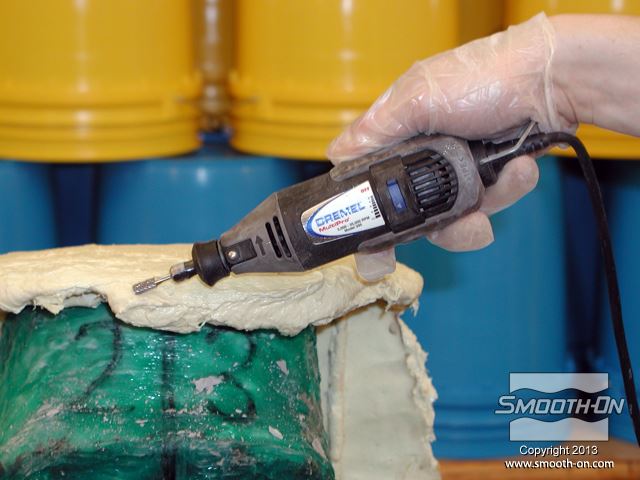

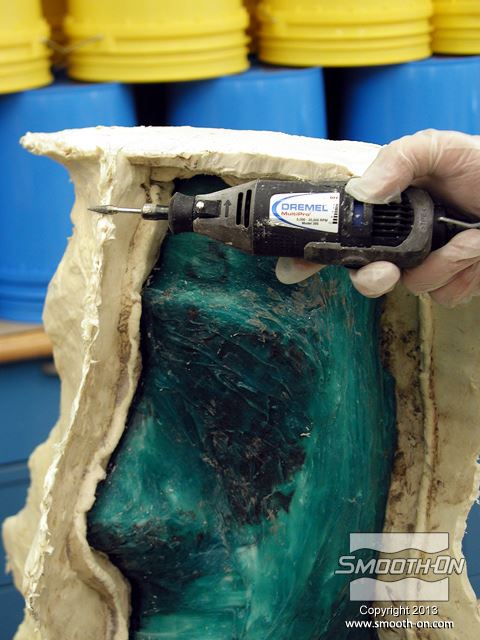

מעגלים פינות וקצוות חדים במעיל התמיכה בעזרת דרמל.

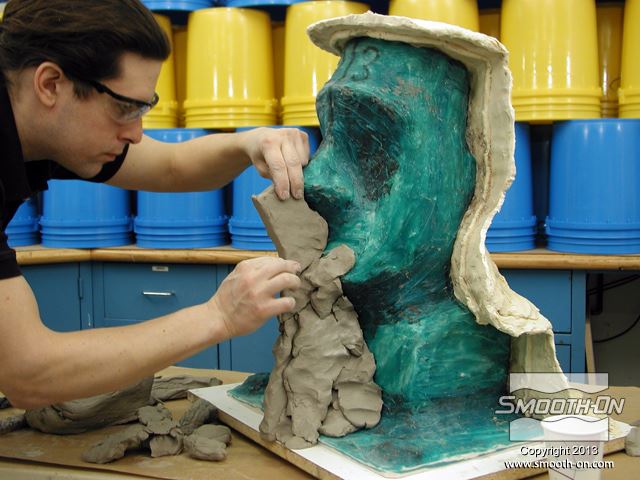

בונים קיר חימר חדש, לאורך קו הסימון שחוצה את פני המודל, כדי להפריד בין שני חצאי מעיל התמיכה.
מכינים מפתחות נעילה בחימר.

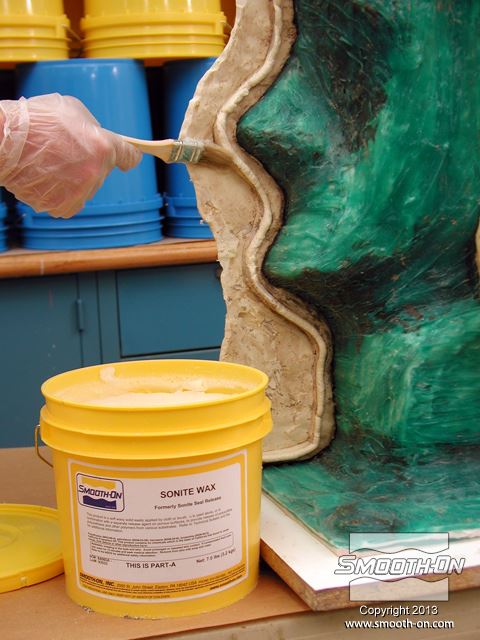

מורחים על כל המשטחים במודל ובקיר החימר חומר הפרדה Sonite Wax כדי למנוע מהפוליאוריתן Plasti-paste להדבק לעצמו.

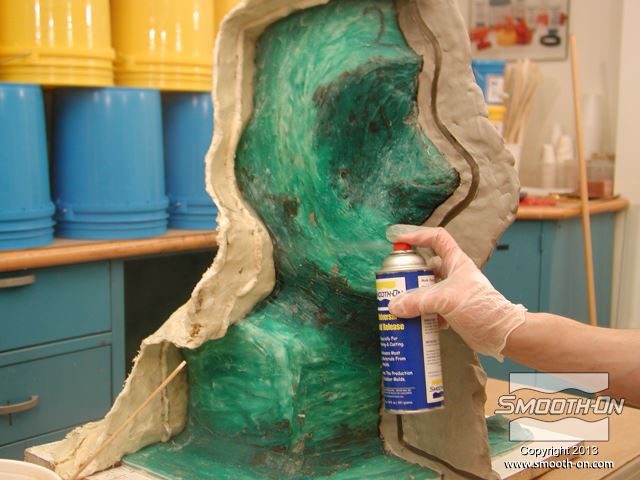

מרססים גם שכבה אחידה של חומר הפרדה Universal על כל המשטחים שיבואו במגע עם הפוליאוריתן Plasti Paste.

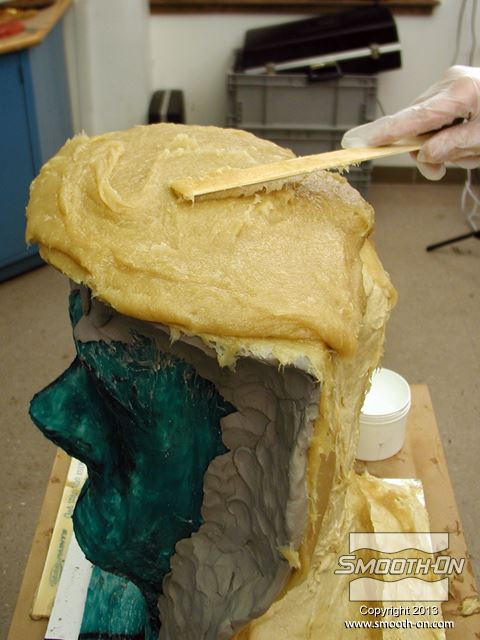

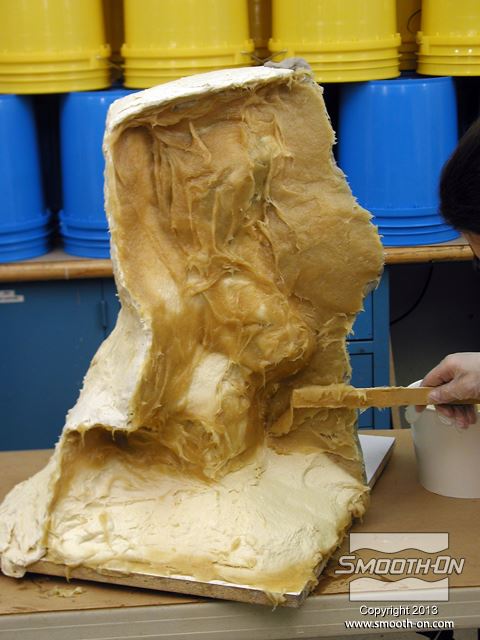

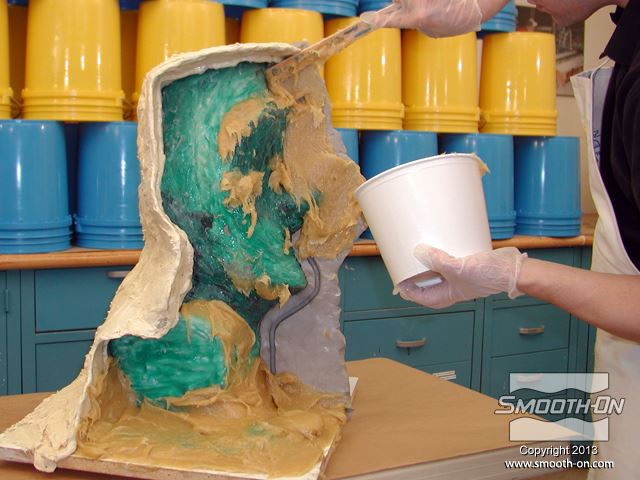

מערבבים ומורחים שכבה של פוליאוריטן קשיח Plasti-Paste על אזור 2 (אחד מחצאי הפנים).
ממשיכים למרוח את הפוליאוריתן Plasti-Paste עד שמתקבל עובי של 1 ס"מ.
לאחר שמגיעים למעיל תמיכה בעובי 1 ס"מ, מניחים לפוליאוריתן plasti-paste להתמצק במשך כ90 דקות לפני שממשיכים.

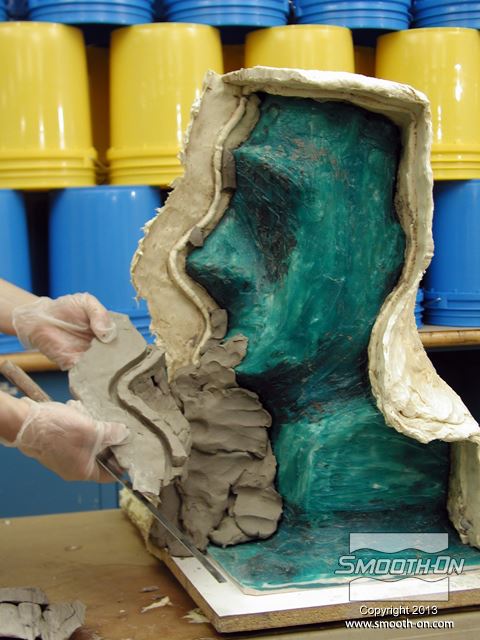

לאחר שאזור 2 של מעיל התמיכה התמצק לגמרי מסירים את קיר החימר.
מעגלים פינות וקצוות חדים במעיל התמיכה בעזרת דרמל.

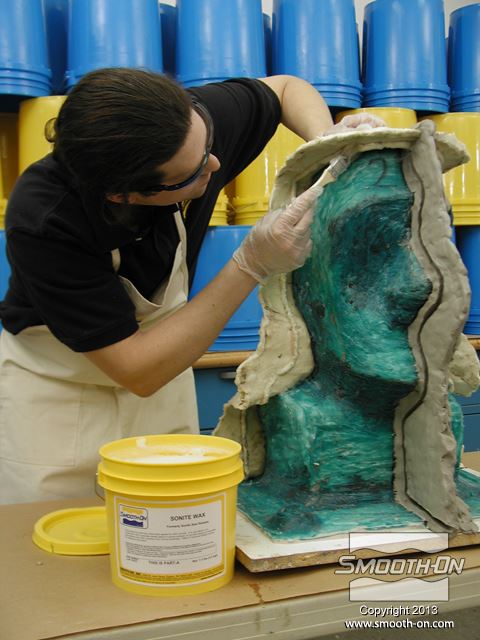

מורחים על כל המשטחים במודל ובקיר החימר חומר הפרדה וקס משחתי - Sonite Wax כדי למנוע מהפוליאוריתן Plasti-paste להדבק לעצמו.

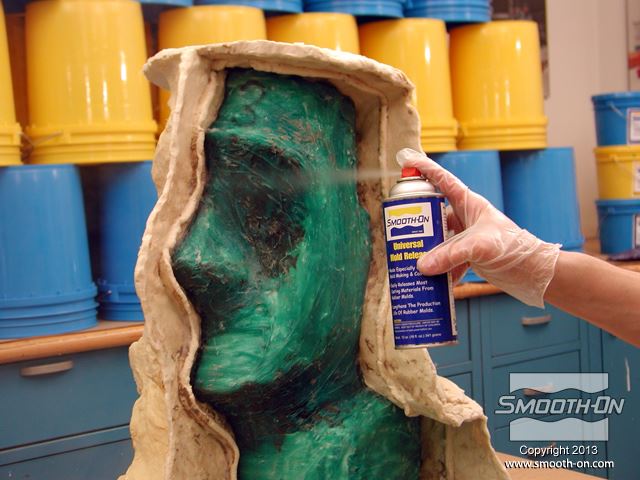

מרססים גם שכבה אחידה של חומר הפרדה סיליקוני Universal על כל המשטחים שיבואו במגע עם הפוליאוריתן Plasti Paste.
מערבבים ומורחים שכבה של פוליאוריטן קשיח Plasti-Paste על אזור 3 (חצי הפנים שני).
בונים מעיל תמיכה מהפוליאוריתן הקשיח Plasti-Paste בעובי 1 ס"מ, מניחים לפוליאוריתן plasti-paste להתמצק במשך כ90 דקות לפני שממשיכים.

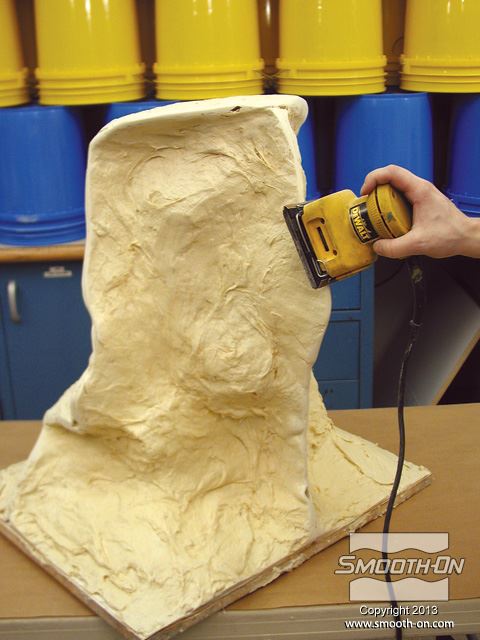

במידה וקיימים קצוות עבים או לא אחידים מומלץ לשייף אותם ולהחליק את מעיל התמיכה כדי שיהיה יותר נוח לעבודה איתו.

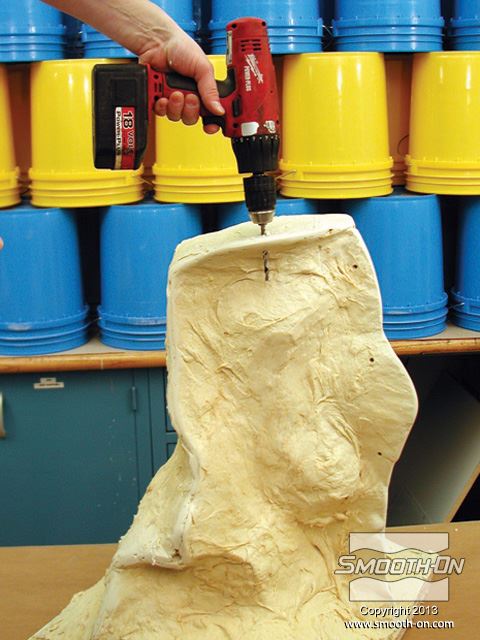

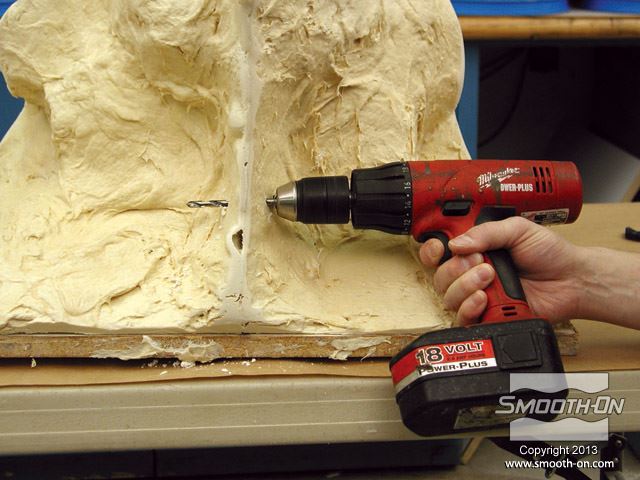

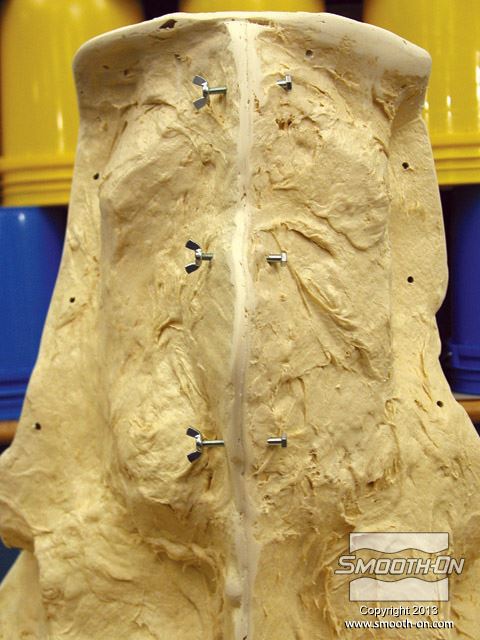

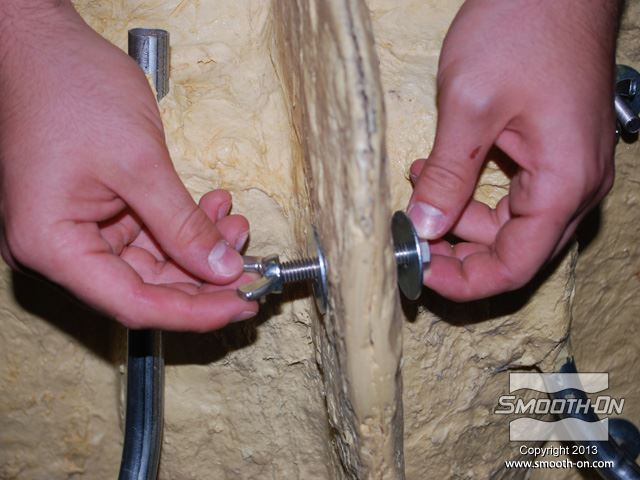

ניתן להשתמש בברגים כדי לנעול את חלקי מעיל התמיכה אחד לשני. מתחילים בקדיחת חורים בין החלקים.
ניתן להשתמש בברגים גם בחלקו העליון של מעיל התמיכה.
מעיל התמיכה מוכן לנעילה.
מפרידים את חלקי מעיל התמיכה כדי להוציא את המודל המקורי.

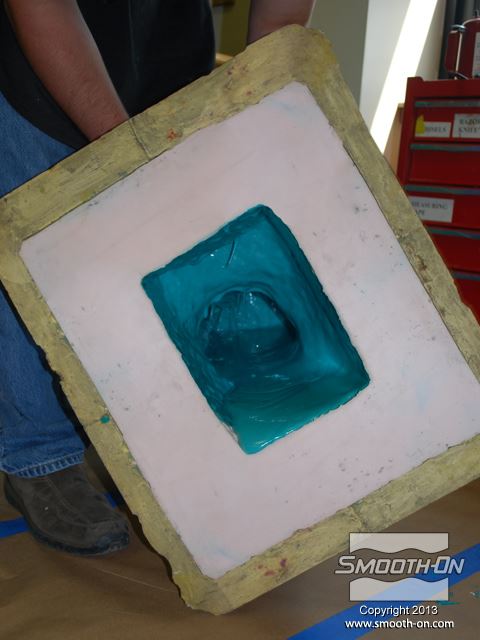

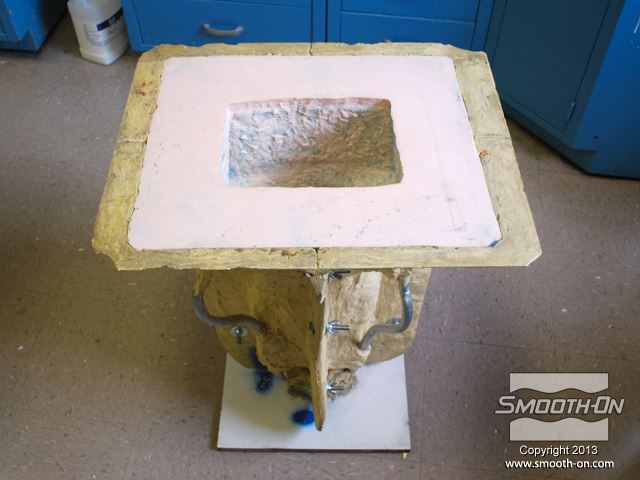

חלל התבנית המוכן ליציקה. במקרה זה החומר בו משתמשים הוא פוליאוריתן מוקצף גמיש FlexFoam-iT® X, כדי ליצור העתק קל מאוד של המודל המקורי.
קצפי הפוליאוריתן של Smooth-On, כמו סדרת FlexFoam-iT וסדרת Foam-iT®, מתפשטים ומעתיקים פרטים וממלאים את כל החללים בתבנית באופן האידיאלי כאשר מספקים להם לחץ נגדי. כדי לייצר לחץ נגדי להתפשטות החומר ניתן לסגור את פתח התבנית בעזרת קרש בזמן שהחומר מתפשט.

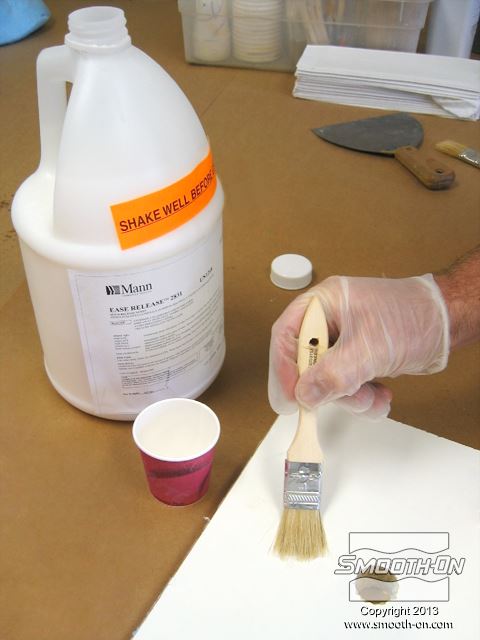

קודחים מעט חורים בלוח המכסה כדי לאפשר למעט חומר לצאת וכך לשחרר מעט את הלחץ. חשוב: מורחים שכבה נדיבה של חומר הפרדה על בסיס וקס נוזלי Ease Release® 2831 על לוח המכסה (גם לתוך החורים בו) כדי לאפשר את שחרור קצף הפוליאוריתן מלוח המלאמין.

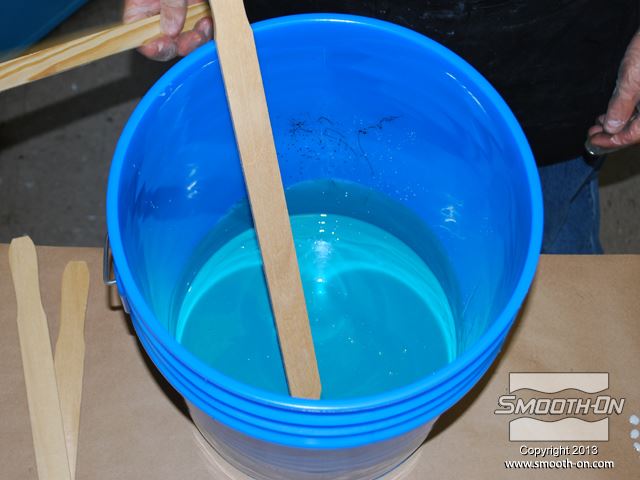

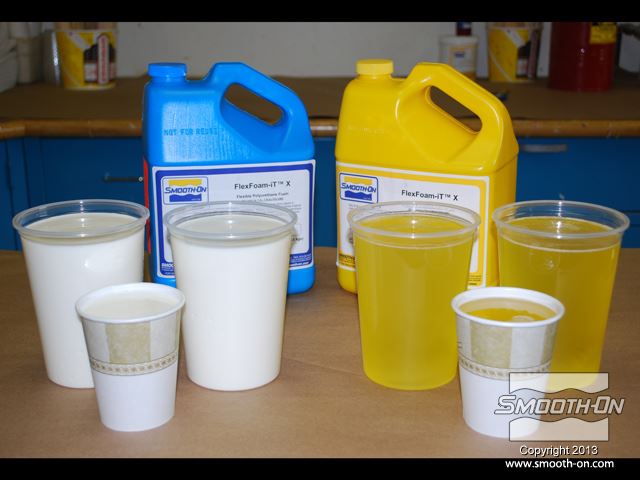

מודדים את מרכיבי ה קצף הפוליאוריתן הגמיש FlexFoam-iT® X ביחס ערבוב של 1:1 לפי נפח.
שופכים את המקשה למיכל ערבוב גדול יותר.
מוסיפים צבע SO-Strong ירוק למקשה של הקצף פוליאוריטן הגמיש FlexFoam-iT® X.
מערבבים ביסודיות את המקשה ופיגמנט לפוליאוריטן הSO-Strong עד שמתקבל צבע אחיד ורק לאחר מכן מוסיפים למיכל הערבוב את גם את הבסיס.
מוסיפים למקשה הצבוע את הבסיס.

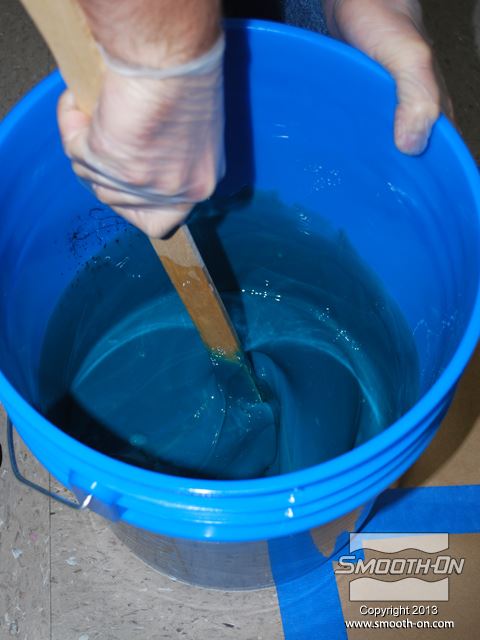

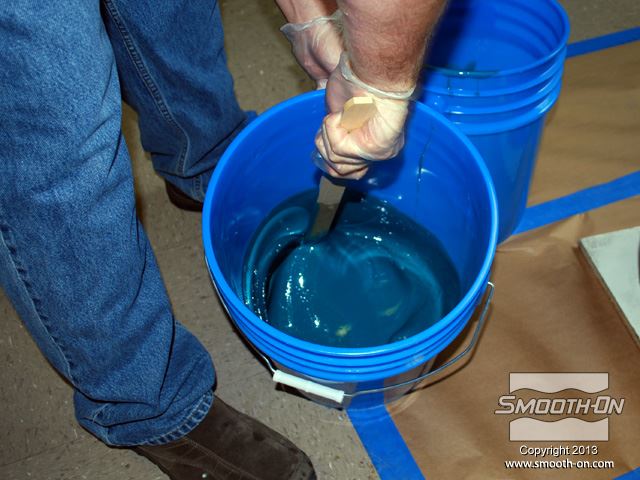

מערבבים במהירות אך ביסודיות את מרכיבי ה קצף פוליאוריטן הגמיש FlexFoam-iT® X. מגרדים את החומר מתחתית ומצדדיו של מיכל הערבוב. תזכורת חשובה: זמן העבודה של קצף FlexFoam-iT® X הוא 50 שניותFlexFoam-iT® X ולכן חשוב לעבוד מהר!
עבור תוצאות אידאליות מבצעים ערבוב כפול. מתחילים בהעברת התערובת למיכל שני.
ממשיכים לערבב במיכל השני עד שצבע תערובת הפוליאוריתן FlexFoam-iT® X אחיד לגמרי.

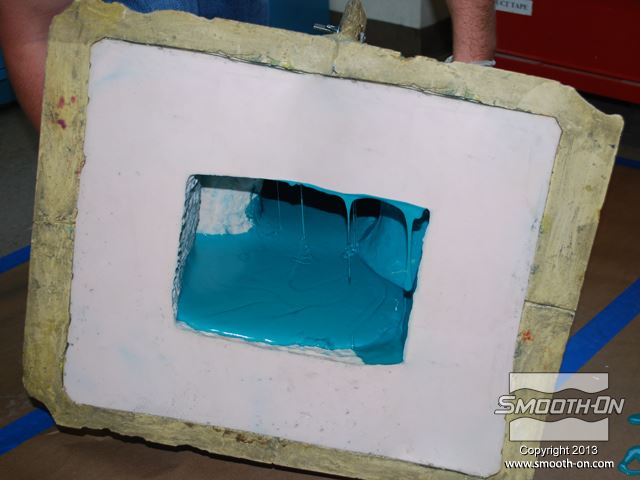

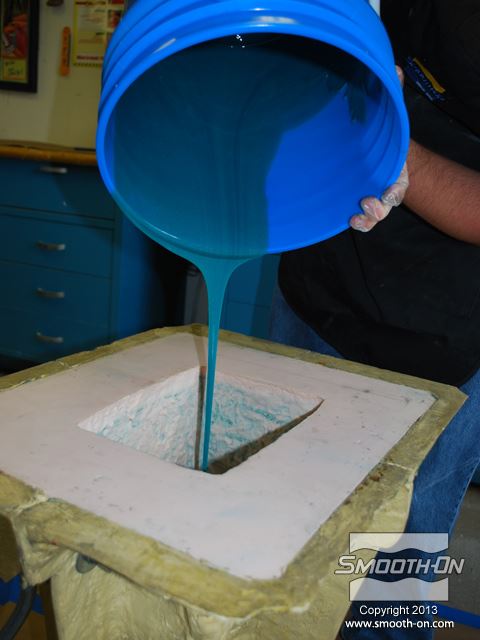

שופכים את תערובת קצף הפוליאוריתן הגמיש FlexFoam-iT® X אל תוך התבנית.

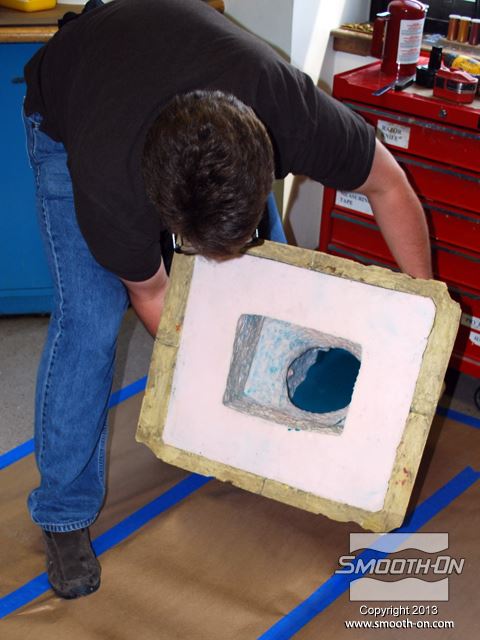

טיפ: גלגול התבנית יעזור להבטיח שהפוליאוריתן מוקצף גמיש FlexFoam-iT® X יכסה כראוי את כל איזורי התבנית.
מניחים לחומר לזרום עד לקצה חלל התבנית לפני שממשיכים לגלגל את התבנית על הפאה הבאה.

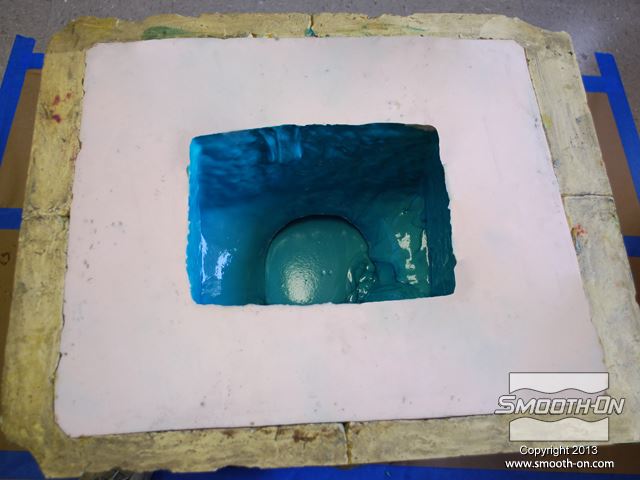

ממשיכים לגלגל את התבנית עד שכל המשטחים הפנימיים של התבנית מכוסים בפוליאורתן גמיש מוקצף- FlexFoam-iT® X.
ברגע שקצף הפוליאוריתן גמיש FlexFoam-iT® X מתחיל להתפשט מחזירים את התבנית למצב אנכי ומניחים לקצף לעלות.

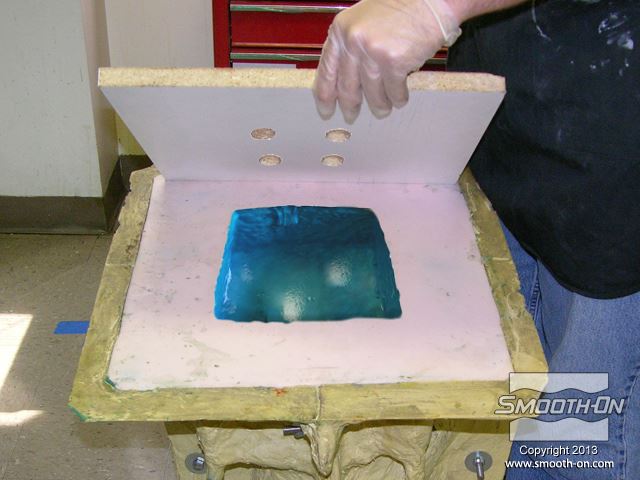

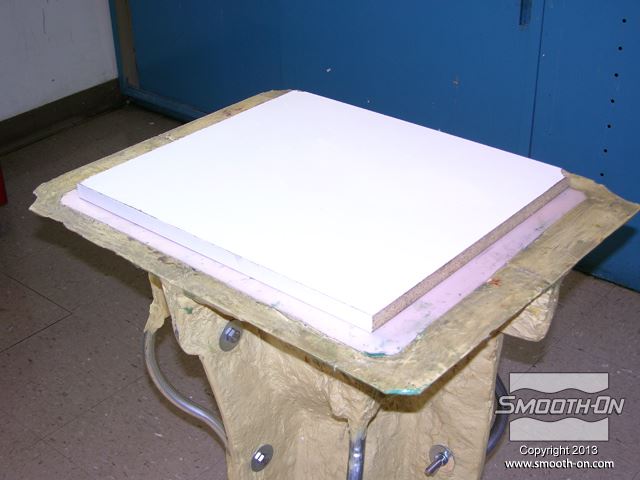

מכסים את פתח התבנית בלוח המכסה שהוכן מראש.

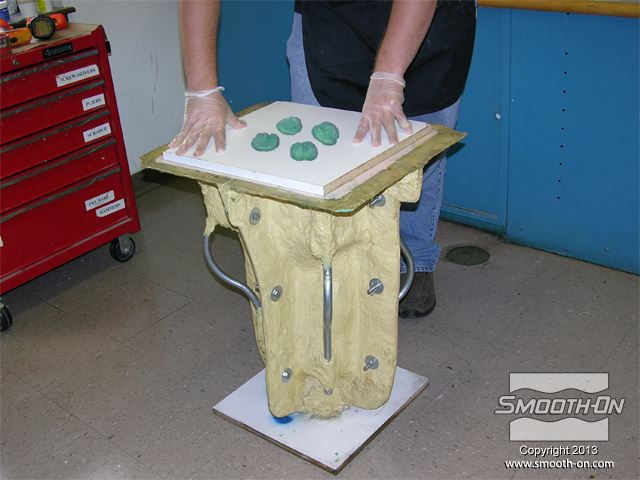

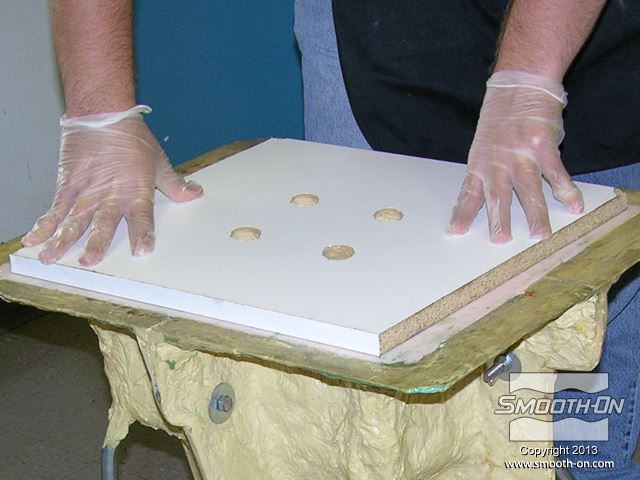

ממקמים את לוח הבסיס מעל מרכז חלל התבנית ולוחצים אותו כדי לספק לחץ נגדי לקצף העולה שעלול להזיז את המכסה ממקומו. במקרה שצפוי לחץ חזק במיוחד מומלץ לנעול את לוח המכסה בעזרת רצועות.
קצף פוליאוריטן FlexFoam-iT® X מתפשט לנפח הגדול פי 6 מנפחו המקורי ומתקבל קצף בצפיפות 0.16 גרם/סמ"ק. מניחים לעודף קצף לצאת מהחורים בלוח המכסה וליצור "ראשי פטריות" מעל הלוח.

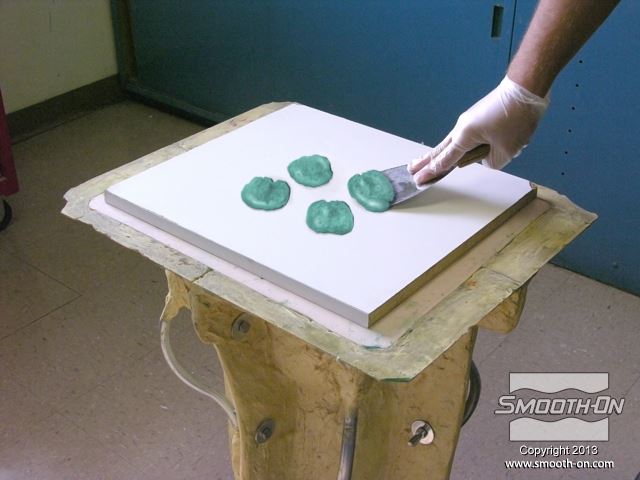

בעזרת שפכטל, מסירים עודף קצף פוליאוריתן גמיש FlexFoam-iT® X מלוח המכסה. לאחר מכן, מסירים את הלוח מהתבנית.

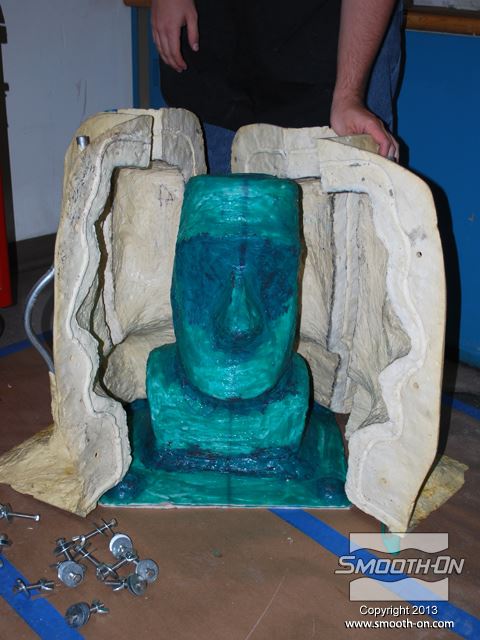

לאחר כשעתיים ה פוליאוריתן מוקצף גמיש FlexFoam-iT® X מתמצק לגמרי. כעת אפשר לחלות את היציקה מהתבנית. מתחילים בפתיחת הברגים שנועלים את חלקי מעיל התמיכה.

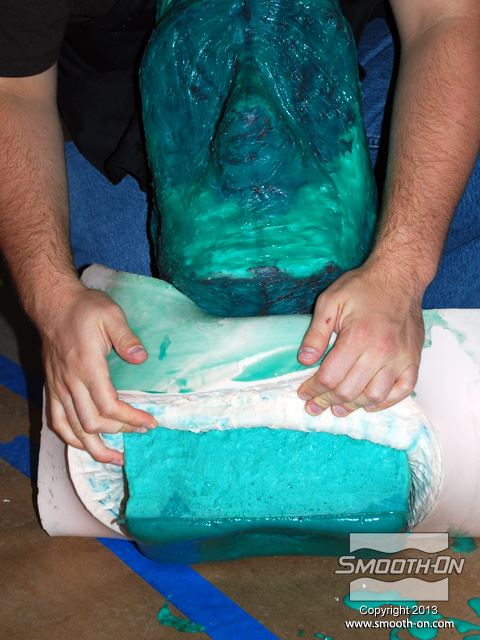

מתחילים בהסרת תבנית הסיליקון Dragon Skin 10 Fast מהיציקה ע"י גלגול הקצה שלה מעל בסיס היציקה.
ממשיכים למתוח ולגלול את תבנית סיליקון הDrago Skin בעדינות מעל הנקודות הגבוהות במודל.

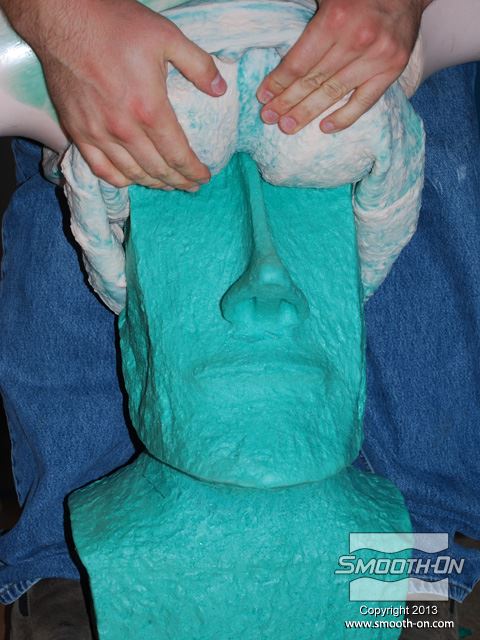

בסופו של דבר הופכים לגמרי את תבנית הסיליקון הרך Dragon Skin 10 Fast כדי לחלוץ את יציקת קצף הפוליאוריתן הגמיש FlexFoam-iT® X. סיליקון Dragon Skin הוא אחד מסוגי הסיליקון היחידים שהם גם חזקים מספיק וגם גמישים מספיק כדי לשמש בסוג חליצה כזה (בו הופכים את התבני

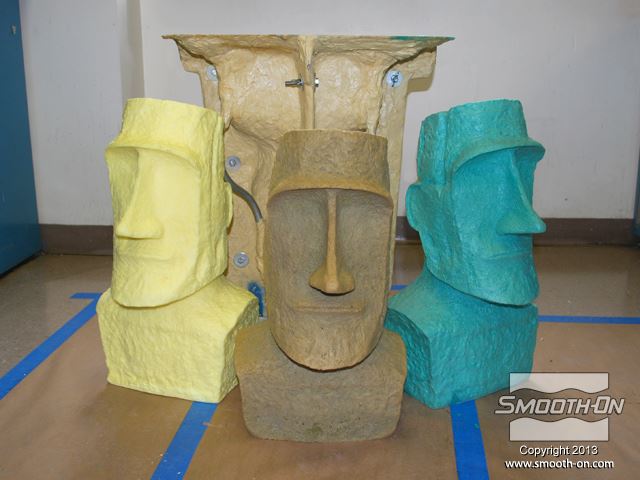

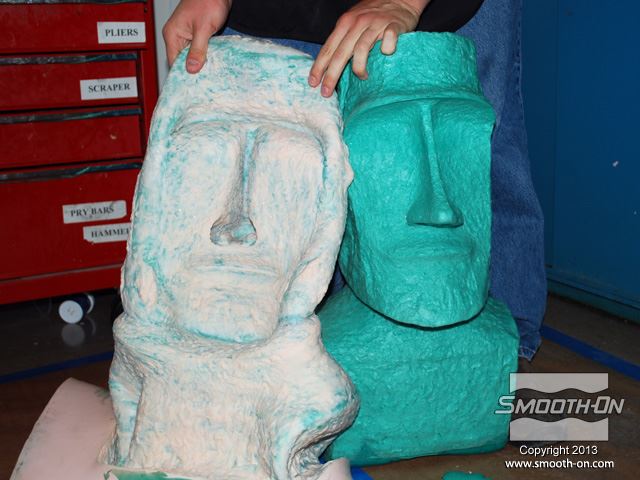

יציקת קצף הפוליאוריתן הגמיש FlexFoam-iT® X היא העתק מושלם וקל יותר של המודל המקורי. תבנית הסיליקון הגמיש Dragon Skin 10 Fast העתיקה את פרטי המודל במדוייק וניתן להשתמש בה כדי ליצור יציקות נוספות רבות!
