טכניקות הכנת תבנית מתקדמות: תבנית שני חצאים וליבה - הכנת בקבוק דמוי זכוכית שביר בעזרת פוליאוריתן קשיח שקוף ושביר -SMASH!
![](/Cermat2013/UploadFiles/PGallery/7194.jpg)

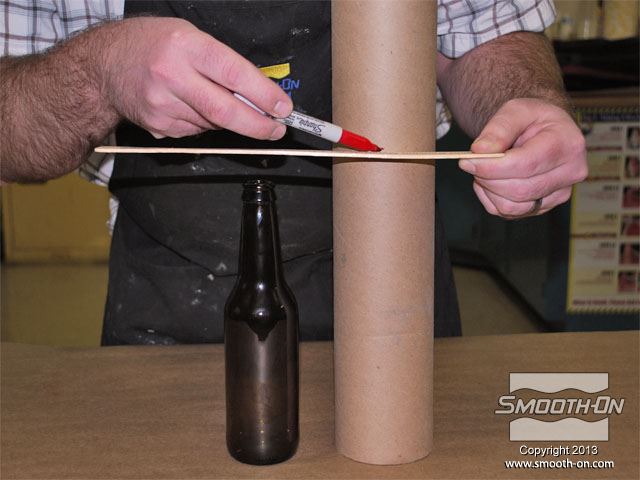

המודל המקורי הוא בקבוק בירה מזכוכית, ללא התווית. מכינים מסגרת לתבנית הסיליקון מגליל קרטון. מסמנים על הקרטון קו בגובה 2.5 ס"מ מעל ראש הבקבוק.
![](/Cermat2013/UploadFiles/PGallery/7195.jpg)

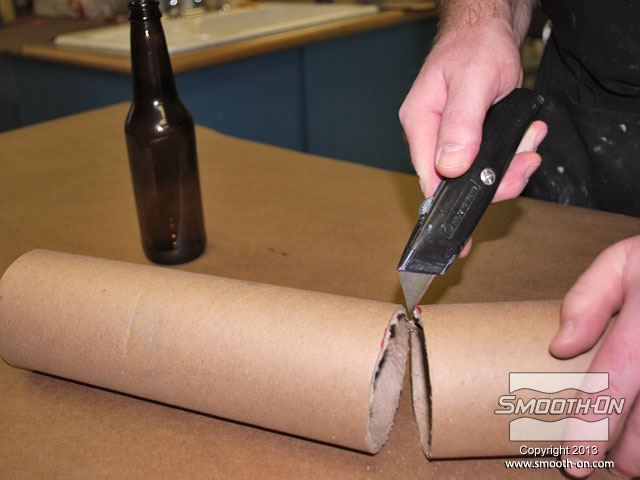

חותכים את הקרטון בעזרת סכין יפנית לאורך הקו.
![](/Cermat2013/UploadFiles/PGallery/7196.jpg)

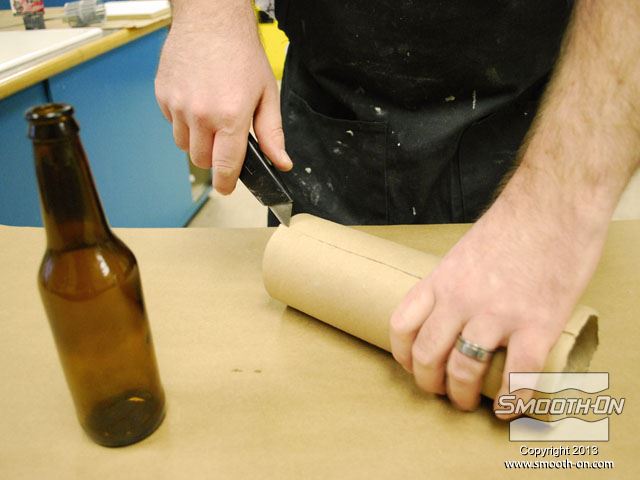

חותכים את גליל הקרטון לאורכו כדי שיהיה אפשר לפתוח אותו.
![](/Cermat2013/UploadFiles/PGallery/7197.jpg)

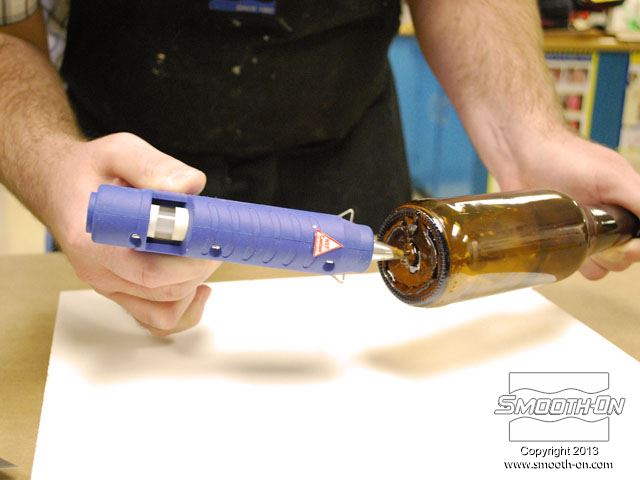

מדביקים את בקבוק הזכוכית ללוח מלאמין בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/7198.jpg)

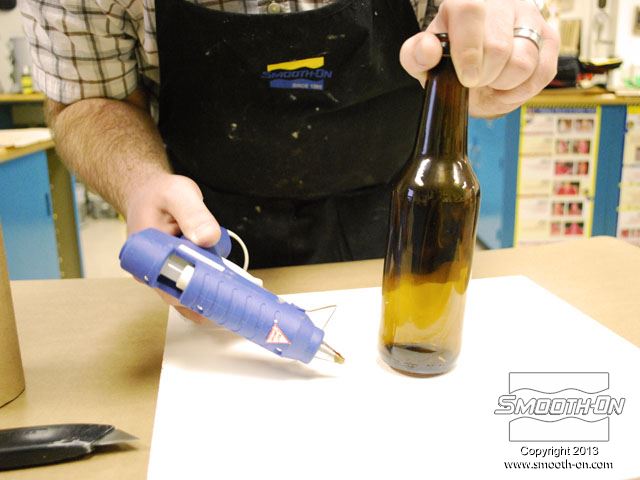

מחזיקים את הבקבוק במקומו עד שהדבק מתקרר.
![](/Cermat2013/UploadFiles/PGallery/7199.jpg)

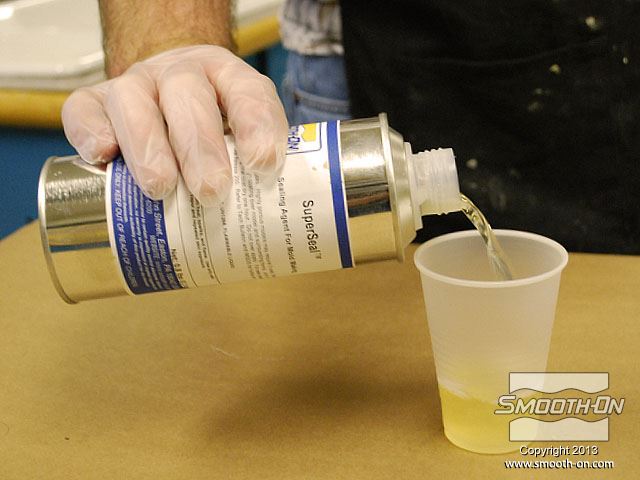

לפני יציקת סיליקון לגליל יש לאטום אותו. שופכים חומר אטימה Superseal לכוס פלסטיק.
![](/Cermat2013/UploadFiles/PGallery/7200.jpg)
מורחים את חומר האטימה Superseal על החלק הפנימי של גליל הקרטון.
![](/Cermat2013/UploadFiles/PGallery/7201.jpg)

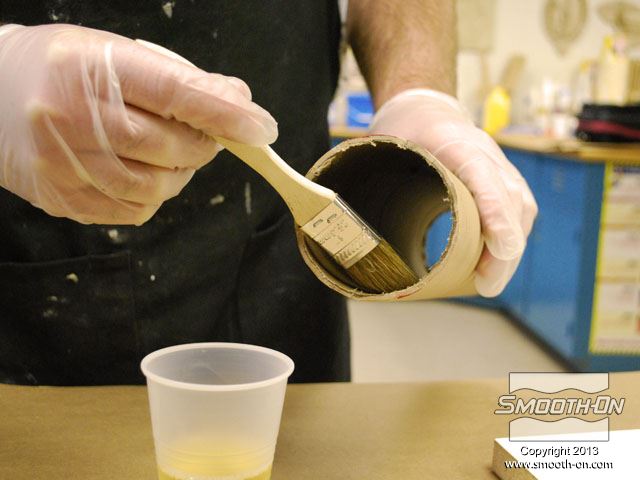

עבור השלב הבא, משתמשים בחימר נטול גופרית LBT/NSP.
![](/Cermat2013/UploadFiles/PGallery/7202.jpg)

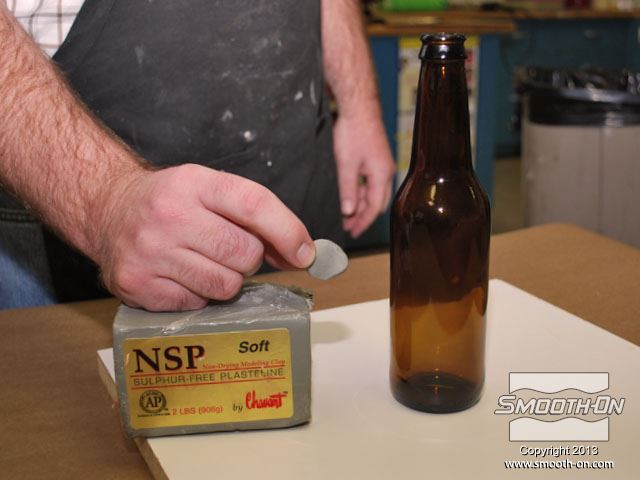

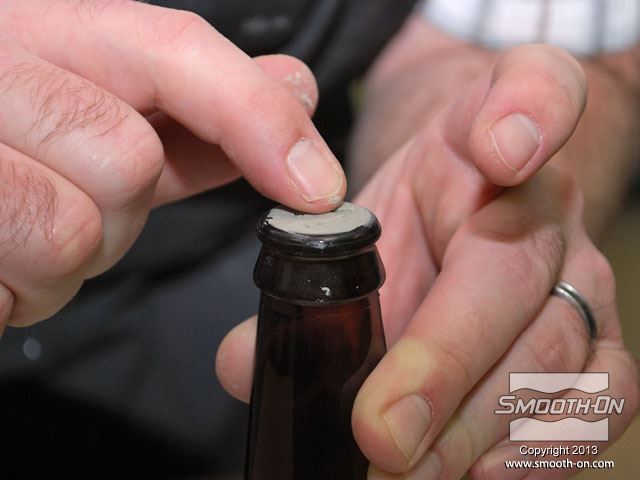

מכינים סתימה לפקק הבקבוק מהחימר, כדי למנוע מחומר לזרום פנימה.
![](/Cermat2013/UploadFiles/PGallery/7203.jpg)

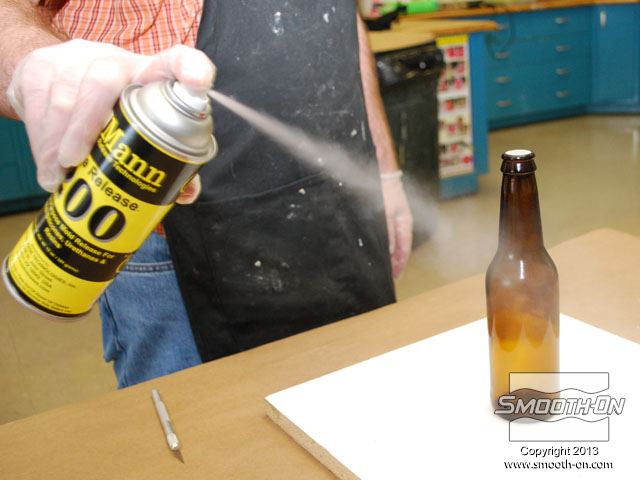

חשוב - גומי סיליקון נדבק לזכוכית. יש לרסס חומר הפרדה Ease Release 200 על הבקבוק לפני הכנת תבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/7204.jpg)

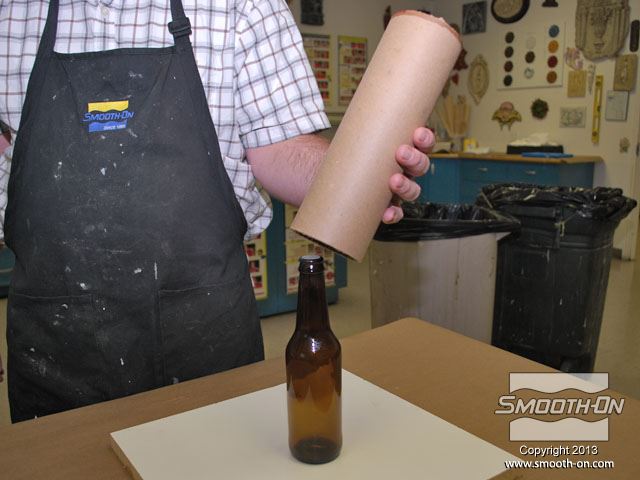

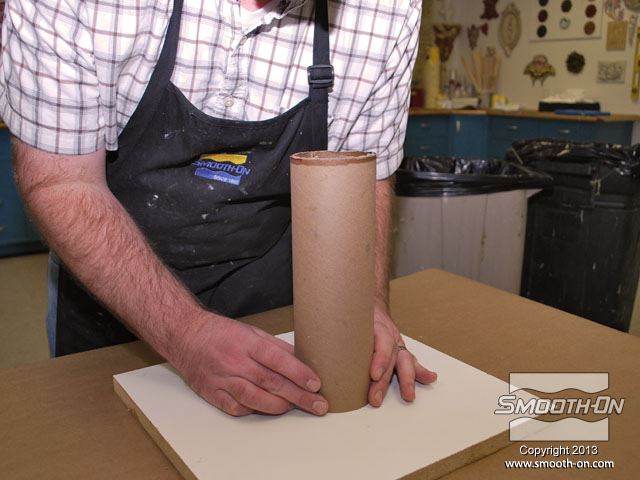

מניחים את גליל הקרטון מסביב לבקבוק הזכוכית.
![](/Cermat2013/UploadFiles/PGallery/7205.jpg)
מוודאים שהבקבוק ממורכז בתוך הגליל כדי שתתקבל תבנית בעלת עובי דופן אחיד.
![](/Cermat2013/UploadFiles/PGallery/7206.jpg)
מדביקים את גליל הקרטון ללוח המלאמין בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/7207.jpg)

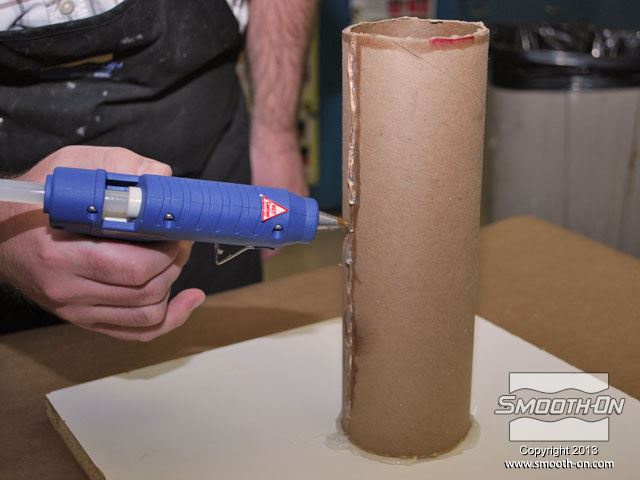

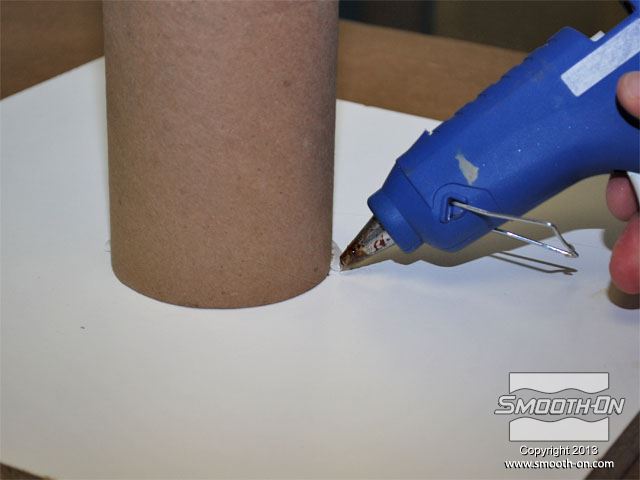

אוטמים בעזרת דבק חם את החתך לאורך הגליל.
![](/Cermat2013/UploadFiles/PGallery/7208.jpg)

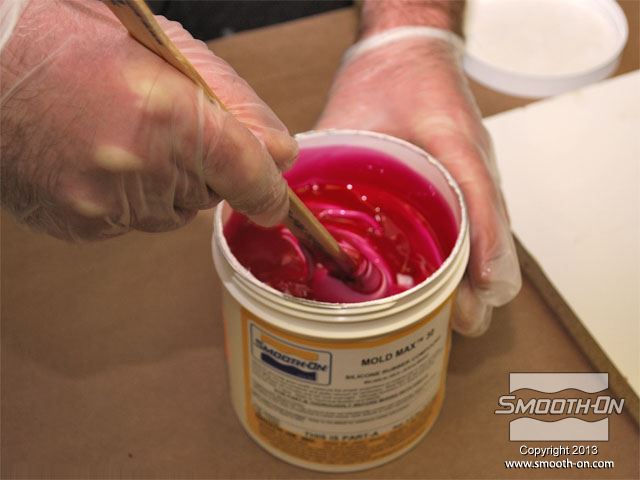

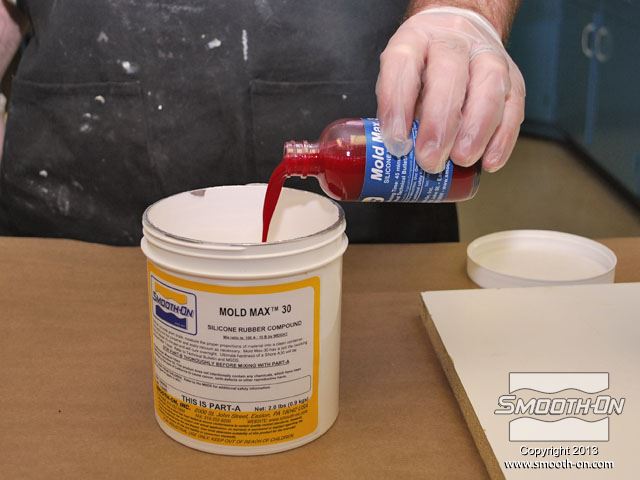

מכינים את התבנית מ גומי סיליקון Mold Max 30. לפני ערבוב הבסיס עם המקשה יש לערבב את המקשה לבדו.
![](/Cermat2013/UploadFiles/PGallery/7209.jpg)
לאחר מכן, מערבבים את המקשה עם הבסיס.
![](/Cermat2013/UploadFiles/PGallery/7210.jpg)

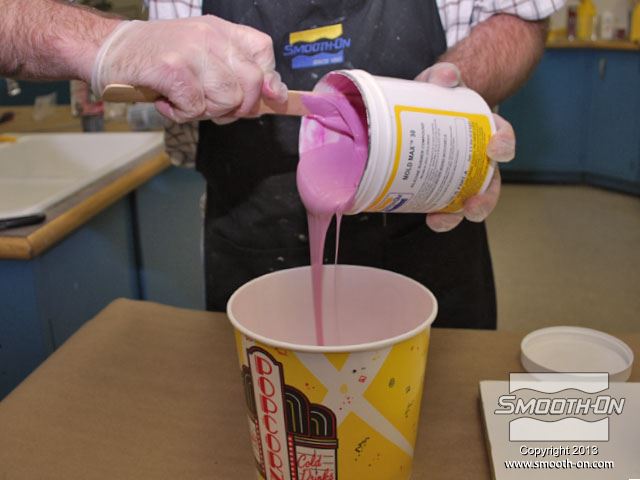

שופכים את ה סיליקון ליציקה המעורבב אל דלי ערבוב נקי. עושים ערבוב ומזיגה כפולה של החומר לפני שפיכתו אל גליל הקרטון.
![](/Cermat2013/UploadFiles/PGallery/7211.jpg)

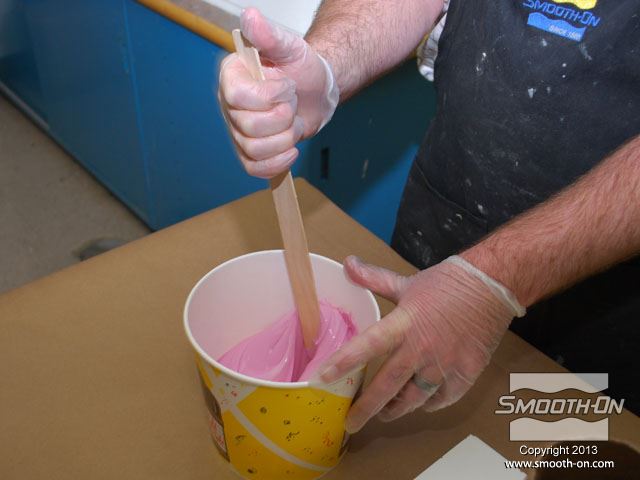

מערבבים את ה סיליקון נוזלי Mold Max 30 בעזרת מקל ערבוב חדש.
![](/Cermat2013/UploadFiles/PGallery/7212.jpg)

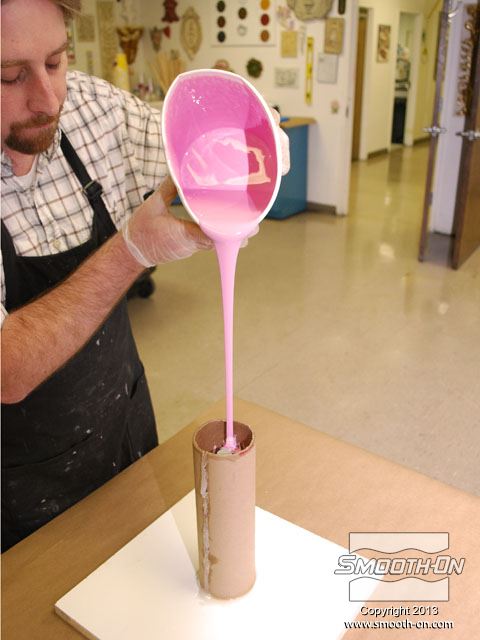

שופכים את החומר בזרם חלש אל גליל הקרטון, על הבקבוק, עד לגובה של כ1.5 ס"מ מעל לראש הבקבוק.
![](/Cermat2013/UploadFiles/PGallery/7213.jpg)

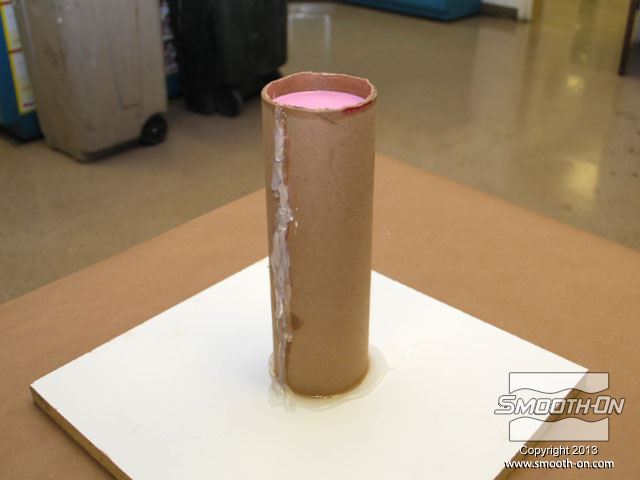

מניחים ל סיליקון לתבניות Mold Max 30 להתמצק במשך הלילה.
![](/Cermat2013/UploadFiles/PGallery/7214.jpg)
לאחר שהסיליקון התמצק מסירים את הדבק החם מהחתך האורכי שבגליל הקרטון.
![](/Cermat2013/UploadFiles/PGallery/7215.jpg)

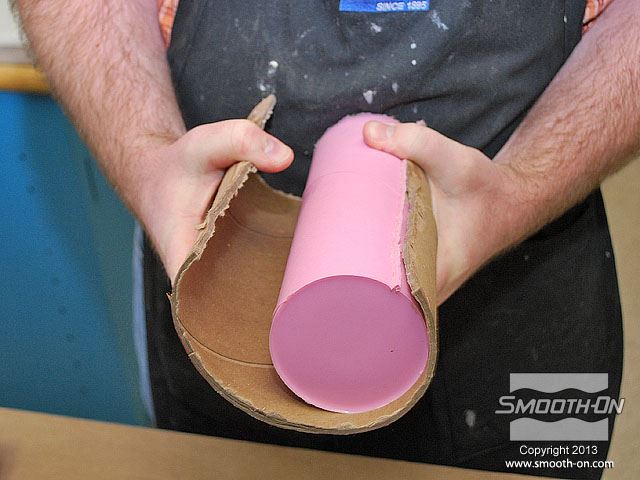

פותחים את גליל הקרטון וחושפים את תבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/7216.jpg)

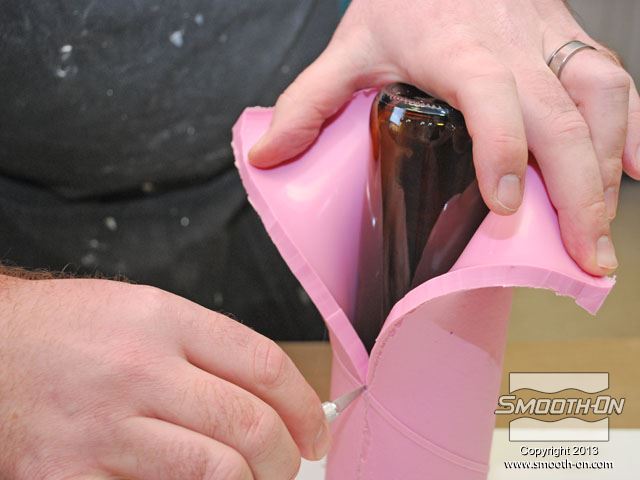

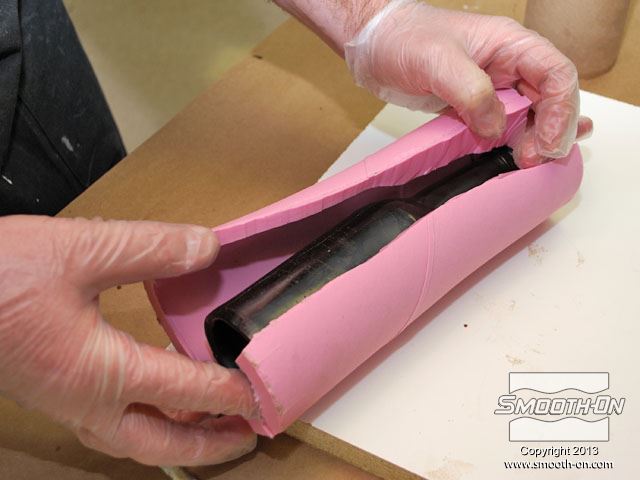

בעזרת סכין חד חותכים בזהירות את תבנית הסיליקון לאורך כ3/4 מאורך התבנית, עד אשר ניתן לפתוח את התבנית ולהוציא את בקבוק הזכוכית.
![](/Cermat2013/UploadFiles/PGallery/7217.jpg)

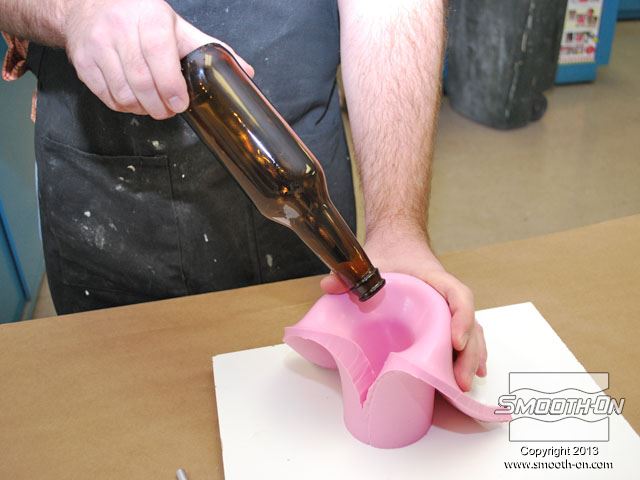

מוציאים את בקבוק הזכוכית מתבנית סיליקון ליציקה Mold Max 30.
![](/Cermat2013/UploadFiles/PGallery/7218.jpg)

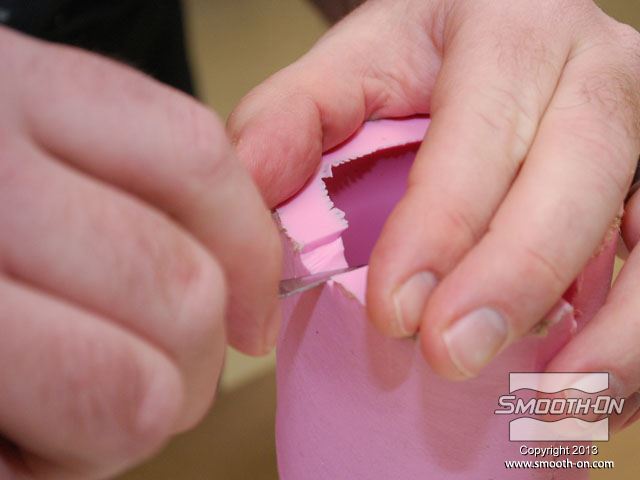

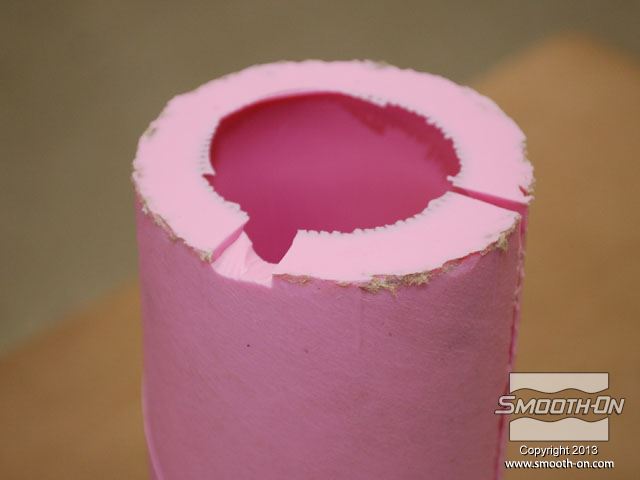

עושים חתך לנעילה בחלק העליון של תבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/7219.jpg)
החתך ישמש כנקודת נעילה עבור ליבת הסיליקון בהמשך.
![](/Cermat2013/UploadFiles/PGallery/7220.jpg)

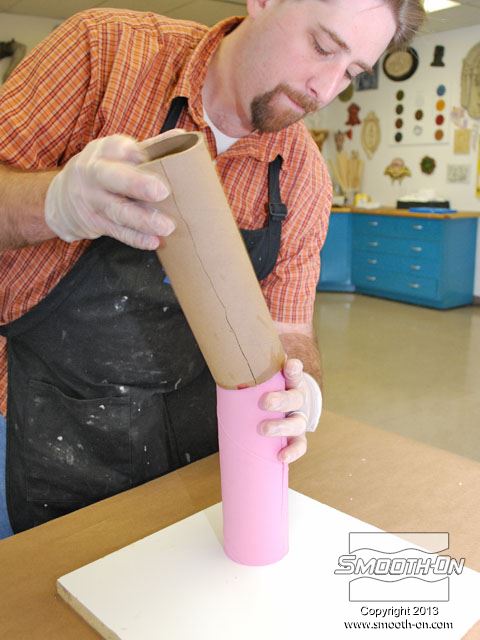

מסדרים מחדש את גליל הקרטון על גבי תבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/7221.jpg)

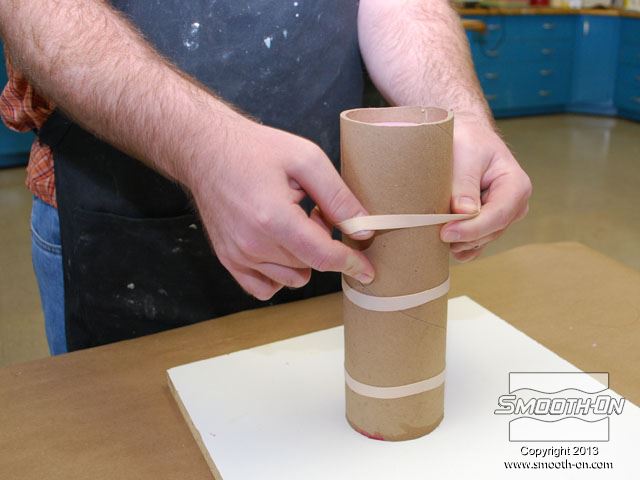

משתמשים בגומיות דואר כדי לסגור את התבנית בחוזקה.
![](/Cermat2013/UploadFiles/PGallery/7222.jpg)

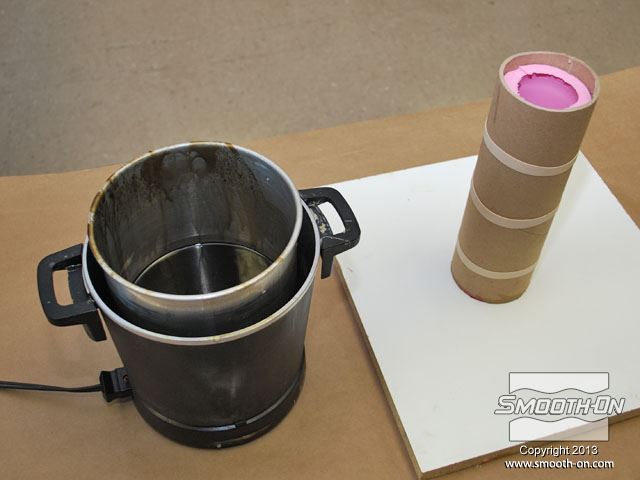

ממיסים שעווה ב"בן-מארי" (אמבט מים).
![](/Cermat2013/UploadFiles/PGallery/7223.jpg)

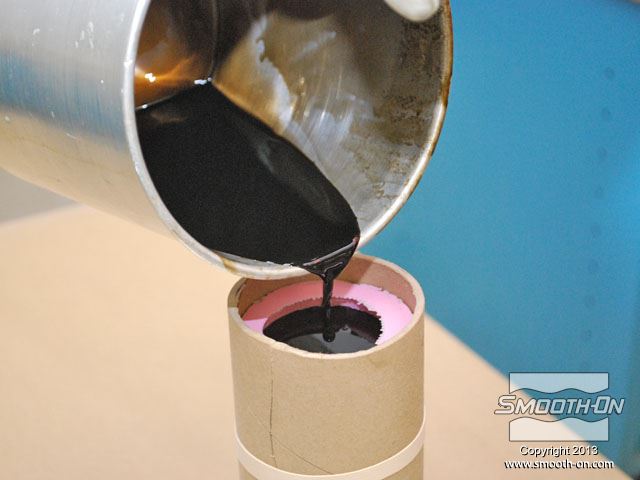

שופכים בזהירות את השעווה החמה לתוך תבנית סיליקון Mold Max 30 ומניחים לה להתקרר מעט.
![](/Cermat2013/UploadFiles/PGallery/7224.jpg)

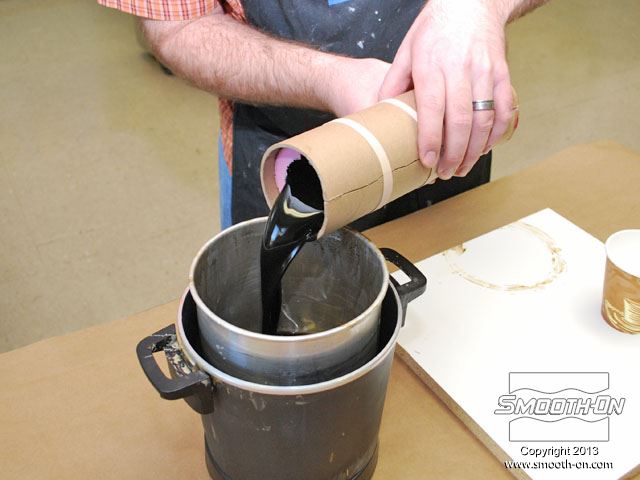

לאחר בערך שעה, שופכים את עודף השעווה מהתבנית. מה שנשאר בפנים הוא ציפוי שעווה דק (סקין) על גבי החלק הפנימי של התבנית.
![](/Cermat2013/UploadFiles/PGallery/7225.jpg)

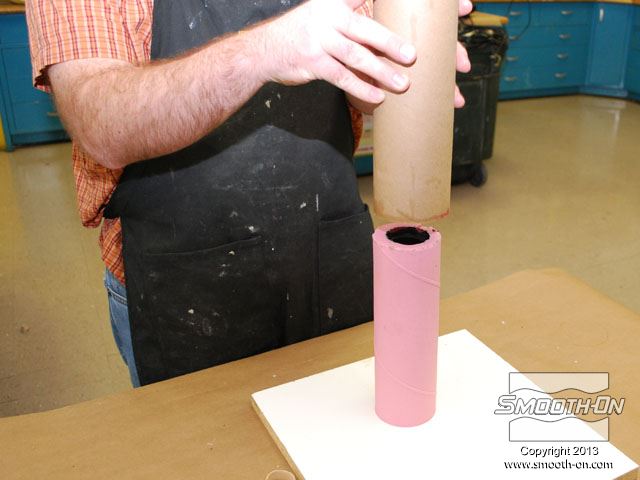

לאחר שעה נוספת, השעווה מתקררת לגמרי ואפשר להסיר את גליל הקרטון מתבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/7226.jpg)

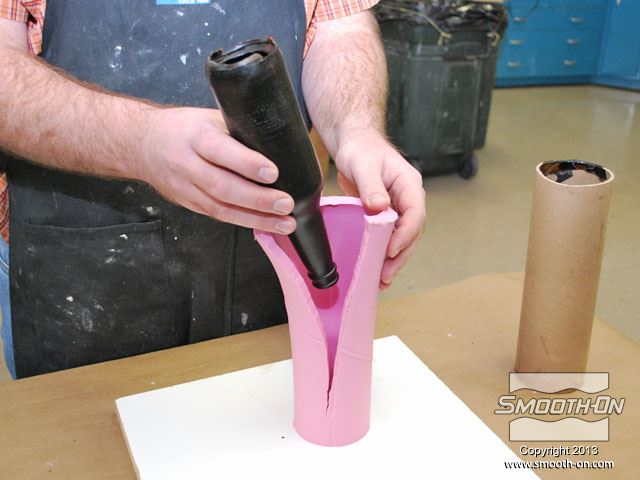

מוציאים בזהירות את יציקת הסקין משעווה מתבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/7227.jpg)

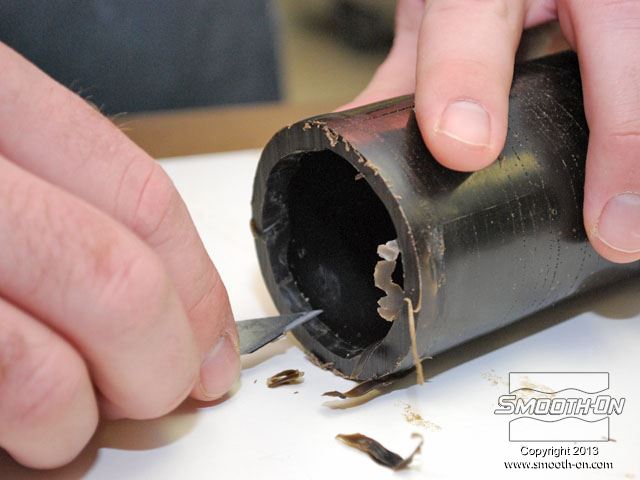

חותכים את הגראדים בעזרת סכין חדה.
![](/Cermat2013/UploadFiles/PGallery/7228.jpg)

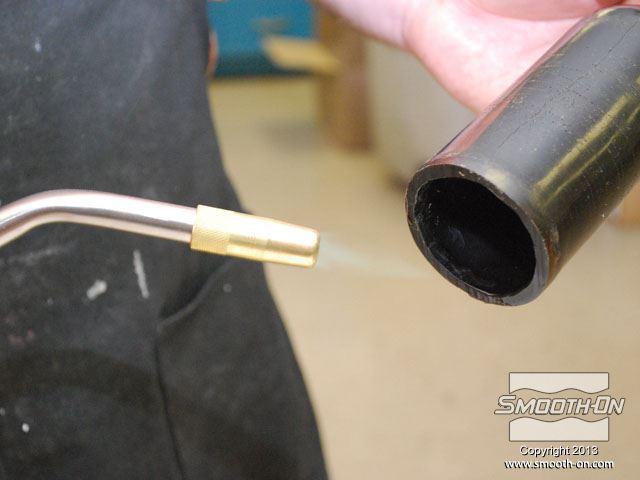

מחממים את תחתית בקבוק השעווה בעזרת מבער.
![](/Cermat2013/UploadFiles/PGallery/7229.jpg)

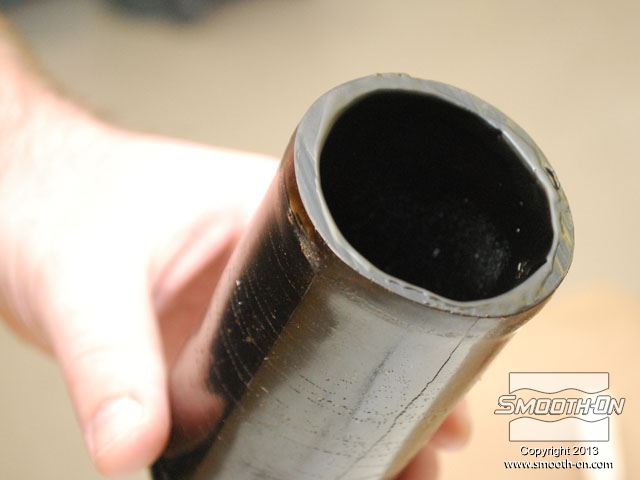

בשיטה זו מתקבלת תחתית חלקה ביציקת השעווה.
![](/Cermat2013/UploadFiles/PGallery/7230.jpg)

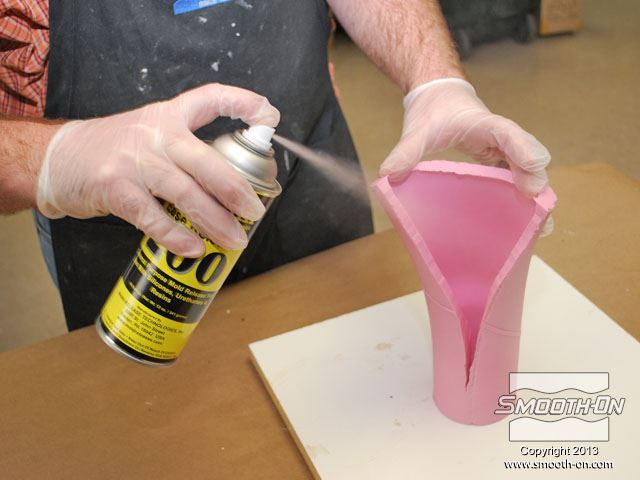

מרססים מחדש חומר הפרדה לסיליקון Ease Release 200 בחלק הפנימי של תבנית הסיליקון ליציקה Mold Max 30.
![](/Cermat2013/UploadFiles/PGallery/7231.jpg)
מחזירים את יציקת השעווה בזהירות אל התבנית.
![](/Cermat2013/UploadFiles/PGallery/7232.jpg)

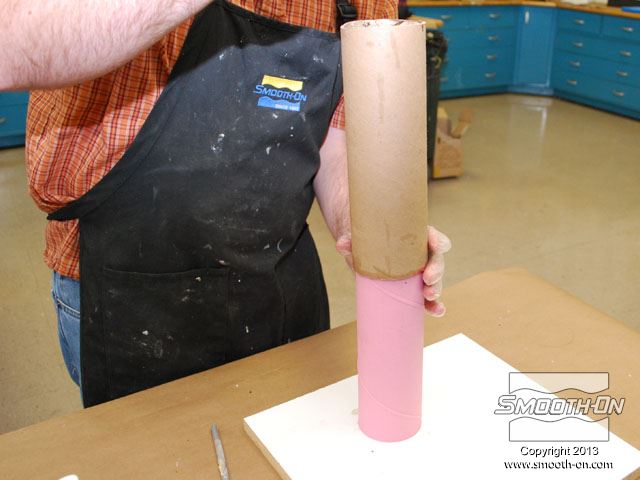

שמים מחדש את גליל הקרטון על תבנית סיליקון Mold Max 30.
![](/Cermat2013/UploadFiles/PGallery/7233.jpg)

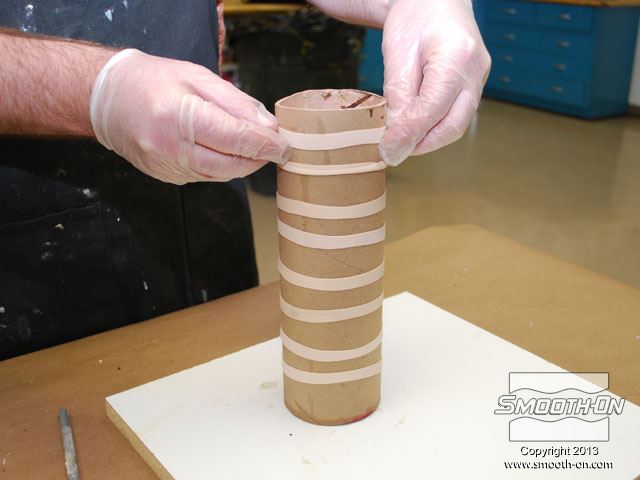

שמים מחדש את גומיות הדואר על גליל הקרטון כדי לאבטח את התבנית בזמן היציקה.
![](/Cermat2013/UploadFiles/PGallery/7234.jpg)

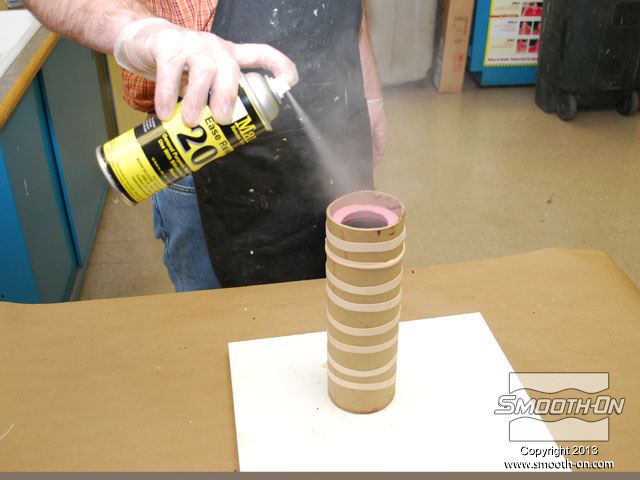

מרססים על משטחי הסיליקון החשופים חומר הפרדה לתבניות סיליקון Ease Release 200.
![](/Cermat2013/UploadFiles/PGallery/7235.jpg)

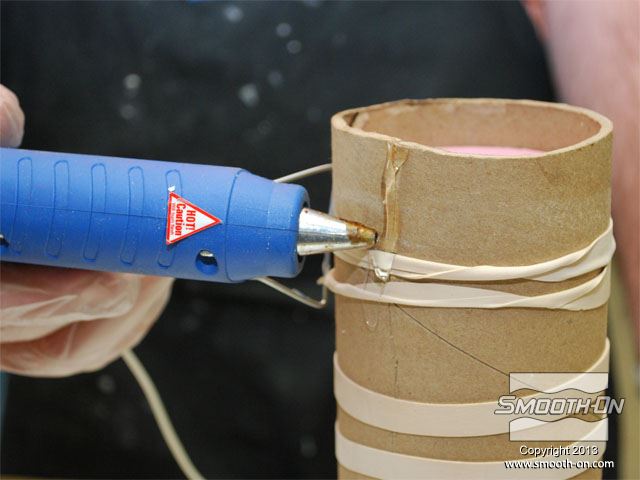

אוטמים בעזרת דבק חם את חלקו העליון של הגליל כדי לסתום את החתך ולמנוע מחומר לזרום החוצה.
![](/Cermat2013/UploadFiles/PGallery/7236.jpg)

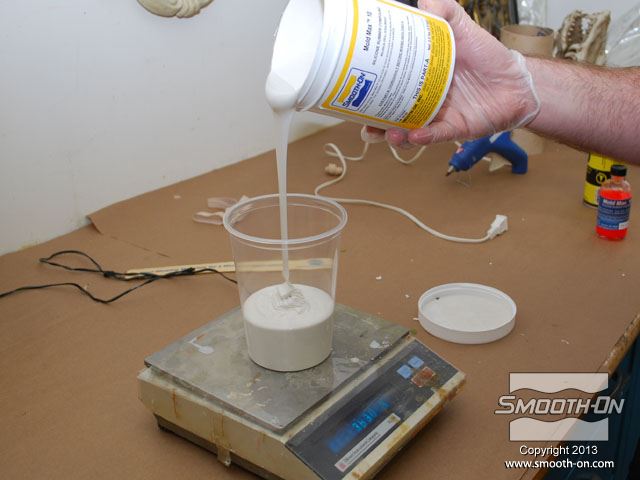

מודדים את המרכיבים של סיליקון רך ליציקה Mold Max 10.
![](/Cermat2013/UploadFiles/PGallery/7237.jpg)

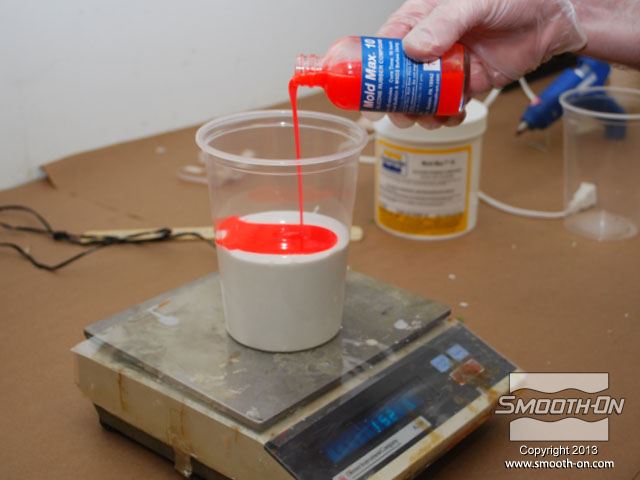

יחס הערבוב של גומי סיליקון Mold Max 10 הוא 100A:10B לפי משקל.
![](/Cermat2013/UploadFiles/PGallery/7238.jpg)

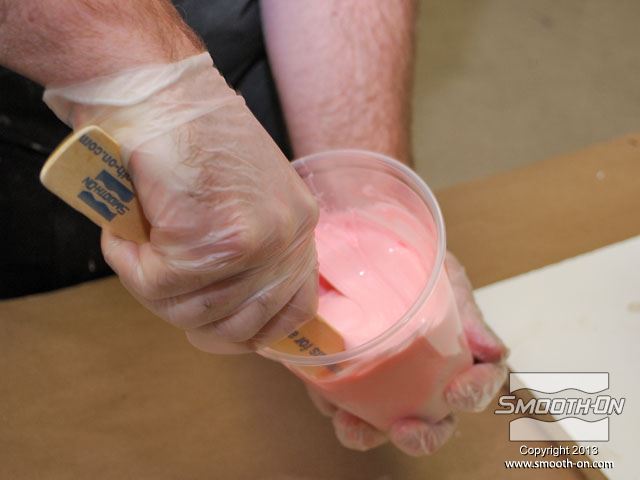

מערבבים את הבסיס והמקשה של הMold Max 10 ביסודיות.
![](/Cermat2013/UploadFiles/PGallery/7239.jpg)

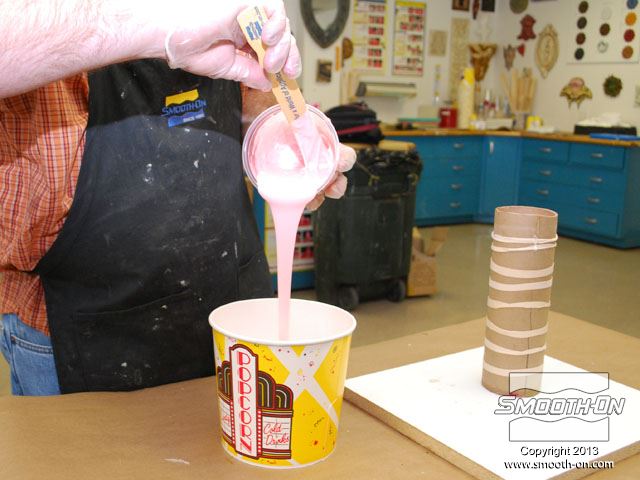

שופכים את הסיליקון המעורבב אל דלי ערבוב נקי.
![](/Cermat2013/UploadFiles/PGallery/7240.jpg)

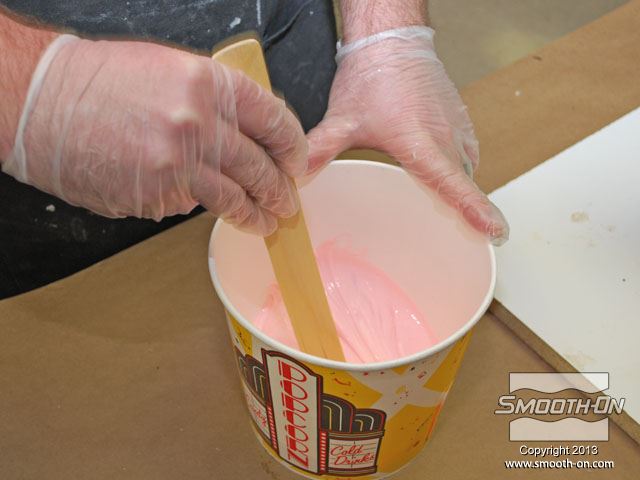

מערבבים את ה סיליקון ליציקה Mold Max 10 שוב, בעזרת מקל ערבוב חדש.
![](/Cermat2013/UploadFiles/PGallery/7241.jpg)

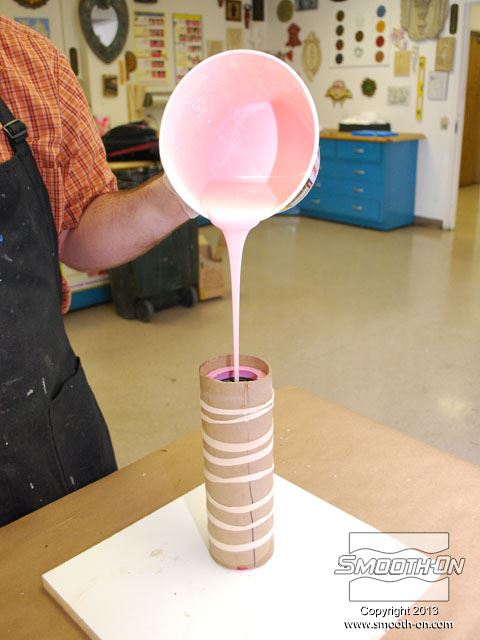

שופכים את הMold Max 10 אל יציקת השעווה החלולה.
![](/Cermat2013/UploadFiles/PGallery/7242.jpg)

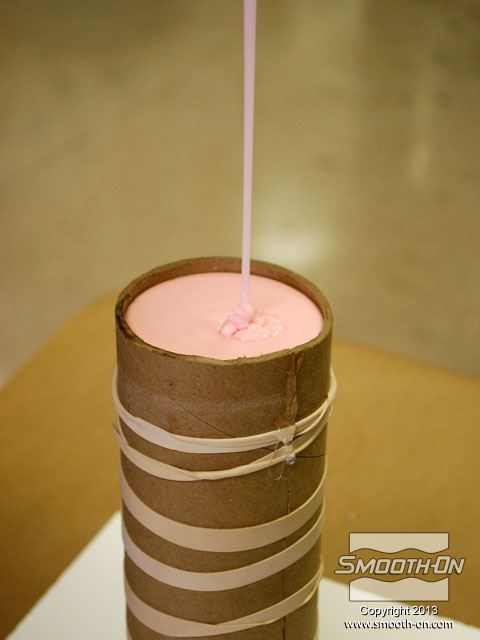

שופכים את החומר עד לקצה גליל הקרטון, על שכבת הסיליקון הקודמת.
![](/Cermat2013/UploadFiles/PGallery/7243.jpg)
מניחים לגומי סיליקון Mold Max 10 להתמצק במשך הלילה.
![](/Cermat2013/UploadFiles/PGallery/7244.jpg)

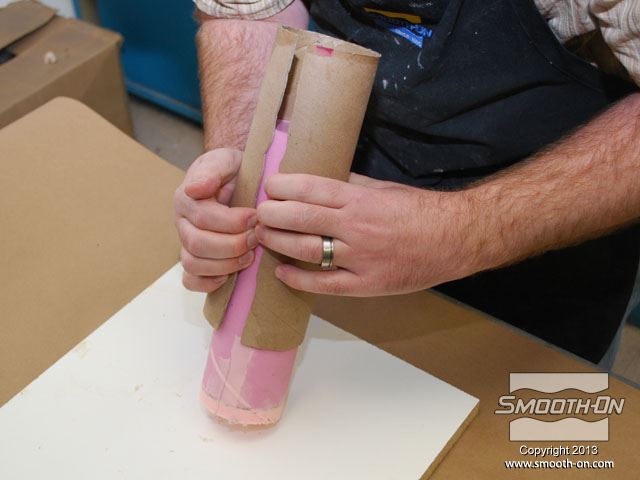

מסירים את גליל הקרטון.
![](/Cermat2013/UploadFiles/PGallery/7245.jpg)

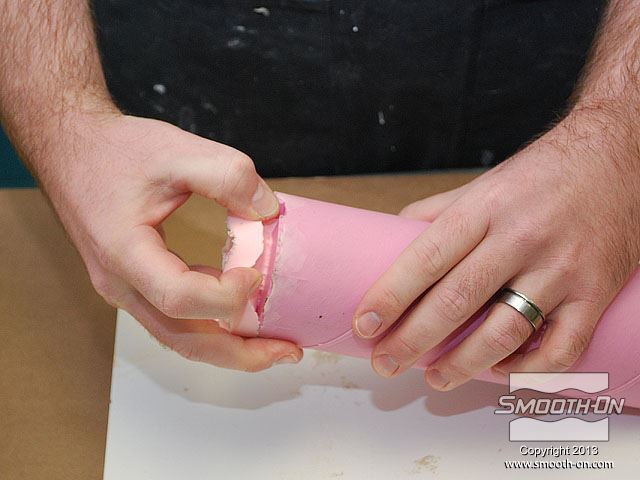

מפרידים את ליבת ה סיליקון Mold Max 10 מתבנית הסיליקון Mold Max 30 החיצונית.
![](/Cermat2013/UploadFiles/PGallery/7246.jpg)

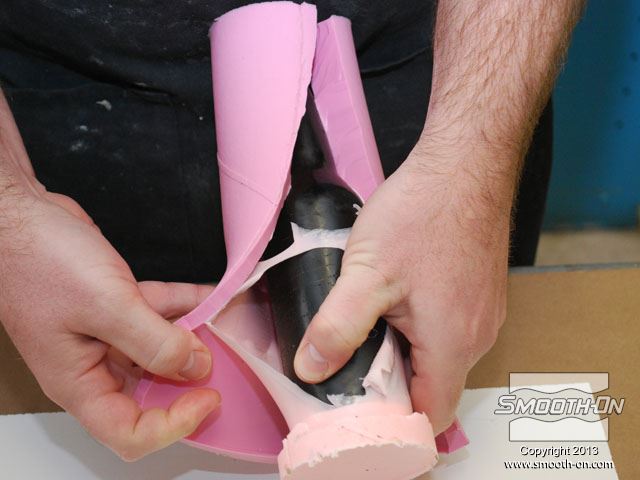

יתכן שמעט סיליקון ליציקה- Mold Max 10 ידלוף אל תוך תבנית הMold Max 30.
![](/Cermat2013/UploadFiles/PGallery/7247.jpg)

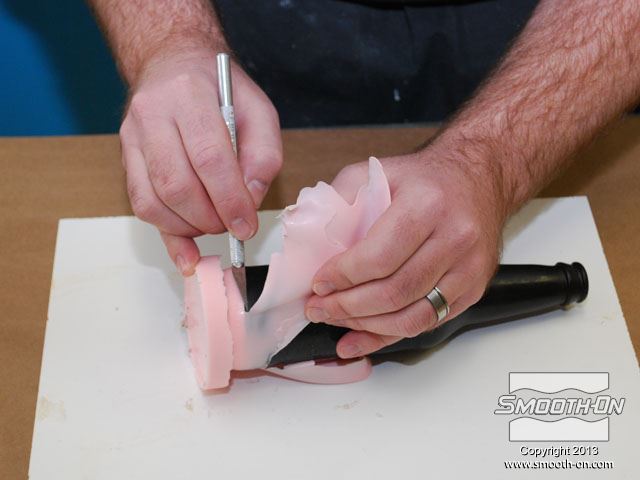

חותכים את הגראדים של הMold Max 10 בקלות בעזרת סכין חדה.
![](/Cermat2013/UploadFiles/PGallery/7248.jpg)

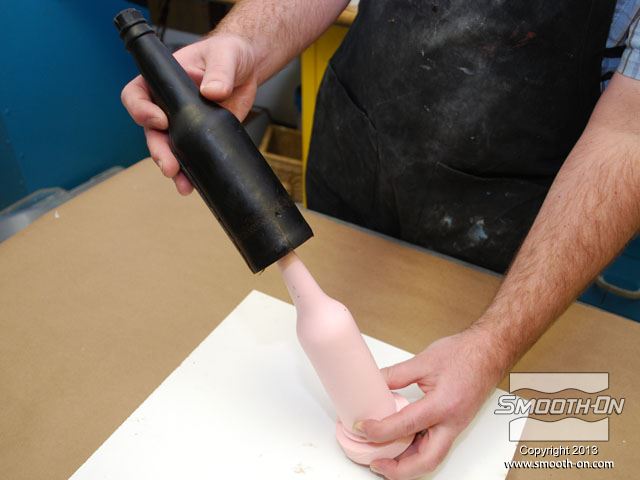

מפרידים את ליבת הסיליקון Mold Max 10 מיציקת השעווה החלולה.
![](/Cermat2013/UploadFiles/PGallery/7249.jpg)

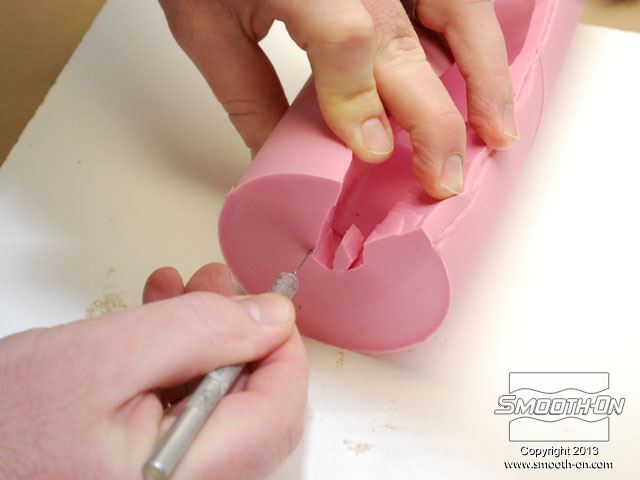

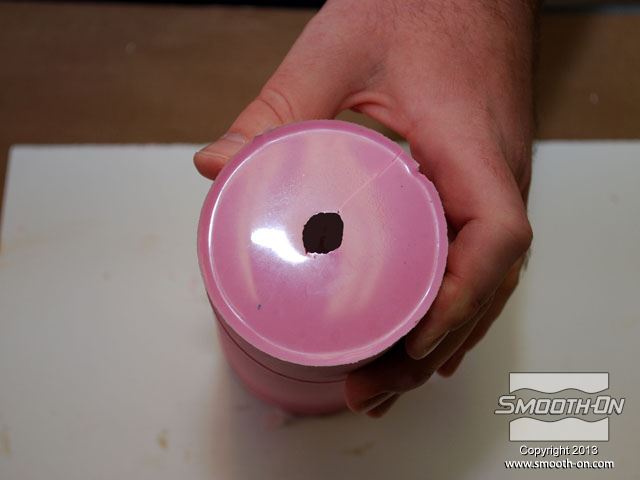

חותכים חור בקוטר 2.5 ס"מ במרכז החלק העליון של תבנית הסיליקון Mold Max 30.
![](/Cermat2013/UploadFiles/PGallery/7250.jpg)
החור מאפשר גישה לחלל התבנית עבור יציקת הפוליאוריתן SMASH!.
![](/Cermat2013/UploadFiles/PGallery/7251.jpg)

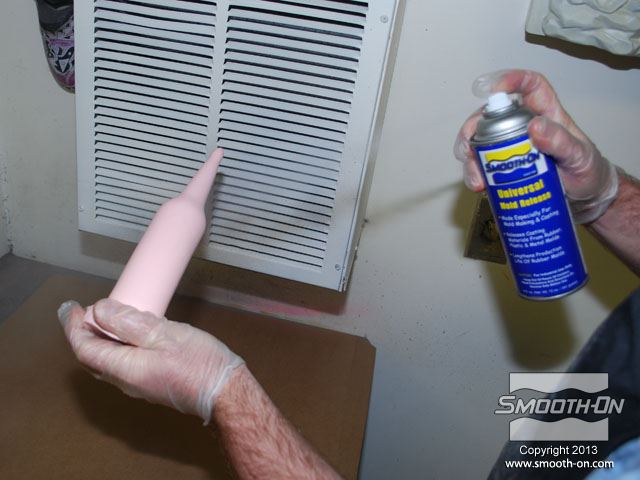

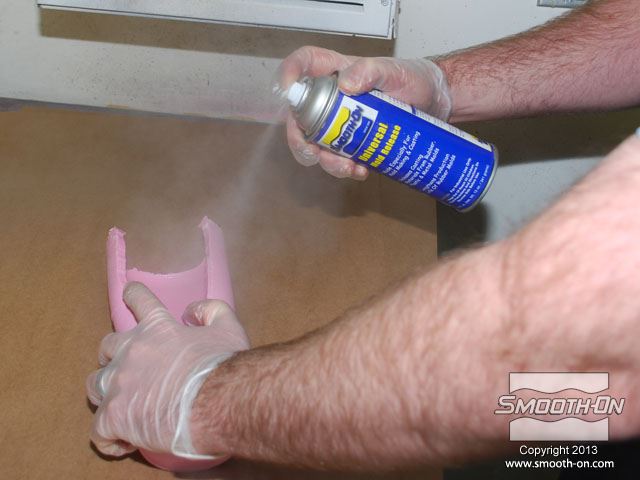

לפני יציקת ה פוליאורתן שביר SMASH! אל התבנית, מרססים חומר הפרדה Universal Mold Release על ליבת הגומי Mold Max 10. חומר ההפרדה הזה יתן ליציקת הSMASH! גימור מבריק.
![](/Cermat2013/UploadFiles/PGallery/7252.jpg)
מרססים חומר הפרדה Universal Mold Release גם על החלק הפנימי של תבנית הסיליקון Mold Max 30.
![](/Cermat2013/UploadFiles/PGallery/7253.jpg)

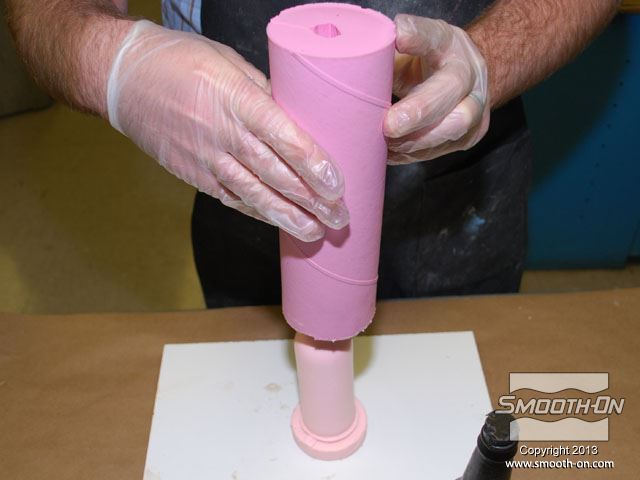

ממקמים את תבנית הMold Max 30 החיצונית על ליבת הסיליקון Mold Max 10.
![](/Cermat2013/UploadFiles/PGallery/7254.jpg)

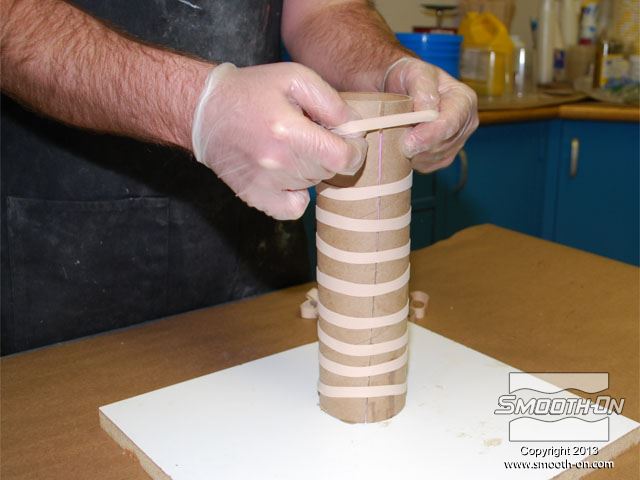

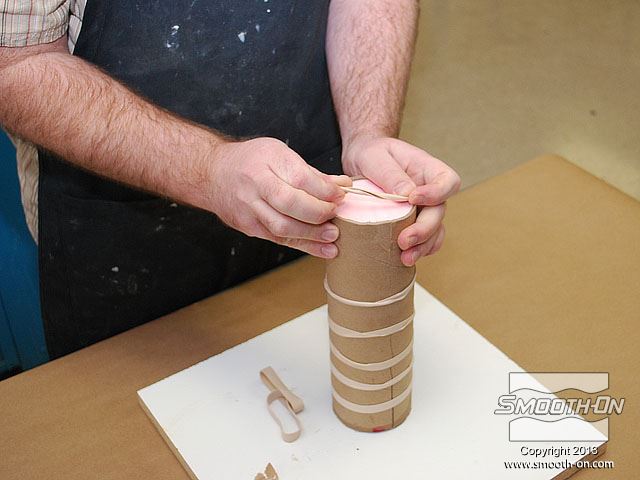

סוגרים את התבנית בעזרת גומיות דואר.
![](/Cermat2013/UploadFiles/PGallery/7255.jpg)
מודדים את הבסיס והמקשה של פוליאוריטן שקוף ושביר- SMASH! ביחס ערבוב 1:1 לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/7256.jpg)

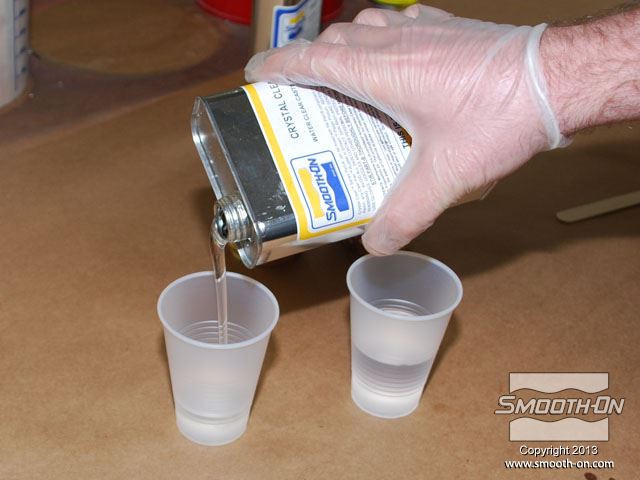

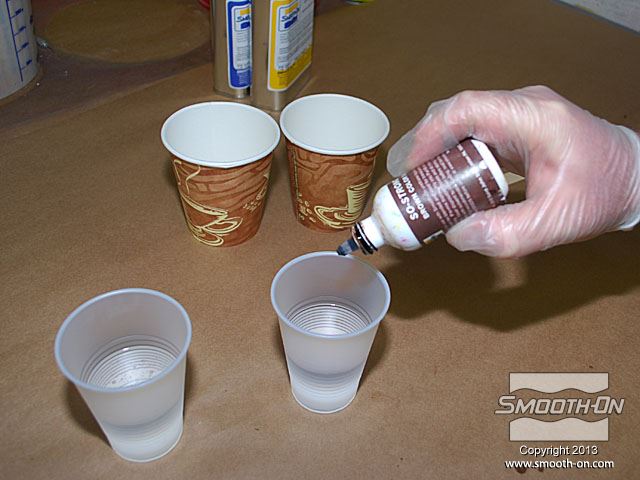

מוסיפים פיגמנט לפוליאוריתן So-Strong חום למקשה של ה פוליאוריתן ליציקה -SMASH.
![](/Cermat2013/UploadFiles/PGallery/7257.jpg)

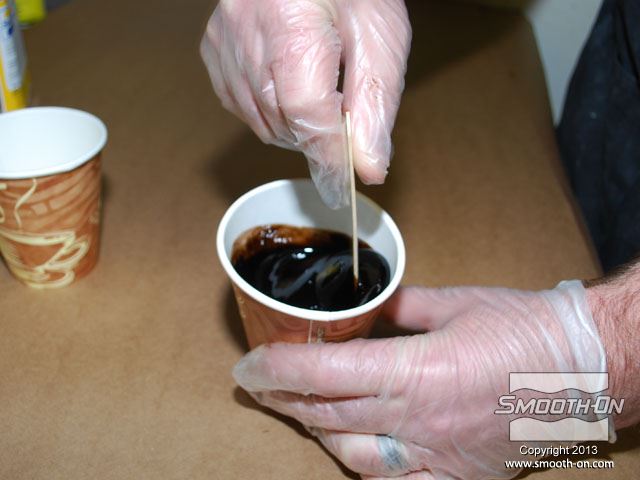

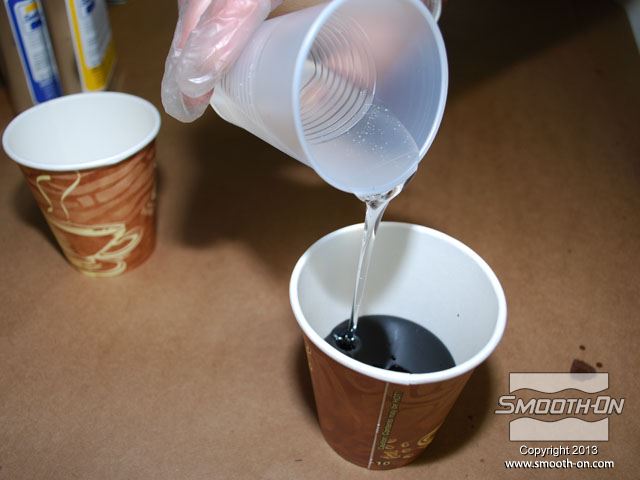

שופכים את הבסיס של הSMASH אל המקשה הצבוע.
![](/Cermat2013/UploadFiles/PGallery/7258.jpg)
מערבבים את החומרים בקפידה.
![](/Cermat2013/UploadFiles/PGallery/7259.jpg)

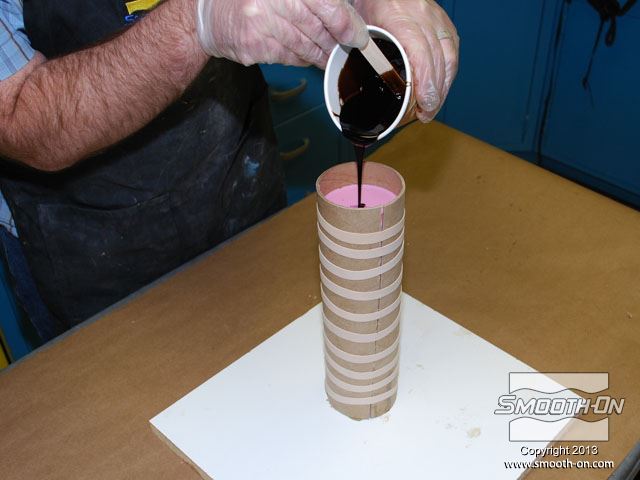

שופכים את הפוליאורתן ליציקה- SMASH! אל תבנית הסיליקון בזרם חלש, כדי להפחית את בועות האוויר.
![](/Cermat2013/UploadFiles/PGallery/7260.jpg)

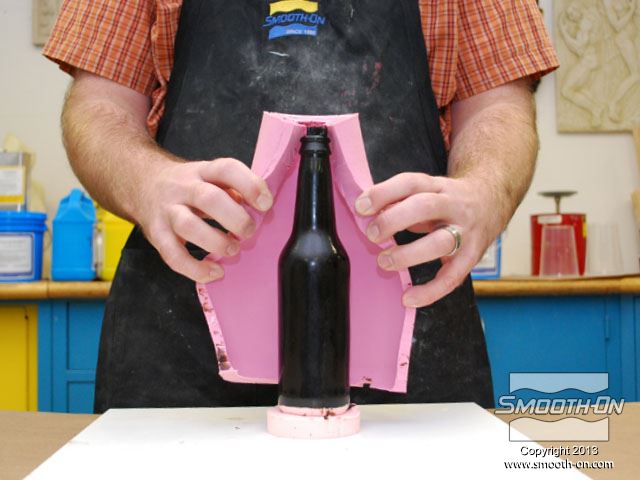

לאחר כ90 דקות של התמצקות בטמפרטורת החדר חולצים את בקבוק הפוליאוריתן SMASH דמוי הזכוכית.
![](/Cermat2013/UploadFiles/PGallery/7261.jpg)

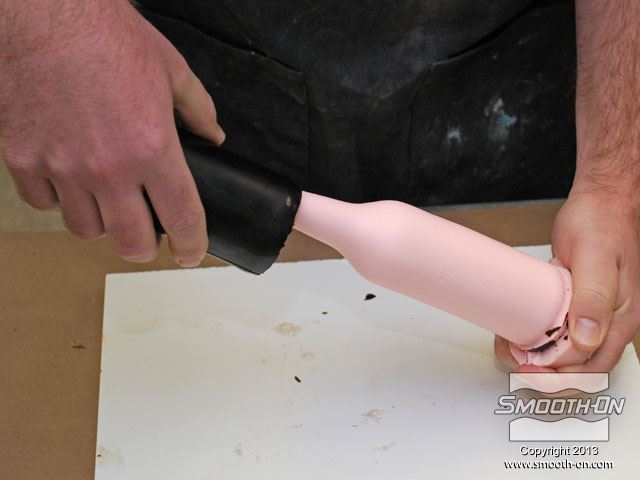

מוציאים בעדינות את ליבת ה תבנית סיליקון Mold Max 10 מיציקת הפוליאוריתן SMASH השבירה.
![](/Cermat2013/UploadFiles/PGallery/7262.jpg)

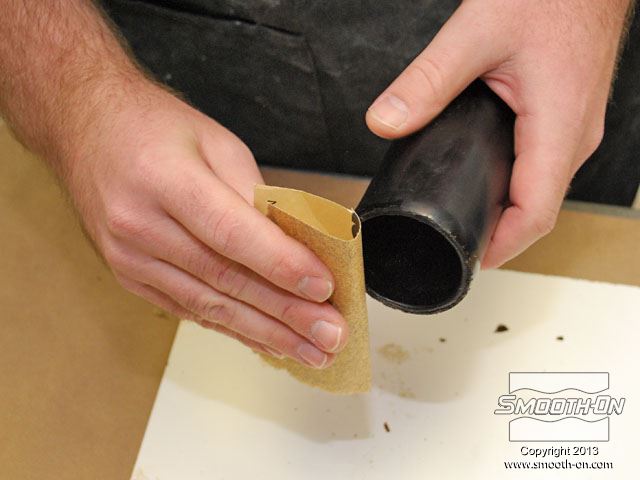

משייפים בזהירות את תחתית בקבוק ה SMASH עד שתהיה שטוחה.
![](/Cermat2013/UploadFiles/PGallery/7263.jpg)

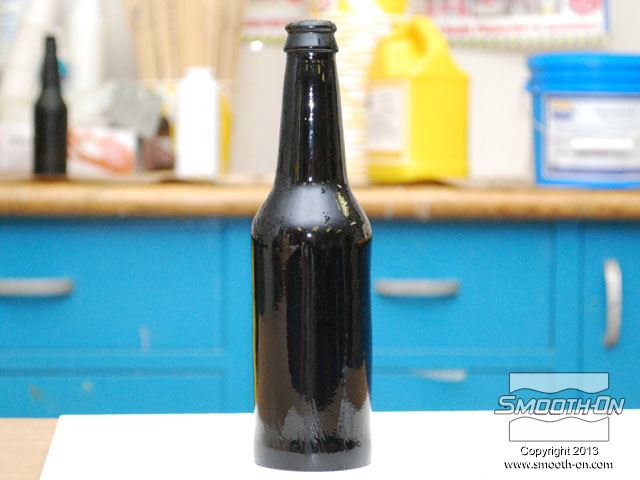

מניחים לבקבוק הפוליאוריתן השביר להתמצק במשך לילה כדי שיהפוך לשביר לגמרי.
![](/Cermat2013/UploadFiles/PGallery/7264.jpg)
מדביקים תוויות על הבקבוקים השבירים. קשה להגיד מי מהבקבוקים אמיתי ומי לא!
![](/Cermat2013/UploadFiles/PGallery/7265.jpg)

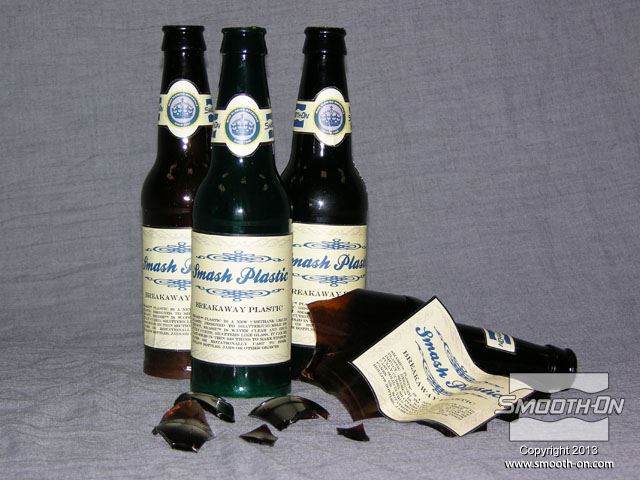

הבקבוק מוכן לשבירה על הבמה או בטלוויזיה.
