שיכפול אקדח קלינגוני (מתוך מסע בין כוכבים) בעזרת סיליקון לתבניות Mold Max ופוליאוריתן ליציקה Smooth Cast
![](/Cermat2013/UploadFiles/PGallery/7696.jpg)

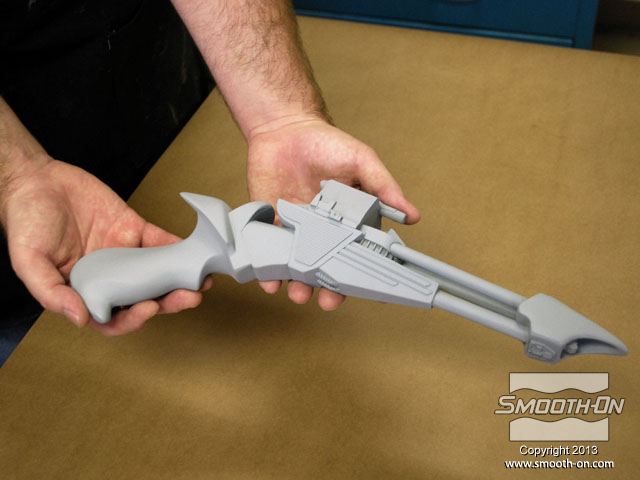

מלטשים ומשייפים את המודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/7697.jpg)

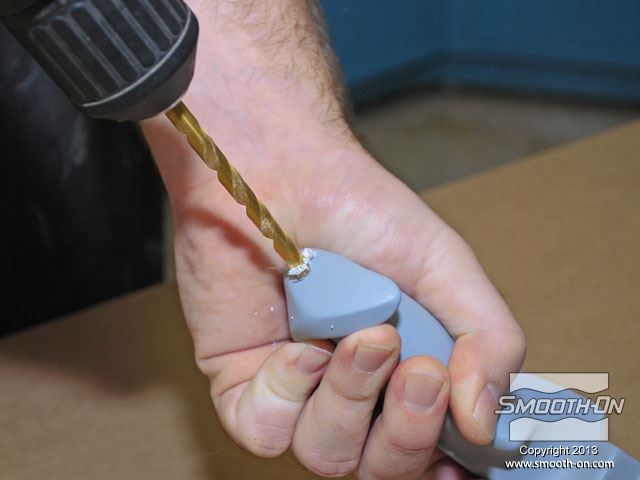

קודחים חור בידית האקדח, כדי שיהיה אפשר לקבע אותו על לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/7698.jpg)

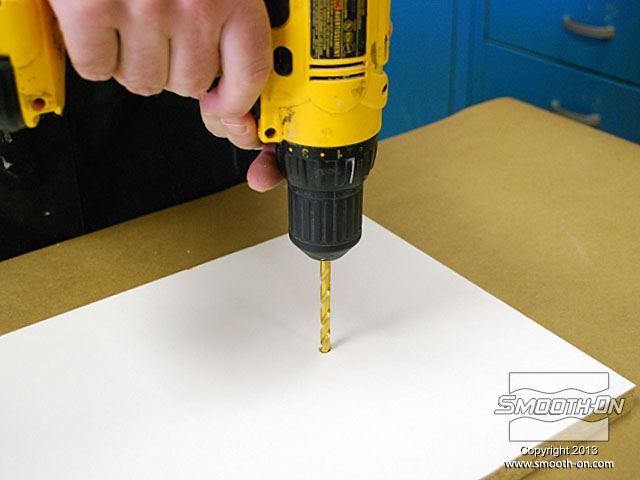

קודחים חור תואם על לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/7699.jpg)

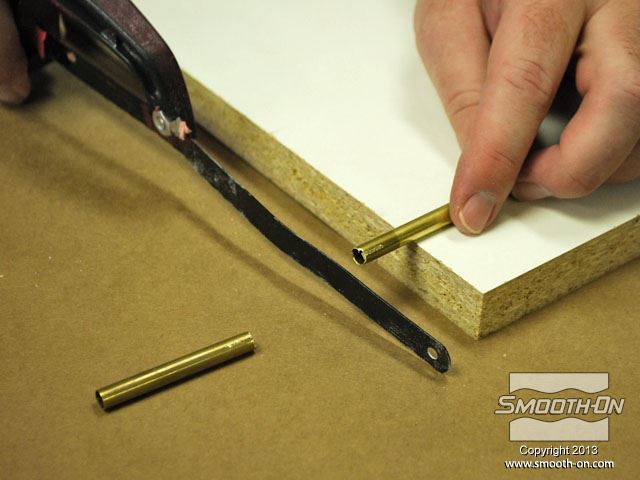

חותכים צינור פליז קטן באורך הרצוי.
![](/Cermat2013/UploadFiles/PGallery/7700.jpg)

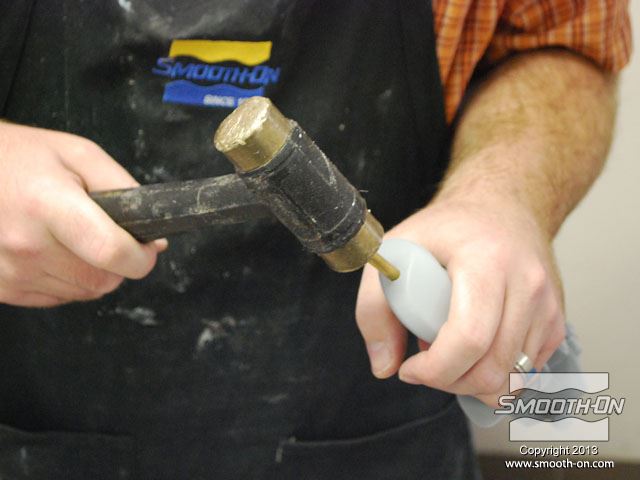

מכניסים את צינור הפליז לתוך ידית האקדח.
![](/Cermat2013/UploadFiles/PGallery/7701.jpg)

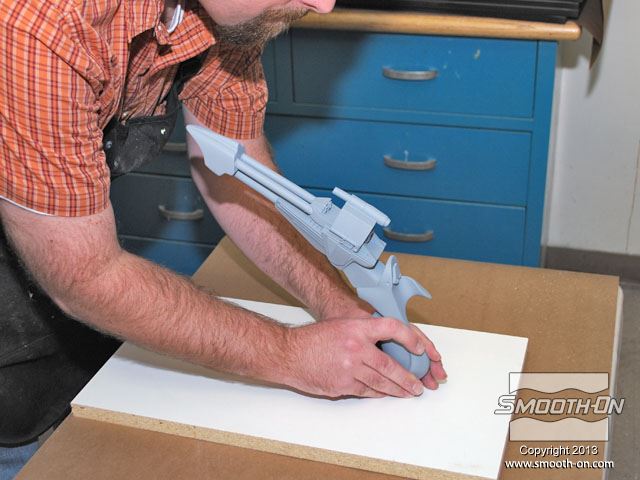

מכניסים את צינור הפליז (שכבר נמצא בידית האקדח) אל החור בלוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/7702.jpg)

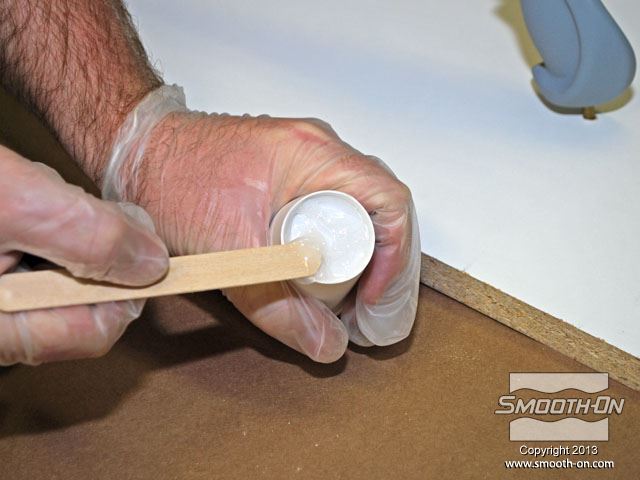

מערבבים דבק אפוקסי Super Instant.
![](/Cermat2013/UploadFiles/PGallery/7703.jpg)

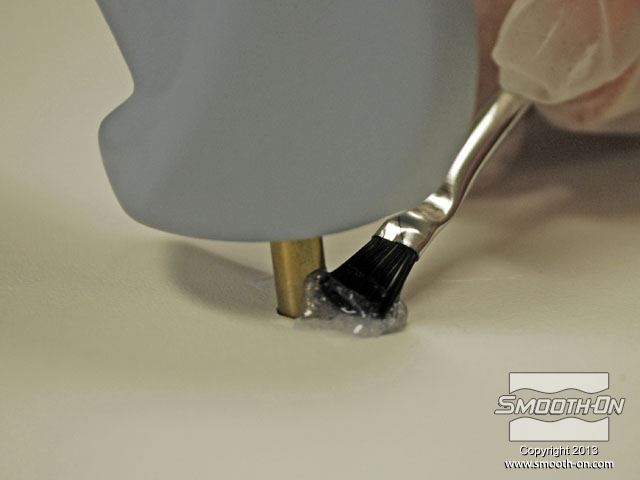

מורחים את האפוקסי על צינור הפליז ולוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/7704.jpg)

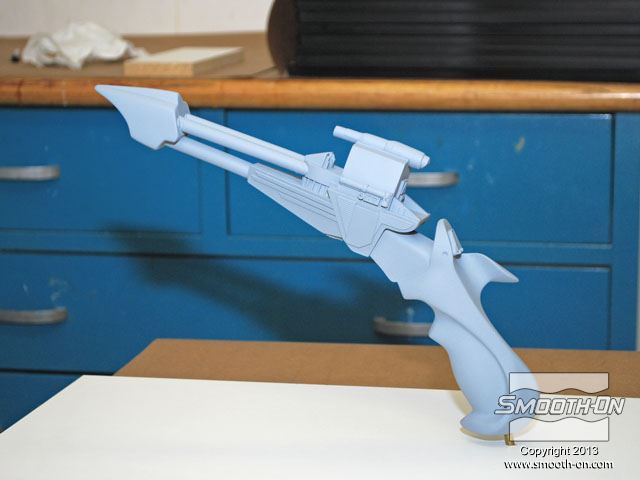

האקדח ניצב ומוכן לתהליך הכנת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7705.jpg)

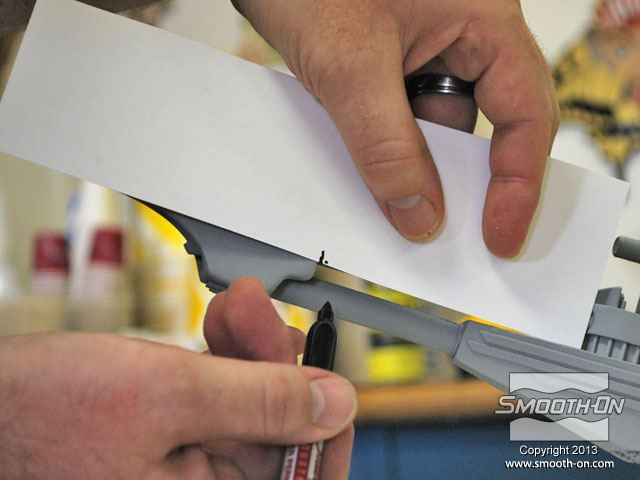

מודדים חתיכת נייר בריסטול באורך מתאים כדי להכין "סתימה" עבור החלל הקיים באזור הקנה של האקדח.
![](/Cermat2013/UploadFiles/PGallery/7706.jpg)
חותכים את הבריסטול.
![](/Cermat2013/UploadFiles/PGallery/7707.jpg)

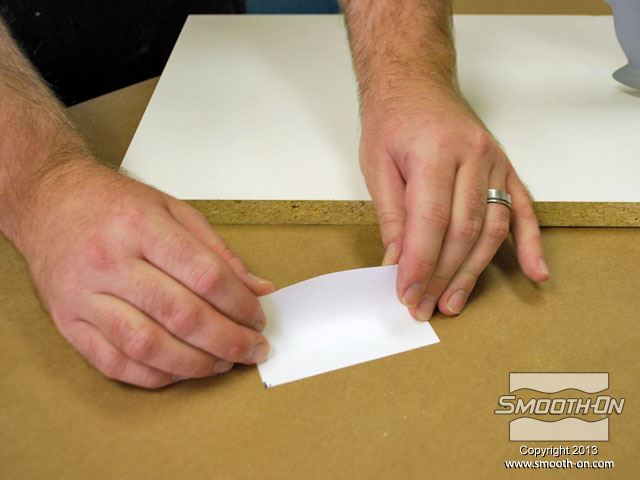

מקפלים את הבריסטול לצורת "V".
![](/Cermat2013/UploadFiles/PGallery/7708.jpg)

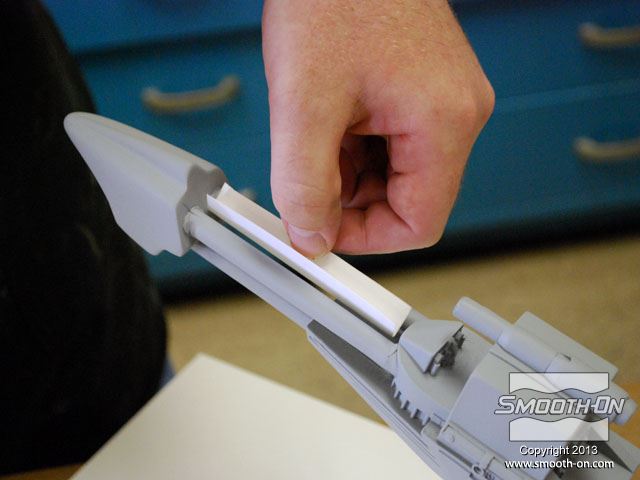

מכניסים את חתיכת הבריסטול לקנה כך שתסתום את האזור הפתוח ותמנע זרימה של סיליקון דרכו.
![](/Cermat2013/UploadFiles/PGallery/7709.jpg)

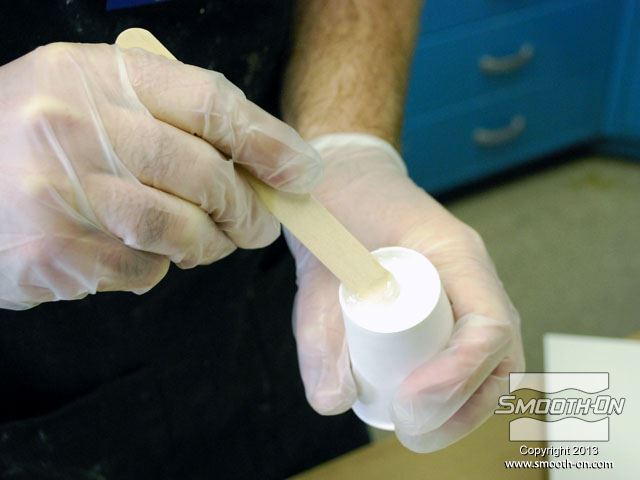

מערבבים דבק אפוקסי Super Instant.
![](/Cermat2013/UploadFiles/PGallery/7710.jpg)

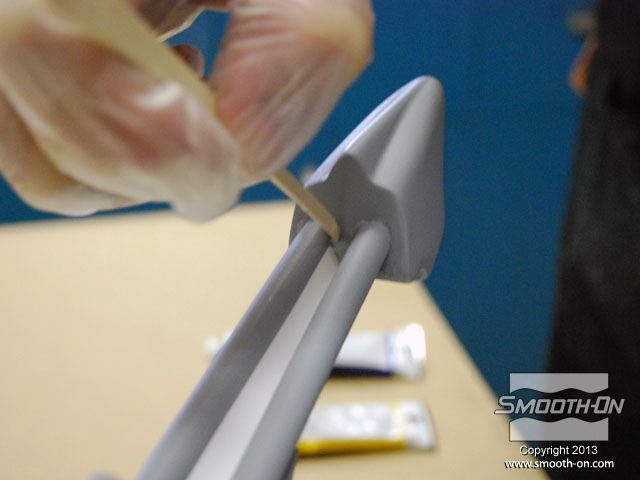

מורחים בזהירות את ה אפוקסי על האיזורים בהם סתימת הבריסטול נוגעת בקנה.
![](/Cermat2013/UploadFiles/PGallery/7711.jpg)

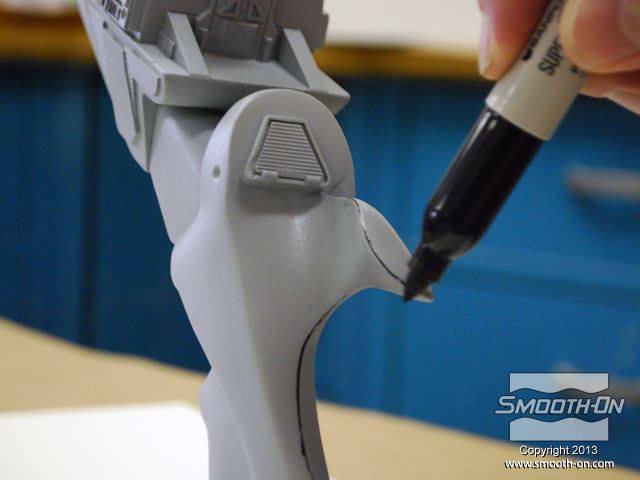

מציירים על המודל קו החוצה אותו לשניים.
![](/Cermat2013/UploadFiles/PGallery/7712.jpg)

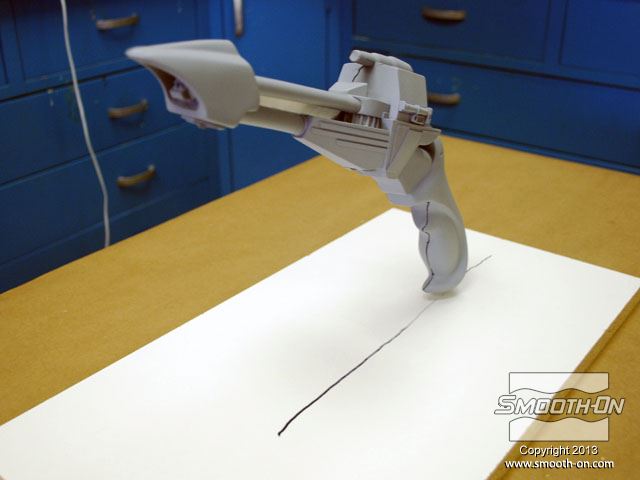

מציירים את ההיטל של הקו גם על לוח הבסיס. הקו ישמש כסימון להיכן יש לחתוך את התבנית כדי לחלוץ את המודל בהמשך.
![](/Cermat2013/UploadFiles/PGallery/7713.jpg)

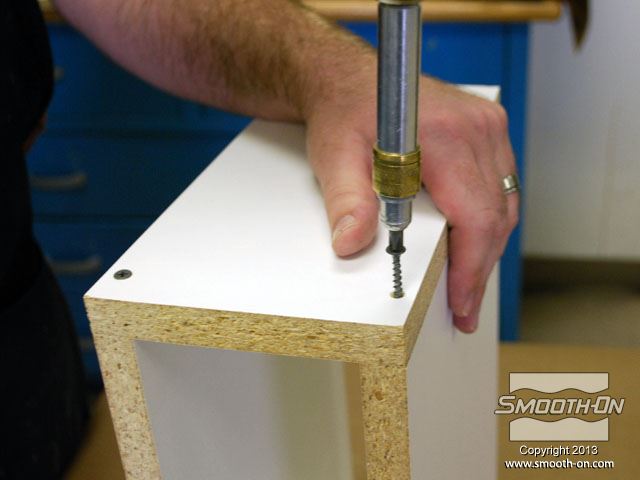

בונים קופסת תבנית מלוחות מלאמין.
![](/Cermat2013/UploadFiles/PGallery/7714.jpg)

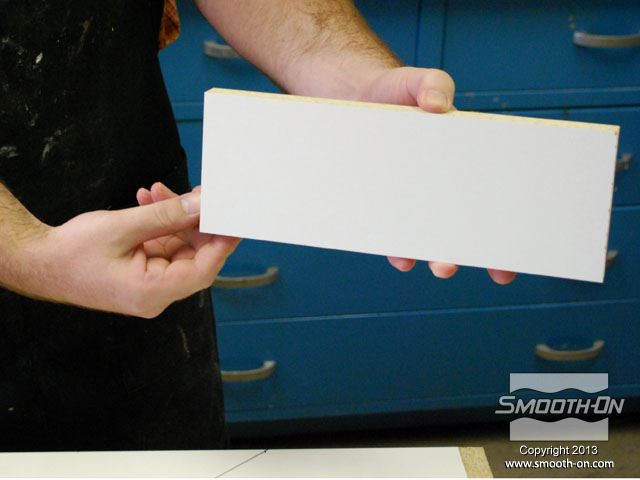

חותכים לוח אחד לגודל המתאים בכדי להשתמש בו כ "דמה". תפקידו של לוח זה הוא להקטין את חלל הקופסת התבנית וכך לצמצם את כמות הסיליקון ליציקה שתשמש להכנת התבנית (תמונות בהמשך).
![](/Cermat2013/UploadFiles/PGallery/7715.jpg)

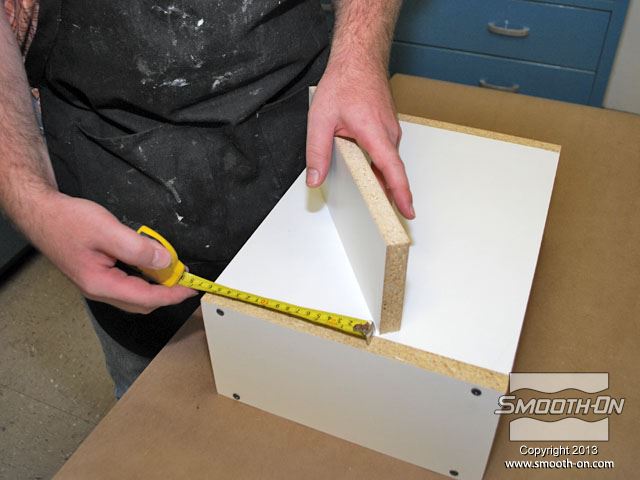

מודדים את הגובה שבו ימוקם לוח הדמה בקופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7716.jpg)

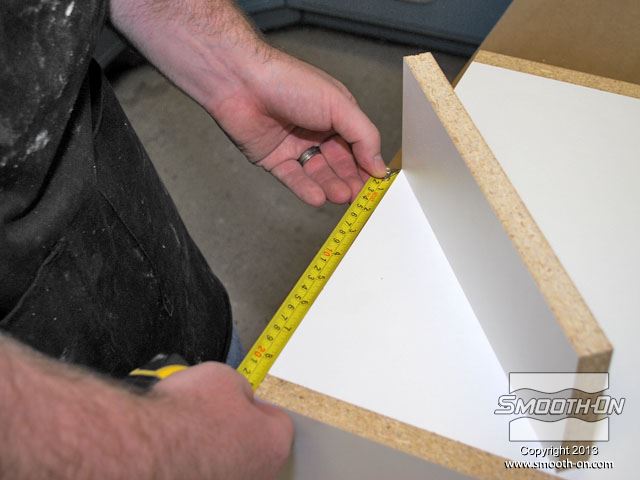

לוקחים את מידת הרוחב של מיקום לוח הדמה.
![](/Cermat2013/UploadFiles/PGallery/7717.jpg)

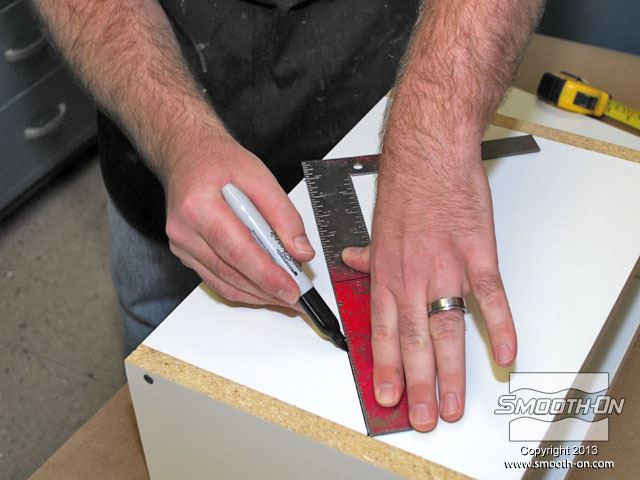

מציירים קו אלכסוני שמסמן את מיקום לוח הדמה בקופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7718.jpg)

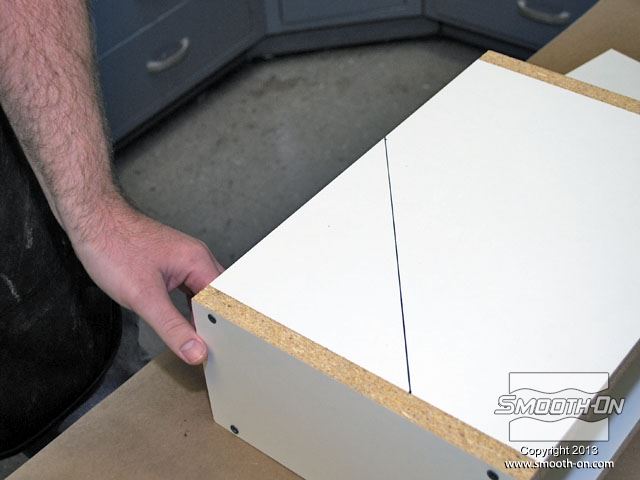

קו זה מהווה סימון עבור הברגים שיחזיקו את לוח הדמה במקומו.
![](/Cermat2013/UploadFiles/PGallery/7719.jpg)

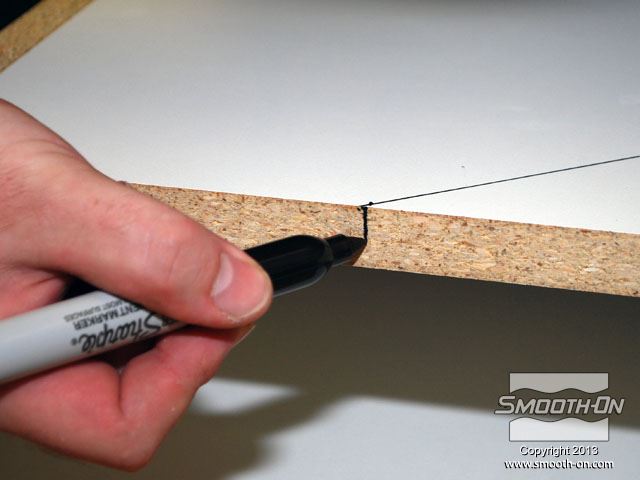

ממשיכים את סימוני המיקום גם אל דפנות הלוחות.
![](/Cermat2013/UploadFiles/PGallery/7720.jpg)

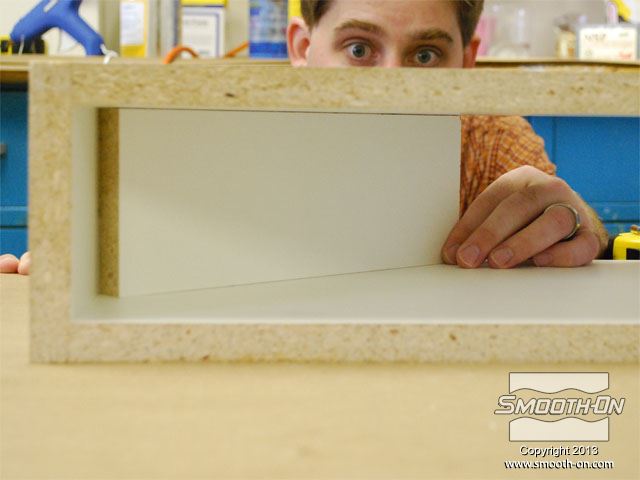

מכניסים את לוח הדמה אל קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7721.jpg)

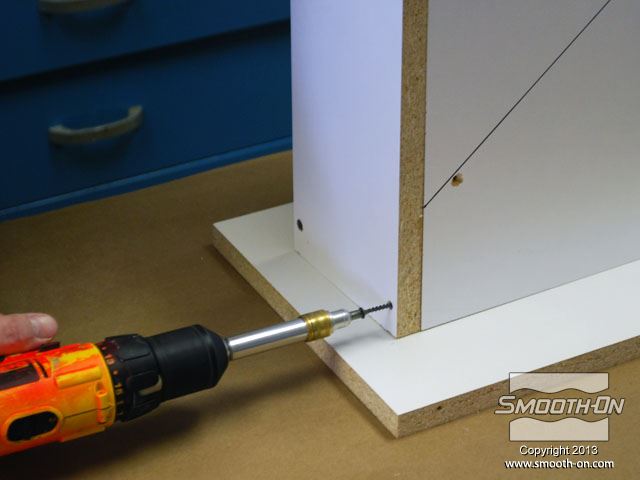

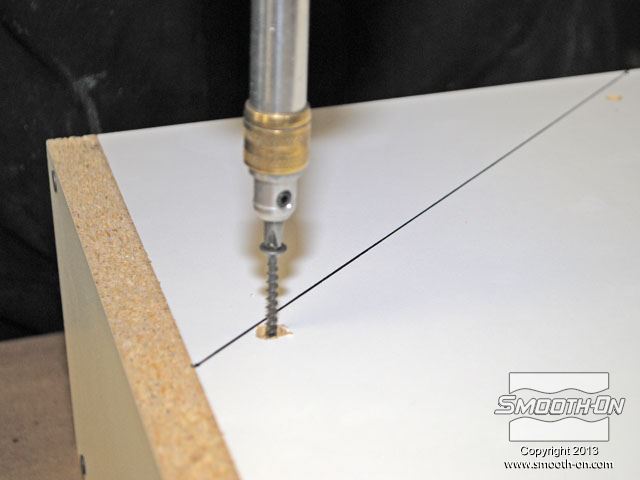

מקבעים את לוח הדמה במקומו בעזרת ברגים.
![](/Cermat2013/UploadFiles/PGallery/7722.jpg)

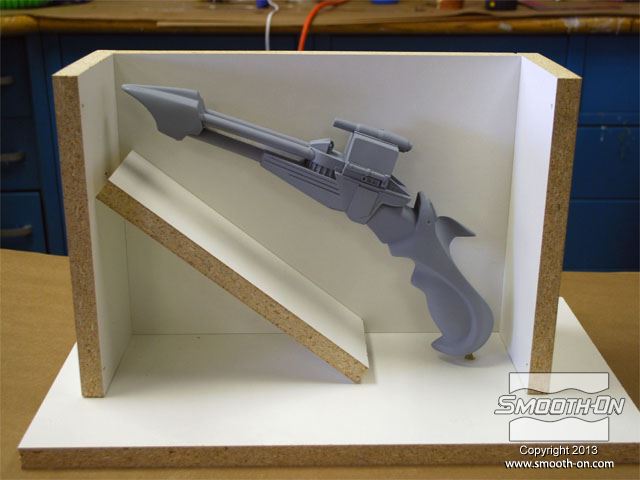

בתמונה: חתך צד של התבנית המראה איך לוח הדמה ממוקם בתוך קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7723.jpg)

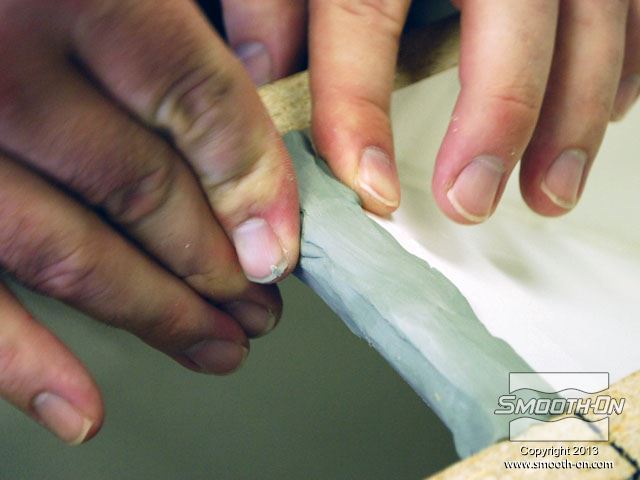

אוטמים את המרווחים (ה"תפרים") הקיימים בקופסת התבנית בעזרת חימר לעיצוב נטול-גופרית על בסיס שמן LBT.
![](/Cermat2013/UploadFiles/PGallery/7724.jpg)

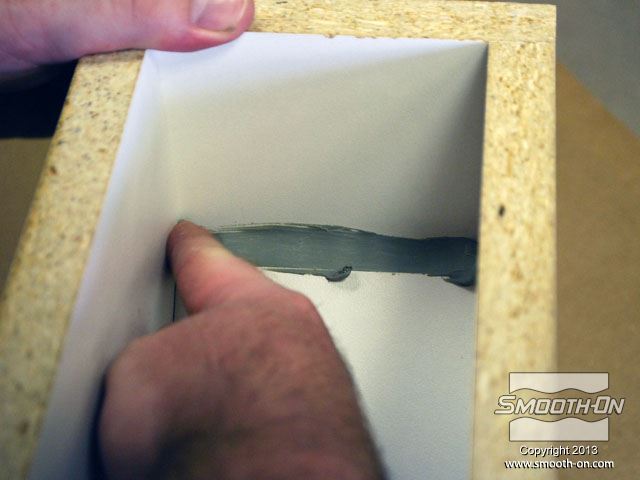

אוטמים בעזרת החימר גם את התפר בחלקו התחתון של לוח הדמה.
![](/Cermat2013/UploadFiles/PGallery/7725.jpg)

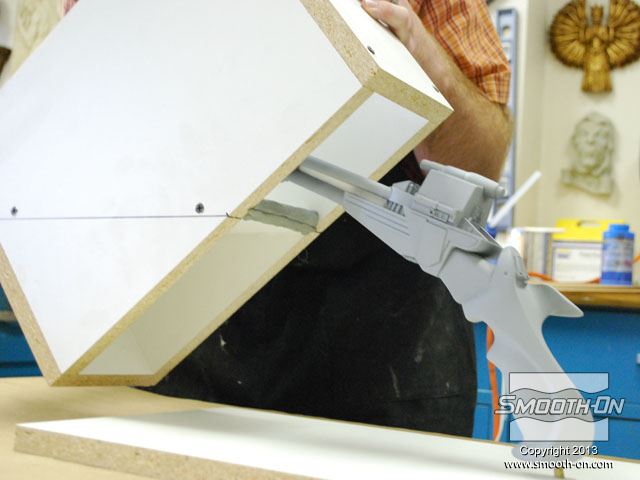

מכניסים בזהירות המודל אל תוך קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7726.jpg)

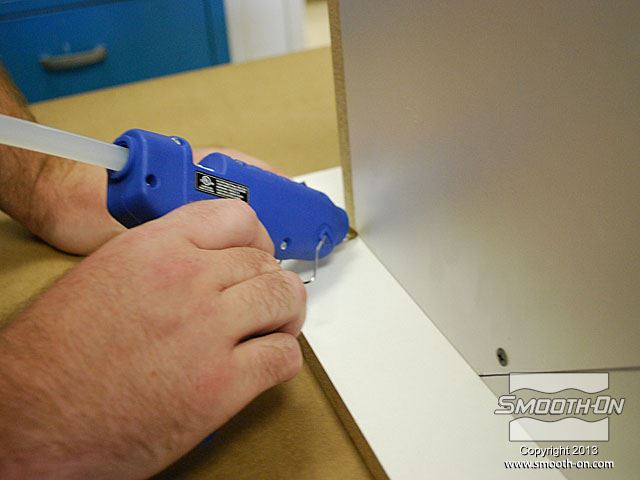

אוטמים את התפרים החיצוניים בקופסת התבנית בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/7727.jpg)

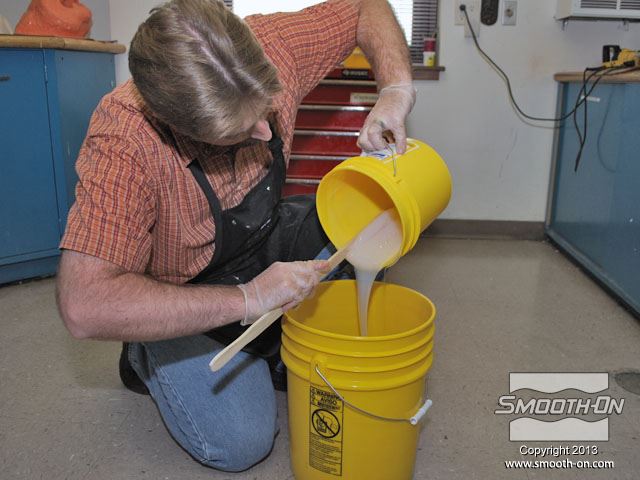

שופכים למיכל הערבוב את חלק הבסיס של סיליקון שקוף למחצה Mold Max 15T.
![](/Cermat2013/UploadFiles/PGallery/7728.jpg)

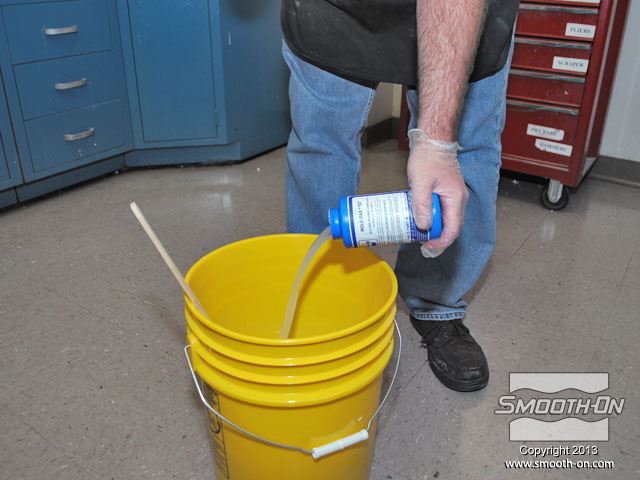

שופכים למיכל הערבוב גם את חלק המקשה של הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/7729.jpg)

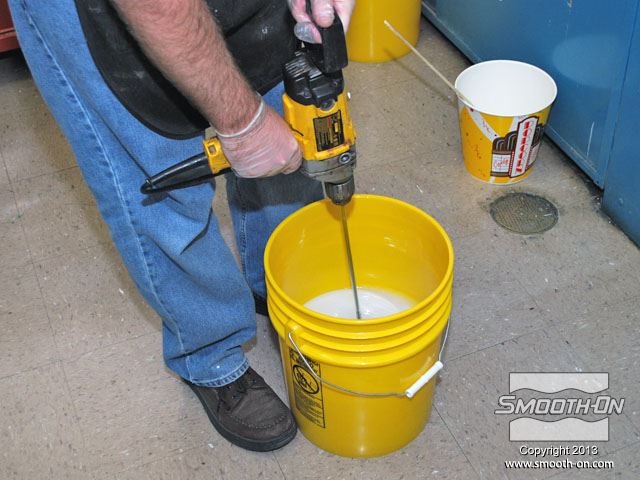

מערבבים את סיליקון ליציקה Mold Max 15T בעזרת מקדחה עם ראש מיקסר.
![](/Cermat2013/UploadFiles/PGallery/7730.jpg)

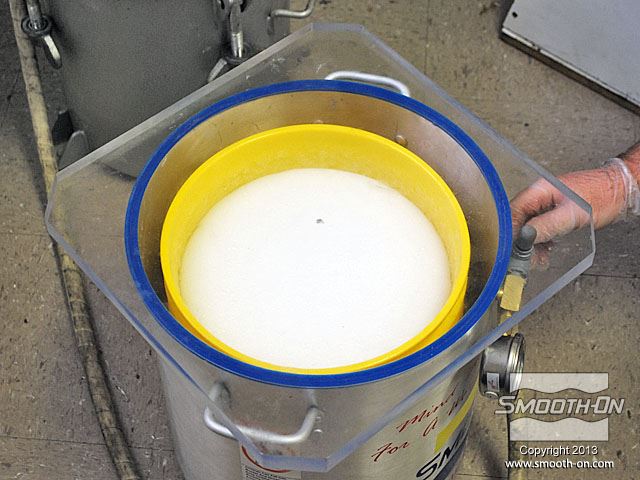

מכניסים את ה סיליקון ליציקה לתא ואקום כדי להוציא ממנו שאריות אוויר.
![](/Cermat2013/UploadFiles/PGallery/7731.jpg)

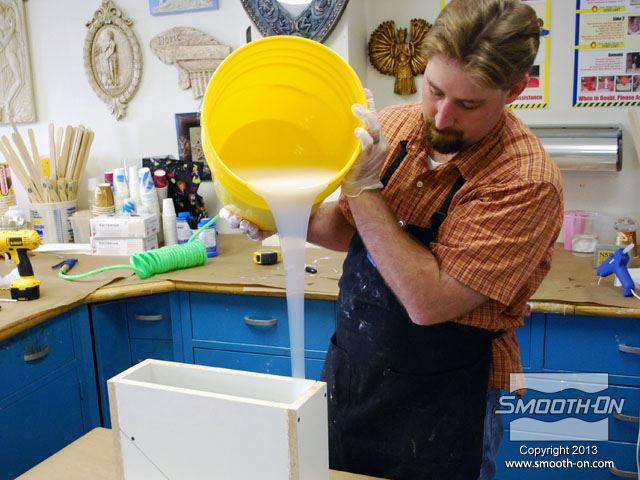

שופכים את סיליקון Mold Max 15T אל תוך קופסת התבנית באיטיות.
![](/Cermat2013/UploadFiles/PGallery/7732.jpg)

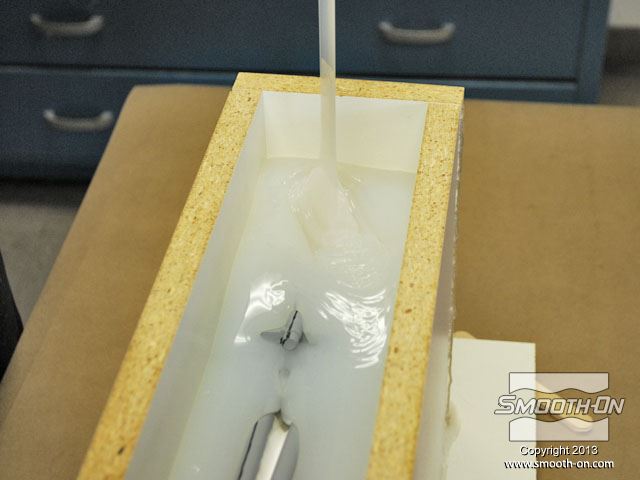

סיליקון ליציקה Mold Max 15T זורם על האקדח ומכסה אותו.
![](/Cermat2013/UploadFiles/PGallery/7733.jpg)
מניחים לסיליקון Mold Max 15T להתמצק במשך הלילה (16 שעות) בטמפרטורת החדר (23C).
![](/Cermat2013/UploadFiles/PGallery/7734.jpg)

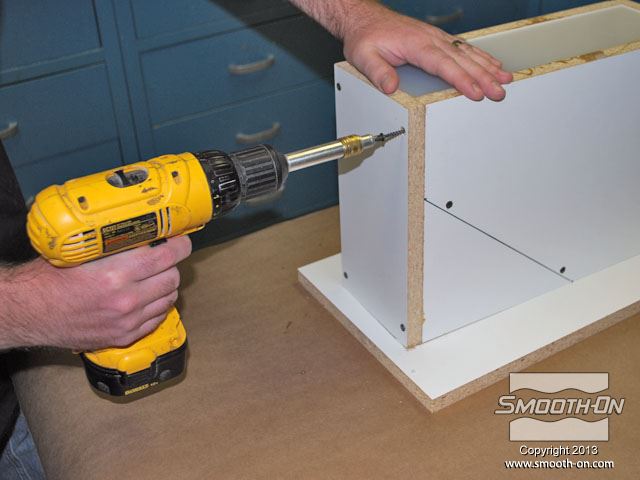

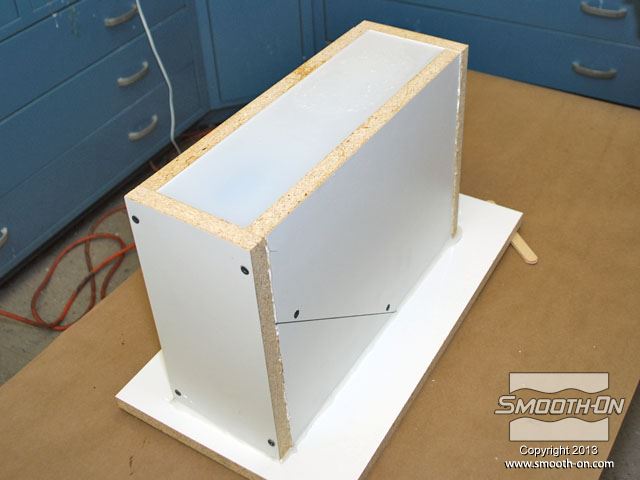

לאחר שהסיליקון התמצק לגמרי, פותחים את קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/7735.jpg)

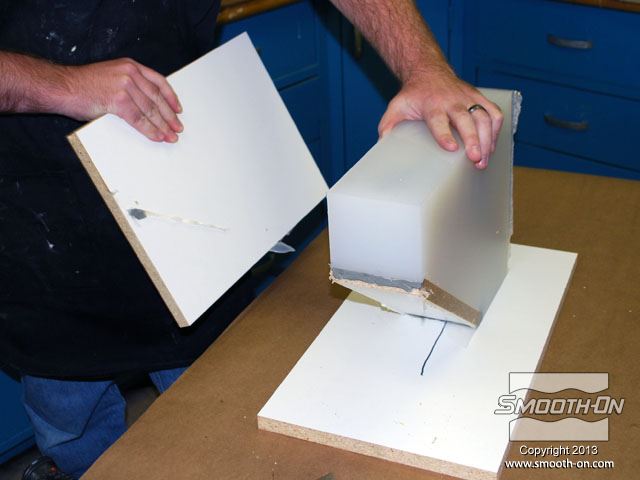

מורידים את צידי קופסת התבנית ושומרים את הלוחות.
![](/Cermat2013/UploadFiles/PGallery/7736.jpg)

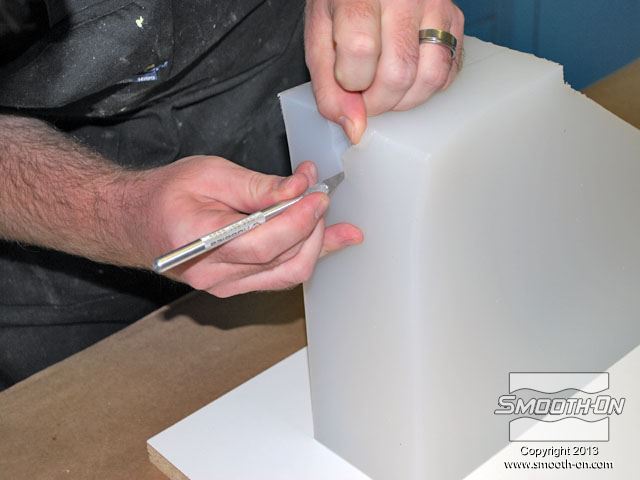

חותכים בזהירות את תבנית הסיליקון עם סכין מנתחים.
![](/Cermat2013/UploadFiles/PGallery/7737.jpg)

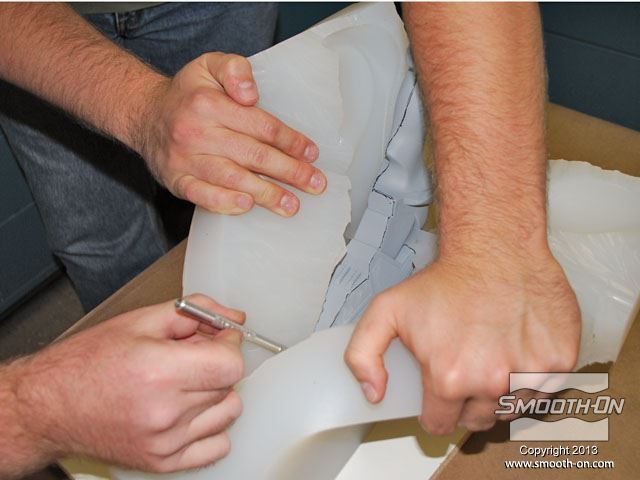

נעזרים באדם נוסף שיחזיק את התבנית פתוחה בזמן החיתוך.
![](/Cermat2013/UploadFiles/PGallery/7738.jpg)

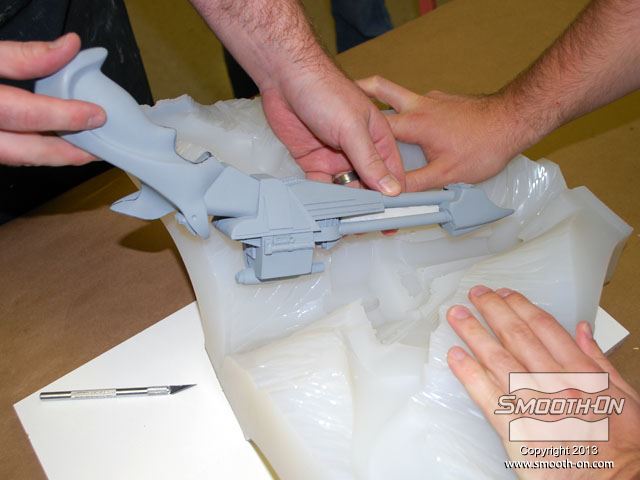

מוציאים בזהירות את המודל המקורי מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/7739.jpg)

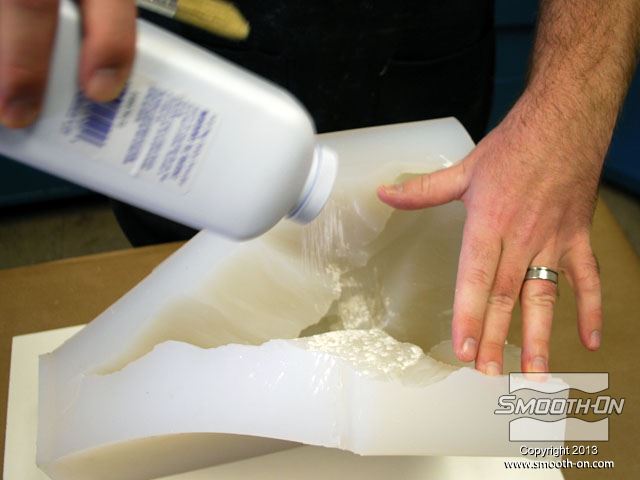

מפזרים מעט טלק על פני התבנית כדי לצמצם התפתחות של בועות על פני השטח.
![](/Cermat2013/UploadFiles/PGallery/7740.jpg)
סוגרים מחדש את קופסת התבנית על תבנית סיליקון Mold Max 15T.
![](/Cermat2013/UploadFiles/PGallery/7741.jpg)

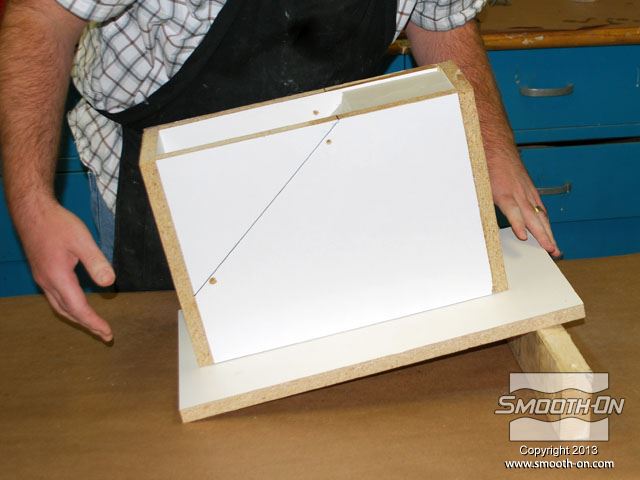

מציבים את התבנית בזווית כדי להקטין את היווצרות בועות האוויר.
![](/Cermat2013/UploadFiles/PGallery/7742.jpg)

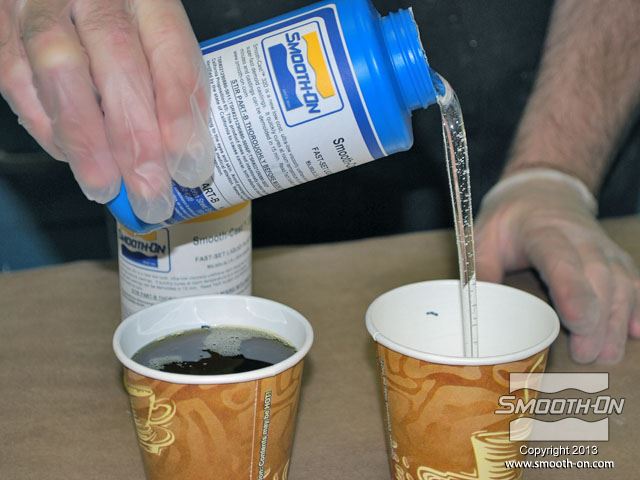

מודדים את חלקי הבסיס והמקשה ביחס ערבוב 1A:1B (לפי נפח), של פוליאוריתן קשיח מהיר ליציקה Smooth-Cast 320.
![](/Cermat2013/UploadFiles/PGallery/7743.jpg)

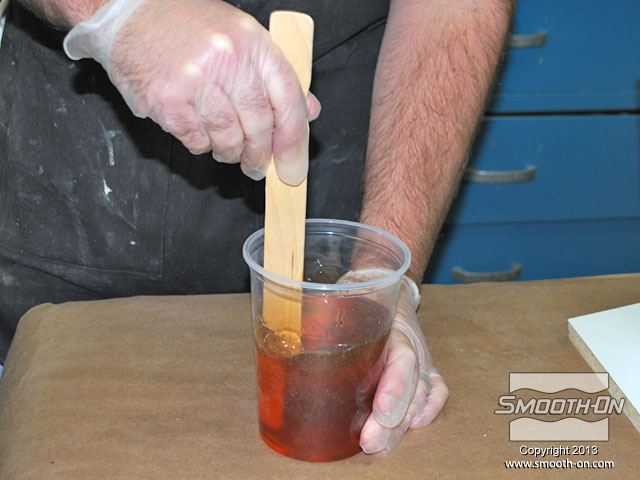

מערבבים ביסודיות את הפוליאוריטן ליציקה .
![](/Cermat2013/UploadFiles/PGallery/7744.jpg)
מעבירים את ה פוליאוריטן ליציקה Smooth Cast 320 לכוס קטנה יותר.
![](/Cermat2013/UploadFiles/PGallery/7745.jpg)

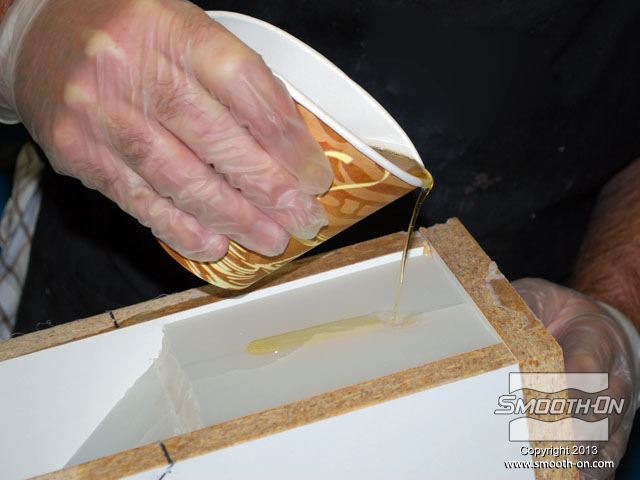

לשרף זה צמיגות נמוכה מאוד, מה שהופך את מזיגתו לתבנית לקלה ביותר.
![](/Cermat2013/UploadFiles/PGallery/7746.jpg)

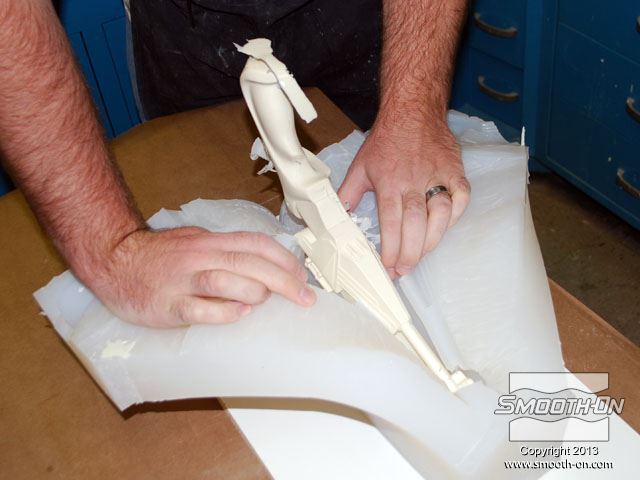

מוציאים את יציקת הפוליאוריתן Smooth Cast 320 מתבנית הסיליקון Mold Max 15T.
![](/Cermat2013/UploadFiles/PGallery/7747.jpg)

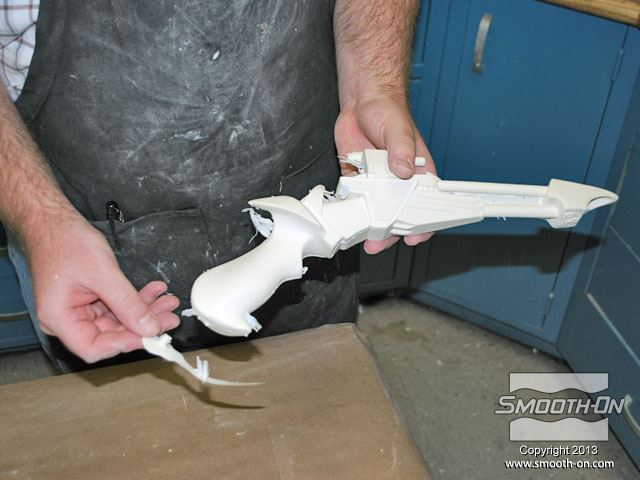

חותכים את הפלאשים מקצוות היציקה.
![](/Cermat2013/UploadFiles/PGallery/7748.jpg)

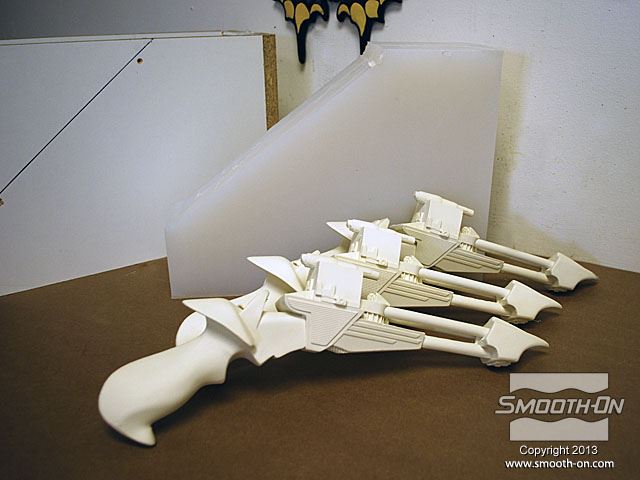

תבנית מגומי סיליקון Mold Max 15T הינה חזקה ומאפשרת ביצוע יציקות רבות.
![](/Cermat2013/UploadFiles/PGallery/7749.jpg)
מלטשים וצובעים את היציקה.
![](/Cermat2013/UploadFiles/PGallery/7750.jpg)

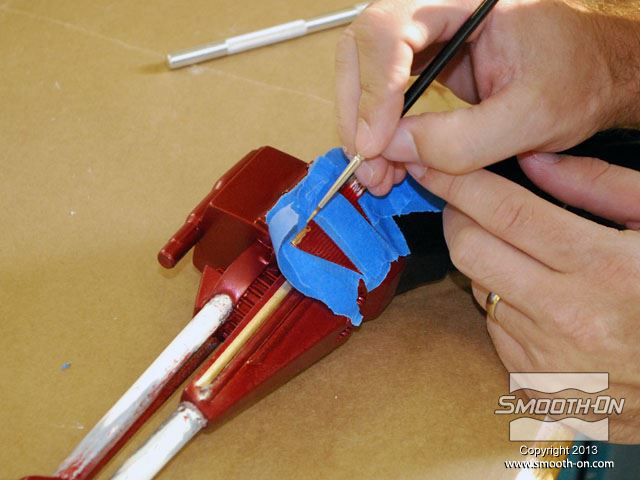

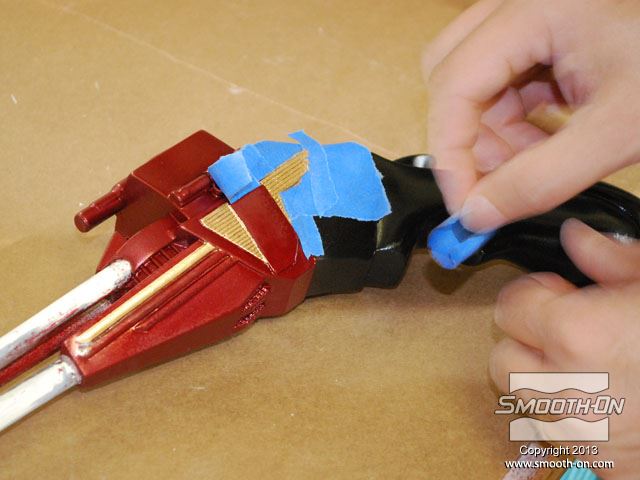

משתמשים בסלוטייפ כדי לבצע צביעה מדוייקת.
![](/Cermat2013/UploadFiles/PGallery/7751.jpg)

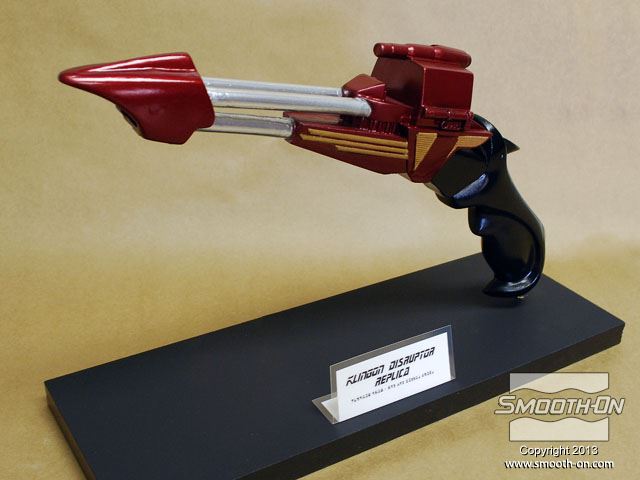

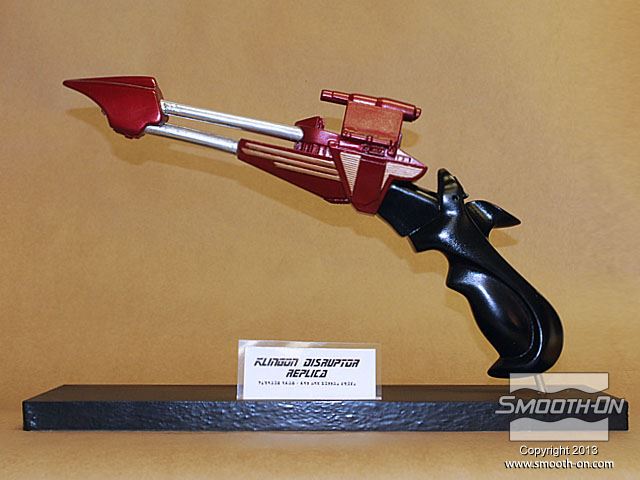

היציקה הגמורה ניצבת על מעמד עבור תצוגה.
![](/Cermat2013/UploadFiles/PGallery/7752.jpg)
יציקת פוליאוריתן יכולה להיות שווה כמה מאות דולרים בשוק לאספנים!
