הכנת קונכייה בעזרת תבנית בשני חלקים מסיליקון להכנת תבניות ללא צורך בואקום Mold Star®15 ויציקת פוליאוריתן שקוף קריסטלי Crystal Clear®200.
![](/Cermat2013/UploadFiles/PGallery/8303.jpg)

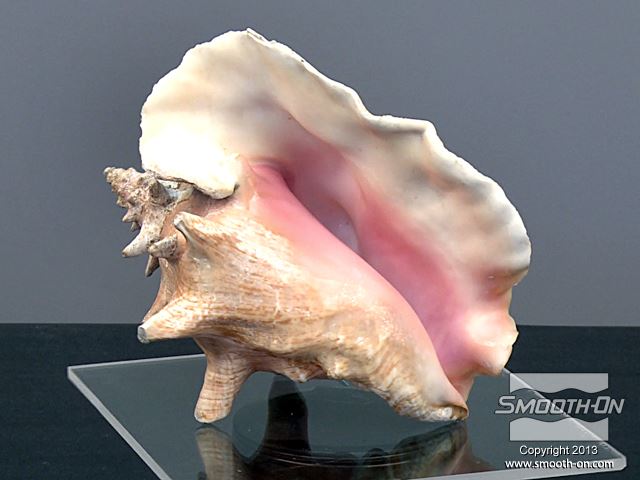

המודל המקורי להכנת התבנית הוא קונכיית ים יבשה. ניתן לראות כי בחזית המודל קיים חלל גדול.
![](/Cermat2013/UploadFiles/PGallery/8304.jpg)

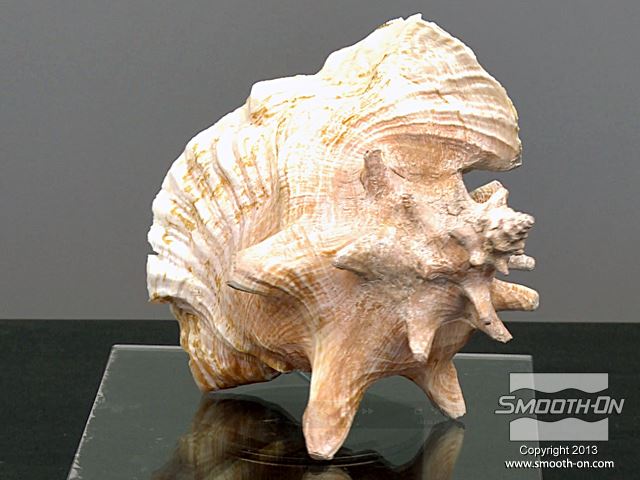

מבט אחורי על הקונכייה.
![](/Cermat2013/UploadFiles/PGallery/8305.jpg)

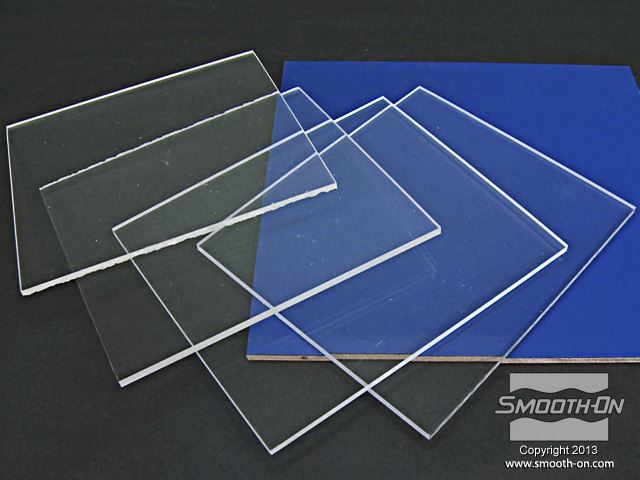

כדי להכין את מסגרת התבנית משתמשים בארבעה לוחות אקריליק, אותם מדביקים ללוח הבסיס. משאירים מרווח של לפחות 1 ס"מ בין המסגרת לקצוות החיצוניים של המודל.
![](/Cermat2013/UploadFiles/PGallery/8306.jpg)

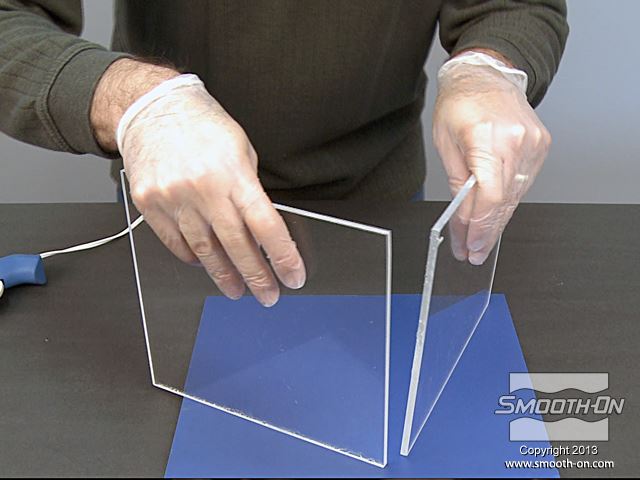

מסדרים את הלוחות..
![](/Cermat2013/UploadFiles/PGallery/8307.jpg)

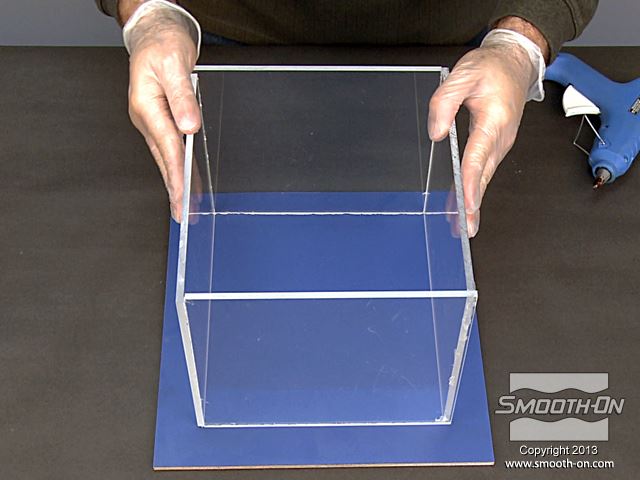

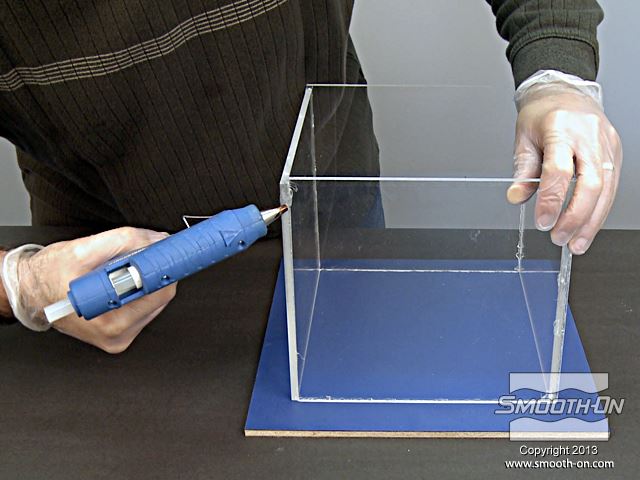

מדביקים את הלוחות אחד לשני בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/8308.jpg)
לאחר שמדביקים את ארבעת הלוחות מסדרים אותם על לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/8309.jpg)

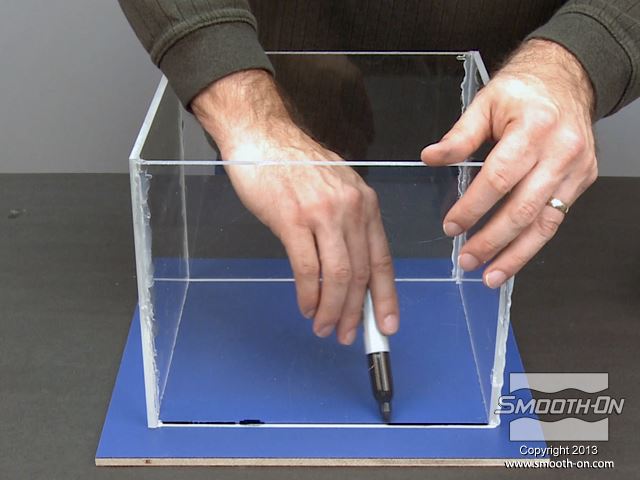

מסמנים את הגבולות הפנימיים של המסגרת על לוח הבסיס, כדי לסמן את גבולות מיטת החימר שנכין כדי ליצור את חצי התבנית הראשון.
![](/Cermat2013/UploadFiles/PGallery/8310.jpg)

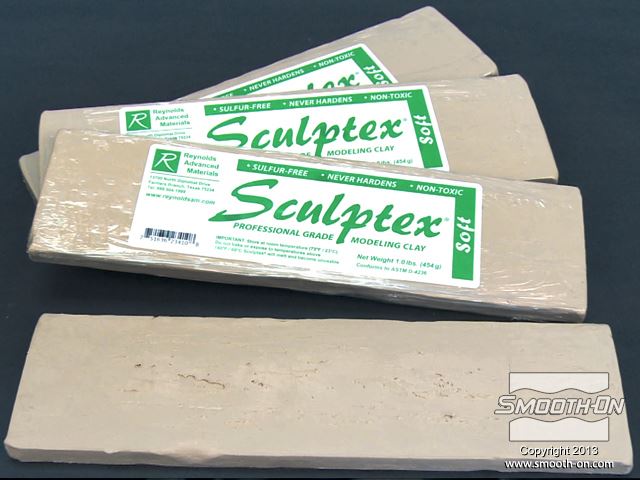

משתמשים ב חימר נטול גופרית LBT/NSP להכנת מיטת החימר, כדי להכין את חצי התבנית הראשון.
![](/Cermat2013/UploadFiles/PGallery/8311.jpg)

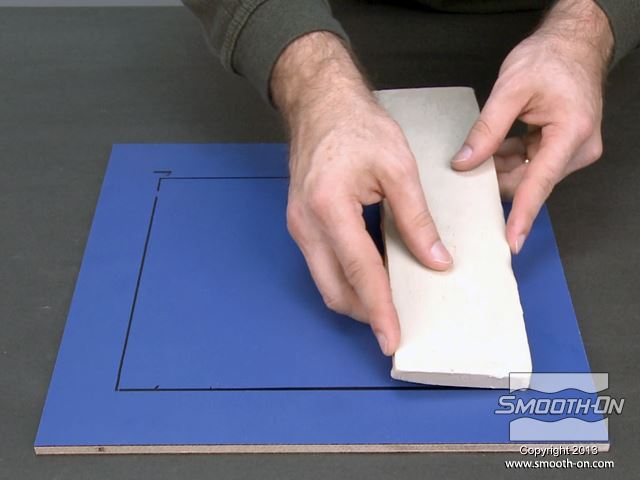

מתחילים להכין את מיטת ה חימר מעצבים לפי הסימון על לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/8312.jpg)

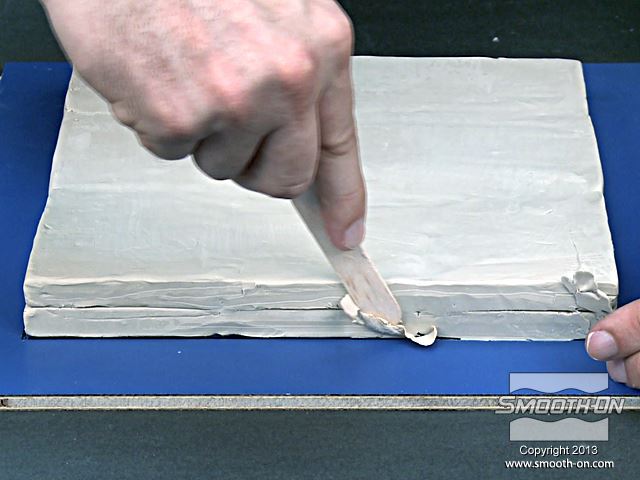

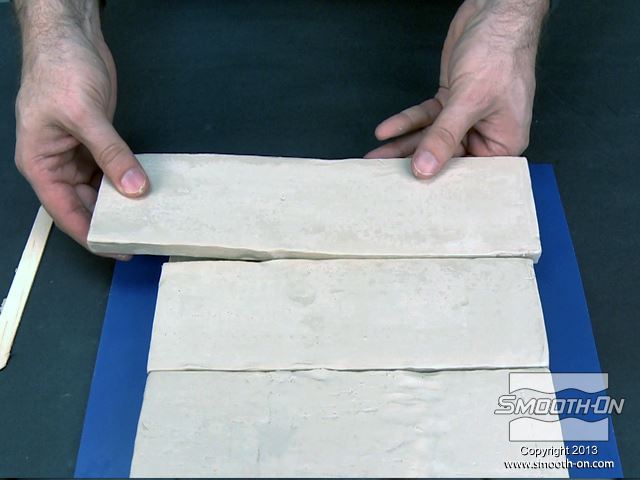

ממשיכים לבנות את עובי מיטת החימר עד שהיא גבוהה מספיק בשביל ליצור את חצי התבנית הראשון. למעשה מכנים את קו החלוקה.
![](/Cermat2013/UploadFiles/PGallery/8313.jpg)
מיישרים את קצוות מיטת החימר כך שתתאים בדיוק למסגרת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8314.jpg)

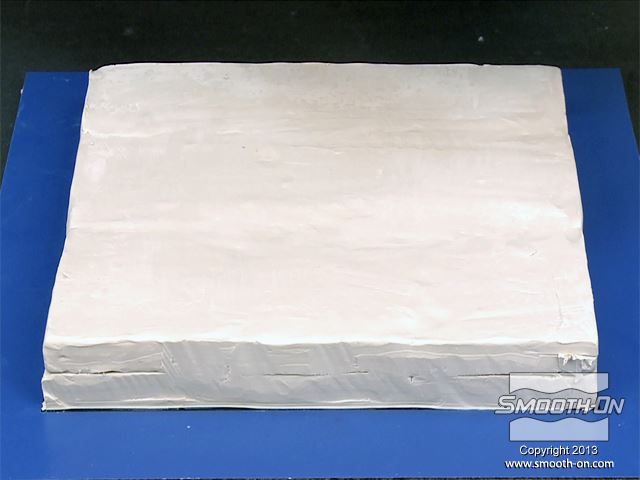

הקונכייה המקורית תשב על מיטת החימר בזמן יציקת ה סיליקון RTV להכנת תבנית Mold Star®15.
![](/Cermat2013/UploadFiles/PGallery/8315.jpg)

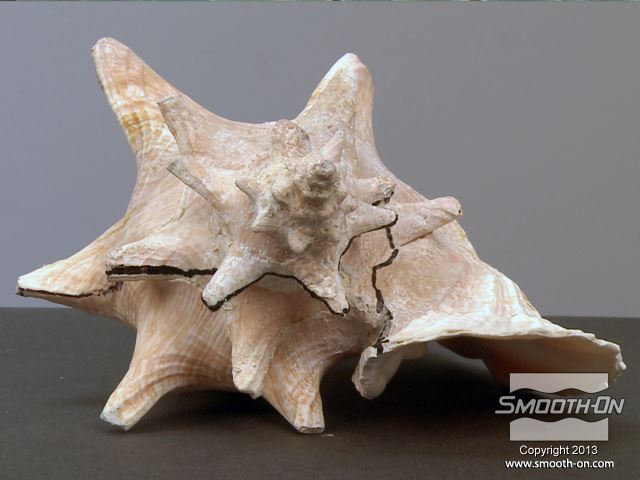

מסמנים את קו ההפרדה שיפריד בין שני חצאי התבנית (מתככנים את מיקומו מראש כך שלא תיווצר נעילה מכאנית של המודל בתבנית).
![](/Cermat2013/UploadFiles/PGallery/8316.jpg)

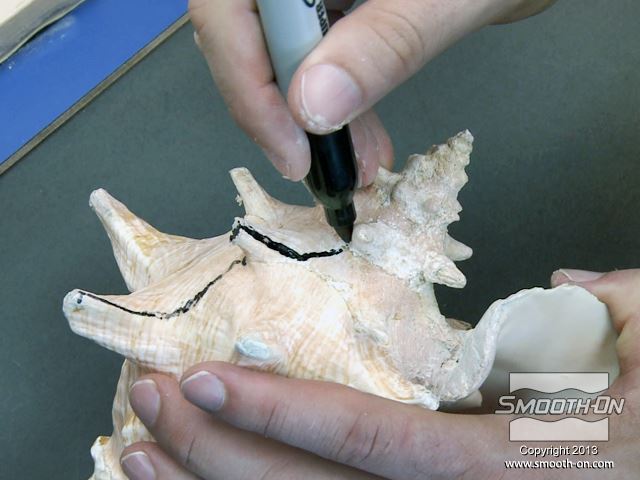

מבט נוסף על קו ההפרדה על הקונכיה.
![](/Cermat2013/UploadFiles/PGallery/8317.jpg)

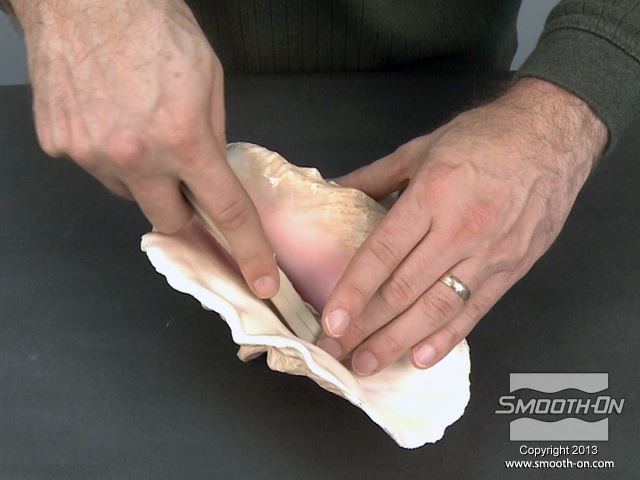

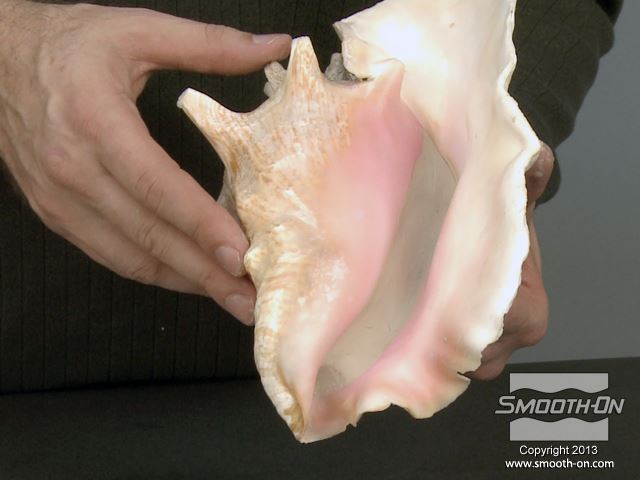

צריך לסתום את החלל הגדול בקונכייה לפני שיוצרים את התבנית, אחרת הסיליקון הנוזלי יזרום פנימה ולא יהיה אפשר לחלוץ את המודל מהתבנית (נעילה מכאנית).
![](/Cermat2013/UploadFiles/PGallery/8318.jpg)

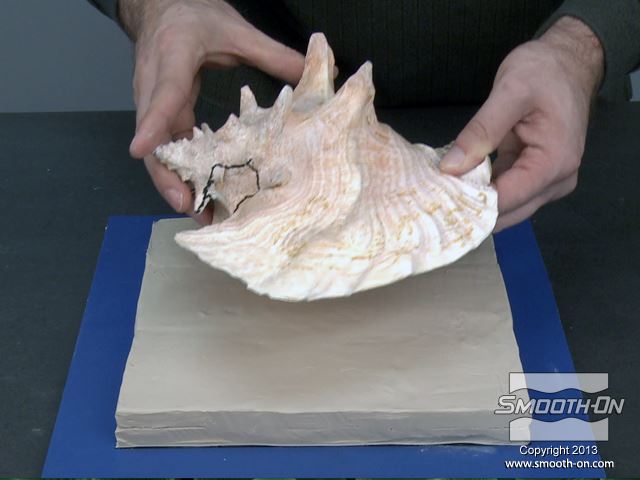

כדי למנוע נעילה מכאנית, ממלאים את החלל בקונכייה בעזרת עוד חימר ללא גופרית.
![](/Cermat2013/UploadFiles/PGallery/8319.jpg)

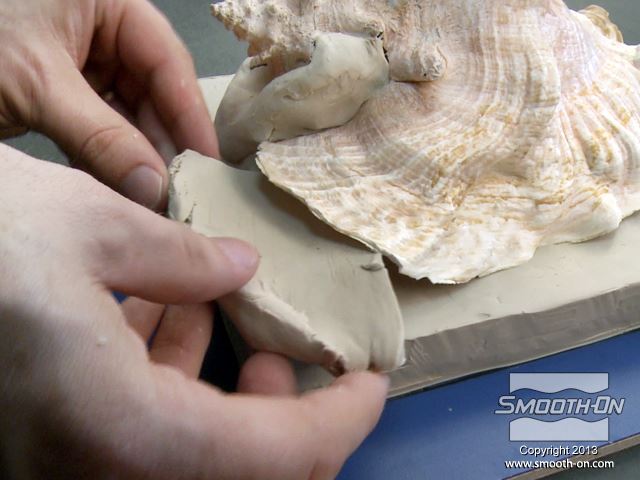

מניחים את הקונכיה עם כשהפתח שלה פונה למטה (לכיוון מיטת החימר).
![](/Cermat2013/UploadFiles/PGallery/8320.jpg)

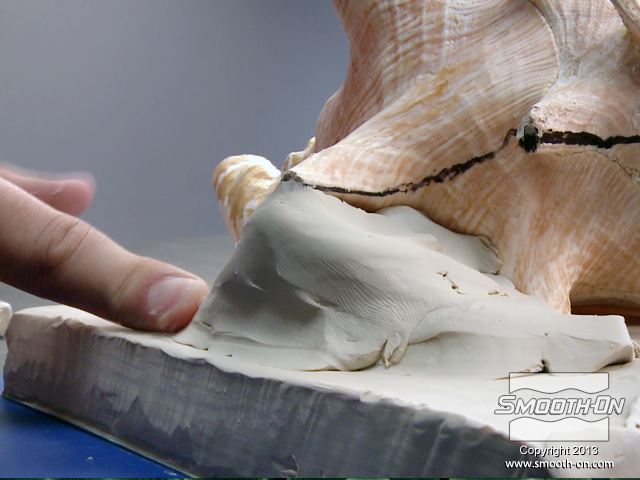

מכיוון שתחתית הקונכיה לא ישר, מוסיפים עוד חימר לעיצוב כך שיסתום את הזוויות השליליות (אנדרקאטים) לגמרי כדי שנוכל ליצור את חצי התבנית הראשון.
![](/Cermat2013/UploadFiles/PGallery/8321.jpg)
ממשיכים להוסיף חימר לעיצוב נטול גופרית לאורך קו ההפרדה שסימנו על המודל.
![](/Cermat2013/UploadFiles/PGallery/8322.jpg)

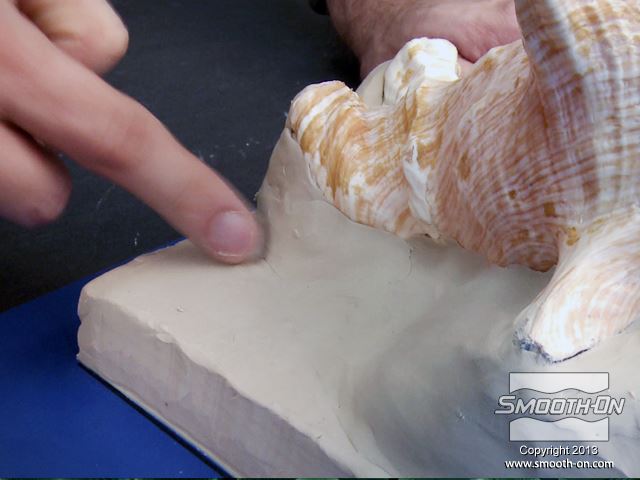

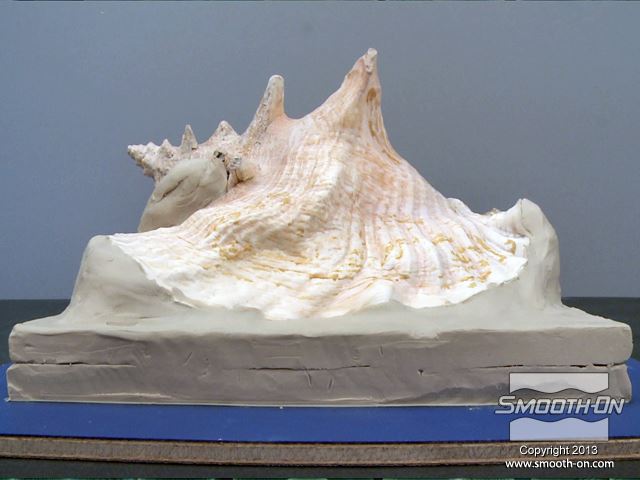

מחליקים את החימר על המודל כך ששני חצאי תבנית הסיליקון Mold Star®15 יתאימו ויסגרו בחוזקה.
![](/Cermat2013/UploadFiles/PGallery/8323.jpg)
נשאר רק עוד שלב אחד לפני שיוצקים את חצי התבנית הראשון..
![](/Cermat2013/UploadFiles/PGallery/8324.jpg)

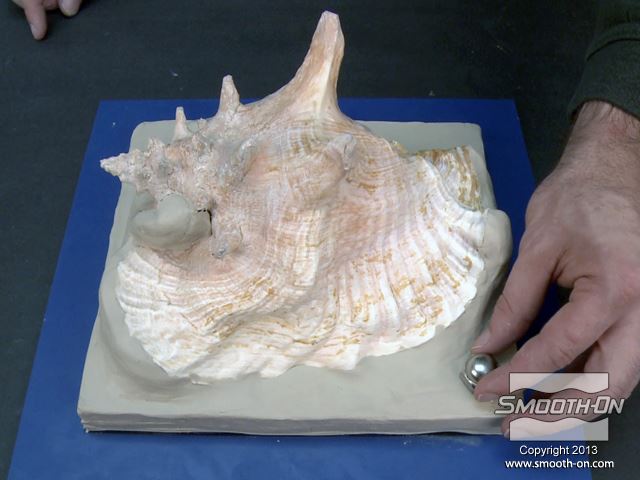

מטביעים במיטת החימר ברגים עם ראש עגול שישמשו כמפתחות נעילה בין שני חצאי התבנית.
![](/Cermat2013/UploadFiles/PGallery/8325.jpg)
![](/Cermat2013/UploadFiles/PGallery/8326.jpg)

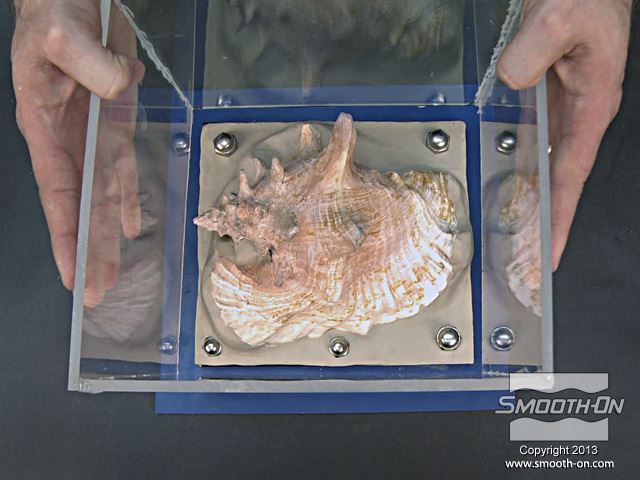

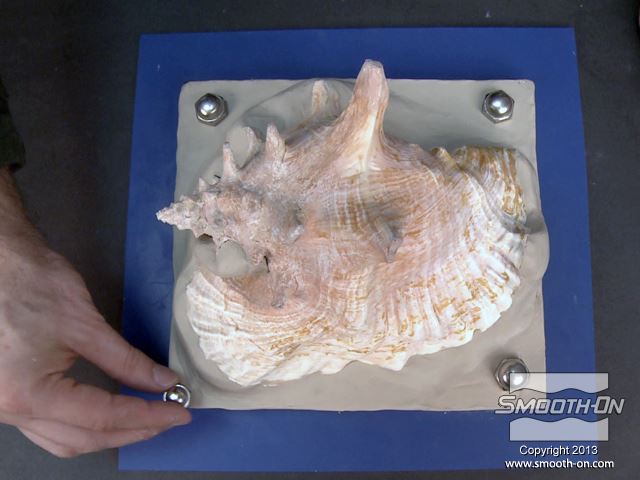

סוגרים את מסגרת התבנית על מיטת החימר והמודל.
![](/Cermat2013/UploadFiles/PGallery/8327.jpg)

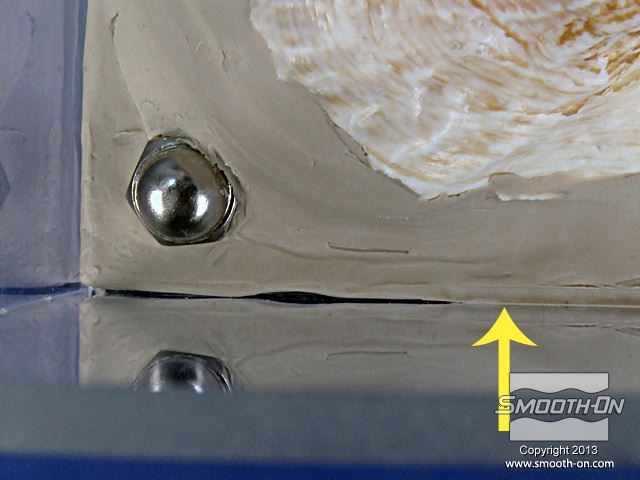

מוודאים שהחימר צמוד לגמרי למסגרת התבנית כדי למנוע נזילה של סיליקון נוזלי ברווח ביניהם.
![](/Cermat2013/UploadFiles/PGallery/8328.jpg)

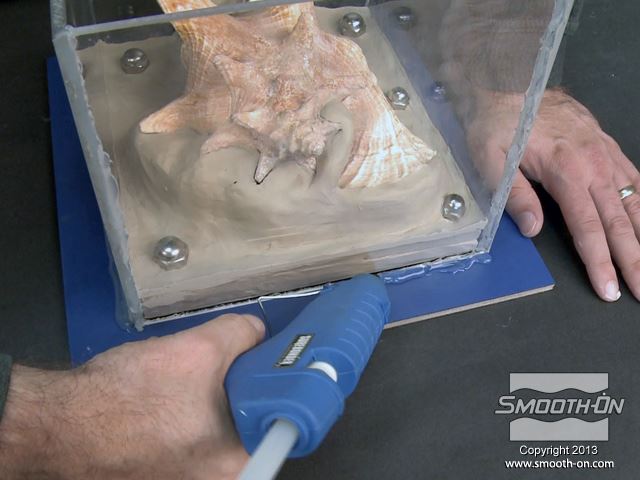

מדביקים את לוחות המסגרת לבסיס בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/8329.jpg)

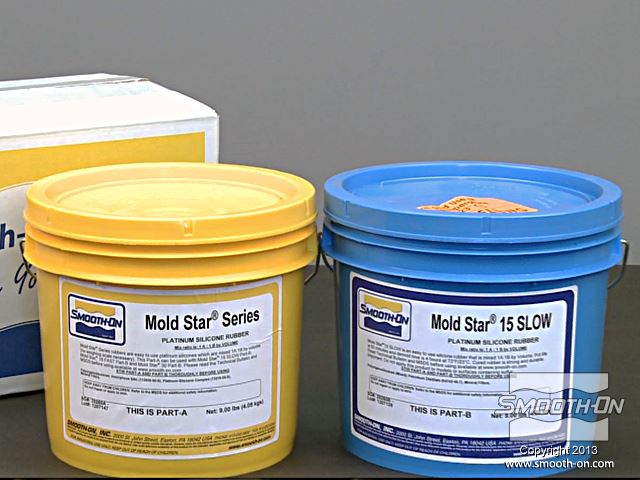

הכנת התבנית - משתמשים בסיליקון להכנת תבניות ללא צורך בואקום Mold Star®15 . יחס הערבוב של החומר הוא 1:1 לפי נפח.
![](/Cermat2013/UploadFiles/PGallery/8330.jpg)

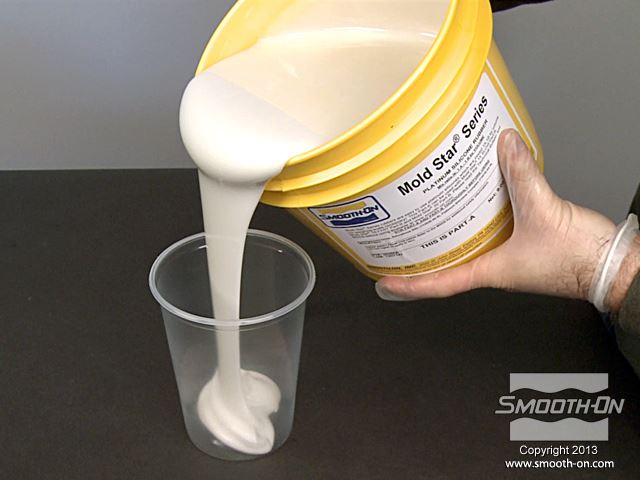

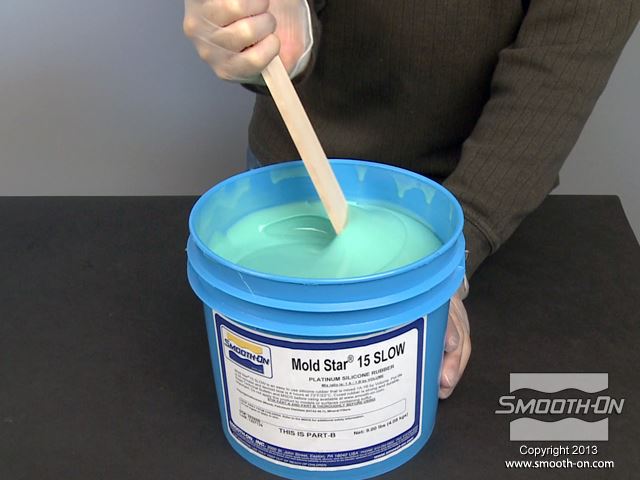

לפני מדידת המקשה יש לערבב אותו בכלי.
![](/Cermat2013/UploadFiles/PGallery/8331.jpg)

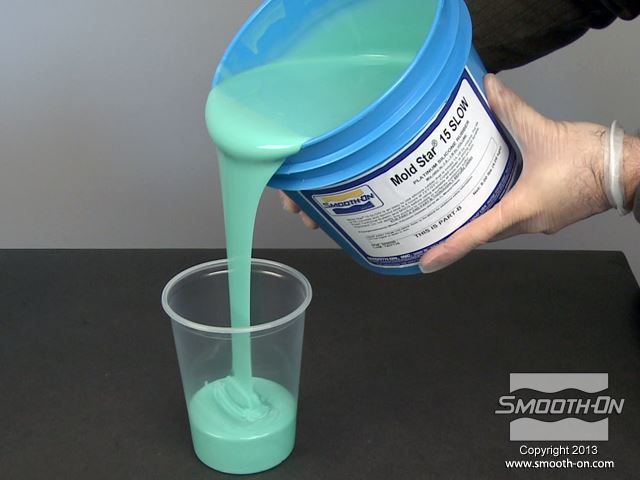

מודדים את בסיס הסיליקון ליציקה Mold Star®15 .
![](/Cermat2013/UploadFiles/PGallery/8332.jpg)
מודדים כמות שווה של מקשה סיליקון Mold Star®15 .
![](/Cermat2013/UploadFiles/PGallery/8333.jpg)

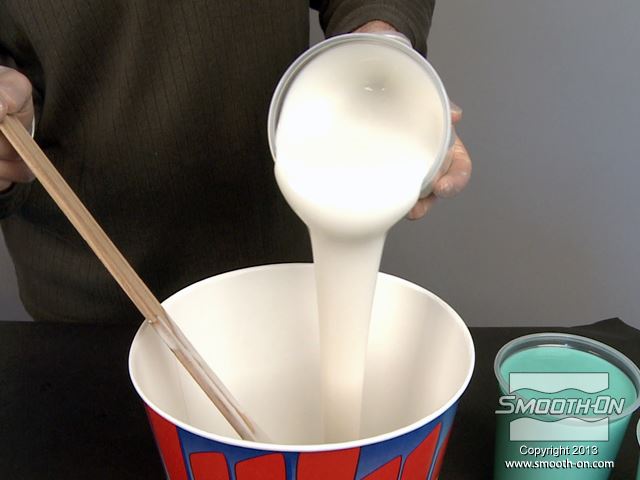

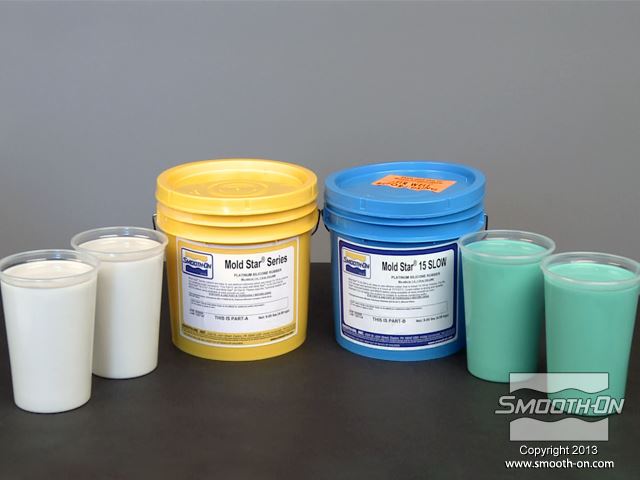

מנת הסיליקון ליציקה Mold Star®15 הזאת תשמש להכנת חצי התבנית הראשון.
![](/Cermat2013/UploadFiles/PGallery/8334.jpg)
מעבירים את הבסיס של הסיליקון להכנת תבנית Mold Star®15 למיכל ערבוב גדול יותר.
![](/Cermat2013/UploadFiles/PGallery/8335.jpg)
שופכים את הבסיס של הסיליקון למיכל הערבוב הגדול.
![](/Cermat2013/UploadFiles/PGallery/8336.jpg)

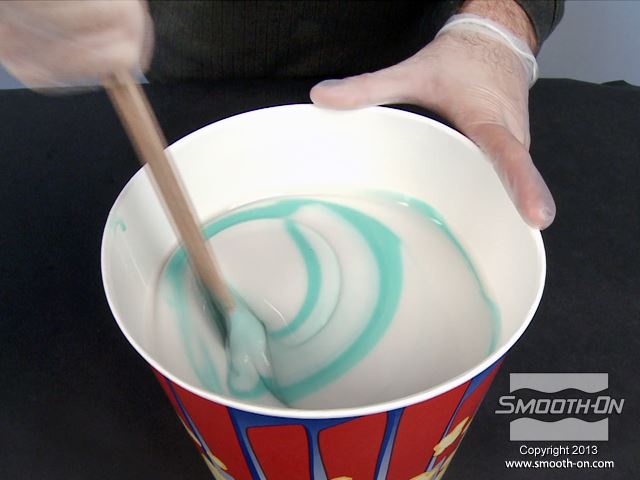

מערבבים את החומרים ביסודיות עד שמתקבלת תערובת בצבע אחיד.
![](/Cermat2013/UploadFiles/PGallery/8337.jpg)
זמן העבודה של הסיליקון להכנת תבניות ללא צורך בואקום Mold Star®15 הוא 50 דקות.
![](/Cermat2013/UploadFiles/PGallery/8338.jpg)

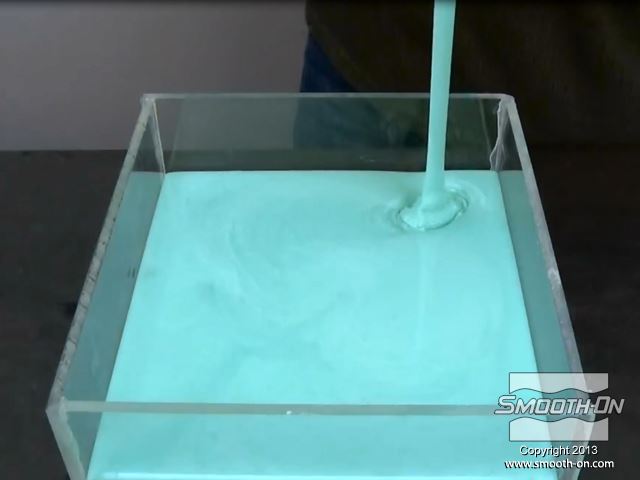

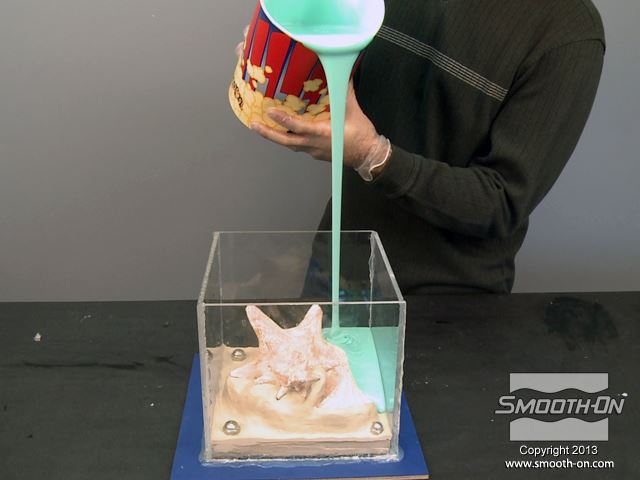

יוצקים את הסיליקון למסגרת התבנית בזרם ארוך ודק כדי למנוע לכידה של בועות אוויר.
![](/Cermat2013/UploadFiles/PGallery/8339.jpg)

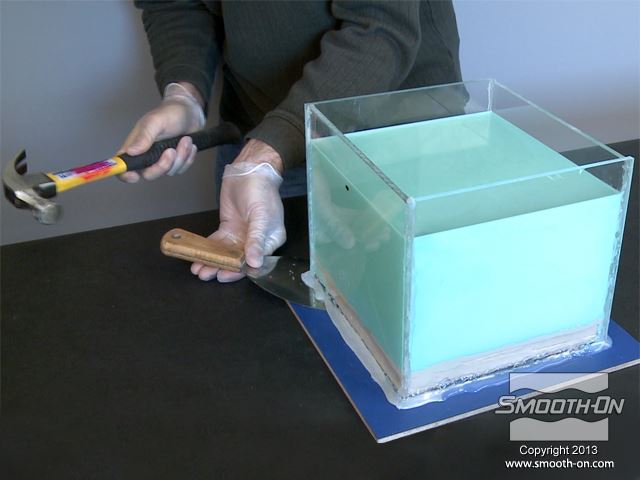

מניחים לחצי התבנית הראשון להתמצק במשך לפחות 4 שעות.
![](/Cermat2013/UploadFiles/PGallery/8340.jpg)

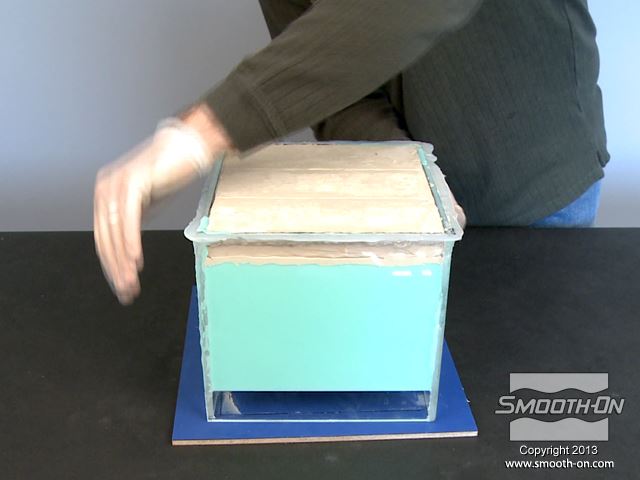

לאחר שחצי תבנית הסיליקון Mold Star®15 הראשון התמצק, מפרידים את המסגרת מהבסיס.
![](/Cermat2013/UploadFiles/PGallery/8341.jpg)
הופכים את חצי התבנית הראשון.
![](/Cermat2013/UploadFiles/PGallery/8342.jpg)

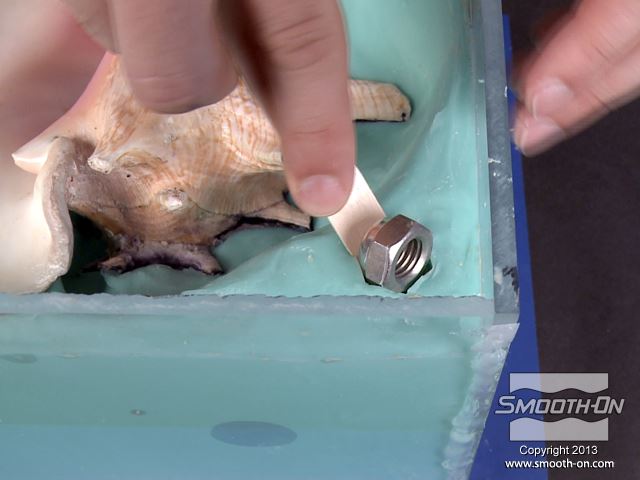

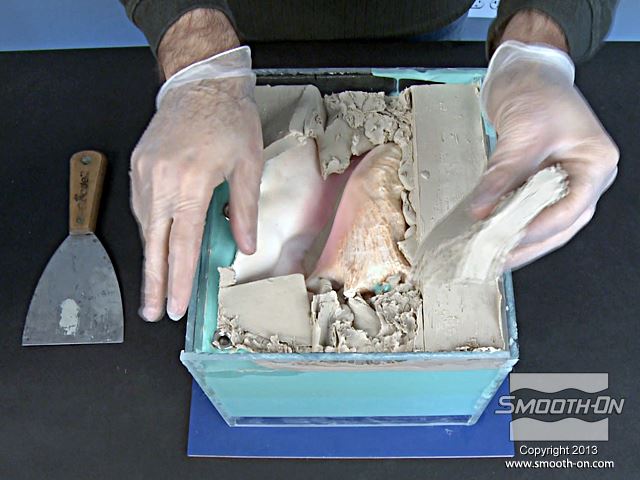

מסירים את מיטת החימר מהמודל וחצי תבנית הסיליקון הראשון (מבלי להוציא את המודל!).
![](/Cermat2013/UploadFiles/PGallery/8343.jpg)
מוציאים מחצי תבנית הסיליקון Mold Star®15 את מפתחות הנעילה.
![](/Cermat2013/UploadFiles/PGallery/8344.jpg)

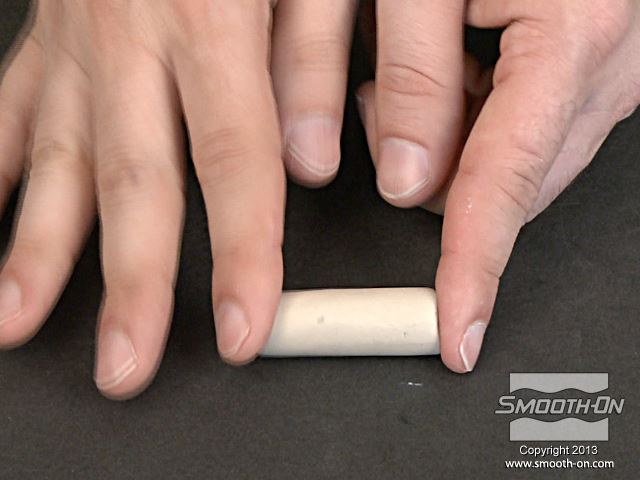

מכינים גליל מחימר נטול גופרית כדי ליצור פתח ליציקת חומר לתבנית הסיליקון בהמשך.
![](/Cermat2013/UploadFiles/PGallery/8345.jpg)

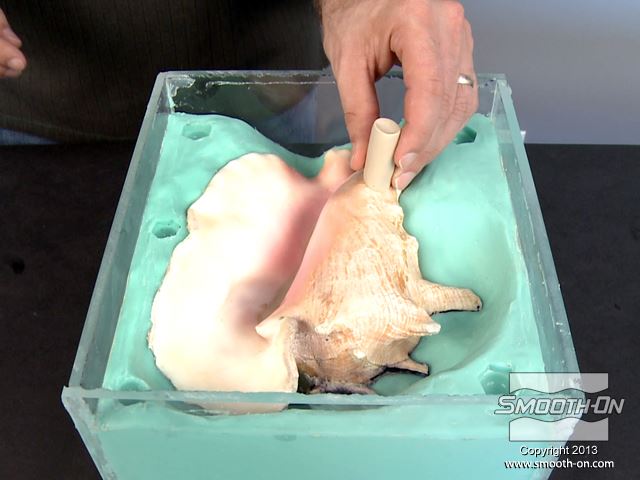

ממקמים את גליל החימר על המודל.
![](/Cermat2013/UploadFiles/PGallery/8346.jpg)

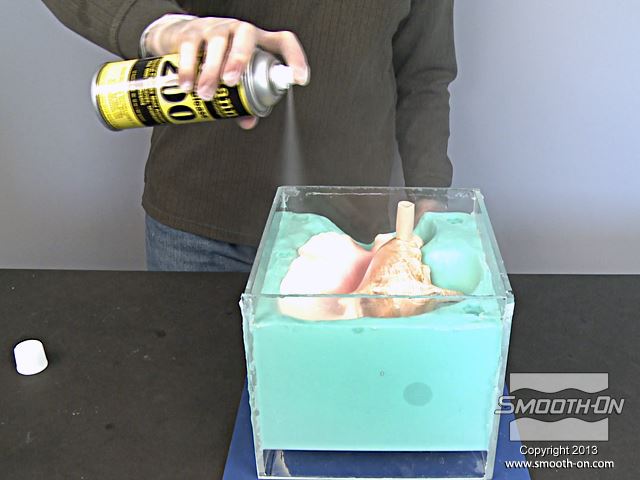

מרססים על הסיליקון Mold Star®15 המוצק ועל גליל החימר חומר הפרדה לסיליקון Ease Release 200 כדי למנוע מחצי התבנית השני להדבק לחצי הראשון.
![](/Cermat2013/UploadFiles/PGallery/8347.jpg)

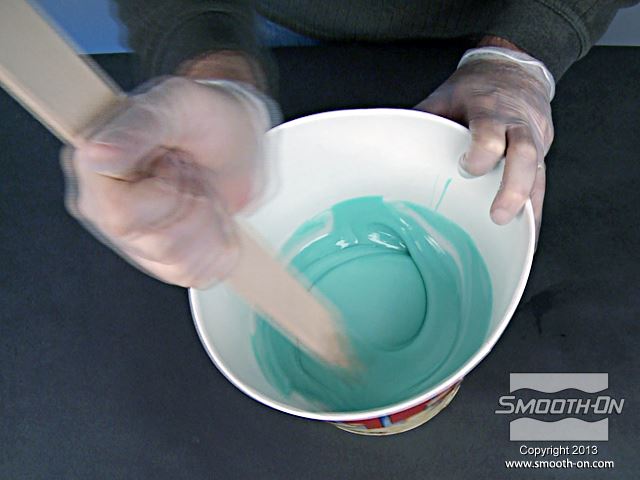

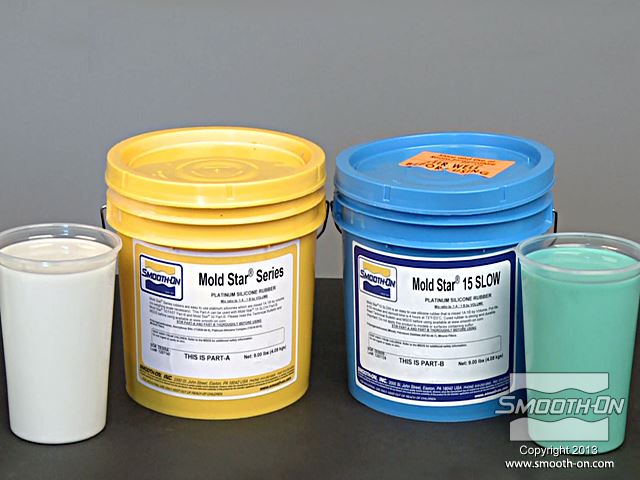

מכינים מנה נוספת של סיליקון ליציקה Mold Star®15, להכנת חצי התבנית השני.
![](/Cermat2013/UploadFiles/PGallery/8348.jpg)
מערבבים את החומרים ביסודיות עד שמתקבלת תערובת בצבע אחיד.
![](/Cermat2013/UploadFiles/PGallery/8349.jpg)

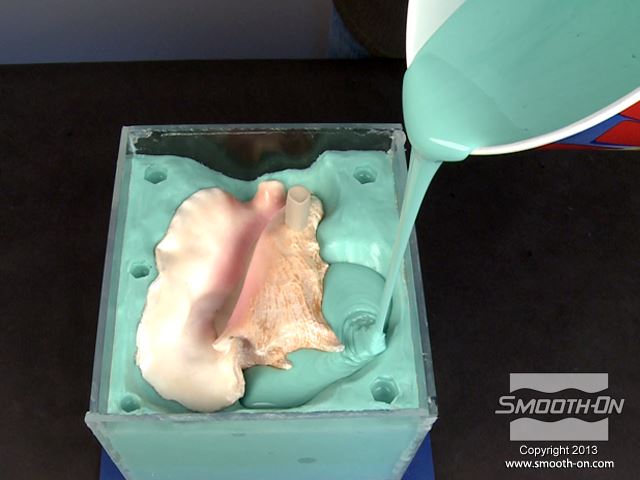

יוצקים את חצי התבנית השני.
![](/Cermat2013/UploadFiles/PGallery/8350.jpg)

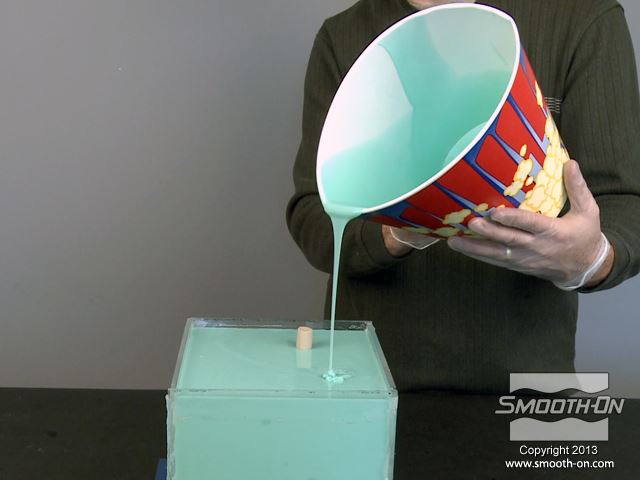

מניחים לסיליקון ליציקה Mold Star®15 להתמצק במשך 4 שעות.
![](/Cermat2013/UploadFiles/PGallery/8351.jpg)

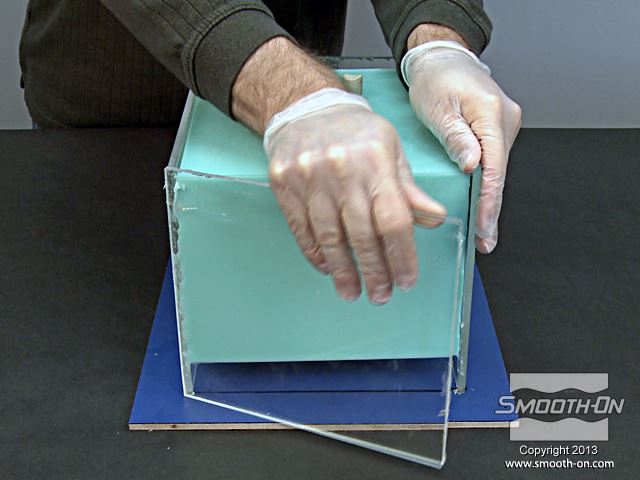

מסירים בזהירות את לוחות המסגרת וכל שאריות של חימר מהגומי סיליקון Mold Star®15 המוצק.
![](/Cermat2013/UploadFiles/PGallery/8352.jpg)

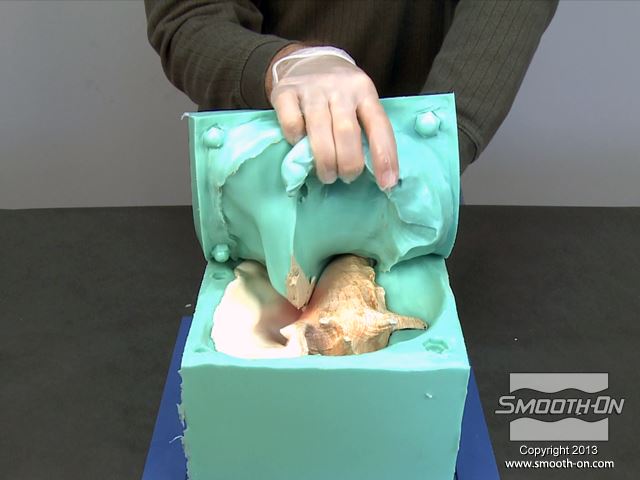

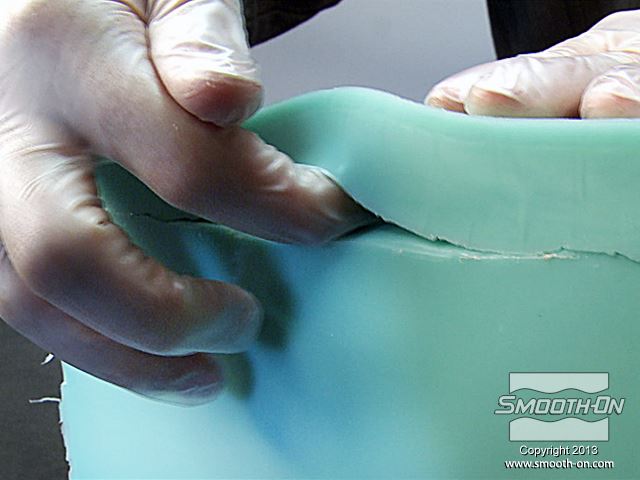

מפרידים בידיים את שני חצאי תבנית הסיליקון Mold Star®15.
![](/Cermat2013/UploadFiles/PGallery/8353.jpg)
פותחים את חצי התבנית השני הנפרד מהראשון בקלות בזכות חומר ההפרדה.
![](/Cermat2013/UploadFiles/PGallery/8354.jpg)

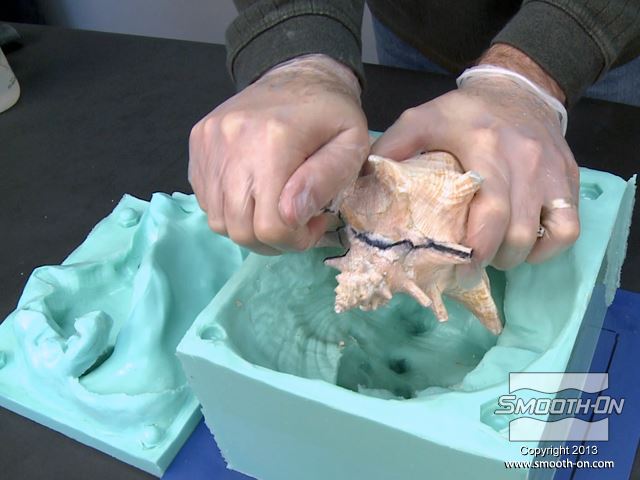

חולצים בעדינות את המודל המקורי מ תבנית סיליקון Mold Star®15.
![](/Cermat2013/UploadFiles/PGallery/8355.jpg)

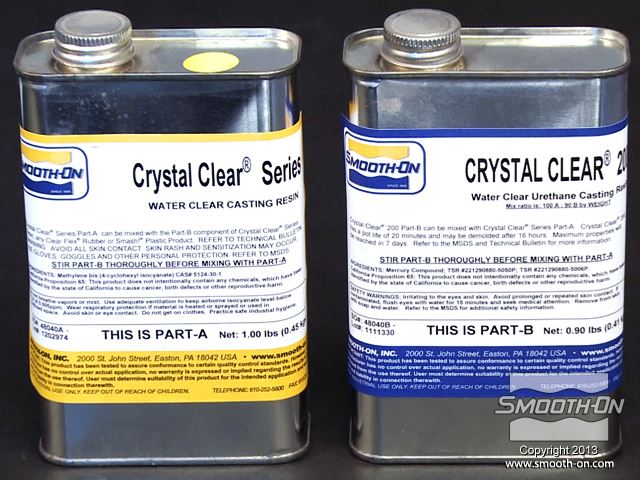

יציקה - משתמשים בפוליאוריתן צלול כמים Crystal Clear®200. יחס הערבוב של החומר הוא 100A:90B לפי משקל.
![](/Cermat2013/UploadFiles/PGallery/8356.jpg)

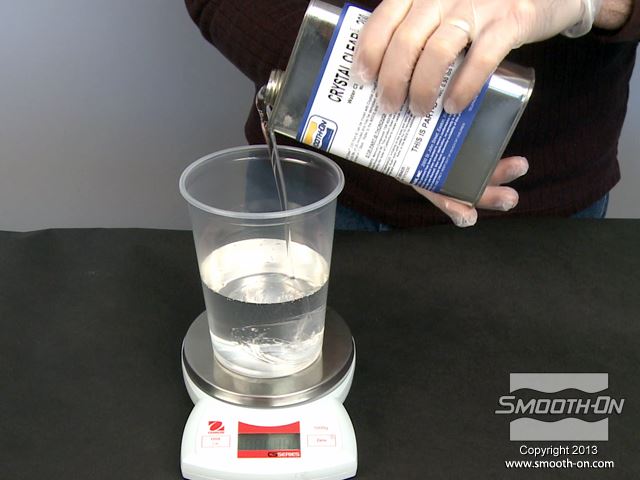

מודדים את הבסיס של ה פוליאוריתן שקוף קריסטלי ליציקה Crystal Clear®200.
![](/Cermat2013/UploadFiles/PGallery/8357.jpg)
מודדים גם את המקשה.
![](/Cermat2013/UploadFiles/PGallery/8358.jpg)

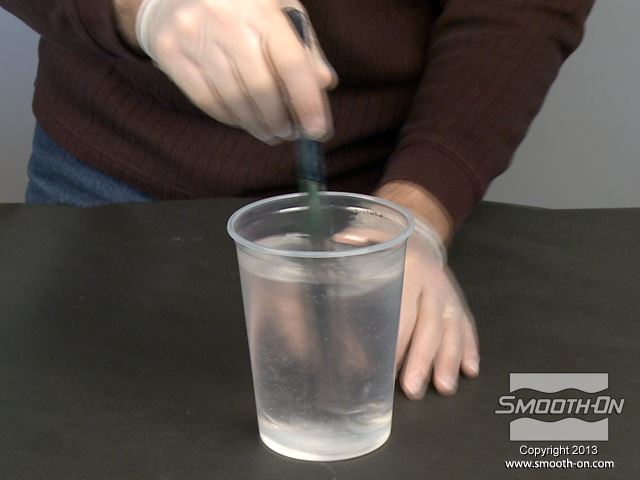

מערבבים את מרכיבי הפוליאורטן שקוף כמו מים Crystal Clear®200 ביסודיות.
![](/Cermat2013/UploadFiles/PGallery/8359.jpg)

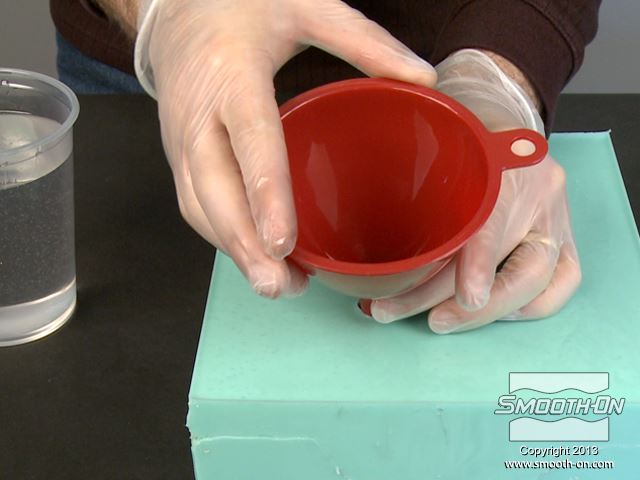

מרכיבים מחדש את שני חצאי תבנית הסיליקון Mold Star ומכניסים משפך לצינור היציקה שיצרנו בתבנית, כדי למזער שפיכה של חומר על התבנית.
![](/Cermat2013/UploadFiles/PGallery/8360.jpg)
יוצקים אל המשפך את הפוליאוריתן השקוף Crystal Clear®200.
![](/Cermat2013/UploadFiles/PGallery/8361.jpg)

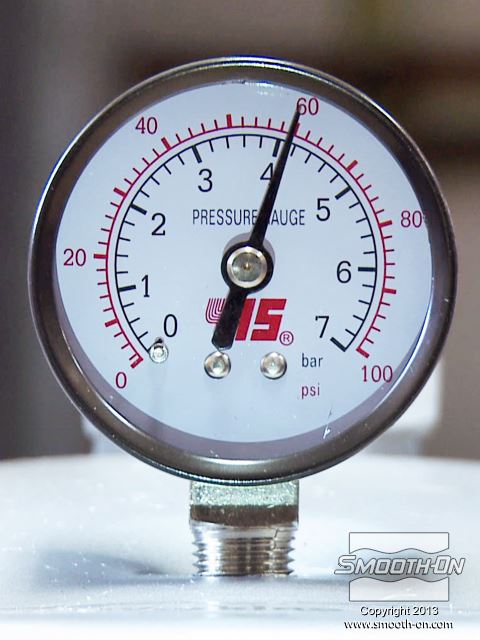

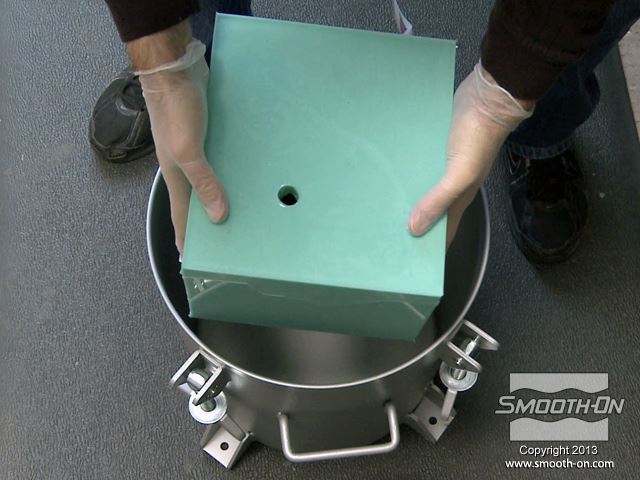

שמים את תבנית הסיליקון עם הפוליאוריתן הנוזלי בתא לחץ ומפעילים על החומר לחץ של 60 psi עד שהשרף מתמצק לחלוטין (16 שעות).
![](/Cermat2013/UploadFiles/PGallery/8362.jpg)

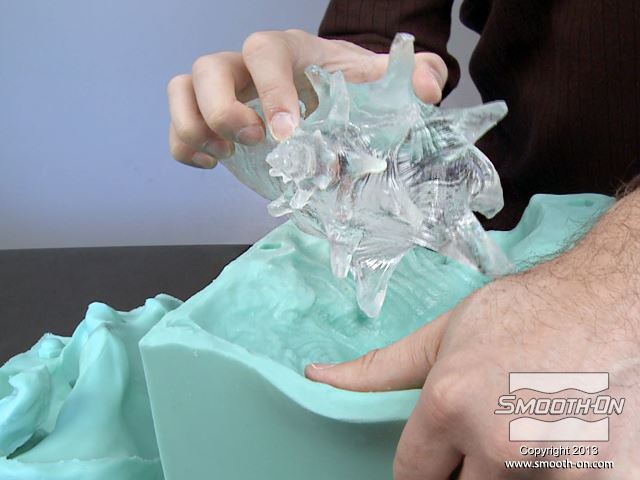

יציקה בלחץ היא אידיאלית כדי ליצור יציקות ללא בועות.
![](/Cermat2013/UploadFiles/PGallery/8363.jpg)
חולצים את יציקת הפוליאורתן שקוף קריסטלי Crystal Clear®200 מתבנית הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/8364.jpg)

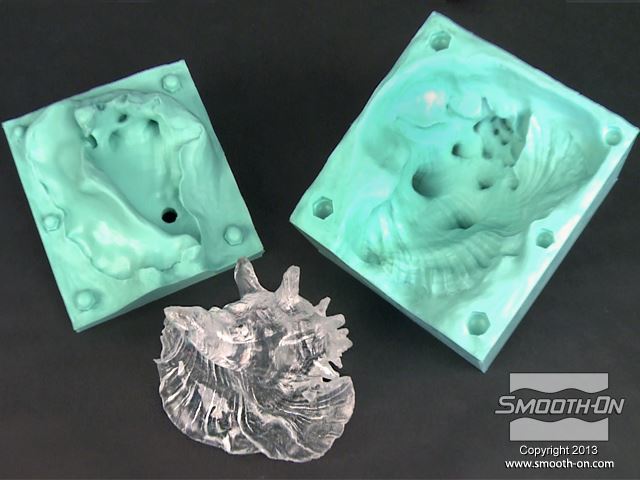

תבנית שני החצאים מסיליקון Mold Star 15 עם יציקת הפוליאוריתן שקוף כמו מים Crystal Clear®200.
![](/Cermat2013/UploadFiles/PGallery/8365.jpg)

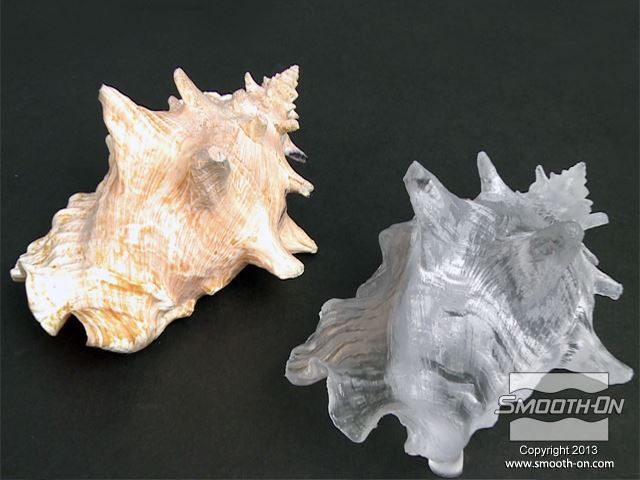

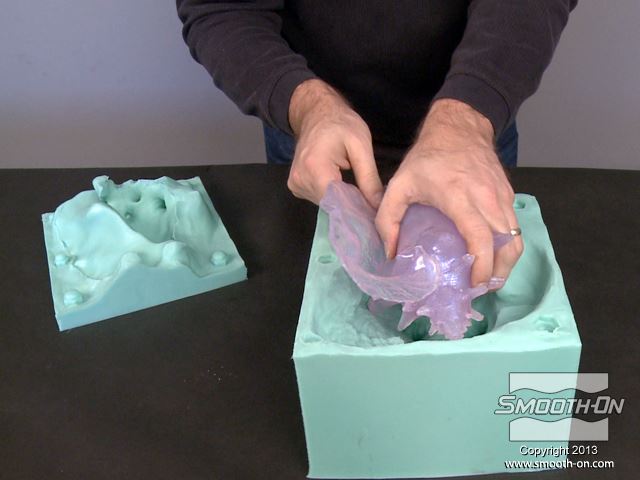

היציקה היא העתק מושלם של המודל המקורי. תבנית הסיליקון Mold Star 15 העתיקה את כל פרטי המודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/8366.jpg)

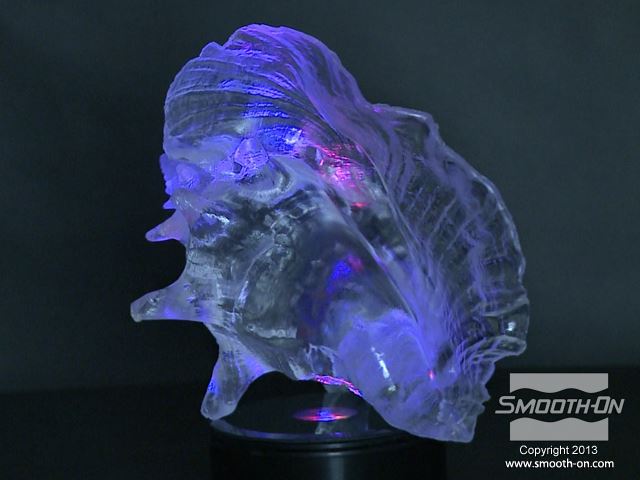

מכינים יציקת פוליאוריתן שקוף Crystal Clear®200 אך הפעם מוסיפים לחומר טיפה של צבע Ignite זוהר בUV, בגוון סגול, ליצירת אפקט דרמטי ליציקה הגמורה.
![](/Cermat2013/UploadFiles/PGallery/8367.jpg)

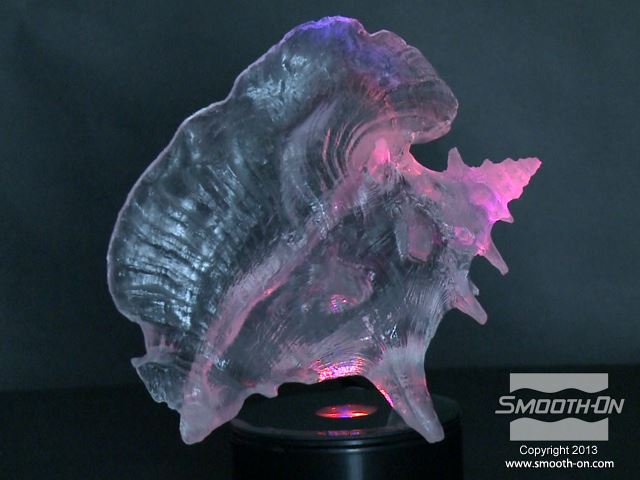

תצוגה עם אורות בצבעים מתחלפים.
![](/Cermat2013/UploadFiles/PGallery/8368.jpg)
תצוגה עם אורות בצבעים מתחלפים.
