שיכפול אקדח קלינגוני (מתוך מסע בין כוכבים) בעזרת סיליקון לתבניות Mold Max ופוליאוריתן ליציקה Smooth Cast
![](/Cermat2013/UploadFiles/PGallery/8515.jpg)

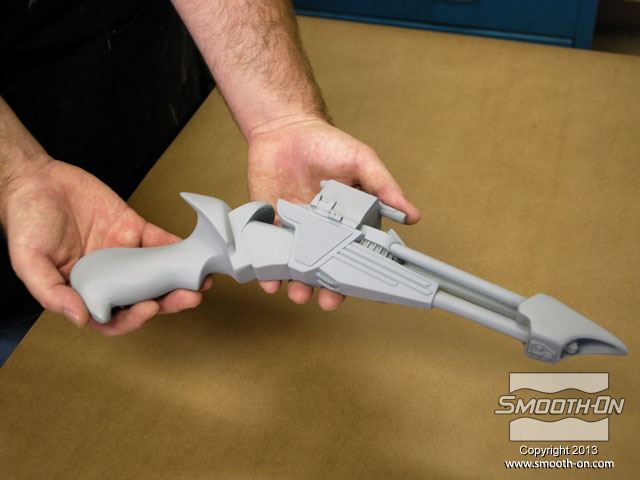

מלטשים ומשייפים את המודל המקורי.
![](/Cermat2013/UploadFiles/PGallery/8516.jpg)

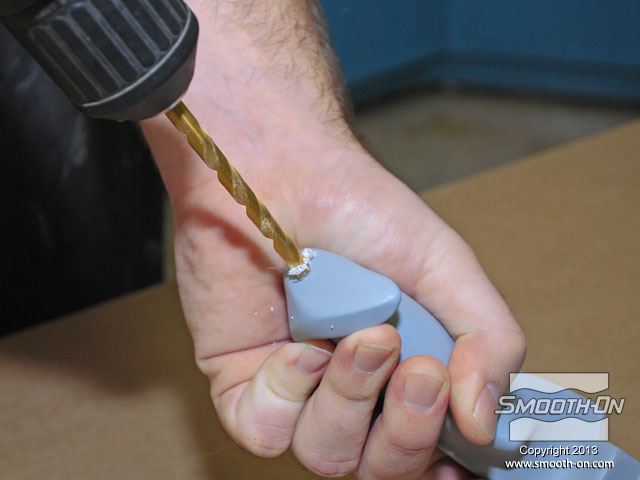

קודחים חור בידית האקדח, כדי שיהיה אפשר לקבע אותו על לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/8517.jpg)

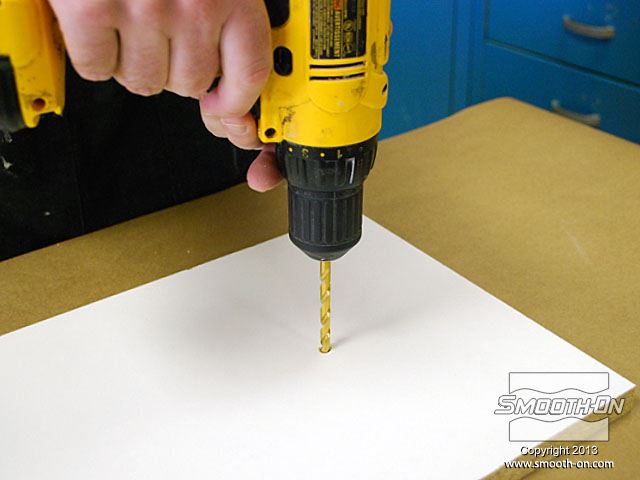

קודחים חור תואם על לוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/8518.jpg)

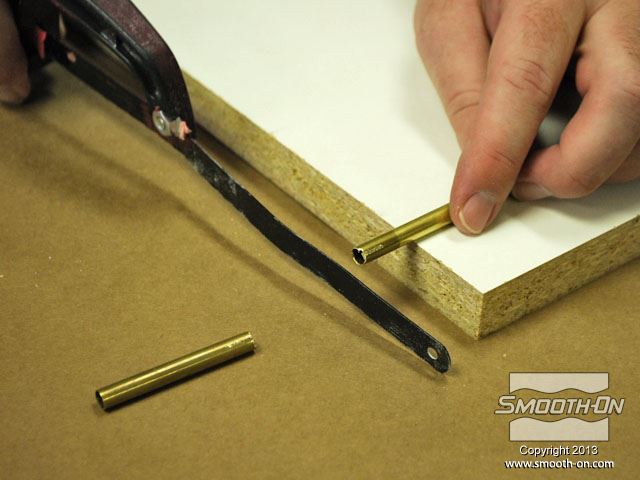

חותכים צינור פליז קטן באורך הרצוי.
![](/Cermat2013/UploadFiles/PGallery/8519.jpg)

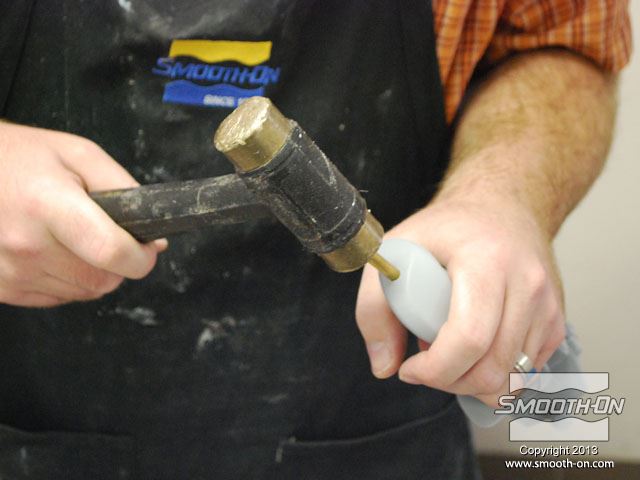

מכניסים את צינור הפליז לתוך ידית האקדח.
![](/Cermat2013/UploadFiles/PGallery/8520.jpg)

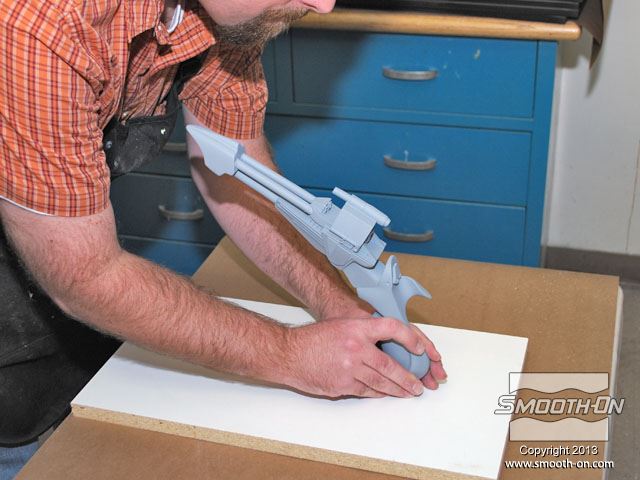

מכניסים את צינור הפליז (שכבר נמצא בידית האקדח) אל החור בלוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/8521.jpg)
מערבבים דבק אפוקסי Super Instant.
![](/Cermat2013/UploadFiles/PGallery/8522.jpg)

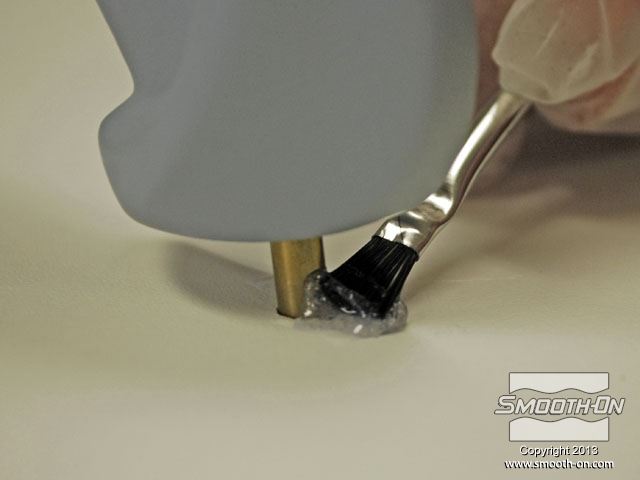

מורחים את האפוקסי על צינור הפליז ולוח הבסיס.
![](/Cermat2013/UploadFiles/PGallery/8523.jpg)

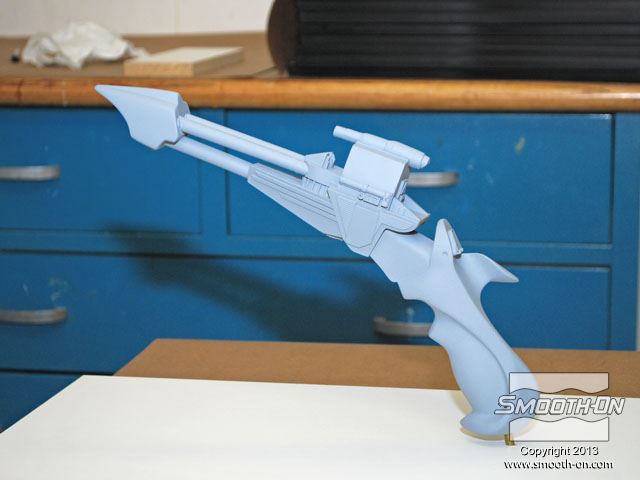

האקדח ניצב ומוכן לתהליך הכנת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8524.jpg)

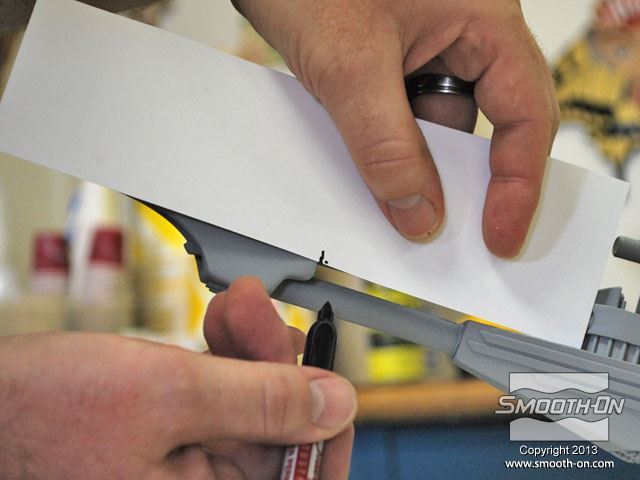

מודדים חתיכת נייר בריסטול באורך מתאים כדי להכין "סתימה" עבור החלל הקיים באזור הקנה של האקדח.
![](/Cermat2013/UploadFiles/PGallery/8525.jpg)

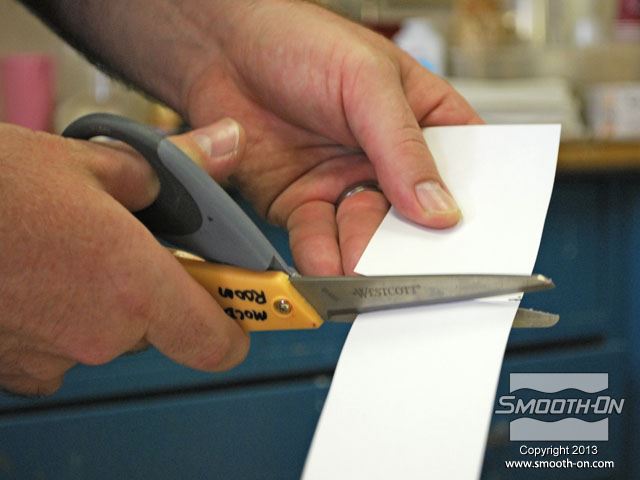

חותכים את הבריסטול.
![](/Cermat2013/UploadFiles/PGallery/8526.jpg)

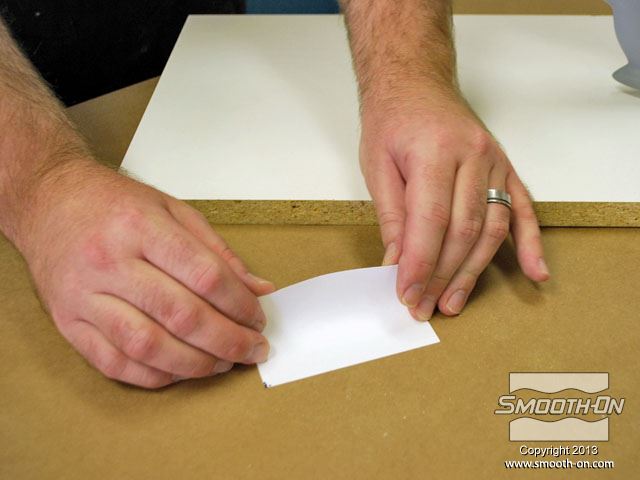

מקפלים את הבריסטול לצורת "V".
![](/Cermat2013/UploadFiles/PGallery/8527.jpg)

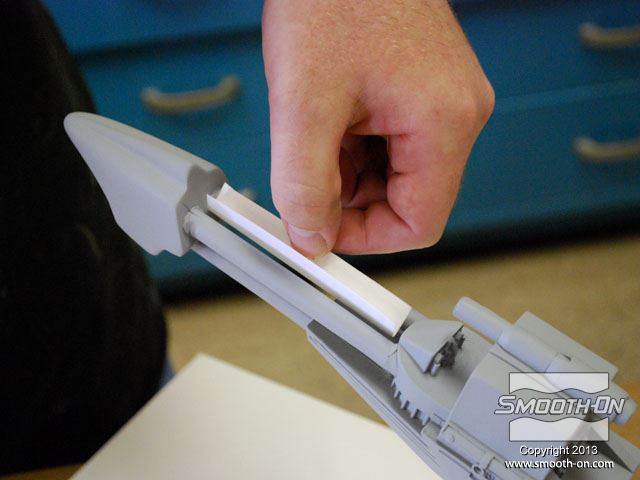

מכניסים את חתיכת הבריסטול לקנה כך שתסתום את האזור הפתוח ותמנע זרימה של סיליקון דרכו.
![](/Cermat2013/UploadFiles/PGallery/8528.jpg)
מערבבים דבק אפוקסי Super Instant.
![](/Cermat2013/UploadFiles/PGallery/8529.jpg)

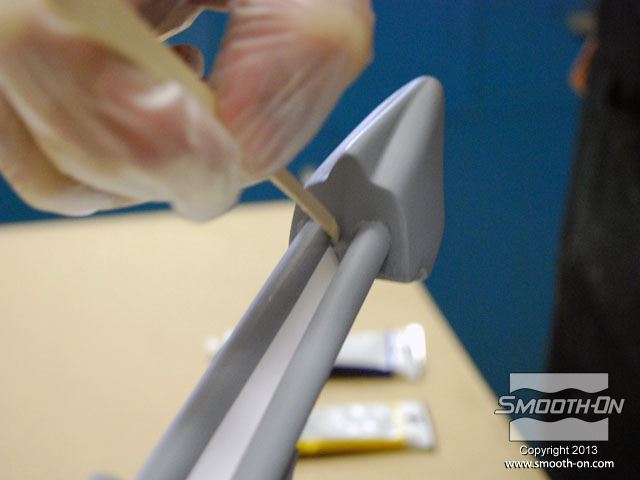

מורחים בזהירות את ה אפוקסי על האיזורים בהם סתימת הבריסטול נוגעת בקנה.
![](/Cermat2013/UploadFiles/PGallery/8530.jpg)

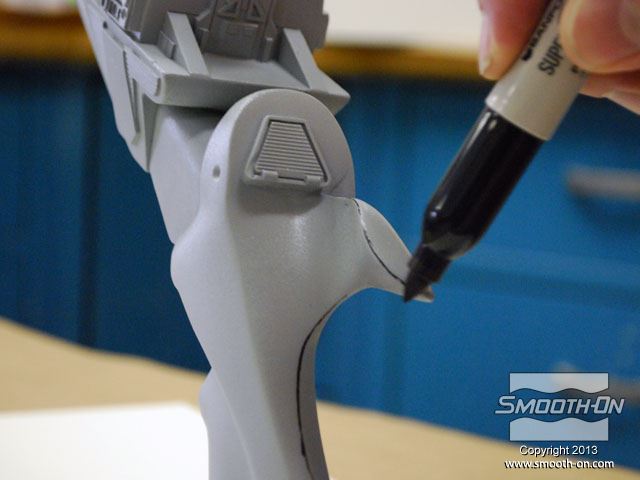

מציירים על המודל קו החוצה אותו לשניים.
![](/Cermat2013/UploadFiles/PGallery/8531.jpg)

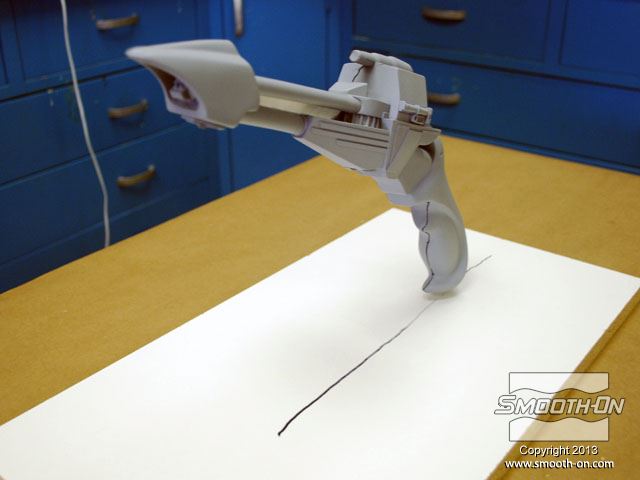

מציירים את ההיטל של הקו גם על לוח הבסיס. הקו ישמש כסימון להיכן יש לחתוך את התבנית כדי לחלוץ את המודל בהמשך.
![](/Cermat2013/UploadFiles/PGallery/8532.jpg)

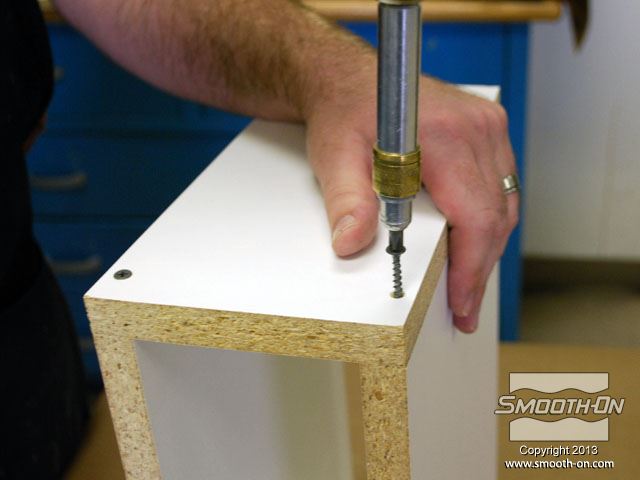

בונים קופסת תבנית מלוחות מלאמין.
![](/Cermat2013/UploadFiles/PGallery/8533.jpg)

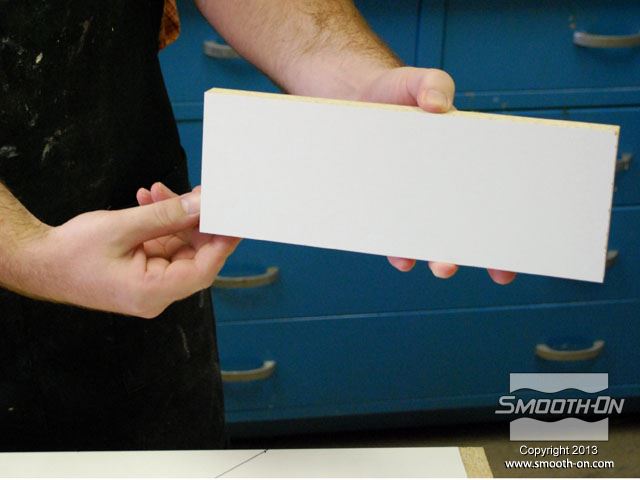

חותכים לוח אחד לגודל המתאים בכדי להשתמש בו כ "דמה". תפקידו של לוח זה הוא להקטין את חלל הקופסת התבנית וכך לצמצם את כמות הסיליקון ליציקה שתשמש להכנת התבנית (תמונות בהמשך).
![](/Cermat2013/UploadFiles/PGallery/8534.jpg)

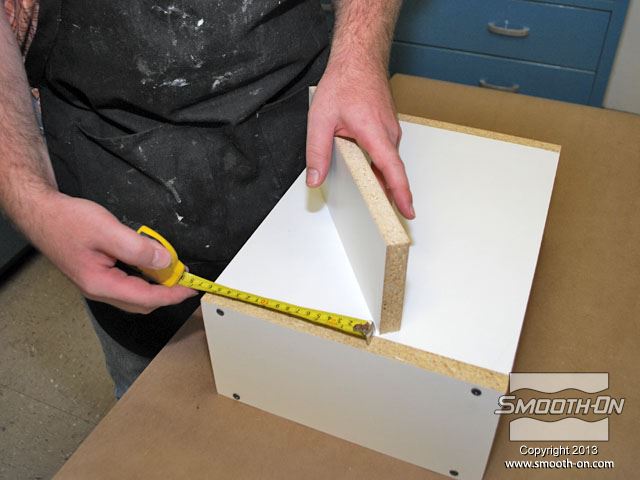

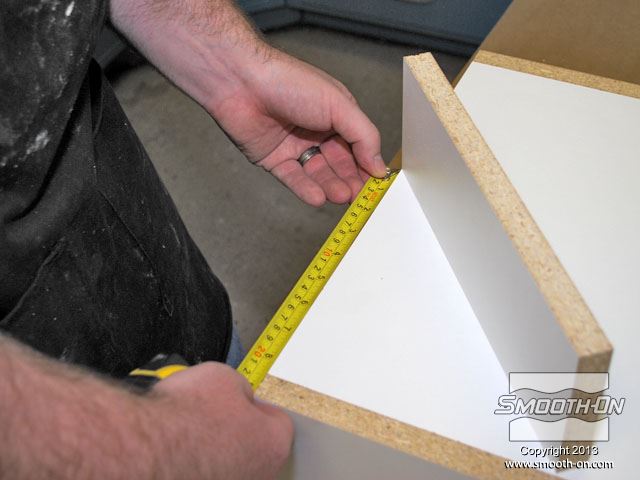

מודדים את הגובה שבו ימוקם לוח הדמה בקופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8535.jpg)
לוקחים את מידת הרוחב של מיקום לוח הדמה.
![](/Cermat2013/UploadFiles/PGallery/8536.jpg)

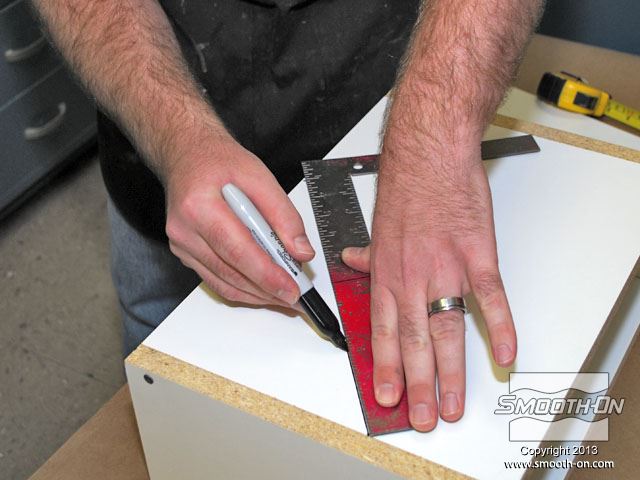

מציירים קו אלכסוני שמסמן את מיקום לוח הדמה בקופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8537.jpg)

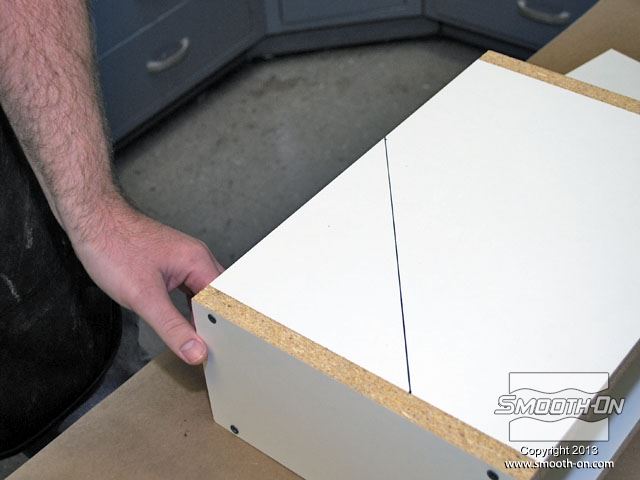

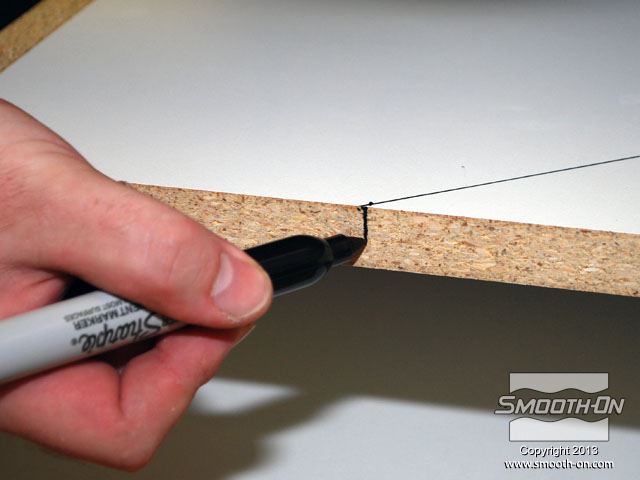

קו זה מהווה סימון עבור הברגים שיחזיקו את לוח הדמה במקומו.
![](/Cermat2013/UploadFiles/PGallery/8538.jpg)
ממשיכים את סימוני המיקום גם אל דפנות הלוחות.
![](/Cermat2013/UploadFiles/PGallery/8539.jpg)
מכניסים את לוח הדמה אל קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8540.jpg)

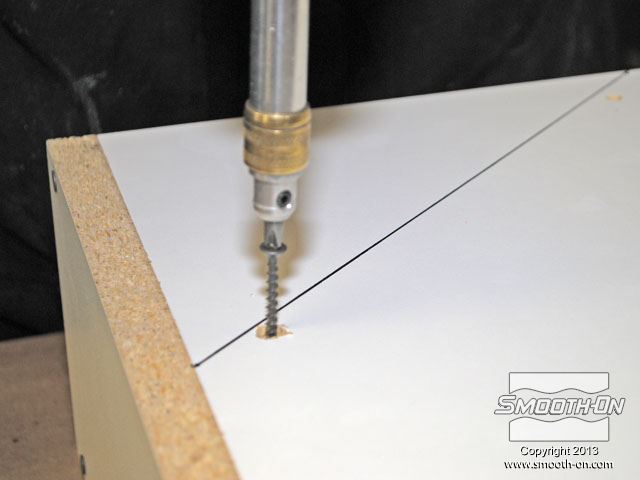

מקבעים את לוח הדמה במקומו בעזרת ברגים.
![](/Cermat2013/UploadFiles/PGallery/8541.jpg)

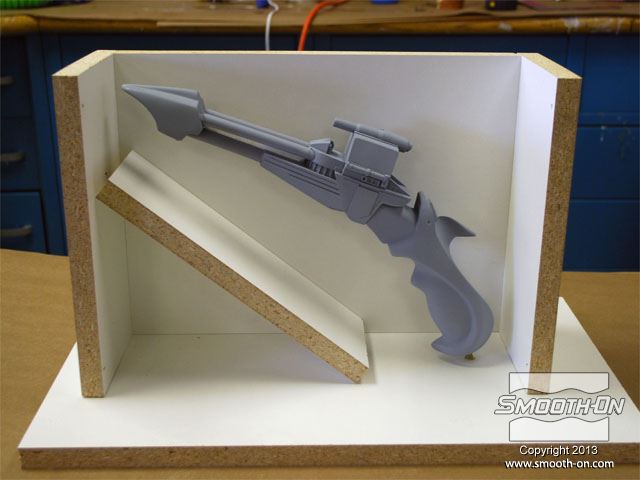

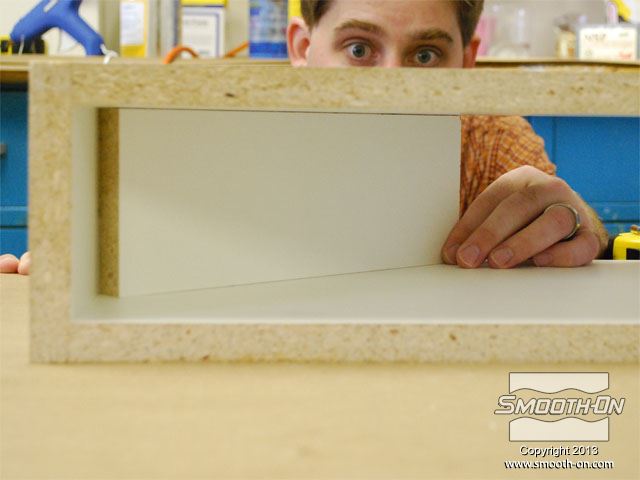

בתמונה: חתך צד של התבנית המראה איך לוח הדמה ממוקם בתוך קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8542.jpg)

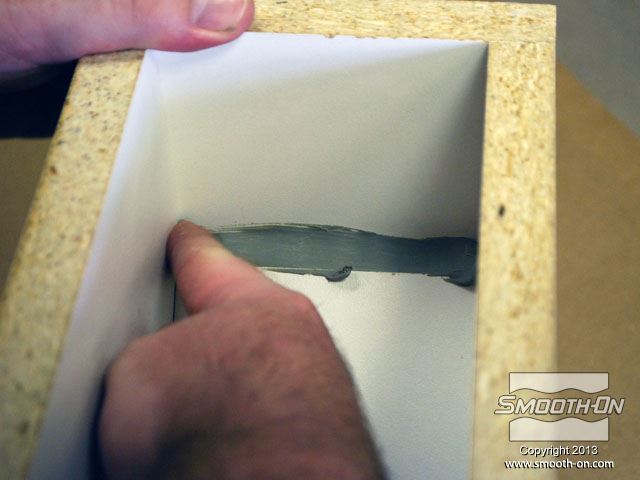

אוטמים את המרווחים (ה"תפרים") הקיימים בקופסת התבנית בעזרת חימר לעיצוב נטול-גופרית על בסיס שמן LBT.
![](/Cermat2013/UploadFiles/PGallery/8543.jpg)

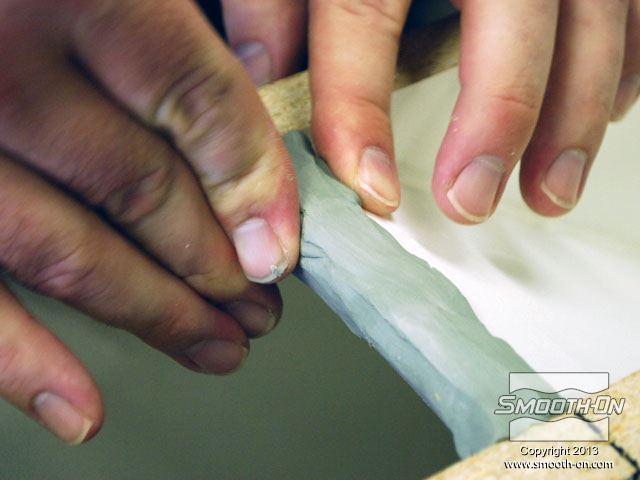

אוטמים בעזרת החימר גם את התפר בחלקו התחתון של לוח הדמה.
![](/Cermat2013/UploadFiles/PGallery/8544.jpg)

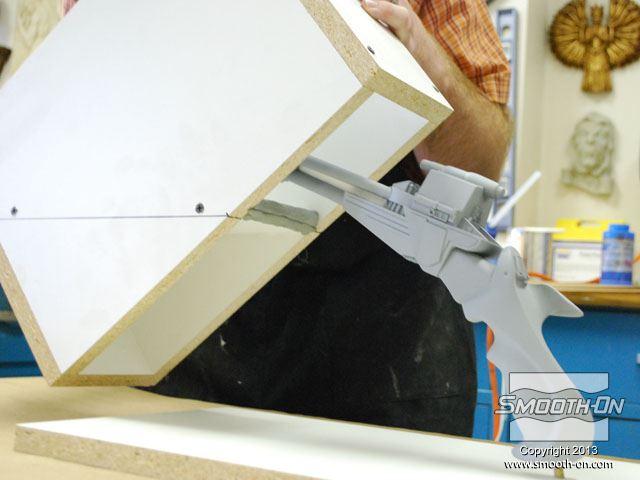

מכניסים בזהירות המודל אל תוך קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8545.jpg)

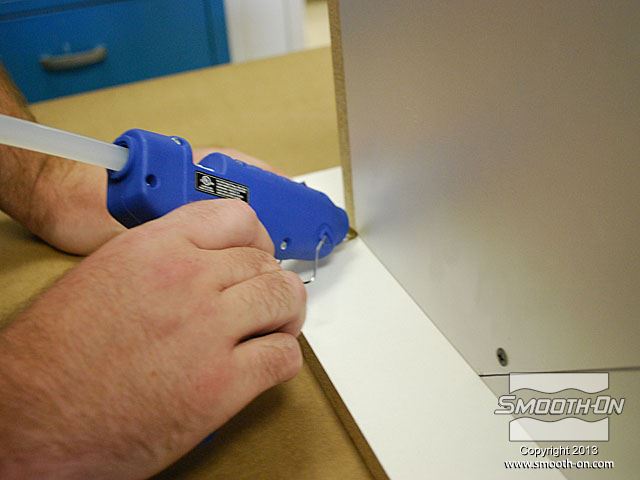

אוטמים את התפרים החיצוניים בקופסת התבנית בעזרת דבק חם.
![](/Cermat2013/UploadFiles/PGallery/8546.jpg)

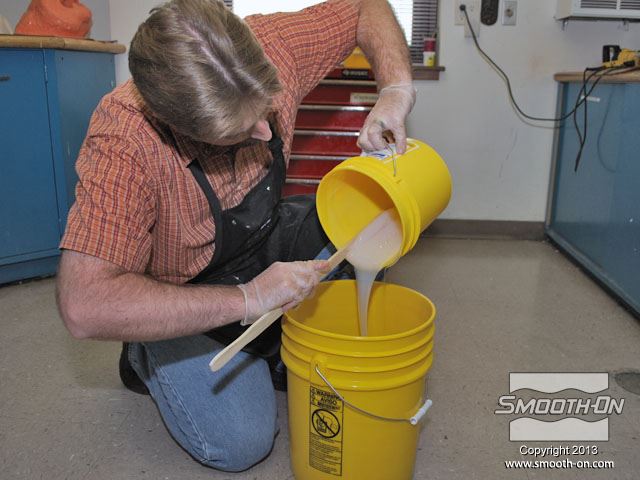

שופכים למיכל הערבוב את חלק הבסיס של סיליקון שקוף למחצה Mold Max 15T.
![](/Cermat2013/UploadFiles/PGallery/8547.jpg)
שופכים למיכל הערבוב גם את חלק המקשה של הסיליקון.
![](/Cermat2013/UploadFiles/PGallery/8548.jpg)

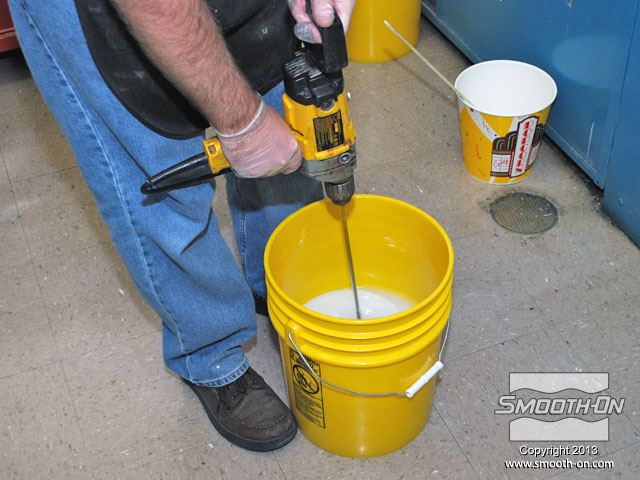

מערבבים את סיליקון ליציקה Mold Max 15T בעזרת מקדחה עם ראש מיקסר.
![](/Cermat2013/UploadFiles/PGallery/8549.jpg)

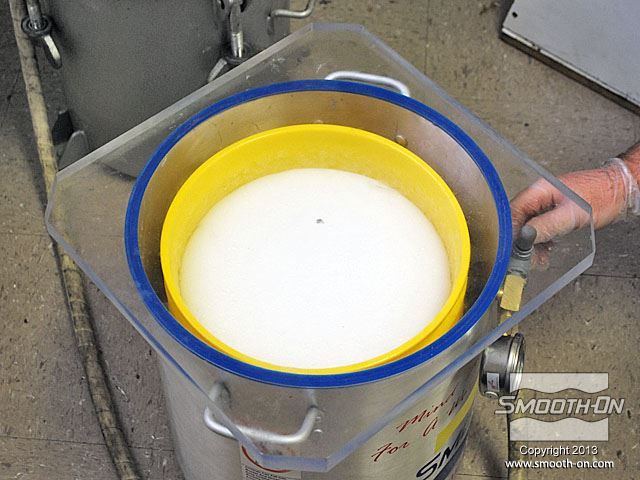

מכניסים את ה סיליקון ליציקה לתא ואקום כדי להוציא ממנו שאריות אוויר.
![](/Cermat2013/UploadFiles/PGallery/8550.jpg)

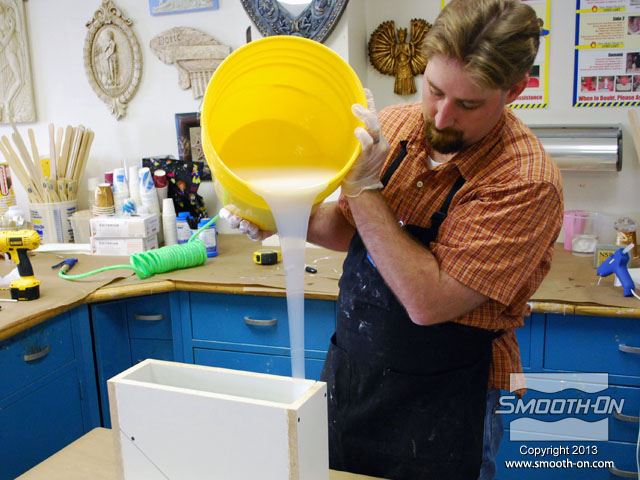

שופכים את סיליקון Mold Max 15T אל תוך קופסת התבנית באיטיות.
![](/Cermat2013/UploadFiles/PGallery/8551.jpg)
סיליקון ליציקה Mold Max 15T זורם על האקדח ומכסה אותו.
![](/Cermat2013/UploadFiles/PGallery/8552.jpg)

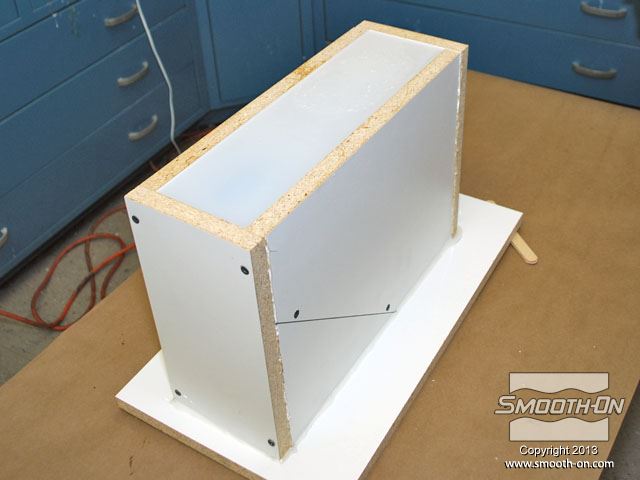

מניחים לסיליקון Mold Max 15T להתמצק במשך הלילה (16 שעות) בטמפרטורת החדר (23C).
![](/Cermat2013/UploadFiles/PGallery/8553.jpg)

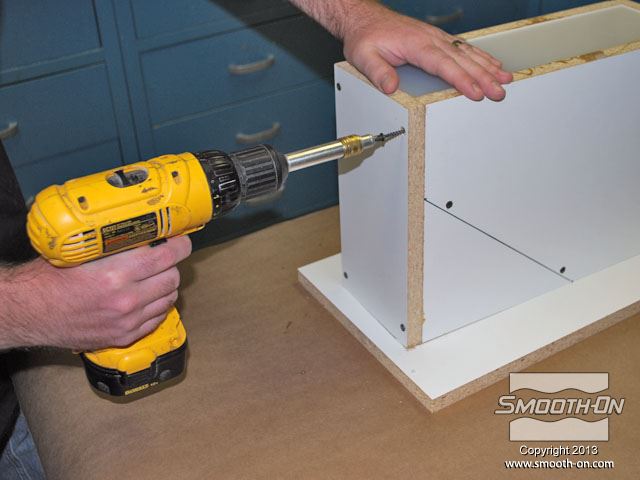

לאחר שהסיליקון התמצק לגמרי, פותחים את קופסת התבנית.
![](/Cermat2013/UploadFiles/PGallery/8554.jpg)

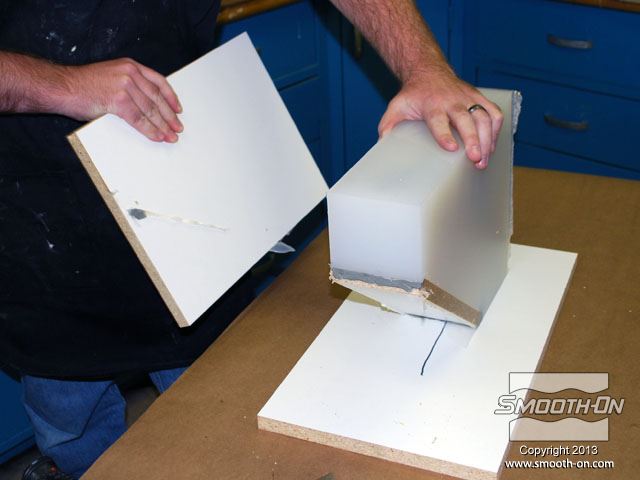

מורידים את צידי קופסת התבנית ושומרים את הלוחות.
![](/Cermat2013/UploadFiles/PGallery/8555.jpg)

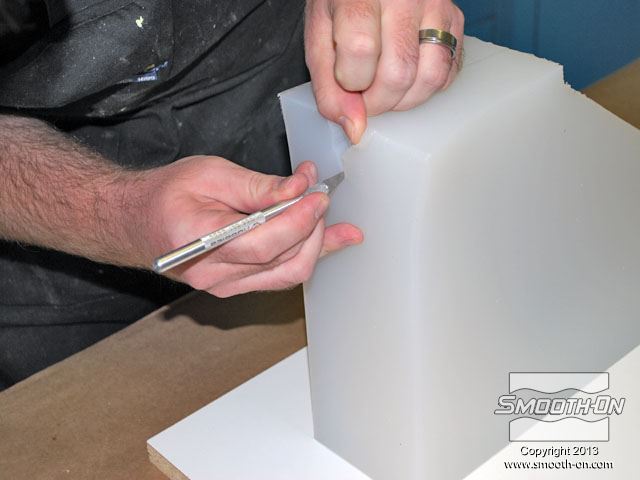

חותכים בזהירות את תבנית הסיליקון עם סכין מנתחים.
![](/Cermat2013/UploadFiles/PGallery/8556.jpg)

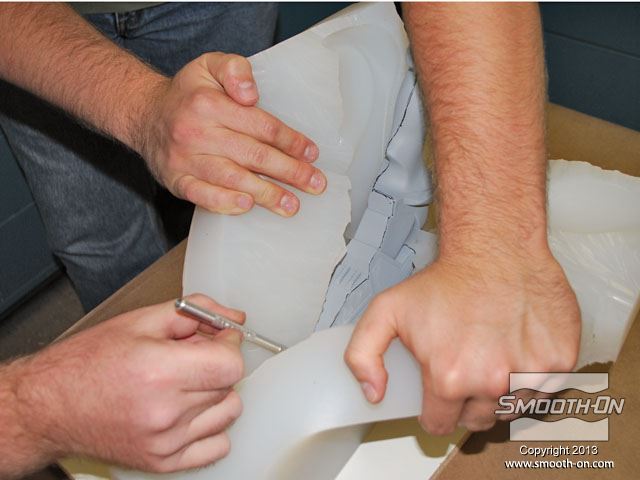

נעזרים באדם נוסף שיחזיק את התבנית פתוחה בזמן החיתוך.
![](/Cermat2013/UploadFiles/PGallery/8557.jpg)

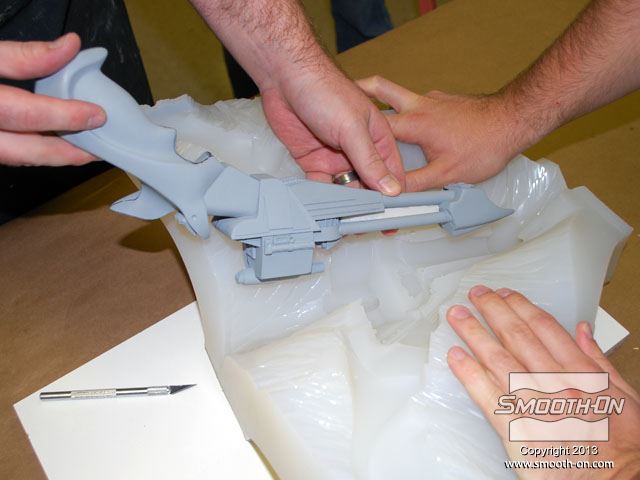

מוציאים בזהירות את המודל המקורי מהתבנית.
![](/Cermat2013/UploadFiles/PGallery/8558.jpg)

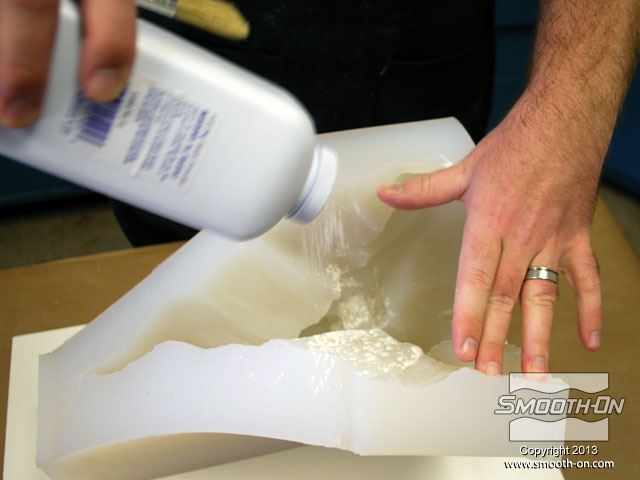

מפזרים מעט טלק על פני התבנית כדי לצמצם התפתחות של בועות על פני השטח.
![](/Cermat2013/UploadFiles/PGallery/8559.jpg)

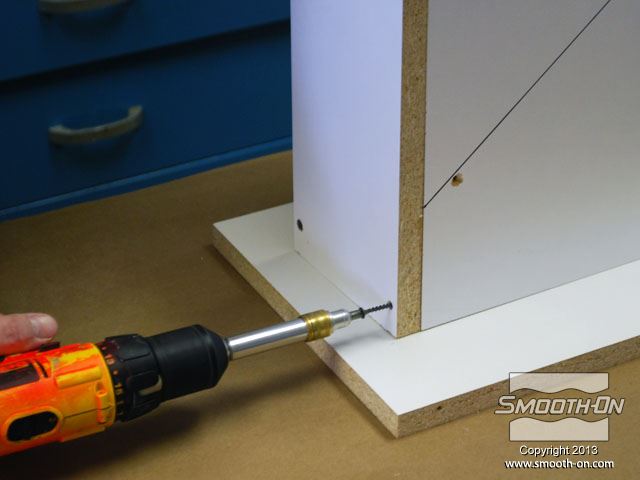

סוגרים מחדש את קופסת התבנית על תבנית סיליקון Mold Max 15T.
![](/Cermat2013/UploadFiles/PGallery/8560.jpg)

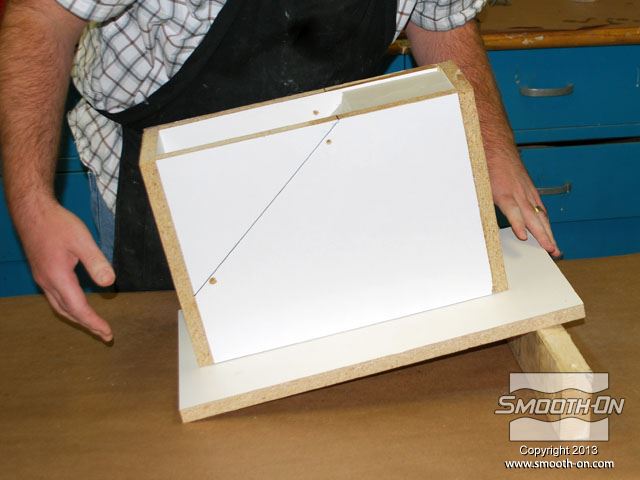

מציבים את התבנית בזווית כדי להקטין את היווצרות בועות האוויר.
![](/Cermat2013/UploadFiles/PGallery/8561.jpg)
מודדים את חלקי הבסיס והמקשה ביחס ערבוב 1A:1B (לפי נפח), של פוליאוריתן קשיח מהיר ליציקה Smooth-Cast 320.
![](/Cermat2013/UploadFiles/PGallery/8562.jpg)

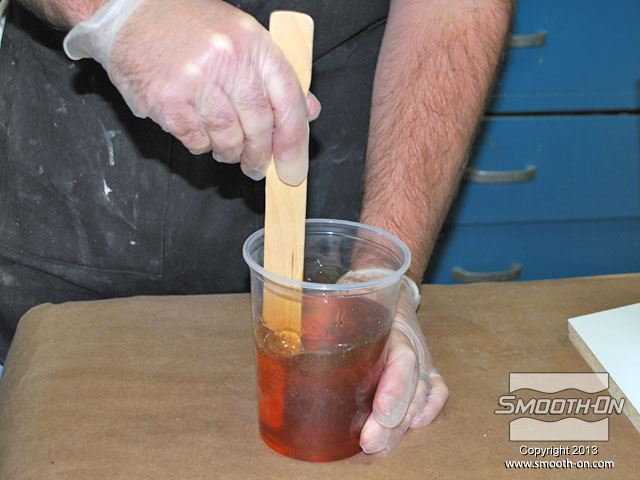

מערבבים ביסודיות את הפוליאוריטן ליציקה .
![](/Cermat2013/UploadFiles/PGallery/8563.jpg)

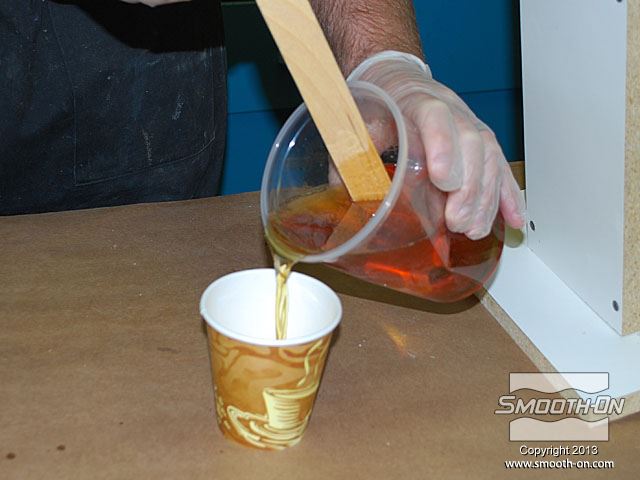

מעבירים את ה פוליאוריטן ליציקה Smooth Cast 320 לכוס קטנה יותר.
![](/Cermat2013/UploadFiles/PGallery/8564.jpg)

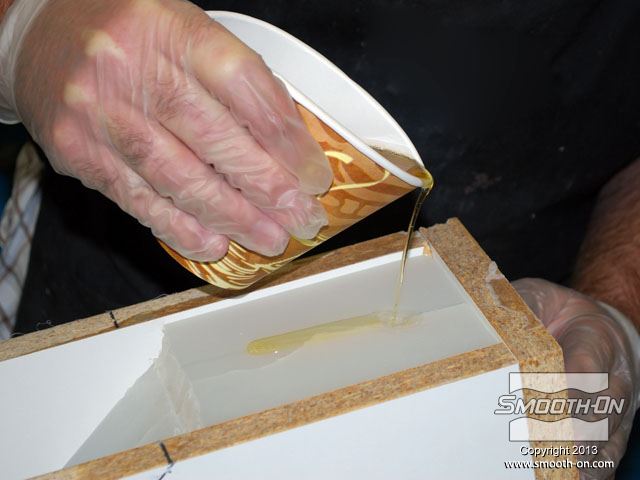

לשרף זה צמיגות נמוכה מאוד, מה שהופך את מזיגתו לתבנית לקלה ביותר.
![](/Cermat2013/UploadFiles/PGallery/8565.jpg)

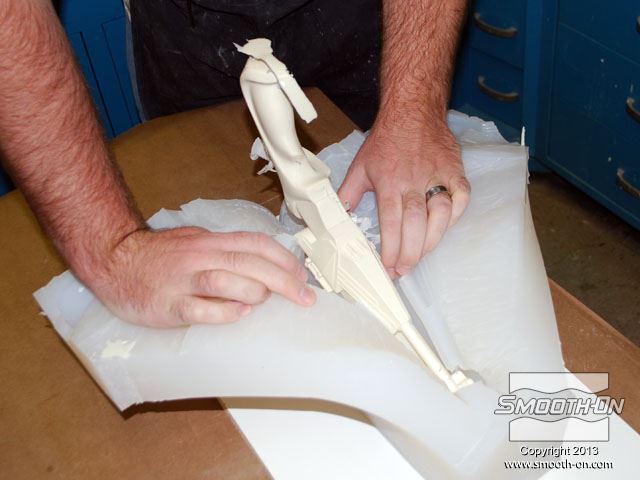

מוציאים את יציקת הפוליאוריתן Smooth Cast 320 מתבנית הסיליקון Mold Max 15T.
![](/Cermat2013/UploadFiles/PGallery/8566.jpg)

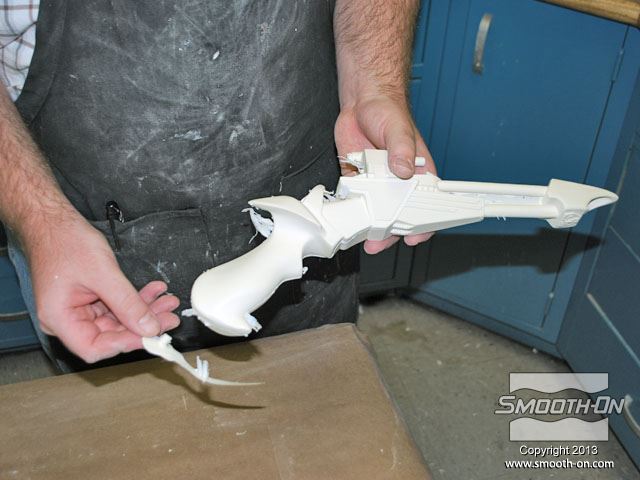

חותכים את הפלאשים מקצוות היציקה.
![](/Cermat2013/UploadFiles/PGallery/8567.jpg)

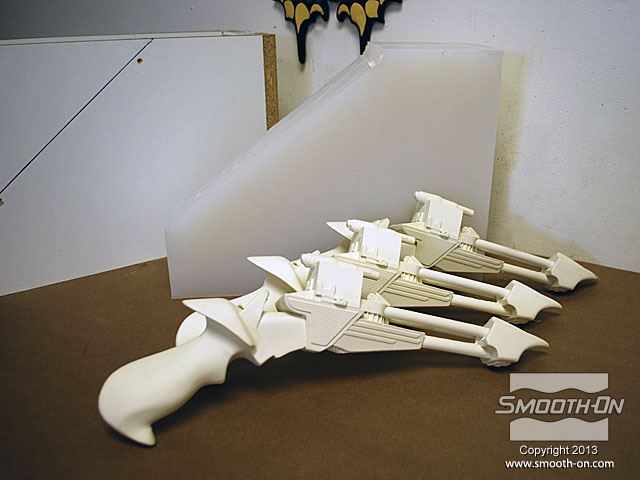

תבנית מגומי סיליקון Mold Max 15T הינה חזקה ומאפשרת ביצוע יציקות רבות.
![](/Cermat2013/UploadFiles/PGallery/8568.jpg)
מלטשים וצובעים את היציקה.
![](/Cermat2013/UploadFiles/PGallery/8569.jpg)

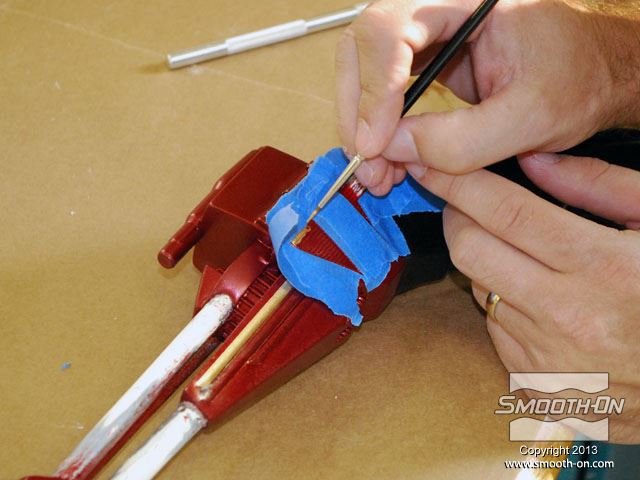

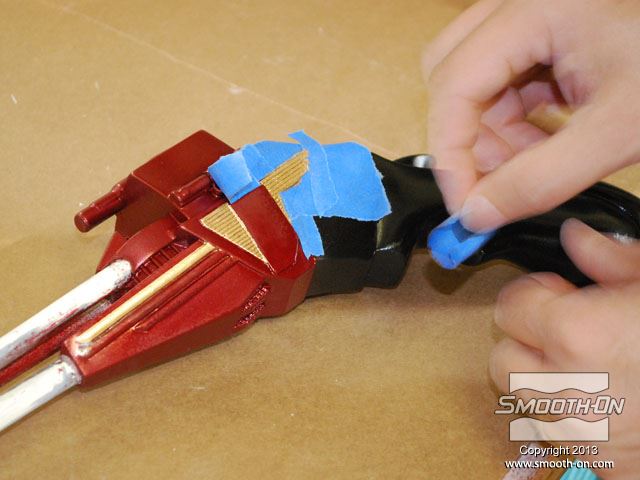

משתמשים בסלוטייפ כדי לבצע צביעה מדוייקת.
![](/Cermat2013/UploadFiles/PGallery/8570.jpg)

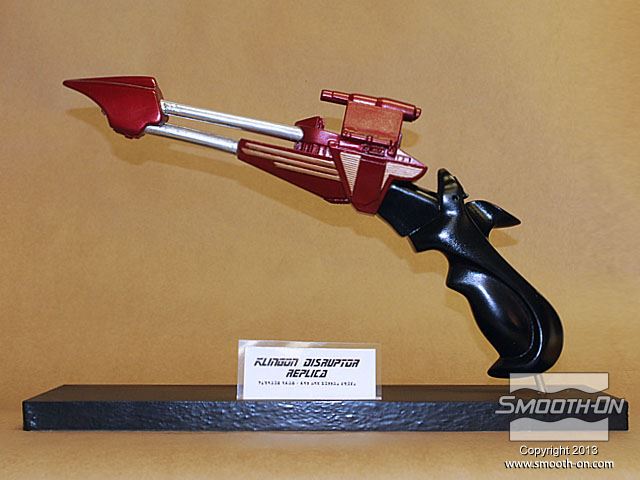

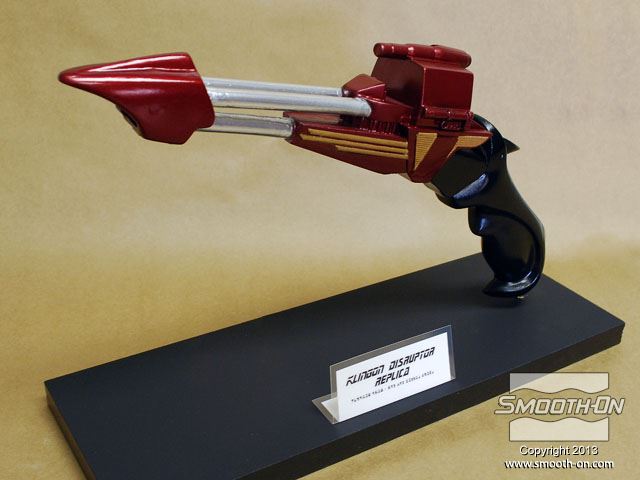

היציקה הגמורה ניצבת על מעמד עבור תצוגה.
![](/Cermat2013/UploadFiles/PGallery/8571.jpg)
יציקת פוליאוריתן יכולה להיות שווה כמה מאות דולרים בשוק לאספנים!
